H03K 5/04 — путем увеличения длительности импульсов; уменьшения длительности импульсов

...нулевой код), а также приходит на вычитающий вход счетчика 18 и переводит его из нулевого состояния в состояние заполнения. В этот момент на выходе счетчика 18 также появляется импульс заема (фиг,2 т), который поступает на вход элемента 19 задержки. Импульс с выхода элемента 8 задержки (фиг.2 п)записывает новое (т.е, уменьшенное) значение содержимого счетчика 12 в счетчик 7. Задержка на элементе 8 необходима для того, чтобы импульс воздействовал на счетчик 12 раньше, чем осуществится запись его содержимого в счетчик 7, Импульс заема свыхода элемента 9 задержки (фиг2 у),поступив на счетный вход триггера 9, 5устанавливает его в состояние "1"(фиг,2 ф), Этот же импульс проходитчерез элемент, ИЛИ 16 (фиг.2 ч) и за-писывает нулевой код с шины...

Устройство для передачи сигналов

Номер патента: 1425821

Опубликовано: 23.09.1988

Авторы: Максимов, Романов

МПК: H03K 5/04

Метки: передачи, сигналов

...посылки, переполняется счетчик, так какего емкость выбирается из этого условия, в результате чего его выход устанавливается в единичное состояние,Формируя тем самым на его выходе положительный фронт, который, поступая натактовый вход, считывает с выхода генератора нуля и информационного входанулевой уровень на выход триггера 6.Таким образом, триггер б на выходеформирует импульс единичного уровнядлительностью, равной элементарнойпосылке,В результате логического сложенияимпульса с,шины 10 через инвертор 3и импульса с выхода триггера 6 на выходе элемента ИЛИ 4 и шине 12 формируется импульс единичного уровня длительностью стартстопного сигнала, который управляет трактом передачи телеграфного канала и позволяет осуществить передачу сигнала...

Расширитель импульсов

Номер патента: 1431052

Опубликовано: 15.10.1988

Автор: Турченков

МПК: H03K 5/04

Метки: импульсов, расширитель

...напряжения на открытомдиоде 5.Величина напряжение на нижней обкладке конденсатора близка к нулю,Величина напряжения на верхней об 50кладке конденсатора также равна нулю.Таким образом достигается принудительное обнуление конденсатора в ждущем режиме.При формировании импульса на шине1 положительной полярности с выходакомпаратора 2 формируется напряжениеотрицательной полярности (фиг,2 б),на выходе операционного усилителя 1 -напряжение положительной полярности,от которого диод 5 смещается в обратном направлении,В течение времени длительностивходного импульса происходит зарядконденсатора 4 отрицательным напряжением по цепи: выход компаратора 2 -резистор 8 - диод 7. После окончанияформирования входного импульса напряжение на инвертирующем...

Формирователь длительности импульсов

Номер патента: 1432749

Опубликовано: 23.10.1988

Авторы: Волобуев, Мингалеев, Пластун

МПК: H03K 5/04

...ИЛИ 3 присутствует уровень логического нуля (фиг. 2 в). При вводев счетчик 2 двоичного кода некоторого числа и (и = 1, 2, 3.) по шинам8, соответствующего задаваемой длительности выходного импульса (вслучае работы устройства как формирователя длительности импульса) иколичеству импульсов в пачке (вслучае работы устройства как формирователя пачек импульсов), на выходе элемента ИЛИ 3 появляется уровень логической единицы;На временной диаграмме (фиг. 2)в момент времени 1 по шине 8 навход счетчика 2 поступает прямойдвоичный код числа (и = 3).В момент времени Спо переднемуфронту импульса с выхода генератора 1(фиг. 2 а) переключается в единичноесостояние триггер 4, Таким образом,на шине 7 устанавливается уровеньлогической единицы (фиг. 2 г) -...

Устройство для формирования импульсов

Номер патента: 1451838

Опубликовано: 15.01.1989

Авторы: Лагуновский, Мачнев, Решетник

МПК: H03K 5/01, H03K 5/04

...8 проходит через элемент И 4, коммутатор 3 на нычитающий вход счетчика 10 ("ц" на фиг. 2) и уменьшает его содержимое еще на единицу, а через элемент 12 задержки вновь записывает содержимое счетчика 1 Г н счетчик 11. Счетчик 11 начинает новый отсчет импульсов. Описаный выше процесс формирования импульсов повторяется до тех пор, пока на шине 18 устройства присутствует сигнал "1" ("л" на Фиг. 2). При этом каждый последующий сигнал заема на выходе счетчика 11 и, очевидно, импульс на выходе Формирователя 8 появится быстрее предыдущего на величину периода такто451838 8 5 910 т15 20 25 30 3540 45 50 55 1вых импульсов генератора 1 (так какпостоянно уменьшается содержимоесчетчика 10, переписываемое в счетчик 11) и, следовательно,...

Формирователь импульсов

Номер патента: 1465966

Опубликовано: 15.03.1989

Автор: Мягков

МПК: H03K 5/04

...при ГКНТ СССР113035 Москва, Ж, Раушская наб., д, 4/5 Производственно в издательск комбинат "Патент", г.ужгород, ул. Гагарина,101 Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики и вычислительной техники.Цель изобретения - повышение помехоустойчивости при одновременном упрощении формирователя импульсов,На чертеже изображена блок-схема формирователя импульсов.Формирователь импульсов содержит , ,линию 1 задержки с отводом, КБ-триггер 2, выходную шину 3, элемент 4совпадения входную шину 5 и элемент НЕ 6.Входная шина 5 соединена с входом линии 1 задержки, выход которой соединен с К-входом КЯ-триггера 2, Явход которого соединен с выходом эле мента 4 совпадения, первый вход которого соединен с...

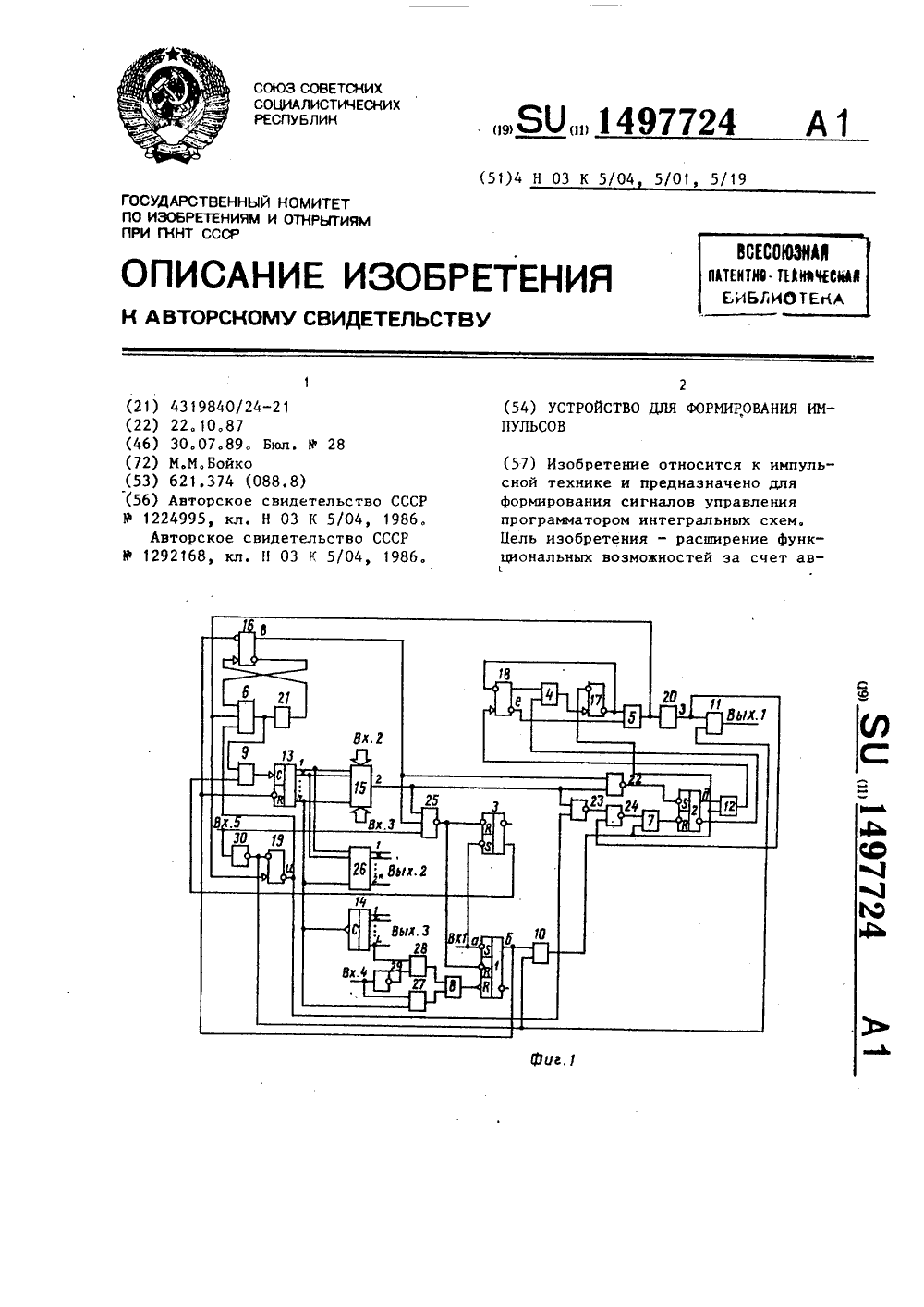

Устройство для формирования импульсов

Номер патента: 1497724

Опубликовано: 30.07.1989

Автор: Бойко

МПК: H03K 5/01, H03K 5/04, H03K 5/19 ...

...формирователя16, входы сброса счетчика 13 и триггера 2 поступают сигналы "Лог.О", напрямых выходах формирователя 16 (в)и триггера 2 (д) - сигналы "Лог.О",на инверсных выходах формирователей18 (е) и 17 (ж), на выходе генератора 20 (з), на инверсном выходе формирователя 19 (и) - сигналы "Лог. 1",на выходах счетчика 13 (к,л) - сигналы "Лог,О", на первом выходе дешифратора 26 - сигнал "Лог.1" (м), наостальных (н,о,п) - сигналы "Лог.О".Так как коды, поступающие ца вторыеи третьи входы устройства от програм 1497724мнруемой микросхемы и от эталона, несовпадают в первом разряде, на выходе блока 15 сравнения - сигналы"Лог. 1" (г) .В первом цикле работы устройства,5когда на первый его вход поступаеткороткий импульс "Лог.О" (а), на выходе...

Формирователь длительности импульсов

Номер патента: 1506528

Опубликовано: 07.09.1989

Автор: Ларионов

МПК: H03K 5/04

...на нем, после чего поступает на управляющий вход счетчика 2 и осуществляет установку в счетчик 2 кода длительности импульса. После установки кода в счетчике 2 сигнал переноса на его выходе снимается, т.евозникает задний фронт импульса переноса, он задерживается элементом 9 задержки н поступает на триггер 4, устанавливая его в единицу, начинается процесс формирования длительности импульса.Единица на дополнительном адресном входе блока 6 мультиплексоров вызывает коммутацию кода длительности паузы между импульсами, при том же состоянии счетчика 3, на установочные входы счетчика 2. Через время, обусловленное установленным в счетчике 2 кодом, счетчик 2 вновь переполняется, возникает импульс переноса, по которому в этот счетчик...

Устройство для формирования одиночного импульса

Номер патента: 1506530

Опубликовано: 07.09.1989

Автор: Сидоров

МПК: H03K 5/04, H03K 5/153

Метки: импульса, одиночного, формирования

...нулевой уровень сигнала. Триггер 2 по установочному входу устанавливается в рабочее (единичное) состояние, при этом снимается запрещающий сигнал с установочного входа регистра 5 и через вентиль 6 на шине 7 устанавлинается единичный уровень сигнала, На выходе регистра 5 и на информационном входе регистра 8 появляется единичный уровень сигнала через время, равное Т, где и - количестно разрядов регистра 5, Т - длительность периода тактовых импульсов. На выходе регистра 8 поянляется единичный сигнал, подтверждающий наличие выходного сигнала на выходе вентиля 6 и на шине 7. После этого момента при пропадании сигнала с прямого выхода триггера 2 на шине 7 существует единичный уровень сигнала. Единичный сигнал появляется на выходе...

Расширитель импульсов

Номер патента: 1525870

Опубликовано: 30.11.1989

Автор: Щепетов

МПК: H03K 3/284, H03K 5/04

Метки: импульсов, расширитель

...засветки фототранзистора 16 все транзисторы 1,2,3,4,5,6,13, 14,15 и фототранзистор 16 находятся в запертом состоянии. Поэтому на выходной шине 11 будет высокий уровень напряжения, а на выходной шине 10 - 25 низкий уровень напряжения, времязадающий конденсатор 7 заряжен до уровня напряжения питания, причем на его левой обкладке и базе транзистора 3 Ьудет низкий уровень напряженная, а на правой обкладке и базе транзистора 6 - высокий уровень напряжения, При поступлении на управляющую шину 12 короткого электрического управляющего импульса и на фототранзистор 16 короткого управляющего светового импульса транзистор:. 1,2,3,4,5,6,13, 14, 15 и фототранзистор 16 открываются и конденсатор 7 быстро переэаряжается через цепи коллектор-змиттер...

Устройство для расширения импульсов

Номер патента: 1333200

Опубликовано: 07.02.1990

Авторы: Деменков, Нестеренко

МПК: H03K 5/04

Метки: импульсов, расширения

...конденсатора 3, поддерживая процесс регенерации длительности входного импульса. Функционально он аналогичен элементу 5, только через инвертор иа схему И поступает уровеньс триггера 8.Схема компаратора 4 и формирова" теля 13 по заднему фронту импульса обеспечивает точную привязку момента окончания зарядаконденсатора 3 кконцу выходной длительности импульса.Дополнительный компаратор 12 обеспечивает возврат схемы устройства в исходное состояние при взведенном триггере 8 и отсутствии на шике 7 входного сигнала.Формирователь 13 по заднему фронту импульса содержит логический элемент ИЛИ и триггер с целью сброса, состоящей из логического элемента И-НЕ и времязадающей цепи, определяющей длительность выходного сигнала, например элемента...

Формирователь импульсов

Номер патента: 1564718

Опубликовано: 15.05.1990

Автор: Ярыч

МПК: H03K 4/00, H03K 5/04

...6 импульсов, В этот момент на входе ивыходе Формирователя присутствуетвершина сигнала. По спаду входногосигнала изменение кода на выходах реверсивного счетчика 9, ПЗУ 10 и изменение сигнала на выходе формирова"теля происходит в обратном порядке,т,е, Формируется спад выходного сигнала. По окончании формирования спадавыходного сигнала возникающий на выходе переноса при .вычитании реверсивного счетчика 9 сигнал приводит формирователь в исходное состояние допоявления следующего сигнала на входе формирователя.Рассмотрим более подробно работуФормирователя импульсов, Предположим,что требуется сформировать выходнойсигнал по закону, который может бытьаппроксимирован ломаной 1 (фиг, 3).для этого определим номера ключей 177 156 ч 71 в каждом...

Формирователь импульсов

Номер патента: 1584094

Опубликовано: 07.08.1990

Автор: Тепляков

МПК: H03K 5/04

...содержит первый 1и второй 2 триггеры Р-типа, В-входы.которых соединены с общей шиной, элемент И 3, первый вход которого соединен с входной шиной 4 и с С-входом.вгорого триггера 2, инверсный выходпоследнего соединен с вторым входом.элемента И 3, выход которого соединен с 8-входом первого триггера 1,прямой выход которого соединен.сз"входом второго триггера 2, с выходной шиной 5 и через, элемент 6 задержки с С-входом первого триггера 1.Формирователь импульсов работаетсдедующим образом.В исходном состоянии на шине 4имеется низкий уровень, такой же уровень имеется на выходах элементов 3и 6, на шине 5 и на инверсном выходе триггера 2.фронтом входного импульса на шине4 на инверсном выходе триггера 2 устанавливается высокий...

Преобразователь суммы длительностей n импульсов в одиночный импульс

Номер патента: 1594679

Опубликовано: 23.09.1990

Автор: Турченков

МПК: H03K 5/04

Метки: длительностей, импульс, импульсов, одиночный, суммы

...В исходном состоянии сцвпговый регистр,б находится в нулевом состоянии.С приходом первого входного импуль-,1 са на шину 5 элемент 2 совпадения начинает пропускать на суммирующий вход счетчика 1 импульсы опорной частоты, По заднему Фронту первого входного импульса в первый разряд регистра б д сдвига записывается логическая единица и одновременно с этим на суммирующий вход счетчика 1 прекращаетсяпоступление импульсов, С приходом второго импульса в течение времени дли 50 тельности этого импульса вновь счетчик записывает импульсы и по заднему Фронту логическая единица переписывается в следующий разряд регистра 6 сдвига. По заднему Фронту и-го импульса на Б-м выходе регистра Ь сдвига появляется логическая единица, т.е....

Устройство для амплитудной селекции аналоговых сигналов

Номер патента: 1598132

Опубликовано: 07.10.1990

Авторы: Пащенко, Судариков

МПК: G05B 1/01, H03K 5/04

Метки: амплитудной, аналоговых, селекции, сигналов

...инвертором 8.2 в логический "0", поступающий на входы элементов И 9 и закрывающий их. При этом на выходах элементов И 9, в частности на выходе элемента И 9.1 (фиг, 2 з) и на выходе элемента И 9;и(фиг.2 и), ,формируются уровни логического "0", поступающие на соответствующие выходные шины 25.2.25.п и на входы управления 24 ключей 6.2, , б.п, что приводит к их замыканию и поступлению сигнала У с первого вывода диода 13 (фиг2 ж) через аттенюаторы 7.2, , 7.п на выходы 23 операционных усилителей 1.2, ; 1.п, подтверждая на их выходах, в частности на выходе операционного усилителя 50 1.2 (фиг. 2 к) и усилителя 1.п (фиг. 2 л), положительное напряжение насыщения, запирающее диоды 2.2 2.п и устанавливающее на выходах пороговых элементов 3.2...

Расширитель импульсов

Номер патента: 1624670

Опубликовано: 30.01.1991

Авторы: Киселев, Курцер, Самусь

МПК: H03K 5/04

Метки: импульсов, расширитель

...8 и выходным напряжением триггера 6 формирует на его выходе нулевой потенциал. Этот потенциал разрешает работу делителю 2 частоты.Делитель 2 частоты преобразует расширяемый импульс в серию счетных импульсов, которые поступают на суммирующий вход реверсивного счетчика 7, В момент окончания на шине 8 расширяемого импульса на выходе элемента 4 совпадения формируется положительный перепад напряжения, который устанавливает триггер 6 в состояние "1", С этого момента нулевой потенциал на инверсном выходе триггера б разрешает поступление счетных импульсов с шины 1 через делитель 2 частоты на вычитающий вход реверсивного счетчика 7, а также запрещает прохождение через элемент 4 совпадения следующих входных импульсов до окончания Формирования...

Преобразователь длительности импульсов

Номер патента: 1624671

Опубликовано: 30.01.1991

Автор: Бантюков

МПК: H03K 5/04

Метки: длительности, импульсов

...по,п-й) появляется кодчисла действующих. на шинах 9 импульсов, уменьшенный на единицу, На первом выходе формирователя 1 кодов40единичный сигнал полвляетсл, если импульсы появляются. сразу на двух илиболее шинах 9, или .сохранлетсл, еслисначала действовал импульс только паодной из шин 9. При появлении сигнала на первом выходе формирователя 1кодов, аналогично вышеописацному,появляется сигнал на шине 10 и дополнительно закрываетсл элемент И 5. Припоявлении кода, отличного. от .нулевого, на выходах Формирователя 1 ко. -дов, начиная с второго и до п-го, .появлется единичный сигнал на выходеэлемента ИЛИ 2, открываетсл элементИ 4 и импульсы генератора 8 начинаютпоступать на тактовыи вход накапливающего сумматора б.:Сигнал с выхода...

Формирователь импульсов

Номер патента: 1626348

Опубликовано: 07.02.1991

Автор: Ерофеев

МПК: H03K 5/04, H03K 5/13, H03K 5/153 ...

...импульсы не пропускает, поскольку на одном и другом входах этого элемента на данном отрезке времени действуют сигналы логического нуля. Тактовые импульсы поступают только на вычитающий вход счетчика 1, последний начинает работать в режиме вычитания, Когда информация, имевшаяся в разрядах счетчика, будет описана, на выходе обратного переноса счетчика 1 вырабатывается импульс, ,который поступает на другой вход элемента б (фиг. 2 ж). После передачи через элемент 6 фронт этого имг 1 ульса вызы вает с раба гы ва ние формирователя 5 укороченных импульсов, Короткий импульс, сформированный на выходе указанного формироеагеля, поступает на В-вход ВЯ-триггера 4 и вход сброса счетчика 1. В результате на прямом выходе ВЯ-триггера 4 и на шине 9...

Формирователь последовательности импульсов

Номер патента: 1647862

Опубликовано: 07.05.1991

Автор: Чистяков

МПК: H03K 23/66, H03K 5/04

Метки: импульсов, последовательности, формирователь

...от нулевого, с шины 8, по которому на выходе элемента 2 устанавливается единичныйуровень, Единичный уровень: выхода элемента.2 поступает на О- вход триггера 4 и по:переднему фронту импульса выхода генератора 7 переключается в единичное состояние, Таким образом, на шине 9 устанавливается единичный уровень - начало формируемой длительности импульса. Нулевой уровень инверсного выхода триггера 4 перекрывает элемент 6, формируя иа его выходе нулевой уровень, на инверсном - единичный,Нулевой уровень выхода элемента. 6 блокирует занесение кода с шин 8, Единичный уровень инверсного. выхода элемента 6 рззрещзет импульсам выхода .генератора 7 проходить через элемент 5 на шину 10 и на счетный вход счетчика 1. По ззднему фронту импульса...

Амплитудный детектор

Номер патента: 1656675

Опубликовано: 15.06.1991

Авторы: Балагура, Голоцуков, Логинов, Руснак

МПК: H03D 1/00, H03K 5/04

Метки: амплитудный, детектор

...выражением1 прдКОУгде К ОУ - коэффициент усиления усилителя 1. ( КОУ ф сагйрд-ф 0).За счет относительно малой величиныгпрд1 обеспечивается большая скорость доэаряда , накопительного 3 и дополнительного 5 конденсаторов.В схеме детектора емкость (Сз) накопительного конденсатора 3 выбирается больше емкости (С 5) дополнительного конденсатора 5 (СзС 5). При СзС 5 скорость нарастания напряжения (Ос 5) на накопительном конденсаторе 5 превышает скорость нарастания напряжения (Осз) на дополнительном конденсаторе 3 (ОсзОс 5). При Осз Осб на выходе компаратора 7 (см. фиг.2) выделяетСя НаПряжЕНИЕ НаСЫЩЕНИя (ОаыхдОУ ) ПОЛО- жительной -полярности, которое запирает второй дополнительный диод 8,Запертый второй дополнительный диод 8 на заряд...

Обостритель импульсов

Номер патента: 1674355

Опубликовано: 30.08.1991

Авторы: Колотов, Погожев

МПК: H03K 5/04

Метки: импульсов, обостритель

...другой его выходной клеь мой9,Обостритель импульсов работает следующим образом.Укорочение длительности фронта импульса происходит благодаря тому, что нелинейный элемент 1 имеет конечное времязадержки тз между моментом приложения 35входного напряжения и началом существенного возрастания его проводимости, причем интервал времени, в течение которогопроисходит основное изменение проводимости, меньше длительности фронта ц 40преобразуемого импульса, а задержкаТз =Тф.Нелинейный элемент 1 шунтируется индуктором 2, последовательно с этой цепьювключаются параллельно соединенные резистор 3 и конденсатор 4, Сопротивлениерезистора 3 Я выбирается равным установившемуся сопротивлению нелинейногоэлемента 1 (Ву). Величина индуктивности 1.индуктора 2...

Формирователь управляющего сигнала для компенсации искажений типа “преобладание

Номер патента: 1676109

Опубликовано: 07.09.1991

Авторы: Иванов, Кишенский, Крекер, Решетников

МПК: H03K 5/04, H04L 27/16

Метки: искажений, компенсации, преобладание, сигнала, типа, управляющего, формирователь

...т 0 принимается решение о приходе двух смежных положительных посылок, и т,д; В общем случае при длительности принятого сигнала в интервале от(1-0,5) т 0 до(+ 0,5) т 0, где = 1,2,. принимается решение о, поступлении на информационный вход 1-кратной смежной положительной посылки,Если длительность принимаемого положительного сигнала меньше г, то при поступлении на информационный вход от 167610945 рицательного фронта с выхода дифференцирующего блока 10 сигнал поступает на один вход элемента ИЛИ 3 и с его выхода далее на счетный вход счетчика 5, который переходит в состояние "1" (единица в младшем разряде). Этот же импульс с некоторой задержкой, пройдя через блок 8, передним фронтом сбрасывает число, хранящееся в памяти преобразователя 7, а...

Многоканальный формирователь импульсов

Номер патента: 1706023

Опубликовано: 15.01.1992

Автор: Мусин

МПК: H03K 5/04

Метки: импульсов, многоканальный, формирователь

...- с выходами ключей 4.1-4,п, Выводы питания времяэадающих ВС-цепей 5.1-5,п соединены с шиной питания,Многоканальный формирователь импульсов работает следующим образом,При поступлении стробирующего сигнала на стробирующий вход дешифратора 3 согласно коду адреса на его выходах появляется сигнал "1", который приводит к замыканию соответствующих ключей 4.1-4.п, разряжающих конденсаторы времязадающих ВС-цепей 5.1-5.п через ограничительные резисторы 6.1-6,п. При этом разрешается запись соответствующего кода в регистры 2.1-2 и, открывая ключи групп транзисторных ключей 1,1-1,п После прохождения стробирующего импульса на выходах дешифратора 3 устанавливаются сигналы низкого уровня, размыкая ключи1706023 Формула изобретения оставитель...

Формирователь длительности импульсов

Номер патента: 1707745

Опубликовано: 23.01.1992

Автор: Крашенинников

МПК: H03K 5/04

...в единицу ВЯ-триггер 8 (фиг,2 в) и синхронизирует работу делителя 2 частоты с началом цикла. Через открытый элемент И 4 на счетный вход счетчика 13 начинают поступать импульсы с выхода делителя 2 частоты (фиг.2 г). Импульс 5 10 15 20 25 30 35 40 45 50 55 окончания интервала поступает на второй вход устройства (фиг.2 б), он устанавливает В 5-триггер 8 в ноль (фиг,2 в), запрещая прохождение импульсов на счетный вход счетчика 13 (фиг.2 г), далее, пройдя через еще открытый элемент И 6, синхронизирует работу делителя 3 частоты с началом выходного интервала и записывает в счетчик 12 код числа импульсов, которые сосчитал счетчик 13 (фиг.2 ж), устанавливает в единицу ВЯ- триггер 9(фиг.2 д). Элемент И 6 закрывается, а элемент И 5 открывается,...

Устройство для формирования импульсов

Номер патента: 1714793

Опубликовано: 23.02.1992

Авторы: Лагуновский, Латышенок, Мачнев, Решетник

МПК: H03K 5/04

...(фиг, 2 р) подается логическая "1" с шины 34 управления (фиг; 2 о), поступит на информационный вход коммутатора 19 (фиг. 2 с),Низкий, потенциал (высокий потенциал) с шины 33. управления (фиг. 2 м) через коммутатор 27 (фиг, 2 т) поступает на управляющий вход коммутатор 19. При этом информационный вход коммутатора 19 подключится к суммирующему (вычитывающе. му) входу счетчика 16, и импульс с выхода элемента И 4 (Фиг, 2 с) пройдет через коммутатор 19 на суммирующий (фиг, 2 у) (вычитающий) (фиг. 2 ф) вход счетчика 16, увеличив (уменьшив) на единицу его содержимое (т.е, длительность интервала между импульсами).Содержимое счетчика 17 будет уменьшаться с каждым тактовым импульсом генератора 1, поступающим на его вычитающий вход (фиг, 21). Как...

Формирователь длительности импульсов

Номер патента: 1721808

Опубликовано: 23.03.1992

Автор: Осьминин

МПК: H03K 5/04

...делителя 11 частоты и с й-входом третьего триггера 10, 1-вход - с первым входом элемента ИЛИ 2 и выходом второго триггера 9, а выход - с входом записи счетчика 5 импульсов, выходы которого соединены с соответствующими входами элемента И, а С-вход - с выходом генератора 1 импульсов и с первым входом делителя 11 частоты, информационные входы которого соединены с кодовой шиной 13, а второй вход соединен с выходом элемента ИЛИ 2, второй вход соединен с выходом элемента ИЛИ 2, второй вход которого соединен с выходом третьего триггера 10, О-вход которого соединен с шиной "+1", а С-вход - с выходом первого одновибратора 7, вход которого соединен с входной шиной 14 устройства, с О-входом второго триггера 9 и входом второго одновибратора 8,...

Преобразователь длительности периодических импульсных сигналов

Номер патента: 1732444

Опубликовано: 07.05.1992

Авторы: Дорух, Маргелов, Сакович

МПК: H03K 5/04

Метки: длительности, импульсных, периодических, сигналов

...интегратора 7 линейно нарастает (фиг, 2 г)О 7(т)=К 705 т (3)где К 7 - коэффициент передачи интегратора 7;т - время, отсчитываемое с момента установления на управляющих входах интеграторов 7 и 8 потенциала, соответствующего "Лог, 1".Напряжение 07 на выходе интегратора 7 нарастает до тех пор, пока не достигнет уровня напряжения на первом входе компаратора 9. При выполнении условия 07(1)=04(4), на выходе компаратора 9 формируется импульс, под действием которого триггер 2 возвращается в исходное состояние, а интегратор 7 обнуляется (фиг. 2 б, г.).Решая совместно уравнения (1) - (4), можно определить длительность Х импульсов на выходе триггера 2 и шине 12, если в уравнение (3) вместо времени подставить указанную длительность хК 7 К 500...

Формирователь длительности импульсов

Номер патента: 1757089

Опубликовано: 23.08.1992

Авторы: Рыженко, Хаджинова

МПК: H03K 5/04
