Формирователь импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

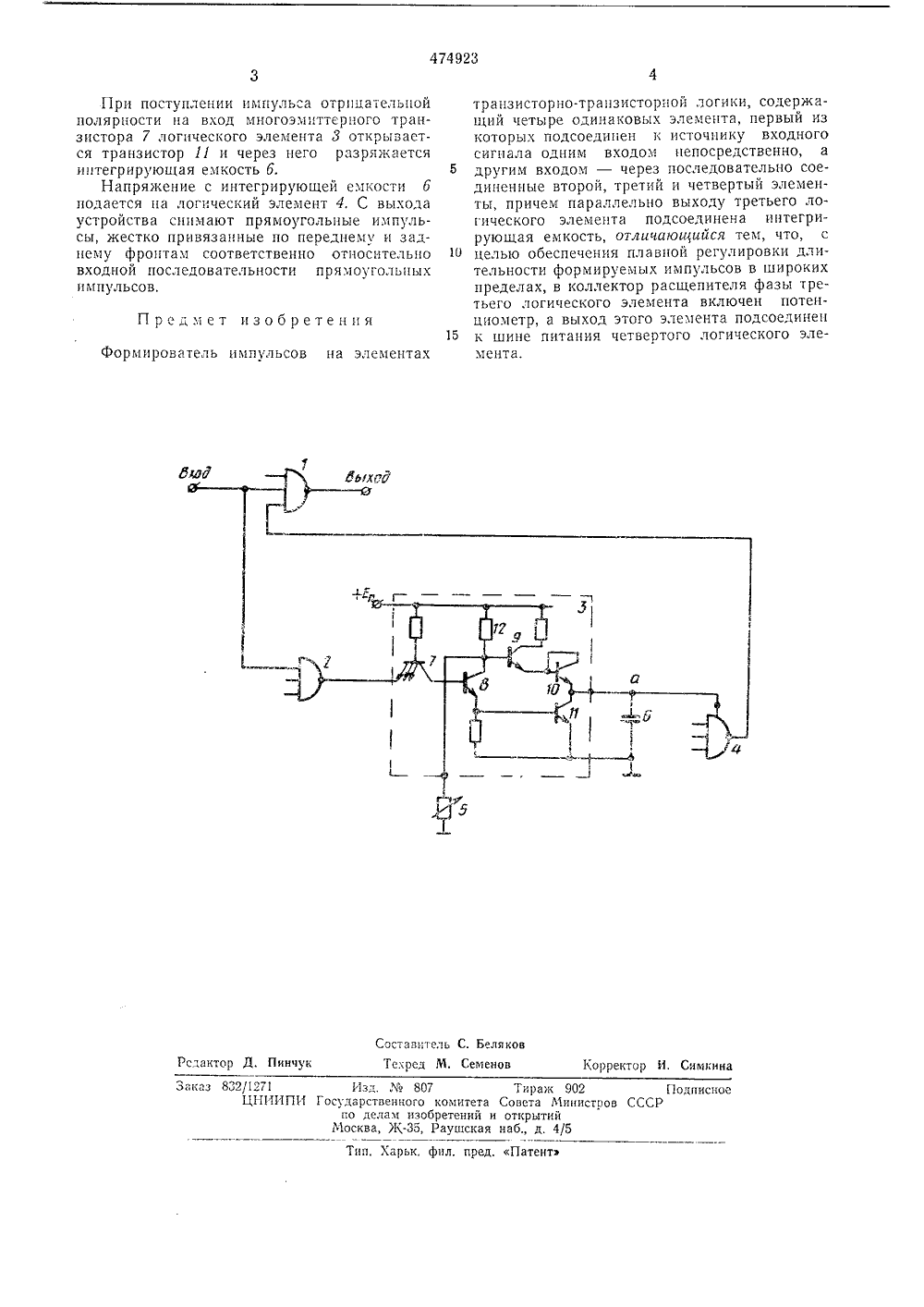

О П И С А Н И Е 474923ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(23) Приоритет -Государстввннын комитет Совета Министров СССР ло делам изобретений(53) УЛ,К 621.374.5088.8) ликовано 25.06,75. Бюллетень Хе 2 н открыт исация 13.10.7 Дата опуоликовация Авторыизобретения Б, Бланк и ихомиров(7 ) 3 аявител 54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСО ццтег шине этого логич подк, ский транз стор Изобретение относится к области импульсной техники и может быть использовано в арифметических устройствах, устройства управления вычислительных машин, в линиях связи устройств ввода-вывода информации, 5Известен формирователь импульсов на элементах транзисторно-транзисторной логики, содержащий четыре одинаковых элемента, первый из которых подсоединец к источнику входного сипнала одним входом непосред ственно, а другим входом - через последовательно соединенные второй, третий и четвертый элементы, причем параллельно выходу третьего логического элемента подсоедицена интегрирующая емкость.15Цель изобретения - обеспечение плавной регулировки длительности формируемых импульсов в широких пределах.Это достигается тем, что в коллектор расщепителя фазы третьего логического элемен та включен потенциометр, а выход этого элемента подсоединен к шине питания четвертого логического элемента.На чертеже приведена схема формирователя импульсов. Он выполнен на логических 25 элементах транзисторно-транзисторной логики. Логические элементы 1, 2, 3, 4 соединены последовательно. Потенциометр 5 включен в коллектор расщепителя фазы логического элемента 3, Выход этого элемента зашуцтирован З 0 рирующеи емкостью 6 и подключен к питания логического элемента 4, Выход элемента соединен с одним цз входов еского элемента 1, другой вход которого ючен ко входу формирователя. Логичеэлемецт 3 содержит мцогоэмиттерцый истор 7, транзисторы 8, 9, 10, 11, резирмирователь работает следующим обраФозом.На вход логического элемента 2 поступают прямоугольные импульсы, ицвертцруются ц подаются ца вход многоэмпттерого транзистора 7 логического элемента 3,При поступлении импульса положительной полярности транзистор 7 закрывается, а транзистор 8 открывается, тем самым образуется цепь для заряда интегрирующей емкости 6. В этот момецт транзистор 11 заперт, благодаря чему выход логического элемента 3 оказывается высокоомцым, а потенциал точки а определяется состоянием транзистора 9. Регулируя величину сопротивления потецциометра 5, изменяем внутреннее сопротивление транзистора 9, тем самым изменяем постоянную времени заряда интегрирующей емкости б.Таким образом, в качестве сопротивления интегрирующей цепи используется внутреннее сопротивление транзистора 9.82/1271 ЦИИИПИ 807 ого кок изобрет 35, Рау Тираж 902 Подписноетета Совета Министров СССРний и открытийская наб., д, 4/5 ака 1 ад. М сударствен по делам Москва, ЖТпп. Харьк. ред Патент При поступлении импульса отрицательной полярности на вход многоэмпттерного транзистора 7 логического элемента 3 открывается транзистор 11 и через него разряжается интегрирующая емкость 6.Напряжение с интегрирующей емкости б подается на логический элемент 4. С выхода устройства снимают прямоугольные импульсы, жестко привязанные по переднему и заднему фронтам соответственно относительно входной последовательности прямоугольных ИМПУЛЬСОВ. Предмет изобретенияФормирователь импульсов на элементах транзисторно-транзисторной логики, содержащий четыре одинаковых элемента, первый из которых подсоединен к источнику входного сигнала одним входом непосредственно, а 5 другим входом - через последовательно соединенные второй, третий и четвертый элементы, причем параллельно выходу третьего логического элемента подсоединен а интегрирующая емкость, отличаюцийся тем, что, с 10 целью обеспечения плавной регулировки длительности формируемых импульсов в широких пределах, в коллектор расщепителя фазы третьего логического элемента включен потенциометр, а выход этого элемента подсоединен 15 к шине питания четвертого логического элемента.
СмотретьЗаявка
1930335, 01.06.1973
ПРЕДПРИЯТИЕ ПЯ А-3724
БЛАНК НИКОЛАЙ БОРИСОВИЧ, ТИХОМИРОВ ЕВГЕНИЙ МИХАЙЛОВИЧ
МПК / Метки
МПК: H03K 5/04
Метки: импульсов, формирователь
Опубликовано: 25.06.1975
