Фазовый модулятор

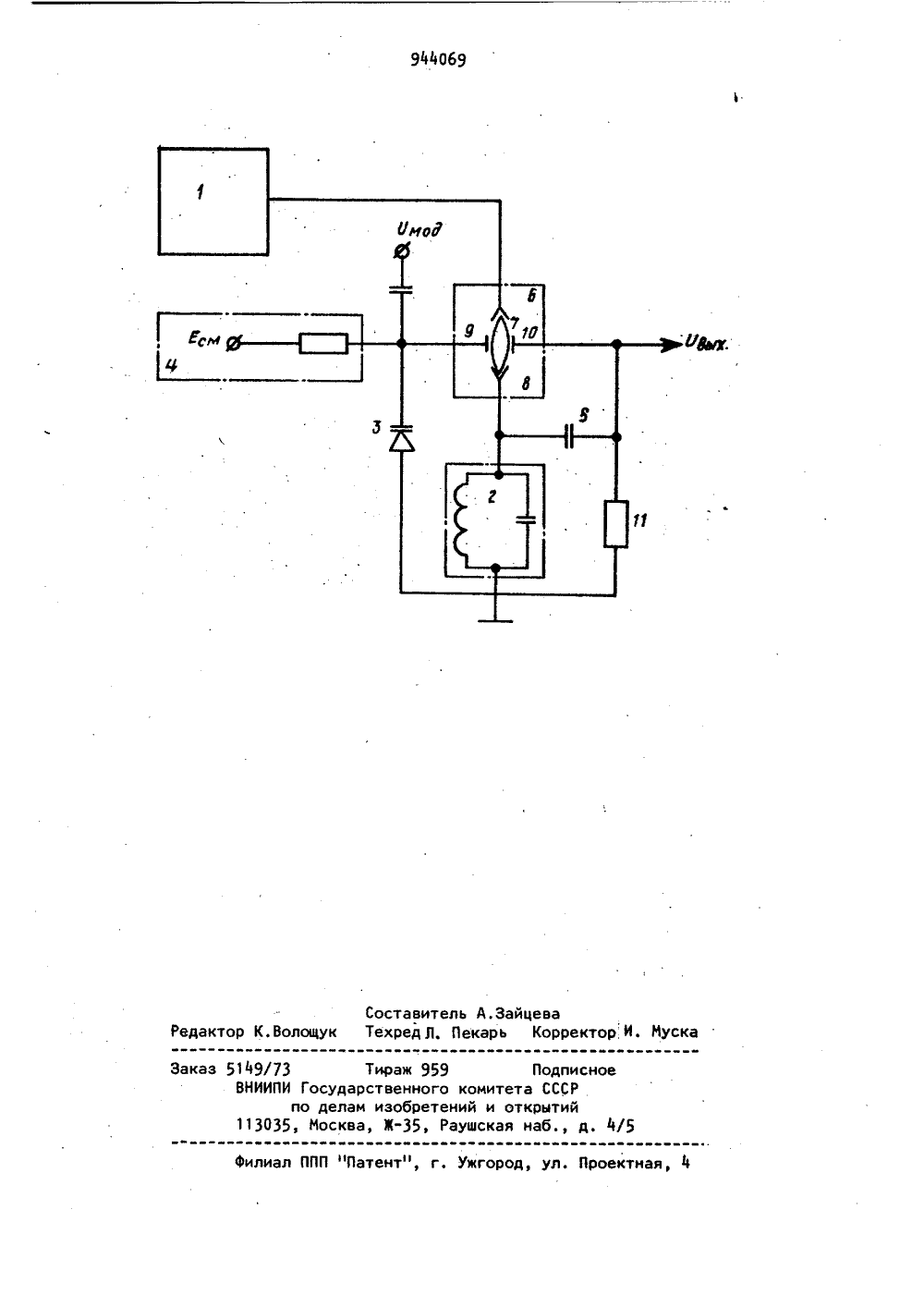

(и)944069 ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз, СоветскихСоциалистическихРеспублик(53)М. Кл,Н 03 С 3/02 Окударстеенный каетет всей ав делам нэабретеннй н открытий(72) Авторы изобретения4Харьковский ордена Ленина авиационны институт.им. Н,Е.Жуковского(54) ФАЗОВЫЙ МОДУЛЯТОР 1Изобретение относится к радиотех нике, предназначено для формирования фазомодулированных сигналов и может быть использовано в радиосвязи, радиолокации и при радиоизмерениях.5Известен фазовый модулятор, содержащий источник сигнала, параллельный 1.С-контур, варикап с цепью смещения и конденсатор 11.оОднако известный фазовый модулятор характеризуется недостаточно высокой крутизной, стабильностью и линейностью модулированной характеристики и имеет достаточно большую 15 паразитную амплитудную модуляцию.Цель изобретения - повышение крутизны, стабильности и линейности модуляционной характеристики и устранение паразитной амплитудной модуля- го ции.Для достижения указанной цели в фазовый модулятор, содержащий источник сигнала, параллельный Ы-контур,варикап с цепью смещения и конденсатор,дополнительно введены кварцевый резонатор и резистор, причем источниксигнала подключен к первому дополнительному сегментному электроду кварцевого резонатора, варикап, резистор ипараллельный Ы-контур подсоединенык общей шине, а их другие выводыподключены соответственно к первомуи второму основным и второму дополнительному сегментному электродукварцевого резонатора, а конденсатор подсоединен между вторыми основным и дополнительным сегментнымэлектродами кварцевого резонатора. На чертеже приведена электрическая схема фазового модулятора.фазовый модулятор содержит источник сигнала 1, параллельный Ы-контур 2, варикап 3, цепь смещения 1, конденсатор 5, кварцевый резонатор 6 с первым и вторым основными 7 и 8 и первым и вторым дополнительными944069 4ность модуляционной характеристики.Высокая линейность модуляционной хаю" рактеристики и устранение паразитнойАМ достигается применением параллельного И-контура 2 и конденсатора 5.Таким образом, предлагаемое усть- ройство позволяет получить положио тельный эффект, заключающийся в пов вышении крутизны, стабильности и линейности модуляционной характеристи-,ки и устранении паразитной АМ. формула изобретения сегментными 9 и 10 электродами, ре. зистор 11.фазовый модулятор работает следу щим образом.Входное модулируемое колебание 0 поступает с потенциального выхода источника сигнала 1 с несиммет ричным выходом на первый дополнител ный сегментный электрод 7 кварцевог резонатора 6. Общая шина источника несущей соединена с общей шиной фазового модулятора, При этом в кварцевом резонаторе 6 возбуждаются тол щинно-сдвиговые колебания со сложным взаимодействием наклонных, перпен,цикулярного и параллельного полей возбуждения. На электродах 7-10 резонатора 6 имеются колебания несущей частоты, амплитуды которых примерно равны амплитуде возбуждающих коле- в банийа фазы противоположны, как в мостовой неминимально-Фазовой цепи. При изменении емкости варикапа 3 йод воздействием управляющего напря-. жения мост, образованный элементар" ными резонаторами, разбалансируется относительно частоты модулирующего колебания и с резистора 11 снимается модулированное по фазе высокочастотное колебание. Параллельный 1.С-контур 2 имеет резонансную частоту Мр, равную частоте несущей входного колебания уЗни частоте последовательного резонанса кварцевого резонатора 6 Ш. Совместно с конденсатором 5 этот контур 2 образует корректирующее звено и обеспечивает постоянство амплитуды выходного фазомодулированного колебания, т,е. устра" нение паразитной АМ. Так как кварцевый резонатор 6 имеет высокую добротность и стабильность параметров, в:таком фазовом модуляторе обеспечивается высокая крутизна и стабильФазовый модулятор, содержащий источник сигнала, параллельный Ы-контурварикап с цепью смещения и конденсатор, о т л и ч а ю щ и й с ятем, что, с целью повышения крутизны, стабильности и линейности модуляционной характеристики и устранения паразитной амплитудной модуляции, в него дополнительно введены кварцевый резонатор и резистор,причем источник сигнала подключен кпервому дополнительному сегментному электроду кварцевого резонатора,варикап, резистор и параллельный1.С-контур подсоединены к общейшине, а их другие выводы подключены соответственно к первому и второму основным и второму дополнительному сегментному электродам кварцевого резонатора, а конденсатор подсоединен между: вторыми основным и дополнительным сегментным электродамикварцевого резонатора,Источники информации,,принятые во внимание при экспертизе1. Каганов В.И, Транзисторныерадиопередатчики. М., "Энергия",1976, с.387-389 (прототип).944069 каз 5149/73 Тираж 959 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж"35, Раушская наб., д, 4/5ПП "Патент", г, Ужгород, ул. Проектная ил Составитель А.Зайцеваактор К.Волощук Техред Л. Пекарь КорректорИ. Му
