Формирователь радиоимпульсов

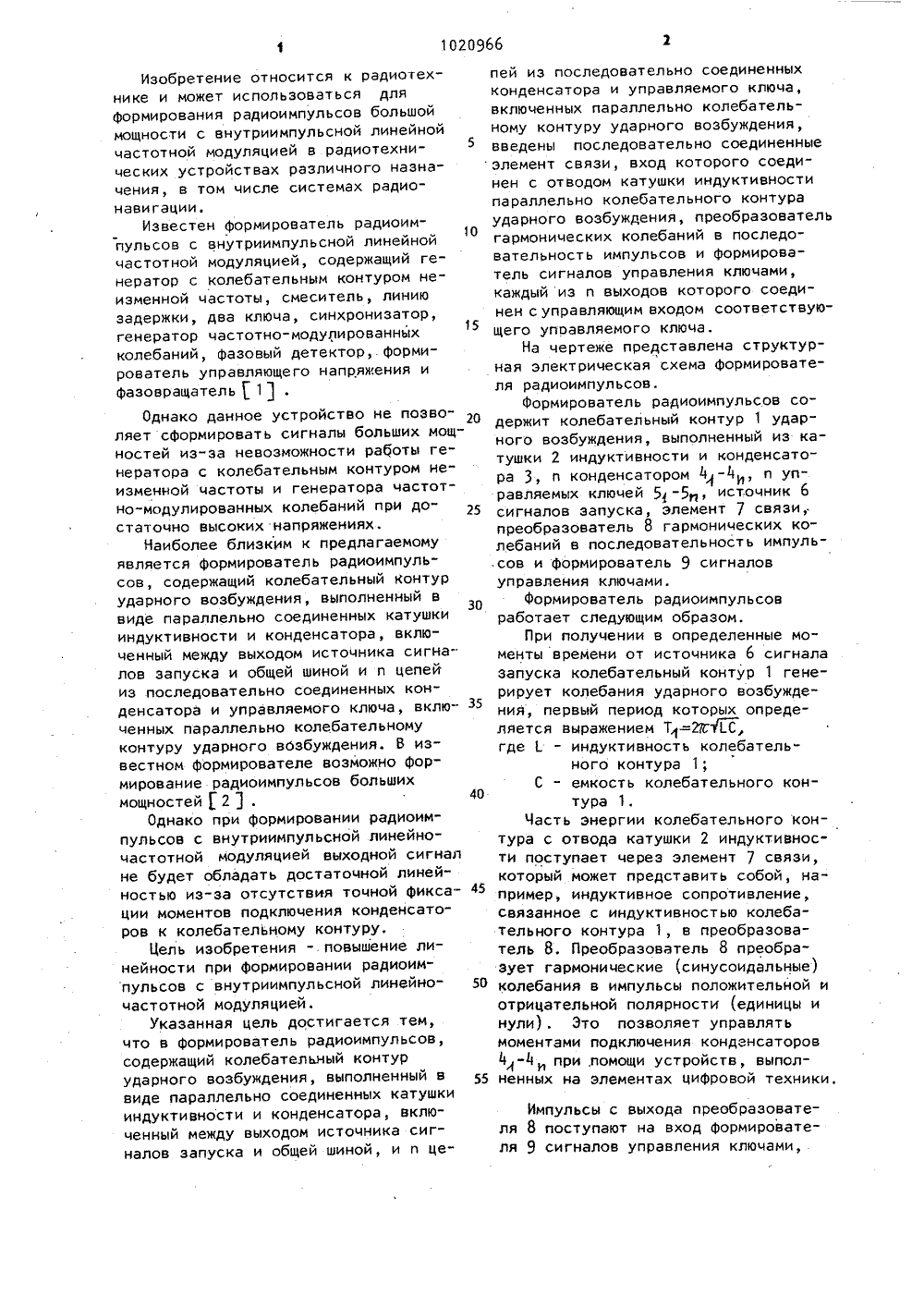

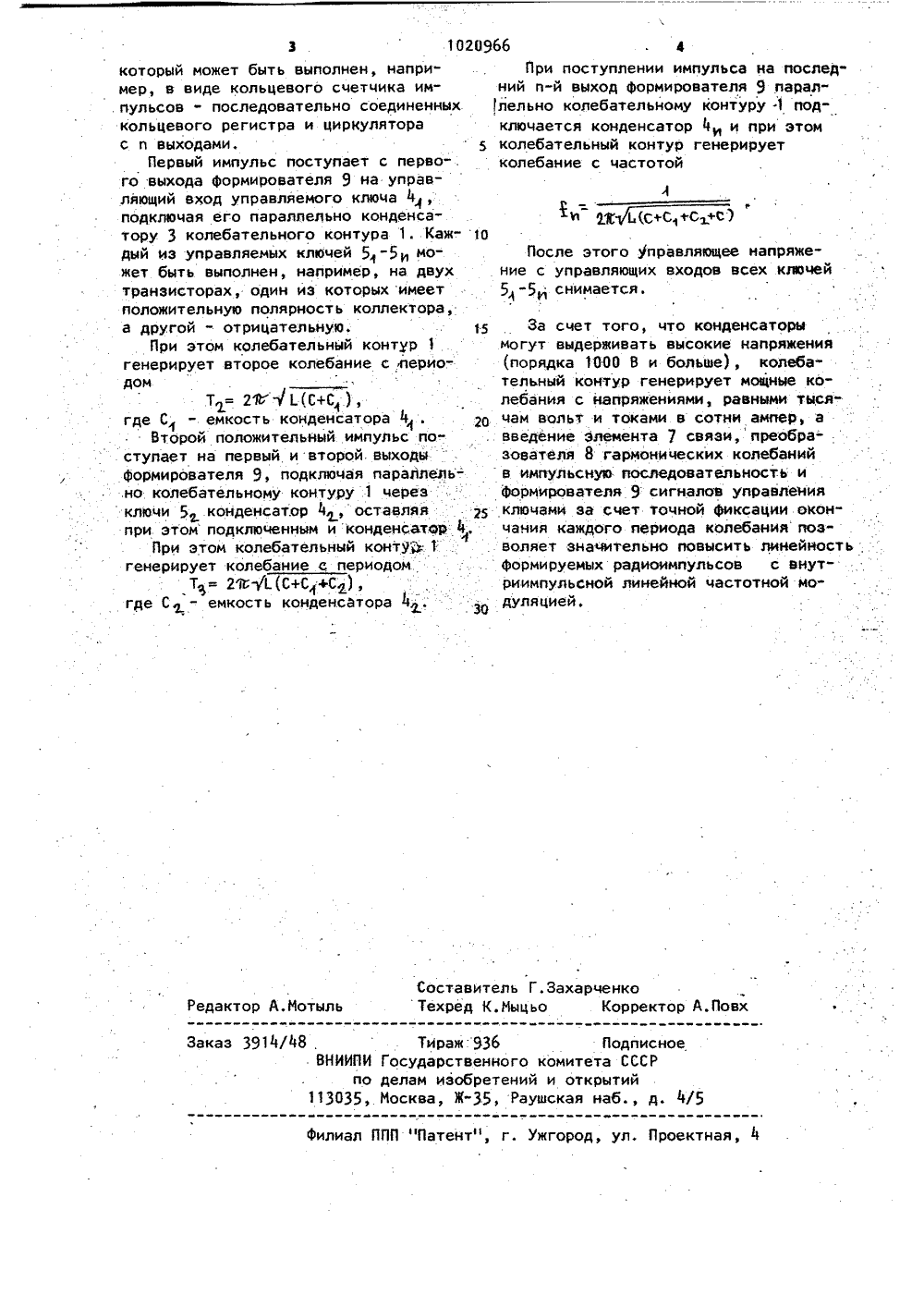

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ащео СССР77СССР ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЦТИЙ(54)(57) ФОРИИРОВАТЕЛЬ РАДИОИИПУЛЬСОВ,содержащий колебательный контур ударного возбуждения, выполненный в видепараллельно соединенных катушки индуктивности и конденсатора, включен"ный между выходом источника, сигналовзапуска и общей шиной, и и цепей из 80102096 но 3 с 3/08 последовательно соединенных конден"сатора и управляемого ключа, включен"ных параллельно колебательному контуру ударного возбуждения, о т л и ч аю щ и й с я тем, что, с целью повышения линейности при формировании радиоимпульсов с внутриимпульсной линейно-частотной модуляцией, в неговведены последовательно соединенныеэлемент связи, вход которого соединен с отводом катушки индуктивностипараллельного колебательного контура ударного возбуждения, преобразователь гармонических колебаний в по"следовательность импульсов и формирователь сигналов управления ключами,каждый из и выходов которого соединен с управляющим входом соответствующего управляемого ключа.Изобретение относится к радиотехнике и может использоваться дляформирования радиоимпульсов большоймощности с внутриимпульсной линейнойчастотной модуляцией в радиотехнических устройствах различного назначения, в том числе системах радионавигации,Известен формирователь радиоим 0пульсов с внутриимпульсной линейнойчастотной модуляцией, содержащий генератор с колебательным контуром неизменной частоты, смеситель, линиюзадержки, два ключа, синхронизатор,генератор частотно-модулированных15колебаний, фазовый детектор,. Формирователь управляющего напряжения ифазовращатель11 .Однако данное устройство не позволяет сформировать сигналы больших мощностей из-за невозможности работы генератора с колебательным контуром неизменной частоты и генератора частотно-модулированных колебаний при достаточно высоких напряжениях.Наиболее близким к предлагаемомуявляется формирователь радиоимпульсов, содержащий колебательный контурударного возбуждения, выполненный в30виде параллельно соединенных катушкииндуктивности и конденсатора, включенный между выходом источника сигналов запуска и общей шиной и и цепейиз последовательно соединенных конденсатора и управляемого ключа, вклю- З 5ценных параллельно колебательномуконтуру ударного возбуждения. В известном Формирователе возможно формирование радиоимпульсов большихмощностей2.40Однако при формировании радиоимпульсов с внутриимпульсной линейночастотной модуляцией выходной сигналне будет обладать достаточной линейностью из-за отсутствия точной фиксации моментов подключения конденсаторов к колебательному контуру,Цель изобретения - повышение линейности при Формировании радиоимпульсов с внутриимпульсной линейночастотной модуляцией.Указанная цель достигается тем,что в формирователь радиоимпульсов,содержащий колебательный контурударного возбуждения, выполненный ввиде параллельно соединенных катушкииндуктивности и конденсатора, включенный между выходом источника сигналов запуска и общей шиной, и и цепей из последовательно соединенныхконденсатора и управляемого ключа,включенных параллельно колебательному контуру ударного возбуждения,введены последовательно соединенныеэлемент связи, вход которого соединен с отводом катушки индуктивностипараллельно колебательного контураударного возбуждения, преобразовательгармонических колебаний в последовательность импульсов и формирователь сигналов управления ключами,каждый из и выходов которого соединен с управляющим входом соответствующего упоавляемого ключа.На чертеже представлена структурная электрическая схема Формирователя радиоимпульсов.Формирователь радиоимпульсов содержит колебательный контур 1 ударного возбуждения, выполненный из катушки 2 индуктивности и конденсатора 3, и конденсатором 41-4 и, и управляемых ключей 5 -5, источник бсигналов запуска, элемент 7 связи,.преобразователь 8 гармонических колебаний в последовательность импульсов и Формирователь 9 сигналовуправления ключами.Формирователь радиоимпульсовработает следующим образом.При получении в определенные моменты времени от источника б сигналазапуска колебательный контур 1 генерирует колебания ударного возбуждения, первый период которых определяется выражением Т 1 в -2 ЮГС,где 1. - индуктивность колебательного контура 1;емкость колебательного контура 1,Часть энергии колебательного контура с отвода катушки 2 индуктивности поступает через элемент 7 связи,который может представить собой, например, индуктивное сопротивление,связанное с индуктивностью колебательного контура 1, в преобразователь 8. Преобразователь 8 преобразует гармонические (синусоидальные)колебания в импульсы положительной иотрицательной полярности (единицы инули), Это позволяет управлятьмоментами подключения конденсаторов4-4 и при,помощи устройств, выполненных на элементах цифровой техники.Импульсы с выхода преобразователя 8 поступают на вход формирователя 9 сигналов управления ключами,аПри поступлении импульса на послед" ний и-й выход формирователя 9 парал 1 лельно колебательному контуру .1 подключается конденсатор 4 и при этом колебательный контур генерирует колебание с частотой 1020966 который может быть выполнен, например, в виде кольцевого счетчика импульсов - последовательно соединенных кольцевого регистра и циркулятора с и выходами, 5Первый импульс поступает с перво-. го выхода формирователя 9 на управляющий вход управляемого ключа 4, подключая его параллельно конденсатору 3 колебательного контура 1. Каж-. 10 дый из управляемых ключей 5 -5 и может быть выполнен, например, на двух транзисторах, один из которых имеет положительную полярность коллектора, а другой - отрицательную.При этом колебательный контур 1 генерирует второе колебание с перио-: дом и у После этого ие с управляю -5 снимаетс правляющее напряжех входов всех ключей Составитель Г.Захарченкоедактор А.Мотыль Техред К.Мыцьо Корректор А,По аказ 3914/48, Тираж 936. ВНИИПИ Государственно по делам изобрете 113035, Москва, Ж, Подписноео комитета СССРий и открытийаушская наб., д. М 5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Л йЗа счет того, что конденсаторымогут выдерживать высокие напряженияпорядка 1600 В и больае), колебательный контур генерирует мощные коТ = 2 Ф 41.(С+С), лебания с напряжениями, равными тыся" где С - емкость конденсатора 4 . 20 чам вольт и токами в сотни ампер, аВторой положительный импульс по". . введение элемента 7 связи, преобраступает на первый и второй. выходызователя 8 гармонических колебаний Формирователя 9, подключая параллель- в импульсную последовательность и .но колебательному контуру 1 через: .: Формирователя 9 сигналов управления ключи 5 конденсатор 4, оставляя 25 ключами за счет точной фиксации оконпри этом подключенным и конденсатор 4. чания каждого периода колебания позПри этом колебательный конту 1: . . воляет значительно повысить линейность генерирует колебание с периодом . Формируемых радиоимпульсов с внутТ= 2 Ф 14.(С+С +С), риимпульсной линейной частотной могде С - емкость конденсатора 1.. дуляцией,
