Устройство формирования прямоугольных радиоимпульсов

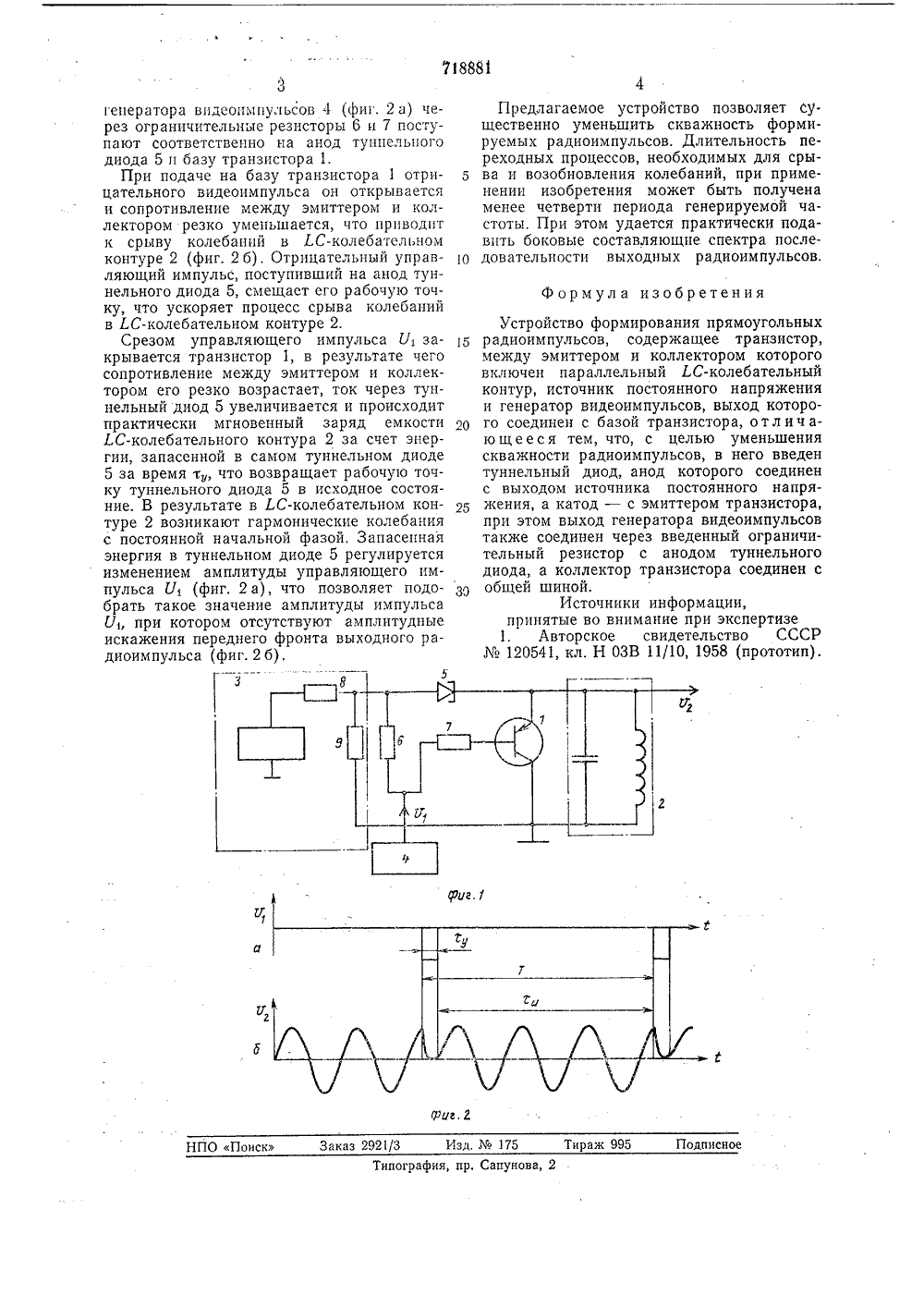

,ДЪ 8881 боюэ Советских Соцналнстнческнх Республик(51) М, Кл,Н ОЗВ 11/10 рисоединением заявкиГосударственный комнт 23) Приоритет43) Опубликовано 28.02.80, Бюллетень8 45) Дата опубликования описания 28.02.80(54) УСТРОЙСТВО ФОРМИРОВАНИЯ ПР РАДИОИМПУЛЬСОВГОЛЬНЬ Изобретение относится к радиотехнике и может использоваться для формирования прямоугольных радиоимпульсов в радиоизмерительных и радиолокационных устройствах, в частности в генераторах когерент ных радиоимпульсов, радиоимпульсных умножителях частоты.Известно устройство формирования прямоугольных радиоимпульсов, содержащее транзистор, между эмиттером и коллекто ром которого включен параллельный АС- колебательный контур, источник постоянного напряжения и генератор видеоимпульсов, выход которого соединен с базой транзистора Ц,15Однако известное устройство не обеспечивает достаточно малой скважности радиоимпульсов вследствие большой длительности переходных процессов между соседними радиоимпульсами, которая в основном 20 определяется постоянной времени заряда входящего в него конденсатора, а кроме того, выходные сигналы генератора имеют затухающую амплитуду.Цель изобретения - уменьшение скважности радиоимпульсов.Для этого в устройство формирования прямоугольных радиоимпульсов, содержащее транзистор, между эмиттером и коллектором которого включен параллельный 30 1.С-колебательный контур, источник постоянного напряжения и генератор видеоимпульсов, выход которого соединен с базой транзистора, введен туннельный диод, анод которого соединен с выходом источника постоянного напряжения, а катод - с эмиттером транзистора, при этом выход генератора видеоимпульсов также соединен через введенный ограничительный резистор с анодом туннельного диода, а коллектор транзистора соединен с общей шиной,На фиг, 1 представлена принципиальная электрическая схема предложенного устройства; на фиг. 2 - временные диаграммы его работы.Устройство содержит транзистор 1, 1,С- колебательный контур 2, источник постоянного напряжения 3, генератор видеоимпульсов 4, туннельный диод 5, ограничительные резисторы 6 и 7,Устройство работает следующим образом, В исходном состоянии транзистор 1 закрыт, сопротивление между его эмиттером и коллектором велико и не шунтирует параллельный 1.С-колебательный контур. С помощью резисторов 8 и 9 выбрана рабочая точка туннельного диода 5, обеспечивающая его работу в режиме непрерывной генерации. Управляющие отрицательные импульсы У 1 малой длительности с выхода718881 Подписное аказ 2921/3 Пои Типография, пр, Сапун генератора впдеоимпульсов 4 (фиг. 2 и) через ограничительные резисторы б и 7 поступают соответственно на анод туннельного диода 5 и базу транзистора 1,При подаче на базу транзистора 1 отрицательного видеоимпульса он открывается и сопротивление между эмиттером и коллектором резко уменьшается, что приводит к срыву колебаний в ЕС-колебательном контуре 2 (фиг. 2 б), Отрицательный управ о ляющий импульс, поступивший на анод туннельного диода 5, смещает его рабочую точку, что ускоряет процесс срыва колебаний в 1.С-колебательном контуре 2.Срезом управляющего импульса У за крывается транзистор 1, в результате чего сопротивление между эмиттером и коллектором его резко возрастает, ток через туннельный диод 5 увеличивается и происходит практически мгновенный заряд емкости ЕС-колебательного контура 2 за счет энергии, запасенной в самом туннельном диоде 5 за время т, что возвращает рабочую точку туннельного диода 5 в исходное состояние. В результате в ЕС-колебательном контуре 2 возникают гармонические колебания с постоянной начальной фазой, Запасенная энергия в туннельном диоде 5 регулируется изменением амплитуды управляющего импульса У (фиг. 2 а), что позволяет подо- зо брать такое значение амплитуды импульса Уь при котором отсутствуют амплитудные искажения переднего фронта выходного радиоимпульса (фиг. 2 б),Предлагаемое устройство позволяет су. щественно уменьшить скважность формируемых радиоимпульсов. Длительность переходных процессов, необходимых для срыва и возобновления колебаний, при применении изобретения может быть получена менее четверти периода генерируемой частоты. При этом удается практически подавить боковые составляющие спектра последовательности выходных радиоимпульсов. Формула изобретения Устройство формирования прямоугольных радиоимпульсов, содержащее транзистор, между эмиттером и коллектором которого включен параллельный ЕС-колебательный контур, источник постоянного напряжения и генератор видеоимпульсов, выход которого соединен с базой транзистора, отличаю щ е е с я тем, что, с целью уменьшения скважности радиоимпульсов, в него введен туннельный диод, анод которого соединен с выходом источника постоянного напряжения, а катод - с эмиттером транзистора, при этом выход генератора видеоимпульсов также соединен через введенный ограничительный резистор с анодом туннельного диода, а коллектор транзистора соединен с общей шиной,Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР120541, кл. Н ОЗВ 11/10, 1958 (прототип).
