Формирователь импульсов

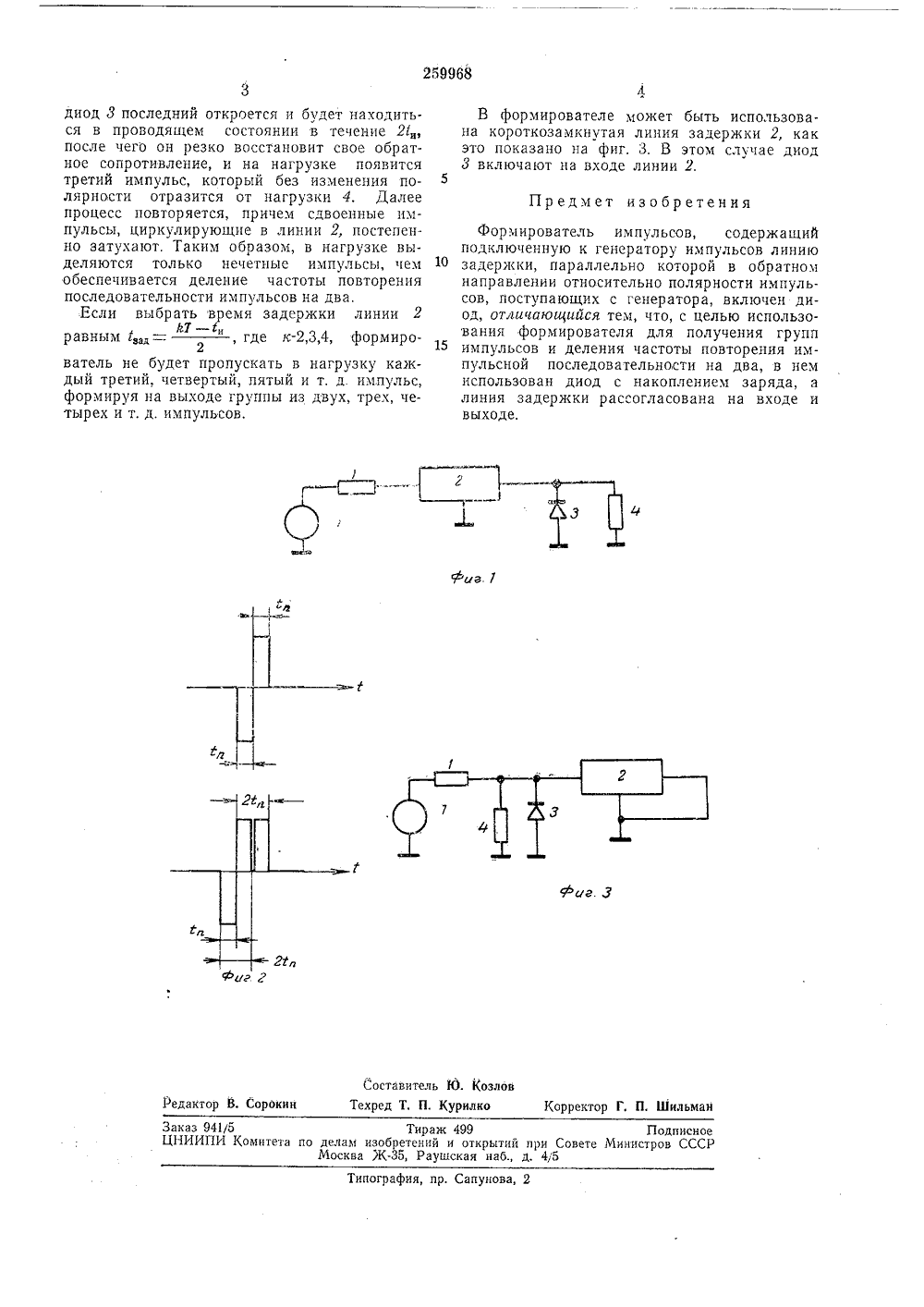

ОП ИСАН И ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликваЪ 9251/2 Комитет по лелем зобретеннй и открытн при Совете Министров СССР.19 юлл апис вторзобретения Гр 3 аявител ПУЛЬСО ОРМИРОВАТЕЛ хема описываемого - эпюры напряжевозможных варианКогда пер вь поступит на д мгновенно вос тивление. Так и импульс,иод 3, после тановит сво как линия ависимое от авт. свидетель Заявлено 22.Ч 1.1965 ( присоединением заявки 1 ч Известный формирователь импульсов, состоящий из генератора импульсов, к которому подключена зашутинрованная диодом линия задержки, предназначен для улучшения формы импульсов и не может быть использован для формирования групп импульсов или деления частоты повторения импульсной посл едов ательно сти.В предлагаемом формирователе импульсов получение из непрерывной импульсной последовательности групп импульсов, а также деление частоты повторения этой импульсной последовательности на два достигается тем, что в нем использован диод,с накоплением заряда и применена рассогласованная с обоих концов линия задержки.На фиг. 1 изображена сформирователя; на фиг. 2ний; на фиг. 3 - один изтов схемы.Последовательность импульсов положительной полярности от генератора 1 с э.д.с. Е и внутренним сопротивлением Я, подается на линию 2 задержки, на выходе которой включен диод 3 с накоплением заряда и нагрузка 4.1 пройдя линию 2,дний практическис е обратное сопро 2 с обоих концов рассогласована, импульс оез изменения полярности образится от конца линии, а на нагрузку 4 поступит импульс положительной полярности длительностью 1. Отраженный от конца линни импульс достигнет начала линии и отразится от него, изменив свою полярность.Этот импульс, имеющий отрицательную полярность, достигнув конца линии 2, переводит диод 3 в проводящее состояние и вновь отражается от конца линии. Вследствие малого сопротивления диода 3 в проводящем состоянии, импульса на нагрузке 4 не выделяется.Т - 1Если время задержки линии 1,= ",то пер 2вый импульс, пройдя линию в прямом и обратном направлениях, окажется расположенным перед вторым ихтпльсом от генератора 1, как это показано ца фпг. 2,а. Прц поступлении этого сдвоенного импульса на конец линии диод 3 переходит в проводящее состояние, так как первым идет импульс отрицательной полярности. Время восстановления обратного сопротивления диода 3 примерно равно или несколько больше У, в результате чего второй импульс на нагрузку 4 не поступает. Сдвоенный импульс, претерпев два отражения (каждое с изменением полярности), расположится непосредственно перед третьим импульсом от генератора (см. фиг. 2,б). При прступлении этой комбинации импульсов наЗаказ 941/5ЦНИИПИ Комитета по деламМоскв раж 499 Подписное ий и открытий при Совете Министров СССР Раушская наб., д. 4/5 зобре ЖТипография, пр. Сапунова, 2 диод 3 последний откроется и будет находиться в проводящем состоянии в течение 21 а,после чего он резко восстановит свое обратное сопротивление, и на нагрузке появитсятретий импульс, который без изменения полярности отразится от нагрузки 4. Далеепроцесс повторяется, причем сдвоенные импульсы, циркулирующие в линии 2, постепенно затухают. Таким образом, в нагрузке выделяются только нечетные импульсы, чем 10обеспечивается деление частоты повторенияпоследовательности импульсов на два,Если выбрать время задержки линии 2иравным 1 ад= ", где к,3,4, формиро 2ватель не будет пропускать в нагрузку каждый третий, четвертый, пятый и т. д. импульс,формируя на выходе группы из двух, трех, четырех и т. д. импульсов,В формирователе может быть использована короткозамкнутая линия задержки 2, как это показано на фиг. 3. В этом случае диод д включают на входе линии 2. Формирователь импульсов, содержащий подключенную к генератору импульсов линию задержки, параллельно которой в обратном направлении относительно полярности импульсов, поступающих с генератора, включен диод, отличающийся тем, что, с целью использования формирователя для получения групп импульсов и деления частоты повторения импульсной последовательности на два, в нем использован диод с накоплением заряда, а линия задержки рассогласована на входе и выходе.
