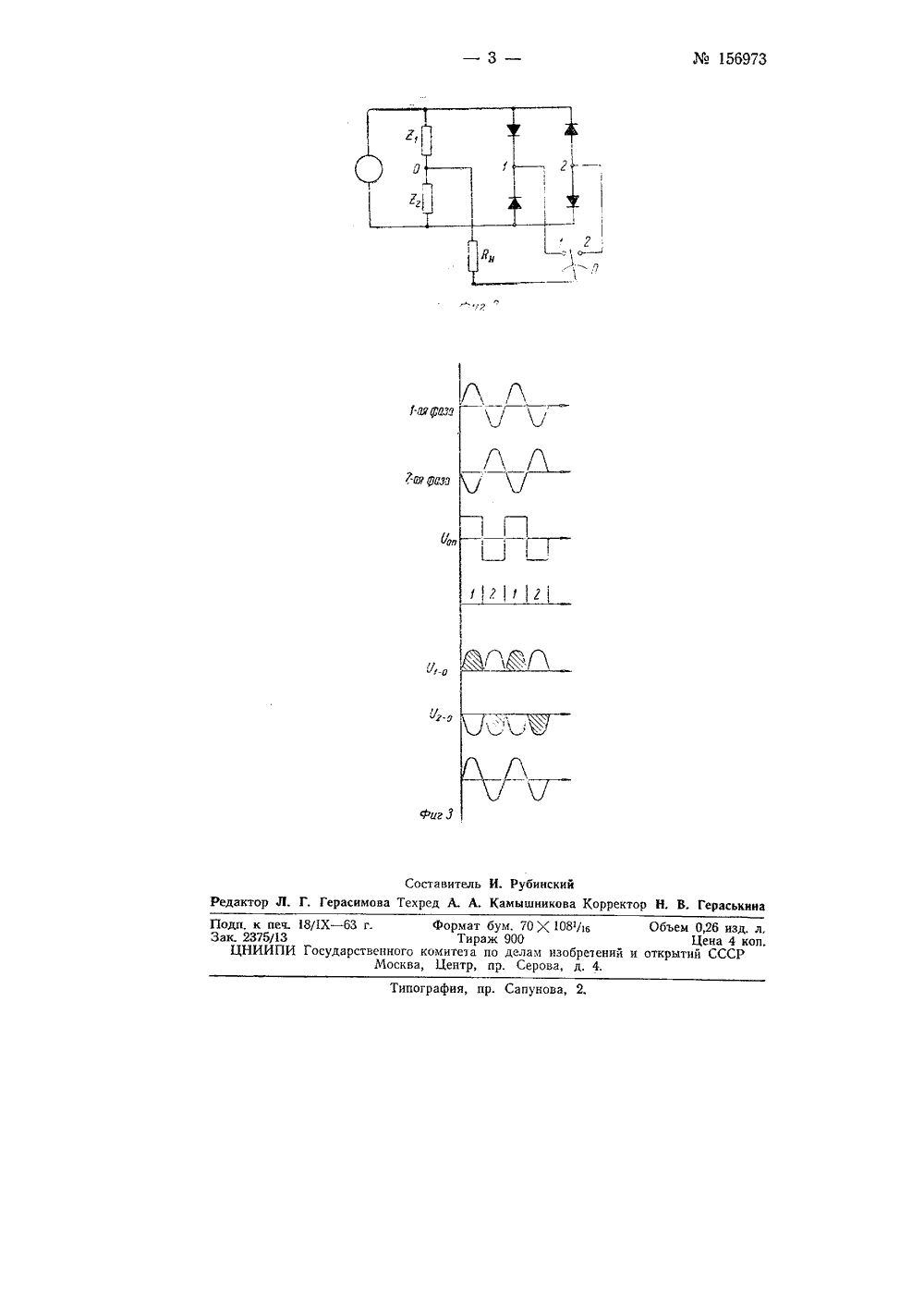

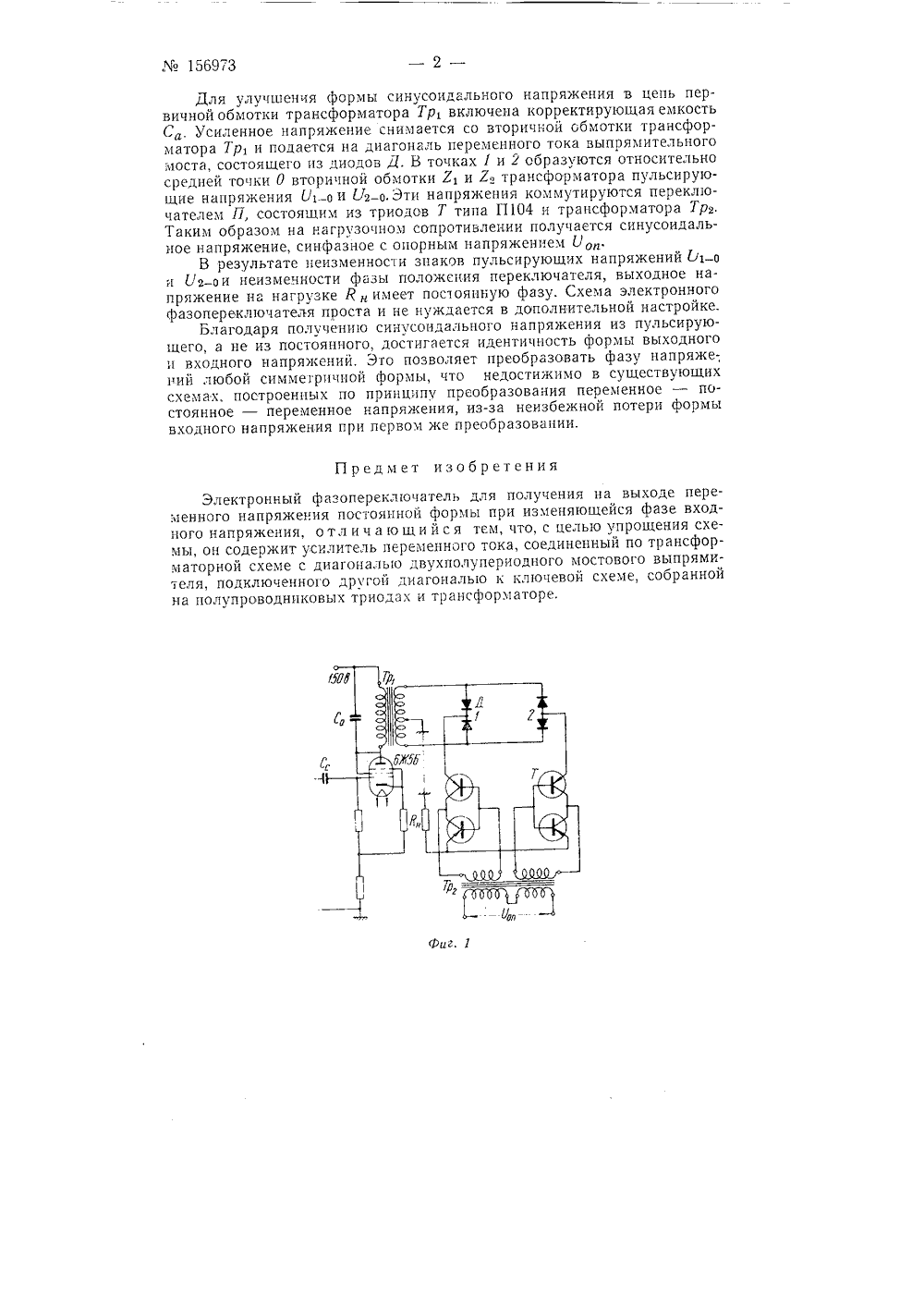

Юв 156973 Класс Н ОЗЬ; 21 а 1, 36 Н 030; 21 ай, 18СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа М 8 б Н. ф, Чернышев, В. В. Бубнова и Л. Б. Родин ЭЛЕКТРОННЫЙ ФАЗОПЕРЕКЛЮЧАТЕЛЬЗаявлено 25 сентября 1962 г. за Ма 796023/26-24 в Комитет по делам изобретений и открытий прп Совете Министров СССР Опубликовано в Бкллетене изобретений и товарных знаков .ха 17 за 1963 г.Известны элек 1 ронные фазопереключатели для получения на выходе переменного напряжения постоянной формы при изменяющейся фазе входного напряжения.Предлагаемый фазопереключатель отличается тем. что он содержит усилитель переменного тока, соединенный по трансформаторной схеме с диагональю двухполупериодного мостового выпрямителя, подключенного другой диагональю к ксночевой схеме, собранной на полупроводниковых триодах и трансформаторе,Такое выполнение фазопереключателя упрощает конструкцию и позволяет преобразовывать фазу любой симметричной формы входного напряжения.На фиг. 1 дана принципиальная схема предлагаемого электронного фазопереключателя; на фиг. 2 - эквивалентная схема: на фиг. 3 - эпюры напряжений,Фазопереключатель состоит из усилителя переменного тока с трансформаторным выходом, двухполупериодного мостового выпрямителя и полупроводникового переключателя, коммутирующего фазу,Схема электронного фазопереключателя работает следующим образом.На вход усилителя, собранного на лампе типа бгК 5 Б, через емкость С, подается синусоидальное напряжение 1-й или 2-й фазы. Лампа в усилителе работает в триодном режиме с автоматическим смещением, В качестве анодной нагрузки усилителя используют трансформатор Тр,.156973Для улучшения формы синусоидального напряжения в цепь первичной обмотки трансформатора Тр включена корректирующая емкость С . Усиленное напряжение снимается со вторичной обмотки трансформатора Тр и подается на диагональ переменного тока выпрямительного моста, состоящего из диодов Д. В точках 1 и 2 образуются относительно средней точки О вторичной обмотки Л и Ъ трансформатора пульсирующие напряжения Й - ю и Уа о.Эти напряжения коммутируются переключателем П, состоящим из триодов Т типа П 104 и трансформатора Тр 2. Таким образом на нагрузочном сопротивлении получается синусоидальное напряжение, синфазное с опорным напряжением Оо.В результате неизменности знаков пульсирующих напряжений Ь - о и /а - Ои неизменности фазы положения переключателя, выходное напряжение на нагрузке Р имеет постоянную фазу, Схема электронного фазопереключателя проста и не нуждается в дополнительной настройке.Благодаря получению синусоидального напряжения из пульсирующего, а не из постоянного, достигается идентичность формы выходного и входного напряжений. Это позволяет преобразовать фазу напряже-, ний любой симмегричной формы, что недостижимо в существующих схемах, построенных по принципу преобразования переменное - постоянное - переменное напряжения, из-за неизбежной потери формы входного напряжения при первом же преобразовании.Предмет изобретенияЭлектронный фазопереключатель для получения на выходе переменного напряжения постоянной формы при изменяющейся фазе входного напряжения, о т л и ч а ю щ и й с я тем, что, с целью упрощения схемы, он содержит усилитель переменного тока, соединенный по трансформаторной схеме с диагональю двухполупериодного мостового выпрямителя, подключенного другой диагональю к ключевой схеме, собранной на полупроводниковых триодах и трансформаторе,Фиг, 1ипография, пр. Сапунов б Поди. к печ. 18/1 Х - бЗ г. фЗак. 2375/13ЦНИИПИ Государственного комМосква,рмат бум. 70 х, 108/,6Тираж 900тета по делам изобретений иентр, пр. Серова, д. 4,бъем 0,26 изд Цена 4 к крытий СССР

Смотреть

Заявка

796023

МПК / Метки

МПК: H03B 27/00

Метки: 156973

Опубликовано: 01.01.1963
