Небратов

Номер патента: 1372590

Опубликовано: 07.02.1988

Автор: Небратов

МПК: H02P 9/10, H02P 9/14

Метки: источник, питания, регулируемый

...напряжений преобразователей 2 и 3 напряжения,По мере приближения выходных напряжений преобразователей 2 и 3 напряжения к заданному значению уменьшается разность сигналов (ошибкарегулирования) на входе каждой изсхем 15 и 16 сравнения. Это приводитк уменьшению их выходных сигналов,а значит выходных сигналов усилителей 18 и 19, В результате происходитувеличение углов регулирования преобразователей 2 и 3 напряжения, а также снижение темпа увеличения токавозбуждения (выходного напряжения)генератора 1. Переходный процесс заканчивается при достижении выходныминапряжениями преобразователей 2 и 3заданной величины, При этом регулятор 24 напряжения генератора задает напряжение генератора 1, обеспечивающее работу преобразователей 2...

Номер патента: 1313403

Опубликовано: 30.05.1987

Авторы: Варнавский, Ковацкий, Небратов, Нутрихин, Черняк

МПК: A01K 31/00

Метки: взрослых, содержания, уток

...день. Включение освещения производили в 7.00 ч, выключение в 24.00 ч, на этот же период уток обеспечивают водой. В период ночного отдыха птицы производится прекрашение подачи воды и отключение света, что позволяет повысить выход инкубационных яиц.1313403 Формула изобретения 10 Составитель С. МолоскинРедактор Л. Повхан Техред И. Верес Корректор Е. РошкоЗаказ 1992/3 Тираж 630 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к зоотехнике, к частности птицеводству, к способам содержания птицы,Цель изобретения - повышение продуктивности птицы. Пример. В течение 6 месяцев...

Номер патента: 1129697

Опубликовано: 15.12.1984

Авторы: Небратов, Радионова

МПК: H02J 7/10

Метки: зарядное

...ного ключа 2 .Недостаток данного устройства - низкий КПД.Цель изобретения - повьппение КПД устройства.40Поставленная цель достигается тем, что в устройстве, содержащем источник лсстсяннсгс тока, к полюсам которого подключены последовательно соединенные транзисторный ключ зарядный дроссель и аккумуляторная батарея блокирующий лисп подсоединенный катодом к положительному полюсу источника постоянного тока, а анодом - к общей связи между зл. - рядным дросселем и коллектором транзисторного ключа, схему управления, подключенную своим выходом к входу транзисторного ключа, и защитный диод, последний подключен а дом к эмиттеру транзисторного ключа, а катодом - к отрицательному полюсу аккумуляторной батареи, а между положительными полюсами...

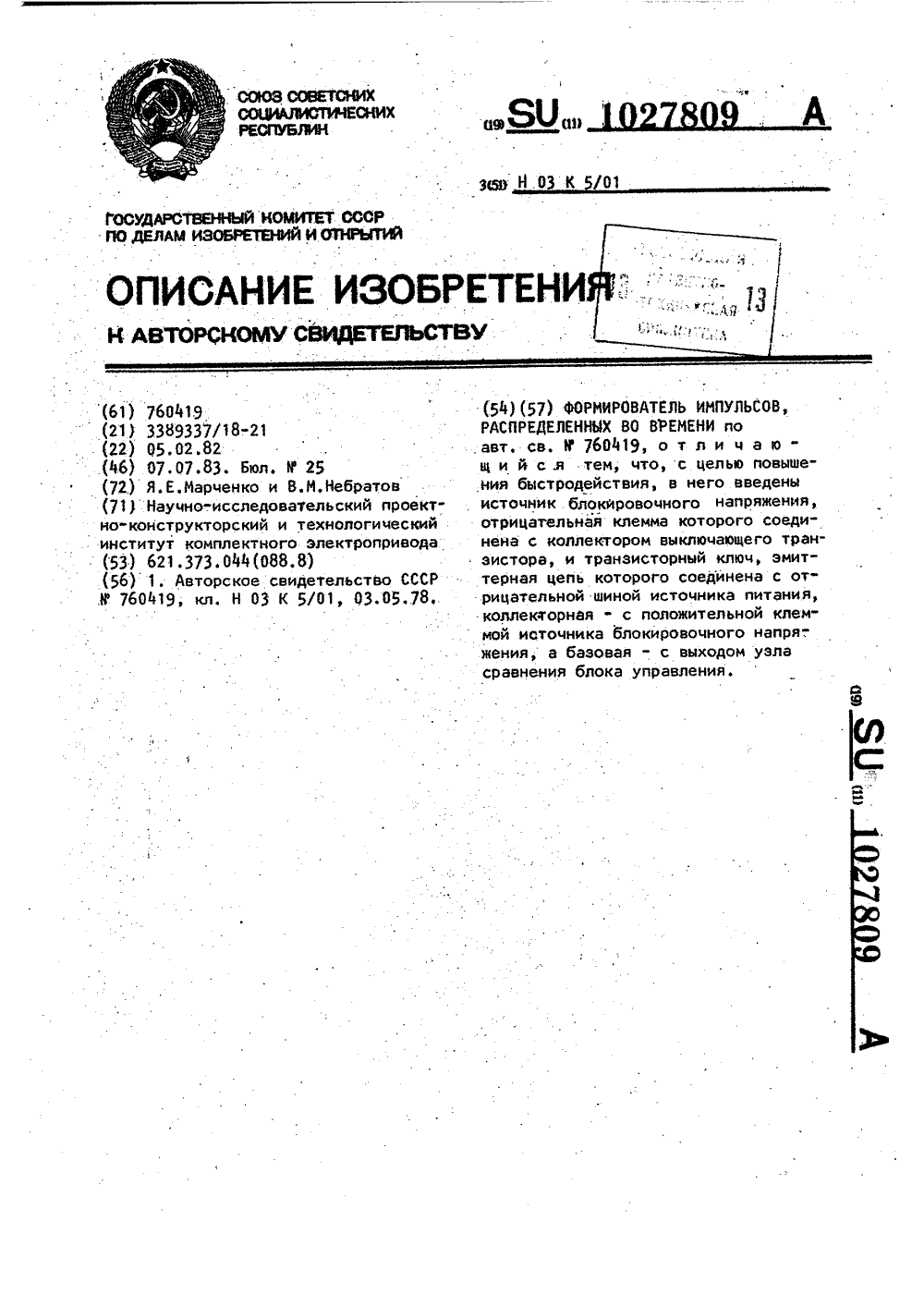

Номер патента: 1027809

Опубликовано: 07.07.1983

Авторы: Марченко, Небратов

МПК: H03K 5/01

Метки: времени, импульсов, распределенных, формирователь

...источника блокировочного напряжения, а.базовая - свыходом узла сравнения блока управле"нияНа чертеже дриведена схема предлагаемого формирователя.Устройство содержит тиристоры 1-3,сборку диодов 4-б, подключенную напервичную обмотку разделительноготрансформатора 7, выключающий тран"зистор 8, к базе которого подключенрезистор 9 цепи отпирающего смещения,накопительный конденсатор 10, подключенный к зажимам источника питания,.импульсные трансформаторы 11-13,сборку диодов 14-1 б обратной связи,подгрузочныы резистор 17, блок 18управления выключающим транзистором,масштабные резисторы 19 и 20, узел21 сравнения блока управления, транзисторный ключ 22 и источник 23 блокировочного напряжения.В схеме показаны для простоты начертания только три...

Номер патента: 782129

Опубликовано: 23.11.1980

Авторы: Небратов, Осипова

МПК: H02P 13/16

Метки: асинхронного, вентильным, одноканальное, преобразователем

...5 импульсов. Кроме указанного сигнала на элемент И 7 поступает разрешающий сигнал и сигнал ограничивающий минимальный угол вклкяения вентильного преобразователя. Выходной сигнал элемента И 7 появляется в том канале, на вход которого одновременно поступили все,три сигнала. Разрешающий сигнал формируется на выходе двухвходового.элемента ИЛИ 11, нв первый вход которого по.ступает с соответствующего выхода формирователя 2, сигнал Постоянный угол разрешенйя" (фиг. 2 в), который присущ ствует только на одном из выходов формирователя 2, и фазовый угол его определяет минимальный по величине выход преобразователя, На второй вход элемента ИЛИ 11 поступает с выхода двухвходового элемента И 8 сигнал "Разрешение от предыдущего канала. На первыйс...

Номер патента: 758459

Опубликовано: 23.08.1980

Авторы: Аспищев, Небратов, Фель

МПК: H02P 9/30

Метки: генератора, регулятор

...фильтры могут предназначаться,в частности, для защиты определенного рода лотре.бителей от энергии перенапряжения генератора. 25 3блока управления соединен с управляющимвходом регулируемого активного резистора,На чертеже представлена структурная схемарегулятора напряжения генератора.Устройство содержит основной блок управле.ния 1, выход которого подключен к управля.ющему входу импульсного ключа 2, обмоткувозбуждения 3, диод 4, дополнительный блокуправления 5, выход которого подключен крегулируемому активному резистору б.Устройство работает следующим образом.На входы основного блока управления 1 поступают. сигналы задания О обратной связизад0 ген напряжения генератора. Импульсный ключ2 периодически подключает обмотку возбуждения 3 к...

Номер патента: 720612

Опубликовано: 05.03.1980

Авторы: Кочубиевский, Небратов, Соколовский, Шевченко

МПК: H02H 7/10

Метки: вентилей, датчик, состояния

...резистор 7. Выходнаяцепь ключа"соедйнейа со"вторйчной обмоткой трансформатора 8 узла питания 9, Первичная обмотка трансформатора 8 подключена к источнику питания переменного тока и через выпрямитель 10 ко входному резистору 11 исполнительного органа 12, содержащеготрайзйстор" 13.При исправных и запертых вентилях преобразователя 4 с узлов 1 - 3 на ключ 5 сигналы не поступают и транзистор 6 заперт, Ток вторичной обмотки трансформатора 8 мал, и трансформатор работает в режиме, близком к холостому ходу, ток первичной обмотки также мал, и транзистор 13 заперт.При открытии или пробое любого из вентилей преобразователя выходной сигнал соответствующего узла определения состояния вентилей откроет транзистор 6, который подключает резистор 7 ко...

Номер патента: 429501

Опубликовано: 25.05.1974

Авторы: Небратов, Шейман

МПК: H03B 19/00

Метки: 429501

...импульсов относительно фазы входного синусоидального сигнала.Целью изобретения является уменьшение рассогласования фазы выходных импульсов относительно фазы входного синусоидального сигнала.Для этого в преобразовсинусоидального сигнала вверенной частоты включенуль-орган, выход которог вателя; на фиг. 2 -ния сигналов.Преобразователь однофазного синусоидального сигнала в импульсы учетверенной частоты содержит линейный интегратор 1, нуль- органы 2 и 3 и логический элемент ИЛИ 4Преобразователь работает следующим об разом.Входной синусоидальный сигнал (фиг. 2 а) преобразуется интегратором 1 в косинусо идальный сигнал (см. фиг, 2 в), Постоянная времени интегрирования обеспечивает фаза вые погрешности ниже допустимых для низ ких частот...
