Громов

Номер патента: 1328138

Опубликовано: 07.08.1987

Авторы: Агантаев, Громов

МПК: B23P 19/06, B25B 21/00

Метки: резьбовых, сборки, соединений

...уступы 30 на расстоянии диаметра описанной окружности гайки от задней стенки 31 паза 8.В полости шпинделя 5 гайковерта 4 смонтирован ключ 32 со сквозным отверстием 33 для прохождения резьбового стержня тяги и обращенными в сторону шибера 7 скошенЗ 0 ными торцовыми кулачками 34, одна из поверхностей 35 которых в поперечном сечении сопряжена с одной из граней канала ключа, а другая поверхность 36 выполнена скошенной и оканчивается на наружной поверхности ключа за пределами 3 диаметра описанной окружности гайки.Устройство работает следующим образом, В чашу 37 вибробункера 17 загружаютгайки 38. Включают вибробункер и гайки заполняют логок 16 и канал 15 корпуса гайковерта 4. Передняя гайка опускается 40 на шибер 7, устанавливаясь перед...

Номер патента: 1325644

Опубликовано: 23.07.1987

Авторы: Громов, Игумнов, Костюнин, Юровский

МПК: H02M 7/217

Метки: переменного, постоянное

...отсечки Би 1 по модулю соответственно близкимк напряжению отсечки 11 О, МДП-транзистора 1 и его превышающим, т,е. Б 1=О 2=ф 1130,1, 11,1 Бр. Величина выходногонапряжения Б , преобразователя определяется напряжением отсечки Б МДПтранзистора 3. При использовании устройства для электропитания интегральных микросхем на его выходе долженбыть предусмотрен сглаживающий фильтр.Преобразователь работает следующимобразом.МДП-транзистор 2 включен так, чточерез него на остальную часть схемыпроходит только положительная полу, волна входного напряжения. Порог открывания МДП-транзистора 2 определяется его напряжением отсечки Б . ПриЮпревышении входным положительным напряжением величины Бо, открываетсяЬЩП-транзистор 1 и на нагрузке 7 появляется выходное...

Номер патента: 1325195

Опубликовано: 23.07.1987

Авторы: Громов, Тятюшкин, Фартушина

МПК: F04B 37/08

Метки: вакуумный, крионасос

...теплообменник 13, подключенный при помощи управляемого вентиля 14 к входу компрессора 2 и рдзмецр(нный на входном трубопроводе 1 О, который снабжен упрдвляемым вентилем 15, расположенным перед теплообменником 13, д змеевик 8 экрана 6 дополнительно подключен при помо(ци управляемого вентиля6 к выходу компрессора 2. Крионасос работает следую(цим обрдзом.Холодильная машина, состоящая из компрессора 2 и расширителя 3 охлаждает экран 6 и криопанель 7 при помощи теплообменников 4 и 5 до 60 - 80 К и 16 20 К соответственно. При этом нд поверхности экрана 6 конленсируются углеводороды, пары воды, а нд криопанели 7 коцдецсцруются азот, кислород, аргон и т.п.Часть криодгента через частично открытые вентили 14 и 16, минуя расширитель 3,...

Номер патента: 1324728

Опубликовано: 23.07.1987

Авторы: Громов, Крамаренко, Назаров

МПК: B21D 43/14, B30B 15/30

Метки: выдачи, заготовок, поштучной

...33 на кронштейне 16,25 30 35 40 45 50 55 Управление работой шарикового замка18 осуществляется рычагом 34, шарнирносвязанным одной опорой с осью 35, неподвижно установленной в приливе стакана24, а другой опорой через установленныена нем полуоси 36 - с сепаратором 19.Правый конец рычага 34 имеет возможностьконтактирования срукой робота 37.Фиксация в рабочей позиции кассет 11осуществляется установленным на опорномдиске 5 и подпружиненным относительно последнего фиксатором 38, взаимодействующим с одним из нескольких отверстий 39,выполненных в поворотном кольце 7 противкаждого очкового отверстия 9. Управлениеработой фиксатора 38 осуществляется педалью 40, связанной с ним гибким элементом 41,Исходное положение подъемной вилки26 - ниже...

Номер патента: 1322048

Опубликовано: 07.07.1987

Авторы: Громов, Тимонин, Фалин, Фокин

МПК: F26B 17/10

Метки: аппарат, дисперсных, сушки

...гашения осевого вихря.На фиг. 1 показан аппарат, общий вид; на фиг, 2 - узел 1 на фиг. 1,Аппарат содержит цилиндроконический корпус 1, патрубок 2 ввода исходной газо- взвеси с завихрителем 3, тангенциальный патрубок 4 для ввода дополнительного теплоносителя, осевой патрубок 5 для вывода отработавшего теплоносителя, вихрегаситель 6 в виде цилиндра 7 со штырями 8.Оптимальное соотношение диаметра патрубка 5 для вывода отработавшего теплоносителя, диаметра цилиндра 7 и габаритного размера в плане штырей 8 следующее: цилиндр 7 имеет диаметр, равный 10,15 0,30) Д, а штыри - 10,45 - 0,55) Д, где Д - диаметр патрубка вывода отработавшего теплоносителя. Штыри целесообразно выполнять Г-образной формы.Аппарат работает следующим...

Номер патента: 1321440

Опубликовано: 07.07.1987

Авторы: Громов, Сандакова, Шелепов

МПК: B01D 21/24

Метки: вертикальный, отстойник

...5 подачи исходной воды, верхним сливным патрубком 6, над которым установлен отсекатель 7, и нижним сливным патрубком 8, выполненным расширяющимся книзу и снабженным в нижней части отражательным щитом 9, под которым установлен конический отражатель 10, водосборный лоток 11, трубопровод 12 отвода осветленной воды и трубопровод 13 отвода шлама. Отсекатель 7 выполнен в виде перфорированного диска, расположенного горизонтально ниже переливной кромки водосборного лотка 11. Вертикальный отстойник работает сле. дующим образом.Сточная жидкость по трубопроводу 5 подается в гидроциклон 4, в котором происходит предварительное осветление воды от взвешенных веществ. Предварительно осветленная вода отводится из гидроциклона 4 через сливной...

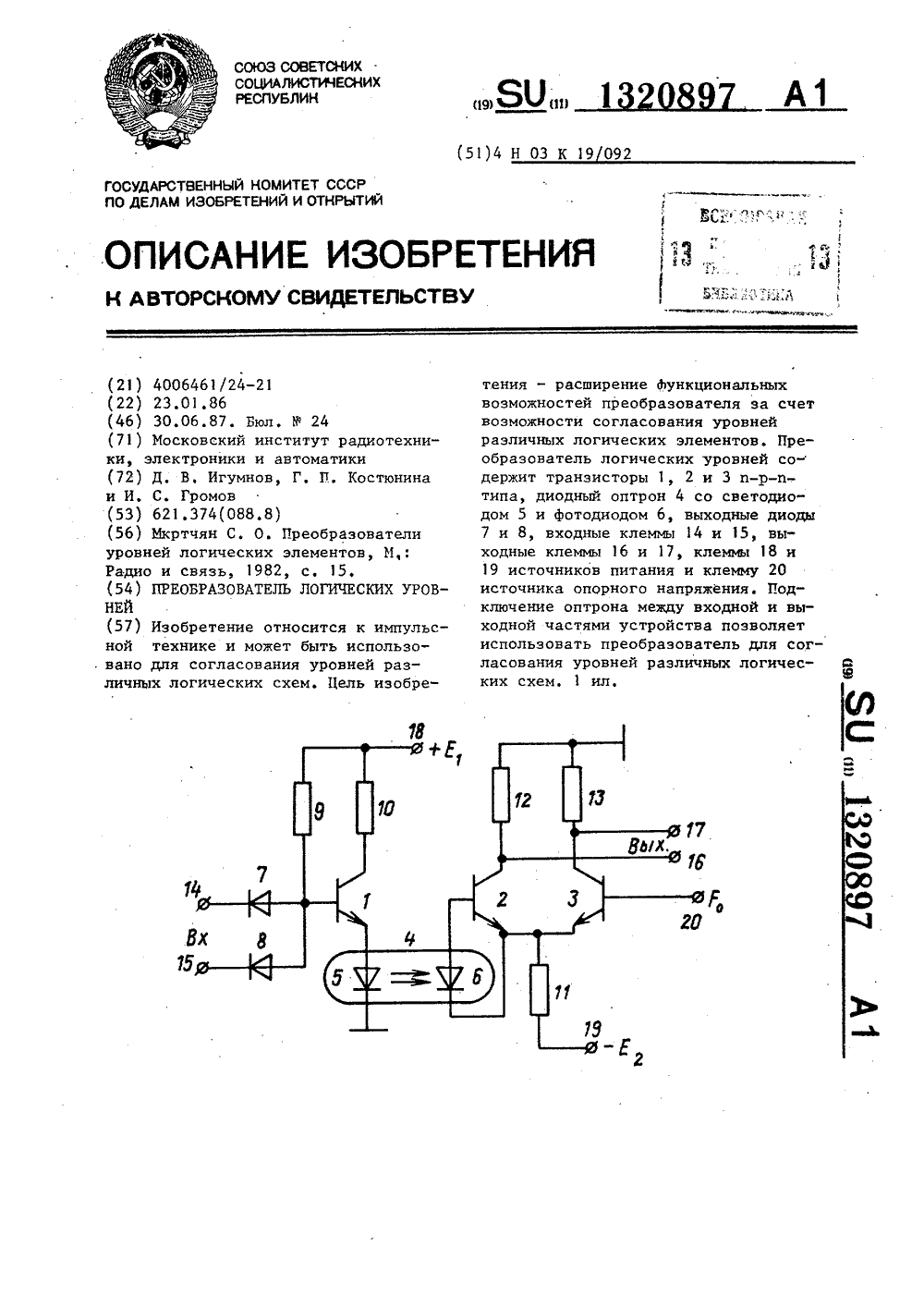

Номер патента: 1320897

Опубликовано: 30.06.1987

Авторы: Громов, Игумнов, Костюнина

МПК: H03K 19/092

Метки: логических, уровней

...к клемме 20 источника опорного напряжения.На клемме 18 присутствует положительное напряжение источника питания Е а на клемме 19 - отрицательное напряжение источника питания Е. Транзистор 1 вместе с диодами 7 и 8, резисторами 9 и 10 образуют входную часть устройства, являющуюся структурой ТТЛ или диодно-транзисторной логики. Транзисторы 2 и 3 вместе с резисторами 1 - 13 образуют выходную часть устройства, являющуюся структурой ЭСЛ, Связь между входной и выходной частями устройства осуществляется с помощью анодного оптрона 4. фотодиод 6 в оптроне 4 работает в фотогальваническом режиме1 При закрытом транзисторе 1 ток через светодиод 5 протекать не будет, следовательно, фотодиод 6 не выраба 0897 2 тывает ЭДС. При открытом...

Номер патента: 1320700

Опубликовано: 30.06.1987

Автор: Громов

МПК: G01N 3/08

Метки: испытания, образцов, растяжение

...реме 2 установлен механизм,крепления захватов 14 и 16, который выполнен л виде пластин 22 и 23, закрепленных соответственно при помощи силоизмерителя 24 на раме 2 и на траверсе 6. На пластине 22 симметрично относительно отверстия 12 с поворотным штырем 10 закреплена пара штифтов 25 и 26, На боковой поверхности штифта 25 выполнена кольцевая канавка 27. На пластине 23 закреплены аналогичные штифты (не показаны). В захвате 14 выполнены отверстия 28 и 29, оси которых перпендикулярны оси захватов 14 и 16. Отверстия 28 и 29 расположены симметрично отверстию 12 и предназначены для взаимодействия со штифтами 25 и 26. Аналогичные отверстия (не показаны) выполнены в захвате 16 и предназначены для взаимодействия с соответствующими штифтами...

Номер патента: 1320623

Опубликовано: 30.06.1987

Авторы: Авдеев, Громов, Осипенко, Полуэктов

МПК: F26B 9/06

Метки: сушилка-закром

...вниз.Взаимное расположение конусов диафрагмы таково, что вертикальная проекция нижнего обреза конуса 8 проходит через обрез раструба 3, а образующие конусов диафрагмы параллельны соответственно днищу 6 и раструбу 3. Верхние обрезы конусов деЛят расстояние между конусами днища и раструба в отношении о:6: с = 1:3: :1 (Фиг.2). Вертикальная проекция ,линии пересечения обвазчоших наружного 9 и внутреннего 8 конусов проходит через линию пересечения образующих днища 6 и раструба 3.Сушилка работает слелующим образом.В кольцевую камеру 7 между внутренней 2 и наружной 1 перфорированными обечайками засыпают зерно, а в коллектор 5 по воздуховоду 4 подают агент сушки, По мере подсыхания зерно начинают выпускать через выпускное отверстие конического...

Номер патента: 1319330

Опубликовано: 23.06.1987

Авторы: Глезин, Громов, Мильштейн, Резницкий

МПК: H05G 1/26

Метки: гамма-облучателей, настройки, поля, радиационного, рентгеновских

...из опорных уровней и формирования сигналов управления срабатыванием пишущего узла 7 или пишущего узла 7 и привода 6 при совпадении сигнала детектора 1 с одним из пороговых уровней и при достижении сигналом фотодетектора 3 заданного уровня.Устройство работает следующим образом.Световое поле центратора облучателя имеет вид (фиг. 3) светлого квадрата с темным визирным крестом. Все устройство в описанном варианте двухкоординатной системы перемещения размещается относительно светового поля центратора так, чтобы его края проходили под углом 45 к коодинатным направлениям системы перемещения, что необходимо для наличия пересечения фотодетектором в равных условиях всех сторон светового поля.В начале работы каретку 4 с детектором 1 и...

Номер патента: 1319254

Опубликовано: 23.06.1987

Авторы: Громов, Касаткин, Лавров, Ястребов

МПК: H03K 3/286

Метки: триггер

...коллекторы шунтируют базы транзисторов 1, 6 и 7. Коллекторный ток транзистора 10 ответвляется транзистором 5 из базы транзисто319254 5 10 15 20 Фор,чула изобретения 25 30 35 40 45 50 55 13ра 6, последний заперт и не влияет на состояние транзисторов 2, 4 и 8. Базы транзисторов 6 и 7 через транзистор 5 и управляющий входом 13 транзистор заземлены. Транзистор 7 открыт, ток его коллектора втекает в базу транзистора 3, вызывая его отпирание. Транзистор 3 входит в режим насыщения, его коллекторы шунтируют базы транзисторов 1, 4, 6 и 7.Для более надежной работы триггера целесообразно известными путями (например, перекос токов инжекторов) сделать включение транзистора 5 более быстрым, чем включение транзистора 6. Так как транзистор 5 (в первый...

Номер патента: 1319253

Опубликовано: 23.06.1987

Авторы: Громов, Касаткин, Лавров, Ястребов

МПК: H03K 3/286

Метки: триггер

...токов транзисторов 7 и 12. На выходе 6 и на базе транзистора 1 устанавливается сигнал логической 1, транзистороткрывается, на выходе 4 и на базе транзистора 5 устанавливается сигнал логического 0.Пары транзисторов 1, 2 и 5, 7 соответственно работают как инжекционные вентили и образуют бистабильную ячейку.Токи транзисторов 2 и 7 задаютсяшиной 3 тока питания, Если на вход 10 подан сигнал логического 0, то коллекторный ток транзистора 9 ответвляется в управляющий входом 10 транзистор, транзистор 8 закрыт. Ток коллектора транзистора 12 поступает в базу транзистора 11, последний открыт, его коллекторный ток 20 ответвляет ток коллектора транзистора 2.Транзистор 1 закрывается, на выходе 4 и на базе транзистора 5 устанавливается сигнал...

Номер патента: 1319011

Опубликовано: 23.06.1987

Авторы: Городничева, Громов, Игумнов, Костюнин

МПК: G05F 3/24

Метки: источник, опорного

...1 подключена к общей шине 6, сток - к выходному выводу 5, а исток соединен с одним выводом резистора 2, второй вывод которого соединен с одним выводом резистора 3 и затвором МДП-транзистора 1. Второй вывод резистора 3 подключен к входному выводу 4. Переходы подложка - исток и подложка - сток имеют разные вольтамперные характеристики. 20Входное и выходное напряжения имеют отрицательную полярность. Последовательно включенные резисторы 2 и 3 и смещенный в прямом направлении р - п переход исток - подложка МДП-транзистора 1 образуют обычный диодный стабилизатор, в котором роль балластного сопротивления играют резисторы 2 и 3. Таким образом, напряжение на истоке МДП-транзистора 1 уже являются относительно стабильным. Это напряжение через...

Номер патента: 1317472

Опубликовано: 15.06.1987

Авторы: Громов, Степанов

МПК: G09B 25/04

Метки: демонстрации, здания, моделей

...фиг.З - план рычажного механизма перемещения частей здания,Установка для демонстрации модели здания состоит из неподвижной станины 1 монтажной плиты 2, на которой укреплена нижняя неподвижная часть 3 раздвижной по плоскости горизонтального разреза модеЛи. Над ней располагается верхняя подвижная часть 4 модели здания, закрепленная на кронштейнах 5 (Лиг.2). Кронштейны 5 снабжены роликами 6, перемещающимися по направляющим 7, и в точке А (фиг,З шарнирно присоединены к рычажному механизму 8 перемещения.Рычажный механизм 8 перемещения в точке Б закреплен на монтажной плите 2, а в точке В,шарнирно соединен с планшетом 9, на котором размЕщен чертеж плана задания. Планшет 9 снабжен ручкой 10,, Модель здания работает следующим образом....

Номер патента: 1310585

Опубликовано: 15.05.1987

Авторы: Громов, Добкин, Зайончковский, Комков, Невяжский, Телегин

МПК: F22B 33/00, F23K 5/00

Метки: жидкого, подачи, подготовки, топлива

...топлива по топливопро 2 р воду 3 с низкой температурой, затрудняющей перекачку и ухудшающей егосжигание, открывают вентиль 25 подачи топлива на пусковую горелку 9 после пускового подогревателя 10 и за тем вентиль 24 для заполнения расходного бака 7, Затем включают циркуляционный насос 8, открывают вентили20, 17, 22, 23 и 19. Топливо циркулирует по замкнутым контурам 7 - 8 - 30 19 - 5 - 17 - 7 и 7 - 8 - 22 - 1423 - 7. Продукты сгорания топливапусковой горелки 9 после скруббера11 в виде парогазовой смеси конденсируются на подогревателе 14 и водо подогревателе 15 и отдают тепло длянагрева циркулирующего топлива и греющей среды (воды). Регулирование расхода в каждом из контуров или отключение одного иэ них производят авто 4 р матически...

Номер патента: 1309158

Опубликовано: 07.05.1987

Авторы: Громов, Портной

МПК: H02H 5/04

Метки: защиты, тепловой, электродвигателя

...интегралу от квад рата номинального тока1309158 К -который поступает на умножения, на второй пает с задатчика 13 нальный заданной зон Чь Указанные величи блоке 9 умножения и го на вход коррекции жения поступает сигна величине скорректиров вительности первый вход блока 9 вход которого постусигнал, пропорциое нечувствительности ны перемножаются в с выхода последне- регулятора 14 полол, пропорциональный анной зоны неччвст(7) 45 пропорциональныи таконости, при установкере положения позициородвигатели нажимных и зоне нечувствитель которой в регулято иной системы элект винтов работают в вого элемента 7 сравнения на первый вход второго блока 8 деления поступает сигнал На входы второго элемента 1 О сравнения поступают сигналы с выходов...

Номер патента: 1307191

Опубликовано: 30.04.1987

Авторы: Авдеев, Громов, Полуэктов

МПК: F26B 17/12

Метки: зерносушилка

...4 и внутреннюю сту"пенчатую 5 перфорированные стенкии образующие центральный газовыйкороб 6 с устройствами 7 для подвода сушильного агента,Сушилка работает следующим образом.Исходное влажное зерно подаетсяс помощью загрузочного устройства в 20шахту 1, проходит между гладкой наружной 4 и внутренней ступенчатой5 перфорированными стенками, продувается сушильным агентом, подаваемымв центральный газовый короб 6 с помощью устройства 7. При движении отзагрузочного устройства к разгрузочному расстояние между цилиндрическимиперфорированными стенками, т.е. тол"щина продуваемого слоя зерна, ступенчато увеличивается, что позволяетулучшить использование сушильногопотенциала газообразного агента итем самым снизить энергоэатраты. Со"отношение...

Номер патента: 1304770

Опубликовано: 23.04.1987

Авторы: Громов, Дьяченко, Макшанцев

МПК: A01C 1/00, A01C 9/00

Метки: картофеля, клубней, резки, семенных

...от электродвигателя (не показан).Кгг ггггогггийся конвейер 3 подвешен ца кагдгогиихсг гголвескдх 14 с возоностю ггривеления в лвижецие шатуном 15 от тихохочггого вала мультиггликдторс 13, лсг 5 г с.го возврдтнсг-ггостуггате.гьггого движения. 35 Возможно выполцсцие стругг н виде бесконечны с замкнутых контуров 16 (фиг. 3), охватывающих приводные шкивы 17, жестко закрепленные ца быстроходггом валу 4 О мулыипликатора 13, цатяжньн. 18 и ооволцые 19 гцкивы. Г 1 ри этом режущие ветви струн 20 ггрохолят через прорези О в желобах 9 наклонного участка 5 качающегося конвейера 3.Устройство лля резки семенных клубней картофеля работает следующим образом. Семенные клубни картофеля, подлежащие резке, подают в бункер 1, например, выгрузным...

Номер патента: 1303177

Опубликовано: 15.04.1987

Авторы: Васильев, Громов, Новожилов

МПК: B01D 53/18

Метки: аппарата, жидкости, нисходящего, отклонения, потока, стенок

...дополнительное сопротивление для пара в связи с уменьшением суммарного проходного сечения для пара, что особенно заметно при больших скоростях пара. Расстояние более одного К способствует разбрызгиванию капель жидкости, стекающих с отклоняющего кольца, т.е. приводит к потере жидкости, а также к неоправданному увеличению габаритов устройства. Наружный диаметр отклоняющей части кольца-втулки больше внутреннего диаметра расположенного над ним отклоняющего кольца. Значение этого превышения определяется углом наклона плоскостей отклоняющих колец к оси аппарата. Для наиболее приемлемых углов наклона 10 - 20 наружный диаметр кольца-втулки Р = = (1,2 - ,5) 2 К; внутренний диаметр определяется исходя из максимально возможных потоков...

Номер патента: 1300665

Опубликовано: 30.03.1987

Авторы: Глезин, Громов, Лейченко, Мильштейн

МПК: H05G 1/26

Метки: выхода, излучателя, параметров, радиационного, рентгеновского

...8 де,ления. В этом варианте устройство предназначено для измерения мощности дозы. При измерении дозы дополнительно вводится интегратор между измерителем 9 и схемой 8 деления.Устройство работает следующим образом.При установке детекторов 1 и 2 в 35 поле рентгеновского излучения в них вырабатываются токи, текущие навстречу друг другу. Перемещением управляющего вывода измерительного резистора 4 оператор устанавливает на нуль 40 нуль-орган 3. Я этом положении определяется величина эффективной энергии рентгеновского излучения по шкале на измерительном резисторе 4. После этого на корректирующем резисторе 6 ус танавливают его управляющим выводом ту же величину эффективной энергии, Шкала эффективных энергий на корректирующем резисторе 6...

Номер патента: 1299841

Опубликовано: 30.03.1987

Авторы: Бобровник, Гобралев, Громов, Краснов, Скойбеда, Федин

МПК: B60K 7/00, F16D 11/10

Метки: ведущего, включения, колеса, муфта, привода, средства, транспортного

...Поршень 12 гидроцилиндра 6 выполнен с двумя проточками, образующими полости 13 и 14, и отверстиями 15 и 16, соединяющими бесштоковую полость 17 с полостью 13. Отверстия 18 и 19 соединяют гидроцилиндр с источником давления, а отверстие 20, диаметрально противоположное отверстию 19, - гидроцилиндр 6 с гидромотором 2. На линии 21, соединяющей гидромотор с цилиндром, установлен гидрораспределитель 22. Пружина 23 через стакан 24 удерживает полумуфту 3 в выключенном положении. Расстояния между удаленными стенками проточек для обеспечения частичного перекрытия определяется из выражения+( Б ( А + (ф + ф)где д и д 2 - диаметры отверстий;Б - расстояние между удаленнымистенками проточек;А - расстояние между осями отверстий, соединяющих гидро-...

Номер патента: 1298863

Опубликовано: 23.03.1987

Авторы: Громов, Игумнов, Костюнина, Масловский

МПК: H03K 3/353

Метки: триггер

...инжектируются дырки, которые экстрагируясь переходомсток - подложка, образуют на стокеизбыточный заряд, обуславливающий появление инжекционного напряжения Г,.Максимальная .величина У, определяется равновесной высотой потенциаль 3 2ного барьера р-п-перехода, которая для кремниевых структур примерно равна 0,7 В. Для успешной работы триггера необходимо, чтобы пороговые на-. пряжения (напряжения отсечки) Ц 1 ЩП- транзисторов 2 и 3 были меньше 0,7 В.При открытом состоянии МДП-транзистора 2 от источника питания протекает ток по цепи шина 3 - исток- подложка МДП-транзистора 1 - сток - исток МДП-транзистора 2. В результате на стоке МДП-транзистора 1 появляется напряжение У , которое, поступая на затвор МДП-транзистора 2, поддерживает его...

Номер патента: 1298350

Опубликовано: 23.03.1987

Авторы: Громов, Розенбаум, Слепцов, Стеценко, Столяров, Фрайман, Шамес

МПК: E21C 41/04

Метки: кровли, первичной, посадкой, труднообрушаемой

...при достижении ею предельного пролета, поддержание консоли непосредственной кровли, деление лавы по ее длине на части, остановку одной части лавы, расстыковку механизированной крепи и выемку полезного ископаемого другой части лавы, о т л и ч а ю щ и йс я тем, что, с целью повышения безопасности работ за счет снижения вредного влияния первичной посадки кровли, остановку одной части лавы и расстыковку механизированной пи произвсщят после ее отхода от г ицы столба на величину не более 2/3 предельного пролета кровли, причем выемку полезного ископаемого в указанных частях лавы ведут последовательно до обрушения в них кровли, после чего части лавы совмещают, осуществляют стыковку механизированной крепи и продолжают отработку столба лавой...

Номер патента: 1295504

Опубликовано: 07.03.1987

Автор: Громов

МПК: H03F 1/32

Метки: усилитель

...2 тока, базовый делитель 3,коллекторный резистор 4, разделительный конденсатор 5, источник 6 питания, а также диод 7, параллельнуюкорректирующую КС-цепь 8, режимныйрезистор 9 и развязывающий конденсатор 10.Усилитель работает следующим об Оразом.Входной сигнал через разделительный конденсатор 5 поступает на базутранзистора 1, усиливается им и вы 25деляется на коллекторном резисторе 4.Генератор 2 тока обеспечивает постоянство суммы мгновенных значенийэмиттерного тока транзистора 1 и токадиода 7, Под воздействием входногосигнала образуется приращение токаэмиттера транзистора 1. Этому приращению соответствует одинаковое повеличине, но противоположное по знаку приращение тока диода 7. В результате эквивалентное сопротивление в...

Номер патента: 1293824

Опубликовано: 28.02.1987

Авторы: Громов, Игумнов, Костюнина, Масловский

МПК: H03F 3/04

Метки: инжекционным, питанием, усилитель

...содержит первый 1, второй 2 и третий 3 транзисторы, диод 4, источник 515 входного сигнала и источник 6 питания. Источник 6 питания смещает эмиттерные переходы первого и третьего транзисторов 1 и 3 н прямом направлении. Первый и третий транзисторы 1 и 3 являются питающими и выполняют 25 функции инжекторов. Между коллекторами первого 1 и третьего 3 транзисторов присутствует напряжение, примерно в два раза большее, чем инжекционное напряжение на одиночном питающем транзисторе (инжекторе), Таким образом, на выходе устройства может иметь место напряжение, составляющее удвоенную величину равновесного б",рьера р-и-перехода (без учета35 падения напряжения на базах транзисторов). Следовательно, в предлагаемом усилителе напряжение питания...

Номер патента: 1291461

Опубликовано: 23.02.1987

Авторы: Громов, Жуков, Колузаев, Кравчинский, Панин, Солдаткина

МПК: B60M 3/00

Метки: заземления, метрополитена, сети, тяговой

...управления коммутационных аппаратов 5.Устройство работает следующим образом.В нормальных условиях эксплуатации линии метрополитена устройство заземления находится в режиме диспетчерского телеуправления и механически сблокированные разъединители 14 так же, как и коммутационные аппараты 5 и 18, - включены.Ночью, после прекращения на линии движения поездов и отключения электродиспетчером по системе телеуправления всех коммутационных аппаратов 5 преобразовательных агрегатов 6, элемент 9 напряжения на шинах 3 и 4 распределительного устройства тяговой сети подстанции обесточится и контакты 15 и 16 задействуют питание цепей блока 2 управления элемента 1. 5 О 5 20 25 30 35 40 45 50 55 После этого электродиспетчер по системе телеуправления...

Номер патента: 1289709

Опубликовано: 15.02.1987

Авторы: Громов, Зимарьков, Калинин, Костылева, Кучумов

МПК: B60L 3/12

Метки: движения, параметров, средства, транспортного

...канале прекратится.- В зависимости от состояния задатчика 9 режимов движения различают два режима работы локомотива: "Тяга" и "Тормоз" ("Выбег"), Это является определяющим в процессе выбора канала от одного из импульсных датчиков 1 частоты вращения колесных пар, частота импульсов которого и принимается за информационную частоту, поступая на выход устройства. В режиме "Тормоз" ("Выбег") в устройстве выбирается в качестве информационного и передается на выход для вычисления координат движения сигнал с максимальной частотой от импульсного датчика 1 частоты вращения колесных пар, в режиме "Тяга" - канал с минимальной частотой. Задатчик 9 режимов движения соединен с входом коммутатора 7 режима,Если на вход коммутатора 7 режима...

Номер патента: 1288517

Опубликовано: 07.02.1987

Авторы: Абрамов, Васильев, Громов, Кашина, Тюрин

МПК: G01M 3/04

Метки: герметичности

...открывают вентиль, соединяющий присоску а гелиевым течеискателем, а вентиль, соединяющий присоску с механическим насосом закрывают. Таким образом, весь поток газов иэ присоскипоступает в течеискатель. Фиксируютпоказания от контрольной течи и давление на течеискателе. Затем все вентили закрывают, в присоску напускаютатмосферный воздух, после чего присоску переносят на изделие. Послесоздания вакуума в присоске и открытия вентиля, соединяющего течеиска 10 15 20 25 30 35 40 тель с присоской, фиксируют показания на течеискателе от поступающей в течеискатель смеси газов при том же давлении в камере течеискателя, при котором фиксировали поток гелия на имитаторе поверхности. Уменьшение величины сигнала свидетельствует о подсосе воздуха через...

Номер патента: 1288515

Опубликовано: 07.02.1987

Авторы: Абрамов, Васильев, Громов, Кашина, Сапожников

МПК: G01M 3/02

Метки: герметичности

...1 с уплотнительнь 1 миэлементами 2, предназначенную дляустановки на поверхности изделия 3.Вакуумная камера-присоска 1 плотноохватывает сетку 4 и лист 5 из открытопористого материала. Лист 5 выполнен с поперечными перегородками6 и делит вакуумную камеру-присоску1 на две полости - верхнюю 7 и нижнюю 8.Система вакуумирования (не показана,) соединена с верхней полостью7Для измерения вакуума в нижнейполости 8 установлен вакуумный датчик 9.Устройство работает следующим образом.В вакуумную камеру-присоску 1вставляют сетку 4 для предотвращения выпадания листа 5, а затемвставляют поперечные перегородки6, выполенные иэ алюминиевого сплаваи представляющие собой сотовую решетку со стороной ячейки 10 мм и высотой 15 мм. Ячейки заполняют листами 5...

Номер патента: 1286706

Опубликовано: 30.01.1987

Автор: Громов

МПК: E04G 1/24

Метки: передвижные, подмости

...поручень 10 и соосно с ним часть ограждения 11, имеющая разъемное соединение со смежной стойкой каркаса 1. На нижнем конце поворотной втулки 9 закреплен хомут 12, к которому подвижно прикреплена одна из стоек лестницы 5, имеющая на верхнем конце шарнирно-гговоротную муфту 13, обеспечивающую поворот стойки лестницы вокруг своей оси, а другая стойка лестницы закреплена на смежной стойке каркаса с возможностью разъема на кронштейне 14. Устройство работает следующим образом.Подмости перекатываются к месту работы, поворотную лестницу 5 устанавливают на удобную для входа сторону подмостей. Для этого поворачивают лестницу 5, взаимосвязанную с поворотной втулкой 9 и ограждением с поручнем 10, вокруг стойки 2. При этом вторая стойка лестницы...
