Преобразователь логических уровней

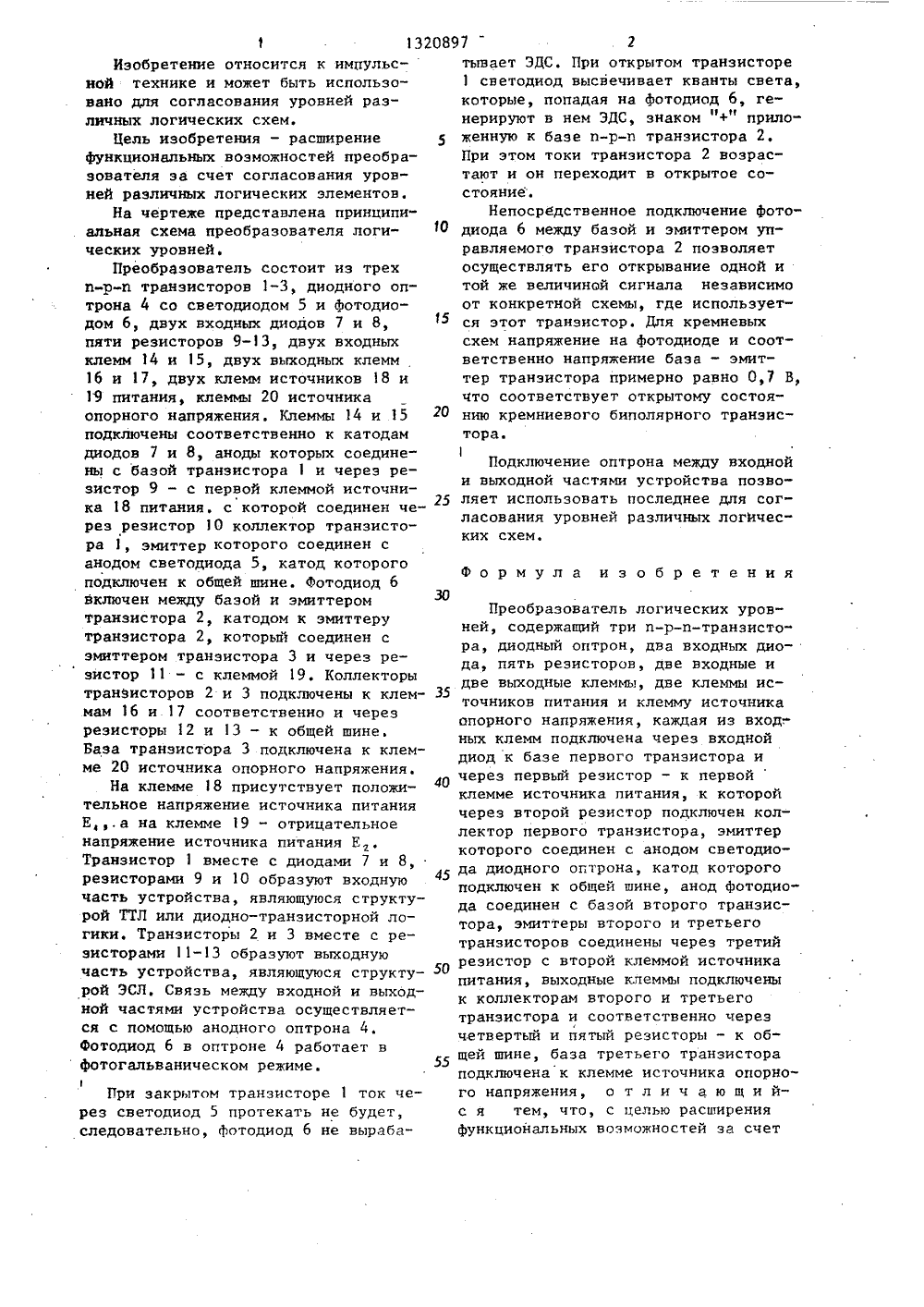

ОПИСАНИЕ ИЭОБРЕТЕНИ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ х 3 ина реобразователилементов, М,:с 15 Ра (5 НЕ Х УРОВ(57) Изобре ной техн . вано для личных ло сится к импульс быть использоуровней разм. Цель изобреике и может согласовани гических сх ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТ СПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ(56) Мкртчян С. О. Пуровней логических эдио и связь, 1982,4) ПРЕОБРАЗОВАТЕЛЬ ЛОГИЧЕСКИ ЯО И 20 Ща51)4 Н 03 К 19 0 тения - расширение Функциональныхвозможностей преобразователя за счетвозможности согласования уровнейразличных логических элементов. Преобразователь логических уровней со-держит транзисторы 1, 2 и п-р-итипа, диодный оптрон 4 со светодиодом 5 и фотодиодом 6, выходные диоды7 и 8, входные клеммы 14 и 15, выходные клеммы 16 и 17, клеммы 18 и19 источников питания и клемму 20источника опорного напряжения. Подключение оптрона между входной и выходной частями устройства позволяетиспользовать преобразователь для согласования уровней различных логических схем. 1 ил,5 10 15 20 25 35 40 45 50 55 1 132Изобретение относится к импульсной технике и может быть использовано для согласования уровней различных логических схем.Цель изобретения - расширение функциональных воэможностей преобразователя за счет согласования уронней различных логических элементов.На чертеже представлена принципиальная схема преобразователя логических уровней.Преобразователь состоит из трех п-р-и транзисторов 1-3, диодного оптрона 4 со светодиодом 5 и фотодиодом 6, двух входных диодов 7 и 8, пяти резисторов 9-13, двух входных клемм 14 и 15, двух выходных клемм 16 и 17, двух клемм источников 18 и 19 питания, клеммы 20 источника опорного напряжения. Клеммы 14 и 15 подключены соответственно к катодам диодов 7 и 8, аноды которых соединены с базой транзистора 1 и через резистор 9 - с первой клеммой источника 18 питания. с которой соединен через резистор 10 коллектор транзистора 1, эмиттер которого соединен с анодом светодиода 5, катод которого подключен к общей шине. Фотодиод 6 включен между базой и эмиттером транзистора 2, катодом к эмиттеру транзистора 2, который соединен с эмиттером транзистора 3 и через резистор 11 - с клеммой 9. Коллекторы транзисторов 2 и 3 подключены к клеммам 16 и 17 соответственно и через резисторы 12 и 13 - к общей шине. База транзистора 3 подключена к клемме 20 источника опорного напряжения.На клемме 18 присутствует положительное напряжение источника питания Е а на клемме 19 - отрицательное напряжение источника питания Е. Транзистор 1 вместе с диодами 7 и 8, резисторами 9 и 10 образуют входную часть устройства, являющуюся структурой ТТЛ или диодно-транзисторной логики. Транзисторы 2 и 3 вместе с резисторами 1 - 13 образуют выходную часть устройства, являющуюся структурой ЭСЛ, Связь между входной и выходной частями устройства осуществляется с помощью анодного оптрона 4. фотодиод 6 в оптроне 4 работает в фотогальваническом режиме1 При закрытом транзисторе 1 ток через светодиод 5 протекать не будет, следовательно, фотодиод 6 не выраба 0897 2 тывает ЭДС. При открытом транзисторе1 светодиод высвечивает кванты света,которые, попадая на фотодиод 6, генерируют в нем ЭДС, знаком +" прило"женную к базе и-р-и транзистора 2.При этом токи транзистора 2 возрастают и он переходит в открытое состояние.Непосредственное подключение фотодиода 6 между базой и эмиттером управляемоге транзистора 2 позволяетосуществлять его открывание одной итой же величиной сигнала независимоот конкретной схемы, где используется этот транзистор. Для кремневыхсхем напряжение на фотодиоде и соответственно напряжение база - эмиттер транзистора примерно равно 0,7 В,что соответствует открытому состоянию кремниевого биполярного транзистора.Подключение оптрона между входнойи выходной частями устройства позволяет использовать последнее для согласования уровней различных логичес"ких схем,Формула изобретения Преобразователь логических уровней, содержащий три п-р-и-транзистора, диодный ситрон, два входных диода, пять резисторов, две входные и две выходные клеммы, две клеммы источников питания и клемму источника опорного напряжения, каждая из вход-. ных клемм подключена через входной диод к базе первого транзистора и через первый резистор - к первой клемме источника литания, к которой через второй резистор подключен коллектор первого транзистора, эмиттер которого соединен с анодом светодиода диодного огтрона, катод которого подключен к общей шине, анод фотодиода соединен с базой второго транзистора, эмиттеры второго и третьего транзисторов соединены через третий резистор с второй клеммой источника питания, выходные клеммы подключены к коллекторам второго и третьего транзистора и соответственно черезГчетвертый и пятый резисторы - к общей шине, база третьего транзистора подключена к клемме источника опорного напряжения, о т л и ч а ю щ и йс я тем, что, с целью расширения функциональных возможностей за счетСоставитель Д, ШалягинРедактор И. Касарда Техред В.Кадар Корректор А. Обручар Тираж 901 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Заказ 2 б 67/56 Лроизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 3 1320897 4согласования уровней различных логи- непосредственно соединен с змиттеромческих элементов, катод фотодиода второго транзистора,
