Формирователь линейно-нарастающего напряжения

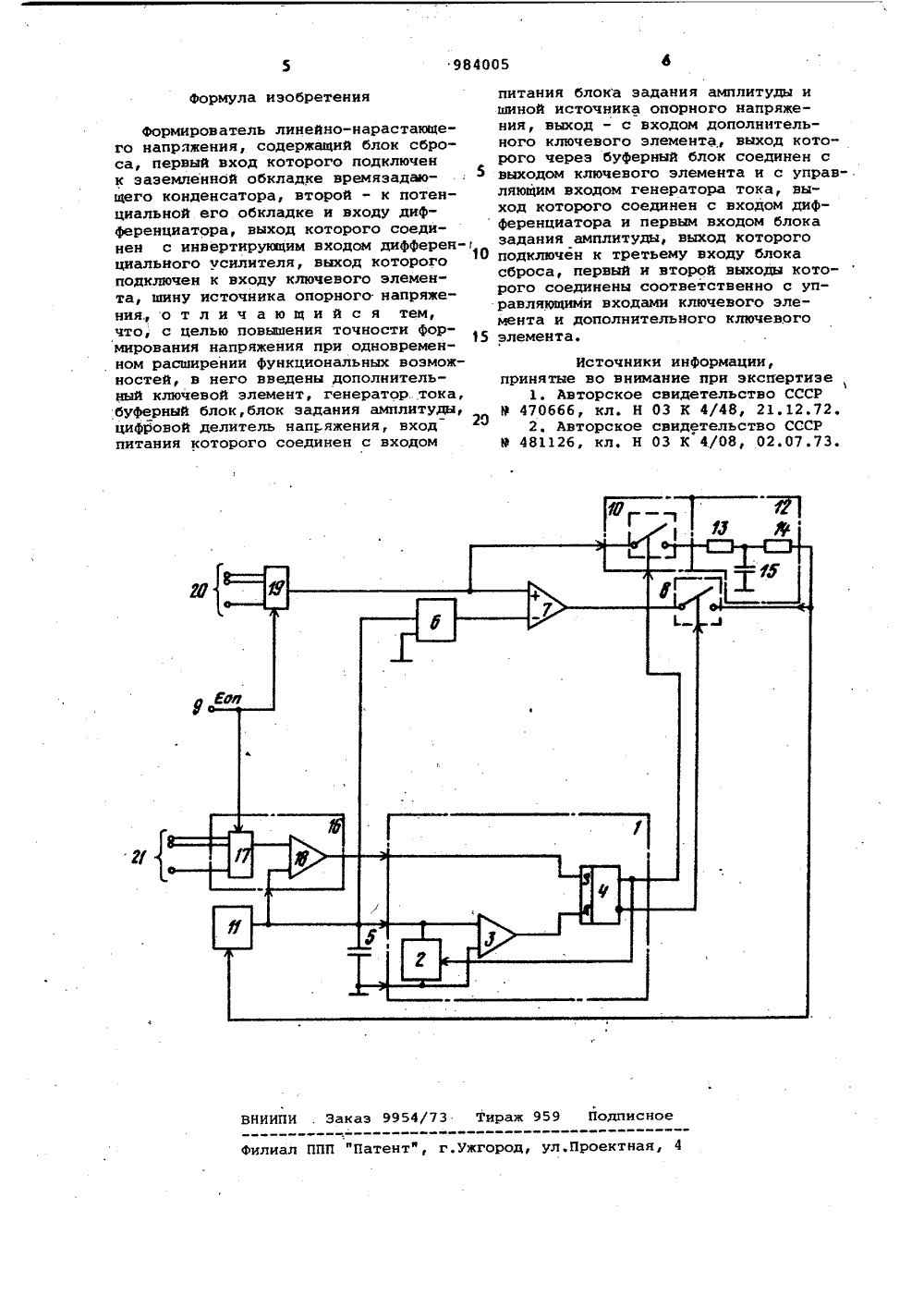

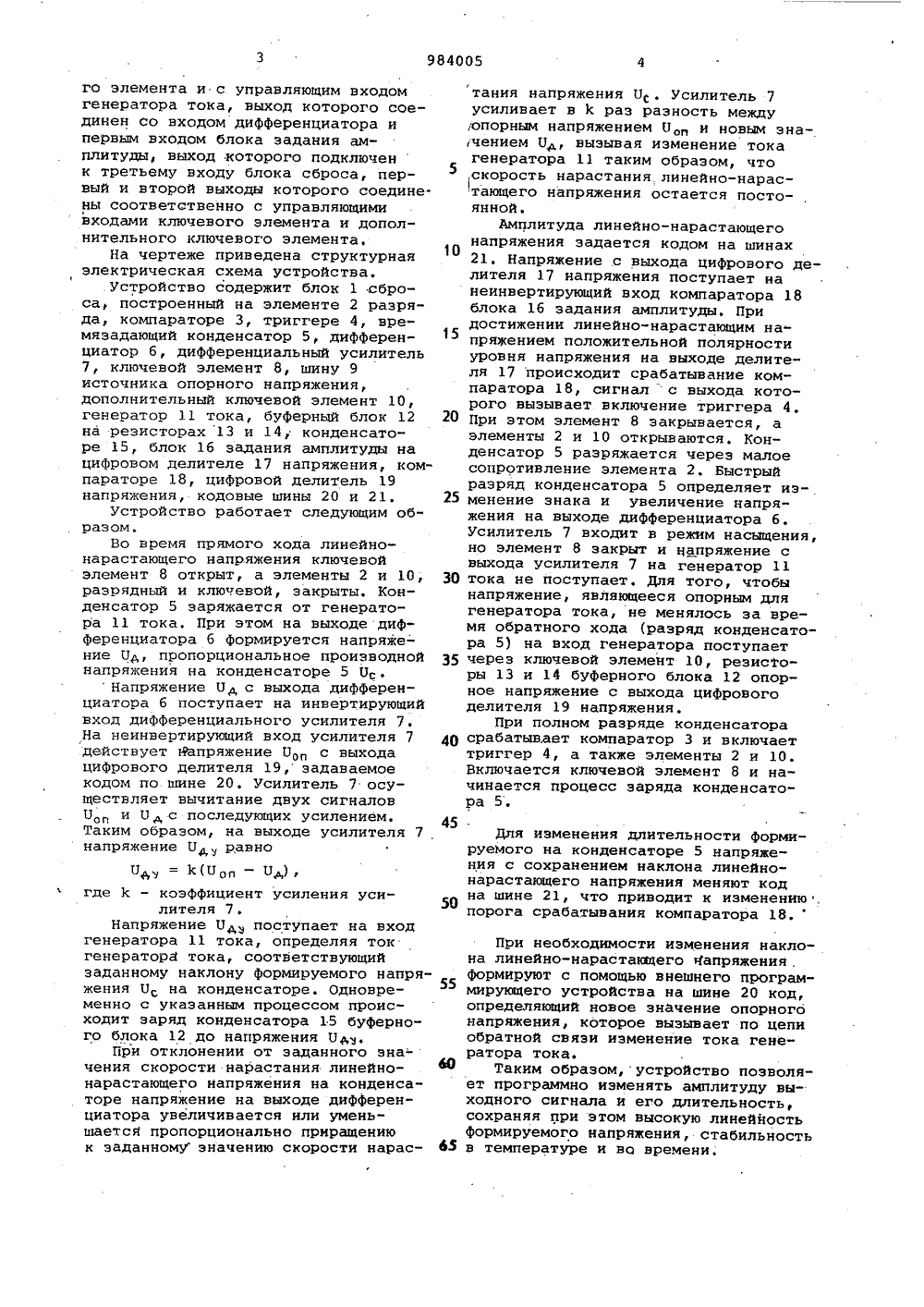

го элемента и с управляющим входом генератора тока, выход которого соединен со входом дифференциатора и первым входом блока задания амплитуды, выход которого подключен к третьему входу блока сброса, первый и второй выходы которого соединены соответственно с управляющими входами ключевого элемента и дополнительного ключевого элемента.На чертеже приведена структурная электрическая схема устройства.Устройство содержит блок 1,сброса, построенный на элементе 2 разряда, компараторе 3, триггере 4, времязадающий конденсатор 5, дифференциатор б, дифференциальный усилитель 7, ключевой элемент 8, шину 9 источника опорного напряжения, дополнительный ключевой элемент 10, генератор 11 тока, буферный блок 12 на резисторах 13 и 14, конденсаторе 15, блок 1 б задания амплитуды на цифровом делителе 17 напряжения, компараторе 18, цифровой делитель 19 напряжения, кодовые шины 20 и 21Устройство работает следующим образом.Во время прямого хода линейно- нарастающего напряжения ключевой элемент 8 открыт, а элементы 2 и 10, разрядный и ключевой, закрыты, Конденсатор 5 заряжается от генератора 11 тока, При этом на выходе дифференциатора б формируется напряже- ние Цд, пропорциональное производной напряжения на конденсаторе 5 0 .Напряжение Пд с выхода дифференциатора б поступает на инвертирующий вход дифФеренциального усилителя 7, На неинвертирующий вход усилителя 7 действует напряжение По с выхода цифрового делителя 19, задаваемое кодом по шине 20. Усилитель 7 осуществляет вычитание двух сигналов Пи Пд с последующих усилением. Таким образом, на выходе усилителя 7 напряжение ПравноПду = (Поп Пдгде к - коэффициент усиления усилителя 7.Напряжение Пд поступает на вход генератора 11 тока, определяя ток генератора тока, соответствующий заданному наклону формируемого напряжения П на конденсаторе. Одновременно с указанным процессом происходит заряд конденсатора 15 буферного блока 12 до напряжения Пд,При отклонении от заданного зна- чения скорости нарастания линейно- нарастающего напряжения на конденсаторе напряжение на выходе дифференциатора увеличивается или уменьшается пропорционально приращению к заданному" значению скорости нарастания напряжения ц. Усилитель 7усиливает в К раз разность между;опорным напряжением Ои новым значением Пд, вызывая изменение тока 5генератора 11 таким образом, чтоскорость нарастания, линейно-нарастающего напряжения остается постоянной.Амплитуда линейно-нарастающегонапряжения задается кодом на шинах21. Напряжение с выхода цифрового делителя 17 напряжения поступает нанеинвертирующий вход компаратора 18блока 1 б задания амплитуды. Придостижении линейно-нарастающим напряжением положительной полярностиуровня напряжения на выходе делителя 17 происходит срабатывание компаратора 18, сигнал с выхода которого вызывает включение триггера 4.20 При этом элемент 8 закрывается, аэлементы 2 и 10 открываются, Конденсатор 5 разряжается через малоесопротивление элемента 2. Быстрыйразряд конденсатора 5 определяет из менение знака и увеличение напряжения на выходе дифференциатора б.Усилитель 7 входит в режим насыщения,но элемент 8 закрыт и напряжение свыхода усилителя 7 на генератор 11 30 тока не поступает. Для того, чтобынапряжение, являющееся опорным длягенератора тока, не менялось за время обратного хода (разряд конденсатора 5) на вход генератора поступает 35 через ключевой элемент 10, резисторы 13 и 14 буферного блока 12 опорное напряжение с выхода цифровогоделителя 19 напряжения.При полном разряде конденсатора 4 О срабатывает компаратор 3 и включаеттриггер 4, а также элементы 2 и 10.Включается ключевой элемент 8 и начинается процесс заряда конденсатора 5.45Для изменения длительности формируемого на конденсаторе 5 напряжения с сохранением наклона линейно- нарастающего напряжения меняют код на шине 21, что приводит к изменению порога срабатывания компаратора 18,При необходимости изменения наклона линейно-нарастающего напряжения формируют с помощью внешнего програм мирующего устройства на шине 20 код,определяющий новое значение опорного напряжения, которое вызывает по цепи обратной связи изменение тока генератора тока.60 Таким образом, устройство позволяет программно изменять амплитуду выходного сигнала и его длительность, сохраняя при этом высокую линейность формируемого напряжения, стабильность 65 в температуре и ва времени.984005 формирователь линейно-нарастающего напряжения, содержащий блок сброса, первый вход которого подключен к заземленной обкладке времязадающего конденсатора, второй - к потенциальной его обкладке и входу дифференциатора, выход которого соединен с инвертирующим входом дифферен- циального усилителя, выход которого подключен к входу ключевого элемента, шину источника опорного напряжения., о т л и ч а ю щ и й с я тем, что, с целью повышения точности Формирования напряжения при одновременном расширении функциональных воэможностей, в него введены дополнительный ключевой элемент, генератор тока, буферный блок, блок задания амплитуды, цифровой делитель нап 1.яжения, вход питания которого соединен с входом НИИПИ . Заказ 9954/73 Т 9 Подписно"Патен жгород, ул.Проектная,или Формула изобретения питания блока задания амплитуды ишиной источника опорного напряжения, выход - с входом дополнительного ключевого элемента, выход которого через буферный блок соединен свыходом ключевого элемента и с управ-.ляющим входом генератора тока, выход которого соединен с входом дифференциатора и первым входом блоказадания амплитуды, выход которогоподключен к третьему входу блокасброса, первый и второй выходы которого соединены соответственно с управляющими входами ключевого элемента и дополнительного ключевогоэлемента. Источники информации,принятые во внимание при экспертизе,1Авторское свидетельство СССР 9 470 ббб, кл. Н 03 К 4/48, 21.12.72. 2, Авторское свидетельство СССР 9 481126, кл. Н 03 К 4/08, 02.07.73.
