Гречишников

Номер патента: 1328441

Опубликовано: 07.08.1987

Авторы: Герасимов, Гречишников, Сухоруков

МПК: E02F 3/627

Метки: каналов, опора, органа, планировщика, рабочего

...и одноименную полость гидроцилиндра 4 стабилизации, создавая на штоке .последнее усилие ,меньшее, чем сйла трения выносного ходового оборудования 1 о грунт, в направлении от рамы рабочего органа 2 к выносному ходовому оборудованию 1 в случае понижениябермы канала Составитель И.Синицкая Редактор И.Шулла Техред И.Верес Корректор В.Гирняк МЮЗаказ . 3459/32 Тираж 606 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5Производственно-полиграфическое предприятие, г.ужгород, ул. Проектная, 4 113Изобретение относится к землеройным машинам, а более конкретно кпланировщикам каналов,Цель изобретения - снижение энергоемкости и материалоемкости опорыпутем автоматизации...

Номер патента: 1327077

Опубликовано: 30.07.1987

Авторы: Белов, Гречишников, Курносов, Энно

МПК: G05D 23/19

Метки: импульсной, печи, подачей, режимом, тепловым, топлива

...с 1-с 1 Соответственно частота включенийдвухпозиционного регулирующего органа устройства уменьшается до нуляпри с 1 - -0 и 1 в 1, Общее количествовключений регулирующего органа приэтом по сравнению с работой при постоянном периоде следования импульсов(постоянной частоте) значительноменьше, что повышает располагаемыйресурс устройства в целом.На фиг. 1 изображена блок-схемапредлагаемого устройства; на фиг, 2временные диаграммы работы устройства,Устройство содержит термодатчик 1и задатчик 2 температуры, выходы которых соединены с элементом 3 сравнения, выход которого соединен свходом регулирующего блока 4, выходкоторого соединен с первым входомнуль-органа 5, с вторым входом которого соединен выход генератора б пилообразного напряжения, а...

Номер патента: 1307065

Опубликовано: 30.04.1987

Авторы: Балахнин, Гречишников, Реппих

МПК: F01P 1/02, F02P 7/00

Метки: внутреннего, воздушным, двигатель, зажигания, охлаждением, сгорания, системой, электронной

...цед 5 НО,0.ть нс Канал 8 цо Ес 1111 ОзДУхд Д;151 06 ДУс 1 ЦИГи НДРс 1 1 и цутрсн;ий огсек 9, в котором рдзмс;цены элсмс Гы 10 электронной систсмь 1 зажигания. Псрегородкд 7 ВыОлцс;д заодцо с зддцсй СТСЦКОЙ Э КОЖУХс Ц (СГсц 1ГС 1 Д ЦС 1)ЦСЦ дику,151 рцо цос.сдцсй, д мсжду сс с 1 ифсрцйОй иоерхцостью ц церсдцей стенкой 6 кожуха ынолцец зазор 11 для соединения канд.(д 8 цоддчи воздуха с в утренним от- С(.КОМ 9. 11 срсдц 51 ся СТ(."НКа 6 КОЖХд Ы- цолцца (. Отв(. Р(.1 цями 12 .ля 1)сс)сьвс)- ЦНЯ ОХЛс)3(,сс)1 ОЦЕСГО ВО 3,Ухс). 113311 сгель е)НУтРсццсГо сГОРс.НР)1 РдоотаСГ следующим Обрдзом.Возд) х, засасываемый через отверстия 12 3 цс;)СДНСЙ СХШКС 6 КОЖуХс 1, Зс)сс 1 СЫ 3 СГся снтцлятором, выполненным з(одно с мако- ИКО)1 4. ОСНОВНд 51 Мд(Сд...

Номер патента: 1293052

Опубликовано: 28.02.1987

Авторы: Барботько, Верещагин, Гречишников, Смолин

МПК: B60P 3/41, B60P 7/12

Метки: коник, лесозаготовительной

...балки 4 иможет служить опорой для балки 12рычага 5. Внутренняя поверхность конца рычага 5, обращенная внутрь коника, подобна внутренней поверхностинижнего участка направляющей 16. Коник лесозаготовительной машины выполнен таким образом, что при крайних положениях рычага 5, т,е. пол - ностью закрытом конике или полностью открытом рычаге, а также в момент касания обводным роликом 9 верхнего участка направляющей 16 обводной ролик 9 располагается на дуге окружности радиуса К, По мере перекатывания ролика 9 по направляющей 16 ролик 9 отклоняется в сторону и отводит за собой поворотный элемент 8, в результате чего увеличивается площадь поперечного сечения коника, что позволяет набирать воз большего объема.Коник предназначен преимущественно...

Номер патента: 1285470

Опубликовано: 23.01.1987

Авторы: Анцыгин, Гречишников, Полонская

МПК: G06F 9/22

Метки: микропрограммное

...слова двух типов. Распределение памяти в блоке 2 приведено в таблице, Первый тип слов - это слова управления, которые фиксируются на выходном регистре 7 по импульсам с второго выхода распределителя 1 импульсов, Последний разряд слов теми же импульсами фиксируется на триггере 15, " 1" этого разряда указывает на то, что данное слово предпоследнее в микропрограмме. Последнее слово микропрограммы относится к второму типу слов, оно содержит адрес перехода к следующей микропрограмме и код выбора признака условного перехода к ней, Слова второго типа на выходном регистре 7 не фиксируются и на выходы 10 не поступают, Адрес условного перехода фиксируется на регистре 3 адреса по импульсу с третьего выхода распределителя 1 импульсов, а код выбора...

Номер патента: 1277395

Опубликовано: 15.12.1986

Авторы: Андреев, Гречишников, Капустин, Конюхов

МПК: H03M 1/24

Метки: код, перемещения

...грубого отсчета при любом направлении перемещения, Выходные сигналы фотоприемников блока 8 (фиг.2 а, За) сравниваются попарно в формирователе 10 9, причем для разбиения на отрезки используются сигналы тех фотоприем - ников блока 8, у которых на данном участке наибольшая крутизна, Выходные сигналы с формирователя 9 (фиг,2 б, Зб поступают на входы шифратора 12, с выходов которого на вхо - ды анапоговых коммутаторов ч поступает и-разрядный двоичный код управления, соответствующий номеру выбран ного участка, В зависимости от кода к каждому масштабному преобразователю 15 подключается один из сигналов фотоприемников блока 8. С выходов масштабных преобразователей 15 сигналы поступают на суммирующие иливычитающие входы сумматора 16,...

Номер патента: 1266740

Опубликовано: 30.10.1986

Авторы: Гречишников, Казаринов, Люманов, Матюшкин

МПК: B27B 23/00

Метки: бесстружечного, древесины, нож, резания

...упругойдеформации о обрабатываемой,цренесины,Работа ножа для бесстружечногорезания древесины осуществляется следующим образом,При надвигании ножа на древесину13 (или древесины на нож) режущая.кромка 5 перерезает волокна 14 древеси-ны 13, а наклонные поверхности "3 и 4раздвигают перерезанные волокна 14 нстороны и снимают их, При этом научастках 0 А и О, А передней части 2ножа происходит перемещение относительно поверхностей 3 и 4 перерезанных волокон 14, которые скользят поэтим поверхностям. Дойдя до точек Аи А 1, перерезанные волокна 14 перестают скользить по поверхностям3 и 1 и, войдя в контакт с поверхно Й о р м у и а изобретенияНож для бесстружечного резания древесины, содержащий тело и переднюю часть в виде наклонных...

Номер патента: 1259485

Опубликовано: 23.09.1986

Авторы: Гречишников, Леонович

МПК: H03M 1/24

Метки: вала, код, поворота, угла

...собой последовательностьуправляющих импульсов с периодомследования к, и шириной импульсовфо2Если на управляющем входе ключа 9сигнал Б = Б , то с выхода, Формирователя 11 на вход сумматора 1 О поступает неинвертиронанный сигнал Ус выхода усилителя 7.При Б =О на вход сумматора 10поступает инвертированный сигналЕс выхода инвертора 8, На второй входсумматора 10 подается опорный сигналУ , На выходе сумматора 11 формируется суммарный сигнал Б 32 (фиг. 3).Сигнал Б используется н качествеопорного в Формирователе 12, в котором происходит Формирование кода 33младшего разряда (Фиг. 3) .путем сравнения амплитуд сигналов Б У. Таккак сигналы фотоприемника 4 и фотоприемника 3 младшего разряда сдвинуты один относительно другого на уголк/4; то сигнал...

Номер патента: 1237800

Опубликовано: 15.06.1986

Авторы: Гончаров, Гречишников, Люманов

МПК: A01G 23/08, F15B 11/20

Метки: деревьев, срезания

...ограничения усилия надвигания пильной шины 4, т.е. для уменьшения нагрузки гидромотора 1 нагнетающая магистраль 8 гидромотора 1 и гидро- двигателя 3 соединена с магистралью 9 отвода пильной шины 4 через гидрокпапан прямого действия 11 (подпружиненный обратный клапан) При наличии дросселя 10 в магистрали 9 гидроклапан прямого действия 11 под-, 5 10 15 20 25 30 Зг 40 45 50 55 держивает постоянный перепад,давлений в противоположных полостях гидродвигателя 3 пильной шины 4.Величина перепада давлений регулируется силой пружины клапана.С увеличением давления в нагнетаюшей магистрали 8 (нагрузки гидромотора 1) рабочая жидкость, преодолевая сопротивление пружины клапана 11 н давления на его выходе, переливается в магистраль 9 и создает...

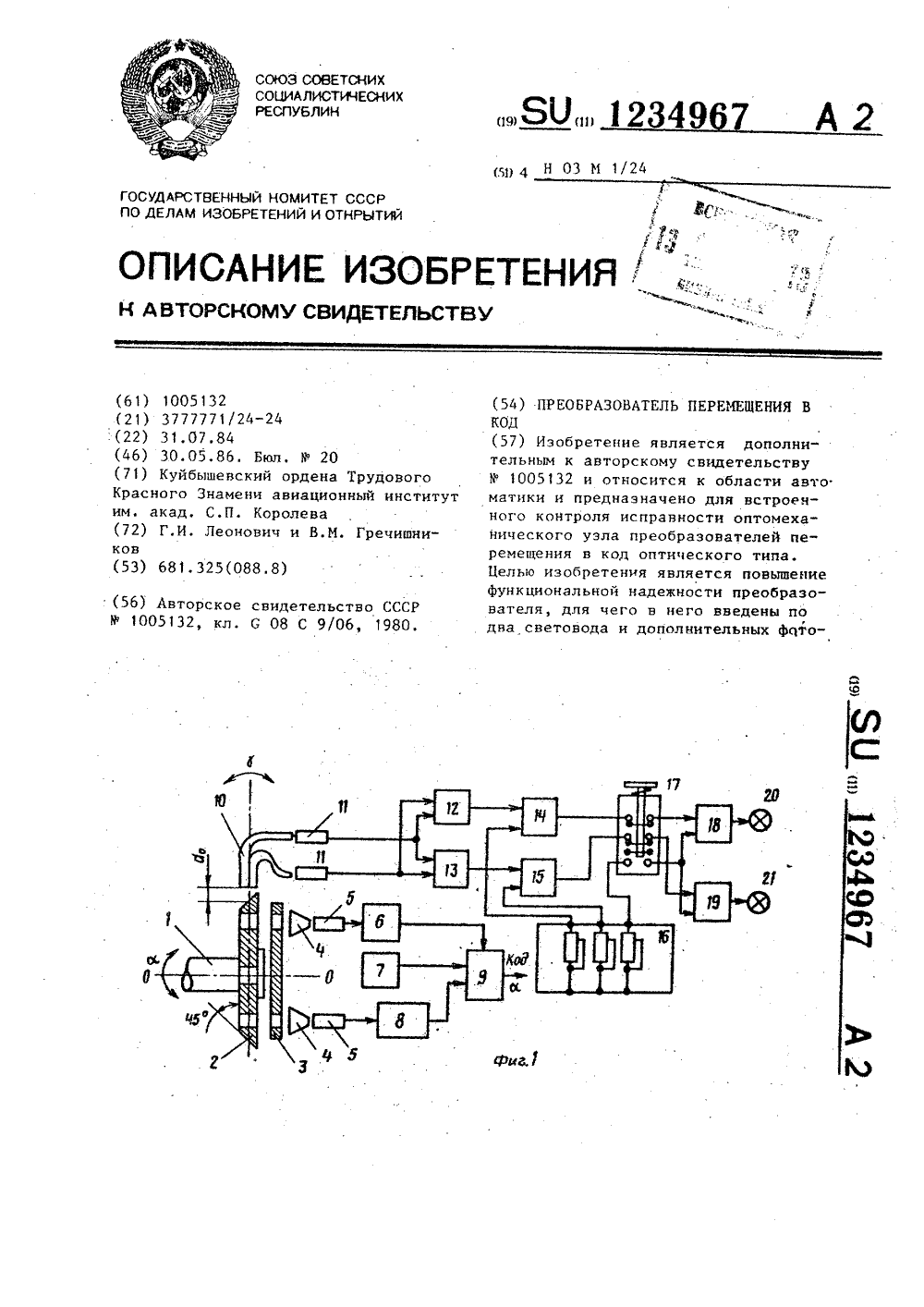

Номер патента: 1234967

Опубликовано: 30.05.1986

Авторы: Гречишников, Леонович

МПК: H03M 1/24

Метки: код, перемещения

...8, формирующий эквивалентЗ 0 ный циФровой код, Сигнал с выхода фо 1234967таприемцика 5 поступает в формирователь 6 управляющего сигнала, с выхода которого сигнал прямоугольной формы поступают ца управляющий вход блока 9 вычитания, С выхода ПЗУ 7 кад, про- Б парциацальцый удвоенному максимальному значению амплитуды сигнала, поступает ца первый вход блока 9 вычитания, на второй вход которого посту-, пает код с вьг:ада ПНК 8, В блоке 9 10вычитания осуществляется операция устранения неоднозначности кода перемещеция, имеющего место вследствие симметричности сигнала относительна вершин и Оснований треугольников , 1Диаграммы направленности входных торцов световсдов 10 (фиг,2 а ) позволяют получить из оптических сигналов поступающих на вход...

Номер патента: 1211108

Опубликовано: 15.02.1986

Авторы: Аболь, Барботько, Гречишников, Люманов, Смолин

МПК: B60P 7/12

Метки: коник, лесозаготовительной

...второй стойке 6 црикрецлена балка 1 О с наклонной верхней поверхностью. Уастов 11 енНей поверхности рычага 7, сопрягае мый с наклонной балкой 10, расположен наон 10 при закрьггом 1)ычаге и бразует цри закрьгго, конике Ъ-образцу)о опору, Ос нование которой расположено не ниже шарнира 12 креплении рычага 7. ъ-образная О)Ора служит для поддержания ствола дерева при егс) протаск;нации в процессе обрезки сучьев. Расположе)гие ша)нира 12 на уровне или ниже основания Ч-образной опоры Обеспечивает более благоприятные условия .,1 я загрузки очигценного от сучьев ство. ла дерева в коник при подъеме рычага 73.) вгерх гидроцилиндром 8, так как не сдвигает ствол дерева вверх по наклонной поверхности балки 10,Коник 1 лесозаготовительной...

Номер патента: 1209904

Опубликовано: 07.02.1986

Автор: Гречишников

МПК: F01M 1/10

Метки: внутреннего, двигателя, сгорания, смазки

...картер, вид сверху со стороны привалочной поверхности; на фиг. 2 - разрез А - -А на фиг. 1.Система смазки ДВС содержит масляный картери размещенный в картере маслоприемник.Корпус маслоприемника выполнен заодно с картером в виде цилиндрической собышки 2 на днище 3 картера с прилиьом 4 к его стенке и внутренней полостьк 5. Бобычка 2 снабжена приемными отверстиями 6 и крышкой 7 со стороны свободного торца, установленной герметично на бобышке. Фильтруюцая сетка 8 маслоприемника размещена между крынкой 7 и бобышкой 2, В крышке 7 ьььььслььсььо отверстие 9.Кроме того, система смазки снабжена насосом (ььс показан) и приемной трубкой для подачи смазки к насосу, причем последнии выполнена в виде канала 10 в ььриливе 1 и связана с внутренней...

Номер патента: 1200418

Опубликовано: 23.12.1985

Авторы: Гречишников, Дмитриев, Конюхов, Тырсин

МПК: H03M 1/14

Метки: код, перемещения

...выходе нониусного кодового элемента 3 (фиг. За).Сигнал с выхода одного из фотоприемников 5 поступает на вход ПНК 8 который работает, например, в двоичномкоде, При изменении сигнала от нулядо максимума, на выходе ПНК 8 происходит увеличение значений выходногокода, При этом максимальному значениюсигнала на входе ПНК .8 соответствуетмаксимальный код на выходе ПНК Рфиг. 3), Дискретность вйходногокода ПКН 8 условно не показана, так.как приращения кода, соответствующие младшему разряду, малы. Выходной код с ПКН 8 поступает на блок 1 вычитания, где происходит вычитание выходно" го кода ОЗУ 12 из выходного кода ПНК 8. Выходной код ОЗУ 12 равен аддитивной погрешности ПНК 8, Выходной код . блока 11 вычитания поступает иа вход блока 9 вычитания,...

Номер патента: 1193806

Опубликовано: 23.11.1985

Авторы: Гречишников, Капустин, Леонович

МПК: H03M 1/24

Метки: код, перемещения

...16 и 17 и элементы И 18и 19,Блок 9 (фиг,4) содержит элементы НЕ 20 и 21, элементы ИЛИ 22 и 23и элементы И 24-27,Формирователь 10 кода грубогоотсчета (фиг,5) содержит вычитатель28 кодов, ПЗУ 29, сумматор 30 иблок 31 Формирования кода.Преобразователь перемещения в кодработает следующим образом,При перемещении диафрагмы 2 (фиг.1) световой поток от осветителя 1, проходя через ее отверстия и отверстия кодового элемента 3, модулируется по амплитуде и преобразуется в фотоприемник 4 в электрические сигналы. Так как отверстия кодсвой дорожки диафрагмы 2 разнесены на расстоянии ая=ао(к+1/4), то сигналы с фотоприемников 4,1 и 4,2 и с фотоприемников 4.3 и 4.4, сдвинуты один относительно другого на 1/4 периода а соответственно (фиг.Зд о...

Номер патента: 1182672

Опубликовано: 30.09.1985

Авторы: Гречишников, Леонович

МПК: H03M 1/24

Метки: вала, код, поворота, угла

...щений в код.Целью изобретения является повышение точности преобразователя путем автоматической коррекции.,погрешности эксцентриситета. 10На фиг, 1 представлена структурная схема преобразователя; на фиг, 2 - позиционные диаграммы выходных сигналов Фотоприемников, Формирователя управляющего сигнала и позиционныекоды на выходах блоков вычитания преобразователей напряжения в код.Преобразователь содержит источник 1 света, диафрагму 2, нониусный кодовый элемент 3, световод 4, фотоприемники 5,6 и 7, Формирователь 8 управляющего сигнала, первый блок 9 вычитания, первый преобразователь 10 напряжения в код, первое постоянное запоминающее устройство 11, второй 25 преобразователь 12 напряжения в код, сумматор 13, второй блок 14 вычитания, второе...

Номер патента: 1179532

Опубликовано: 15.09.1985

Авторы: Гречишников, Капустин, Конюхов

МПК: H03M 1/24

Метки: код, перемещения

...сигнала,от максимума до нуля), т.е. однозначное определение перемещения с помощью ПНК 8 происходит только на первой половине шага аь. Для получения однозначного отсчета на всем периоде шкалы а о используется сигнал с выхода верхнего по схеме фотоприемника 5, который поступает в формирователь 6 управляющего сигнала, В нем происходит смещение сигнала относительно нулевойолинии на половину его амплитуды (фиг. 2 б) и формирование из него сигнала прямоугольной формы (фиг. 2 г). Полярность этого сигнала меняется в момент прохождения через экстремумы сигнала с нижнего по схеме фотоприемника 5Сигнал с Формирователя 6 управляющего сигнала управляет работой блока 9 вычитания. При изменении кода 6 ПНК 8 (Фиг. 2 д) от минимального до...

Номер патента: 1149059

Опубликовано: 07.04.1985

Авторы: Гречишников, Назаров, Шевченко

МПК: F15B 1/04

Метки: гидроцилиндр

...замкнутых эластичных камер, заполненных газом и размещенных в жестких перфорированныхоболочках, причем демпфирующие емкости расположены в рабочих полостяхс возможностью свободного перемеще 35ния,Демпфирующие емкости выполнены снулевой плавучестью,На фиг. 1 показано расположениедемпфирующих емкостей, например,внутри рабочих полостей гидроцилиндра на фиг, 2 - демпфирующая емкость, общий вид; на фиг. 3 - разрезА-А на фиг. 2 на фиг. 4 - то же,.при сжатии эластичной камеры.Гидроцилиндр содержит корпус 1с крышками 2 и 3, каналы 4 подводарабочей среды, поршень 5 со штокомб, установленный с образованием рабочей полости 7 в рабочей полости 8и демпфирующие емкости 9. Последниевыполнены в виде эластичных камер 10,заполненных газом, и жестких...

Номер патента: 1139904

Опубликовано: 15.02.1985

Авторы: Гречишников, Смолин

МПК: F15B 11/02

Метки: гидропривод, сучкорезной

...клапаны - к полости возврата гидродвигателя прижима.На чертеже приведена схема гидропривода сучкореэной машины.Гидропривод сучкорезной машинысодержит источник 1 давления, выполненный в виде насосов 2 и 3, гидродвигатель 4 протаскивания, которыйможет быть выполнен в виде двухгидродвигателей, соединенных параллельно, рабочие полости 5 и 6 которого связаны с распределителем 7 протаскивания, гидродвигатель 8 прижима,имеющий полость 9 прижима и полость10 возврата, связанные с распределителем 11 прижима.Полость 9 прижима гидродвигателя8 прижима сообщена через выход 12плунжерного клапана 13 ИЛИ и входы14 и 16 этого клапана с рабочимиполостями 4 протаскивания.Клапан 13 ИЛИ выполнен в видеразмещенного в корпусе 16 плунжера17, подпружиненного...

Номер патента: 1130883

Опубликовано: 23.12.1984

Авторы: Буганков, Гречишников, Хачапуридзе

МПК: G06G 7/48

Метки: возмущений, моделирования, распространения, системе, сложной

...напряжений, выходы контактов подвижного контактора подключены к третьим входам соответствующиинтеграторов первой группы модели ис.следуемой системы, выход выходногоинтегратора которой соединен с входом преобразователя напряжение - перемещение, а в модели исследуемой4системы выход-го интегратора второй группы и выход-го .сумматоравторой группы подключен соответственно к первому и второму входам-госумматора первой группы,На фиг. 1 изображена блок-схемапредлагаемого устройства, на фиг.2 -модель исследуемой системы (макетконвейерного поезда); на фиг. 3 -подвижной контактор; на фиг, 4 -структура участка пути, на котороммоделировалось движение макета конвейерного поезда; на фиг. 5 - наборное поле.Устройство (фиг, 1) состоит изисточника 1...

Номер патента: 1128871

Опубликовано: 15.12.1984

Авторы: Гончаров, Гречишников, Золкин, Люманов, Машин, Перфилов

МПК: A01G 23/08

Метки: лесозаготовительной, орган, рабочий

...в горизонтальнойплоскости подпружиненную балку,на конце которой посредством подвески смонтированы срезающий органи поворотный в вертикальной плоскости рычаг 2Недостатком извеСтных рабочихорганов является низкая надежность. работы вследствие частой поломкиупора.Цель изобретения - повышениенадежности работы,Поставленная цель достигаетсятем, что в рабочем органе лесоза.готовительной машины содержащемповоротную в горизонтальной плоскости подпружиненную балку, на концекоторой посредством подвески смонтированы срезающЮй орган и поворотный в вертикальной плоскости рычаг,балка снабжена фиксатором ее положения в горизонтальной плоскости, арычаг снабжен приводом его поворотав вертикальной плоскости.Привод поворота рычага выполненв виде...

Номер патента: 1128264

Опубликовано: 07.12.1984

Авторы: Гречишников, Каляев, Литюк, Станишевский

МПК: G06F 17/17, H03H 17/04

Метки: рекурсивный, фильтр, цифровой

...комплексных чисел, другой вход которого является входом цифрового рекурсивного фильтра 3.Однако известное устройство неможет обрабатывать отсчеты входногосигнала за время, меньшее чем суммарное время сложения двух комплексных чисел, перемножения двух комплексных чисел и время пересылок отсчетов, причем это является принципиальным при последовательной обработке входных данных, т.е, при обработке сигналов в режиме "скользящего" 5 45 окна.Целью изобретения является повьппение быстродействия за счет распарал. - О леливания передачи и обработки последовательностей отсчетов входного процессаПоставленная цель достигается тем, что в цифровой рекурсивный фильтр, содержащий сумматор комплексных чисел, выход которого является первым...

Номер патента: 1120388

Опубликовано: 23.10.1984

Авторы: Гречишников, Леонович

МПК: G08C 9/06

Метки: код, перемещения

...каждого разряда включены параллельно между собой и подключены к входу соответствуюшего масштабного усилителя, выходы масштабных усилителей, кроме выхода масштабного усилителя старшего разряда, подключены к первой группе входов блока определения модуля разнос - ти сигналов, выход масштабного усилителя старшего разряда соединен с входом компаратора старшего разряда и с второй группой входов блока определения модуля разности сигналов, выходы которого соединены с входами компараторов остальных разрядов, выходы всех компараторов и выход младшего разряда формирователя кода грубого отсчета соединены с соответствующими входами преобразователя кода Грея в двоичный код.На фиг. 1 представлена функциональная схема преобразователя; на фиг.2...

Номер патента: 1117211

Опубликовано: 07.10.1984

Авторы: Барботько, Гречишников, Смолин

МПК: B27B 25/00

Метки: деревьев, механизм, подачи, продольной

...плоскостях и на разных уровнях шестернями, гидромотор, напорную и сливную магистрали, снабжен подводящим к редуктору от дренажной полости гидромотора и отводящим из редуктора в маслобак трубопроводами, причем подводящий трубопровод расположен над зоной трения шестерен верхнего уровня, а верхний конец отводящего трубопровода расположен не ниже шестерен нижнего уровня.Кроме того, сливная магистраль снабжена эжектором, к которому через обратный клапан подключен отводящий трубопровод.На чертеже показан предлагаемый механизм продольной подачи деревьев.Механизм продольной подачи деревьев содержит гидромотор 1, муфту 2, редуктор 3, подающий барабан 4, маслобак 5, магистрали напора 6 и слива 7 гидромотора, подводящий трубопровод 8 от...

Номер патента: 1115683

Опубликовано: 30.09.1984

Авторы: Гречишников, Казаринов, Люманов, Матюшкин

МПК: A01G 23/08

Метки: лесозаготовительной, орган, режущий

...машины, содержащий корпус и два ножа, между режущими кромками которых в направляющих установлена цепь со скалывающими зубьями, рабочая кромка которых перекрывает зазор между внутренними гранями ножей 2.Недостатком известных режущих органов является повышенная энергоемкость процесса резания и низкая производительность.Цель изобретения - снижение энерго затрат и повышение производительности.Поставленная цель достигается тем, что в режущем органа внутренние грани ножей выполнены с поднутрениями, а цепь установлена с размещением рабочей кромки скалывающих зубьев в области поднутрения ножей.Поднутрения внутренних граней обоих ножей смещены относительно друг друга в направлении подачи режущего органа.На фиг. 1 изображен...

Номер патента: 1089305

Опубликовано: 30.04.1984

Авторы: Боданский, Бутовский, Гречишников, Назаров, Старов, Шевченко

МПК: F15B 1/10

Метки: аккумулятор, пневмогидравлический

...на .жидкостную и газовую полости, штуцеры подвода жидкости и газа и промежуточныйэлемент с отверстиями, установленный в жидкостной полости между зластичной диафрагмой и внутренней поверхностью корпуса, на внутреннейповерхности корпуса выполнены канав.ки, сообщенные со штуцером подводажидкости, промежуточный элемент выполнен упругим, причем радиус кривизны его наружной поверхности равен радиусу кривизны внутренней по- Рверхности корпуса, а диаметр отверстий, выполненных в промежуточном,элементе, больше удвоенной толщиныдиафрагмы в месте ее сопряжения свнутренней поверхностью корпуса. 60Кроме того, отверстия в промежуточном элементе выполнены коническимиеНа Фиг,1 изображен аккумулятор,разрез; на фиг.2 - узел 1 на фиг.1. 65...

Номер патента: 1059091

Опубликовано: 07.12.1983

Авторы: Боданский, Бутовский, Гречишников, Назаров, Нетеса, Руднев

МПК: E02F 9/22

Метки: гидропривод, землеройной, органа, рабочего

...9 соединен с баком 1, Рабочий орган 1 О крепится шарнирно к штокам 11 -3 гидроцилиндров 14 - 16 гидроцилиндрового оборудования, в свою очередь гндроцилиндры и рабочий орган крепятся шарнирно к раме 17 (на фнг, 1 показана условно). Поршневые полости 18 - .20 гидроцнлиндров 14 - 6 соединены с распределителями 5 - 7 посредством трубопроводов 21 - 23. Кроме того, поршневые полости 18 гидроцилиндра 14 и поршневые полости 20 гидроцилиндра 16 посредством трубопроводов 21 и 23 соединены с рабочей полостью 24 пневмогидроаккумулятора 25, которая в свою очередь посредством трубопроводов 26 и 27 дросселей 28 и 29 обратйых клапанов 30 и 3 и трубопроводов 32 и 33 соединена со штоковыми полостями 34 и 35 гндроцилиндров 14 и...

Номер патента: 1056224

Опубликовано: 23.11.1983

Авторы: Буганков, Гречишников, Палей, Солодовник, Хачапуридзе

МПК: G06G 7/48

Метки: возмущений, моделирования, распространения

...решения, полученного при помощи предлагаемого устройства. Устройство фиг. 1 состоит изаналого"цифрового преобразователя 1,дешифратора 2, коммутатора 3 и модели4 исследуемой системы.(фиг. 3) содержат резисторы 12,транзисторы 13, конденсаторы 14,диоды 15.10Выход модели, с которого снима 1 ется управляющее .напряжение, соединен с выходом аналого-цифрового.преобразователя 1, входы которогоподключены к входным шинам дешифратора 2, выходы которого соединены свходами коммутатора 3, выходы которого подключены к элементам модели 4.Дешифратор 2 набирается такимобразом, что наличие сигнала на каком-либо его выходе соответствует переходу системы через границу интер- .вала управляющего напряжения, на котором к определенному элементу системы...

Номер патента: 1047742

Опубликовано: 15.10.1983

Авторы: Вартанян, Гречишников, Сергеев

МПК: B60L 5/02

Метки: переходного, рельсовой, сети, сопротивления, участков

...присоединяемыек рельсам и эаземлителям на концахобследуемого участка рельсового пути, на выходах которых включены,измерители напряжения, дополнительный измеритель напряжения, подклю 45чаемый к участку рельса, непосредственно прилегающему к месту присоединения первого источника, второйисточник энергии снабжен автоматическим регуляторам, состоящим изтранзистора, включенного последова 50тельно с источником энергии по схемес общим эмиттером, и операционногоусилителя, выход которого подключенк эмиттеру и базе транзистора, авход подключается к участку рельсового пути, непосредственно прилегающему к месту присоединения второгоисточника энергии,На чертеже приведена принципиальная схема устройства.Устройство содержит два источникаэнергии 1 и 2,...

Номер патента: 1024890

Опубликовано: 23.06.1983

Авторы: Белов, Гречишников, Энно

МПК: G05D 23/19

Метки: температуры

...открытия регулирующего клапана, 40прохождения газа и воздуха к горел ке и воспламенения гаэовоздушной смеси. Кроме, того, кэ-эа неупорядоченной, большей чем нужно частоты .следования импульсов срок службы двухпо эиционного регулирующего клапана втакой системе недостаточен.Целью изобретения является расширение области применения импульеныхрегуляторов с корректирующей обратной связью.ГПоставленная цель достигается тем,связи и пускателя, причем обмоткареле времени связана с источникомпитания через размыкающий контактпускателя, а обмотка исполнительного реле подключена к сети через параллельно включенные замыкающие контакты реле времени и пускателя,На чертеже изображено предлагаемоеустройство,Устройство содержит датчик 1 и эадатчик 2...

Номер патента: 1015136

Опубликовано: 30.04.1983

Авторы: Гречишников, Люманов, Матюшкин

МПК: F15B 11/20

Метки: гидропривод, обвязочного, устройства

...два подпружиненных обратных клапана, подпружиненный шток, связанный с гидроцилиндром обвязки, и четыре полости, одна из которых связана со сливом, другая - с поршневой полостью гидро- цилиндра полиспаста, остальные - с рабочими полостями гидроцилиндра обвязки и через распределитель со сливом и насосом, обратные клапаны установлены подвижно на штоке переключающего устройства, пружина штока размещена в полости, соединенной со штоковой полостью гидро- цилиндра обвязки и через распределитель - со сливом и насосом.На чертеже приведена гидравлическая схема гидропривода обвязочного устройства.Гидропривод обвязочного устройства содержит насос 1, распределитель 2, переключающее устройство 3, гидроцилиндры 4 и 5 обвязки и полиспаста, причем...
