Гордеев

Номер патента: 854397

Опубликовано: 15.08.1981

Авторы: Воскресенский, Гаврюшенко, Гордеев, Мовшович, Рыбаков

МПК: A61M 1/00

Метки: дренирования, ран

...Клапаны выполнены в виде штока 8, взаимодействующего с седлом 9, и перфорированной втулки О с направляющим отверстием для хвостовика штока 8.854397 Устройство работает следующим об.разом.С помощью катетера Э, вводимогов рану с помощью наконечника 4 черезтройник 2, сильфонсоединяетсяс.операционной раной. Легким нажатием руки хирург сжимает сильфонВоздух при этом уходит из снльфоначерез клапан 7. Катетер при этомперекрыт клапаном 6, причем герметичность в этом узле достигается засчет того, что цилиндрическая посадочная форма штока 8 входит в откалиброванное по этой форме с-верстиеседла 915После снятия нагрузки сильфонэа счет упругих свойств своих стенокстремится принять первоначальное попожение. При этом в системе создается вакуум,...

Номер патента: 851523

Опубликовано: 30.07.1981

Авторы: Баринберг, Гордеев, Зарецкас, Олейник, Погодин, Ротт

МПК: H01H 29/00

Метки: магнитогидродинамическая, ячейкаматрицы

...шунт. 9 (показан пУнктиром) 25 может находиться либо на левом, либо на.правом магнитопроводах, шунтируя при этом соответствующую вторичную обмотку бЯчейка работает следующим образом. З 0чПредположим, что в данный момент капля ртути находится под полюсами левого магнитопровода. Контакты 7 в этом положении замкнуты. Если подать питание в обмотку 8, то в обмотке б, расположенной с левой стороны канала, индуктируется ЭДС и протекает ток, .так как эта обмотка замкнута накоротко каплей ртути 4. В результате капля перемещается вправо и контакты 7 размыкаются. Если при этом на правой 40 части элемента матрицы стоит ферромагнитный шунт 9, то капля ртути остается под полюсами правого магнитопровода. Это объясняется тем, что магнитный поток,...

Номер патента: 846132

Опубликовано: 15.07.1981

Авторы: Гордеев, Казанцев

МПК: B23D 19/04

Метки: дисковые, ножницы

...на расстоянии от точки касания дисков определяемом соотношением й = 2 ,р,где0 - диаметр режущего диска, Фугол наклона режущего диска горизон-.тальной плоскостиНа фиг. 1 показаны ножницы, общий вид, на фиг. 2 - то же, видсверху; на фиг. За - режущие дискиножниц, Главный вид, на фиг. Збто же, вид сбоку на фиг. Зв - то.же, вид сверку.Ножницы дисковые содержат станину 1, ножевые диски 2, верхнюю головку 3 с приводом перемещения 4. ввертикальном направлении, нижнююголовку .5 и приспособление 6 для кру говой резки. Верхняя головка 3 сножом установлена с воэможностьюповорота вокруг вертикальной оси 7.Вращение на верхний диск передаетсячерез шарнир 8 от привода 9.Перед началом работы по приведенному выше соотношению в зависимости.от толщины...

Номер патента: 847267

Опубликовано: 15.07.1981

Авторы: Беленова, Гордеев, Золин

МПК: G05B 11/01

Метки: шаговымидвигателями

...форсирующие элементы 9, усилители 10, фазовые шины 1, регистр 12 номера шагового двигателя, дешифратор 3, источник 14 напряжейия, датчики 5 перемещения, счетчики 6, одновибраторы 17 и дополнительные элементы И 18.Устройство работает следующим образом.Усилители 10 управляются от элементов И 2, подключенных одним вхо дом к шинам 1, а другим - к выходам дешифратора 13., Дешифратор 3 осуществляет переход от двоичного кода младших разрядов регистра 4 к системе напряжений, управляющих включением усилителей.Блок 7 анализирует содержимое регистров 4 и 6. Если содержимое регистра 4 больше содержимого регистра 6, то блок 7 подает на блок 835 регистром 4 сигнал, по которому блок 8 коммутируется таким образом, что регистр 4 и счетчики 6 работают...

Номер патента: 838186

Опубликовано: 15.06.1981

Автор: Гордеев

МПК: F16H 1/00

Метки: приводное

...неподвижное гибкое колесо с зубчатым венцом и фланцем и установленное на двух опорах жесткое колесо 33. йства.игается темя опора жеса на кронштеа стакане,установленвнутреннегорои жесткоец гибкогозубчатым838186 Формула изобретения 17 колесом внутреннего зацепления ивторой опорой жесткого колеса.На чертеже изображено устройство,продольный разрез.Приводное устройство содержиткорпус 1, стакан 2 с присоединеннымк нему кронштейном 3. В стакане 2закреплен электродвигатель 4, Накронштейне 3 укреплено зубчатоеколесо 5 внутреннего зацепления,,посредством которого вал электродвигателя 4 через зубчатые колеса 6 и7 кинематически связан с генератором 8, деформирующим зубчатый венец9 .гибкого колеса 10 с фланцем 11,обеспечивая тем самым...

Номер патента: 838088

Опубликовано: 15.06.1981

Авторы: Гордеев, Постников, Сливак, Тимофеенко, Факторович

МПК: E06B 5/20

Метки: блок, оконный

...и 5 в коробке 2,Оконный блок собирается следующим 40образом.Стекла 1, разделенные воздушнымпромежутком, вставляются в коробку2 и фиксируются герметичными элементами, например штапиком. 45Затем между импостом 11 и коробкой 2 устанавливают вентиляционнуюкамеру из стеклопакета 4 и листа стек"ла 5, разделенных между собой вентилируемым воздушным промежутком, сообщающимся между собой через входное отверстие 6 и выходное отверстие8Установка указанных элементов осуществляется через упругие уплотнительные, прокладки 12. Затем во входном отверстии 6 монтируется диафрагма 9, свободно перемещаемая по направляющим 10,Звуковые волны, генерируемые внешними, источниками шума, например автотранспортными потоками, попадают вотверстие 6 через жалюзийную...

Номер патента: 837936

Опубликовано: 15.06.1981

Авторы: Алехин, Воробьев, Гордеев, Куханов, Надежкин

МПК: C03B 5/04

Метки: агрегат, плавильный

...из шахты в виде аэровзвеси на дальнейшую газоочистку. Поставленная цель достигается:тем,что в плавильном агрегате, содержащем печь, утилизатор тепла и соединительный ствол межцу ними, .установлена между стволом и утнлизатором тепла сужающаяся коническая шахта, выполненная с кожухом, расположеннымив ее верхней части форсунками и кольцевой камерой, соединенной со стволом и тангенциальными соплами с шахтойи размещенной в основании диаФрагмойс центральным отверстием.Целесообразно диафрагму выполнять .йз верхней части и основания. с образованием между ними кольцевого ка-,:нала с регулирующими элементами внем. 15Целесообразно также оснований диафрагмы располагать под;углрм, непревышающим 15." к верхней части.На фиг. 1 изображен агрегат,...

Номер патента: 836661

Опубликовано: 07.06.1981

Автор: Гордеев

МПК: G11B 5/04

Метки: аппарат, записи, магнитной

...записываемым на предыдущей и последующей скорости носителя, включены между контактами переключателя, позиция которого соответствует предыдущей скорости движения носителя,На фиг, 1 представлена блок-схемачасти одного канала аппарата магнит-,ной записи; на фиг. 2 - характеристики фильтров нижних частот в логарифмическом масштабе; на фиг. 3 - конкретные характеристики затухания различных типов фильтров.Аппарат магнитной записи (фиг. )содержит фильтры 1, рассчитанныена частоту среза 2 Г соответственнокаждой скорости 2 П Ч, контакты переключателя 2, вход 3 для ЧИМ-сигнала,выход 4 полезного сигнала. (Г - частотный диапазон на минимальной скорости ленты Ч, и = 0,1,2,3 - порядковый номер скорости).Сигнал частотного демодулятора(на схеме...

Номер патента: 835774

Опубликовано: 07.06.1981

Автор: Гордеев

МПК: B29C 5/00

Метки: изготовленияполимерных, литьевая, форма

...колонку, закрепленную внеподвижной плите, и размещенный на подвижной плите поворотный кулачок, взаимодействующий с наклонной колонкой, согласно изобретению, поворотный кулачок 0 выполнен в виде одноплечего рычага с выступом, взаимодействующим с торцом наклонной колонки. Выступ расположен по центральной оси поворотного кулачка,Сущность изобретения поясняется чертежом, где изображена литьевая форма, продольный разрез.Литьевая форма содержит неподвижнуюплиту 1 с установленной в ней наклонной колонкой 2, подвижную плиту 3, на кото рой размещена плита 4 с толкателями, ползушку 5, взаимодействующую с наклонной колонкой 2, размещенный на подвижной плите 3 поворотный кулачок 6, установленный на оси 7, выполненный с выступом а,...

Номер патента: 832122

Опубликовано: 23.05.1981

Авторы: Боровик, Гордеев, Муравьев, Толстов, Юфарев

МПК: F04B 51/00

Метки: диагностики, качающего, плунжерногонасоса, сос-тояния, технического, узла

...проводить диагностику насоса в процессе его работы и неопределенность диагностируемого известным способом дефекта, т.е. местоположение дефектного узла 1 насоса.Цель изобретения - повышение экономичности процесса диагностики за счет ее осуществления в условиях эксплуатации без демонтажа насоса. 20Указанная цель достигается тем, что в роторной полости насоса создают повышенное давление для раскрытия соединения плунжера с подпятником, измеряют при этом амплитуду колебаний давления рабочей жидкости на выходе из. насоса .и сравнивают ее с амплитудой колебаний давления р жидкости, измеренной до подачи ния в роторную полость. 2 ненияплунамплитуда оде.льсацийдо подачи м больше одпятник, аций давл Сравнивая ления на вы зностем бния...

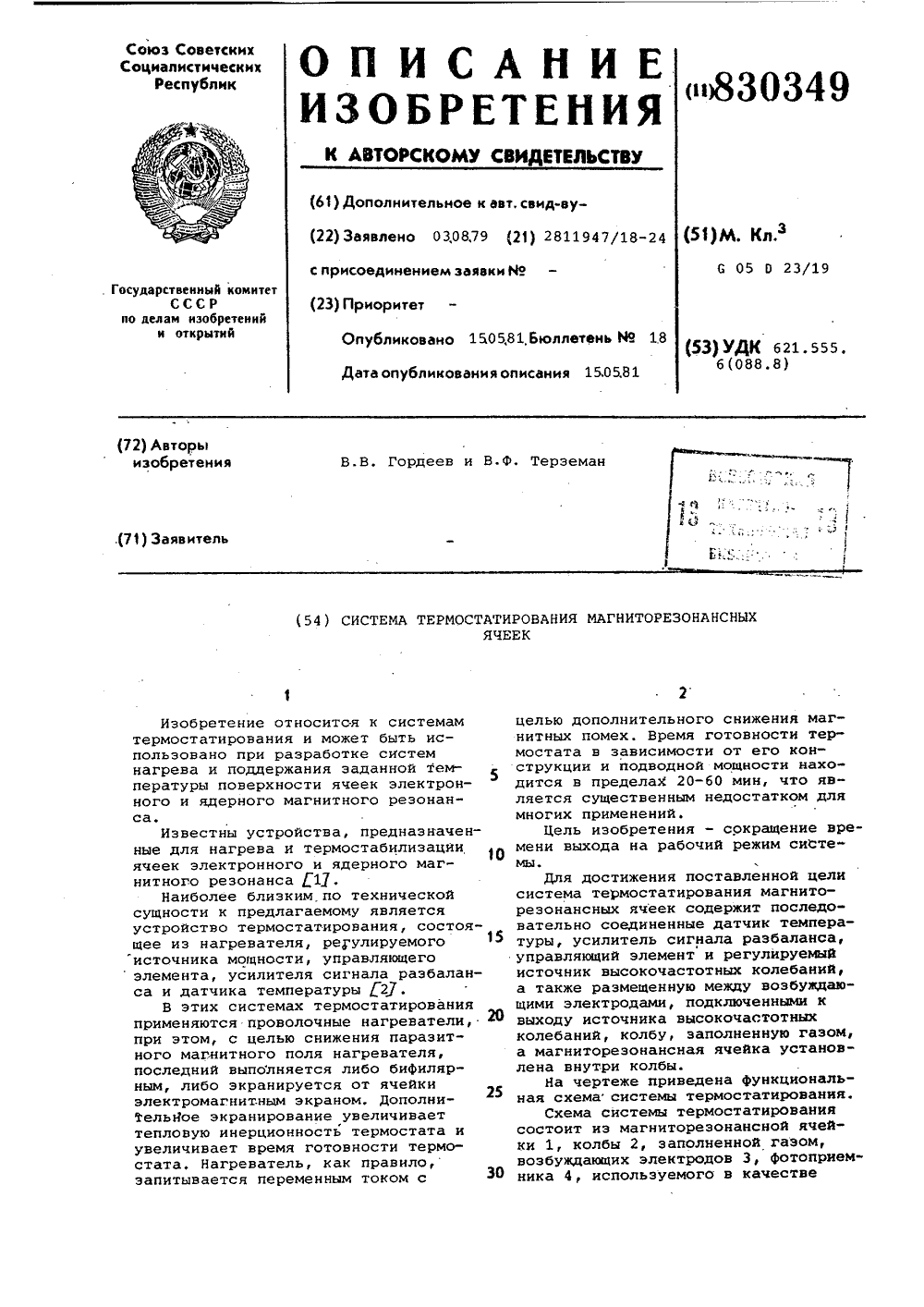

Номер патента: 830349

Опубликовано: 15.05.1981

Авторы: Гордеев, Терземан

МПК: G05D 23/19

Метки: магнито-резонансных, термостатирования, ячеек

...колебаний, управляющего элемента б и усилителя 7 сигнала разбаланса.Система термостатирования работает следующим образом.При подаче питающего напряжения на систему термостатирования и отсутствии газового разряда сигнал с фотоприемника 4 через усилитель 7 и управляющий элемент б воздействует на источник 5 высокочастотных колебаний таким образом, что последний подводит к возбуждающим электродам 3 максимальное напряжение достаточное для возбуждения газового разряда в колбе 2, При достижении заданной интенсивности газового разряда сигнал с фотоприемника 4 снижает уровень высокочастотных колебаний, а при уменьшении интенсивности увеличивает их, осуществляя пропорциональное регулирование интенсивности газового разряда вблизи точки...

Номер патента: 827891

Опубликовано: 07.05.1981

Авторы: Гольверк, Гордеев, Зубрицкий, Куклев, Павловский, Секачев, Терк

МПК: F23G 7/00

Метки: высоковлажныхорганических, сжигания

...топлива ц создания вихревого (винтового) движения в топочном объеме, Здесь )ке расположена форсунка 20 для подачи жидкого топлива, назначение которой - предварительный разогрев камеры сгорания и поддержание (подсветка) факела при сжигании осадка.Для ввода высушенного осадка камерасгорания оборудована расположсннымц тацгснциалы;о и направленными под пскоторым углом вниз к ее оси патрубками 21, расположенными несколько ниже по отношению к соплам 19, Для ввода воздуха ца разбавление предусмотрены каналы 22 в пере)киме и каналы (отверстия) 23 в своде 24камеры стабилизации,Циклонная топка снаружи заключена вкожух 25, в который через патрубок 26 подается (под некоторым давлением) воздух,предназначенный для обеспечения горенияосадка и для...

Номер патента: 825665

Опубликовано: 30.04.1981

Авторы: Антонов, Бублик, Гордеев, Рожкова, Сандалов

МПК: C22B 1/20

Метки: используемых, литейн, литейному, литейных, отверждения, отверкдениядля, относится, производству, связуюпщх, связующее, составам, стержней, теплового, форм1изобретение

...во введении в материал на осно.Ве лигносульфонатов, например, в сульфитно-дрожжевую бражку (СДБ) сунила с их перемешиванием. В лабораторных условиях полное перемешиваниедостигается при 1500-3000 об/мин в течение 1,5-5 мин,В условиях производства число оборотов мешалки не может быть стольвысоким, поэтому продолжительностьсмешивания увеличивается, причемконтрольным параметром готовности связующего могут служить показатели еговязкостиПри этом следует учитывать, чтоСДБ, поставляемая различными целлюлозно-бумажными комбинатами(ЦБК),имеет чрезвычайно широкие пределы 4 рпо показателю вязкости в состояниипоставки (от 150 до 20000 сПэ).В табл. 1 приведены показателивязкости для СДБ Котласского ЦБКв заВисимости от содержания В ней су 5 4нила. Для...

Номер патента: 823824

Опубликовано: 23.04.1981

Авторы: Гордеев, Кондратьев

МПК: G01B 17/00

Метки: измерительвиброперемещений, ультразвуковой, фазовый

...генератор о 10 тактовых импульсов.Устройство работает следующим образом.С выхода задающего генератора 1 электрический сигнал, поступая на излучакщий преобразователь 2, преобразуется в акустические ультразвуковые колебания, которые достигают поверхности исследуемого объекта 11, отражаются от него и поступают на один иэ входов Фазового детектора 4, на другой вход которого поступает опорный сигнал с выхода задающего гене ратора 1.Выходной сигнал с фазового детектора 4 поступает на усилитель-формирователь 5, где из синусоидального низкочастотного сигнала преобразует ся в импульсы прямоугольной формю. Сигналы с выхода усилителя-формирователя 5 поступают на первый вход схемы 6 И, на второй вход которой поступают импульсы генератора 10...

Номер патента: 823721

Опубликовано: 23.04.1981

Авторы: Гафт, Голубев, Гонсалес-Лопес, Гордеев, Кузнецов, Якушев

МПК: F16J 15/54

Метки: типа, торцового, уплотнение

...уплотнения, отделяющего полость, в которой находится упругий элемент 3., от атмосферы и от герметизируемой жидкости. Та ким образом, упругий элемент 3 расп лагаясь между дном обоймы 2 и уплотнителем 5, оказывается в замкнутом моеваризазо-,В расточке корпуса 1 установленаплоская с расточкой обойма 2, в которой размещен поджимаемый упругим элементом 3 через шайбу 4. эластичный уплотнитель 5. В качестве материалауплотнителя может быть применена сальниковая набивка. Ответное жесткоекольцо б установлено на валу 7. Жеское кольцо 6 образует с обоймой 2 рточкой корпуса 1 и шайбой 4 замкнутыйобъем, в котором расположен эластичный уплонитель 5. Это обеспечиваетсямалыми радиальными (фиг. 1)или торцовыми (фиг. 2) зазорами между жестким кольцом 6...

Номер патента: 823261

Опубликовано: 23.04.1981

Автор: Гордеев

МПК: B66C 1/62

Метки: ргузозахватное

...иэ двух балок 1 и 2, соединенных между собой, с воэможностьюперемещения друг относительно друга. Соединение осуществляется посрством пальцев 3, жестко закрепленных на балке 1 и входящих в пазы 4балки 2.На каждой балке жестко закреплены захватные -образные крюки 5 обращенные зевами навстречу друг другу. К концам балок перекрэстнозакреплены стропы 6 и 7, причем концы каждого стропа присоединяются кпротивоположным концам различных балок.Устройство работает следующим образом.При подъеме устройства за стропы 6 балки 1 и 2 подвоздействием сил натяжения стропов и собственного веса стремятся разойтись по горизонтали. Одновременно расходятся в стороны и захватные крюки 5. Степеньих расхождения определяется длиной паза 4, выбранного в зависимости...

Номер патента: 821988

Опубликовано: 15.04.1981

Авторы: Гордеев, Золин, Лейфер

МПК: G01M 7/00

Метки: вибростендом

...к шаговому двигателю 13, счетчик 14 импульсов и триггер 1 О 15, выходы которого подключены к блокам 10 и 11 совпадения.Преобразователь 5 аналог-код, регистр б и элемент И 7 образуют регулятор скорости качания частоты.Устройство работает следующим . 15 образом.Синусоидальный сигнал от генератора 1,частота которого изменяется в рабочем диайаэоне с помощью шагового двигателя 13, возбуждает возбу дитель колебаний ( на схеме не показан), колебания которого передают" ся вибропреобраэователю 2, установ-ленному на испытываемом изделии (на схеме не показано). С выхода вибропреобразователя 2 сигнал поступает на вход усилителя 3.С выхода последнего сигнал поступает непосредственно на первый вход преобразователя 5, имеющего выходы ЗЦВМ, и на...

Номер патента: 819837

Опубликовано: 07.04.1981

Авторы: Гордеев, Зарецкас, Патрушев, Ротт

МПК: H01H 29/02

Метки: контакт, магнитоуправляемый

...торцы трубки, стержня и сердечника смонтированы ртутью, введен кольцеобразный элемент, охватывающий стержень и установленный между указанными стержнем и трубкой, так что вдоль стержня и трубки образуются капиллярные каналы, заполненные ртутью, причем поверхность кольцевого элемента, обращенная к подвижному контакту, не смочена ртутью, а остальные части поверхности кольцевого элемента смочены ртутью, В теле кольцевого элемента могут быть выполнены трубчатые или щелевые капиллярные каналы с выходом на части поверхности кольцевого элемента, смоченные ртутью,4Зона контактирования герметически закрыта диэлектрическим баллоном 5, внутри которого может быть нейтральный или восстановительный газ, диэлектрическая жидкость или их композиция в...

Номер патента: 819671

Опубликовано: 07.04.1981

Авторы: Гордеев, Захаров, Калашников, Петров, Протопопов, Синельников, Солошенко, Широков

МПК: G01N 27/22

Метки: влажности, волокнистых, из-мерения, непрерывного, потоке, сыпучихматериалов

...в конце измерительного преобразователя влажности резаного табака, где расположены измерительные электроды,1 о 15 Рассмотрим, во сколько раз за счет уменьшения угла основания с в засыпаемой частиизмерительного канала уменьшается сечение,образуемое излишним количеством табака.С этой целью рассчитаем отношение К площадей треугольника А 2 Р В (фиг. 1) с углом с" =120 и треугольника АРВ с уг 1лом о 1= 60,Гй, в,1 Так как принято ЬьА,С,В, = Яьца,В зо то=3,1 у 6 о40 Таким образом, за счет уменьшения угла а в зоне засыпки максимальное количест - во табака, проходящего выше краев измерительного канала, сокращается в три раза.Далее в зоне измерения угол а увеличивается до 120, что обеспечивает полное заполнение нижней части измерительного...

Номер патента: 818528

Опубликовано: 07.04.1981

Авторы: Гордеев, Гуреев

МПК: A01C 7/20

Метки: сеялка

...при изменении нормы высевараствором катушки высевающего аппарата, приемная воронка выполнена с подвижной боковой стенкой, которая в верхнейчасти имеет паз, входящий подвижно в сопряжение с кольцевой выточкой вала катушки высевающего аппарата.2. Сеялка по п. 1, отличающаясятем, что приемная воронка разделена вертикальными перегородками на соответствующий ряд каналов, причем перегородкивыполнены подвижными и установленышарнирно на оси, а между ними и боковыми стенками установлены поджатые пружины с равными параметрами.3. Сеялка по п. 1, отличающаясятем, что нижняя кромка подвижных перегородок приемной воронки и стенки ее соединены с верхними кромками перегородок и стенок семяпровода через эластичныеленты.4. Сеялка по п. 1,...

Номер патента: 817655

Опубликовано: 30.03.1981

Авторы: Гордеев, Каплан, Рудман

МПК: G03B 1/66

Метки: киноаппарата, метража, преимущественнодля, счетчик

...ее с достаиг. 1 представлена схема аемого счетчика метража;2 - вид сбоку по стрелке фиг. 1,рпусе 1 на оси 2 размещен ик 3 с рулоном пленки 4, а уп 6, контактирующий с рул нки 4 под воздействием пру817655 формула изобретения НИИПИ Заказ 1437/62 Тираж 506 Подписно Филиал ППП "Патент",г.ужгород,ул.Проектн ны 7, один конец которой закрепленйа корпусе 1, а другой на щупе б.На си 5 совместно с щупом 6установлена шестерня 8, которая через шестерню 9 кинематически связывает щуп б с поворотным указателем10, выполненный в виде сектора,установленного в плоскости, параллельной плоскости шкалы 11, такимобразом, что его кромка 12 пересекаетшкалу 11 при наблюдении в наоравлеиии стрелки А через сквознующель 13. Сектор указателя 1 О можетбыть....

Номер патента: 817388

Опубликовано: 30.03.1981

Авторы: Баронников, Богдан, Бродин, Гордеев, Гудымов, Дорофеев, Махлай, Родионов, Семенов, Сосна

МПК: F23D 13/00

Метки: горелка, инжекционная

...4. Надинжекционными окнами 7 установленэолотниковый шибер 8Активные газовые сопла 4, размещены вне трубы 6вокруг нее. Труба 6 установлена вкорпусе 1 с помощью центрирующих ребер 9. По осн центрального сопла 5установлена регулирующая игла 10.На коллекторе 3 размещена шайба 11, 15 осуществляющая регулирование объемавоздухаГорелка работает следующим образом.Газ подается в коллектор 3 и часть 20 его через центральное сопло 5 поступает в трубу 6, где подсасывает воздух, поступающий в трубу 6 через инжекционные окна 7. Регулированиеколичества газа, поступающего в сопло 5, осуществляется иглой 10, аколичества воздуха - шибером 8. Остальная часть газа истекает черезпериферийные активные сопла 4, подсасывает основную часть воздуха, 30...

Номер патента: 813018

Опубликовано: 15.03.1981

Авторы: Голубев, Гордеев, Мельник, Михайленко, Сидоров

МПК: F16F 1/00

Метки: пружина

...волн, а наружная и внутренняя ковые поверхности кольцевых элементов выполнены по дугам окружн тей.На фиг. в Пр.жина состоит из кольцевых эле ментов 1 переменной ширины и волнообразной формы в окружном направлении, соединенных в вершинах волн 2Сечения кольцевых элементов наклонены в радиальном направлении относи тельно плоскости, в которой соединены вершины волн. Наклон имеет параболическую зависимость от нулевого значения в местах соединения элементов до 0: 2-60 о, в середине участков между вершинами волн 3, а наружная и внутренняя боковые поверхности кольцевых элементов выполнены по дугам окружностей.Пружина работает следующим обра зом,813018 Составитель А. Андреевех Ж. Кастелевич Ко ектор И.демчик Тираж 1006 Подписи ВНИИПИ...

Номер патента: 812953

Опубликовано: 15.03.1981

Авторы: Булгаков, Васильев, Гордеев, Емельянов, Кольцов, Кузьмин, Лаптик, Леднев, Маркеев, Мосенков, Петров

МПК: F02M 51/04

Метки: насос, топливный

...поршня седла всасывающего клапана и его доводка с чцелью обеспечения герметичности клапана.Цель изобретения - упрощение конструкции.Указанная цель достигается тем,что в данном насосе всасывакеаий клапан размещен на торце поршня, а егошток установлен внутри поршня и подпружинен со стороны нагнетания,На чертеже изображен топливныйнасос, продольный разрез.Насос состоит из корпуса 1, в котором размещена втулка 2 с поршнем 3,на торце которого установлен всасыФвающий клапан 4, а в центральном,отверстии - подпружиненный со стороны нагнетания шток 5. Во втулке 2размещен также подпружиненный нагнетательный клапан 6. К корпусу 1 присоединен корпус электромагнита 7с соленоидом 8, якорь 9 которогоопирается на пружину 10. Насос снаб"жен входным...

Номер патента: 812308

Опубликовано: 15.03.1981

Авторы: Быковская, Гордеев, Гришаев, Кисляк, Назирова, Цветов

МПК: B01J 19/00

Метки: материале, распределенияаммиака, сыпучем

...1, кольцевую перегородку 2, трубу 3 с распределительными патрубками 4, снабженными сопловйми насадками 5 3-образной формы. Нижнее сопло 6 каждой насадки направлено в сторону вращения барабана, а верхнее 7- в противоположную. Соотношение расстояний верхнего и нижнего сопел каждой насадки до внутренней кромки кольцевой перегородки 2 или глубину пог812308 Формула изобретения Составитель Т.Зубарева,Швыдкая еда 67 Подписиного комитета СССРений и открытий5, Раушская наб., д. 4/5 аказ 612/б ВНИИП по 11303о Тираж осударст лам иэоб Москва,ПЧ "Патент", г. Ужгород, ул. Проектна Филин ружения составляет 0,1 - 0,7, преимущественно 0,3 - 0,5.Устройство работает следующим образом.При вращении барабана 1 аммиак поступает иэ трубы 3 через сопловые...

Номер патента: 811260

Опубликовано: 07.03.1981

Авторы: Балин, Гордеев, Силин, Ямщинин

МПК: G06F 9/50

Метки: многоканальное, приоритета

...находятся в нулевом состоянии. На выходах 19 - 21 присутствуют нулевые сигналы. С нулевых выходов 0-триггеров на входы элемента ИЛИ 5 поступает напряжение, соответствующее логической единице. На выходе элемента ИЛИ 5 также присутствует единичный сигнал, вследствие чего элементы И 4 по первым входам оказываются открытыми для прохождения синхронизирующих импульсов, поступающих на их вторые входы с входов устройства 6 в .Синхронизирующие импульсы, поступающие в устройство в виде серии импульсов с периодом Т, сдвинуты один относительно другого и жестко распределены по входам б - 9 (см. фиг, 2). Синхронизирующпе импульсы, поступающие на С-входы 0-триггеров 2 - 2 з с выходов элементов И 4 - 4, не влияют на их состояние, поскольку на 0-входы...

Номер патента: 811077

Опубликовано: 07.03.1981

Авторы: Балин, Гордеев, Матвеев, Силин, Ямщинин

МПК: G01G 17/02

Метки: проката, теоретическоговеса

...выхода задатчика 8 через схему управления 4,После измерения очередной трубы измерителем длины 2 информация о длине трубы 1, поступает на вход арифметическогоблока 1, на другой вход которого с выходарегистра 3 поступает код числа у. В арифметическом блоке 1 величина У.умножается на величину у. В результате в блоке 1образуется код числа, выракающего теоретический вес трубы Р=у Еп.Дальнейшие арифметические операции изапись результатов в соответствующиеячейки 6 осуществляются по сигналам изсхемы управления 4 после поступления наее первый и третий входы сигнала достоверности с управляющего выхода измерителя длины 2 и сигнала о виде брака с задатчика 12. Если труба имеет неисправимый брак, то по сигналу с этого задатчикачерез схему...

Номер патента: 807300

Опубликовано: 23.02.1981

Авторы: Алешин, Гордеев, Хромушин

МПК: G06F 11/36

Метки: выполненияпоследовательности, действий, оператора

...этого элемента уровень логического "0". Он подтверждает единичное состояние элемента И-НЕ 6 и позволяет сохранить этосостояние при поступлении следующегоуровня логической "1". Следующий уровень логической "1", соответствующейвторой операции, поступает с выходаблока 11 ввода данных на второй входэлемента И-НЕ 6 и вход элемента НЕ 2.,Единичное состояние элемента НЕ 6не изменится за счет наличия на егопервому входе уровня логического "0".40 Элемент НЕ 2 изменит свое состояние.В результате с выхода элемента НЕ 2будет поступать на первый вход элемента И-НЕ 7 уровень логического "0",который подготавливает элемент И-ЙЕ 45 7 к поступлению уровня логическойф 1" соответствующей следующей выполняемой операции.Аналогичным образом работает...

Номер патента: 806898

Опубликовано: 23.02.1981

Авторы: Бригаднов, Гордеев, Конторович, Фарукшин

МПК: F04B 49/08

Метки: насос, плунжерный, регулируемойпроизводительности

...сливному, равновесиеусилий нарушается, поршень 8 пере мещается влево на увеличение подачидо упора. Это в свою очередь, вызывает увеличение давления на выходе иэнасоса, и, следовательно, увеличение силы нераэгруэки, которая приопределенном ее значении снимаетрегулирующий орган 3 с упора максимальной подачи и установит на угол,определяемый величиной давления жидкости, на которую рассчитана прочность слабого звена насоса (например корпуса с коэффициентом запаса прочности 1,5-2).Такое техническое решение позволяет обеспечивать работу насоса в нормальном режиме и предотвратить возможность его разрушения при аварийных ситуациях, упростить конструк; ) цию насоса, уменьшить его вес и габариты.Формула изобретения15 Плунжерный насос...

Номер патента: 806238

Опубликовано: 23.02.1981

Авторы: Белебашев, Гордеев, Ловцов, Новиков, Платунов, Тертишников

МПК: B22D 11/14

Метки: кристаллизаторе, литья, непрерывного, полу-непрерывного, слитков, электро-магнитном

...и сплавов, а тонкий слойфлюса, вытягиваемый закристаллизфвавиийся боковой поверхностью слитка,застывая на слитке, образует корочку,защищающую от окисления его боковуюповерхность,В случае литья слитков с Флюсом,распределительно-демпфкрующая чаша4 устанавливается в обечайку 3 таким образом, чтобы ее перфорированная перегородка 5 была бы полностью.заглублена во флюсовую ванну, а прилитье беэ защиты жидкой зоны слиткафлюсом перегородка может заглубляться под зеркало расплава. Величиназаглубления в расплав стенок чашиопределяется необходимостью в большей мере задерживать неметаллические твердые включения от попаданияих на боковую поверхность жидкойзоны слитка и снижения металлодинамнческого и конвективного воздействия расплава ка...
