Гордеев

Номер патента: 203384

Опубликовано: 01.01.1967

Авторы: Архангельска, Гордеев, Соколов, Экспериментальный

МПК: F16C 32/06

Метки: гидростатический, подшипник

...гидростагического подшипника состоящего из втулки 1, па корпусе которого размещен пакет плоских притертых друг к другу дисков 2, 3, 4, 5, б, а на внутренней псоверхности выполнены несущие карманы 7 причем, на одном торце дис ков 3, 4, 5, б,выполнена спиральная канавка 8 малого сечения с заданным шагом, а на сопрягаемой с этим торцом плоской поверхности соседнего диока 9 с маслоподводящим 5 каналом 10, сооощающихтся с началом спиральной канавии 8, другой конец которой связан с каналом 11, соединяющимся с несущим карманом 7.Для исключения перетекания масла между 0 витками спиральной канавки 8, все диски 2, 3,4, 5 и б взаимно притерты и плотно прижимаются друг к другу и и корпусу шпиндельной бабки 12 через упорную шайбу 13 гайкой 14,...

Номер патента: 203344

Опубликовано: 01.01.1967

Авторы: Буратчук, Гордеев, Дронюк, Зильман, Осташевский

МПК: A01C 1/08

Метки: других, зерна, продуктов, протравливания, термического

...8, расположенного в желобе 4, с фиксаторами б, а на выходном конце его вала б установлены выгрузные лопатки 7 под углом к его оси; водоотделяющего устройства, выполненного в виде шнека 8, размещенного под 5 выходным отверстием 9 ванны 1, и резервуара 10; бункера 11 для зерна с дозатором 12, установленного на резервуаре 10; нагнетающей коммуникации 18 с насосом 14, соединяющей емкость резервуара с емкостью ванны, и 10 механизма привода 15.Работает предложенная установка следующим образомИз бункера зерно дозатором подается в резервуар, откуда насосом засасывается вместе 15 с водой и подается к шнеку. При вращениишнека зерно транспортируется по всей длине желоба к выгружающим лопаткам, которые захватывают зерно и через...

Номер патента: 203043

Опубликовано: 01.01.1967

Авторы: Всесоюзный, Гордеев, Лозановский, Наумов, Проектно, Режко, Тимурджи

МПК: H02H 7/12

Метки: вентилей, выпрямительной, защиты, установки

...10 и поступают на вход каналов сигнализации (к. с.) ,и выключения (к. в.)Конденсаторы С 1 и С, заряжаются и через 15 определенное время энергия, запасенная вконденсаторе Сдостигает уровня переключения диода Дв, последний открывается и вся энергия поступает на исполнительное устройство схемы управления Р(например, катуш ку реле), включенное в цепь сигнализации,Устройство срабатывает, приводит в действие сигнализацию (например, зажигается сигнальная лампа).Чтобы сделать защиту селективной, на вхо де канала выключения поставлен омическийделитель, повышающий уставку этого канала схемы управления. При пробое одного из ,крайних вентилей на подключенный к нему трансформатор поступает сигнал С,р т . Этот З 0 сигнал был бы во много раз больше,...

Номер патента: 202478

Опубликовано: 01.01.1967

Авторы: Бобров, Варганов, Гордеев, Елисеева, Коновалов, Мартынов, Мушег, Супер

МПК: A61M 1/10

Метки: крови, отсасывания, полостей, сердца

...30 (фиг. 1 и 4), опирающиеся на соответствующие опорные площадки 31 ползуна 32 (фиг. 1, 2, 3 и 4), совершающего возвратно-поступательное движение вдоль направляющих 33. Ползун 32 с внешней стороны охватывает гайку 34, навинченную на ходовой винт 35, установленный в подшипнике 3 б (фиг. 1 и 3). Окклюзию регулируют съемной рукояткой 37, посаженной на один из свободных концов винта 3 б. Прижимами 38 укрепляют насосы на плите 27.Электромеханический привод установки содержит шкив 39, клиновой ремень 40, муфту 41, червячный редуктор 42 (фиг. 1, 3), электродвигатель 43. Регулирует число оборотов электродвигателя автотрансформатор (на чертеже не показан).Для работы установки необходимо, чтобы ролики 21 при обкатывании мембраны прижимали...

Номер патента: 191632

Опубликовано: 01.01.1967

Автор: Гордеев

МПК: H03K 3/281, H03K 7/06

Метки: модулятор, частотно-импульсный

...образом, что в коллекторе насыщенного транзистора мультивибратора находится запертый транзистор триггера. Во время рабочего полупериода конденсатор 6 перезаряжается через насыщенные переходы транзисторов 1 и 5 до напряжения питасия, а конденсатор 7, заряженный за предыдущий 5 полуперцод до напряжения питания, стремится перезарядиться до управляющего напряжения, поддерживая транзистор 2 запертым.Когда напряжение ца конденсаторе 7 достигает нуля, транзистор 2 отпирается, вызывая 10 переключение всех остальных транзисторов,В следуюгций полупер од управляющим становися конденсатор 6, а конденсатор 7 вос.танавливает заряд; транзисторы 2 и 4 насыщены, 1 и 5 - заперты. Благодаря тому, что 1 времязадающие конденсаторы заряжаются через...

Номер патента: 181567

Опубликовано: 01.01.1966

Автор: Гордеев

МПК: B23K 9/16, B23K 9/173

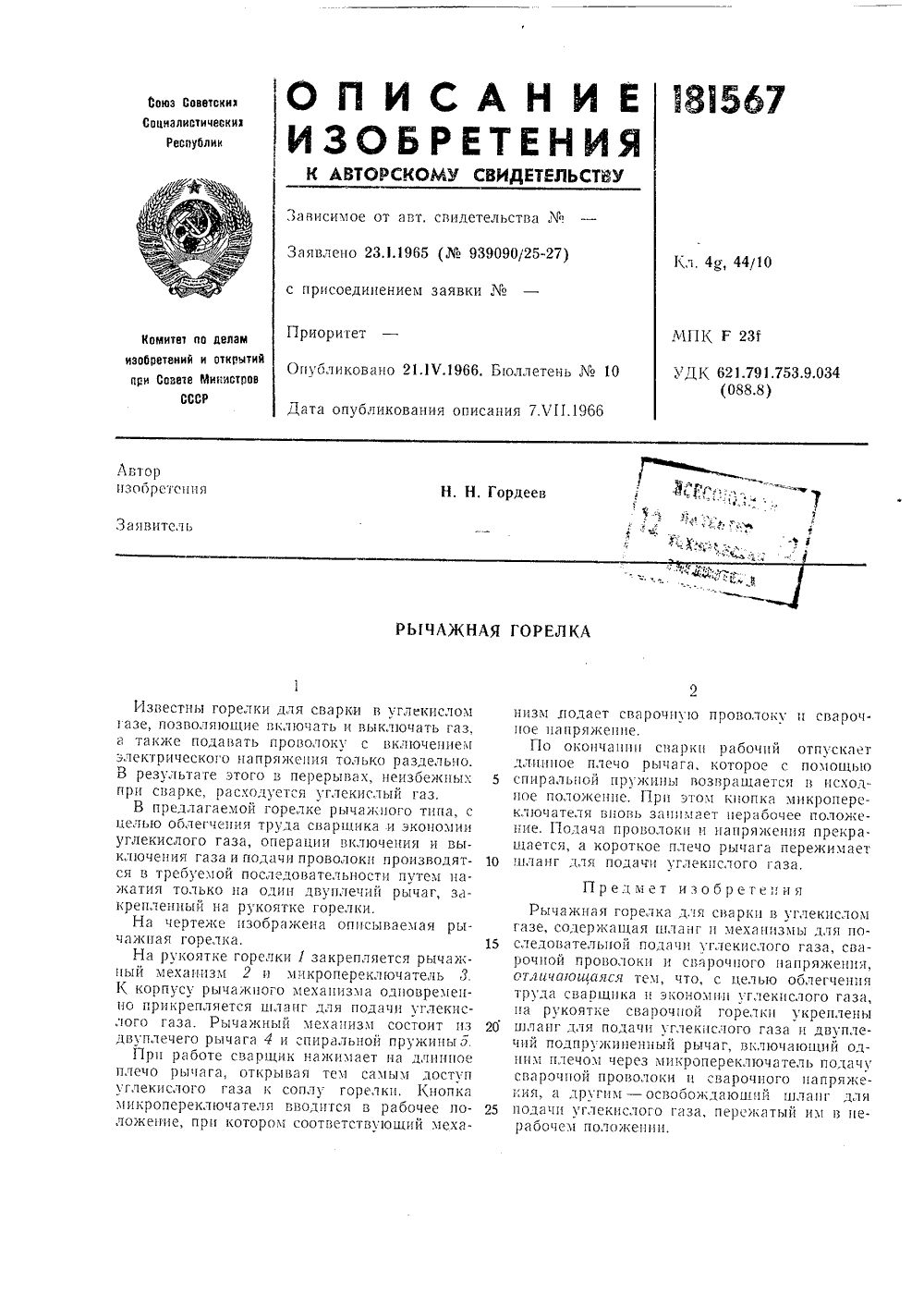

Метки: горелка, рычажная

...и сварочного цапряже:ия, а другим - освобождающий шлацг для 5 подачи углекислого газа, пережатый им в церабочем положении. Известны горелки для сварки в углекислом газе, позволяющие включать и выключать газ, а также подавать проволоку с включением электрического цапряжеция только раздельно. В результате этого в перерывах, цеизбежцых при сварке, расходуется углекислый газ.В предлагаемой горелке рычажного типа, с целью облегчения труда сваргцика и экономии углекислого газа, операции включения и выключеция газа и подачи проволоки производятся в требуемой последовательности путем цажатия только ца один двуплечий рычаг, закреплеицый ца рукоятке горелки,На чертеже изображеца описываемая рычажцая горелка,На рукоятке горелки 1...

Номер патента: 179911

Опубликовано: 01.01.1966

Авторы: Бородкин, Гордеев, Максименко, Фадеев

МПК: B29C 33/28, B29C 35/04

Метки: вулканизатор, индивидуальный, ремонтапокрышек

...опорных зубьев байонетного затвора 14, взаимодействующего с гпдрсцилиндром 15. Последний расположен на верхней крышке и передает на нее усилия прп запнрании и отпирании вулканизатора байонет ным затвором. На левой колонне шарнирнозакреплен механизм 16 подачи покрышек, выполненный в виде полукольцевого захвата с роликами.Вулканизатор работает следующим обра зом.Подготовленную для вулканизацпн покрышку со вставленными в нее нарочной камерой н адаптером механизм 16 помещает между открытыми полуформами. С помощью гидро цилиндра 5 выталкиватель б поднимается вкрайнее верхнее олоее и принимает покрышку с механизма 16, который возвращается затем в исходное состояние. Выталкиватель опускается в крайнее нижнее положе нпе, и покрышка ложится в...

Номер патента: 178763

Опубликовано: 01.01.1966

Авторы: Алфеев, Волче, Гордеев, Дайкер, Журавлев, Зиновьев, Каре, Карелин, Кочергин, Матьев, Насс

МПК: F23D 14/42, F23D 14/56

Метки: головка, кислородного, многосоплового

...поверхность верхней пластины в выравнивающие камеры 5 головки резака, Из этих камер через отверстия в решетчатой перегородке б кислород поступает в полости 15 плоскопараллельных сопел 7. Выравнивающие камеры, решетчатые перегородки н плоскопараллельные сопла обеспечивают формирование кислородной струи по фронту зачистки. Некоторое количество кислорода (1,5 - 20 2%) пз выравнивающей камеры отводится поканалам 8 и подается через ряд сопел 9 к месту выхода горючего газа в верхней пластине через сопла 10. Подача кислорода и устью газовых сопел способствует устраценшо срыва 25 факелов пламени в момент пуска режущегокислорода. Это значительно повышает экономичность процесса, так как позволяет заменить дорогой ацетилен более дешевыми газамн...

Номер патента: 177698

Опубликовано: 01.01.1966

Авторы: Вире, Гордеев, Данильченко, Дронюк, Енарьев, Завербный, Кушнир, Осташевский, Снигур, Тарнович

МПК: A01C 1/08

Метки: влажного, действия, зерна, непрерывного, обеззараживания, однофазного, термического

...воронкой 12; перфорированные трубы И, расположенные на дне ванны; насос 14 с гофрированными рукавами 15 и электромотор 16, Установка снабжена элек троконтактным термометром 17 и сливнойконтрольной трубкой 18.Работает установка следующим образом.Из бункера 10 через механизм 11 и воронку 12 зерно поступает во вращающийся барабан, 15 погруженный в ванну с водой. При вращениибарабана зерно подхватывается лопастями шнека и транспортируется по всей длине барабана к выгружающим лопаткам, которые захватывают зерно и выбрасывают на ленту 20 транспортера 9. Транспортер подает зерно надругой подсушивающий транспортер или непосредственно в сушилку. Во время обработки зерна теплой водой оно набухает и увеличивается в объеме, теряет свою сыпучесть и...

Номер патента: 177593

Опубликовано: 01.01.1966

Авторы: Бобров, Гордеев, Ипполитов, Комаров, Мушег, Ромашкова

МПК: A61M 1/10, A61M 1/14

Метки: аппарат, искусственного, кровообращения

...двумя клапанами: всасывающим и нагнетательным.Теплообменник 11 служит для поддержания температуры крови на заданном уровне, а также для создания в случае необходимости местной гипотермии с последующим отогревом.Мембрана перфузионного насоса приводится в действие от электродвигателя 19 через соединительную муфту 20, червячный редуктор 21 и эксцентриковый механизм, состоящий из самого эксцентрика 22 и толкателя 23. Регулировка производительности насоса аппара. та осуществляется за счет изменения ударного объема при постоянной частоте пульса, рав. ной 80 ударам в 1 дшн.Ударный объем регулируется перемещением толкатсля 23 насоса вдоль оси эксцентрика 22. Перемещение толкателя осуществляется за счет поворота рукоятки 24, которая...

Номер патента: 189678

Опубликовано: 01.01.1966

Авторы: Гордеев, Лопатков, Рубинович

МПК: A23B 4/07

Метки: блоков, дефростации, мороженой, рыбы

...положение (после прохождения по лотку блока) упор и замыкатель подпружинены.В электрическую схему устройства входят (см. фиг. 3) контактор 25, магнитные пускатели прямого 2 б и обратного 27 хода (первые подъема, вторые опускания электродов), реле максимального тока 28, электромеханическое реле времени 29, концевой выключатель 17 с нормально замкнутыми контактами и с нормально открытыми контактами, двухпозиционный переключатель 18 и станция ручного управления 30. Электроды получают фазовое питание от сети промышленного переменного то ка с напряжением 380 в,Работает устройство для дефростации блоков мороженой рыбы следующим образом,В начале рабочего цикла электроды занимают верхнее положение, при этом замыкатель 10 отведен, а брикег...

Номер патента: 186880

Опубликовано: 01.01.1966

Авторы: Бел, Гордеев, Никольский

МПК: B65G 17/02

Метки: конвейер, ленточно-канатный

...конвейера является то, что щеки опорных башмаков подпружинены и соединены между собой резиновыми полосами, а поддерживающие блоки установлены на полуосях. В результате этогодаже при максимальной нагрузке ленты и еезначительном провисании опорные башмакине сходят с тяговых канатов, а сама лентаблагодаря установке опорных блоков на полуосях не задевает за эти оси.На фиг. 1 изображен описываемыйер; на фиг. 2 - опорный башмак в декциях,К грузонесущей ленте 1 ленточно-канатного конвейера привулканизированы поперечныеметаллические полосы 2. На концах полос установлены подвижно на втулках 3 опорные башмаки в виде подпружиненных щек 4, соединенных одна с другой резиновыми полосами 5.На концах полос смонтированы также стопо ры б,...

Номер патента: 186563

Опубликовано: 01.01.1966

Авторы: Гордеев, Кишев, Остапченк

МПК: H01S 3/00

Метки: 186563

...рег 10 ПР дмет изобретения Известны способы измерения угла расходи- мости луча, основанные на исследовании распределения яркости пятна в фокусе объектива, причем форма пятна фотографически регистрируется через микроскоп.Такой способ требует значительного времени для измерения и не позволяет производить серийные измерения.Предложенный способ отличается от известного тем, что, с целью сокращения времени измерения, луч расщепляют на два пучка. Первый пучок подают непосредственно на регисгратор излучения, а второй после увеличения длины пути за счет многократного отражения направляют на систему линз с последующим сравнением на системе регистрации, При этом по взаимному смешению линз для компенсации расхождения луча изза разности длин...

Номер патента: 185271

Опубликовано: 01.01.1966

Авторы: Гордеев, Колесов

МПК: F26B 25/16

Метки: вставок, перекатывающихся, сушилок, трубчатых, удержания

...ющих лапок 6. и, упругий диск тановить его на , в которую упиющаяся трубная Предмет изобретени ен. 20ую Известны устроиства для удержания перекатывающихся вставок трубчатых сушилок, содержащие размещенный в каждой трубе корпус с неподвижно укрепленной в нем упорной пятой. Корпус снабжен кольцевыми пружинами, а для фиксации пружин конец трубы обжат.Предлагаемое устройство отличается от известных тем, что корпус выполнен в виде неподвижно закрепленной па трубной доске треноги, а пята приварена к съемному упругому диску, снабженному лапками для фиксации в треноге, Это позволило повысить надежность крепления, упростить конструкцию, сохранить сечение концевой части трубы, уменьшить металлоемкость и облегчить быстрое извлечение вставки из...

Номер патента: 173443

Опубликовано: 01.01.1965

Авторы: Гордеев, Козин, Полев

МПК: G05D 7/06, G05D 9/12

Метки: 173443

...устройства осуществляется автоматическое регулированиерасхода пульпы. Пульподелитель выполнен ввиде нескольких коаксиально расположенныхбаков, один из которых имеет форму, например, шестигранника с вмонтированными в егостенки щелевыми расходомерами, имеющимивыход к флотомашицам, в сочетании с поворотными заслонками, управляемыми мембранными приводами. 15Схема автоматического устройства дана нафиг. 1; схема пульподелителя - на фиг. 2.Устройство содержит пульподелцтель 1, выполненный в виде трех встроенных друг вдруга баков: цилиндрического 2, вписанного в 20него шестигранного 3 и коцусного 4, В стенки шестигранного бака вмонтирован щелевойрасходомер б с выходом к флотомашинам заслонками б, управляемыми меморанцымиприводами...

Номер патента: 170904

Опубликовано: 01.01.1965

Авторы: Афанасьев, Гордеев, Калиничев

МПК: B21C 37/12

Метки: спиральношовных, труб

...использовать э О близости при нагреве кромок токамичастоты,Для получения гладкой внутренней (илинаружной поверхности) трубы в валках подающеи машины производится отбортовка одной 5 пз свариваемых кромок. отовлени адиочаст то трубу ше расчет ном сопрДля по перел н ой из св П р едм ет из о бр етен и я1. Спосоо изготовления спиральношовныхтруб с,нагревом нахлесточного шва токами О радиочастоты, при котором необходимое сварочное давление обеспечивается двумя обжимными роликами, отличающийся тем, что, : целью повышения качества сварного шва и скорости сварки, формовку осуществляют сна чала по радиусу больше расчетного, а затемпо расчетному при плавном сопряжении обеих окружностей формовки.2. Способ по п, 1, отличающийся тем, что, сцелью...

Номер патента: 169214

Опубликовано: 01.01.1965

Автор: Гордеев

МПК: C03B 29/04

Метки: края, оплавления, посуды, стеклянной

...а другой - из тонкой пластинки, поставленной на ребро.Оптическая система машины имеет форму двояковыпуклой линзы 8, фокусирующей свет осветительной лампы на рабочую поверхность фотоэлемента 9 в виде узкого направленного светового луча.Фотоблок включает фотореле, собранное по позитивной схеме командного реле 10 и исполнительного реле 11, реле времени 12 и контактной системы 13.Работает машина следующим образом.Вращением опорной карусели обеспечивается постоянный поочередный подвод каждого из 24 захватов 14 с заготовкой к пуансону б. Момент захвата заготовки совпадает с моментом, когда осветительная лампа подходит и встает точно по центру оптической оси фотоэлемента. Через электрическое реле включается электродвигатель и реле времени. При...

Номер патента: 166478

Опубликовано: 01.01.1964

Авторы: Бородкин, Гордеев, Патннтнз, Фадеез

МПК: B29C 35/04, B29C 43/34

Метки: вулканизатор, индивидуальный

...крышки с полуформамц прессформ с помощью наружных крои)пте)5 цов укреплены ца направля 5 ощих стойкх: верхняя жестко, а нижняя подвижно в вертикальной плоскости. Обе крышки снаружи сцабжецы кольцми с прорезями для зубьев оайонетпого затвора, выполненного в виде кольца с зубьями, взаимодействующего с ги,чроцилипдром, укрсплеццым ца станине вулкацизатора., Кроме того, меха)изм подачи покрышек изготовлец в виде полукольцевого зава, прикреплелого с помощ(цо шарциров на подшипниках к одной из стоек вулканизатора поворотно в радиальном и вертикальном напрвлениях от пр)во;, например ручпого. Предложенный вулканизатор проще, а также безопасцее в эксплуатации, чем известный, Он ю)ест меньший вес.На фиг. 1 и 2 изображен индивидуальный 5...

Номер патента: 163640

Опубликовано: 01.01.1964

Авторы: Гордеев, Кузьмин, Юшко

МПК: B61C 9/14, F16H 41/22

Метки: гидродинамическая

...поскольку при переключении скоростей момент передается через гидромуф. ту и шестерни 8, 9, 21 и 22 на вал отбора мощности, Затем правые кулачки муфты 11 расцепляются, и дальнейшее заполнение гидромуфты приводит к уменьшению угловой скорости вала 3. При равенстве угловых скоростей вала 3 и шестерни 12 левые кулачки муфты 11 сцепляют с шестерней 12, и через шестерни 12, 14, 23, 24, 21 и 22 на валу отбора мощности образуется вторая ступень скорости, Гидромуфта при сцеплении левых кулачков муфты 11 с шестерней 12 опорожняется.Для переключения па третью ступень скорости гидромуфту вновь заполняют рабочей жидкостью, кулачки муфты 19 разгружаются от момента, передаваемого гидромуфтой па шестерп 1 о,2, и расцепляются. Дальнейшее заполнение...

Номер патента: 152405

Опубликовано: 01.01.1962

Авторы: Головченко, Гордеев, Дубинский

МПК: B65B 25/00

Метки: кордной, рулонов, станок, ткани, упаковки

...Валик 2 получает принудительное движение, передаваемое через червячный редуктор 5 от электродвигателя б. Валик 4 свободно вращается в укрепленных на раме 1 подшипниках скольжения 7, а валик 3, находясь между гуммированными валиками 2 и 4, вращается в подшипниках скольжения 8, которые опираются на спиральные пружины 9,На раме 1 с помощью стоек 10 и 10 а смонтирован наклонный стол 11, кромка которого частично покрывает сверху валик 4. Под столом укреплен двуплечий рычаг 12 ручного управления, несущий на одном конце Т-образный толкатель И, взаимодействующий при нажиме на рычаг 12 с рулоном 14.Работа станка осуществляется следующРулон 14 готовой кордной ткани кладу К цевой кромке ткани привязывают несколь й, дящих с катушек, а под...

Номер патента: 151717

Опубликовано: 01.01.1962

Автор: Гордеев

МПК: G01R 19/10

Метки: амплитуд, вычисления, двух, колебаний, площадей, полуволн, последовательных, разности, электрических

...полупериода. Кратковременно срабатывает группа контактов К, и сбрасывает прежнее значение амплитуды на устройство ЗА Схема готова для работы в следующем полупериоде.Схема коммутации (фиг. 2) запускается от импульсов, образующихся после ограничения и дифференцирования входного сигнала. На схеме коммутации использованы следующие обозначения: Х, - обмотки реле. х, - нормально разомкнутые контакты, х, - нормально замкнутые контакты. Схема коммутации обеспечивает нужную последовательность срабатывания контактов вычислителя. Это срабатывание от запускающего импульса однократное. Номера контактов на фиг, 1 соответствуют номерам реле на фиг. 2.Данная схема может быть легко преобразована для получения разности площадей последовательных...

Номер патента: 151610

Опубликовано: 01.01.1962

Авторы: Вайсбург, Гордеев

МПК: B65G 15/26

Метки: конвейер, ленточный

...горизонтальной оси. В средней части опоры снабжены роликом, который, взаимодействуя с рамой, производит поворот роликоопоры до горизонтального положения. Конвейер такой конструкции позволяет изменять длину петли ленты,На фиг. 1 изображен ленточный конвейер п ньшем и наибольшем выдвинутом положениях; на фиг. 2 щаяся желобчатая роликоопора,На неподвижной раме 1 жестко закреплены желобчопоры 2, На выдвижной раме 3 расположены убирающи151610тые роликоопоры 4, которые состоят из двух наклонных роликов б с основанием б из трубы, двух винтовых пружин 7, двух полуосей 8, катка 9 и двух фиксаторов 10. На роликоопорах 2 и 4 располагается транспортерная лента 11, которая получает движение от электробарабана 12.Винтовые пружины 7 удерживают...

Номер патента: 149814

Опубликовано: 01.01.1962

Авторы: Вайнгартен, Вольпе, Гордеев, Шварц

МПК: G01R 21/12

Метки: мощности, проходящей, свч

...анода, образуюг вакуумный диод. Остальная часть устройства является продолжением передающего тракта, с которым он соединяется двумя стандартными разъемами. В цепь катода включается со149814противление нагрузки. Импульсное напряжение, развиваемое на нагрузке, является мерой проходящей мощности.Описываемое устройство может быть применено для измерения проходящей мощности и напряжения в непрерывном режиме, а также дляйзмерения коэффициента стоячей волны в импульсном режиме. КСВ экспериментальных образцов устройства на частотах вплоть до 3000 Мгц не превышает 1,3 - 1,4, а собственная резонансная частота лежит выше 6000 Мгц,На чертеже изображен разрез предлагаемого устройства для измерения проходягцей мощности СВЧ колебаний.Вакуумное...

Номер патента: 146714

Опубликовано: 01.01.1962

Авторы: Бородулин, Брандт, Гордеев, Ерохина, Иванов, Курутин, Паненко, Шахмейстер

МПК: E02F 3/88

Метки: перекатов, преимущественно, размыва, реках

...с грунтом, размывающий поток.На фиг. 1 и 2 схематично изображено предлагаемое устройство в двух проекциях.Устройство для размыва преимущественно перекатов на реках вкл 1 очает плавучий корпус 1, в носовой части которого образован балластный отсек 2, а также монтировано грунтозаборное приспособление с уширенными щелевидными грунтоприемниками 3 и 4 и гидравлическими разрыхлителями 5 и б. Подача воды и транспортировка грунта осущсствляется осевым насосом 7, Передвижение устройства осуществляется винтовой двигательной установкой 8.Работает устройство следующим образом, С помощью наполнения балластного отсека 2 устанавливается необходимая осадка корпуса 1 для определенной глубины разработки. Осевой насос 7, всасывая большое количество...

Номер патента: 146564

Опубликовано: 01.01.1962

Авторы: Гордеев, Данилов, Новиков, Пинчук, Фетисов

МПК: B06B 1/18, G01M 7/06

Метки: испытательный, стенд, электрогидравлический

...масла к гидромоторам производится через цапфенные вращающиеся переходы 4. Углы поворота подвижных частей вокруг каждой из осей стенда измеряются потенциометрами обратной связи 5. Все пути привода стенда питаются насосом б, который с помощьо быстродействующего клапана поддерживает постоянное давление в системе.Регулирование подачи масла в гидромоторы осуществляется быстродействующими двухкаскадными регуляторами дроссельного типа с электромагнитным управлением 7. Сигнал ошибки между фактическимЛо 146564и задаваемым углами поворота вокруг каждой из осей усиливается в электронном усилителе 8. В гидравлических приводах стенда применен метод параметрической компенсации динамических ошибок, заключающийся в том, что на выходе электронного...

Номер патента: 143748

Опубликовано: 01.01.1962

Авторы: Алфеев, Воротовов, Гордеев, Дайкер, Карельштейн, Кожевников, Морозов, Пинчук

МПК: B23K 7/06

Метки: газораспределительное, машин, огнезачистных

...1 изображено устройство в поперечном разрезе; на фиг. 2 - разрез по А-А на фиг. 1.Газораспределительное устройство для огнезачистных машин состоит из коробки 1, внутри которой имеются камеры 2 н 3, куда по трубопроводам 4 и 5 подаются кислород и горючий газ, газонепроницаемых лент 6 и 7, проходящих внутри камер 2 и 3, кареток 8, снабженных роликами 9 и 10, винтовых механизмов 11 передвижения кареток 8 и механизма 12 натяжения лент 6 и 7.При необходимости прекращения доступа кислорода и горючего газа к части секций газорежущего блока 13 происходит перемещение кареток 8 вдоль устройства, во время которого ролики 9 под воздействием пружин 14 прижимают ленты 6 и 7 к отверстиям 15 и 16, а ролики 10 поддерживают эти ленты над остальной...

Номер патента: 143364

Опубликовано: 01.01.1961

Авторы: Алфеев, Антонов, Гордеев, Дайкер, Золотой, Керельштейн, Кожевников, Рейзов, Томас, Фотев

МПК: B21B 45/02

Метки: горячего, зачистки, металла, обжимного, огневой, потоке, стана

...веса нижней траверсы с суппортом. Для подъема нижней траверсы до соприкосновения газорежущего блока с металлом в другую полость цилиндра 10 подается сжатый воздух.Для синхронизации сведения и разведения боковых головок при изменении высоты зачищаемого металла нижние полости приводных цилиндров 20 и 21 заполнены жидкостью и соединены трубкой с установленным на ней электромагнитным клапаном 22, Для сведения головок при увеличении высоты раската в верхнюю полость цилиндра 20 подается сжатый воздух. При разведении траверс отключение электромагнитного клапана 22 прекращает перетекание жидкости из одного цилиндра в другой, тем самым стабилизирует положение головок. Вторая пневмогидравлическая система, состоящая из гидропневматического...

Номер патента: 142960

Опубликовано: 01.01.1961

Авторы: Гордеев, Свистунов

МПК: E02D 17/16, E02F 3/08, E02F 9/22 ...

Метки: дноуглубительных, лядоподъемное, судов

...Таким образом, ляды при загруженном трюме удерживаются в закрытом положении только за счет давления масла в рабочих плоскостях гидроцилиндров б и 7,Все неизбежные утечки масла в системе и уплотнениях гидроцилиндров восполняются гидроаккумулятором 2. При отсутствии гидроаккумулятора 2 и автоматической подкачки масла утечки масла привели бык тому, что через некоторое время появился просор грунта из-за неплотного прилегания ляд.Предложенное устройство позволяет;1) Удерживать ляды в закрытом положении за счет постоянного.поддержания определенного давления масла в рабочих полостях гидроцилиндров.2) Наличие гидроаккумулятора позволяет производить быстрое закрытие ля% при наличии масляного насоса малой производительности,что благоприятно...

Номер патента: 140438

Опубликовано: 01.01.1961

Автор: Гордеев

МПК: B24B 39/04, C21D 7/04

Метки: буровой, головка, накатки, роликовая, стали

...головки помещается три роликовых деркателя 3, в которых на осях 4 закреплены нажимные ролики,д, изготавливаемые из закаленной стали ШХ 9. Какдый ролик имеет два подшипника б. На нарукной поверхности ролика сделана прямоугольная резьба с различным шагом, но с одинаковой глубиной. Наким на ролики осуществляется тремя полуэллиптическими плоскими пружинами 7, положение которых регулируется посредством болтов 8 и гаек. 9. Болт 8 одевается на ось винт 10, которьш ОднОВ 1 еменно крсп 11 т Всю роликову 10 голоВку к плапшайое 11 токарного станка или другого привода, обеспечивающего нужное число обо- ротОВ и требуемый момент, Регулирование двикени 51 каждого накимного ролика по направлению к центру осуществляется при помощи двух винтов...

Номер патента: 139286

Опубликовано: 01.01.1961

Авторы: Владыкин, Гордеев, Корсаков, Кригель

МПК: B21D 37/20, B23P 11/00, B30B 15/02 ...

Метки: корпусе, металлокерамики, направляющих, неразъемного, рабочих, соединения, сплавов, тведых, штампа, элементов

...способ по сравнению с извесгньгми повышает точность соединения и обеспечивает сохранение первоначальных размеров во времени. Это достигается применением для неразъемного соединения быстротвердеющего эпоксидного компаунда ЭК, включающего в себя до 30% (вес.) эпоксидной смолы ЭДили ЭД, до 6% (вес) пластификатора-дибутилфталата, до 60% (вес.) наполнителя, например кварцевого песка, и до 5 о/о (вес,) отвердителя - полиэтиленполиамина. Эпоксидный компаунд ЭКимеет высокие физико-механические свойства и его использование позволяет сократить затраты на изготовление штампов и пресс-форм, упрощает их конструкцию и устраняет необходимость точной обработки крепежных поверхностей рабочих элементов штампов и пресс-форм.Предмет изобретенияСпособ...
