Уплотнение торцового типа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

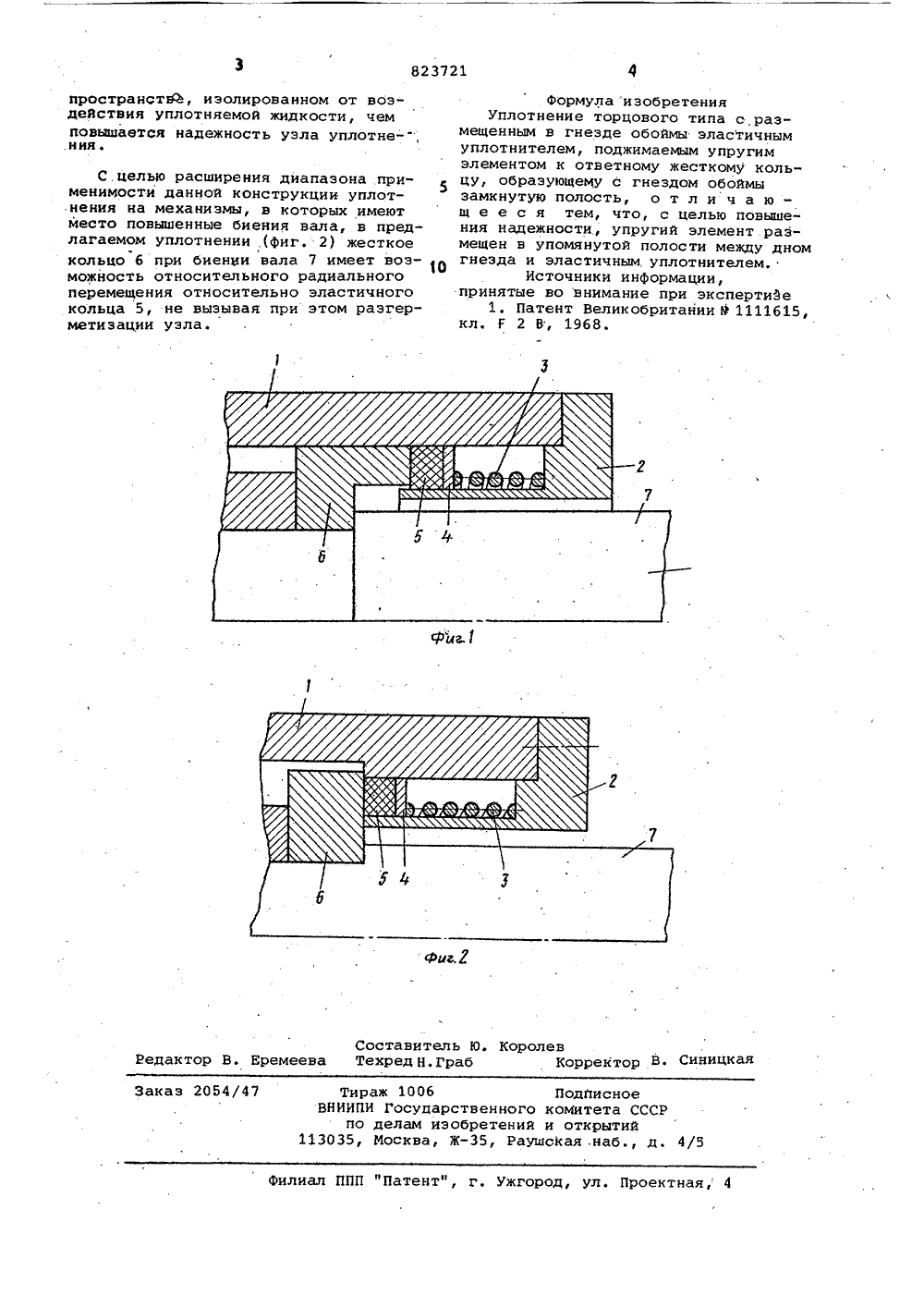

Союз Советских Социалистических РеспубликОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ оо 823721 ф Дополнительное к авт. с.79 (21)2797626/25-08заявки Нов 16,) 1 исоединением осударствениый коми СССР по дедам изобретени и открытий) Заявите 4) УПЛОТНЕНИЕ ТОРЦОВОГО ТИП 2 отник уплот Изобретение относится к упл тельной технике, в частности, нениям торцового типа для валов.Известно уплотнение торцояого типа, включающее в себя пару трения с размещенным в гнезде обоймы сменным кольцом набивки и частично входящим в указанное гнездо с радиальными зазорами, меньшими, чем диаметр нити набивки, ответное жесткое кольцо и вынесенный из герметизируемой среды поджимной упругий элемент 1 1.Недостаток устройства - низкая надежность из-за отсутствия автоматической связи между усилием поджима и давлением среды, увеличенные аксиальные размеры узла, связаниые с размещением упругого элемента вие герметизируемой среды.Цель изобретения - повыщбние ности устройстваПоставленная цель достигаетс что упругий элемент размещен в между дном гнезда и эластичным нителем.На фиг. 1 показано предлагае уплотнение, разрез; на фиг. 2- ант уплотнения с малым торцовым ром. т- аснадежя тем, полости уплотЭластичный уплотнитель 5, являясь кольцом пары трения, одновременно вы полняет роль вторичного уплотнения, отделяющего полость, в которой находится упругий элемент 3., от атмосферы и от герметизируемой жидкости. Та ким образом, упругий элемент 3 расп лагаясь между дном обоймы 2 и уплотнителем 5, оказывается в замкнутом моеваризазо-,В расточке корпуса 1 установленаплоская с расточкой обойма 2, в которой размещен поджимаемый упругим элементом 3 через шайбу 4. эластичный уплотнитель 5. В качестве материалауплотнителя может быть применена сальниковая набивка. Ответное жесткоекольцо б установлено на валу 7. Жеское кольцо 6 образует с обоймой 2 рточкой корпуса 1 и шайбой 4 замкнутыйобъем, в котором расположен эластичный уплонитель 5. Это обеспечиваетсямалыми радиальными (фиг. 1)или торцовыми (фиг. 2) зазорами между жестким кольцом 6 и обоймой 2.Упругий элемент 3 установлен междудном обоймы и кольцом сальниковойнабивки.Уплотнение работает следующим об разом,823721 оставитель ехред Н. Гра дакт еремеев аж 1006 ПодПисное Государственного комитета ССделам изобретений и открытийМосква, Ж, Раушская .наб., д каз 2054 Ти ВНИИП3035 Филиал П атент",пространств, изолированном от воздействия уплотняемой жидкости, чемповышается надежность узла уплотне,ния. С целью расширения диапазона применимости данной конструкции уплотнения на механизмы, в которых имеют место повышенные биения вала, в предлагаемом уплотнении .(фиг. 2) жесткое кольцо 6 при биенни вала 7 имеет возможность относительного радиального перемещения относительно эластичного кольца 5, не вызывая при этом разгерметизации узла. Формула изобретенияУплотнение торцового типа с,размещенным в гнезде обоймы эластичнымуплотнителем, поджимаемым упругимэлементом к ответному жесткому кольцу, образующему с гнездом обоймызамкнутую полость, о т л и ч а ющ е е с я тем, что, с целью повышения надежности., упругий элемент размещен в упомянутой полости между дномгнезда и эластичным, уплотнителем.Источники информации,принятые во внимание при экспертизе1. Патент Великобритании Р 1111615,кл. Г 2 В, 1968. Королев Корректор В, Синицкая Ужгород, ул. Проектн
СмотретьЗаявка
2797626, 16.07.1979
ПРЕДПРИЯТИЕ ПЯ М-5356
ГОЛУБЕВ АЛЕКСЕЙ ИВАНОВИЧ, ГАФТ ЯКОВ ЗИНОВЬЕВИЧ, ГОРДЕЕВ ВИТАЛИЙ ВИКТОРОВИЧ, ГОНСАЛЕС-ЛОПЕС ХЕЗАН, КУЗНЕЦОВ АЛЕКСЕЙ НИКОЛАЕВИЧ, ЯКУШЕВ СЕМЕН ФЕДОРОВИЧ
МПК / Метки
МПК: F16J 15/54
Метки: типа, торцового, уплотнение
Опубликовано: 23.04.1981
