Дифференциальный микрокалориметр

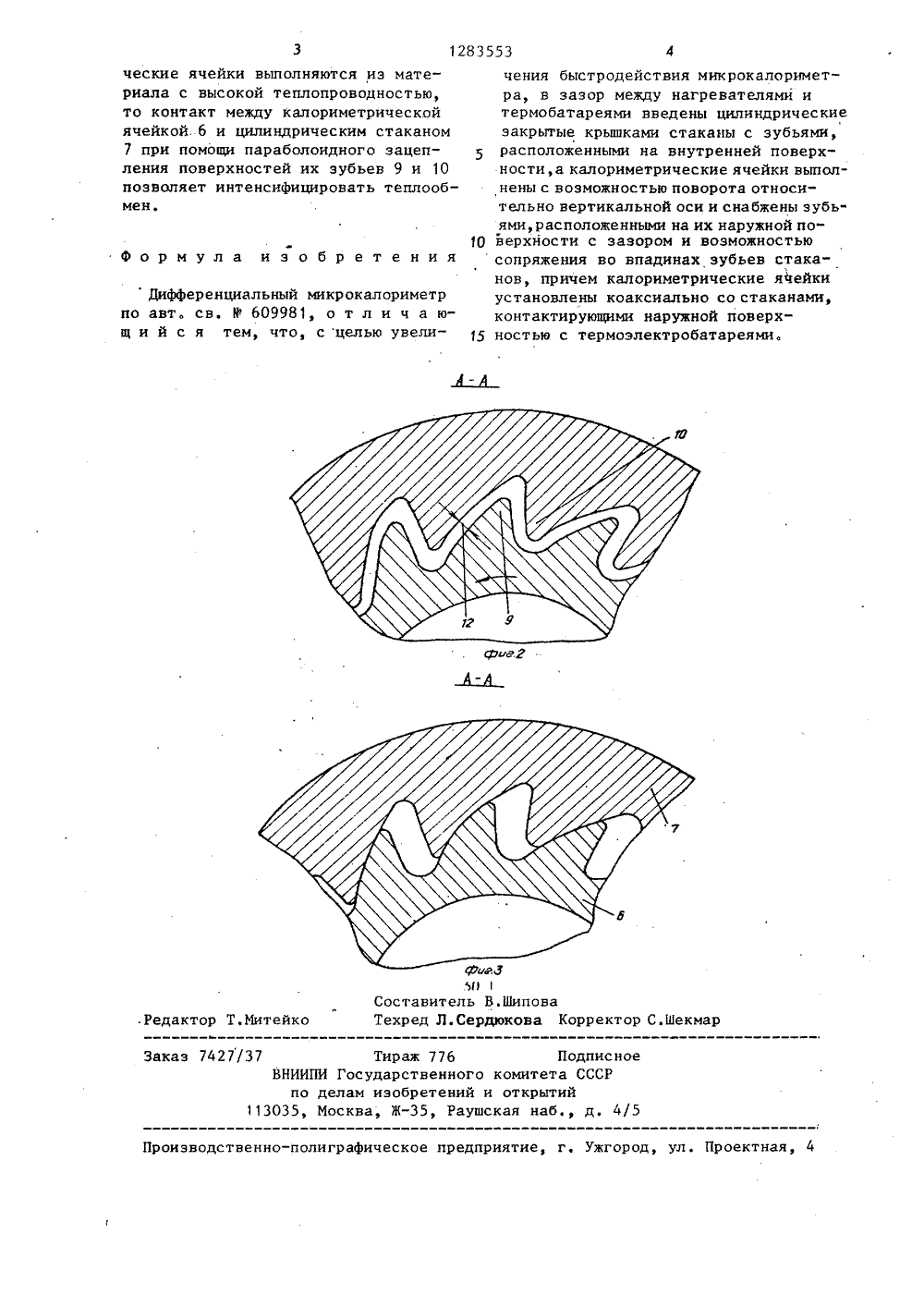

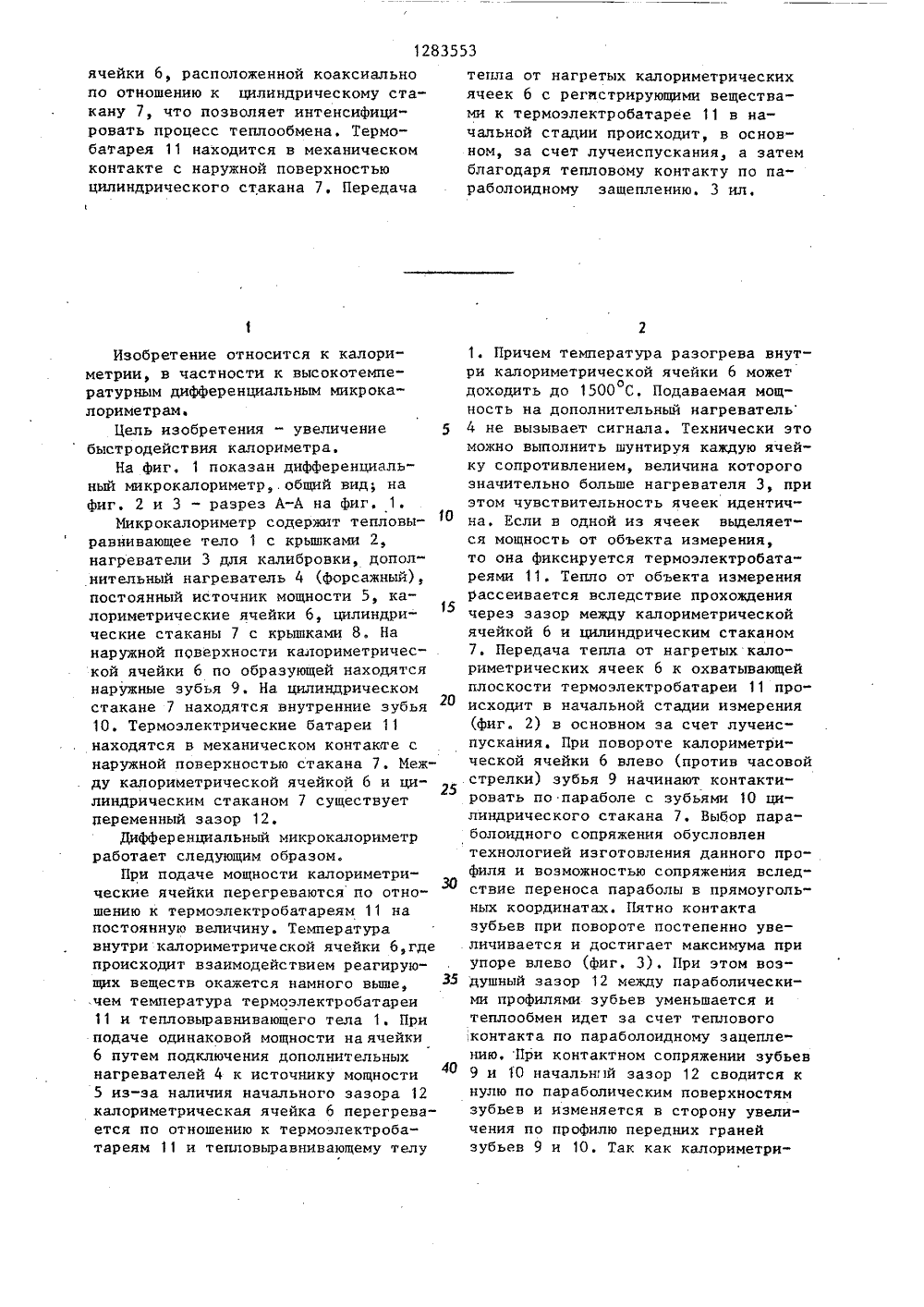

(54 МЕТ (57 зований ное ичес ыстро втерены ье СОР 976,крьппти цилненыболе ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ Н АВТОРСКОМУ СВИ(71) Государственное специалконструкторское бюро теплофикого приборостроения(56) Авторское свидетельствоВ 609981, кл, С 01 К 17/08,Патент США й.- 3314288,кл. С 02 К 17/00. 1967. ДИФФЕРЕНЦИАЛЬНЫЙ МИКРОКАЛОРИИзобретение может быть испольо для измерения тепловыделеазличных физико-химическихссов и позволяет увеличитьодействие калориметра. Длязазоре между нагревателями 3мозлектробатареями 11 установцилиндрические стаканы 7 сами 8, На внутренней поверхноиндрического стакана 7 выползубья, сопрягающиеся по парас зубьями калориметрической1283553 ячейки 6, расположенной коаксиальнопо отношению к цилиндрическому стакану 7, что позволяет интенсифицировать процесс теплообмена. Термобатарея 11 находится в механическомконтакте с наружной поверхностьюцилиндрического стакана 7. Передача Изобретение относится к калориметрии, в частности к высокотемпературным дифференциальным микрокалориметрам.Цель изобретения - увеличение 5быстродействия калориметра,На фиг, 1 показан дифференциальный микрокалориметр,.общий вид, нафиг. 2 и 3 - разрез А-А на Фиг, 1.Микрокалориметр содержит тепловыЮравнивакицее тело 1 с крышками 2,нагреватели 3 для калибровки, дополнительный нагреватель 4 (форсажный),постоянный источник мощности 5, ка 15лориметрические ячейки 6, цилиндрические стаканы 7 с крышками 8. Нанаружной поверхности калориметрической ячейки 6 по образующей находятсянаружные зубья 9. На цилиндрическомстакане 7 находятся внутренние зубья2010. Термоэлектрические батареинаходятся в механическом контакте снаружной поверхностью стакана 7, Между калориметрической ячейкой 6 и цилиндрическим стаканом 7 существуетпеременный зазор 12.Дифференциальный микрокалориметрработает следующим образом,При подаче мощности калориметрические ячейки перегреваются по отношению к термоэлектробатареям 11 напостоянную величину. Температуравнутри калориметрической ячейки б,гдепроисходит взаимодействием реагирующих веществ окажется намного выше,,чем температура термоэлектробатареи11 и тепловыравнивающего тела 1. Приподаче одинаковой мощности на ячейки6 путем подключения дополнительныхнагревателей 4 к источнику мощности405 из-эа наличия начального зазора 12калориметрическая ячейка б перегрева"ется по отношению к термоэлектробатареям 11 и тепловыравннвающему телу тепла от нагретых калориметрическихячеек 6 с регистрирующими веществами к термоэлектробатарее 11 в начальной стадии происходит, в основном, за счет лучеиспускания, а затемблагодаря тепловому контакту по параболоидному защеплению. 3 ил,1. Причем температура разогрева внутри калориметрической ячейки 6 можетодоходить до 1500 С. Подаваемая мощность на дополнительный нагреватель 4 не вызывает сигнала. Технически это можно выполнить шунтируя каждую ячейку сопротивлением, величина которого значительно больше нагревателя 3, при этом чувствительность ячеек идентична. Если в одной из ячеек выделяется мощность от объекта измерения, то она фиксируется термоэлектробатареями 11, Тепло от объекта измерения рассеивается вследствие прохождения через зазор между калориметрической ячейкой б и цилиндрическим стаканом 7. Передача тепла от нагретых кало" риметрических ячеек 6 к охватывающей плоскости термоэлектробатареи 11 происходит в начальной стадии измерения (фиг. 2) в основном за счет лучеиспускания. При повороте калориметрической ячейки 6 влево (против часовой стрелки) зубья 9 начинают контактировать по параболе с зубьями 10 цилиндрического стакана 7. Выбор параболоидного сопряжения обусловлен технологией изготовления данного проФиля и возможностью сопряжения вслед" ствие переноса параболы в прямоугольных координатах. Пятно контакта зубьев при повороте постепенно увеличивается и достигает максимума при упоре влево (Фиг. 3). При этом воздушный зазор 12 между параболическими профилями зубьев уменьшается и теплообмен идет за счет теплового ,контакта по параболоидному зацеплению, При контактном сопряжении зубьев 9 и 10 начальн 1 й зазор 12 сводится к нулю по параболическим поверхностям зубьев и изменяется в сторону увеличения по профилю передних граней зубьев 9 и 10. Так как калориметри1283553 Дифференциальный микрокалориметр по авт. св. Ф 609981, о т л и ч а ющ и й с я тем, что, с целью увелифариа.Я фиаЮ5Составитель В.ШиповаТехред Л.Сердюкова Корректор С.Шекмар Редактор Т.Митейко Тираж 776 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Заказ 7427/37 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 ческие ячейки выполняются из материала с высокой теплопроводностью,то контакт между калориметрическойячейкой 6 и цилиндрическим стаканом7 при помощи параболоидного зацепления поверхностей их зубьев 9 и 10позволяет интенсифицировать теплообмен,ЮФормула изобретения чения быстродействия микрокалорнметра, в зазор между нагревателями итермобатареями введены цилиндрическиезакрытые крышками стаканы с зубьями,расположенными на внутренней поверхности,а калориметрические ячейки выполнены с возможностью поворота относительно вертикальной оси и снабжены зубь"ями, расположенными на их наружной поверхности с зазором и возможностьюсопряжения во впадинах зубьев стаканов, причем калориметрические ячейкиустановлены коаксиально со стаканами,контактирующими наружной поверхностью с термоэлектробатареями.
