F22B 1/08 — теплоносителем является пар

Номер патента: 6432

Опубликовано: 29.09.1928

Авторы: Гартманн, Германуц

МПК: F22B 1/08, F22B 21/00, F23M 5/08 ...

Метки: замкнуты, испарению, конденсации, котором, непосредственным, несущей, парообразование, парообразователь, подвергающейся, помощи, посредственным, производится, промежуточной, путем, среды, теплоту, частью

...д сама по себе может быть разединяема с принадлежащей к ней трубкой с и легко может быть вытянута между кипятильными трубками О, Каждая трубка с,вмещает в себе среду, несущую теплоту, например, воду или т. и которая в трубках 4, посредством поднимающихся из топки горячих газов и посредством лучистой теплоты топки, нагревается и, поднимается в верхние трубки с, из которых теплота передается котельной воде. Таким образом, действие непосредственного отопления резервуара а горячими газами значительно усиливается посредством среды, несущей теплоту. Нижняя ветвь трубок с проведена достаточно наклонно, чтобы обеспечили отвод сгущенной . (конденсированной) среды, обратно в нижние трубки И. Трубки Ы расположены таким образом, что они отчасти...

Номер патента: 7532

Опубликовано: 31.01.1929

Автор: Гаргманн

МПК: F22B 1/08

Метки: действия, котельное, непрямого

...состояние, в каком он и поступает в рабочий котел.На приложенных чертежах фиг.1 - 3 схематически изображает три варианта предлагаемого устройства.При установке по фиг. 1 котел состоит из двух камер А и В, в которых расположены главные части, образующие первичный пар, а именно трубчатый испаритель С и подогреватель Э. В рабочем котле .Е расположено нагревательное устройство б, которое в установке по фиг. 1 связано трубопроводом 1 с подогревателем Й и трубопроводом 4 с водоотделителем 3. В тот же водоотделитель входит трубопровод 2, составляющий продолжение испарителя С. Отделяющаяся в водоотделителе 3 вода течет по трубопроводу 5 в циркуляционное устройство для носителя тепла,При установке по фиг. 2 испаритель С устроен так, что...

Номер патента: 45906

Опубликовано: 29.02.1936

Автор: Чернышев

МПК: F22B 1/08

Метки: воды, газов, гидроэлектростанций, использования, паров, получаемых, теплоты

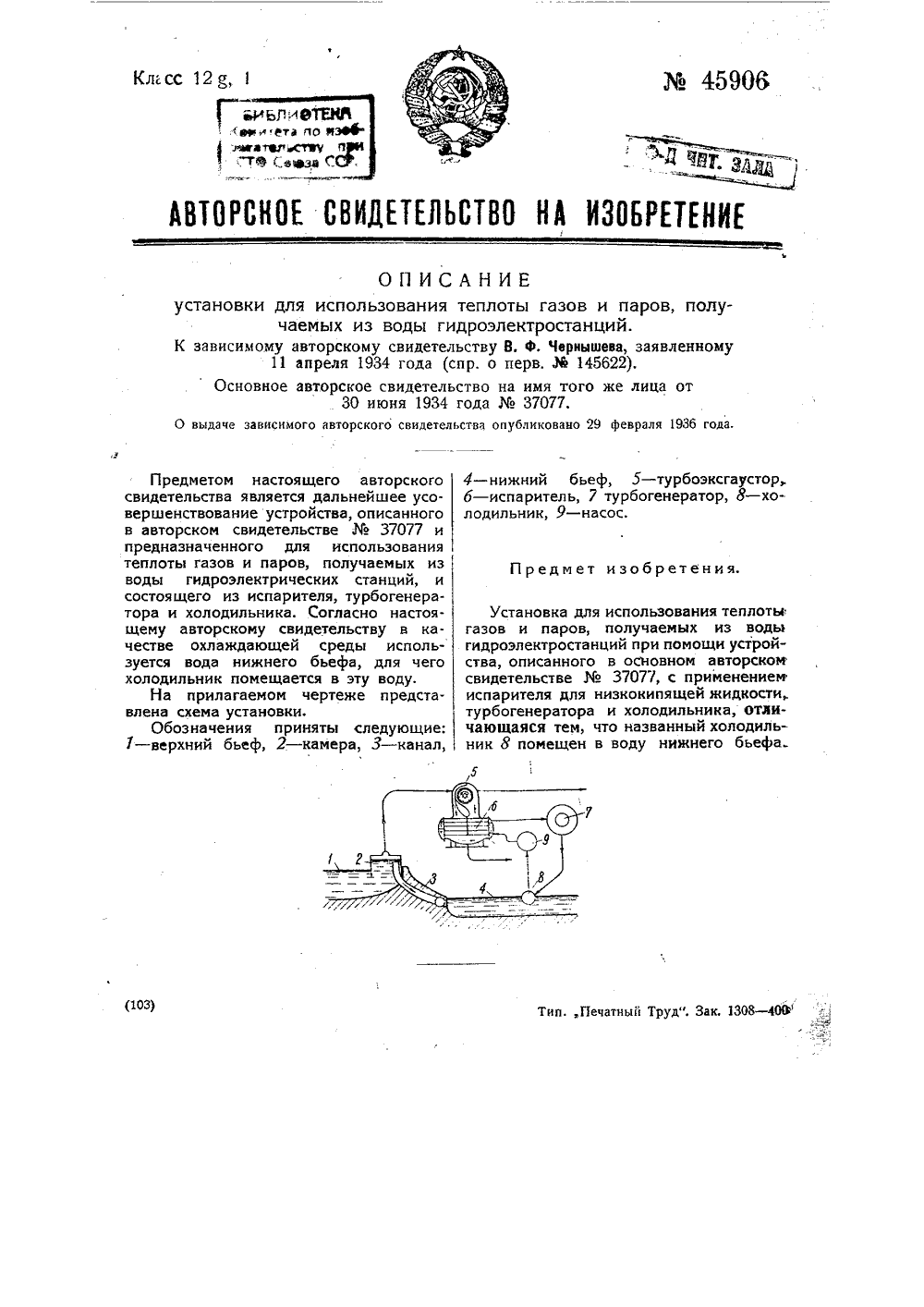

...29 февраля 1936 4 - нижний бьеф, 5 - турбоэксгаустор б - испаритель, 7 турбогенератор, 8 - хо лодильник, 9 - насос. Установка для использования теплоты. газов и паров, получаемых из воды гидроэлектростанций при помощи устройства, описанного в основном авторском свидетельстве37077, с применением испарителя для низкокипящей жидкости турбогенератора и холодильника, Отличающаяся тем, что названный холодильник 8 помещен в воду нижнего бьефа Предметом настоящего авторского свидетельства является дальнейшее усовершенствование устройства, описанного в авторском свидетельстве37077 и предназначенного для использования теплоты газов и паров, получаемых из воды гидроэлектрических станций, и состоящего из испарителя, турбогенератора и...

Номер патента: 68161

Опубликовано: 01.01.1947

Авторы: Бурков, Голубцов

МПК: F22B 1/08, F22B 37/48

Метки: испарением, котла, парового, работы, ступенчатым

...на, дтва отсекая. Оли-н отсек заполнен водой с малой концентрацией солей а второй-ч: наивысшей концентрациеи.Работа. парового котла по предложенному способу происходит следующим образом.Котельная вода из отсека о впалой тронпенграцттей солей поступает в отсек. с нонвысшей нотщетттошней, где вода, за. счет нромеэкуточного теплоносителя доны-паринаелся.втодяъной Пллр высокого давления, который пттрнулттрует в замкнутой системесмет вине, Лпвлетнте пора в трутбах з-ттеевина держится большим, чем в котле, чтобы за. счет этого иметь соответствующий тепловой перепад. Поверхности нагрева или эполучечптя водяного паратеплоносители располагшот солзместтто с поверхностями нагрева. самого котла. Галим образом, они оботрсватотся или во счет...

Номер патента: 500423

Опубликовано: 25.01.1976

Авторы: Губенко, Соловьев, Трунов

МПК: F22B 1/08

Метки: испаритель

...в слой воды: под зеркало испарения, 1Однако при работе таких нспарнтелей вспенивается кипящая вода на поверхности 1 эеркала испарения нри солесодержании концент- рата, равном или превышающем критическое. Это приводит к образованию пенной шапки на т зеркале испарения, чго способствует увеличению ,уноса влаги и частиц пены с паром, а также 1 существенно ухудшает работу автоматического регулятора питания испарителя. Кроме того, прн понижении уровня появляется вероятность прострела парового пространства па: ровидными струями, что значительно ухудшает качество пара. В результате для сох"ранения требуемого качества пара прихо, дится ограничивать производительность ис парителя,Целью изобретения является стабилизация зеркала испарения и...

Номер патента: 1025957

Опубликовано: 30.06.1983

Авторы: Берсенев, Глазов, Голубев, Ленский

МПК: F22B 1/08

Метки: испаритель

...конус снаружи снабжен ЗОперфорированной обечайкой и выполненс выходными окнами, соединенными посредст.вом патрубков с противолежащими им пефорациями обечайки.На фиг. 1 изображен описываемый испаритель, общий вид; на фиг. 2 - разрез А - А на фиг. 1.Испаритель содержит корпус 1 с испарительной камерой 2 и расположенной над ней,подъемной трубой, выполненной в виде соединенных меньшими основаниями двух усеченных конусов 3 и 4. Верхний конус 3 снаружи снабжен перфорированной обечайкой 5 и выполнен с выходными окнами б, соединенными посредствомпатрубков 7 с противолежащими им перфорациями обечайки 5. Над подъемной трубой размещены устройства 8 для промывки и очистки вторичного пара, Питательная вода поступает в испаритель по патрубку 9,...

Номер патента: 1138594

Опубликовано: 07.02.1985

Авторы: Бускунов, Ефимов, Казанский, Табатчиков

МПК: B01D 1/00, F22B 1/08, F22B 37/26 ...

Метки: испаритель

...в тракт 7 охлаждающей среды, Полости 6, включенные в тракт 7 охлаждающей среды, могут быть выполнены только в верхних участках пластины 4. При этом теплопроводными могут быть выполнены только верхние стенки полых пластин 4. Верхние участки пластин 4 могут быть выполнены в виде цилиндрических труб. Отстойник 3 снабжен водосливной трубой 8, а в корпусе 1 закреплены питательный патрубок 9, пароотводящий патрубок 10 и патрубок 11 продувки.Испаритель работает следующим образом.Нагреваемую среду пропускают через камеру 2, пространство над которой заполнено пароводяной смесью. В погруженном в пароводяную смесь отстойнике 3 происходит разделение этой смеси на пар, который выводят из корпуса 1 через патрубок 10, и воду, которую по трубе 8...

Номер патента: 809933

Опубликовано: 07.04.1987

Авторы: Берсенев, Вакуленко, Глазов, Голубев, Ленский, Михайлов, Ширяев

МПК: F22B 1/08

Метки: испаритель

...объеме, а в нижней обечайке выполнены переливныеотверстия.Для улучшения циркуляции испаряемой среды нижняя обечайка может бытьснабжена сферическим обтекателем, установленным внутри обечайки по ееоси, а над ее переливными отверстиями выполнены направляющие козырьки.На чертеже изображен общий видиспарителя.В вертикальном корпусе 1 в жидкостном объеме испарителя размещенаводотрубная греющая секция 2. Надгреющей секцией 2 в паровом объеме35 40 50 55 ющей секции 2 и в процессе конденсации передает тепло испаряемой среде, которая находится внутри греющих труб. Конденсат вторичного пара отводится через патрубок 15.В результате теплообмена жидкость частично испаряется и образовавшийся вторичный пар поступает в паровой объем. Пар,...

Номер патента: 1320586

Опубликовано: 30.06.1987

Автор: Иванов

МПК: F22B 1/08

Метки: парогенератора, работы

...промышленности,Целью изобретения является интенсификация теплообмена в испарителе за счет подчи на его вход стороннего пара.На чертежесхематично изображен парогенератор, в котором реализуется способ его работы.Парогенератор содержит испаритель 1 с трактом 2 греющего теплоносителя, подогреватель 3, подключенный к источнику (не показан) стороннего пара, и барабан-сепаратор 4. Испаритель 1, барабан-сепаратор 4 и подогреватель 3 включены в контур естесвенной циркуляции нагреваемой среды с опускной линией 5 и подъемной линией 6. Барабан-сепаратор 4 снабжен питательным трубопроводом 7 и отводящим паропроводом 8. 20Пример. Котловую воду с абсолютным давлением 4 кгс/см и температурой 143 С подают из барабана-сепаратора 4 в опускную...

Номер патента: 1456690

Опубликовано: 07.02.1989

Авторы: Безнос, Каширский, Мутовин, Фрайфельд

МПК: F22B 1/08

Метки: испаритель

...неконденсирующихся газов - на уровне нижнего и верхнего участков греющей секции 5.Испаритель работает следующим образом.Питательная вода тангенциально поступает через патрубок 2 перемешивается с циркулирующей водой и затем поднимается по трубам греющей секции 5, вскипает и, освободившись от пара, опускается по кольцевому40 зазору 4. Часть циркулирующей питательной воды отводится через патру" бок 3 в следующий испаритель (не по-казан), Причем в патрубок 3 водапоступает с максимальным для данногоиспарителя солесодержанием и минимальным количеством неразложившихсякарбонатов и бикарбонатов. Греющийпар по патрубку 7 поступает в нижнюю часть греющей секции 5. Поднимаясь, пар конденсируется, несконденсировавшиеся газы удаляются по патрубку 8,...

Номер патента: 1207250

Опубликовано: 10.09.1999

Автор: Тугов

МПК: F03B 13/00, F22B 1/08

Метки: энергетическая

1. Энергетическая установка, содержащая гидротурбину с напорным водоводом и заполненный низкокипящей жидкостью замкнутый контур, включающий последовательно установленные паровую турбину, конденсатор, насос и испаритель с каналами для подвода и отвода воды, первый из которых сообщен с верхним бьефом водохранилища, отличающаяся тем, что, с целью повышения КПД, канал для подвода воды установлен с возможностью горизонтального и вертикального перемещений, снабжен приводными механизмами и имеет теплоизоляционное покрытие, а канал для отвода воды подсоединен к напорному водоводу.2. Установка по п.1, отличающаяся тем, что приводной механизм вертикального перемещения канала для подвода воды...
