Глузман

Номер патента: 1193155

Опубликовано: 23.11.1985

Авторы: Антоновский, Глузман, Ещенко, Лобов, Невойса, Семисалов, Чернышев

МПК: C10B 31/00, G05D 27/00

Метки: загрузки, коксовых, печей

...изобретения - повышение точности контроля.На фиг,1 изображена схема контроля загрузки коксовых печей при осевом и смещенном расположении зонда в камере; на фиг.2 - график изменения плотности угольной загрузки по высоте камеры коксования при измерениях беэ учета влияния стенки (1) и с учетом этого влияния (2).Способ контроля плотности угольной загрузки в камере коксования включает следующие операции,Зондируют угольную загрузку в интересующем объеме, для чего в камеру коксования через загрузочный люк или специальное отвврстие в своде или дверях камеры до нужного уровня вводят трубу, в которую вставляют зонд, использующий метод рассеянного гамма-излучения.Для получения оптимальной геометрии ивмерения (минимальной погрешности...

Номер патента: 1191329

Опубликовано: 15.11.1985

Авторы: Брутер, Глузман, Жигин

МПК: B60P 1/02, B60P 1/34

Метки: саморазгружающееся, средство, транспортное

...СССР1 крытийя на 6., д. 4/5ул, Проектная, 4 Составитель В. ТТехред И, ВересТираж 649 дарственного ком изобретений и о Ж - 35, Раушскант, г. Ужгород,Изобретение относится к машиностроению и может быть использовано для транспортирования и перегрузки различных грузов, в частности сельскохозяйственных продуктов.Цель изобретения - упрощение конструкции.На фиг.1 - изображено транспортное средство при разгрузке с места, вид сбоку; на фиг.2 - то же, при разгрузке с подъемом кузова.Саморазгружающееся транспортное средство содержит раму 1 с колесами 2 снабженную опрокидывающимся кузовом 3, устанавливаемым в транспортном положении на стойках 4 и 5. Двуплечие рычаги 6 и 7 шарнирно соединены между собой. На концах двуплечего рычага 6...

Номер патента: 1177183

Опубликовано: 07.09.1985

Авторы: Глузман, Заяц, Ребров

МПК: B60N 2/02, B60N 2/44

Метки: рукоятка, сиденья, средства, транспортного, элементов

...и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор О. ГоловачЗаказ 5449/17 Изобретение относится к рукояткам для регулирования взаимного положения элементов, преимущественно сидений транспортных средств, например автомобилей, тракторов и т.д.Цель изобретени я - созда ни е рукоятки, в которой количество движений руки оператора было бы сведено до минимума, отсутствовали бы продольное перемещение и возможность удара или защемления кисти руки оператора, что повышает удобство пользования рукояткой. На фиг. 1 изображена предлагаемая рукоятка, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - сечение А - А на фиг, 1.Рукоятка содержит храповой механизм, состояший из зубчатого...

Номер патента: 1162636

Опубликовано: 23.06.1985

Авторы: Глузман, Заяц, Ослон, Ребров

МПК: B60N 1/02

Метки: рукоятка, сиденья, средства, транспортного, элементов

...колесом, прижимаясь.к центральному продольному элементу,При холостом ходе рукоятки храповое колесо остается неподвижнымвследствие изгибания пружины.55Недостатками известной конструкции является то, что рукоятка имеетнедостаточную надежность из-за 636 2сложности устройства, включающего в себя три упругих элемента, а также возможность самопроизвольногопереключения пружин, так как пере" ключатель выходит за продольный габарит рукоятки.Цель изобретения - повышение на дежности путем исключения возможности самопроизвольного переключения направления вращения храповогоколеса при упрощении конструкции.Укаэанная цель достигается тем, что в рукоятке для регулированияэлементов сиденья транспортного средства, содержащей корпус, расположенные в...

Номер патента: 1148859

Опубликовано: 07.04.1985

Авторы: Глузман, Глущенко, Невойса

МПК: C10B 47/00, G05D 27/00

Метки: коксованию, подготовки, процесса, углей

...зольности шихты и обогати"мости рядовых углей уменьшается запланированный выход летучих веществв шихте.Цель изобретения - получениеугольной шихты стабильного качествапутем повышения точности регулирования.Поставленная цель достигаетсятем, что величину выхода летучихвеществ регулируют изменением количества дозируемых углей,На чертеже представлена схемареализации способа.Способ подготовки углей для коксования по схеме ГДК (групповоедробление компонентов) предусматривает раздельное дозирование углейиэ силосов, разделение их на группы 48859 2(например, марки Ж и К - в одну,Г и ОС - в другую группу), раздельное дробление углей этих групп,а затем смешение дробленых углей.5 При планировании состава шихты(шихтовке) производят расчет...

Номер патента: 1136250

Опубликовано: 23.01.1985

Авторы: Вонсович, Глузман, Сундуков, Терезов

МПК: H02J 3/06

Метки: активной, мощности, перетока, частоты, энергообъединения

...мощности энергообъединения, теля перетока мощности по внутренработаацего параллельно с другим ней связи а третий вход соединен с энергообъединением, содержащее ре 10выходом блока выявления приращений гулятор частоты и перетока обменной управляющего воздействия высшего мощности, подключенный входами к уровня, задатчик предельно допустизадатчику уставки частоты и к изме- мой величины перетока обменной мощФрителям частоты сети и перетока об- ности, блок контроля перетока обменной мощности, задатчик уставки пе- меннои мощносри первый вход которо 15чретока обменной мощности, два огра- го соединен с выходом измерителя пеничителя перетока мощности по внеш- ретока обменной мощности, второй вход ней и внутренней связям, соединенные с...

Номер патента: 1131699

Опубликовано: 30.12.1984

Авторы: Брутер, Глузман, Фельгендлер

МПК: B60P 1/34

Метки: саморазгружающееся, средство, транспортное

...с рамой, связанной с кузовом передней тягой переменной длины и 10 задней парой тяг, жестко соединенных между собой поперечинойгидроцилиндры подъема и опрокидывания 11 .Однако данное транспортное средство характеризуется сложностью кон струкции и значительными трудозатратами при его изготовлении.Цель изобретения - упрощение конструкции.Поставленная цель достигается тем, 20 что в саморазгружающемся транспортном средстве, содержащем кузов, шасси и рамой, связанной с кузовом передней тягой переменной длины и задней парой тяг, жестко соединенных 25 между собой поперечиной, гидроцилиндры подъема и опрокидывания, гидро- ,цилиндр подъема шарнирно закреплен на раме и указанной поперечине, а тяга переменной длины выполнена в виде гидроцилиндра...

Номер патента: 1129090

Опубликовано: 15.12.1984

Авторы: Глузман, Гончаров, Григорьев, Заяц, Илинич, Ребров, Чучалин, Шашкин

МПК: B60N 2/04, B60N 2/18

Метки: геометрических, параметров, сиденья, средства, транспортного

...тазовой части тела человека, имитиру на кронштейне 8. При этом ось 16 зафикющую торс человека спинку, связывающий сирована в определенном положении наоснование со спинкой кронштейн, элементы, тяге 15 посредством винта 17.имитирующие нагрузку, приходящуюся на Кронштейн 8 снабжен указателями 18сиденье, штоки со шкалами, два из которых и 19 его горизонтального положения, в прорас положены в продольной плоскости уст- дольном и поперечном направлениях соот 55ройства, шарнирно соединены со спинкой ветственно.в точке теоретической оси поворота бедра На штоках 13 и 14 установлены каретос ельно торса и установлены с воз- ки 20 и 21, зафиксированные в определентв 22,Вможностью регулировки их положения от- ном положении при помощи винтовпазах...

Номер патента: 1113746

Опубликовано: 15.09.1984

Авторы: Глузман, Дворсон, Дохненко

МПК: G01P 3/489

Метки: тахометр, цифровой

...подключенк выходу формирователя импульса, асинхровход - к выходу элемента И.На чертеже приведена функциональная схема устройства,Цифровой тахометр содержит генератор эталонной частоты 1, соединенный через делитель частоты 2 с входом триггера 3, выход которого подключен к второму входу элемента И 4,через входное устройство 5 связанс входным зажимом для подключениядатчика оборотов, а выход элемента И 4 подключен к входу счетчика б, выход которого соединен с первым блоком индикации 7, Цифровой тахометртакже содержит Формирователь импульса 8, блок измерения температуры 9,аналого-цифровой преобразователь 10,первый регистр памяти 11, первый преобразователь кодов 12, сумматор 13,второй регистр памяти 14, второйпреобразователь кодов 15 и...

Номер патента: 1109722

Опубликовано: 23.08.1984

Авторы: Глузман, Черных

МПК: G05F 1/24

Метки: переменного, стабилизатор

...одним выходом регулирующего органа дискретного действия, узел измерения, входом соединенный с выходом регулирующего органа диска ретного действия, выходом через последовательно соединенные пороговый элемент и инвертор - с вычитающим входом реверсивного счетчика и первым входом элемента ИЛИ, а через второй пороговый элемент - с сумми 15 ующим входом реверсивного счетчика и вторым входом элемента ИЛИ, выход которого соединен с входом элемента И, второй вход которого подключен к мультивибратору, а выход " к счетному входу реверсивного счетчика, выходы которого через усилители.управления соединены с управляющими входами регулирующего органа дискретного действия, введены формирователь импульсов, дополнительный усилитель управления и...

Номер патента: 1086412

Опубликовано: 15.04.1984

Авторы: Глузман, Черных

МПК: G05F 1/20

Метки: переменного, стабилизатор

...10, генераторы линейно изменяющегося напряжения 11 и. 12, аналоговые ключи 13 и 14.и трансформатор 15. Регулирующий орган дискретного действия 1 подклочен ко входным выводам стабилиза" тора, реверсивный счетчик 9 соединен выходами через усилители управления 10 с управляющими входами регулирующего органа 1, вычитающим входом через узел совпадения 8 и пороговый элемент 4, а суммирующим входом через узел совпадения 7, инвертор 5 и пороговый элемент 3, подсоединен к выходу измерительного органа 2, вход которого соединен с выходными вшводами стабилизатора переменного напряжения. Генератор импульсов 6 подключен ко входам узлов совпадения 7 и 8. Вторичная обмотка трансформатора 15 соединена последовательно с выходными выводами стабилизатора,...

Номер патента: 1081627

Опубликовано: 23.03.1984

Авторы: Глузман, Гурцинов, Черных, Юдин

МПК: G05F 1/20

Метки: переменного, стабилизатор

...каждого из дешифраторов 11 и 12 через соответствующий инвертор 13 и 14 подсоединены к третьим входам узлов 7 и 8 совпадения, Выход форми- . рователя 15 импульсов соединен со входом синхронизации предварительной установки счетчика 9. Измерительный орган 16 соединен между входом регулирующего органа 1 и входами коммутатора 17, выходы которого подсоединены к информационным входам счетчика 9. Другие входы коммутатора 17 соединены с выходом постоянного запоминающего элемента 18. Регулирующий орган 1 содержит трансформатор с дополнительными обмотками, коммутируемыми тиристорами (симисторами). Усилители 10 представляют собой,. транзисторные ключи, в нагрузке которых включены входы тиристорных оптронов. АОУ 103. Выходы оптронов подключены к...

Номер патента: 1071502

Опубликовано: 07.02.1984

Авторы: Брутер, Глузман, Рабинович, Фарбер

МПК: B62D 33/02

Метки: кузов, средства, транспортного

...закреплен шарнирно на верхней части стойки, причем верхнее плечо ука Озанного рычага жестко связано со стойкойпосредс-вом упомянутого Г-образного кронштейна, а нижнее плечо сопряжено с внутре,: , поверхностью стенки ребра жест:;о . основного бокового борта.плсчий рычаг в месте контакта со6 ой ребра жесткости снабжен эластичнои прокладкой, например, из резины,опряженная с двуплечим рычагом стенка ребра жесТкости может быть наклоненав сторону верхней кромки основного борта.На фиг. 1 изображен кузов в изометрии, общий вид; на фиг. 2 - сечение А-Ана фиг. 1; на фиг. 3 сечение Ь-Б на фиг, 2.Кузов транспортного средства состоитиз днища 1, переднего 2, заднего 3 и боковых 4 основных бортов.55Основные боковые борта 4 снабженыП-образными полыми...

Номер патента: 1043113

Опубликовано: 23.09.1983

Авторы: Бухолдина, Глузман, Зерницкий, Классен, Крылов, Ларин, Пичугина

МПК: C02F 1/48

Метки: водных, магнитной, систем

...магнитной абработки.Поставленная цель достигаетсятем, что Ш-образные магнитопроводыустановлены в плоскостях, параллельных один другому, а их основания 45жестко соединены между собой до"полнительным магнитопроводом,. расположенным в одной плоскости с центральными стержнями Ш-образных магнитопроводов,50Кроме того, дополнительный магнитопровод выполнен с отверстием, оськоторого параллельна основаниям Ш-об.разных магнитопроводов, в которомустановлен. стержень из ферромагнитного материала с воэможностью егоперемещения вдоль оси отверстия иснабжен фиксатором указанного стерж- ного провода, так как индукционныеня. Конструкция устройства позволяет значительно снизить расход обмоточ-, катушки возбуждения устанавливаютсятолько на одном...

Номер патента: 1040024

Опубликовано: 07.09.1983

Авторы: Арутюнян, Бузулуков, Гайцгори, Глузман, Заяц, Илинич, Лобко, Оганесян, Сардарян, Сиреканян, Хачатрян

МПК: E01C 9/00

Метки: испытания, средств, транспортных, трек

...КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Южный филиал Государственногосоюзного научно-исследовательскоготракторного института и Государственный союзный научно-исследовательскийтракторный институт(56) 1. Авторское свидетельство СССРЖ 585250, кл. Е 01 С 9/00, 1976.2. Сельскохозяйственные тракторы имашины. Измерение вибрации тела водителя. Международный стандартИСО 5008. М., Изд-во стандартов,1979.(54)(57) 1. ТРЕК ДЛЯ ИСПЫТАНИЯ ТРАНСПОРТНЫХ СРЕДСТВ, включав- ший основание, соединенные с ним разновеликие плиты, образующие неровныймикрорельеф, о т л и ч а ю щ и й с я тем, что, с целью приближения испытаний к реальным условиям эксплуатации транспортных средств, неровный микро- рельеф покрытия трека образован набором...

Номер патента: 1031908

Опубликовано: 30.07.1983

Авторы: Глузман, Зерницкий, Пичугина

МПК: C02F 1/48

Метки: водных, магнитной, систем

...резьбовым соединением с двухходовым винтом с возможностью перемещения одна относительно другой.Три пары полюсных наконечников при соответствующем соединении индукционных катушек обусловливают чередование полярности магнитного поля на пути прохождения жидкости че,рез устройство, Образуемый в диамагнитном трубопроводе канал для прохождения жидкости имеет сужениев центральной части за счет линейного 65 изменения ширины короба, что способствует повышению эффективности магнитной обработки благодаря резкомуперепаду давления в узкой части. Врезультате постоянства сечения короба по длине отсутствуют потери напряженности при прохождении воднойсистемы через крайние сечения, чтосвойственно конструкции. ПосКолькукаждая половинка сердечника...

Номер патента: 1027822

Опубликовано: 07.07.1983

Авторы: Глузман, Дворсон, Черных, Юдин

МПК: H03K 17/68

Метки: бесконтактное, магнитное, переменного, реле

...коммутационныхи логических устройствах различныхсистем,Известно бесконтактное магнитноереле, содержащее магнитопровод с ППГ,на котором расположены входная и выходная обмотки, обмотка смещения ивспомогательная обмотка 1 11.ООднако указанное устройство отли-,чается невысокой надежностью приработе в режиме магнитного реле.Наиболее близким к предлагаемомупо технической сущности является бесконтактное магнитное реле переменноготока, содержащее магнитопровод с переменным по периметру сечением, выполненным из материала с ППГ, входнуюобмотку, расположенную на участкенаибольшего сечения, выходную обмотку, расположенную на участке наименьшего сечения, обмотку подмагничивания, подключенную к шинам опорного источника постоянного тока, и...

Номер патента: 1026123

Опубликовано: 30.06.1983

Авторы: Глузман, Черных, Юдин

МПК: G05F 1/20

Метки: переменного, стабилизатор

...торь 1 7 и 8, первый, второй, третий, четвертый, пятый, шестой, седьмой и .восьмой конъюнкторы 9, 10, 11, 12, 13, 14, 15, 16, трансформатор 17, конденсатор 18, первый и второй 15 дизъюнкторы 19 и 20, первый и второй ключи 21 и 22, компаратор 23 и формирователь 24 импульсов. Трансформаторный регулирующий орган 1 дискретного действия подключен к входным выводам стабилизатора. Реверсивный счетчик 3 соединен одним входом с выходом конъюнктора 9, другим - с выходом конъюнктора 10, а выходами через усилители 2 управления - с 25 соответствующими входами регулирующего органа 1. Вход измерительного органа 4 подключен к выходу регулирующего органа 1, а выход к входу конъюнктора .9 - через пороговый элемент 5, к входу конъюнктора 10 - через...

Номер патента: 1008894

Опубликовано: 30.03.1983

Авторы: Глузман, Черных, Юдин

МПК: H03K 3/64

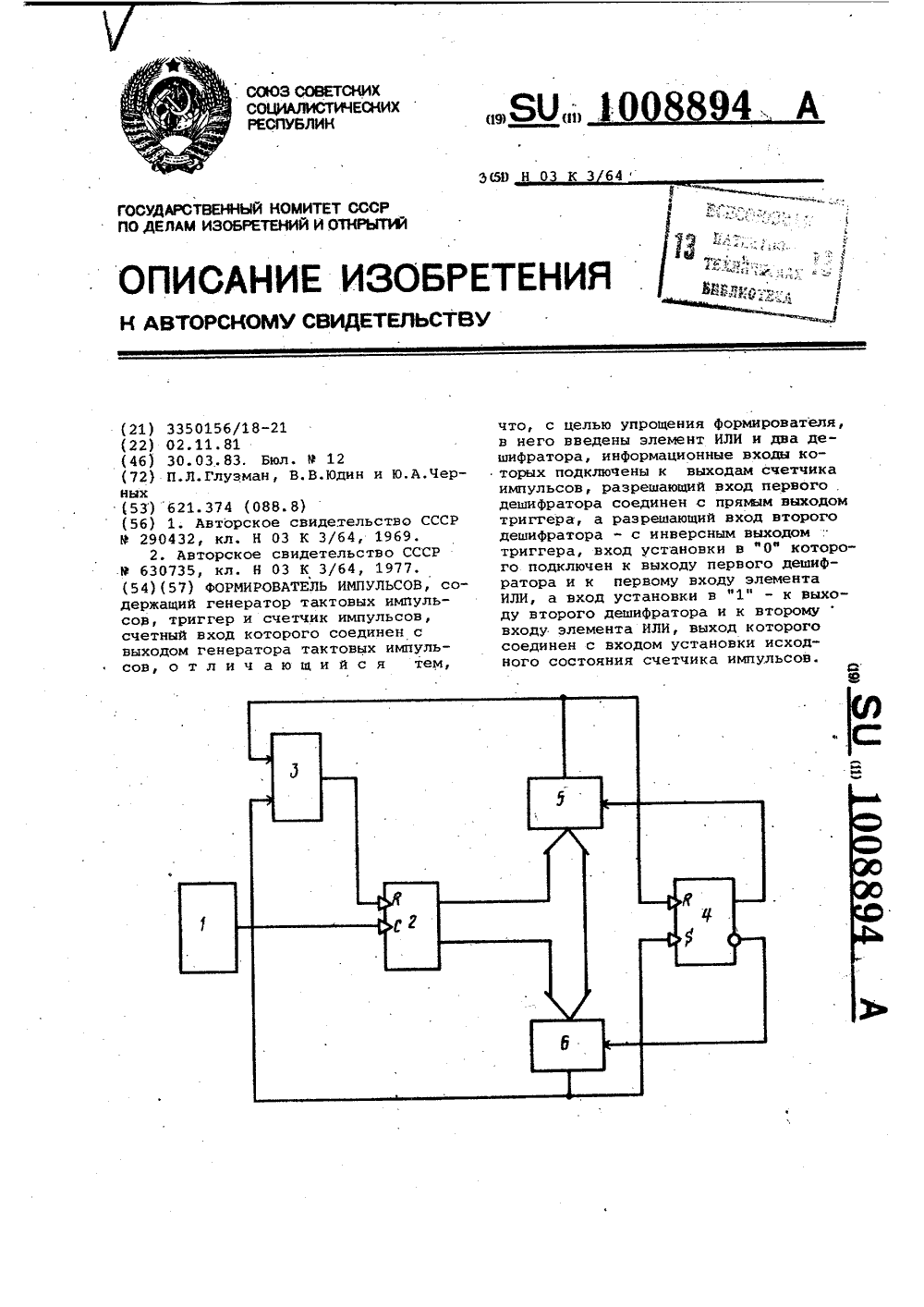

Метки: импульсов, формирователь

...близким к предлагаемому является Формирователь импульсов,15 содержащий генератор тактовых импульсов, триггер и счетчик импульсов, счетный вход которого соединен с выходом генератора тактовых импульсов 2 Д .20Недостатком известного устройства является его сложность, обусловленная наличием датчика кода.Цель изобретения" - упрощение устройства. 25Поставленная цель достигается тем, что в формирователь импульсов, содержащий генератор тактовых импульсов, триггер и счетчик импуль-сов, счетный вход которого соединен с выходом генератора тактовых импуль-З 0 сов, введены элемент ИЛИ и два дешифратора, информационные входы которых подключены к выходам счетчика" импульсов, разрешающий вход первого дешифратора соединен с прямым выхо-....

Номер патента: 994431

Опубликовано: 07.02.1983

Авторы: Глузман, Зерницкий, Классен, Пичугина

МПК: C02F 1/48

Метки: жидкостей, магнитной

...рабочих зазоров.На фиг, 1 приведено предлагаемое устройство для магнитной обработки, продольный разрез; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1.35Устройство состоит из полого цилиндрического корпуса 1 из диамагнитного материала с входным 2 и выходным 3 патвубками и крышки 4. Постоянные магниты 5, выполненные в виде ряда изогнутых плас тин с внешним радиусом кривизны, равным внутреннему радиусу корпуса, установлены по образующей внутренней стенки корпуса 1 со встречным расположением полюсов. Полюсные наконечники 6 выполнены в виде пластин, расположенных в одной плоскости, установлены внутри корпуса 1 и разделяют внутреннюю его полость на отсеки - верхний и нижний, сообщающиеся посредством зазора,...

Номер патента: 988598

Опубликовано: 15.01.1983

Авторы: Глузман, Гончаров, Григорьев, Заяц, Илинич, Рабцевич, Чучалин

МПК: B60N 2/02

Метки: водителя, геометрических, параметров, сиденья, средства, транспортного

...11 выполнен отогнутым и шарнирно соединен с отогнутым концом 16 штока 17. Штоки 14 и 17 установлены в направляющих 18 и 19, параллельных прямолинейному участку наружной по верхности спинки 2, при этом направляющая 19 жестко закреплена на спинке 2, а направляющая 18 - на кронштейне 4.штоки зафиксированы в определенном 55 положении посредством винтов 20 и 21. На тяге 11 закреплен указатель 22 ее горизонтального положения.Для определения ТОС устройство без грузов 9 устанавливают на подуш ку 23 сиденья (фиг. 3) и сдвигают назад до упора в спинку 24 сиденья.Крепят грузы 9, отворачивают рукоятку 8 и винты 20 и 21, устанавливают спинку 2 вплотную к сопрягаемой по верхности спинки 24 сиденья, послечего фиксируют кронштейны 3 и 4 втребуемом...

Номер патента: 983672

Опубликовано: 23.12.1982

Авторы: Глузман, Черных, Юдин

МПК: G05F 1/20

Метки: источник, переменного, питания, стабилизированный

...ателя 9 Вход фаэоврацателя 9 соеди-нен с входом инвертара 11. Входы цифроаналогового преобразователя б и управляющие входы регулирующего органа 2 подключены к выходам счетчика 5,Управляющие входы счетчика 5 соединены с выходами кампаратара 7, одиниэ входов которого подключен к выходу циФроаналогового преобразователя б,другой через усилитель 8 - к выходуаэовращателя 9,55Выход узла 3 измерения подключенк управляющему входу усилителя 8,Регулирующий орган 2 выполнен в видетрансформаторов и ключей, коммутирующих выходные обмотки трансформаторан, Фазовращатель 9 может быть выполнен в виде мостовой йС-схемы срегулируемым сдвигом по фазе,Фазорегулятор работает следующимобразам, б 5 На входы инвертора 11, узла 10сравнения и Фазовращателя 9...

Номер патента: 981243

Опубликовано: 15.12.1982

Авторы: Башинский, Глузман, Зерницкий, Классен, Лангерман, Петров, Пичугина, Успенский

МПК: C02F 1/48

Метки: жидкостей, магнитная, магнитной, устройств

...раразрез А-А на фиг. 1Устройство состоит из короба 1 с входным 2 и выходным 3 патрубка" ми, выполненными из диаиагнитногоб 961исн ПИ Зака аж 981 По В З 981 материала, нижнего вспомогатель-ного Ш-образного магнитопровода 4 с полюсными наконечниками 5, установленными на торцах стержней указан- ного магнитопровода 4, верхнего осно. вного магнитопровода, состоящего из основания 6 с выступами 7 и полюсными наконечниками 8. Основание выполнено в виде двух стержней, прикрепленных к выступам с помощью разъемного соединения с установленными на них катушками возбуждения 9. Магнитопроводы могут быть соединены меж. ду собой стяжками.Омагничиваемая водная система через входной патрубок 2 поступает в короб 1 и движется в нем к выходному...

Номер патента: 976432

Опубликовано: 23.11.1982

Авторы: Глузман, Черных, Юдин

МПК: G05F 1/20

Метки: переменного, стабилизатор

...выходами соответствующих узлов 7 и 8 совпадения, Выход каждого иэ дешифраторов 11 и 12 через соответствующий инвертор 13 и 14 подсоединен к третьему входу узла совпадения.Стабилизатор работает следующим образом.При напряжении на выходе 0, превышающем верхний пороговый уровень, ф сигнал с выхода порогового элемента 4 поступает на вход узла 8 совпадения. Если состояние реверсивного счетчика 9 отлично от 000, преобразованный инвертором 14 сигнал с дешифратора 12 И разрешает прохождениеимпульсов с генератора 6 на вычитающий вход реверсивного счетчика 9. Под действием 32 фэтих импульсов состояние счетчика из,меняется.Это изменение передается усилителем 10 управления регулирующему органу 1 дискретного действия, осуществляя уменьшение...

Номер патента: 974524

Опубликовано: 15.11.1982

Авторы: Глузман, Дворсон

МПК: H02M 7/06

Метки: переменного, постоянное

...неразветвленных сердечников 1 и 2, на котОрых размещены секции пер974524 Формула изобретения ВНИИПИТираж 72 акаэ 8731/7 Подписное вичной обмотки 3 и 4, имеющие одинаковые числа витков, соединенные последовательно и согласно и подключенные к входным выводам, две ключевые обмотки 5 и 6, замкнутые на выпрямительные диоды 7 и 8, и две вторичные 5 обмотки 9 и 10, соединенные встречно и подключенные к выходным выводам.Устройство работает следующим образом..В силу полной симметрии схемы уст ройстна, а также за счет согласного включения обмоток 3 и 4 и встречного нключения обмоток 9 и 10 сигнал на выходе при отсутствии системы обмоток 5 и 6 тождественно равнялся бы нулю.Наличие на каждом серцечнике ключевой обмотки, замкнутой на выпрями-...

Номер патента: 940183

Опубликовано: 30.06.1982

Авторы: Глузман, Дворсон

МПК: G06G 7/26

Метки: колебаний, формы, функциональный

...каждого участка эквивалентного сердечника существует свое35максимально возможное значение магнитного потока 3 о 5 (1 р), пронизывающего этот участок (где 6 - законизменения площади поперечного сеченияэквивалентного сердечника по угловойкоординате),Изменением соотношения чисел витковобмоток 5 и 6 режим работы устройстваможно подобрать таким, что для каждогоучастка эквивалентного сердечника (даже43если его питание по цепи обмотки 5 осуществляется гармонически изменяющимсятоком) будет существовать своя, отличнаяот гармонической, зависимость потока отвремени. Другими словами, каждомуучастку эквивалентного сердечника будет50соответствовать некоторый свой спектр.гармоник Й .Действительно, в силу того, что эквивалентный сердечник имеет...

Номер патента: 937923

Опубликовано: 23.06.1982

Авторы: Вайсбурд, Глузман, Грузман

МПК: F25C 1/00

Метки: льдогенератор

...размещены два параллельно соединенных симистора 16 и 17, последовательно с каждым из которых включены автономные элементы 18 и 19 защиты, каждый из котоЭОрых рассчитан на полный ток нагрузки.Управляющие электроды 20 и 21 симисторов 16 и 17 подключены через ре"зисторы 22 и 23 к общей цепи упРав"ления, аноды 24 и 25 к полюсу 26 источника электропитания, а катоды 27и 28 - каждый через свой автоматический выключатель 18 и 19 к входу 29цепи нагрузки льдообразователя 10 ихолодильного агрегата 4, выход 30 фокоторой соединен с вторым полюсомисточника электропитания, Каждый автономный элемент 18 и 19 защиты под"1ключен независимо и снабжен органомручного управления.4Цепь нагрузки образована соединенными параллельно электроприводными элементами...

Номер патента: 926501

Опубликовано: 07.05.1982

Авторы: Белик, Глузман, Гурский, Ильин, Макаренко, Почечун, Разладин, Сычев, Щуцкий, Янчук

МПК: F28D 7/00

Метки: подогреватель

...подключено к камере смещенияэжектора посредством дополнительныхштуцер ов.При этом между каждым дополнительным штуцером и рядом расположеннымштуцером для отвода неконденсируюшихся газов установлена разделительная 20пластина.На фиг. 1 изображен предлагаемыйподогреватель общий вид; на фиг. 2 -разрез А-А на фиг. 1.Подогреватель содержит унифицирован- у 5ные, последовательно соединенные по трубному пространству кожухотрубные теплообменники 1, снабженные патрубками2 - 5, подключенными параплельно к коллектору 6 подвода пара в межтрубноепространство, штуцеры 7 - 1 2 Фя отводанеканденсируюшихся газов, размещенныевдоль кожуха каждого теплообменника сзаданным шагом, эжектор 13, установленный на входе в коллектор 6 и имеющий камеру 14...

Номер патента: 925695

Опубликовано: 07.05.1982

Авторы: Глузман, Григорьев, Заяц, Илинич, Калъченко, Краток, Розовский, Солодков, Тищенко, Чучалин

МПК: B60N 2/54

Метки: сиденье, средства, транспортного

...фиг.1 изображено сиденье транспортного средства; на фиг.2 - разрез А-А на фиг,1.Сиденье состоит из подушки 1 сиденья, каркаса 2 подушки с боковыми нишами 3, подушки 4 спинки и ее каркаса 5, подвижных кронштейнов 6, основания 7 сиденья с отверстием 8 и боковыми стойками 9, упругого элемента 10, вьполненного в виде цилиндрической пружины кручения, силового вала 11, двуплечего рычага 12, рычага 13 механизма регулировки упругогоэлемента, регулировочного винта 11, силовых рычагов 15 и поддерживающих рычагов 16.Силовой вал 11 свободно вращается в боковых стойках 9 и жестко связанс силовыми рычагами 15, противоположные концы которых шарнирно соединеныс подвижными кронштейнами 6, закрепленными на каркасе подушки сиденья...

Номер патента: 877619

Опубликовано: 30.10.1981

Автор: Глузман

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...следовательно, на входе нуль-органа 10, пилообразные импульсы по."вляются только при поступлении на второй вход элемента И 8 потенциала от элемента 5 памяти (например, триггера).5 10 15 В свою очередь элемент 5 памяти сработает при поступлении на него с выхода элемента И 7 сигнала, а последний появится в момент совпадения на его двух входах сигнала со входа устройства с сигналом запуска генератора 4 пилообразного напряжения, поступающего на один из входов элемента И 7 с соответствующего выхода делителя 2,Таким образом, с момента совпадения сигнала запуска генератора 4 пи" лообраэного напряжения с .запоминаемым напряжением на один из входов нуль-органа 10 начинают поступать пилообразные импульсы, причем благодаря принятому схемному...
