G08C 9/04 — G08C 9/04

Номер патента: 942094

Опубликовано: 07.07.1982

Авторы: Гресько, Кордубан, Креславский, Круликовский, Пухов, Юзвинкевич

МПК: G08C 9/04

Метки: вала, поворота, угла, функциональный

...первый полный оборот (по часовой стрелке) управляющего поля вприсутствии поля смещения в звенепо оси 18 из генератора 6 прогенерирован один ЦМД 7 фиг,2), которыйзакрепляется на Т-аппликации 8. Привтором обороте управляющего поляЦИД 7, пройдя через 1-аппликацию 13и датчик 16, закрепляется на Т-аппликации 9, но в это же время на Т-аппликации 8 появляется новый ЦМД,При третьем обороте управляющегополя ЦМД,прошедший датчик 16, аннигилирует в аннигиляторе 15, а вновьпоявившийся ЦМД с Т-аппликации 8,пройдя 1-аппликацию 13 и датчик 16,45 50 55 занный с валом, пластинку иэ магнитоодноосного материала с аппликациямипостоянный магнит смещения и магнито" чувствительные датчики, введены генераторы и аннигиляторы цилиндрических магнитных...

Номер патента: 942095

Опубликовано: 07.07.1982

Авторы: Гохфельд, Малов, Науменко, Солдатов

МПК: G08C 9/04

Метки: вала, код, поворота, угла

...и грубого отсчета; уи- число разрядов выходного кода блока 3 совпадения; И- число разрядов И -разрядного двоичного счетчика 2.Блок 3 совпадения по сигналам с и-разрядного двоичного счетчика 2 и блока 13 выдает код К (е ), пропорциональный углу поворота вала сС. Сформированные в каждом канале напряжения (фиг; 2 Л, М синхронны по фазе с опор ными прямоугольными сигналами (фиг.2 В .), сдвинутыми по фазе на 90 о, в свою очередь, последние синфаэюс сигналами И -разрядного двоичного счетф чика 2. Фаза сигнала обмотки 41 (фиг. 2 ) регистрируется нуль-органом 9. Узел 47 выделения заднего фронта выдает фазовые импульсы (фиг. 2 М) в момент перехода сигнала обмотки (фиг, 2 л) от отрицательного напряжения к положительному, твк как компаратор...

Номер патента: 942096

Опубликовано: 07.07.1982

Авторы: Чайкин, Шикалов

МПК: G08C 9/04

Метки: импульсов, перемещения, преобразования, углового, циклическое, частоту

...выподключен выход датчика циклов, выход 1 шеописанной цепи, через время 6 дувновь эелемента ИЛИ соединен с входом уси- появляется на выходе преобразователя, теля записи, являясь уже вторым в частотной послеНа чертеже приведена структурнаядовательности и т.д.схема устройства. Таким образом, на выходЬ устройства формируется последовательность импульсов, период повторения которых равен времени Ьд и, следовательно, мгновенная частота сйедования этих импульсов прямо пропорциональна угловому положению вала 3. Для прекращения формирования частотной последовательности импульсов подают эвпрещакюий импульс на установочный вход триггера 10, При этом состояние триггера изменяется на противоположное, на вход элемента И 9 поступает звпрещакщий...

Номер патента: 942097

Опубликовано: 07.07.1982

Авторы: Игнатиенко, Пинчук, Хайнацкий

МПК: G08C 9/04

Метки: вала, код, поворота, угла

...цифровыевходы которого соединены с остальнымивыходами кодового регистра, второй входфазочувствительного выпрямителя соединен с выходом генератора опорного напряжения,На чертеже приведена структурнаясхема преобразователя угла поворота вала в код. 55Преобразователь содердит генератор1 опорного напряжения, синусно-косинусный датчик 2 угла, цифровой синуснокосинусный делитель 3 напряжения(ЦСКДН), усилитель 4, фазочувствительный выпрямитель 5, преобразователь 6напряжение - частота, блок 7 управцения, кодовый регйстр 8, цифровой сумматор 9, одноразрядный фазоинвертор 10,фазосдвигающий блок 11, нуль-орган 12,делитель 13 частоты, усилитель-формирователь 14,Преобразователь работает следукщимобразом,Выходное найряжение Осп И) генератора 1 с...

Номер патента: 942098

Опубликовано: 07.07.1982

Авторы: Макарчук, Немковский, Никонов

МПК: G08C 9/04

Метки: вала, код, поворота, угла

...аналоговым входам блока 2 функционального преобразования кода в напряже" ние, выход которого через, усилитель 3 подключен к одному входу элемента И М, выход источника 5 команды ПУСК подключен к одному управляющему входу регистра 6 и управляющему входу распределителя 7 импульсов, выход источника 8 переменного напряжения, подключен к синусно-косинусному вращающемуся транСформатору 1, через последовательно соединенные фазосдвигающий элемент 9 и,компаратор 10 - к другому входу элемента И ч, а через компаратор 11 - к сигнальному входу распределителя 7 импульсов, выходы которого подключены к установочным вхбдам регистра 6, другой управляющий вход регистра 6 подключен к цифровым входам блока 2. Выходы регистра 6 являются выходами...

Номер патента: 942100

Опубликовано: 07.07.1982

Автор: Сафронов

МПК: G08C 9/04

Метки: код, перемещения

...по входу 17 импульса запроса об абСолютной коорди. нате объекта, с которым соединенкодовый элемент 1, блок 13 синхронизации подает команду на сканирование головок 6 и 7 и элемента 8. Приперемещении магнитной головки 7 на границу перехода намагниченности вырабатывается синхроимпульс (строб), 20 ,который поступает на стробирующий второй вход дешифратора 10. На ин Формационный первый вход дешифратора 10 поступает информация с головки 6 (дешифратор 10 подготовлен к 25 работе импульсом . запроса с входа 17)Дешифратор 10 воспринимает 2 и-разрядный кольцевой код перемещения и переводит его посредством матриц 30 соответствия или накопительного счетчика, управляемого сдвиговым регистром с обратной связью, в которомнаходится текущий код Галуа, в...

Номер патента: 942101

Опубликовано: 07.07.1982

Авторы: Михалев, Урецкий

МПК: G08C 9/04

Метки: вала, код, поворота, угла

...чего на выходе счетчика 2 образуется линейный циклический код. Этот код с помо.-, щью цифрового синусно-косинусного формирователя 6 непрерывно преобразуется в коды синуса и косинуса чис-, ла, записанного в данный момент в счетчике 2. При этом разрядность И счетчика 2 выбирается, исходя из необходимой разрешающей способности преобразования угла в код, а разрядность Мф выходов формирователя 6- из необходимой точности получения значений синуса и косинуса этого угла. Коды синуса и косинуса с выходов формирователя 6 поступают соответственно на входы блоков 4 и 5 элементов И, а и старших разрядов поступают также на входы биполярных преобразователей 7 и 8 код-напряжение. На выход, дах преобразователей 7 и 8 Формируются...

Номер патента: 943795

Опубликовано: 15.07.1982

Автор: Баскакова

МПК: G08C 9/04

Метки: «угол-код», многоканальный

...нуль-детекторы, выходы943795 6блок масштабирования, инвертор, двухфазные генераторы, вычитатели, нуль"детекторы, выходы коммутатора черезблок демодуляторов соединены с вхо"дами блока масштабирования, первыйи второй выходы которого соединеныс первыми входамьг двухфазных генераторов, третий выход блока масштабирования соединен непосоедственно0 с вторым входом первого двухфазногогенератора и через инвертор - с вторым входом второго двухфазного генератора, выходы первого двухфазногогенератора соединены с первыми вхо 1 Б дами вычитателей, выходю второгодвухфазного генератора соединеныс вторыми входами вычитателей, выходы которых через соответствующийнуль-детектор соединены с вторым2 о входом преобразователя временнойинтервал-код, третий и...

Номер патента: 943796

Опубликовано: 15.07.1982

Авторы: Адомавичюс, Гяляжявичус, Крищюнас, Лаурушка, Марцинкявичус

МПК: G08C 9/04

Метки: код, перемещений

...2 о), так как третий формирователь импульсов 19 Формирует короткий импульс, который, пройдяшестой элемент ИЛИ 21, меняет состояние счетного триггера 25.При дальнейшем передвижении якоря направо происходят переключения ключевых элементов 3 и 4 и знака коэф- фйциента усиления парафазного усилк" теля 5 согласно эпюрам напряжений,показанным на лиг. 2. Ясли достиг-нувший точки с (фиг. 2 а) якорь начи-. нает двигаться влево, то в точке 6 вЫходной сигнал 0 второй кндуктивной 30 измерительной цепй 2 становится больше 0 , и на выходе третьего компаратора уровня 8 появляется высокий уровейь, под действием которого на вы,ходе второго элемента ИЛИ 12 также15 появляется высокий уровень.(фиг.Зк), под действием которого первый клочевой элемент 3...

Номер патента: 943797

Опубликовано: 15.07.1982

Авторы: Адомавичюс, Гележявичюс, Крищюнас, Лаурушка, Марцинкявичюс

МПК: G08C 9/04

Метки: двухканальный, перемещений

...ры 5 и б с соответствующих группделителей 3, 4 напряжения .На фиг, 2 б представлена эпюраизменения выходного напряжения диф О ференциального усилителя 7 относительно. перемещения. Как видно иэ3фиг. 2 б период повторения серий,состоящих иэ кусков аналоговых характе-ристик с положительными или отрицательными наклонами в количестве и/4,составляет половину шага.Выпрямитель 8 предназначен длявыпрямления вцхадного напряжения дифференциального усилителя 7. Выходвыпрямителя 8 является кусочно-ана логовым выходом цреобразователя . Напряжение на выходе выпрямителя 8(Цд ) имеет вид, показанный нафйг. За.15 Компаратор 9 предназначен дляформирования короткого импульса,когда входной сигнал достигает нулевогоуровня ири перемещении...

Номер патента: 947894

Опубликовано: 30.07.1982

Автор: Белоус

МПК: G08C 9/04

Метки: вала, код, поворота, угла

...торцам отрезков полуцилинд,ров.На чертеже схематически изображен предлагаемый преобразователь. юПреобразователь угла поворота вала в код содержит кодовую шкалу 1, укрепленную на валу 2, угол поворота которого кодируется, состоящую из ферромагнитных элементов, представляющих отрезки полуцилиндров постоянных магнитов 3, с расположенными на их торцах полюсами, противоположно направленными для обозначения противоположных кодовых символов шкалы. Неподвижно против кодовой шкалы 1 закреплены магнитоуправляемые контакты 4 (показан один из контакТов). На концах рычагов 5 (показан один из рычагов), обращенных к магнитоуправляемым контактам 4 и соединенных с вращающимися осями 6, установленных между кодовой шкалой 1 и магнитоуправляемыми...

Номер патента: 947895

Опубликовано: 30.07.1982

Авторы: Андреев, Сипкин, Смирнов

МПК: G08C 9/04

Метки: вала, код, многоканальный, поворота, угла

...одновременно запускаются импульсами с распределителя 22 импульсов. Выходные эталонные напряжения декодирующих преобразователей 4 с выходов интегральных электронных ключей разрядов и реэистивной матрицы КК 11 поступают на второй вход блоков 5 сравнения, где происходит поразрядное сравнение измеряемого напряжения с эталонным напряжением, На второй вход блока 11 поступает одинаковое по величине опорное напряжение с блока 9. Блоки 4 сравнения на п-такте кодирования вырабатывают импульс управляющий п-разрядом регистров последователь ного приближения 10 и отключающий этот разряд иэ процесса уравновешивания при условии Уд 7 Б и останляет этот разряд в процессе уравновешивания при Ц0., где УАд - выходное эталонное напряжение декодирующего...

Номер патента: 951356

Опубликовано: 15.08.1982

Авторы: Замай, Куротченко, Лещенко

МПК: G08C 9/04

Метки: вала, код, поворота, угла

...материала и состоящую из десяти участков, расположенных с шестого по пятнадцатый секторы (порядковый номер зон считать по часовой стрелке), Кодовая дорожка 2 несет на себе две активных зоны по шесть участков каждая, расположенные с третьего по восьмой и с тринадцатого по восемнадцатый секторы.Считывающие элементы 3 и 4 младшего разряда размещены в десятом и двенадцатом секторах дорожки 2 (длянаглядности считывающие элементы на Фиг. 1 развернуты на 900 и расположены в плоскости диска). Вторичные обмотки 11 этих сердечников 9 соединены последовательно-встречно. Считывающий элемент 5 второго разряда расположен в первом секторе дорожки 2. Считывающие элементы б и 7 ,третьего разряда, расположены во втором и двадцатом секторах кодовой...

Номер патента: 951357

Опубликовано: 15.08.1982

Автор: Арутюнян

МПК: G08C 9/04

Метки: вала, код, поворота, угла

...поступает на импульсный дешифратор 4, на выходах которого появляются импульсы в следующих случаяхна выходе 1 при 81=ОМ +на выходе 2 при М=й"+1не выходе 3 прн Ыиф+лна выходе 4 приМ=где И. - максимальное значение кодов ИВыходы 1 и 2 импульсного дешифратора 4 соединены соответственно с входами 6 и й й В риггеРа, образующего формирователь аипульсного напряжения 6. Выходы 3 и 4 импульсного дешифратора 4 соединены соответственно с входами др и Й й - 8 -триггера, бр у фр рнапряжещия 7. Единичные выходы й -триггеров являются выходами форми Рователей 6 и 7, на этих выходах образуются напряжении типа "меандр", с периодом Т и сдвинутые друг относитель но друга на четверть периода, т.е. являющиеся шадрайщнымиеАналогично на выходах импульсного...

Номер патента: 955150

Опубликовано: 30.08.1982

Автор: Добреньков

МПК: G08C 9/04

Метки: датчик, реверсивный

...напряжение на диоде 4 и тиристорах 6 и 7 будет близким к нулю. Значит последующие импульсы управления, поступающие на управляющие электроды тиристоров 6 и 7, при замыкании магнитом герконов 10 и 11 не смогут вызвать ток через тиристоры и на выходных резисторах 22 и 23 при повторных замыканиях герконов 1 О и 11 импульс не будет выделяться, что исключает ложные срабатывания. Однако при продолжении вращения по часовой стрелке магнит 24 замыкает геркон 12, тогда включается тиристор 8.Зарядный ток конденсатора 3 опять проходит через выходной резистор 22 выхода. При замыкании магнитом геркона 13 уже никаких переключений не происходит и импульсы не выделяются. Следовательно, при вращении магнита по часовой стрелке выходные импульсы выделяются...

Номер патента: 955151

Опубликовано: 30.08.1982

Авторы: Аксененко, Бакулин, Барменков, Васильев, Дорофеев

МПК: G08C 9/04

Метки: вала, код, поворота, угла

...сигналов, выход фазовращателя соединен с первым входом второго перемножителя сигналов, вторые входы перемножителей сигналов соединены с сигнальным выходом датчика угла, выходы первого и второго перемножителей сигналов подключены соответственно к первому и второму входам блока преобразования напряжений в код.На чертеже приведена структурная схема преобразователя угла поворота вала в код.Преобразователь содержит датчик 1 угла: перемножители 2 и 3 сигналов, фазовращатель 4 и блок 5 преобразования напряжений в код.Преобразователь угла поворота вала в код работает следующим образом.Датчик 1 угла вырабатывает на выходах два напряжения, информационное 0 и и опорное Уо, разность фазкоторых пропорциональна углу поворота с 1, т. е,Р...

Номер патента: 955152

Опубликовано: 30.08.1982

Авторы: Гусев, Селезнев

МПК: G08C 9/04

Метки: вала, код, поворота, угла

...и преобразователь12 напряжения в код.Преобразователь угла поворота вала вкод работает следующим образом.Выходные сигналы СКВТ 1 поступаютсоответственно на фильтры 2 и 3, выделяющие основную гармонику. С фильтров 2 и 3напряжения поступают на блок 4 фазосдигающих цепочек, на выходах которого образуются напряжения, постоянные по амплитуде. Одно из этих напряжений отстает,а другое опережает по фазе напряжениепитания СКВТна угол, пропорциональный углу поворота СКВТ 1..Компараторы 5 и 6 формируют прямоугольные сигналы, соответствующие полупериодам с положительной амплитудой выходных синусоидальных сигналов блока 4.На время действия выходного импульса компаратора 6 открывается ключ 8 и выходноенапряжение интегратора 10 начинает поступать на...

Номер патента: 955153

Опубликовано: 30.08.1982

Автор: Лещенко

МПК: G08C 9/04

Метки: вала, код, поворота, угла

...механические передачи, полукольцевые магнитопроводы 4 Г 1-образного сечения и полукольцевые магниты 5, образующие кодируюшие элементы, считываюгцие элементы 6, вал 7.Кодируюгций элемент каждого отсчета (фиг. 2, 3) содержит два участка: активцьйи пассивный (О), а считываюгцис ,ле. менты 6 (фиг. 1) расположены в пределах полуокружности на одинаковых угловых расстояниях друг от друга так, что условно делят каждый участок на Р квантов, число элементов 6 в каждом отсчете равно а 1. а передаточное отношение механической передачи между отсчетами (масштаб шкалы) равно М = 2/2 Р. Устройство работает следующим образом.При А = 0 кодируюгцие элеменгы, образованные магнитопроводом 4 и магнитом 5, всех отсчетов находятся в положении, при...

Номер патента: 955154

Опубликовано: 30.08.1982

Авторы: Белый, Голынский, Добровинский, Чепасов

МПК: G08C 9/04

Метки: перемещения, цифровой

...113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4торогд соединен со вторыми входами первого триггера и элемента ИЛИ, выход кото 1 о,о соединен со входом счетчика.Еа чертеже представлена схема цифрового преобразователя перемещения.Преобразователь содержит датчик 1перемещений, выполненный в виде набора магнитных пленок 2 с противоположной намагниченностью, Ш-образный магнитопровод 3, две обмотки 4, усилитель-формирователь 5, инвертор 6, триггеры т и 8, элемент ИЛИ 9, счетчик 1 О и преобразователь 11 кода.Цифровой преобразователь перемещенияработает следующим образом.При перемещении датчика 1, состоящего из набора магнитных пленок 2 с противоположным направлением намагниченности соседних...

Номер патента: 955155

Опубликовано: 30.08.1982

Автор: Орел

МПК: G08C 9/04

Метки: вала, код, поворота, угла

...двигателем 11 с помощью концевых переключателей 8 и 9 и реверсного реле 10, фотоприемником 4, который перемещается 40 4по внешней спирали барабана 1 г направляющей 6 линейного перемещения, электромагнитом 12, расположенным против источника 3 света с внутренней стороны барабана 1, и перемещается по его внутренней спирали и направляющей 7 линейного перемещения. В результате облучения светом носителя информации кодирующей дорожки 2 возникают возбужденные электронные состояния на сканируемом участке, которые вызывают лиминесценцию металлов или сплавов, интенсивность которой зависит от их атомного номера, состава сплавов и механического состояния. Люминесценция регистрируется при подходе возбужденного участка к фотоприемнику 4 по заранее...

Номер патента: 957245

Опубликовано: 07.09.1982

Авторы: Денищенко, Иванов, Лукьянов, Яковлев

МПК: G08C 9/04

Метки: вала, код, поворота, угла

...после формирования формировате 45лями 6 и 7 поступают на статорные обмотки СКВТ 5, В этом случае СКВТ работает как Фазовращатель и фаза на -пряжений, навбдимых в его роторных обмотках, однозначно связана с углом поВворота ротора СКВТ, Косинусная обмотка ротора СКВТ 5 подключена к входунуль-органа 1. Нуль-орган 1 выделяетмомент перехода синусоидального напряжения от отрицательной полуволнык положительной, С выхода нудь-органа1 импульс, фронт которого совпадаетс моментом перехода через нуль синусоидального напряжения, поступает напервый вход формирователя 2 импульса записи кода. На второй вход этого Формирователя поступают импульсыс выхода генератора 10, задержанныеэлементом 4 задержки на время, необходимое для завершения...

Номер патента: 959121

Опубликовано: 15.09.1982

Авторы: Ковалев, Тулупов

МПК: G08C 9/04

Метки: датчик, магнито-транзисторный, положения, углового

...элементы 13 и 14 представляют собой ферромагнитные полукольца, расположенные на валу 15 так, что при его вращении поочередно частично перекрывают зазор между средним стержнем элемента 12 и одним из его крайних стержней.Количество блокинг-генераторов 1 определяется необходимой точностью преобразования.Датчик работает следующим образом.При вращении вала 15 элементы 14 и 13 поочередно частично перекрывают воздушный зазор между одним из крайних и средним стержнем элемента 12, что приводит к возникновению в блокинг-генераторе 1 либо положительной обратной связи, либо отрицательной. Допустим, что действует отрицательная обратная связь по переменному току. Транзистор 11 открыт током от источника питания через резисторы 5, модулятор 16,...

Номер патента: 960884

Опубликовано: 23.09.1982

Автор: Сафронов

МПК: G08C 9/04

Метки: код, перемещения

...магнитную головку 4,синхронизирующую магнитную головку 5,блок 6 Формирования информационногокода, блок 7 формирования синхронизирующих импульсов, дискриминатор 8 зна ка импульсов синхродорожки.Преобразователь перемещения в кодработает следующим образом.На кодовую шкалу 2 магнитного носителя 1 информации записывают символыр-апфавита в виде четырехразрядных тратроично-кодированных посылок:Он:=О, +1, О, -1;н 1 н:=0,-1,0,+1н 2 н;:+1,0,0,-1 "3":=0,0,-1 +14 , О 0 +1 1 н: в .-1 0 О +1у1. длб1 жл 1 -1,-1 7 -+1 19н 8 н :+1 -1 -1 +1 "9":=- +1 +1р Ф 1у Р 91 +1,-1,+1т.е. посылок, у которых сумма символьных уровней равна нулю.Применение такого кодирования позволило повысить помехоустойчивостьпреобразователя за счет проверки нулевого...

Номер патента: 960885

Опубликовано: 23.09.1982

Авторы: Добровинский, Марченко, Чепасов

МПК: G08C 9/04

Метки: перемещения, цифровой

...импульсов с вы.хода усилителей формирователей 4 и 5по положительным фронтам срабатываютодновибраторы 6 и 7 (фиг. 2. 3), Сигнал (фиг. 2. 5) на выходе элемента И14 будет только при совпадении сигналов (фиг, 2, 2 и 2. 4) с выходов усилителя-формирователя 4 и одновибратора7 при смене фазы напряжения с выходаусилителя-формирователя 4. Если сигналсмены фазы при прохождении нового витка меандра носителя 3 произойдет приотрицательной полуволне напряжения навыходе усилителя-формирователя 4, тос инверсного выхода усилителя-формирователя 4 и со второго одновибратора 9сигналы поступают на элемент И 15, навыходе которой будут присутствовать сигналы смены фазы отрицательной полуволны (фиг. 2. 6). Эти сигналы смены фазс выходов элементов И 14 и...

Номер патента: 960886

Опубликовано: 23.09.1982

Автор: Цытович

МПК: G08C 9/04

Метки: перемещения, углового, частоту

...содержит вращающийсятрансформатор 1, один конец вторичной об.мотки которого через токоограничивающиеэлементы 2 и 3 подключен к общей шине 4 и инвертирующему входу регенера Зтивного компаратора 5, соответственно,а другой конец вторичной обмотки трансформатора 1 подключен к выходу регенеративного компаратора 5. Первичнаяобмотка трансформатора 1 через токоограничивающий элемент 6 подключенаодним концом к выходу компаратора 5,а другим - к общей шине 4. Регенеративный компаратор 5 состоит из операционного усилителя 7 с резисторами 8и 9,.образующими цепь положительной3обратной связи. И качестве токоограничивающих элементов 2, 3 и 6 могутбыть использованы резисторы,Преобразователь работает следующим40образом.Регенеративный компаратор...

Номер патента: 963036

Опубликовано: 30.09.1982

Авторы: Брятов, Дикушин, Миронов, Никищенков

МПК: G08C 9/04

Метки: код, перемещения

...1 и 2 с96303 б возможностью перемещения н осевомнаправленииОбмотки 3 и 4 подключены через Формирователи б и 7 импульсов к входам сложения и нычитания ренерсинного счетчика 8. На катушках 1 и 2 установлены дополнительные обмотки 9, которые соединены последонательно и подкпючены кгенератору 10 импульсон. Катушки 1и 2 содержат сердечники 11 например ферромагнитные, с прямоугольной; 10петлей гистереэиса. Сердечники 11имеют тороидальную Форму,Преобраэонатель работает следующим о бр аз ам,На обмотки 9, каждой катушки 1 и 2 15с выхода генератора 10 поступают одИночные униполярные импульсы, Происходит намагничивание каждого иэ сердечников 11 катушек 1 и 2 по частнымпетлям гистереэиса. Вследствие этого 20остаточная инДукция сердечников...

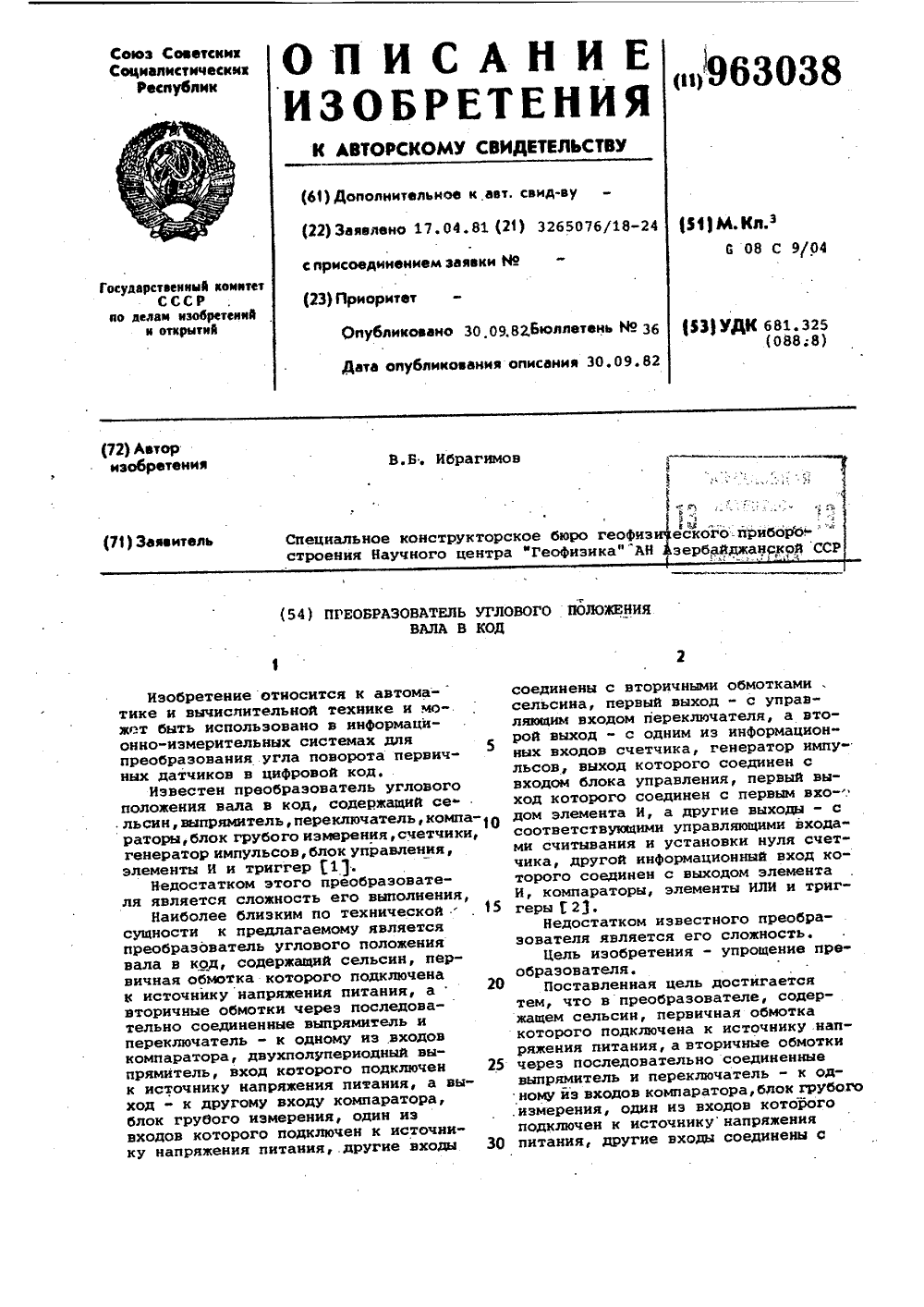

Номер патента: 963038

Опубликовано: 30.09.1982

Автор: Ибрагимов

МПК: G08C 9/04

Метки: вала, код, положения, углового

...подачи импульса на вход "Запуск", Опри этом данный импульс сбрасываетсчетчик 9 в нуль по входу Уст.Ои устанавливает триггер 14 блока 11управления в такое положение, прикотором элементГ И 12 оказывается открытым для счетных импульсов генератора 10,. проходящих через элемент И 7 (управляемый сигналом с выхода компаратора 5, фиц. 2 в) на вход счетчика 9. Момент запуска должен быть засинхронизирован с напряжением Од питания. В противном случае может возникнуть погрешность, обусловленная лотерей .в течение времени с измерения пачки или доли пачки счетных импульсов генератора 10 импульсов.С началом (в момент времени) цикла. измерения сигнал высокого потенциального уровня (соответствующего уровню логической "1") с выхода компаратора 5 (фиг, 2...

Номер патента: 964687

Опубликовано: 07.10.1982

Авторы: Васильев, Костюков, Смирнов, Травин, Тырса, Федотов

МПК: G08C 9/04

Метки: вала, код, поворота, преобразования, угла

...в код содержит пре" образователь 1 напряжения в движение ;щ развертывающего элемента, блок 2 питания, генератор 3 импульсов, делитель 4 частоты импульсов, первый 5 и второй 6 ключи, первый 7,второй 8 и третий 9 триггеры, основной 10 и дополнительный 11 чувствительные элементы, укрепленные на.валу 12, счетчик 13 и элемент ИЛИ 14.Устройство работает следующим образом.Развертывающий элемент преобразователя 1 под действием напряжений блока 2 питания движется по окружности, поочередно пересекая зоны нахождения чувствительных элементов 10 и 11. Импульс с делителя 4 частоты импульсов является старт- сигналом (фиг. 2 б) . Данный импульс поступает в блок,2 питания, где осущес=вляет синхронизацию развертки, а также поступает на триггер 7. 40...

Номер патента: 964688

Опубликовано: 07.10.1982

Авторы: Бай, Канеп, Фельдман, Фомичев

МПК: G08C 9/04

Метки: вала, код, поворота, угла

...на Й/2, 6 Выходные сигналы интеграторов 2и 5 образуют, таким образом, системуквадратурных напряжений, с помощьюкоторой в СКДУ 10, например в синус-косинусном вращающемся трансформаторе или индуктосине, реализуется режимфазовращателя.Выходной сигнал датчика 10 угла,фаза которого в этом режиме линейнозависит от углового перемещения валаМ, а амплитуда постоянна, подаетсячерез второй компаратор 11 на входпреобразователя 9 разности фаз и таким образом угловое перемещение оС преобразуется в его кодовой эквивалентна выходе преобразователя 9, Триггер4 выполняет роль фазного компаратораи имеет гистерезисную характеристику,зона неоднозначности которой близкак доли времени переключения триггерав периоде сравниваемых сигналов. Такая высокая...

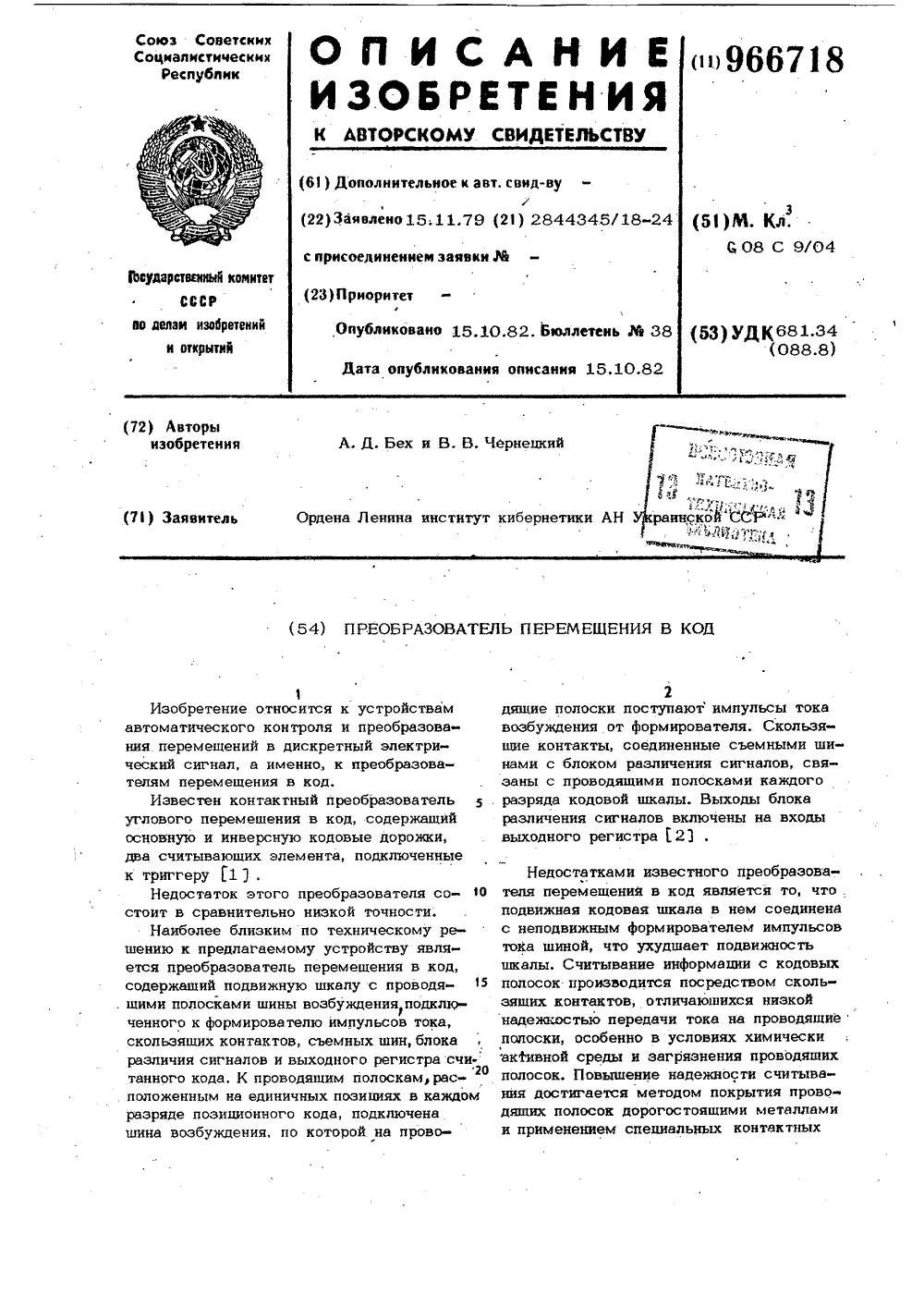

Номер патента: 966718

Опубликовано: 15.10.1982

Авторы: Бех, Чернецкий

МПК: G08C 9/04

Метки: код, перемещения

...подключена к формирователю 4импульсов тока, шины 5 съема сигналовподключены к входам блоков 8 различениясигналов, выходы которых подключены квыходному регистру 9. Шины возбуждения, съема и проводящие полоски кодовойшкалы расположены в трех параллельныхплоскостях. твк, что существует индуктивная связь между ними.З 6Преобразователь перемещения в код ра.ботает следующим образом,Подвижный объект, перемещение которого требует.я измерить и преобразоватьв код, жестко соединяется с кодовой шка-Илой 1, Проводящие полоски кодовой шкалы 1 образуют кодовые дорожки, гальввнически не связанные с источником тока. 18 4В момент нарастания и спада импульса тока в шине 3 возбуждения на индуктивно связанных участках ао, аБ(, В и В" шины 5 съема...
