Номер патента: 1182557

Опубликовано: 30.09.1985

Авторы: Григорьев, Дормидонов, Евдокимов, Попов

МПК: G08B 17/00

Метки: обнаружения, пожароопасной, ситуации

...где 1 - ионный ток в 1йзоне зарядки. При настройке это условие обеспечивают, задавая ток 1, равным к 1, например, за счет расстояния между коронируемыми электродами и в дальнейшем его выполняют путем стабилизации потенциало,з этих электродов. Частицы аэрозоля, проходя через зону ионизации, приобретают электрический заряд, складывающийся из диффузионной и дрейфовой составляющих. Диффузионная составляющая заряда каждой частицы однозначно определяется значением ионной проводимости, а дрейфовая в , напряженностью электрических полей в зонах ионизации, т.е. потенциалами Би Б различными для каждой части потока. За счет импульсной генерации ионов в потоке формируются пачки заряженных час" тиц, которые, проходя через индукционные камеры 5.1...

Номер патента: 1182558

Опубликовано: 30.09.1985

Автор: Турченков

МПК: G08B 23/00, G08B 29/02

Метки: аварийной, защиты, сигнализации

...состоянии, что обеспечивается за счет соответствующего выбора номиналов резисторов 9 и 10.При включении второго элемента 14 коммутации происходит уменьшение напряжения на включенных элементах 13 из-за того, что величина тока эмиттеров транзисторов 6 и 7 постоянна и рассчитывается на создание падения напряжения на одном элементе 1:5 равного напряжению источника 5 опорного напряжения,При уменьшении напряжения на выходной клемме 12 транзистор 6 переходит из режима насьпцения в активную область работы, при которой напряжение между его коллектором и эмиттером увеличивается и превьппает напряжение начальной проводимости диода 8, в связи с чем через диод 8 течет ток резистора 9, а это приводит к уменьшению тока эмиттера транзистора 7 и...

Номер патента: 1182559

Опубликовано: 30.09.1985

Авторы: Ординский, Славинский, Чебалин

МПК: G08B 23/00, G08B 29/00

Метки: индикации, контролируемых, объектов, состояния

...индикаторы 6. Оператор в этом случае однозначно определяет неисправный блок, а именно неисправен блок, соответствующий -му индикатору. Причем предлагаемое устройство обеспечивает надежную фиксацию сигнала неисправности -го блока и в этом случае, если -й индикатор 6, -й триггер 4 либо 1-й элемент ИЛИ 2 вышли из строя. В этом случае неисправность -го блока однозначно определяется оператором по свечению (-1)-го и ( +1)-го индикаторов 6. В случае выхода из строя и одного из этих элементов 6 индикации оператор по свечению одного из элементов 6 индикации определяет группу из 5 блоков, в числе которых находится неисправный. Например, при свечении только -го элемента 6 индикации неисправный блок следует искать среди группы блоков (1-2)(1+2)....

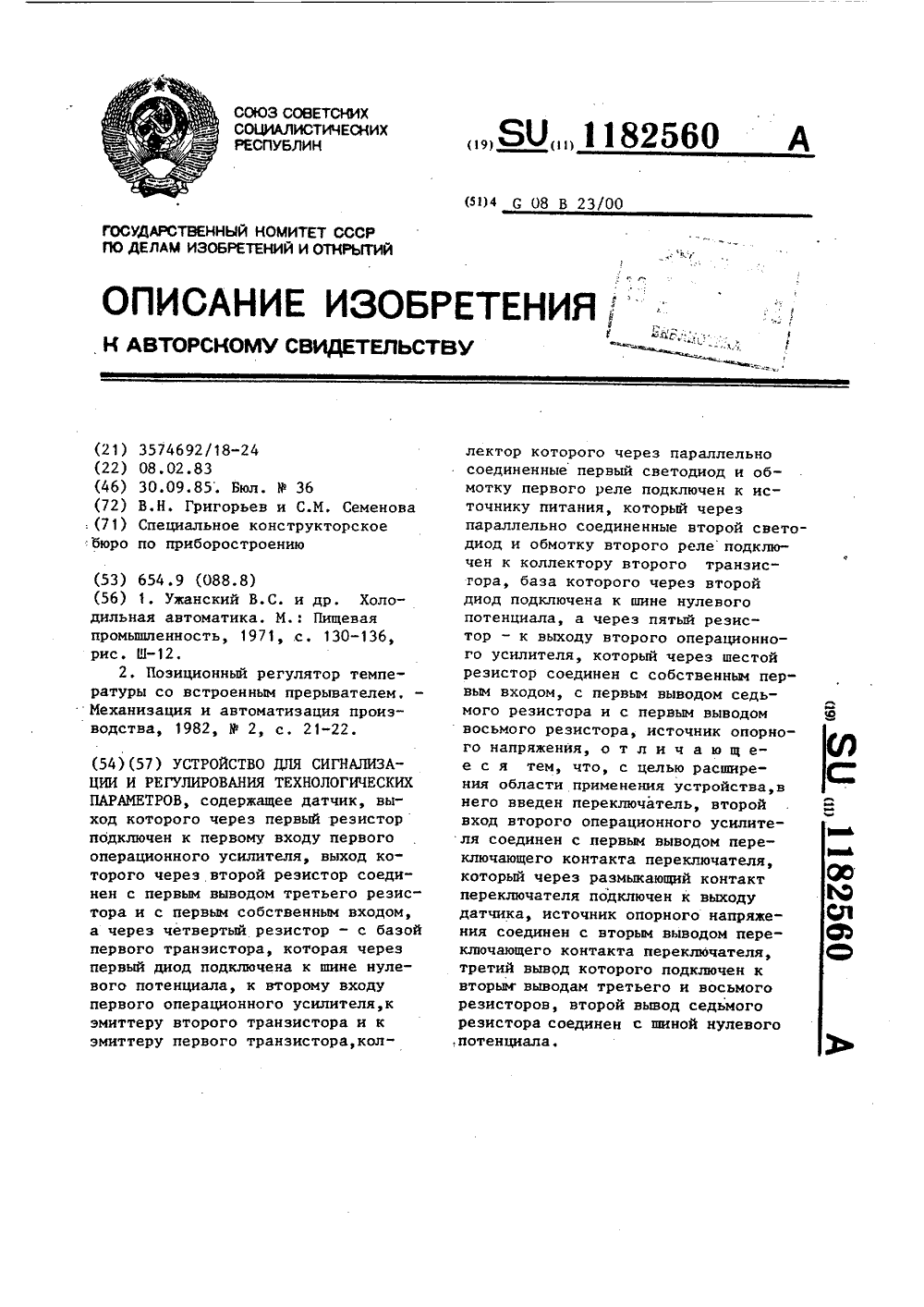

Номер патента: 1182560

Опубликовано: 30.09.1985

Авторы: Григорьев, Семенова

МПК: G08B 23/00

Метки: параметров, сигнализации, технологических

...82560 гдиод и реле и вторые светодиод и реле подключены к источнику питания, выход первого операционного усилителя через седьмой резистор подключен к собственному первому входу, выход второго операционного усилителя подключен к собственному первому входу 2 .Однако известное устройство име ет ограниченную область применения. 2035404555 Цель изобретения в .расширение области применения устройства.Поставленная цель достигается тем, что в устройство для сигнализации и регулирования технологических параметров, содержащее датчик, выход которого через первый резистор подключен к первому входу первого операционного усилителя, выход которого через второй резистор соединен с первым выводом третьего резистора и с первым собственным входом, а...

Номер патента: 1183999

Опубликовано: 07.10.1985

Автор: Вайс

МПК: G08B 23/00, G08C 25/00

Метки: многоточечной, сигнализации

...цифровыми электродами с первого по девятый второй цифровой индикаторной лампы, аноды вторых диодов последующих групп сигнальных ячеек соединены с одноимен 99ными цифровыми электродами первойцифровой индикаторной лампы, анодытретьих диодов последующих группсигнальных ячеек соединены с соответствующими электродами с первогопо девятый второй цифровой индикаторной лампы, нулевые цифровые электроды цифровых индикаторных ламп соединены с анодами второго и третьегодиодов, катоды которых через третьюкнопку соединены с вторым выводомразмыкающего контакта последней сигнальной ячейки, точка объединенияпервых выводов первых резисторов,всех сигнальных ячеек соединена свторым выводом первой кнопки и с катодом первого .диода, катоды тиристоров всех...

Номер патента: 1184001

Опубликовано: 07.10.1985

Авторы: Вострикова, Голикова, Попоудин

МПК: G08B 23/00

Метки: многоточечной, сигнализации

...выводом источника питания, объединенные первые выводы первых размыкающих контактов, реле всехячеек сигнализации соединены с вторым выводом размыкающего контакта второ.го реле, вторые выводы вторых размыкающих контактов реле всех ячеек сигнализации объединены и соединены свторым выводом первого замыкающегоконтакта кнопки проверки, вторые выводы обмоток реле всех ячеек еигна1184001 лиэации объединены и через четвертый замыкающий контакт первого реле 1Изобретение относится к автоматике и может быть использовано дляосуществления световой и звуковойиндикаций аварийных отклонений контролируемых параметров,Целью изобретения является упрощение и повышение надежности устройства при большом количестве сигнальных ячеек путем уменьшения количества...

Номер патента: 1187192

Опубликовано: 23.10.1985

Авторы: Коломиец, Филимонов

МПК: G08B 3/10

Метки: звуковой, предупредительной, сигнализации

...резистор 8,импульсныйтрансформатор 9, элемент 10 задержки,ключ 11, трансформатор 12 тока, выпрямитель 13, обмотку 14 управлениямагнитоуправляемого контакта 15,клеммы 16 и 17 питания, клеммы 18и 19 питания акустического излучателя 20 с клеммами 21 и 22, выходныеклеммы 23 и 24, элементы 25 и 26 задержки, диоды 27 - 29, импульсныйтрансформатор 30, тиристоры 31 и 32,конденсатор 33. и резистор 34.Устройство для звуковой предупредительной сигнализации работает слеДУющим образом,Ток управления, поданный черезкнопку 2 на управляющий электродтиристора 1, открывает его и ключ 11.В цепи акустического излучателя 2035через последовательно включеннуюпервичную обмотку трансформатора 12тока протекает ток, который включаетакустический излучатель 20....

Номер патента: 1187193

Опубликовано: 23.10.1985

Авторы: Луков, Фабричев, Щуревский

МПК: G08B 23/00

Метки: многоточечной, сигнализации

...мигающим светом), 32 (опробования ровным светом) и 33 (разблокировки памяти), диоды 34 и 35.Устройство работает следующим образом, Замыкание контакта любого датчика 15 вызывает подачу положительного потенциала на управляющий электрод тиристора 17 первый вывод замыкающего контакта является третьим выходом блока проверки и соединен с катодом первого развязывающего диода, анод которого соединен с первым выводом второй кнопки и с анодом второго развязываюшего диода, катод которого соединен с первым выводом третьей кнопки и является вторым выходом блока проверки, первый вывод четвертой кнопки является четвертым выходом блока проверки, вторые выводы всех кнопок блока проверки объединены и являются входом блока проверки. и его...

Номер патента: 1188772

Опубликовано: 30.10.1985

Авторы: Берман, Лебедев, Ливанов, Штелинг

МПК: G08B 17/10

Метки: датчик, дыма

...основному потоку излучения.Приемник излучения преобразует оптическое излучение, рассеянное частицамив электрический сигнал.Элемент фокусировки 5 обеспечиваетнаправленную передачу оптического излучения.Отражателем датчика дыма являетсякосой выходной торец 6 световодных секций 3 с углом скоса от 15 до 46.Датчик дыма работает следующим образом.При отсутствии дыма в контролируемомпространстве световой поток излучателя 4распространяется через входной торец 7по секции 2 световода и передается черезконтролируемую среду 8 на выходной торец 6последней секции 3 световода, Поэтому в секциях 2 и 3 световода создается световойпоток, встречный основному, который проходит через элементы 5 фокусировки и контролируемую среду 8 на скошенный...

Номер патента: 1188773

Опубликовано: 30.10.1985

Авторы: Бебешко, Лифшиц, Ткаченко

МПК: G08B 19/00

Метки: аварийной, внутреннего, двигателя, защиты, сгорания, сигнализации

...изобретения - повышение надежности устройства.На чертеже приведена принципиальнаясхема устройства.Устройство содержит переключающийконтакт 1 датчика минимального давлениямасла, замыкающий контакт 2 датчика максимальной температуры и замыкающий контакт 3 датчика максимальной частоты вращения, световые сигнализаторы 4 (аварийного состояния), световой сигнализатор 5(нормальной работы), развязывающие диоды 6, тиристоры 7 и 8, стабилитрон 9, зарядный генератор 10, являющийся датчикомработы двигателя, обмотку 11 исполнительного механизм а, размыкаю щи й контакт 12исполнительного механизма.Устройство работает следующим образом,На неработающем двигателе световыесигнализаторы 4 и 5 подключены к источникупитания - зарядному генератору 10,...

Номер патента: 1188774

Опубликовано: 30.10.1985

Автор: Черняковский

МПК: G08B 23/00

Метки: многоточечной, сигнализации

...информационных входов 21, вторую группу информационных входов 22 (команды включения или отключения) механизма, вход 23 управления,Первая группа информационных входов 21 подключена к датчикам (не показаны). Устройство работает следующим образом.Счетчик импульсов вырабатывает адреса последовательного синхронного опроса информационных входов 21 и 22 подачей на адресные входы мультиплексоров 4 и 6 состояний счетчика 2. Опрос осуществляется высокой частотой. Одновременно дешифратор 7 дешифрирует эти состояния счетчика 2 импульсов, формируя последовательно разрешение на включение индикаторов 12,При включении устройства сигнал по входу 23 управления через элемент 8 ИЛИ устанавливает триггеры 9 и 10 в такое состояние, при котором на выходе...

Номер патента: 1191928

Опубликовано: 15.11.1985

Авторы: Зашляпин, Тикоцкий

МПК: G08B 23/00

Метки: насоса, работы

...РошкоТираж 6 О Г 1 одписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор М. ДылынЗаказ 7 58/47 Изобретение относится к автоматике и может быть использовано для сигнализации, регистрации и отключения приводного электродвигателя при срыве насоса.Цель изобретения - расширение области применения и повышение информативности устройства,На чертеже приведена схема устройства для контроля работы насоса.Устройство содержит сетевой выключатсль 1, автоматический выключатель 2, кнопку 3 Пуск, кнопку 4 Стоп, магнитный пускатель 5 с силовыми контактами 6 и замыкающим контактом 7, реле 8 тока с размыкающим контактом 9, реле 10 с...

Номер патента: 1193707

Опубликовано: 23.11.1985

Автор: Филиппов

МПК: G08B 17/10

Метки: пожароизвещатель

...источник 2 относительно фотоприемника 5 - нарасстоянии 13,Пожароизвешатель работает следующимобразом.При отсутствии дыма в контролируемомобъеме интенсивность светового потока,попадающего на вход фотоприемника 5 от 25источника 1 света, устанавливается равной интенсивности светового потока, попадающего на вход фотоприемника 5 отдополнительного источника 2 света. Триггер 4 формирует прямоугольные импульсы,длительность которых на одном его выходеравна паузе на другом его выходе, чтообеспечивает поочередное включение источников 1 и 2 света, Так как источники 1 и 2света излучают поочередно, а время излучения одного из них соответствует паузе другого, то суммарный световой поток, а следовательно, и электрический сигнал навыходе фотоприемника...

Номер патента: 1193708

Опубликовано: 23.11.1985

Авторы: Кузьмицкий, Соколов

МПК: G08B 17/10

Метки: дымовой, извещатель, ионизационный, пожарный

...дымовым пожарным извещателям, и может быть использовано для работы в местах, где возможно появление сильных воздушных потоков. Целью изобретения является повышение функциональной надежности извещателя.На чертеже, показана функциональная , схема дымового ионизационного пожарного ,извещателя.Извещатель содержи 7 первый 1 и второй 2 электроды, перфорированный промежуточный электрод 3, размещенные в перфорированном цилиндрическом корпусе 4, радиоактивный источник 5 излучения, клеммы 6 и 7 источника питания (не показан), резистор 8, пороговый элемент 9, резистор 10, нелинейный элемент 11, сигнализатор 12 и экран 13.Устройство работает следующим образом.В исходном состоянии источник 5 ионизирует пространство между электродом 1 и...

Номер патента: 1193709

Опубликовано: 23.11.1985

Авторы: Булдаков, Волков

МПК: G08B 23/00, G08B 29/02

Метки: защиты

...Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб д, 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Т. КугрышеваЗаказ 7318/54 Изобретение относится к сигнализации, в частности к защитным и к сигнализирующим устройствам с контролем их исправности, может быть использовано в сигнализируюших устройствах и системах любого назначения, но разработано в связи с условиями работы двагатвля"внутреннего сгорания на автомобиле,м",", ;Целью-:изобретенйя является повышение надежности и расширениС,функциональных возможрбстей устройства"., 1На чертеже приведена схема устройства зашиты.ДУстройство содержит источник 1 питания, датчик 2 контролируемого параметра, элемент 3 задержки, ключи 4 и...

Номер патента: 1193710

Опубликовано: 23.11.1985

Авторы: Борошок, Гром-Мазничевский, Лободко

МПК: G08B 23/00

Метки: машин, органов, перегрузки, рабочих, сигнализатор

...перемещения относительно зубчатого венца, установленного на валу контролируемого рабочего органа; на фиг.2 - 20 структурная схема сигнализатора перегрузки.Сигнализатор перегрузки содержит зубчатый венец 1, установленный на валу 2 контролируемого рабочего органа, и датчики 3 и 4 перемещения. Каждый датчик 3 или 4 перемещения содержит катушку 5 и постоянный магнит 6. Датчики 3 и 4 перемещенияустановлены с одинаковым зазором по отношению к зубьям 7 венца, при этом, когда один из них располагается против оси зуба 7, второй находится против середины промежутка между парой любых зубьев 7.Каждая цепь сигнализации содержит последовательно включенные усилитель 8 (фиг,2), интегратор 9, логический порог 10, формирователь 11 сигнала, выходной...

Номер патента: 1196929

Опубликовано: 07.12.1985

Авторы: Анютин, Базалеев, Гулиус, Зозуля, Калинин, Левшин

МПК: G08B 17/10

Метки: сигнализации

...разбаланса датчиков на втором регистре 8, е выхода второго блока 13 сравнения производится в контрольный бит первого оперативного запоминаюшего устройства запись логического О, На этом съем и обработка измеренной информации с первого датчика 1 прекращается и синхрогенератор 19 с второго выхода 24 выдает адрес следующего датчика. Далее цикл обработки данных в режиме установки нуля повторяется. Таким образом, производится опрос всех датчиков 1 и установление значений нулевого разбаланса каждого датчика с их записью в соответствуюшие ячейки первого оперативного запоминающего устройства 14.Режим установки НКПВ.Синхрогенератор 19 вырабатывает сигнал режима установки НКПВ, поступающий с пятого выхода 27 синхрогенератора 19 и открывающий...

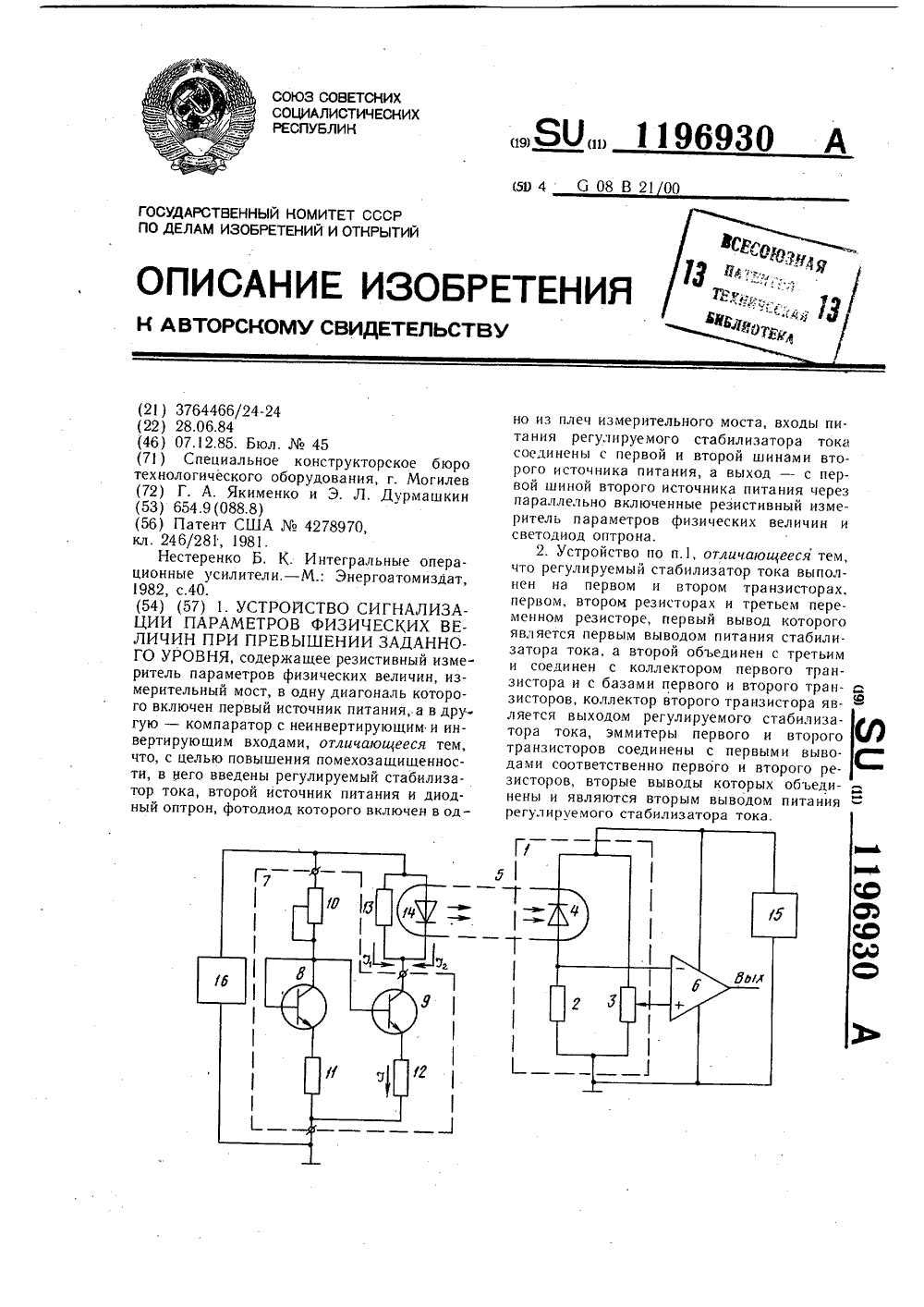

Номер патента: 1196930

Опубликовано: 07.12.1985

Авторы: Дурмашкин, Якименко

МПК: G08B 23/00

Метки: величин, заданного, параметров, превышении, сигнализации, уровня, физических

...и второго %фФтранзисторов соединены с первыми выво- фдами соответственно первого и второго резисторов, вторые выводы которых объеди нены и являются вторым выводом питаниярегулируемого стабилизатора тока,1196930 Составитель В. Гусев Техред И. Верес Корректор А. Зимокосов Тираж 610 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская наб., д, 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор И. НиколайчукЗаказ 7568/51 1Изобретение относится к сигнализации и может быть использовано в системах сигнализации параметров физических величин.Целью изобретения является повышение помехозащищенности устройства.На чертеже представлена принципиальная схема устройства.Устройство...

Номер патента: 1196931

Опубликовано: 07.12.1985

Авторы: Демин, Зашляпин, Тикоцкий

МПК: G08B 23/00

Метки: двухпозиционных, исполнительных, механизмов, сигнализации, состоянии

...элемента (переключателя), сигнальной лампы 13, диодов 14, 15и 16, реле 17 (блокировки) с замыкающим 18 и размыкающими 19 и 20 контактами, кнопку 21 контроля, кнопку 22возврата, кнопку 23 сброса, резистор 24,конденсатор 25, источник 26 питания, реле 27сигнализации с размыкающим 28 и замыкающими 29 контактами и реле 30 сбросас замыкаюгцими контактами 31.Устройство работает следующим образом.В исходном состоянии исполнительные механизмы находятся, например, в таком положении, когда контакт 3 датчика положенияисполнительного механизма замкнут, подключает к источнику 26 питания обмотку реле.7 квитирования, реле 4, 17, 27 и 30 обесточены, сигнальные лампы 13 не светятся,разомкнутые замыкающие контакты 10 и 11коммутационного элемента...

Номер патента: 1196932

Опубликовано: 07.12.1985

Авторы: Бантюков, Яценко

МПК: G08B 23/00

Метки: сигнализации, технологической

...не соответствует установленному, триггеры группы 2 и триггер 7 находятся в нулевом состоянии, на всех входах элемента ИЛИ 4, на его выходе и на выходе селектора 5 импульсов большой длительности имеются нулевые сигналы, генератор 6 импульсов находится в заторможенном состоянии.При изменении состояния одним из объектов переключается переключающий контакт его датчика и на соответствующий вход элемента ИЛИ 4 и на второй вход элемента И группы 1 поступает единичный сигнал с инверсного выхода соответствующего триггера группы 2. С выхода элемента ИЛИ 4 сигнал через селектор 5 импульсов большой длительности запускает генератора 6 импульсов, который формирует импульс; поступающий на входы триггера 7 и элементов И группы 1, Триггер 7...

Номер патента: 1196933

Опубликовано: 07.12.1985

Авторы: Ивановская, Канов, Михнов

МПК: G08B 23/00

Метки: загазованности, обнаружения, объекта, опасной

...блок 5 сигнализации, блок 6 задания уровней, аналоговый коммутатор 7, счетчик 8, управляемый делитель 9, формирователь 10 импульсов и триггер 11.Блок 4 реверсивного счета и индикации времени содержит генератор 12, элемент 13 задержки, элемент ИЛИ 14, суммирующий 15 и вычитающий 16 счетчики и узел 17 индикации.Устройство работает следующим образом. В исходном состоянии (загазованности нет) уровень с выхода первого порогового блока 2 удерживает в нулевом состоянии триггер 11, счетчик 8 и, суммирующий счетчик 15 блока 4 реверсивного счета и индикации времени, а также удерживает в выключенном состоянии второй порого. вый блок 3 и блок 5 сигнализации. В блоке 6 задания уровней хранятся промежуточные значения концентраций, начиная со...

Номер патента: 1200313

Опубликовано: 23.12.1985

Авторы: Берман, Ливанов, Штелинг

МПК: G08B 17/10

Метки: дымовой, извещатель

...усилителя 3, элемента И 5, импульсного реле 6, компаратора 17, а конденсатор 14 интегрирующего элемента 12 замкнут (разряжен) ключевым элементом 16, на вход которого поступает выходной сигнал элемента НЕ 15. При появлении дыма импульсы излучения от излучателя 1, отраженные от частиц дыма, воздействуют на приемник 2 излучения, электрический сигнал которого усиливается усилителем 3, на выходе которого формируются нормированные по амплитуде импульсы, передний фронт которых появляется слзадержкой на времяотносительно импульса генератора 4 вследствие инерционности источника 1 излучения, приемника 2 излучения и усилителя 3, е выхода которого импульсы поступают на вход элемента И 5. 10 15 20 25 30 35 40 45 Одновременно с приходом...

Номер патента: 1200314

Опубликовано: 23.12.1985

Автор: Соловьев

МПК: G08B 23/00

Метки: аварийной, предупредительной, сигнализации

...единице(единичный сигнал). На выходе триггера 6 присутствует едииничный сигнал, на выходе элемента ИЛИ-НЕ 5нулевой сигнал, индикатор 9 выключен,на выходах триггеров 20 и 21 также.имеется нулевой сигнал и индикаторы14 и 15 выключены, а на выходе триггера 7 - нулевой сигнал, в результате чего на выходе элемента ИЛИппИ-НЕ 4устанавливается нулевой сигнал, и.звуковой сигнализатор 19 также выклю.чен. При переключении контакта С датчика 8 в положение, при котором замк нуты контакты С и 8 , на входах4триггеров 6 и 7 и элемента ИЛИ-НЕпоявляется нулевой сигнал, на выходетриггера 6 - нулевой сигнал, на вычходе элемента ИЛИ-НЕ 4 - единичныисигнал, при этом включается звуковойсигнализатор 19. Импульсный сигналот генератора 13 импульсов черезэлементы...

Номер патента: 1203562

Опубликовано: 07.01.1986

Авторы: Акимов, Кузьмин, Новодеров, Позняк, Сенилов, Шевченко, Элинсон

МПК: G08B 5/36

Метки: лампами, сигнальными

...а точки подключения сигнальных ламп 7,17.п квыпрямителям 6.16.п объединенычерез шину 11 общего потенциала.1 ил. УП ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ АВТОРСКОМУ СВИД(71) Московский ордена Ленина и ордена Октябрьской Революции энергетический институтЗаказ 8421/54 Тираж 610 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород, ул. Проектная 4 из которых соединен с первыми выводами одноименных контурного и стабилизирующего конденсаторов, второй вывод каждого дополнительного контурно-го конденсатора соединен с первымвыводом обмотки обратной связи соответствующего магнитного усилителя надвух сердечниках, первый вывод...

Номер патента: 1203563

Опубликовано: 07.01.1986

Авторы: Андрюшкин, Атабегашвили, Белогубцев, Маисашвили, Родэ

МПК: G08B 17/06

Метки: извещатель, пожарный, тепловой

...пластине,Извещатель содержит корпус 1, ккоторому прикреплены при помощи вин. ЗОтов 2, шайб 3 и гаек 4 две металлические упругие пластины 5. Этими же1винтами 2 крепятся соединительныепровода электрической цепи пожарнойсигнализации не показаны)Верхниечасти б каждой пластины 5 соединенылегкоплавким сплавом 7, плечо 8каждой пластины 5 расположено в нап.равлении растягивающего усилия, раэмыкающего пластины 5 при расплавле- Онии сплава 7, т.е, перпендикулярноплоскости легкоплавкого соединения.Каждое плечо 8 имеет переменное сечение по длине с 3-7 минииумами,например, в виде последовательно 45расположенных отверстий 9, для умень.шения теплоотвода от более нагретыхверхних частей б пластин 5 к менеенагретым нижним частям. Извещатель может...

Номер патента: 1205163

Опубликовано: 15.01.1986

Авторы: Алексеев, Воронина, Карганов, Мандров

МПК: G08B 25/00

Метки: аварийных, многоточечной, сигнализации, состояний

...поступает на П -вход триггера 31 памяти неисправности датчиков, а через элемент 18 ИЛИ, элемент 14 И и узел 27 задержки переднего фронта сигнала - на его С -Вход, обеспечивая запоминание информации о не1205 30 40 исправности датчиков 2 и 3. Приэтом сигнал единичного уровня спрямого выхода триггера 31 памятипоступает на четвертый вход, а черезэлемент 24 ИЛИ и блок 41 сбора информации на первый вход блока 33 сигнализации, где срабатывает звуковойсигнализатор 62 и загорается элемент60 индикации "Неисправность датчиков".Одновременно сигнал единичного уровня с Овыхода элемента 20 ИЛИ при отсутствииаварии объекта проходит через элемент19 ИЛИ, открытый сигналом нулевогоуровня с первого выхода дешифратора,26, на 2 -вход триггера 30 памяти...

Номер патента: 1206826

Опубликовано: 23.01.1986

Авторы: Поляков, Поскряков, Сихиди, Шадрин

МПК: G08B 23/00

Метки: аварийной, сигнализации

...4 триггер 38 устанавливается в исходное состояние. При этом сигнал с выхода триггера 38 разрешает прохождение импульсов генератора 36 через элемент И 41, элемент ИЛИ 42 на вход счетчика 44 импульсов и импульса с выхода контрольного элемента 50 через элемент НЕ 61, элемент И-НЕ 55 на вход триггера 39.Сигнал с выхода триггера 38 запирает транзистор 54 контрольного элемента. При этом на выходе контрольного элемента 54 будет формироваться уровень напряжения, определяемый резисторами 51 и 52. Сигнал с выхода триггера 39 разрешает прохождение импульсов генератора 36 через элемент И 41 и открывает ключевой транзистор 56. При этом индикатор 60 "Обрыв линии связи" не горит.Сигнал с выхода триггера 37 блоки рует прохождение импульсов генератора...

Номер патента: 1206827

Опубликовано: 23.01.1986

Авторы: Андрощук, Артюхов, Клунт, Пескин

МПК: G08B 23/00

Метки: многоточечной, сигнализации

...8 поляризованного реле 4 "+" источника 20 питания через резистор 14 поступает на базу транзистора 12, Если при этом по каким-либо причинам (механическое воздействие, магнитные поля) контакт 9 не переключился, транзистор 12 открывается, подавая питание на прямую обмотку 6 поляризованного реле 4, которое срабатывает и контактом 9 шунтирует базоэмиттерный переход транзистора 12,. который закрывается и обесточивает прямую обмотку 6 поляризованного реле 4.Таким образом, после срабатывания контакта 2 датчика и нажатии кнопки 30 квитирования транзистор 26 открыт. транзисторы 11 и 12 закрыты, обмотки реле 4 и 23 обесточены, сигнальная лампа 3 горит ровным светом.13 1 сигнальная лампа 3 не горит, транзистор 11 закрывается и отбойная обмотка...

Номер патента: 1206828

Опубликовано: 23.01.1986

Автор: Матвейчук

МПК: G08B 23/00

Метки: аварийно-предупредительной, сигнализации

...первый входэлемента ИЛИ 25-1Одновременно через конденсатор 3 и диод 4 проходитодиночный отрицательный импульс, который опрокидывает триггер 8, на выходе элемента И-НЕ 9 Формируется сигнал "1", при этом открывается ключ 5,"1" появляется с запаздыванием. оэтому на втором входе элемента ИЛИ25-1 временно сохраняется сигнал "0".С выхода элемента ИЛИ 25-1 импульсный сигнал 0" опрокидывает триггер28- и на выходе элемента И-НЕ 29-1появляется сигнал "1", поступающийна первый вход элемента И-НЕ 26-1,на второй вход которого постоянноподаются импульсы с генератора 14импульсов, С выхода элемента И-НЕ 261 импульсное напряжение поступаетна первый вход элемента И 20-1, который с частотой сигнала генераторазамыкает ключ 21 -1. Табло 22-1 начинает...

Номер патента: 1209062

Опубликовано: 07.02.1986

Авторы: Беседин, Галиулин, Кинкер, Логин

МПК: A01C 7/00, G08B 23/00

Метки: высева, датчик, семян, фотоэлектрический

...от.)ичикиццн.1 т м, п" С 1 З.Л ЬЮ 110)Ы Или И 51 Кс) ЧЕСТЗя р 1 бО ГЬ. СИ сцаожен лоцолц ител ьц ы м фот)1 рисз 1 ц ком с у;равляюгцей .емой, содержацей ре,зистор и нерациоццый усилитель с ирямым инверсным 1 олями, цри атом црлзмой з.,ьз ОЦ.РЯЦИОНЦОГО СИ,ИТЕЗЯ .ОЕЛИЦЕЦиз элсктролов, лснолнительного фтгяри яника, второй элсктрол которого с 1 елиц и с инверсным в)одом оиеряциоццого уси,и,1 я, а в);Ол оцеряционцого усилителя о,клк)- чсн к источнику светя, иричем Лоцолцитель - цыи фотон рис м ник з стяновг 1 ен 11 корим датчика на Олцо и вср 1 и кЗли . и. 10 н я к 1 свстя и в 30 С его;Зеист 1 ия.; 3И).; ИЗООЭЯ Ж(Н Я СХСГ) Я В)ОТОЯЛСКГ)И:.СКОГО,Р ГИКЯ; 1 с 1 фИГ. 2 СХе(я В 1)1 Мно 0 РЯСНГ)ЛОЖСНИЯ ИСТОЧНИкс 1 СБСТЯ, ОСНО)10 ):1...
