G08B — Сигнальные устройства или устройства вызова; командные телеграфные аппараты; системы тревожной сигнализации

Номер патента: 540275

Опубликовано: 25.12.1976

Авторы: Блинштейн, Геллер, Меерсон

МПК: G08B 19/00

Метки: водопенотушения, запорных, органов, распределительной, сети, состояния, установки

...блок 15 контроля, выходной блок 16, програм мный блок 17 и блок 18 для поддержаниядавления в напорной магистрали. Программный блок 17 связан с блоком 15 контроля и с одним из входов блока 14 управления, другой вход блока управления связан с вакуумметром 0 10, а выходы соединены с запорными органами 5, запорным элементом 4, с блоком для поддержания вакуума 18 и вакуумагрегатом 9.При пожаре поступает сигнал запуска системы, блок 14 управления подает сигнал на открытие запорного элемента 4 и запорных органов 5 и на включение насосного агрегата 1, который перекачивает огнегасящий состав из емкости 13 через напорную магистраль 3 в распределительную сеть и далее в помещение.Программный блок 17 по заданной программе в режиме ожидания...

Номер патента: 541188

Опубликовано: 30.12.1976

Авторы: Беликов, Воронков, Морозович, Попович

МПК: G08B 17/06

Метки: пожаре, сигнализации

...и кнопку, контроля 15, служащие для контроля исправности устройства.Предлагаемое устройство работаст следующим образом.Сигнал с выхода термодатчика 1 суммируется с включенным встречно падением напряжения на подстроечном резисторе 7, стабилизированным при помощи стабилизатора напряжения, состоящего из балластного резистора 4, стабилитрона 5 и диода 6, и поступает через резисторы 10 и 11 на дифференциальный вход усилителя постоянного тока,Разность напряжений усиливается усилителем постоянного тока. Резистор 9, образующий цепь отрицательной обратной связи, стабилизирует работу усилителя постоянного тока, Сигнал с выхода усилителя постоянного тока поступает на пороговый блок. При превышении сигнала с выхода усилителя уровня срабатывания...

Номер патента: 542215

Опубликовано: 05.01.1977

Авторы: Александров, Веселов, Груненков, Кузнецов, Томасевич

МПК: G08B 17/12

Метки: извещатель, пожарный

...А, дак Заказ 5985/31 Тираж 830 ЦНИИПИ Государственного комитета Сове по дедам изобретений и от 1130356 Москва, Ж, РаушскаяПодписноеа Министров СССРкрытиинабд, 4/5 ППП Патент, г, Ужгор и. Проектная, 4 фип что улучшает режим. работы чувствительного элемента. При этом. выходной сигнап чувствительного элемента лишь подготавливает цепь включения тиристора, авключение осуществляется по силовой 5цепи источника питания. На чертеже представлена электрическая схема пожарногонавещателя.Пожарный извещатепь состоит из чувствительного элемента 1, генерирующегоэ,д.с., к качестве котооого использованвысоковольтный фотопреобразоватепь (фотовопьт), эпектронного ключа, выполненного на тиристоре 2, к управпяюшемуэлектроду которого через ограничительный...

Номер патента: 542216

Опубликовано: 05.01.1977

Авторы: Весеслов, Кудрявцев, Макаров, Томасевич

МПК: G08B 17/12

Метки: извещатель, пожарный

...содержит счетчик фотонов 1, подключенный через третий 2, второй 3 нагрузочные резисторыи усилитель 4 к тиристору 5, Анод тиристора 5 чеоез первый нагрузочный резистор 6, параллельно соединенные обмотку исполнитель: ого реле 7 и первый конденсатор 8, а также через второй конденсатор 9;.: токоограничиваюший резистор 10подключен к плюсу высоковольтного источника питанич 3.1 и через второй конденсатор 9 к аноду динистора 12.К въезду усилителя 4 подключен управляющий электрод тиристора 5,Питание усилителя 4 осуществляетсяот низковольтчого источника питания 13,питание всей схемы - от сети переменного тока через трансформатор 14, Черезконтактъ 15 реле 7, включенные параллельно контактам 16 реле .17, обмоткареле 17 подключена к обмотке...

Номер патента: 542217

Опубликовано: 05.01.1977

Автор: Павлов

МПК: G08B 23/00

Метки: контролируемого, объекта, сигнализации, состояниии

...диод 6, подключается к входу ждущего мупьтивибратора 16, Так как входное сопротивление мупьтивибратора 16 достаточно велико, тэ тэк, необходимый для егэ запуска, недостаточен для свечения ламп 2, 3. При появлении положительного напряжения на входе мультивибратора 16 он запускается и подает прямоугольные импульсы напряжения с частотой 0,2-1 гц и длитепьностью 0,7- -3,0 сек на входы блока 14,звуковой сигнализации и усилитепя 15 мощности, 1.ри этом подается звуковой предупредительный сигнал, усилитель 15 мэщнэсти периэцически подключает диэд 6 через размыкающий кэнтякт втэрэй группы переключателя 1 8 к отрицательной клемме источника 12 питания, и сигнальные лампы 2, 3 работают в режиме мигания. Для отключения мигания ламп 2, 3 и включения...

Номер патента: 542218

Опубликовано: 05.01.1977

Авторы: Демин, Машинистов

МПК: G08B 26/00

Метки: сигнализации, тревожной

...аппаратуа регистрации выдает сигнал тревэги.Отрывание двери или зкна блокируемэго проема фиксируется и в том случае,если контакт остается в замкнутом полэжении при отказе (например, залипании контактов) или егэ деблокированиивнешним магнитом, В этом случае аппаратура регистрации выдает сигнал тревоги от изменения величины пэстоянноготока в цепи при замыкании контакта 2,когда он попадает в поле действия магнита и во время открывания двери илиокна блокируемого проема,При попытке деблокирэвания устройства с пэмощью внешнего магната в полеего действия в первую очередь попадаетконтакт 2, расположенный, как видноиз фиг. 3, ближе к наружной поверхности проема контролируемого объекта 8,При этом его контакт, включенный последовательно с обмоткэй...

Номер патента: 543005

Опубликовано: 15.01.1977

Автор: Гарбер

МПК: G08B 15/00

Метки: сигнализации, тревожной

...последовательно размыкающне датчики 1, зашунтнрованные диодами 2, положительный 3 н отрицательный 4 полюса источника контрольного тока, исполнительный блок 5, сигнальный 30 блок 6, содержащий реле 7 и 8, сигнальную3лампу 9, диоды 10 и 11, переключающие контакты 12 реле 7, замыкающие контакты 13 и 14 реле 7, переключающие контакты 15 реле 8, размыкающая кнопка 16.В спокойном режиме контрольный ток протекает через последовательно соединенные датчики 1 и параллельно - через реле 7, Однако реле не срабатывает ввиду шунтирующего действия чеки датчиков 1. За счет срабатывания любого датчика исчезает это шунтирующее действие, вследствие чего реле 7 срабатывает и своими контактными группами блокируется, а также включает сигнальную лампу 9...

Номер патента: 543965

Опубликовано: 25.01.1977

Авторы: Ильюша, Исаев, Карцев

МПК: G08B 23/00

Метки: аварийном, работы, режиме, сигнализации

...отключения, выход элемента НЕ которого соединен со вторым входом элемента И, выход эпемента И подключен к испоанитепьному элементу и к первому входуэлементе ИЛИ канала контроля псправност)пинии связи, выход э"емента НЕ которого соединен со вторым входом элемента И, выход элемента И подключен ко второму вхо.ду элемента ИЛИ, выход которого соединенс индикатором.На чертеже представлена структурнаяэлектрическая схема устройства, где 1,2 датчики препятствий, каждый иэ которыхпредставляет геркон с контактами; 3-конт-ропируемый обьект (комбайн), 4, 5, 61 проводе линий, соединяющие датчики препятствий, установленные на комбайне с пультом управления 7; 8 - элемент НЕ каналаконтроля исправности линии связи; 9 - эле+мент И канада контроля...

Номер патента: 543966

Опубликовано: 25.01.1977

Авторы: Дронов, Курилов, Смирнов

МПК: G08B 23/00

Метки: анализатор, грозоопа, ности

...4 - 7 поступают на формирователи 9- 6 О 412 стандартных импульсов, которые выра батыввют стандартные импульсы, соо 1 ветст- вующие вспышке молнии, даже если вспышка представляет собой многоимпульсный разряд. В каждом канале регистрации импульсы с выхода формирователей стан дартных импульсов поступают на счетчики 13-16,длительность счета которых задается генератором 17 отметок времени. Емкость счетчиков неодинакова: наибольшую емкость имеет счетчик 13, наименьшую - счетчик 16, В результате в каждом канале зафиксированный отрезок времени измеряетея количество разрядов, то есть измеряетая временная плотность разрядов,При движении грозового фронта к объек- , гу происходит заполнение счетчика 13.Сиг.нал заполнения этого счетчика поступает...

Номер патента: 543967

Опубликовано: 25.01.1977

Авторы: Пашуков, Роговер

МПК: G08B 23/00

Метки: лапм, сигнальных

...чертеже изображена принципиальнаясхема предложенного устройства,1Оно содержит перекиочатетть 1, сигнвль 1 ную лампу 2, усилитель 3, усилитель мощности 4, датчик тока 5, световой индикатор6, интегратор 7 и реле 8.Перетцпочатепем 1 подают питание наснгнальнуто лампу 2 и усилители 3 и 4,Протекающий в цепи лампы ток создает н 4датчике тока 5 напряжение, поступающеена первый вход усилителя 3, который вклхмчает световой индикатор 6. При исчезновении тока в цепи лампы 2 инвертированныйсигнал со второго выхода усилителя 3 через интегратор 7, выполненный на базеэлементов ЙС, поступает на вход усилите-:Редактор 1 екма Зак 757/65 Тираж 7 78 ИПИ Государственного комитета по делам изобретений и 113035, Москва, Ж, РауПодпиСовета...

Номер патента: 543968

Опубликовано: 25.01.1977

Автор: Мергольд

МПК: G08B 29/00

Метки: контролируемого, объекта, сигнализации, состоянии

...для сигнализации о состоянии контролируемого объекта,Источник питания подключен к схеметремя клеммами 1, 2 и 3, К клемме 1подсоединен анод включенного в прямомнаправлении ыпрямительного диода 4, катод которого соединен с первыми кон:актами технологических датчиков 5 и контактом выключателя 6, к другому контактукоторого подключены аноды развязывающихдиодов 7 и катод стабилитрона 8, Другиеконтакты датчиков 5 и диодов 7 соединены с первыми выводами световых сигнализаторов 9, другие выводы которых связаныразмыкающим контактом переключателя 10с клеммой 2 источника питания и анодомстабилнтрона 8. Замыкающий контакт пере;.ключателя 10 поцключен к клемме 3 источника литания,При замыкании контактов выключателя.6 (режим проверки световых...

Номер патента: 544982

Опубликовано: 30.01.1977

Автор: Стоцкий

МПК: G08B 23/00

Метки: сигнализации, технологической

...полупроводниковые диоды 11 - 16, промежуточное реле 17 приема сигнала неис правности, промежуточное реле 18 фиксации3сигнала неисправности, сигнальную лампу 19, промежуточное реле 20 проверки.Устройство работает следующим образом.При появлении сигнала неисправности датчик 1 замыкает свой контакт, срабатывает промежуточное реле 17 приема сигнала неисправности и самоудерживается. Сигнальная лампа 19 загорается быстро мигающим светом. При квитировании сигнала нажатием кнопки 3 срабатывает промежуточное реле 18 фиксации неисправности, которое снимает реле 17 с самоудерживания, и сигнальная лампа 19 загорается ровным светом, если реле 17 через контакт датчика 1 продолжает оставаться в сработанном состоянии, или медленно мигающим светом,...

Номер патента: 546917

Опубликовано: 15.02.1977

Автор: Матанцев

МПК: G08B 13/06

Метки: автомобиля, охраны, сигнализации

...сигнализации и может применяться для охраны автомобилей. Известны устройства, которые используются для охраны автомобилей. Одно из них содержит конденсатор, к обкладкам которого подключены группы контактов на переключение, и сигнальную кнопку. Это известное устройство не обеспечивает удобства обслуживания автомобиля, так как при входе и выходе водителя дает ложный сигнал, что неприемлемо на улицах и открытых стоянках. Наиболее близким техническим решением к изобретению является устройство для охраны автомобиля, содержащее реле времени, соединенное с сигнализатором, выключатель, соединенный с источником питания, и контактный датчик, а также времязадающую цепь, обеспечивающую возможность выхода водителя из автомобиля в течение...

Номер патента: 546918

Опубликовано: 15.02.1977

Авторы: Вершин, Гаврилов, Гуревич, Самохвалова, Сиротин, Тихомиров, Шперлинг

МПК: G08B 23/00

Метки: контролируемого, неисправности, объекта, сигнализации

...9 - 12. Замыкающие контакты об нео реле отключения звука 19 подключены к обмоткам реле 9 - 12 через развязывавшие диоды 22 - 26 и вторые замыкаю.цпе контакты соответствующих реле 9 - 12.1 азмыкающпе контакты кнопки 2 б контроля устройства подключены с одной стороны к другой шине источника питания, а с другой - ко вторым концам обмотки электромагнитных реле 9 - 12. К контактным датчикам подклюены диоды 27 - 30.Устроистно работает следующим образом.В исходном состоягпш контакты датчиков 1 - 4 замкнуты, реле 9 - 12 находятся под током, лампы 13 - 1 б не горят, лампа 17 горит.При появлении неисправности в любом канале контролируемого объекта, например в первом, срабатывает датчик 1, размыкает своп контакты и снимает питание с обмотки...

Номер патента: 547799

Опубликовано: 25.02.1977

Авторы: Борошок, Климанов, Судник, Терехов, Трусов

МПК: G07C 5/00, G08B 23/00

Метки: машиной, уборочной

...11 выдержки времени (например,одновибраторы) с датчиками 12 контроляузлов машины, контроля отказов рабочих ор 4ганов и узлов 13 контроля бункера. Элементы 11 выдержки времени предотвращаютреакцию устройства управления (останов илиизменение скорости движения машины, изменения режима работы рабочих органов) наслучайные кратковременные входные возмущения, имеющие место в реальных условиях.Сигналы с датчиков 12 с выдержкой по времени поступают на входы звукового 14 ивизуального 15 индикаторов.Сигнал с входного датчика 16 загрузкибункера через элемент 11 выдержки времени поступает на один вход схемы запрета17 и будет проходить на ее выход, усиливаться усилителем 18 и подаваться на исполнительный механизм привода бункера 19только при...

Номер патента: 547800

Опубликовано: 25.02.1977

Авторы: Килин, Муртазин, Полищук

МПК: G08B 25/00

Метки: информации, милиции, передачи, постов, станцию, центральную

...элемент И - с выходом предный блок 12 Расположенный на пункте управления 11. Передача информации п оизвпоследнего триггера, Пунк управления содержитсчетчик циклов вход которого соединдится методом временного аз е1ен слов,Р р зделения канадополнительным выходом блока памяти. 20фровьюаетс заносится в соответствующиеячейки блока памяти 13,Оно содеожит ключи 1 - 1 д телесигналиыы бонентские линии 2 - 2 святелефонную станцию 3, включающую блок 4 26опРеделениЯ состоЯниЯ ключей пеРвУю - ,я и 13ло 15. Синал с после нейЭ групд " ячеики блока папу элеме в И 5 5нто , вторую группумяти 13, хранящей информацию о состоянииэлементов 6 - 6 Иключа 1 , поступает на счетчик циклов обблок 8 инх о изации передающий блок 9линию связи 10; пункт управле я...

Номер патента: 549824

Опубликовано: 05.03.1977

Авторы: Арбеков, Леонидов

МПК: G08B 5/38

Метки: оптическое, сигнальное

...конденсаторы 13, 14 сос;тинена с управляющими электродами тиристоров 7 и б.Устройство работает следующим образом, ЗО При включении устройства конденсатор 4заряжается через параллельные цепи, состоящие из лампы накаливания 5, диода 12, резисторов 10 и 8, диода 11, резистора 10. После заряда конденсатора 4 до напряжения,достаточного для пробоя участка эмиттер - 5первая база транзистора 1, он разряжается,и на резисторе 2 формируется импульс напряжения, поступающий через конденсатор 14 науправляющий электрод тиристора б, который,отпираясь, включает лампу накаливания 5. 10После этого заряжается конденсатор 9 с по.лярностью, указанной на чертеже без скобок,Одновременно закрывается диод 12, и конденсатор 4 заряжается по цепи: резистор...

Номер патента: 551674

Опубликовано: 25.03.1977

Авторы: Андрюшин, Зотов, Морозов, Трофимов, Холодков

МПК: G08B 5/36

Метки: выходное, системы, функционального

...несколько минут и более ничтожно. Таким образом известные устройства имеютдругой вывод которого соединен с нулевойклеммой источника питания.На чертеже приведена принципиальнаясхема устройства.Оно содержит транзисторы 1 контролируе мых трактов с сигнальными лампами 2 вцепи коллекторов, подключенные к источникупитания через первичную обмотку трансформатора 3. Резисторы 4 выполняют роль нагрузки выходных усилителей в режиме контроля, 1 ОДиоды 5 разделительные. На выходе элемента ИЛИ 6 (диоднрй сборки) подключен конденсатор 7 и блок опроса на транзисторе 8с импульсным трансформатором 9, Междуколлекторами транзисторов и выходом элемента ИЛИ включены дополнительные диоды10,В режиме контроля, когда все контролируемые тракты одновременно...

Номер патента: 551675

Опубликовано: 25.03.1977

Авторы: Лысиков, Метелкин

МПК: G08B 17/10

Метки: извещатель, пожарный

...реле 5.На транзисторе 6, дополнительных резисторах 7 - 11 и конденсаторах 12 и 13 собран блок контроля исправности источника излучения пожарного извешателя, в котором резисторы 7 и 8 представляют дополнительный делитель напряжения.При отсутствии дыма и исправном источнике излучения 14 (лампа накаливания) тран зисторы 4 и 6 заперты падением напряжения на резисторе 15 от протекаюшего по нему тока источника излучения 14. При этом реле 5, находяшееся в коллекторной цепи транзистора 4, обесточено. При перегорании лам-М пы накаливания 14 или нарушении электрического контакта в ее цепи питания, например, в патроне, падение напряжения на резисторе 15 уменьшается, в результате чего оба транзистора 4 и 6 из режима отсечки 60 коллекторного...

Номер патента: 551676

Опубликовано: 25.03.1977

Автор: Николаев

МПК: G08B 21/00

Метки: пневматическое, сигнализации

...2 и ввыходномканале 8 появляется сигнал, который используется для включения сирены. Одновременно этот сигчал проходит на элемент И 1 и через дроссель 5 на элементДА 3. На его входе давление начинаетрасти и через времч, определяемое провдимостью дросселя 5, оно достигает поро-.га срабатывания элемента ДА 3, которыйвключается. Его выходной сигнал проходитчерез обратный клапан 4 н включает элемент И 1. Во втором выходном канале 9 1появляется сигнал, включаюший объект.Одновременно выходной сигнал с обратногоклапана 4 подается к элементу ДА 2,оно отключается и соответственно отключается и сирена. Сигнал в канале 8 равен 20нулю.При снятии сигнала с входного канала 7в выходном канале 9 сигнал также станетравным нулю и объект выключается....

Номер патента: 552630

Опубликовано: 30.03.1977

Авторы: Беляев, Кузнецов, Медяник, Шаровар

МПК: G08B 17/10

Метки: охранно-пожарной, сигнализации

...первого резистора 14, диода 15, второго резистора 16. Резистор 16 зашунтирован конденсатором 17 и переходом база - эмиттер биполярного транзистора 18. Точка соединения резистора 14 и диода 15 связана с интегратором 19, Сопротивление цепочки, шунтирующей выход усилителя 12, зависит от напряжения, поступающего с выхода интегратора 19. Причем, чем больше напряжение на выходе интегратора 19, тем больший ток течет через эту цепочку и тем меньше ее сопротивление, следовательно, и коэффициент передачи сигнала с выхода усилителя 12 на вход второго усилителя 20. Когда напряжение на резисторе 16 становится выше ступеньки база-эмиттерного перехода биполярного транзистора 18, он открывается и начинает шунтировать выход генератора 2, Чем...

Номер патента: 553641

Опубликовано: 05.04.1977

Автор: Нездайминов

МПК: G08B 13/08

Метки: сигнализации

...выдержки времени коммутации построен таким образом, что при подаче на него напряжения открыты транзисторы 18 и 19, Коммутирующее реле 11 срабатывает, блокируя контактами 13 конденсатор 12, т. е, источник питания подключается 30 35 40 45 50 55 60 65 4к блоку 10 непосредственно. Контакты 14 замыкают базово-эмиттерную цепь транзистора 3 (блокируют цепь охранного шлейфа 4 и сигнальных контактов 5), Это обеспечивает свободный выход из охраняемого объекта, т. е. размыкание сигнальных контактов 5 не приводит к срабатыванию устройства сигнализации, Через замкнувшиеся контакты 16 реле 11 и замкнутые контакты 9 реле 2 подается напряжение на индикатор контроля 31 охранного шлейфа, который сигнализирует о том, что цепь охранного шлейфа 4 и...

Номер патента: 553642

Опубликовано: 05.04.1977

Авторы: Баранов, Елесин, Илюхина, Метелкин

МПК: G08B 17/12

Метки: извещатель, пожарный

...дополнительный ключевойэлемент, который подключен параллельнокснденсатору дополнительной РС-цепи и последовательно соединен с пороговым элементом: исполнительный блок подключен параллельно конденсатору дополнительной ЯС-цепи, которая подключена к источнику питания.2 О На чертеже показана принципиальная схема устройства,Устройство содержит датчик 1, две Сцепи 2 и 3, два ключевых элемента 4 и 5, пороговый элемент б и исполнительный блок 7.Извещатель работает следующим образом.В дежурном режиме, когда фоновые импульсы с датчика 1 проходят с большойскважностью, пороговый элемент б с частотой, определяемой интегрирующей РС-цепью0 2, включает ключевой элемент 5 и разряжаТираж 815Совета Министрооткрытийнаб., д. 4/5 аказ 441/1141 Изд.40 ЦНИИПИ...

Номер патента: 554548

Опубликовано: 15.04.1977

Авторы: Иванов, Митрофанов, Михайлова

МПК: G08B 1/08

Метки: сигнальное

...индикации 8 осуществляется прием адресного сигнала с выхода блока синхронизации 2 и признакового сигнала с выхода коммутатора 3, которые запоминаются им и индицируются, а в блок памяти 5 через открытый ключ 11 осуществляется запись нового значения сигнала с выхода коммутатора 3. Одновременно блоком кратковременной индикации 8 на его выходе 22 формируется сигнал, записывающийся в блок памяти 6 и индицирующий факт занятости блока кратковременной индикации 8. Этот же сигнал поступает на управляющий вход блока сравнения 4, запрещая в дальнейшем его работу.Теперь при дальнейшем опросе датчиков 1блоком сравнения 4 сигнал не вырабатывается ни при каких условиях и, таким образом, прием новой информации устройством от контролируемых...

Номер патента: 557395

Опубликовано: 05.05.1977

Авторы: Андрюшин, Андрюшина, Маринин, Морозов

МПК: G08B 5/36

Метки: выходное, систем, функционального

...выходных усилителей 6 осуществляется проверка трактов на ихвключении,Сущность проверки заключается в следующем.Если тракты вместе с транзисторами выходныхусилителей 6 исправны, то напряжение на коллекторах всех транзисторов 6 близко к нулю, Это напряжение через диоды второго элемента ИЛИ 8 подает.ся на эмиттер транзистора 13. Но транзистор 12закрыт и при поступлении сигнала опроса черезконденсатор 14, сигнал неисправности на коллекторе транзистора 12 отсутствует,Если хотя бы один из контролируемых трактовили транзисторов выходного усилителя неисправен,то напряжение на коллекторе транзистора неисправного выходного усилителя 6 близко к напряжениюпитания. В результате на базу транзистора 12 черезодин из диодов элемента ИЛИ 7...

Номер патента: 557396

Опубликовано: 05.05.1977

Авторы: Березинский, Голубкин, Григорьев, Митрофанов, Чумаков

МПК: G08B 13/12

Метки: сигнализации, тревожной

...ключевого элемента 3 подключены световой сигнальный элемент 4 и зву. 1 я ковой сигнальный элемент 5 через диод 6,Один вывод резистора 7 подключен к общей точке соединения кнопки 1 и положительного 1 по. люса источника питания 2, другой вывод - через первичную обмотку трансформатора 8, кнопку 9 20 (" Контроль линии") линию связи 10, резистор 11 и датчики 12 контрольной ячейки 13 с общей шиной источника питания 2.Конденсатор 14 подключен между общей точкой соединения резистора 7 с первичной обмоткой И трансформатора 8 и общей точкой соединения вторичной обмоткой трансформатора 8 с катодом тиристора ключевого элемента 15 и управляющим электродом тирнстора дополнительного ключевого элемента 3, катод которого соединен с минусом...

Номер патента: 557397

Опубликовано: 05.05.1977

Авторы: Меерсон, Серженюк

МПК: G08B 17/06

Метки: сигнализации, тревожной

...средььВ исходном состоянии (в отсутствие, пожара и повреждений) на выходах датчика 1, на выходах элементов И 6 и 7, и на выходе элемента задерж. . ки 4, соединенном со входом элемента И 7 - логи.ческий О, На выходе элемента задержки 4, соединенном с входом элемента И 6, на выходе элемента задержки 5 и выходе триггера 8 - логическая "1".Устройство работает следующим образом.При появлении пожароопасной ситуации и повышении, например концентрации дыма, на первом выходе датчика 1 появится сигнал "1", которым вводятся в действие элементы задержки 4 и 5, Через интервал времени т, на выходе элемента задержки 4, соединенном со входом элемента И 6, появится "0". Если в течение времени т, на втором выходе датчика 1, соединенном с другим...

Номер патента: 557398

Опубликовано: 05.05.1977

Авторы: Бутин, Грудзинский, Кузнецов, Ярошенко

МПК: G08B 23/00

Метки: многоточечной, сигнализации

...виде трансформатора, вторичная обмотка которого представляет собой двухполупериодный выпрями., тель 2, содержащий диоды 3, контрольные сигналь.ные лампы 4, чувствительные элементы 5, резисторы 6, блок индикации 7, контакты датчиков 8, от.дельная обмотка 9 трансформатора, к которой подключен диод 10 и лампа обобщенной сигнализации 11.Двухполупериодньй выпрямитель выполнен ввиде двух полуобмоток 12, 13 и 13, 14 с нулевой точкой 13 и одной полуобмотки 9,Нулевая точка 13 подключена к одному из вьводов контролируемых сигнальных ламп 4, вторые выводы которых подключены через контакты 8 датчиков, состояние которых индицируется сигнальными лампами, к катоду диода.З, анод ко.торого подключен к полуобмотке 12. Полуобмотка 14 через диодЗ,...

Номер патента: 558287

Опубликовано: 15.05.1977

Авторы: Бочканов, Карев

МПК: G08B 19/00

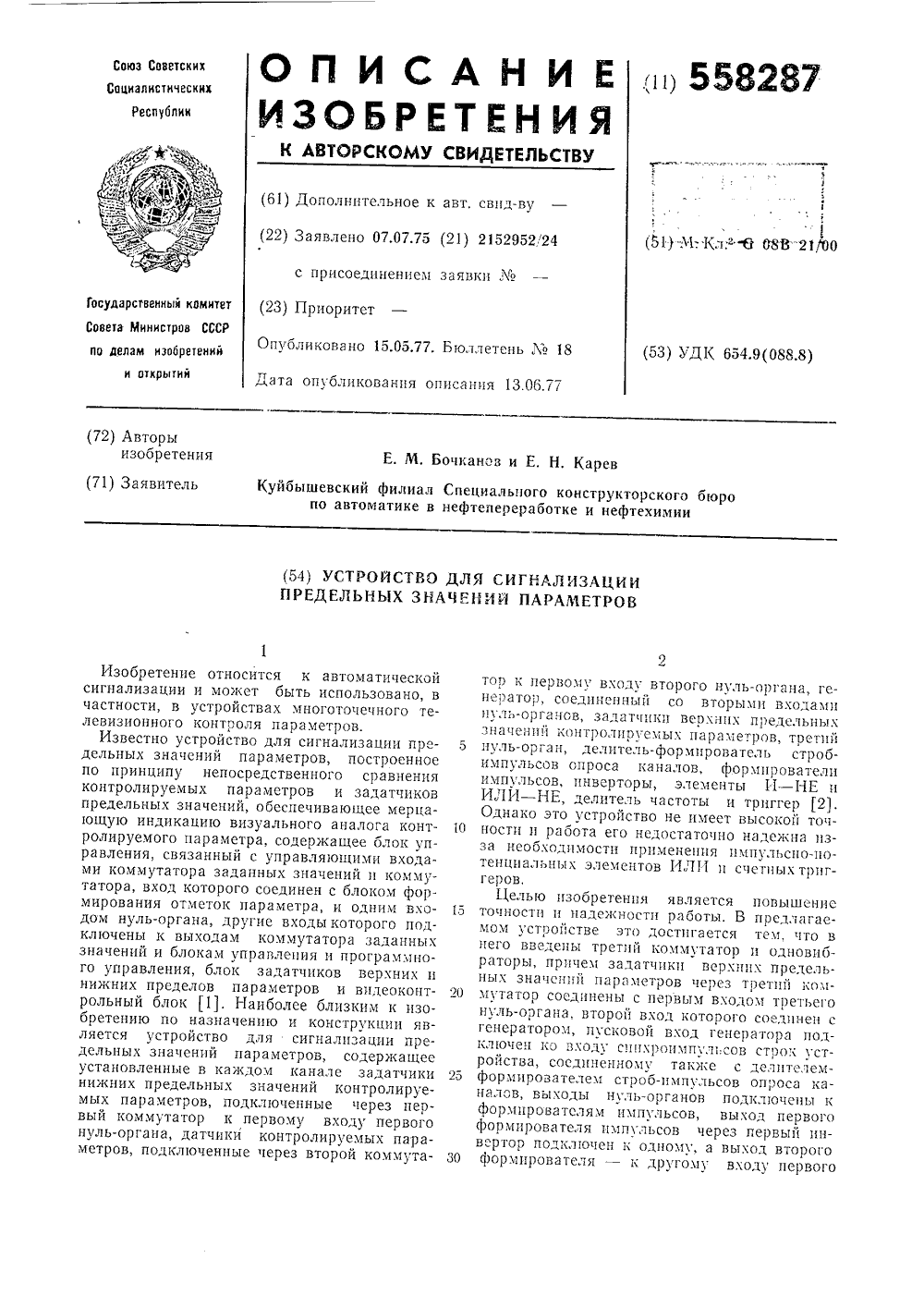

Метки: значений, параметров, предельных, сигнализации

...значений и контролируемых параметров поступают на первые входы трех идентичных нуль-органов 11, 19 и 29, На вторые входы нуль-органов с выхода генератора 6 подается компенсационное пилообразное на 60 мент И - НЕ 28 образуют схему наложения импульсов отметок уставок предельных значений на импульс отметки контролируемого параметра,Наличие дополнительного коммутатора ивведение одновибраторов 13 и 22, формируюпряжснис. Синхронизация генератора 6 и делителя-формирователя 4 осуществляется импульсами синхронизации строк по входу 1.Ширина канала зависит от количества строк 5 (обычно 5 - 10), определяемого коэффициентом деления делителя-формирователя 4.Выходы нуль-органов 11, 19 и 29 соединены с формирователями 9, 15 и 25. Нуль-органы...

Номер патента: 561205

Опубликовано: 05.06.1977

Автор: Рындин

МПК: G08B 23/00

Метки: многоточечной, сигнализации

...со входами элемента И, который состоит из последовательно соединенных транзисторов 19-21, Эмиттер транзисто.ра 21 соединен с шиной питания 15, а коллектортранзистора 19 через резистор 21 - с шиной питания 4, Точка соединения коллектора транзистора 19и резистора 14 через стабипитроц 22 соединена сбазой транзистора 23 и резистором. Эмцттер тран-.зистора 23 и резистор соединены с шиной пита.ния 15, а коллектор транзистора 23 - через обмотку реле 24 с шиной питания 4. Контактная группа 26 репе 24 соединена с шиной питания 15 исигнальной лампой 25, которая соединена с шинойпитания 4. Контактные группы 27-29 реле 24 соединены с шиной питания 15 и точками соединенияламп 1.3 и контактов 5.7.Устройство работает следующим образом.При...
