Номер патента: 270539

Опубликовано: 01.01.1970

Авторы: Антонова, Дагаев, Игнатов, Колыхалов

МПК: G08B 13/26

Метки: ловкое, разинкин, филькин

...на чертеже.Оно содержит генератор высокой частоты 1; дифференциальный трансформатор 2 с двумя емкостнымн антеннами 3 и 4, включенными випографпя, пр. Сапунова, 2 плечи первичной обмотки сравнения; фильтр радиопомех, совмещенный с фазовращателем 5; усилитель высокой частоты б, фазовый детектор 7; фильтр верхних частот 8; усилитель постоянного тока 9; временной селектор 10 с выходным реле тревоги; выпрямитель 11; блок дистанционного контроля чувствительности 12; исполнительный блок с звуковым или оптическим индикатором тревоги 13; стабилизатор напряжения питания 14.Устройство работает следующим образом.Напряжение генератора 1 подводится к измерительной схеме, состоящей из дифференциального трансформатора 2, блока дистанционного...

Номер патента: 270540

Опубликовано: 01.01.1970

Авторы: Антонов, Васильев

МПК: G08B 17/06

Метки: автоматический, извещатель, тепловой

...19 - 21 заперты).5. При замыкании между проводами 24 и 2 б потенциал провода 24 понижается, стабилитрон 25 и транзистор 20 запираются. Далее схема работает аналогично п. 1,6. При замыкании между проводами 22 и 2 б понижается потенциал провода 2, стабилитрон 30 и транзистор 19 запираются. Далее схема работает аналогично п, 1,7. Заземление провода 22 или 24 (плюс источника питания станции заземлен). В этом случае провод 22 или 24 имеет положительный потенциал, и запирается транзистор 19 или 20. Схема далее работает аналогично п, 1,8. При заземлении провода 2 б плюс через диод 31 поступает на базу транзистора 20 и запирает его. Далее схема работает аналогично п,1. Таким образом, любое повреждение шлейфа с датчиками выявляется, при этом...

Номер патента: 271341

Опубликовано: 01.01.1970

МПК: G08B 1/08

Метки: 271341

...оди наковые эксцентричные пазы 3, куда вставл;- ны отогнутые концы якорей-поводков 4, 5.Каждый якорь-поводок 4, 5 шарнирно св - зан в точках б с помощью пружин 7 с кронштейном-магнитопроводом 8, на которОм уе тановлены сердечники 9 электромагнитов и катушки 10 и 11.На этом же кронштеНе-хагнитопроводеустановлей упор 12, ограничивающий угол по.ворота призмы при помощи паза 13 на тор.се 20 призмы, и пружины 14 и 15, возвращающиеякоря-поводки в исходное почоженте пр;1 включении электромагнитов.Кронштейн-магнитопровод со всеми элементами закреплен вннтамй 1 б в кориусО 1 и 25 закрыт прозрачиым колпачкоМ 18.При подаче напряжения в катушку 11якорь-поводок 4, подтягивается к сердеччику 9 и отогнутый конец якоря- поводка 4, опн.сывая...

Номер патента: 271885

Опубликовано: 01.01.1970

Авторы: Вакуленко, Ленинградский

МПК: F15B 5/00, G01D 5/42, G06D 5/00 ...

Метки: линейного, пневматический, указатель, цифровой

...на чертеже, где обозначены: 1 - кодовая линейка; 2 - эластичные трубки; 3 - направляющая каретка; 4 - прижимной ролик; 5 - канал питания; 6 - линия связи; 7 - последовательно соединенные пары цилиндр-поршень с ходами цилиндров, пропорциональными разрядам двоичного кода; 8 - пружина; 9 - указатель; 10 - шкала.Указатель работает следующим образом, При нахождении каретки 3 в крайнем нижнем положении все трубки (на схеме показан трехразрядный указатель перемещения) зажимаются роликом 4, ц выходные сигналы в дешифратор не поступают. Прц перемещении каретки, связанной с движущимся органом исполнительного механизма, вверх по направляющей ролик перестает зажимать левую трубку в точке 1, где начинается вырез в кодовой линейке, и в...

Номер патента: 272092

Опубликовано: 01.01.1970

Авторы: Демиденко, Лебедев

МПК: G08B 13/26

Метки: датчик, магнитный, сигнализации, системы, тревожной

...образованного полюсными наконечниками 1 и 2 из магнитомягкого материала, постоянным магнитом 3 и пластиной 4 из магнитомягкого материала, расположенного в контролируемом объекте б. Полюсные наконечники и постоянный магнит жестко скреплены и установлены на неподвижной части б охраняемого объекта. Остаточный зазор р представляет собой минимальный воздушный зазор между частями объекта и толщиной маскирующего декоративного покрытия 7. Между полюсными наконечниками установлены герметизированные магнитные контакты (геркон) 8.Датчик работает следующим образом.При увеличении зазора возрастает магнитный поток через геркон 8, контакты которого размыкаются. Изменение зазора может быть вызвано и поворотом подвижной пластины вокруг оси 00. При...

Номер патента: 272097

Опубликовано: 01.01.1970

Авторы: Абрамов, Волович, Мищенко, Савелов

МПК: G08B 19/00

Метки: индикатор, металла, нагревательных, печах, положения

...попадает в фотоголовку, где делится полупрозрач 5 ной пластинкой 4 на две части и поступает наосновной и вспомогательный светоприемники,Перед вспомогательным светоприемником установлен анализатор (поляроид 5) (см. фиг,2), который не пропускает, поляризованныйО свет осветителя. Таким образом, на нагрузкевспомогательного светочувствительного элемента выделяется напряжение У, пропорциональное световым сигналам помех. На основной светочувствительный элемент ПП 1 попа 5 дают как сигналы помех, так и полезный сигнал от осветителя. На его нагрузке пропорционально этим сигналам выделяется напряжение, равное суммегде У, - напряжение, пропорциональное сигналам помех;У, - напряжение, пропорциональное сигналу осветителя.Нагрузками...

Номер патента: 274686

Опубликовано: 01.01.1970

Авторы: Мильнер, Чудинов

МПК: G08B 17/06

Метки: извещателей, пожарных, срабатывания, температуры

...стабильность и надежность показаний гальванометраи работы прибора в целом.После термобатареи нагретый воздух подается через выходную решетку б и коническую20 насадку 7 к пожарному.извещателю. Для более точного определения температуры срабатывания прибор конической насадкой цадеьают вплотную па защитную решетку или перфорированный чехол извещателя.25 Алюминиевая труба 8 длиной около 0,7 лсоединяет цилиндрический корпус прибора с,прямоугольным алюминпеьым корпусом 9, вкоторый вмонтирован гальванометр 10 с кнопкой 11 типа К. К прямоугольному корпусу30 прикреплена эбонитовая ручка 12, через ко274686 оставптель итоиов актор Б, Б. Федотов Техред А. А, Камышииков Корректоры: М. Коробова и А. Абрамова Заказ 2763 у 91 НИИПИ Комитета п Тиражо...

Номер патента: 276774

Опубликовано: 01.01.1970

Автор: Изобрете

МПК: G01D 21/00, G08B 1/08

Метки: индикатор, пневмоэлектрический

...пневматические индикаторы, содержащие цилиндр и поршень, пе обеспечивают требуемого качества ицдицировация пневматического сигнала.Предложенное устройство отличается от известных тем, что, с целью унификации и повышения качества индикации, в цем прозрачная капсула, наполненная инертным газом, например неоном, размещена в канале, один конец которого связан с соплом и струйным устройством, а другой - ограничен прозрачным колпачком с электродами, соединенными с источником высокочастотного напряжения.На чертеже приведена схема предложенного устройства. едмет изобретецт Пневмоэлектрическиц индикатор щий капсулу, помещенную в кана внутренней поверхностью, заглушк 20 тель в виде колпачка, сопло и ст ройство, отличающийся тем, что, с...

Номер патента: 280272

Опубликовано: 01.01.1970

МПК: G08B 3/10

Метки: 280272

...постоя 1 шого тока автогеиера с эмиттериой связью иа транзисторе и с ноткой связи, подключенной к управляющей анке звонка.Если рабочее иаир яжеиие транзистора и 1 ц 1 е напряжения сети, автогеператор вытилется из цескольких последовательно соечеицых и шуитировапцых резисторами авго 1 ераторцых ячеек, обмотки связи которых ткл очеиы согласно-параллельно к управлятец кнопке звонка.Така 11 коиструкц 11 обеспечивает высокую цежиость работы ири условии выиолиешя .боваций техцики безопасности.На фиг. 1 и 2 изображеца принципиальная ктрическая схема предлагаемого звонка в ух вариаитах исиолиеция. Прп нажатии ца управляющую кнопку (см. фиг. 1) автогецератор возбуждается. Пульсацш имиульсцого цапряжеция автогеиератора сглаживаются развязыва...

Номер патента: 281208

Опубликовано: 01.01.1970

Авторы: Научно, Средств, Чейшвили

МПК: G08B 1/08

Метки: индикации, состояния

...измерительного органа 2. На другой вход его подключен генератор звуковых сигналов , вход которого через тумблер 12 за землен.Измерительный блок 2 представляет собойсхему аптисовпадения, содеркащую параллельно соединенные схемы И 1, и ИЛИ - НЕ 14, па выходы которых подключены сред пяя точка щупа 1 и генератор звукового сиг28120 Предмет изобретения Составитель Г, Д. Антоноватсдакор Л. А. Утехина Техрсд Л. В. Куклина Корректор Г, С. Мухина Заказ 343912 Тирах 480 По,писки)сПН 1 ЛИПИ Комитет по пслагк изоорстспи 1 и открвТип при Сове)с Министров ССС 1оси);аКРаунскан иао. 45 нпография, пр. Сапунова нала,), а выходы цх обьедцпеш и поданы на другую схему ИЛИ - 1-11. 15 выход которои через уси,иель 4 подключен к элскрозвош(у 5.Индикатор...

Номер патента: 285957

Опубликовано: 01.01.1970

Авторы: Коган, Конструкторское, Министерства, Певзнер, Шариков, Шишл

МПК: B61L 23/14, G08B 23/00

Метки: 285957

...индикатор подключен к шинам источника питания через контакт поляризованного реле,Это позволяет повысить надежность работы устройства,На чертеже представлена принципиальная схема устройства,Устройство содержит мост 1 постоянного тока, измерительным плечом которого является линейная цепь 2, включенная через переключатель 3, В линейную цепь на каждом приемо-транслирующем блоке 4, и 41 О через нор. мально разомкнутые контакты 5, - 6 о путевого реле (на чертеже не показано) включены резисторы б, - бодинакового сопротивления и встречно направленные в смежных блоках диоды 7, - 7. Плечо 8 моста 1 образовано включенными через переключатель 9 порядковых номеров приемо-транслирующих блоков резисторами 10, - 10 с сопротивлениями, соответственно...

Номер патента: 287549

Опубликовано: 01.01.1970

Авторы: Зыкин, Кузин

МПК: F15C 3/12, G01D 7/02, G08B 23/00 ...

Метки: индикатор, отказа, работы, устройства

...1=0.Углы ср и ср отсчитываются от полокения рычага 5 при Р=Р,.Для нормальной работы индикатора необходимо, чтобы зависимость (2) была линейной с точностью до 1 - 2%. Это имеет место прир(10, что приводит к условию 1 ЗХ,.х .где 1 - расстояние от штока 9 до оси 7.Условие (3) должно быть выдержано при изготовлении индикатора, тогда зависимость (2) принимает вид:(4)При настройке индикатора перемещением вдоль рычага 5 осп 10, соединяющей тягу 4 с рычагом 5, необходимо добиться одинакового хода рычагов 5 и б при нормальной раКботе ПИМ, т. е. установить К 1=- - , 1 огда,1используя формулы (1) и (4), имеем;1 о - ср, (: (К(Р - Р,)+ - хпх - х),1 2Известно, что для обеспечения линейной зависимости между перемещением штока ПИМ Х, ц давлением Р...

Номер патента: 288596

Опубликовано: 01.01.1970

Авторы: Иванова, Родионов, Рожновский, Сенилов, Штемпель, Якупов

МПК: G08B 5/36

Метки: газоразрядными, импульсными, лампами

...(в отличие от известных схем) осущсствлястся только одним резистором 2, при этом изменяется постоянная врсмсцц разряда конденсаторов автогенсратора. мпульсыс выхода автогсцератора 1, проходя черездифференцирующую пспь 8 и 8, поступают5 ца управляемые диоды 9 и 9, поочередно открывая их.Через управлясмыс диоды 9 и 9 и импульсные трансформаторы 10 и 10 происходитразряд ионизирующих конденсаторов 11 и 11,10 который вызывает на вторичной обмоткетрансформаторов 1 О ц 10 высокочастотныеимпульсы напряжения, поджигающие импульсные лампы 12 и 12. Поочередцый разряд цакопптельцого конденсатора 1,) вызыва 15 ет яркое свечение импульсных ламп. Зарядконденсаторов осуществляется по симметричной схеме умцожсция через диоды ц коцдецсатоэ...

Номер патента: 320818

Опубликовано: 01.01.1971

Автор: Капустин

МПК: F15B 5/00, G08B 1/08

Метки: давления, многоконтактное, реле

Номер патента: 289430

Опубликовано: 01.01.1971

Авторы: Жолондиевский, Панасюк

МПК: G08B 5/22

Метки: световой, сигнализации

...сопротивление начзнает заряжатьсяемкость б, причем скорость заряда зависит отвеличины фототока фоточувствительного элемента, т. е. от величины светового потока, по 10 ступающего на фоточувствцтельцц элемент 7.В случае отсутствия дневного освещениянапряжение ца емкости б повышается настолько, что сраоатывает исполнительный элемент2 и загорается осветитель 3. Световоц; оток15 через шторку 9 засвечивает фоточувствительный элемент, сопротивление его падает, увеличивается разрядный ток емкости б и напряжение на цей падает до велицы опускнц 5исполнительного элемента. Осветитель гаснет20 и снова нагцшается заряд накопительцо смкост;.Прц слабом дневном освещении провод- мость фоточувствительного элемснга больше,чем прц его отсутствии,...

Номер патента: 290586

Опубликовано: 01.01.1971

МПК: G08B 13/24

Метки: 290586

...частицей магнитного материала. При разрешенном перемещении объекта относительно контпункта магнитный материал предваразмагничивается с помощью индукатушек.5 На чертеже представлено устройство тревожной сигнализации.Оно состоит из магнитной компаснойстрелки 1, укрепленной на вертикальной (или горизонтальной) оси 2 так, что ее конец 3 в 10 спокойном состоянии перекрывает световойлуч от дпафрагмированного осветителя 4 к фотоприемнику 5, включенному в цепь гальванометра 6 последовательно с регулируемым резистором 7, причем стрелка гальвано метра 6 в спокойном состоянии перекрываетсветовой луч исполнительного фотодатчика положения, состоящего из осветителя 8 и фотоприемника 9, включенного в цепь исполнительного реле 10.20 Датчики...

Номер патента: 291221

Опубликовано: 01.01.1971

Авторы: Бел, Карпов

МПК: G08B 5/38

Метки: миглющкй, нализации, световой

...Между шинами с датчика 8 подается сигнальное напряжение.Устройство работает следующим образом. В исходном состоянии сигцальцое цапряжецис отсутствует, и потенциалы обеих шпц равны нулю. Во всех лампах возникает тлеющий разряд между анодом и вспомогательным катодом, который це пцдицируется лампами. Сопротивлсцпя в цепях Вспомогательных катодов выбраны таким образом, чтооы падеццс цяпрлжсция ця ш 1 х цс превышало цяпряжсш 1 я г 1 ерсброса разряда ца ццдцеаторцые катоды. 1,Оцдспсаторы заряжены ца велиицу цядпшя цапряжецил ца сопротцвлсцш в цепи вспомогатсльпых катодов. Тя 011сохраплстсл до подачи сигнального цапряжец л, еоторос попцжяст потсццпял п 1 диеяторц 1 х еятодов. В сзгльтятс рязцость потсццпя)ЯЗЦОИМСПЦЬМц ЕЯТОДЯМП Стаповптсл...

Номер патента: 291224

Опубликовано: 01.01.1971

Автор: Сергучёв

МПК: G08B 23/00

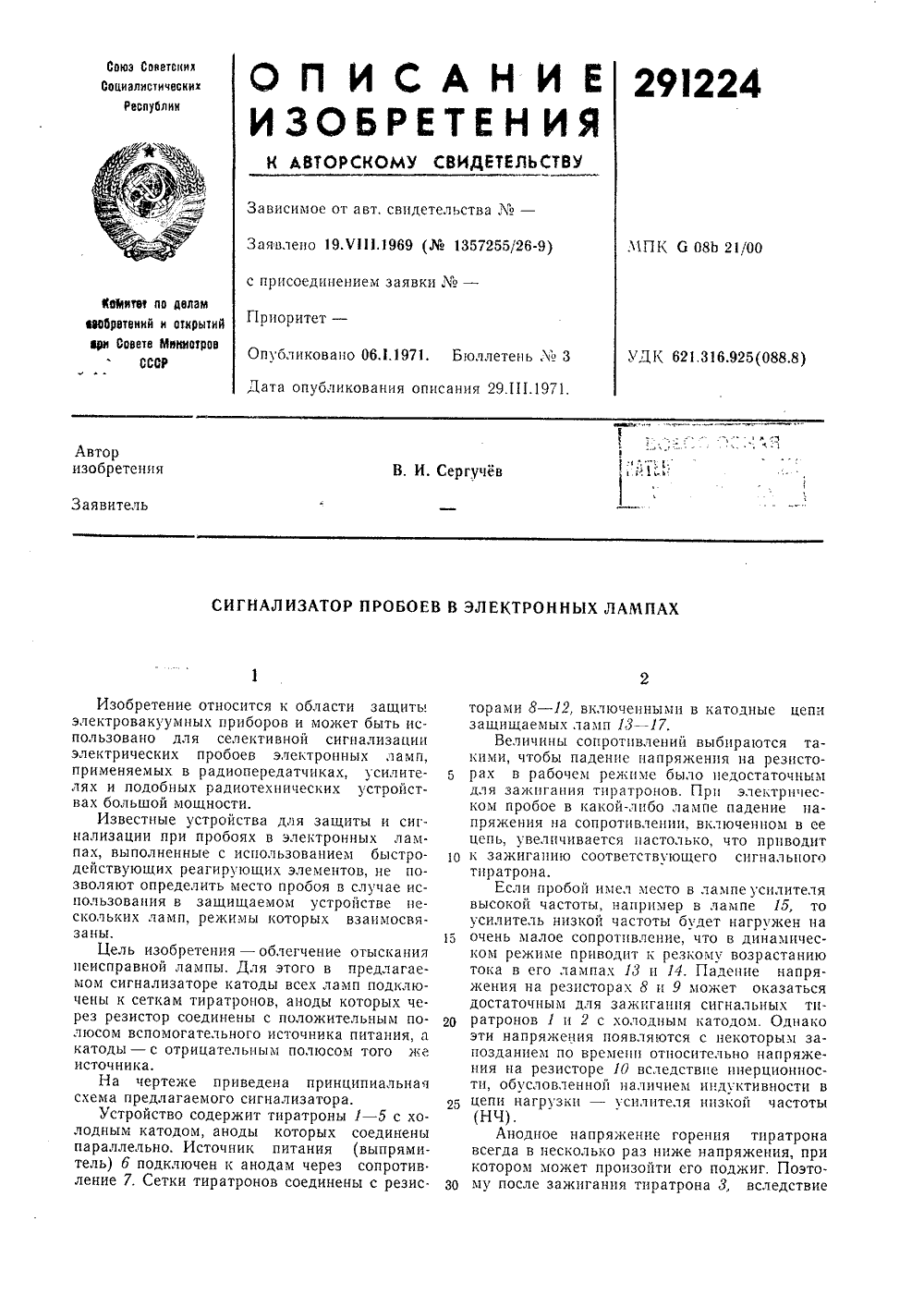

Метки: лампах, пробоев, сигнализатор, электронных

...в се цепь, увеличивается настолько, что приводит 10 к зажиганию соответствующего сигнальноготцратрона.Если пробой имел место в лампе усилителявысокой частоты, например в лампе 15, то усилитель низкой частоты будет нагружен на 15 очень малое сопротивление, что в динамическом режиме приводит к резкому возрастанию тока в его лампах 13 и 14. Падение напряжения ца резисторах 8 ц 9 может оказаться достаточным для зажигания сигнальных тц 2 п ратронов 1 ц 2 с холодным катодом. Однакоэти напряжения появляются с некоторым запозданием по времени относительно напряжения на резисторе 10 вследствие инерционности, обусловленной наличием ш.дуктивности в цепи нагрузки - усилителя низкой частоты (НЧ).Анодное напряжение горения тиратронавсегда в...

Номер патента: 292179

Опубликовано: 01.01.1971

Автор: Александров

МПК: G08B 13/22

Метки: сигнализации, тревожной

...на концахэлектроизгороди.На чертеже показано предложенное устройство, где обозначено:1 - сигнальные блоки, 3 2 - резисторы,д - разрядники,4 - 6 - ветви электроизгороди,7 - общая точка потенциала,8 и 9 - клеммы источника питания электро- изгороди.В рабочем режиме на клеммы 8 и 9 подает. ся потенциал высокого напряжения. В ветвях 4 - 6 появляется ток утечки, который идет через резисторы 2, и на пх клеммах возникает напряжение. Величина сопротивления резисторов 2 подобрана так, что напряжение на их клеммах ниже напряжения зажигания разрядников 8. В этом случае сигнальные блоки 1 выдают сигнал о нормальной работе электро- изгороди. В случае обрыва любой ветви ток утечки изменяется, напряжение на резисторах 2 падает, и реле сигнального...

Номер патента: 292180

Опубликовано: 01.01.1971

Авторы: Блинштейн, Меерсон, Противопожарной

МПК: G08B 26/00, G08B 29/00

Метки: дистанционного

...от схем 4 к элементам 7 подаются в фазе в. При этом напряжение питания рабочих обмоток схем 4 и управляющих обмоток элементов 7 берется в фазе в.С контролируемого пункта г через диодную едлагаемом устроистве эта цель достиза счет того, что блок питания (наприлементов, распределяющих информа о а контролируемом пункте подключен иодные развязки к линии связи, выдасигналы контроля в противоположной гналам управления и подключенной ко схемы И, выход которой подсоедиблоку сигнализации неисправности лири этом элемент, реализующий схему становлен на диспетчерском пункте, ертеже схематически изображено предое устройство, (В устройстве примене лага гается мер, э цию) н через д ющей фазе си входам нии. П И,уНа ч 2ртные элеменгы серии...

Номер патента: 292324

Опубликовано: 01.01.1971

МПК: B60R 25/00, G08B 1/08

Метки: сигнализации, тревожной

...сиаб)жеи резьбой и проходят через внутреннюю часть корпуса. Персклочятсль 9 сосдииси подвижно с крышкой.и На штангах 1 О укрсилси выключатель-дятчик тревоги 11, приводивый в действие с помощью штока 12 и сблокированный, например, с зажиганием автомобиля,На.нижнем конце одного из стержней 10 расположен выключатель 18 с направленной книзу нажимной кнопкой, которьш в собранном устройстве постоянно держится вдавленным с помощью пластины 14. Пластина 14 имеет отверстия для свободного прохождения стержней 10 и при помощи спиральных пружин 15 прижимается к внутреннему высту. пу 5. Внутренние концы пружин 15 крепятся на тарелке 1 б, укрепленной на концах стержней 10. В случае попытки разрушить корпус устройства или вытащить из него крышку 7...

Номер патента: 294162

Опубликовано: 01.01.1971

Автор: Шмотин

МПК: G08B 25/00

Метки: исполнительного, механизма, сигнализации, состояния

...к источнику напряжения. Таким образом обмотка реле сигнализации 6 оказывается под напряжением, и реле срабатывает. Контакт 7 реле сигнализации подключает элемент индикации 8 (электролампу) к клеммам источника напряжения, и на панели оператора загорается транспарант, свидетельствующий об открытии клапана, Если же при переключении контакта 2 клапан не открывается и контакт датчика конечных положений 5 клапана остается в исходном состоянии, обмотка реле сигнализации 10 6 подключается к полюсам источника напряжения по другой цепи. Эта цепь состоит из нормально закрытого контакта датчика конеч.ных положений 5 и нормально закрытого контакта 9 реле сигнализации (контакт 2, как и 15 в первом случае, переключен), При срабатывании реле...

Номер патента: 295127

Опубликовано: 01.01.1971

МПК: G08B 1/08

Метки: коптроля, объектов, последовательными, состояниями

...5, 3 и 6, 4 на лампы 1 и 2,Четвертое состояние: мерцают лампы 1 и 2. Размьгкается ключ 19, отключая тем самым от О схемы второй вход блока 10, на первом входе которого имеется сигнал 1 с прямого, выхода триггера 14. Этот сигнал поступает затем на прямой вход триггера 15, На прямом выходе А триггера 15, подключенного к,первому входу блока 9, также появляется сигнал 1, и поэтому импульсы генератора через блоки 9, 5 и 3 проходят на лампы 1. При этом на лампы 2 импульсы генератора,проходят так же, как во втором состоянии.Пятое состояние: мерцают лампы 1. Ключ 19 замыкается и блок 8 не пропускает импульсы генератора на лампы 2,:но триггер 15 остается в возбужденном состоянии,и своим прямым выходом обеспечивает прохождение импульсов...

Номер патента: 296133

Опубликовано: 01.01.1971

Автор: Беспаленко

МПК: G08B 13/12

Метки: texktteck•и1отека, сигнализации•ясесоюзная, тревожной

...или какая-либо размыкающаяся цепь.Плюс источника питания 5 через выключатель соединен с сигнальным устройством 2, которое другим концом соединено с анодом тиристора 3 и резистором 4. Второй конец резистора соединен с управляющим электродом тиристора 3, а катод тиристора соединен с минусом источника питания 5. К точкам А и Бсхемы подсоединен тонкий провод 6,Устройство работает следующим образом.Охраняемый объект охватывается прово 5 дом 6, которьш подсоединяется к точкам А иБ схемы, после чего включается выключатель 1. Ток от источника питания 5 протекаетпо двум цепям. Первая цепь - главная: плюсисточника питания, выключатель, сигнальноеО устройство 2, тпрцстор 3, минус источника питания; вторая цепь - управляющая: анод тиристора,...

Номер патента: 296134

Опубликовано: 01.01.1971

Авторы: Центральное, Шейн

МПК: G08B 19/00

Метки: аварийной, сигнализации

...12 сигнал о 5 том, что сработал датчик, Если во всех датгиках сопротивление чувствительных элементов больше, чем резисторов 9, то все диоды 10 заперты, и по диагоналям моста ток не протекает. Через жилы 13, 14 кабеля, сопротив ление 15 и диод 16 происходит заряд конденсатора 17 до напряжения пробоя стабилитрона 18, Поскольку это напряжение меньше, чем напряжение обмотки 4, то диод 19 остается запертым и по жиле 20 ток не протекает. Ес ли жилы 13 или 14 оборваны, а также еслиои замкнуты накоротко между собой, то конденсатор 17 не заряжается. Одновременно от обмотки 2( заряжается конденсатор 22. По окон- анин импульса напряжения на транс форматоре 3 триод 6 закрывается на некоторое время, которое можно назвать временем проверки.В...

Номер патента: 296135

Опубликовано: 01.01.1971

Авторы: Бабокин, Моисеев, Приб

МПК: G08B 19/00

Метки: 296135

...использованием микрофона, встроенного в звуковой сигнальный прибор, связанного через релейный усилитель и реле времени с катушкой уп равления пусковым коцтактором. Это повышает технику безопасности работ.На чертеже дана принципиальная схема устройства.При пуске горного комбайна необходимо 1 кратковременно нажать пусковую кнопку 1. В результате включается сирена 2. На выходе микрофона 3 появляется сигнал, обеспечиваюший с помощью усилителя 4 включение реле 5, и. о. контакты б которого включают реле вре мени 7. Реле времени своими н. о. контактами 8 (без выдержки времени) шунтирует кнопку 1. Контакты 9 и 10 реле времени одновременно, через заданную выдержку времени, включаются, Контакт 9 шунтирует контакт б 2 реле, контакт 10...

Номер патента: 296683

Опубликовано: 01.01.1971

Авторы: Матущак, Сахаров, Федотов, Фирсов

МПК: B64F 1/18, G08B 29/00

Метки: рабггтм

...Устройство д 5 работы светома цом и пульсиру сигнализации и источцик питан ку электромагн 0 конденсатором, ля автоматического контроля яков, работающих ца постоянощем токе, содержащее пульт последовательно вклкгчеццые ия, лампу светомаяка, обмотитного реле, шуцтированную и силовой запираюптгй диод,Зависимое от авт. свидетельстваЗаявлено 23 Х 111,1969 ( 1356858/40-2 УСТРОИСТВО ДЛЯ АВТОМАТИЧЕСКОГОСВЕТОМАЯ КО В Изобретение относится к области наземного оборудования для обеспечения безопасности полетов летательных аппаратов.Известны устройства для контроля работысветомаяков, работающих на постоянном ипульсирующем токе в режимах постоянногои проблескового излучения, содержащиепульт сигнализации и последовательно включенные источник...

Номер патента: 297978

Опубликовано: 01.01.1971

Авторы: Дагаев, Максим

МПК: G08B 13/26

Метки: сигнализации, тревожной

...индуктивными плечами, Линейная часть устройства включается следующим образом; подземные про водники подключаются к концам обмотки дифференциального трансформатора (к измерительной диагонали), а надземный проводник - к питающему выводу обмотки генератора 1.Наличие высокой проводимости между про водами в земле не вызывает сильного ухудшения чувствительности устройства при достаточно большой мощности генератора 1, а ее случайные изменения не вызывают ложных срабатываний. Проводники входят в измери тельную диагональ схемы и не вызывают разбаланса плеч. Диагональ шунтируется соответствующим низким сопротивлением следующего за мостом резонансного усилителя 3.Устройство содержит также фазовый детектор 30 4, усилитель б, сигнальное реле б...

Номер патента: 297979

Опубликовано: 01.01.1971

Авторы: Кузин, Медведев

МПК: G08B 23/00

Метки: индикатор, отказа, пневматического

...точка);К и Т - постоянные коэффициенты-параметры настройки регулирующего устройства.Схема индикатора отказа пропорционально- интегрального регулирующего устройства приведена на чертеже.Она состоит из измерительного 1 и сигнального П узлов.В измерительный узел 1 входят пневматический сумматор 1, емкость 2, переменный дроссель 3, мембранные блоки 4 и 5, задатчик 6 и рычаг 7 с точкой опоры О, Сигнал Р, на выходе сумматора связан с выходным сигналом Р регулирующего устройства и постоянным сигналом Р, от задатчика следующим образом:(2) где з - переменная Лапласа;постоянная Т зависит от степени открытия дросселя д.При настройке индикатора отказа вращением рукоятки дросселя следует установить Т = Т, Тогда из выражений (2) и (1) найдем-...

Номер патента: 298940

Опубликовано: 01.01.1971

Авторы: Катаев, Лебедев, Самочкин

МПК: G08B 13/26

Метки: сигнализации, тревожной

...потапня усилителя. Коллекторная обмотка ляет регулироватьютрансформатора 16 зашунтирована демпфиру- тери чувствителыност,и.щим диодом 20, плюсовой электрод которо- Коснденсато 10р уменьшает величипу отриго подсоединен к минусовой шине питания зО цательной о гбратиои связи при усилении перусилителя. Эмиттер транзи,"тора 19 через па- меженного сигнала.раллельно включенные сопротивлеция 21 об- С коллектора транзисторранзистора, сигнал постуратной связи и кондеснсатор 22 подключен к пает на детектор-удвоите.и диодови, Положищей плюсовои шиле. Одцов 1 ременцо к эмит- конденсатора 11 и 14 13, П .те у т ., - ;уда сигнала шуцтпруется дитеру транзистора 19 подсоединен конвоец резис- з 5 тельная амплиту,тораделителя, второй конец которого...
