G08B — Сигнальные устройства или устройства вызова; командные телеграфные аппараты; системы тревожной сигнализации

Номер патента: 563684

Опубликовано: 30.06.1977

Авторы: Афанасьев, Бычков, Зыкин, Маляев, Шаровар

МПК: G08B 13/00

Метки: сигнализации, тревожной

...проходящим от плюсового провода линии связи через пожарную сигнальную цепь, входное сопротивление ключа 7 к общей шине питания генератора 1. Управляющие ключи 8 и 9 находятся в закрытом состоянии.При размыкании контактного датчика любой из трех охранных сигнальных цепей, например 22, исчезает напряжение на выходе ключа 2 переменного тока, после чего закрывается транзистор 31, который разрывает цепь питания генератора 1 и срывает генерацию генератора. С исчезновением генерации генератора исчезает и напряжение на выходе детектора 39, это воспринимается ключом 40, который снимает управляющий сигнал с мультивибратора 34. Мультивибратор 34 из заторможенного состояния переходит в режим самовозбуждения; управляемый мультивибратором световой...

Номер патента: 564647

Опубликовано: 05.07.1977

Авторы: Альперович, Бронштейн

МПК: G08B 1/04

Метки: жидкости, пневматический, сигнализатор, струйный, уровня

...каналом управления 8. Второй канал управления 9 и атмосферные каналы 10-13,открыты в атмосферу. Трубка 1 соединена 40с каналом обратной связи 7 и образует семкостью 6 резонатор Гельмгольца. Второйвыходной канал 14 усилителя 3 пневматической линиИ 15 соединен с преобразователем 2, 15Принцип работы предлагаемого устройства основан на свойствах резонансного усЬлителя, представляющего собойзамкнутыйконтур, образуемый усилителем и пассив-.ной частотноизбирательной обратной связью. 20Частота колебаний, возбуждаемых в таком контуре, всегда," совпадает с собственной частотой пассивного избирательного элемента, Процесс установления колебаний в кон,туое обусловлен совпадением одной из гармоник, содержащихся в спектре шума усилителя, с...

Номер патента: 564648

Опубликовано: 05.07.1977

Автор: Серженюк

МПК: G08B 17/00

Метки: пожаре, помещениях, производственных, сигнализации

...повышение эффективности сигнализации. 15Это достигается тем, что в качестве сигнализатора используется подаваемое в 1помещение резко пахнущее безвредное химическое вещество, например, этилмвркапс магистральным трубопроводом 3,ным с распределительной сетью 4, инасадки 5, расположенные в защищапомещеняи б,элемент задержки 7, блзапуска 8, баллон Э;с резко пахнущщ ом и второй клапан 10; . Привозникновении пожара блок запуска подает одновременно сигналы на элемент задержки 7 и на открытие клапана 10 Резко пахнущее вещество из баллона 9 через клапан 10, трубопровод 3, распределительную сеть 4 и насадки 5 поступает в помещение 6, сигнализируя о необходимости покинуть помещение перед подачей огнвгасящв. го состава, С выдержкой времени...

Номер патента: 564649

Опубликовано: 05.07.1977

Авторы: Блохин, Голяшкин

МПК: G08B 17/06

Метки: автоматической, пожаре, сигнализации

...сигнала. При этом используется отличие,ложного сигнала от истинного, заключающеесяв том, что скорость нарастания ложногосигнала .вызванного внезапным нарушениемлинии связи ипи помехой, значительно превышает скорость нарастания сигнала, выдаваемого датчиками 1 при пожаре. СигналУпожара или нарушения линни сьязи поступаетна усилитель 2, на первом выходе которогопоявляется усиленный сигнал Ц а на втором - сигналУ чекоторой постоянной вели 3чины, имеющий место на время превышенияусиленным сигналом У величины Опорогасрабатывания устройства при пожаре, Сигнал О поступает с выхода усилителя 2 на2вход дифференцирующего блока 3, на выходе которого в результате дифференцирования появляется сигналЦ,пропорциональныйскорости нарастания сигнала У....

Номер патента: 568958

Опубликовано: 15.08.1977

Автор: Дмитренко

МПК: G08B 23/00

Метки: реле, скорости

...30 и резистора 31, конденсатор 30 заряжается до напряжения, превышающего порот срабатывания транзистора 32, вызывая его включение, и перезаряжаясь через переход транзистора 32, вызывает запирание тиристора 23. Как только запирается тиристор 23, через резистор 20 начинается заряд конденсатора 21,Введение в схему релс скорости одновибратора, выполненного на тиристоре 28 и транзисторе 32 и обеспечивающего выдержку времени за счет РС-контура, состоящего из конденсатора 30 и резистора 31, при включении реле скорости позволяет исключить его ложные срабатывания при пуске механизма, когда скорость не достигла номинальной величины. Когда вал механизма вращается, контакты геркона 7 периодически переключаются. Когда замыкаются контакты геркона,...

Номер патента: 570077

Опубликовано: 25.08.1977

Автор: Никаноров

МПК: G08B 17/06

Метки: сигнализатор, температуры

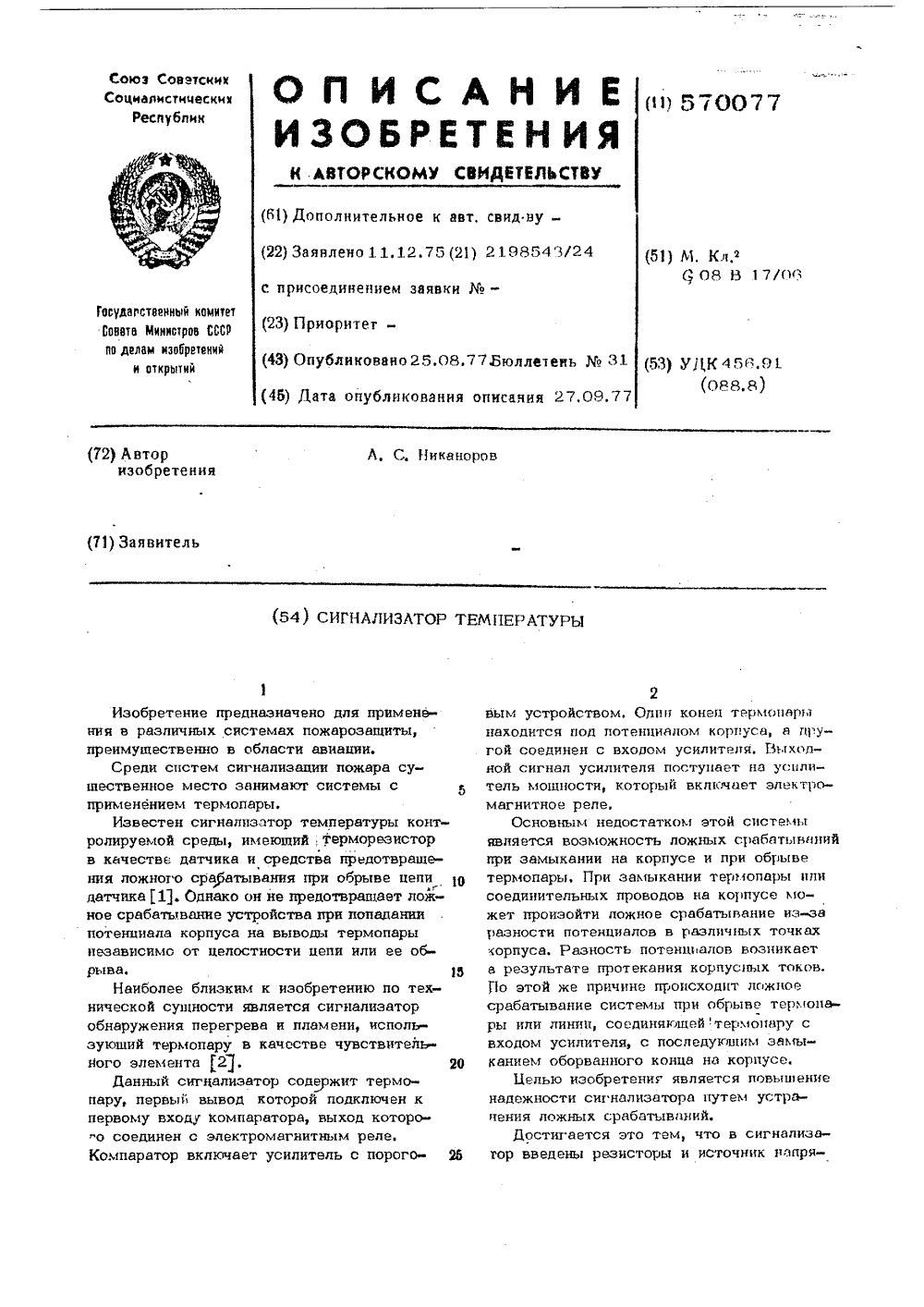

...десят 15кам или сотням ом, В качестве нелинейногосопротивления может использоваться полупргчодниковый кремневый диод.На чертеже представлена блок-схема сигнализатора температуры для случал когда 20корпус служит отрицательным полюсом источника питания.Сигнализатор температуры содержит двухщидовый компаратор 1, дин вход которогонаходится год положительным потенциалом 25источника напряжения 2. С этим входомкомпаратора через резистор 3 соединен отрицательный вывод термодары 4. Положительный вывод термопары 4 соединен через первый резистор 5 с пулевой шинойпитаем (корпусом) и ми:1 совой клеммойистсчника напряжения, Входы компаратора зашугтированы нелинейным резистором6 и сопротиьление которого при нормальной работе термопары равно...

Номер патента: 571821

Опубликовано: 05.09.1977

Авторы: Колыхалов, Коротков, Ловков, Мурашов, Разинкин, Шаровар

МПК: G08B 25/00

Метки: сигнализации, тревожной

...5, По окончании этого импульса на третьем выходе распределителя 5 появляется импульс той же полярности, который поступает на второй вход ключевого каскада 7 и на второй вход ключевого каскада 9. Ключевой каскад 7 срабатывает и переключает контур генератора 8 на вторую частоту кодовой комбинации, а ключевой каскад 9 удерживает в режиме генерации генератор 8, включенным передатчик 1 О и выключенным приемник 11. Таким образом,не. посредственно за первой частотной посылкой на несушей частоте передатчика передается вторая, длительность которой определяется длительностью импульса на третьем выходе распределителя 5. По окончании этого импульса ключевой каскад 9 пере. ключает генератор 8 в режим полосового фильтра, отключает...

Номер патента: 572826

Опубликовано: 15.09.1977

Авторы: Горин, Шегланова, Шумейко

МПК: G08B 23/00

Метки: многоточечной, сигнализации

...анодам диодовй одним выводам датчиков. Другие выводы датчиков объединены и подключены к пере ,ключателю.Устройство для многоточечной сигнализации показано на чертеже и содержит переключатели 1 и 2, сигнальные лампы 3 - 8, датчики 9, 10 и 11, диоды 12 - 17, устройство 18 выработки обобщенной сигнализации.Схема устройства для проверки исправности сигнальных ламп работает следующим образом.В режиме контроля функционирования обьекта отрицательный потенциал источника питания через размыкающий, контакт переключателей 1 и 2 поступает на параллельно соединенные выводы соответствующих сигнальных ламп 3, 4, 5 прибора 19 и 6, 7, 8 прибора 20. Положительный потенциал источника питания через последовательно соединенные размыкающие контакты...

Номер патента: 572827

Опубликовано: 15.09.1977

Авторы: Бондаренко, Ивуков

МПК: G08B 23/00

Метки: многоточечной, сигнализации

...двумя обмотками, звуковой сигнальный блок, состоящий из последовательно включсииы:с тиристора 4, звонка 5 и квитирующего выключателя б. Каждая сигнальная ячейка содержит контакт 7 датчика, сигнальную лампу 8 и тиристор 9, управляющий электрод которого через резистор 10, диод 11 элемента ИЛИ и нормально открытый контакт квитирующего выключателя б соединен с плюсовой шиной 12 питания. Диод 13 элемента ИЛИ каждой ячейки соединен с трансформатором 3. Диод 14 элемента ИЛИ служит для опробывания исправности сигнальной лампы.К генератору импульсов 1 подсоединен катод стабилитрона, выполняющего роль отраничителя напряжения 2. Лнод его подключен к одному из,концов первичной обмотки трансформатора 3, другой конец которой через диоды 13 связан с...

Номер патента: 574736

Опубликовано: 30.09.1977

Авторы: Боткин, Стоянов, Толмачев

МПК: G08B 21/02

Метки: аварийной, выявления, ситуации

...и т. д.Система сигнализации содср:кит датчик 1 контролируемого параметра, запоминающий блок 2, блок 3 синхронизации, блок 4 сравнения, вентиль 5, блок 6 измерения скорости изменения параметра и делитель 7. Выход делителя вклю ен в цепь сигнализации,В запомПающий блок 2 вводится по входу уставки параметра характеристика безопасного измерения контролируемого параметра во времени (например, возрастание концентрации газа), представленная соответствующей характеристикой изменения напряжения во времени, которую можно выразить функцией Ьзад(1). Таким образом, запоминается исходная информация, определяемая физикой контролируемого процесса. Блок 3 синхронизирует во времени процессы изменеия контролируемого параметра и считывания исходной...

Номер патента: 574737

Опубликовано: 30.09.1977

Автор: Анишкевич

МПК: G08B 23/00

Метки: контролируемого, неисправности, объекта, сигнализации

...15 питания, а с другой - к20 источнику 16 питания. Средняя точка делителя соединена с входами усилителей 9 и 10,выходы которых подключены к вентилям 11,12. Вентиль 11 через замыкающийся контактреле 13 сигнализации подсоединен и исполни 20 тельному реле 14.Прп нормальной работе объекта обсспечпвается строгая синхронизация сигналов на выходах техддологдд десдсих датчиков 4, 5 и 6, причем прдд положддтельном сигнааде дда одддоад из30 выходов вырабатьдвается отрицательный сигРедактор Ч, Грузова Корректор И. Позняковская Подписное Заказ 2144/11 Изд, М 774 Тираж 778 11110 Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раугнская наб, д. 4/5Типография, пр. Сапунова, 2 нал на двух других...

Номер патента: 575671

Опубликовано: 05.10.1977

Автор: Сергеев

МПК: G08B 3/06

Метки: газоструный, звука, излучатель

...излучателя звука; на фиг. 2 - разрез А - А фиг. 1.Предлагаемый газоструйный излучательзвука содержит нагнетательную камеру 1, име юшую возможность соединения с источникомсжатого газа, например воздуха, посрелством фланца 2, Нагнетательвая камера 1 выполнена с соплом в виде прямой шели 3 и прикреплена с его стороны к корпусу, представляющему собой цилиндрические держатели с сечением в виде полумесяца 4, укрепленные между первыми шецками 5, сопряженными через уплотнители 6 со вторыми шечками 7.Он включает также цилиндрические камерыс сечением в виде полумесяца 8, расположен.ные симметрично относительно нагнетательной камеры 1 против ее сопла в виде прямой шели 3. Цилиндрические камеры с сечением в виде полумесяца 8 смонтированы в...

Номер патента: 575672

Опубликовано: 05.10.1977

Авторы: Мищенко, Редина

МПК: G08B 17/10

Метки: дыма, извещатель

...мер в аварийной ситуации.Предлагаемое устройство работает следую шим образом.Световой поток от источника света 2 проходит камеру 1 и отражается зеркалом 6: Частьпрямого светового потока через отверстие взеркале 6 освегцает фотоэлемент 7, в нагрузкекоторого на фильтре 8 появляется напряжение.Зто напряжение усиливается усилителем 9, выпрямляется детектором 10 и с отрицательнойполярностью подается на вход реле 11, закрывая его.Таким образом, в дежурном режиме реле 511 всегда закрыто отрицательным напряжением, величина которого (порог) установлена так,чтобы не было ложных срабатываний при отсутствии дыма в камере 1.При поступлении дыма в камеру 1 черезсетку 13 ослабляется прямой световой поток,40попадающий на фотоэлемент 7. С...

Номер патента: 577552

Опубликовано: 25.10.1977

Авторы: Вайнштейн, Грищенко, Мешман

МПК: G08B 17/12

Метки: воспламенения, сигнализатор

...времени длительности импульса т второе реле 11 находится в сработанном состоянии. Элемент задержки 6 формирует сигнал с задержкой по отношению импульса, поступающего на усилитель 7, на время т Если количество генерируемых фотоэлектрическим преобразователем 1 импульсов и в заданный ицтервал селекции тменьше установленного числа .х М), то управляющим сигналом с первого реле 9 логическое пересчет цое устройство 12 обнуляется и возврацается в исходное состояние (диаграммы 1315,см. фиг.2)При регистрации воспламенения, когда интенсивность ультрафиолетового излучения вызывает генерирование фотоэлектрическим пре образователем 1 в заданный интервал селекции г установленного количества импульсов . или даже оольшего количества (иХ), счетчик...

Номер патента: 581479

Опубликовано: 25.11.1977

Автор: Иванов

МПК: G08B 5/38

Метки: световой, сигнализации

...подаче питания на устройство происходит запуск мультивибратора 1, с нлеч которогопоочередно поступают импульсы через резисторы 6 и 7 соответственно на управляющие электроды тиристоров 2 и 3,2 О При срабатывании одного из датчиков 9 нпоступлении импульса на управляющий электрод тиристора 3, тиристор 3 отпирается, прикладывается напряжение к соответствующейсигнальной лампе 8, и левая обкладка конден.сатора 5 заряжается положительно относитель.25 но правой.58479 формула изобретения Составитель Т. КирТехред О. Луговая нна Ко Редактор Н. РазумовЗаказ 4581/39ЦНИИПИ ор С. Патруп 1 ир сударстве по делам ж 778ого комитета Сове изобретений и о Ж.З 5, Равенская Подпи та Ми тнрыти сестров ССС13085, Москвалиал 1 ПП 11 ат аб., н. 4,5 нт. г. 3...

Номер патента: 581480

Опубликовано: 25.11.1977

Авторы: Нездайминов, Фтемов, Цыбрин

МПК: G08B 13/08

Метки: сигнализации, тревожной

...необходимадля отключения устройства сигнализации при вскрытии охраняемого объекта лицом, закрывавшим этот объект.0Предлагаемое устройство сигнализации мо.ежет нанти применение при охране самых различных объектов - жилых и служебных помещений, автомобилей, гаражей, аппаратуры спе.циального назначения и т. п, Опытный образец устройства изготовлен и испытан с хорошим результатом и рекомендован к использованию,Формула изобретения 2 о Устройство для тревожной сигнализации содержащее замыкающие контакты датчиков,коммутирующее реле, подключенное к источнику питания через свои первые замыкающиеконтакты, реле времени и звуковой сигнализатор, подключенный к источнику питания через2 вторые замыкающие контакты коммутирующего реле и первые...

Номер патента: 581481

Опубликовано: 25.11.1977

Авторы: Антонов, Поспелов, Святкин

МПК: G08B 21/02, G10L 19/02

Метки: аварийных, производственных, процессов, сигнализации, состояниях

...полноту комбинаций в сигналах. Приналичии правильных комбинаций логическийблок 1 выдает сигнал в блок управления 2 ополучении сигналов кодовых комбинаций. Блокуправления 2 после получения сигналов логического блока 1 выдает сигналы запуска в блоканализа 3 и вырабатывает команду для логического блока 1 о выдаче сигналов кодовыхкомбинаций в блок анализа 3.Блок анализа 3 производит анализ полученных кодовых комбинаций и по сигналам, ссютветствующнм номеру направления (радиосети),определяет ячейки, соответствующие данномуномеру, а по комбинациям, соответствующимколичеству групп в телеграмме (радиограмме),определяет нормативное время (установленное), необходимое для передачи данной телеграммы (радиограммы).Нормативное время, установленное...

Номер патента: 581482

Опубликовано: 25.11.1977

Авторы: Павлов, Павлова

МПК: G08B 23/00

Метки: многоточечной, сигнализации

...питающего напряження в цепи управляющего электрода тнрнстора 4.Работает уст ойство следующим образом.Г 1 ри отклонении контролируемого парамвтра за заданные пределы контакт датчика 1 размыкается и через резисторы 7, 8 включается тиристор 4. Положительное напряжение нсточни. ка 6 через сигнальные лампы 2, 3, тирнстор 4 н диод 6 подключается на вход ждущего мультивнбратора3, Входное сопротивление ждущего мультивибратора 13 выбирается таким, чтобы ток, проходящий через него, был недостаточен для свечения сигнальных ламп 2, 3. При появлении положительного напряження на входе мультивибратора 13 он запускается н подает прямоугольные импульсы напряжения с частотой 0,2 -Гц и длительностью 0,7 - 3 сек на вход звукового сигнализатора 15 н вход...

Номер патента: 581889

Опубликовано: 25.11.1977

Автор: Клаус

МПК: G08B 17/10

Метки: извещатель, ионизационный, пожарный

...выступать сбоку над кожухом 4.Система воздухозабора имеет наиболее вы годные свойства при следующих условиях:высота перегородки 7 больше минимальной кольцевой ширины шели 6,максимальное расстояние между перегородкой 7 и кожухом 4 максимум вдвое больше, чем ширина шели 6,глубина щели 6 составляет минимум половины ширины шели 6.Например, в одном из вариантов выполнения иирина щели 6 составляет 3 мм, а выо 1 перегородки 7 - 9 мм, максимальное рассо гоянне между перегородками 7 и кожухм 4 - 3,5 мм и глубина шели 6 - 6 мм.днако главным яв,яются не абсолютныс размеры, а лишь относительные значения.Внутри кожуха расположена опорная пластина 8 из изоляционного материала, на которой смонтированы все д угие детали. В центральном отверстии...

Номер патента: 583461

Опубликовано: 05.12.1977

Авторы: Шендрик, Шпак

МПК: G08B 23/00

Метки: линии, механизмов, опасного, приближения, проводам, сигнализатор, электропередачи

...9, исполнительный блок 10, алемент совпадения 11, индикатор 12 исправности интегрирующий элемент 13, ключ 14,индикатор 15 неисправности,И зависимости от режима работы выходами сигнализатора являются сигналы исправности, опасности и неисправности. Периодичность режимов исправности и опасности задаются генератором 6, выхооцныеимпульсы, которого сдвинуты на 180 пофаэеаВ режиме исправности сигнал генераторра 7 модулируется по амплитуде импульсами генератора 6 и через блок 1 поступаетна усилитель 2. Постоянная составляющая.усиленного сигнала выцеепяется детектором3 и поступает на вход порогового алемента4. Пороговый элемент 4 срабатывает исигнал с его выхода поступает на один извходов алемента совпадения 11, а на дру-гой его вход...

Номер патента: 583462

Опубликовано: 05.12.1977

Авторы: Маревский, Прядеев, Ратушный

МПК: G08B 23/00

Метки: механизмов, положения, сигнализации

...засветке нескольких тысяч ламп на пульте.Поставленная цель достигается тем, чтов предложенное устройство введена кноцкаконтроля, а контакты положения датчикаположениа через кнопку контроли я другиевыводы сигнальных ламп подключены со.ответственно к положительной и отрицательной клеммам источника питания.В качестве сигнальных ламп открытогои закрытого положения переключающего датчика и диодов могут быть использованысветоизлучающие диоды.На фиг. 1 дана принципиальнаа электраческая схема устройства; нв фиг. 2 - схемаподключении светоизпучающих диодовУстройство содержит источник питания1, датчики положения механизмов 2 с переключающим контактом 3 и контакты положения 4, сигнальные лампы 5 и б,разделительные диоды 7 и 8 и кнопку...

Номер патента: 585514

Опубликовано: 25.12.1977

Авторы: Адамонис, Яскелевич

МПК: G08B 17/12

Метки: наличия, пламени, трубопроводе

...выполненной из диэлектрического материала с малой поверхносг ной проводимостью и установленной с возможностью вращения на стержне другого электрода, который выполнен из диэлектрика,е изображено устройоставителТехред Е. Д Редактор Л. Народн 5052/40ЦНИИПИ Тираж 7 осударственного по делам из.осква, Ж, исное истров комитета Совета Минретений и открытийаушская наб.; д. 4/5 пзозя,Филиал ППП атент", г. У ород, ул. Проектная, 4 госа материала, например полихлорвинила,и посредством подшипников 3 закрепленныеГна неподвижном стержне 4.На том же стержне 4 укреплено соприкасающееся с внутренней стенкой цилиндра 51 трущееся тедо 5, например мех, конскийволос и т. и, Позицией 6 обозначены кольцевые электроды. Чтббы обеспечить необходимый...

Номер патента: 587479

Опубликовано: 05.01.1978

Автор: Николаев

МПК: G08B 17/12

Метки: пламени, сигнализатор

...5 и 6, а параллельно им - фоторезистор 7 и резистор 11, Вывод средней точки фото- резистора 7 соединен через диод 12 с эмиттером транзистора 2. Транзисторы 1 и 2 соединены по питанию последовательно так, что минус питания одного транзистора соединен с плюсом питания другого транзистора, причем транзисторы 1 и 2 соединены с источником питания посредством резисторов 9 и 10. Диод 12 обеспечивает развязку эмиттерных цепей транзисторов 1 и 2.Сигнализатор работает следующим образом. 10 5 При освещении фоторезистора 7 на эмиттер транзистора 1 и конденсатор 20 3 через делитель напряжения, образованный фоторезистором 7 и резистором 8, подается напряжение меньше напряжения включения транзистора 1, а на эмиттер транзистора 2 и...

Номер патента: 587480

Опубликовано: 05.01.1978

Авторы: Колпаков, Сидоров

МПК: G08B 23/00

Метки: многоточечной, сигнализации

...из сигнальной лампы 1, подключенной к отрицательному полюсу источника питания и последовательной цеписостоящей из датчика 2 и первого ж дополнительного резистора3, подключенного к положительному полюсу источника питания. Устройство имеет также второй дополнительный резистор 4 и основной резистор 5, включенные параллельно датчику 2 и резистору 3, диод 6, подключенный 16 анодом к точке соединения резисторов 4 и 5, а катодом к выводу обмотки общего для всех цепей реле 7, которое вторым выводом обмотки подключено к отрицательному полюсу источника пи тания.Работа устройства осуществляется следующим образом.При исправности всех сигнальных и разомкнутых контактов датчиков 2 лам пы 1 не горят, так как величина тока, протекающего через...

Номер патента: 587884

Опубликовано: 05.01.1978

Авторы: Вальтер, Фридрих

МПК: G08B 17/12

Метки: извещатель, ионизационный, пожарных

...положению источником бета-излучения 5 позволяет сгладить все допуски, имеющие место при изготовлении источника бета-излучения, и обеспечивает одинаковую чувствительность ионизационных пожарных извещателей.Электрод 6 камеры В установлен на печатной плате 7, и расстояние между ним и электродом 1 может быть изменено ходовым винтом 8, что позволяет изменять эффективный объем камеры В. Нажимная пружина 9 выравнивает люфтовый ход механизма, осуществляющего перенастройку, и обеспечивает электрический контакт между электродом камеры В и проводяшей дорожкой 10 на печатной плате 7.С помощью этой настройки, которая не зависит от установки чувствительности, пожарный извещатель приспосабливают к внешним окружающим условиям, Настройку можно...

Номер патента: 590791

Опубликовано: 30.01.1978

Авторы: Варжавинов, Журавлев, Зинкевич

МПК: G08B 1/04

Метки: пневматическое, сигнализации

...с атмосферой, а проточная камера через второй дроссель 6 - с выходом второго обратного клапана 7. Проточная камера нор мально открытого клапана 5 соединена также590791 Типография, пр. Сапунова, 2 с управляющей камерой реле 2, выход реле 2 - с камерой запрета реле 1.Выходы реле 1 и 2 являются соответственно первым Р, и вторым Рвык выходами устройства.Выход дросселя 4 и вход обратного клапана 7 соединены с входом Рвк устройства.Работает устройство следующим образом.При подаче сигнала на вход Р, устройства включается реле 1, сигнал с которого подается на первый выход устройства. Одновременно сигнал с входа устройства через обратный клапан 3 поступает в управляющую камеру клапана 5, который включается и изолирует управляющую камеру реле 2...

Номер патента: 590792

Опубликовано: 30.01.1978

Авторы: Егоров, Комбаров, Патрушев, Степанов

МПК: G08B 23/00

Метки: аварийной, контроле, многоточечном, объекта, сигнализации

...18, 19 ц 20, сигнальные лампы 21, тиристоры 22 и транзисторы 23. Устрой590792 Изд.172 Тираж 778 Заказ 3267/6 Подписное НПО Типография, пр. Сапунова, 2 ство питается от источника 24 постоянного напряжения,Работает устройство следующим образом.При отклонении параметра технологического процесса замыкается контакт 14 датчика, отрицательный полюс источника 24 через сигнальную лампу 21 и диод 16 подается на звуковой сигнализатор 4, который начинает подавать звуковой сигнал, и генератор 9, который запускается и вырабатывает импульсы отрицательной полярности и требуемой частоты, поступающие через резистор 18 на базу транзистора 23. Транзистор 23 начинает включаться и выключаться, при этом сигнальная лампа 21 периодически вспыхивает и...

Номер патента: 590793

Опубликовано: 30.01.1978

Авторы: Дураев, Луньков, Ляпина

МПК: G08B 23/00

Метки: загазованности, обнаружения, объекта, опасной

...блок сигнализации 6.Устройство работает следующим образом.При наличии загазованности контролируемогообъекта датчик 1 выдает аналоговый сигнал,пропорциональный концентрации опасных веществ, который поступает на входы пороговыхустройств 2 и 3. При достижении первого промежуточного значения концентрации срабатывает первое пороговое устройство 2 и подаетсигнал на блок задержки 4. Одновременновключаются элементы сигнализации, входящие в состав первого порогового устройства 2,подается сигнал на второй вход второго порогового устройства, подготавливая его к работе, и снимается сигнал с установочного выхода первого порогового устройства. Через про 10 15 20 25 зо 35 40 45 50 55 50 65 меяуток времени, определяемый блоком задержки 4, на первый...

Номер патента: 591894

Опубликовано: 05.02.1978

Авторы: Демин, Легоньков, Машинистов

МПК: G08B 13/26

Метки: сигнализации, тревожной

...покрытием. Контролируемое стекло 3, ,устанавливаемое в проеме5 с внутренней стороны блокируемогообъекта 1, подключено к сигнальномублоку 2. Стекло 4, устанавливаемоепараллельно внутреннему стеклу Э водном:проеме 5 блокируемого объекта 1,соединено с шиной нулевого потенциала,Сигнальный блоК 2 выдает сигнало нарушении при изменении емкостивнутреннего стекла 3 относительно шинынулевого потенциала.Предлагаемое;устройство работаетследующим образом.При подходе к внутреннему стеклу 3,являющемуся чувствительным элементом591894 сигнального блока 2, изменяетсяемкостьчувствительного элемента относительношины нулевого потенциала,и сигнальный блок 2 выдает сигнал тревоги,Так как наружное стекло 4 эаэемлено, то сигнальный блок 2 выдает сигнал...

Номер патента: 591895

Опубликовано: 05.02.1978

Авторы: Забульский, Сохань

МПК: G08B 23/00

Метки: аварийной, сигнализации

..., 9 , 9 Разомкнуты, а контакты 9 , 9 Э замкнутыПри отклонении от нормы технологического параметра размыкается нормаль но замкнутый контакт датчика 8,например, индивидуальной ячейки 1 я, При этом создается цепь открытия тиристора 5 в момент приложения положительного полулериода к его аноду: клемма 12 источника питания, резистор 7, диод 6, управляющий электрод тиристора 5. Тй" ристор 5 открывается и включает звуковой сигнализатор 2 и все сигнальные лампы 10 ячеек 1 -1 р. Свечение всех сигнальных ламп ячеек 11- 1 р свиде ,тельствует об отклонений в режиме, контролируемом ячейкой 1 р , Для снятия звукового сигнала необходимо перевести переключатель 9 ячейки 1 р во второе положение. При этом контак том 92 замыкается цепь разомкнувшегося...
