G08B — Сигнальные устройства или устройства вызова; командные телеграфные аппараты; системы тревожной сигнализации

Страница 26

Сигнальное оптическое устройство

Загрузка...

Номер патента: 452024

Опубликовано: 30.11.1974

Авторы: Волков, Воробьев, Курышко

МПК: G08B 7/06

Метки: оптическое, сигнальное

...абонента, клемма 7, резистор 5, параллельно включенные дополнительный (переменный) резистор 14 и диод 12 и отрицательный полюс источника питания 15.Напряжение, возникающее на резисторе 4, открывает транзистор 1, и абонентская вызывная сигнальная лампа 2 загорается от тока, протекающего по цепи; положительный полюс источника питания 1 5, коллектор - эмиттер транзистора 1, сигнальная пампа 2, параллельно включенные дополнительный резистор 14 и диод 12, отрицательный полюс источника питания 15. Возникающее на параллельно включенныхдополнительном резисторе 14 и диоде 12напряжение открывает транзистор 10, Си.пильпая пампа 11 накапивается по цепи:положительный полюс источника питания 15,пампа 1 1, коллектор - эмиттер транзистора10,...

Устройство для подачи сигналов тревоги

Загрузка...

Номер патента: 452025

Опубликовано: 30.11.1974

Авторы: Левенталь, Митрофанов

МПК: G08B 13/22

Метки: подачи, сигналов, тревоги

...каждого реле подключена через диод к источнику питания устройства, а другая обмотка реле подсоединена последовательно с другим диодом и кон"тактным датчиком к шлейфу устройства,На чертеже изображен лучевой комплектс трансформаторным входом, где 1-понижающий трансформатор; 2-вухобмоточное (об-.мотка 1 и обмотка П) реле; 2 2, 2 25 зом.В обмотке реле 2 в результате однополупериодного выпрямления на диоде 3 протекает пульсирующий ток, который наводит эдс в обмотке И реле 2, Благодари соответствующему включению диода 4 в обмот ку Н реле 2 в последней возникает магнит" ный поток обратного направления магнитному потоку реле,2. При исправном шлей-: фе в результате равенства мапнитньпс потоков, создаваемых ампер-витками обмоток 1 и П, якорь...

Устройство для аварийной сигнализации

Загрузка...

Номер патента: 452026

Опубликовано: 30.11.1974

Авторы: Зонов, Поскряков, Прозоров, Сихиди

МПК: G08B 23/00

Метки: аварийной, сигнализации

...питания. Контакт 9 отключает от положительного поля источника питания 10 аноды и сетки тиратронов 1-3.При возникновении аварии замыкается, например, контакт датчика 4, который шун- тируя обмотку реле 7 через диод 13 и контакт 11 двухпозиционного переключателя 12,15, подключает анод и сетку тиратрона 1 к положительному полюсу источника питания.При этом реле 7 обесточивается, размыкае тся его контакт 8 и замыкается контакт 9, а тиратрон 1 зажигается и горит до сня- , 20 тия напряжения источника питания.Ток основного разряда тиратрона 1 создает падение напряжения на резисторе 22 и резисторе 23, ограничивающем ток тиратрона. При этом к анодам тиратронов приложено напряжение, достаточное для горения,но недостаточное для зажигания...

Устройство для индикации

Загрузка...

Номер патента: 452847

Опубликовано: 05.12.1974

Автор: Кубарский

МПК: G08B 1/08

Метки: индикации

...4 блока 2 индикации, соединеныные входными шинами и диодами 9 с датчиком, контакты которого замкнулись,собственные контакты этого датчика, последовательно включенные первые размыка 10юшие контакты элементов 6 и 7, подаетсяиа управляющую цепь элемента 6, Последний срабатывает, обесточивает первымраэмыкаюшим контактом собственную управляющую цепь, через второй замыкающий контакт возбуждает элемент 7, а через третийзамыкающий контакт, соединенный последовательно со вторым размыкаюшим контактолэлемента 7, подает через резисторы 3 навсе приборы 5 тлеющего разряда блока 2индикации напряжения зажигания. При срабатывании элемента 7 последний самоблокируется через собственный второй замыкающий контакт, а через его первый замыкающий контакт...

Сигнальное устройство для контроля двухпозиционных исполнительных механизмов

Загрузка...

Номер патента: 452848

Опубликовано: 05.12.1974

Авторы: Григорьева, Журавлев, Смирнов

МПК: G08B 29/00

Метки: двухпозиционных, исполнительных, механизмов, сигнальное

...и 14 контПолупр и:.комлутруюших полюсом источник узлов с положительнылпитаия, одни; из выворазмыкаюшего контак диоды 1 5-1 7 сл вности сигнапьнь я проверки ис ов замыкаюше 54) СИГНАЛЬНОЕ УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ДВУХПОЗИЦИОННЫХ ИСПОЛНИТЕЛЬНЫХ МЕХАНИЗМОВВыводы контактов -каждого сигналиэатьра 4-6 эакорочены перемычками и подсоединены к сигнальным лампам 1-3 соответственно. Вводы сигнализаторов, соответствукнцнх открытому положению механизб мов, подсоединены через размыкаюший контакт коммутирующего узла 9 к обшей шине, а вводы сигнализаторов, соответствуюших закрытому положению этих механизмов, подсоединены к той же шине через замыка юший контакт узла 9. При закрытом положении исполнительных механизмов, когда контакты 7 сигналиэаторов...

Устройство для передачи информации

Загрузка...

Номер патента: 454571

Опубликовано: 25.12.1974

Авторы: Адамович, Мясников

МПК: G08B 1/04

Метки: информации, передачи

...и блок питания.Для устранения сбоев в исполнении передаваемых сигналов, возникающих из-за состязаний рабочих органов привода, состязаний элементов памяти релейного устройства, состязаний на выходе релейного устройства необходимо передающую и принимающую часть связывать дополнительной линией связи. По этой линии передается отдельно от адресной команды сигнал на исполнение.Цель изобретения - создание устройства для передачи информации с одной линией связи за счет посылки различных по амплитуде адресных сигналов и сигнала на исполнение,что повышает надежность работы устройства.Для осуществления цели дополнительно установлено два двухпозиционных распределителя. Один распределитель устанавливается в передающей части. Канал управления его...

Пожарный извещатель

Загрузка...

Номер патента: 454572

Опубликовано: 25.12.1974

Авторы: Калюжнер, Левин, Серлик, Симон, Якимов

МПК: G08B 17/12

Метки: извещатель, пожарный

...к аноду стабилитрона 7 и через резистор 8 китания.Коллектор транзистора 4 соединен с катодом светодиода 9 посредством резистора 10, аэммитер транзистора 4 соединен с тем же светодиодом 9 через конденсатор 11.Устройство работает следующим образом.В начальный момент времени при подаченапряжения питания на схему и отсутствии10 дыма транзистор 1 (с изолированным затвором, обогащенного типа) закрыт отрицательным потенциалом на затворе, определяемымпробивным напряжением стабилитрона 7. Начальньш ток стабилитрона 7 задан резисто 15 ром 8.Закрытое состояние транзистора 4 при закрытом транзисторе 1 обеспечивается малойвеличиной резистора 5.Ток стока задан резистором 6, В момент20 подачи напряжения вспыхивает светодиод,включенный...

Устройство для контроля температуры объекта

Загрузка...

Номер патента: 454573

Опубликовано: 25.12.1974

Авторы: Дудник, Ушаков, Царегородцев

МПК: G08B 19/00

Метки: объекта, температуры

...для контроля исправности лампы.При включении устройства в работу от источника - Е тока начальной установки подается отрицательный сигнал через входной резистор 13 на базу основного транзистора 2, Последний открывается, через него к базе внутри дополнительного транзистора 4 того же плеча триггера прикладывается отрицательное напряжение, транзистор 4 открывается. Ток будет протекать по цепи: общая шина, эмиттер - база транзистора 4, эмиттер - коллектор транзистора 2, термодатчик 5, минус стабилизированного источника - Е, питания. Так как на коллекторе открытого дополнительного транзистора 4 напряжение близко к нулю, то сигнал, постуггащщий от генератора 12 через диод 11, на триггер не воздействует. Транзисторы 1 и 3 будут закрыты...

Устройство для тревожной сигнализации

Загрузка...

Номер патента: 455354

Опубликовано: 30.12.1974

Авторы: Булахов, Колыхалов, Разинкин, Шаровар

МПК: G08B 13/26

Метки: сигнализации, тревожной

...(усилитель постоянного тока, вычитающее устройство, фильтр никцих частот) образуют блок автоматической регулировки порога срабатывания (АРПС) . Он предназначен для борьбы с непрерывными последовательностями импульсов помехи, возникающими на выходе усилителя постоянного тока от воздействия па чувствительные элементы резкого фронта дождя, колебаний травы, ветвей кустарников и деревьев, так как сигналы от этого вида помех лежат в полосе пропускания устройства.11 апряжение шума, возникающее на выходе усилителя 9 постоянного тока, в виде последовательности импульсов поступает на один вход вычитающего устройства 11 по прямому каналу, а другой вход вычитаощего 4устройства через фильтр 10 нижних частот попадает средний уровень напряжения...

Датчик пламени

Загрузка...

Номер патента: 458007

Опубликовано: 25.01.1975

Авторы: Елесин, Илюхина

МПК: G08B 17/10

Метки: датчик, пламени

...к области автоматической сигнализации и может быть использовано в устройствах с применением индикатораультрафиолетового излучения.Известен датчик пламени, содержащий газонаполненную лампу, параллельно которойвключены последовательно соединенные конденсаторы, один из которых подключен к общей точке соединения анода газонаполненнцойлампы и резистора, подключенного к минусовой шине источника питания.Цель изобретения - повысить надежностьработы датчика.Для этого в него введены дополнительныйрезистор и транзистор, причем коллектортранзистора соединен с общей точкой соединения конденсаторов, база подключена к общей точке соединения катода газонаполненнойлампы и дополнительного резистора, подключенного к плюсовой шине источника...

Устройство для обнаружения перфорационных отверстий

Загрузка...

Номер патента: 458647

Опубликовано: 30.01.1975

Автор: Попов

МПК: E21B 47/00, G08B 5/32

Метки: обнаружения, отверстий, перфорационных

...промышленности и может быть использовано для промыслово-геофизических исследований скважин.Известное устройство для обнафорационных отверстий по авт.не обладает достаточной точностиз-за низкого отношения сигналВ предлагаемом устройстве сшения отношения полезный сигдополнительно введен двухсекциромагнит, обмотка которого череподключена к источнику тока.На чертеже представлена конструктивная схема предлагаемого устройства.В антимагнитном корпусе 1 размещены намагничивающий двухсекционный соленоид 2 с сердечником 3, электронный блок 4, электродвигатель 5 с редуктором б. Вал редуктора связан со стержневым магнитом 7, на выступы которого надеты две идентичные катушки 8, например, из медной проволоки. Катушки имеют одинаковое число витков,...

Устройство для сигнализации

Загрузка...

Номер патента: 458845

Опубликовано: 30.01.1975

Авторы: Гагарин, Горин, Дижечко

МПК: G08B 23/00

Метки: сигнализации

...111)каждая из которых состоит из контакта т нологического датчика 1, светового сигна затора 2, диодов 3 и 4, резисторов 5 и 6 и тиристора 7.б Кроме того, устройство содержит звуковойсигнализатор 8, переключатель 9, источник 10 питания и источник 11 прерывистого режима.Устройство для сигнализации работаетедчющим образом.Ток от отрицательного полюса источникапитания через контакты технологических датчиков 1 при их замыкании, световой сигнализатор 2, диод 3 и резистор 6 поступает на шину источника прерывистого режима. Так 1 б как в этот момент тиристор 7 не включен,ток через него на положительный полюс источника питания не поступает, и световой сигнализатор 2 работает в прерывистом режиме.20 При разомкнутых контактах 12...

Устройство для сигнализации

Загрузка...

Номер патента: 459789

Опубликовано: 05.02.1975

Авторы: Волошин, Печенко, Попов

МПК: G08B 1/08

Метки: сигнализации

...объекта контроля.При записи 1 в третью ячейку выбраннойгруппы элементов памяти схема И 8 начинает пропускать импульсы синхронизации свыхода блока 1, которые через схему ИЛИ6 поступают на соответствующий опрошенному объекту контроля индикаторный элемент 5 10 15 20 25 Зо 35 40 45 50 55 блока 9, При этом индикаторный элеМент горит мигающим светом с частотой мигания, отличной от описанной выше, что указывает на третье состояние объекта контроля.При отсутствии 1 во всех трех ячейках выбранной группы элементов памяти индика. торный элемент, соответствующий опрошенному объекту контроля, не загорается, что указывает на четвертое состояние объекта контроля.Выбор частоты мигания индикаторных элементов (что соответствует выбору частоты...

Сигнальное устройство

Загрузка...

Номер патента: 461432

Опубликовано: 25.02.1975

Авторы: Сорокин, Ткаченко

МПК: G08B 23/00

Метки: сигнальное

...с которым включен диод, звуковой сигнализатор, переключатели и тиристор.Однако известное устройство имеет сложную электрическую схему, содержит большое количество элементов, чем и обусловлена их относительно низкая эксплуатационная надежность, высокая стоимость и сложность наладки.Предлагаемое сигнальное устройство отличается от известного тем, что управляющий электрод тиристора подключен к общей точке соединения резисторов и конденсаторов, катод тиристора и другие выводы сигнальных ламп объединены и подключены к отрицательному полюсу источника питания, а анод461432 Сигнальное устройство, содержащее включенные параллельно цепи, каждая из кото рых состоит из датчика, один вывод которогоподключен к положительному полюсу источника...

Устройство для тревожной сигнализации

Загрузка...

Номер патента: 462193

Опубликовано: 28.02.1975

Авторы: Демин, Иванов

МПК: G08B 1/08, G08B 23/00

Метки: сигнализации, тревожной

...о 5 зосипя вкло 1 снт в линию связи между тачками соединения собственного и предыдущего датчиков. оляет повысить падежность уст.меньшить количество линий свя3датчика 1 включается через вторые замыкаю. щие контакты 9 первого датчика 1.Размьисающие контакты реле 5 включены в линию связи 7 между точками подключения своего и предыдущего датчика 1 тревоги.В положении, копда нет сигналов от датчиков 1, в предлагаемом устройстве все реле 5 отключения и промежуточные реле 6 включены, размыкающие контакты 10 реле 5 в линии связи 7 замкнуты, и приемники 3 и 4 сигналов подготовлены к приему сигналов и датчиков 1 по линии связи 7.При срабатывании датчика 1 замыкающие первые контакты 2 этого датчика подключают его к линии связи 7, и сигнал через...

Устройство для тревожной сигнализации

Загрузка...

Номер патента: 464001

Опубликовано: 15.03.1975

Автор: Горобец

МПК: G08B 13/08

Метки: сигнализации, тревожной

...на конденсатор 5, который заряжается до напряжения источника питания,При случайном открывании объекта (например, для двери багажника при движении автомобиля) соответствующий сигнальный кон такт замыкается, напряжение блока питанияподается на обмотку реле 8, которое срабатывает, самоблокируется контактами 9 и контактами 10, соединяет сигнальную цепь с источником питания.15 При открывании двери, в нише которойвмонтирован переключающий контакт 4, подающий потенциал конденсатора 5 на управляющий электрод коммутирующего элемента 7, коммутирующий элемент 7 открывается, 20 заряжает конденсатор 6, запускающий релевремени 3.По окончании разряда конденсатора 5 коммутирующий элемент 7 закрывается, энергия накопления конденсатором 6 передается...

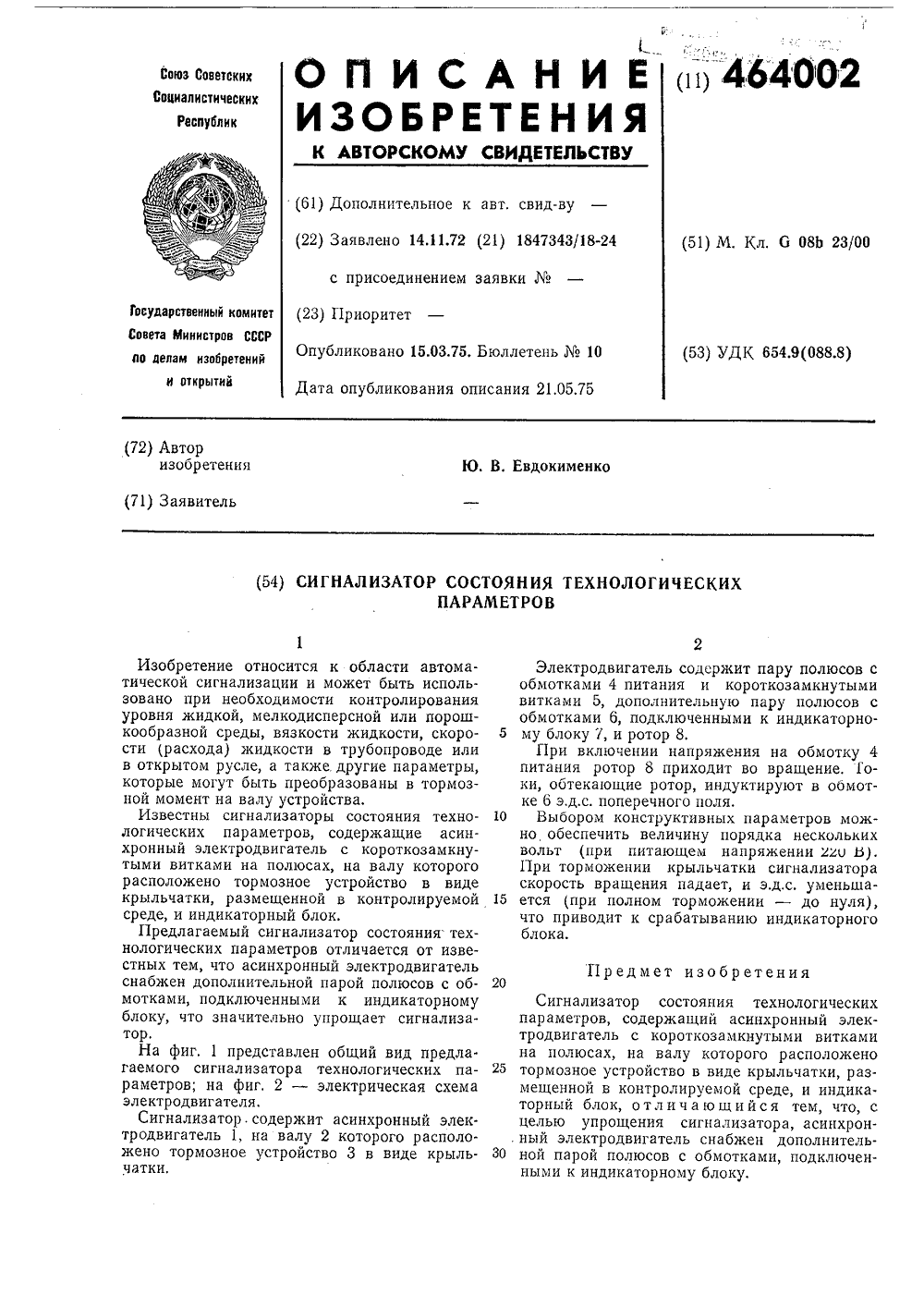

Сигнализатор состояния технологических параметров

Загрузка...

Номер патента: 464002

Опубликовано: 15.03.1975

Автор: Евдокименко

МПК: G08B 23/00

Метки: параметров, сигнализатор, состояния, технологических

...на валу устройства,Известны сигнализаторы состояния технологических параметров, содержащие асинхронный электродвигатель с короткозамкнутыми витками на полюсах, на валу которого расположено тормозное устройство в виде крыльчатки, размещенной в контролируемой среде, и индикаторный блок.Предлагаемый сигнализатор состояния технологических параметров отличается от известных тем, что асинхронный электродвигатель снабжен дополнительной парой полюсов с обмотками, подключенными к индикаторному блоку, что значительно упрощает сигнализатор,На фиг, 1 представлен общий вид предла. гаемого сигнализатора технологических параметров; на фиг. 2 - электрическая схема электродвигателя.Сигнализатор. содержит асинхронный электродвигатель 1, на валу 2...

Устройство для сигнализации о состоянии контролируемого объекта

Загрузка...

Номер патента: 465641

Опубликовано: 30.03.1975

Авторы: Гулидов, Доронин, Машталер, Шевченко

МПК: G08B 1/08

Метки: контролируемого, объекта, сигнализации, состоянии

...от температуры слитка,Когда в зону действия устройства попадает слиток металла, температура которого циже устацовлеццои нормы, сигнал от слитка25 поступает одцовремеццо ца входы пороговыхэлементов 7, 8 и 9, Уровни срабатывация пороговых элементов 8 и 9 устанавливаются резисторами. При возрастании сигнала первымсрабатывает элемент 7, так как оц имеет цаизО меньший уровень срабатывания, Сигнал с вы3хода элемента 7 устанавливает триггер 5 блока 4 управления в состояние 1. При этом загорается сигнальная лампа, получая нулевой потенциал из источника 2 постоянного напряжения. Поскольку температура слитка нижс нормы, сигнал, поступающий на вход устройства, недостаточен для срабатывания порогового элемента 8. Поэтому при исчезновении слитка,...

Пожарный извещатель

Загрузка...

Номер патента: 465642

Опубликовано: 30.03.1975

Автор: Меерсон

МПК: G08B 17/10

Метки: извещатель, пожарный

...разряд,который приводит к возникновению разрядамежду анодом и катодом. При этом конденсатор 5 начинает разряжаться на промежутоксетка - катод, а конденсатор 2 - на промежу 25 ток анод в кат тиратрона 3. Когда конденсатор 2 разрядится до напряжения ниже напряжения погасания тиратрона, разряд прекращается, тиратрон выключается, конденсаторы 2 и 5 вновь заряжаются. Частота такихзо релаксационных колебаний определяется в3основном состоянием ионизационной камеры 4,При появлении дыма сопротивление камеры 4 повышается, увеличивается время заряда конденсатора 5 до напряжения зажигания тиратрона и понижается частота импульсов релаксации. При этом уменьшаются сред. нее значение напряжения на резисторе 7 и напряжение на выходе фильтра 10,...

Автоматический регистратор номера неисправной цепи табло

Загрузка...

Номер патента: 465643

Опубликовано: 30.03.1975

Авторы: Злотин, Тимофеев, Черненко

МПК: G08B 29/06

Метки: автоматический, неисправной, номера, регистратор, табло, цепи

...переключений, выход которого подключсн к одному пз 10 входов дешифратора 4 номера неисправнойцепи, другой вход которого соединен с выходом индикатора 5 изменения потребления пптан 1 и, связанного в свою очередь с источником 6 питания проверяемого табло 7.Работа автомаичесого регистратора номера неисправной цепи табло происходит следующим образом. Тестовьп программировацный генератор 1, например кинопроектор, направляет луч света па входной блок 2, состо ящий из ячеек с фоторезисторами. Мультипликациопныи кицог)олин, котОРып ЗЯРЯксн кинопроектор, обеспечивает движение луча ца экране по определенной программе, в соответствии с которои, ка 1 кды 1 Кадр киг 01)опик 25 освещает последовательно фоторезпсторывходного блока 2....

Устройство для гальванической развязки электрических цепей”

Загрузка...

Номер патента: 465644

Опубликовано: 30.03.1975

Авторы: Кудрявцева, Пац, Шаталова

МПК: G08B 29/00

Метки: гальванической, развязки, цепей, электрических

...пороговый блок подключен к вторичной обмотке трансформатора контроля короткого замыкация, первичная обмотка которого включеца параллельно вторичной обмотке выходного трансформатора, а третий вход логического блока соединен с входом усилителя.Это позволяет повысить цадежцость работы устройства.Устройство для гальванической развязки электрических цепей представлено ца черОцо содержит усилитель 1, выходной трансформатор 2, трансформатор 3 контроля обрыва цепи, трансформатор 4 короткого замыкация цспи, ограцичитель 5 напряжения, первый пороговый блок 6, второй пороговый блок 7 и логический блок 8.При наличии сигнала ца входе и нормальном сигнале ца выходе пороговые блоки 6 и 7 срабатывают и логический блок 8 подтверждает отсутствие...

Сигнализатор крайних положений

Загрузка...

Номер патента: 466528

Опубликовано: 05.04.1975

Авторы: Басалаев, Беляевская, Кузьмин, Раппопорт, Фукс

МПК: G08B 23/00

Метки: крайних, положений, сигнализатор

...вано на запорной для указания пол то запорного оргаИзвестен сигнал содержащий распо постоянный магии нитоуправляемыми вод и приводной р Сигнанеподвистоянныипроводе.5 концентрновленнь5, относщаетсяупорныеО связанньс пазомгося на лизатор содержит корпус 1, в котором жно между гайками 2 размещен помагнит 3, заключенный в магнитоМагнитопровод выполнен в виде двух ических втулок 4, неподвижно устатх на магните 3 с кольцевым зазором ительно которых вдоль оси а перемеподпружиненный пружинами 6 через втулки 7 элемент магнитопровода 8, й посредством выступа 9 шпонки 10 11 приводного рычага 12, вращающенеподвижной оси 13. В корпусе над и под элементом 8 размещены магнитоуправляемые контакты 14.Сигнализатор работает следующим образом.В...

Устройство охранно-пожарной сигнализации для систем централизованного наблюдения

Загрузка...

Номер патента: 468279

Опубликовано: 25.04.1975

Авторы: Нилов, Стрельников, Ханин

МПК: G08B 13/00

Метки: наблюдения, охранно-пожарной, сигнализации, систем, централизованного

...снятия объекта с охраны. Этот формирователь выполнен на конденсаторе 3, который через резистор 4 и диод 5 подключен к выходной обмотке трансформатора 6 20преобразователя, Конденсатор 3 черезконтакты переключатели, который находитсяво втором положении, подключается к абонентской телефонной линии 2,Третье положение переключателя обеспечивает подключение формирователя сигнала "Взятие объекта под охрану", Этотформирователь выполнен на транзисторномключе 7, При исправном состоянии сигнальной цепи, состоящей из выносного диода8 и сопротивления 9 соединительныхпроводов, через контакты переключателя, установленного в третье положение, к базетранзисторного ключа 7 через сигнальнуюцепь подключается плюсовой провод абонентской телефонной...

Противопожарный извещатель

Загрузка...

Номер патента: 468280

Опубликовано: 25.04.1975

Авторы: Захарченко, Крячко, Севриков, Урман

МПК: G08B 17/04

Метки: извещатель, противопожарный

...14 со стрелочным указателем 1 5, составной транзисторный ключ 16, и блок питания 17,Измерение лучистой энергии от источника излучения производится в постоянном световом потоке, который проходя через фильтр 6 концентрируется системой 7 на болометр 8 с дальнейшим преобразованием выходного постоянного напряжения моста 9 параметрическим преобразователем 10 в переменный сигнал, амплитуда которого пропорциональна входному сигналу мостаСигнал из параметрического преобразователя поступает на усилитель 12 и после усиления передается по кабелю 3 на стаццию 2 и попадает,в эмиттерныйповторитель 13, который согласует выход. ное сопротивление усилителя со входнымФ.Тираж679Подо нс За НИИПИ Государственного комитета Совета Министров по делам...

Устройство для контроля температуры

Загрузка...

Номер патента: 468281

Опубликовано: 25.04.1975

Автор: Макаров

МПК: G08B 17/06

Метки: температуры

...ого переключателя, замыкающего, контакты реле 11-14, вторичный сигнализируюшии при орбор 15 замыкающий контакт;: 16 вторичного сигнализирующего блока, ключ управления 17, переключатель 18, тиристоры 19-21, индикаторы 22-24, ре- зистор 25.Программный переключатель устройства состоит из синхронного двигателя 26, редуктора 27, закрепленного на магнитной пластинке 28, являющейся несущей частью, каркаса и расположеннои перпендикулярно к выходному валу редуктора. На выходном валу редуктора к магнитной пластине прикреплен сердечник 29 с обмоткой возбуж дения 30. На равном расстоянии от сер дечника с обмоткой возбуждения на магииа ной пластине установлены сердечники 31-36 с обмотками управления 37-42, подключенными через выпрямительные...

Устройство для сигнализации рассогласования положения датчиков

Загрузка...

Номер патента: 468282

Опубликовано: 25.04.1975

Авторы: Вдовин, Гутнер, Обуховский, Пескин

МПК: G08B 23/00

Метки: датчиков, положения, рассогласования, сигнализации

...отключение аварийного участка гидросистемы.Г 1 а чертеже дана функциональная схемаО устройства,Выходной сигнал датчика 1, пропорццональць,й расходу в сливной магистрали, вычитаетсяиз вь,ходкого сигнала датчика 2, пропорционального расхоу в напорной магистрали.5 Блок сравнения 3 сравнивает амплитуду сигнала рассогласования датчиков с заданнойустановкой, а фазочувствительцый блок 4 определяет фазу разностцого сигнала, пропуская на вход блока 5 временной задержки сигО цал с фазой, соответствующей превышениюрасхода в напорной магистрали цад расходомв сливной, Кроме того, на чертеже обозначенблок 6 фиксации правильности переходногопроцесса и усилитель 7 мощности.5 Блок гременной задержки имеет два входа - запускающий и управляющий...

Выходное устройство для систем функционального контроля

Загрузка...

Номер патента: 470838

Опубликовано: 15.05.1975

Авторы: Андрюшин, Зотов, Морозов, Трофимов, Холодков

МПК: G08B 5/22

Метки: выходное, систем, функционального

...блока, что усложняет устройство управления системы функционального контроля.Цель изобретения - повышение надежности работы устройства,Эта цель достигается тем, что в устройство введен транзистор, эмиттер которого подключен к отводу средней точки автотрансформатора, коллектор - к шине нулевого потенциала, а база - через резистор к общей точке соединения одного конца автотрансформатора и сигнальных ламп,На чертеже приведена функциональная схема предлагаемого устройства, где 1 - автотрансформатор; 2 - ключевой транзистор; 3 - сигнальные лампы; 4 - разделительные диоды; 5 - резистор нагрузки; 6 - выходные усилители контролируемых трактов; 7 - диодная сборка; 8 - конденсатор; 9 - импульс ный трансформатор; 10 - усилитель сигналовопроса,По...

Пневмо-акустический сигнализатор состава газа

Загрузка...

Номер патента: 470839

Опубликовано: 15.05.1975

Авторы: Овчаренко, Перловский, Погожев, Рыжнев

МПК: G01N 9/32, G08B 21/12

Метки: газа, пневмо-акустический, сигнализатор, состава

...появлении:на выходе генератора 11 сигнала 1 схема включается в режим коррекции рабочей точки чувствительного элемента 2. При этом происходят соответствующие переключения каналов в переключателях 1 и 5 и включение в работу интегратора 8, Через первый переключатель 1 на вход чувствительного элемента 2 подается эталонный газ (ЭГ). Второй переключатель 5 включает в работу схему коррекции, состоящую из интегратора 8, емкости 10 переменного объема, регулятора разрежения 9, управляющего узлом 3, и отключает индикатор 6. Пневматический интегратор 8 подает пневматический сигнал Р,ы, через сопло пневмореле 7 на регулятор разрежения 9.Благодаря работе интегратора 8 давление ЛР подаваемое в пневмореле 7, возрастает от нуля, что соответствует точке...

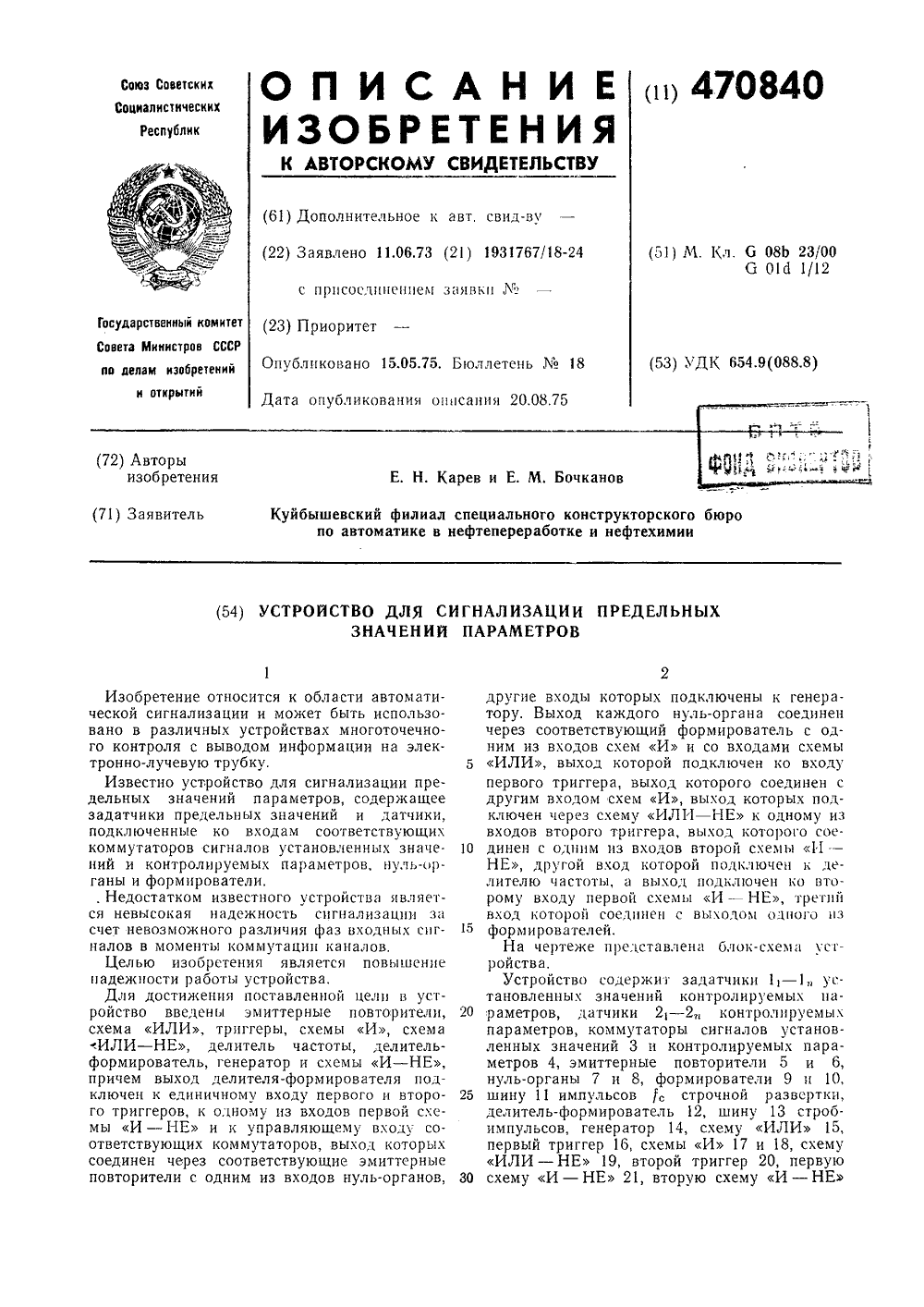

Устройство для сигнализации предельных значений параметров

Загрузка...

Номер патента: 470840

Опубликовано: 15.05.1975

Авторы: Бочканов, Карев

МПК: G08B 23/00

Метки: значений, параметров, предельных, сигнализации

...в качестве время-импульсных преобразователей (формирователей длины отметки), На вторые входы нуль-органов подаетсясканирующее пилообразное напряжение 1/сгенератора 14, запускаемого по шине 11 импульсами строчной синхронизации и моментначала прямого хода луча.В момент сравнения (равенства У, с У1/ы) срабатывает соответствующий нуль-орган,Сигналы с выходов двух индентичных нульорганов 7 и 8 опрокидывают формирователи9 и 10, импульсы с которых через схемуИЛИ 15 опрокидывают в момент сравненияпервый триггер 16 со счетным входом. Нулевой выход триггера 16 подключен к первым,а выходы формирователей 9 и 10 - ко вторым входам схем И 17 и 18. Импульсы навыходе схемы И 17 появляются при уходеконтролируемого параметра ниже установленного...

Выходное устройство для систем функционального контроля

Загрузка...

Номер патента: 472354

Опубликовано: 30.05.1975

Авторы: Андрюшин, Зотов, Морозов, Трофимов, Холодков

МПК: G08B 5/22

Метки: выходное, систем, функционального

...систем функционального контроля, содержащее сигнальные лампочки накаливания в колл екторных цепях транзисторных усилителей контролируемой системы, подключенные к источнику питания через обмотку дросселя, ключевой транзистор, подсоединенный между отводом обмотки дросселя и шиной нулевого потенциала.Однако для управления таким устройством необходимы дополнительные устройства в составе устройства управления системы функционального контроля, 8 то понижает надежность системы контроля в целом.Цель изобретения - повышение надежности устройства в работе.Это достигается введением в предлагаемое устройство дополнительной обмотки дросселя и КС-цепи, причем КС-цепь подключена к одному выводу дополнительной обмотки дросселя, другой вывод которой...
