Устройство сигнализации параметров физических величин при превышении заданного уровня
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

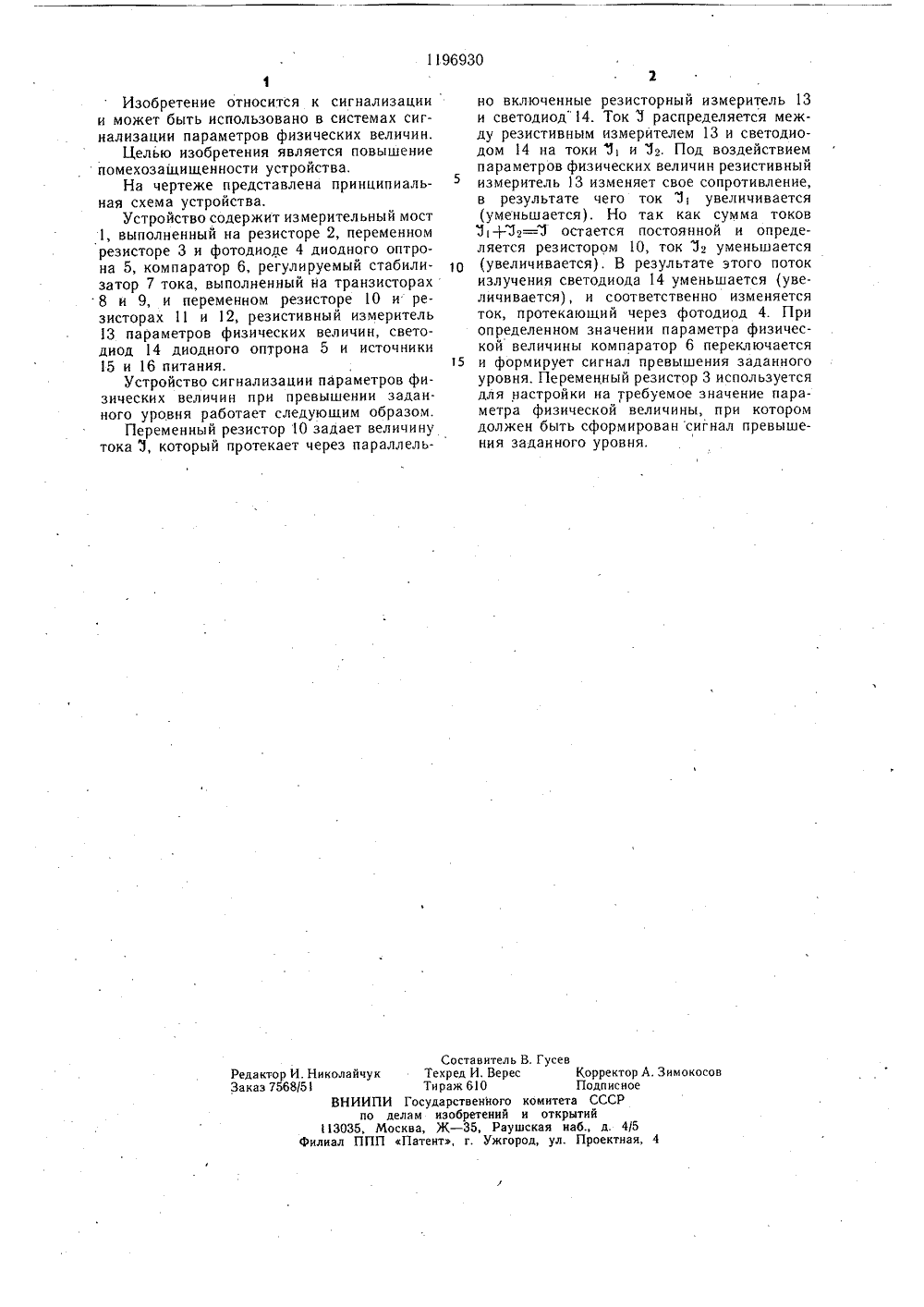

ГОСУДАРСТВЕННЫИ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ САНИЕ ИЗ ТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ(71) Специальное конструкторское бюротехнологического оборудования, г. Могилев(54) (57) 1. УСТРОЙСТВО СИГНАЛИЗАЦИИ ПАРАМЕТРОВ ФИЗИЧЕСКИХ ВЕЛИЧИН ПРИ ПРЕВЫШЕНИИ ЗАДАННОГО УРОВНЯ, содержащее резистивный измеритель параметров физических величин, измерительный мост, в одну диагональ которого включен первый источник питания, а в другую - компаратор с неинвертирующим и инвертирующим входами, отличающееся тем,что, с целью повышения помехозащищенности, в него введены регулируемый стабилизатор тока, второй источник питания и диодный оптрон, фотодиод которого включен в одно из плеч измерительного моста, входы питания регулируемого стабилизатора токасоединены с первой и второй шинами второго источника питания, а выход - с первой шиной второго источника питания черезпараллельно включенные резистивный измеритель параметров физических величин исветодиод оптрона.2. Устройство по п.1, отличающееся тем,что регулируемый стабилизатор тока выполнен на первом и втором транзисторах,первом, втором резисторах и третьем переменном резисторе, первый вывод которогоявляется первым выводом питания стабилизатора тока, а второй объединен с третьими соединен с коллектором первого транзистора и с базами первого и второго тран- азисторов, коллектор второго транзистора яв- фляется выходом регулируемого стабилиза- уутора тока, эммитеры первого и второго %фФтранзисторов соединены с первыми выво- фдами соответственно первого и второго резисторов, вторые выводы которых объеди нены и являются вторым выводом питаниярегулируемого стабилизатора тока,1196930 Составитель В. Гусев Техред И. Верес Корректор А. Зимокосов Тираж 610 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская наб., д, 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор И. НиколайчукЗаказ 7568/51 1Изобретение относится к сигнализации и может быть использовано в системах сигнализации параметров физических величин.Целью изобретения является повышение помехозащищенности устройства.На чертеже представлена принципиальная схема устройства.Устройство содержит измерительный мост 1, выполненный на резисторе 2, переменном резисторе 3 и фотодиоде 4 диодного оптрона 5, компаратор 6, регулируемый стабилизатор 7 тока, выполненный на транзисторах 8 и 9, и переменном резисторе 10 и резисторах 11 и 12, резистивный измеритель 13 параметров физических величин, светодиод 14 диодного оптрона 5 и источники 15 и 16 питания, 15Устройство сигнализации параметров физических величин при превышении заданного уровня работает следующим образом.Переменный резистор 10 задает величину тока 1, который протекает через параллельно включенные резисторный измеритель 13 и светодиод"14. Ток 1 распределяется между резистивным измерителем 13 и светодиодом 14 на токи 11 и 12. Под воздействием параметров физических величин резистивный измеритель 13 изменяет свое сопротивление, в результате чего ток 11 увеличивается (уменьшается). Но так как сумма токов 11 +52=3 остается постоянной и определяется резистором 10, ток 32 уменьшается (увеличивается). В результате этого поток излучения светодиода 14 уменьшается (увеличивается), и соответственно изменяется ток, протекающий через фотодиод 4. При определенном значении параметра физической величины компаратор 6 переключается и формирует сигнал превышения заданного уровня, Переменный резистор 3 используется для настройки на требуемое значение параметра физической величины, при котором должен быть сформирован сигнал превышения заданного уровня.
СмотретьЗаявка
3764466, 28.06.1984
СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ Г. МОГИЛЕВ
ЯКИМЕНКО ГЕННАДИЙ АНАТОЛЬЕВИЧ, ДУРМАШКИН ЭДУАРД ЛЬВОВИЧ
МПК / Метки
МПК: G08B 23/00
Метки: величин, заданного, параметров, превышении, сигнализации, уровня, физических
Опубликовано: 07.12.1985
