Устройство для сигнализации и регулирования технологических параметров

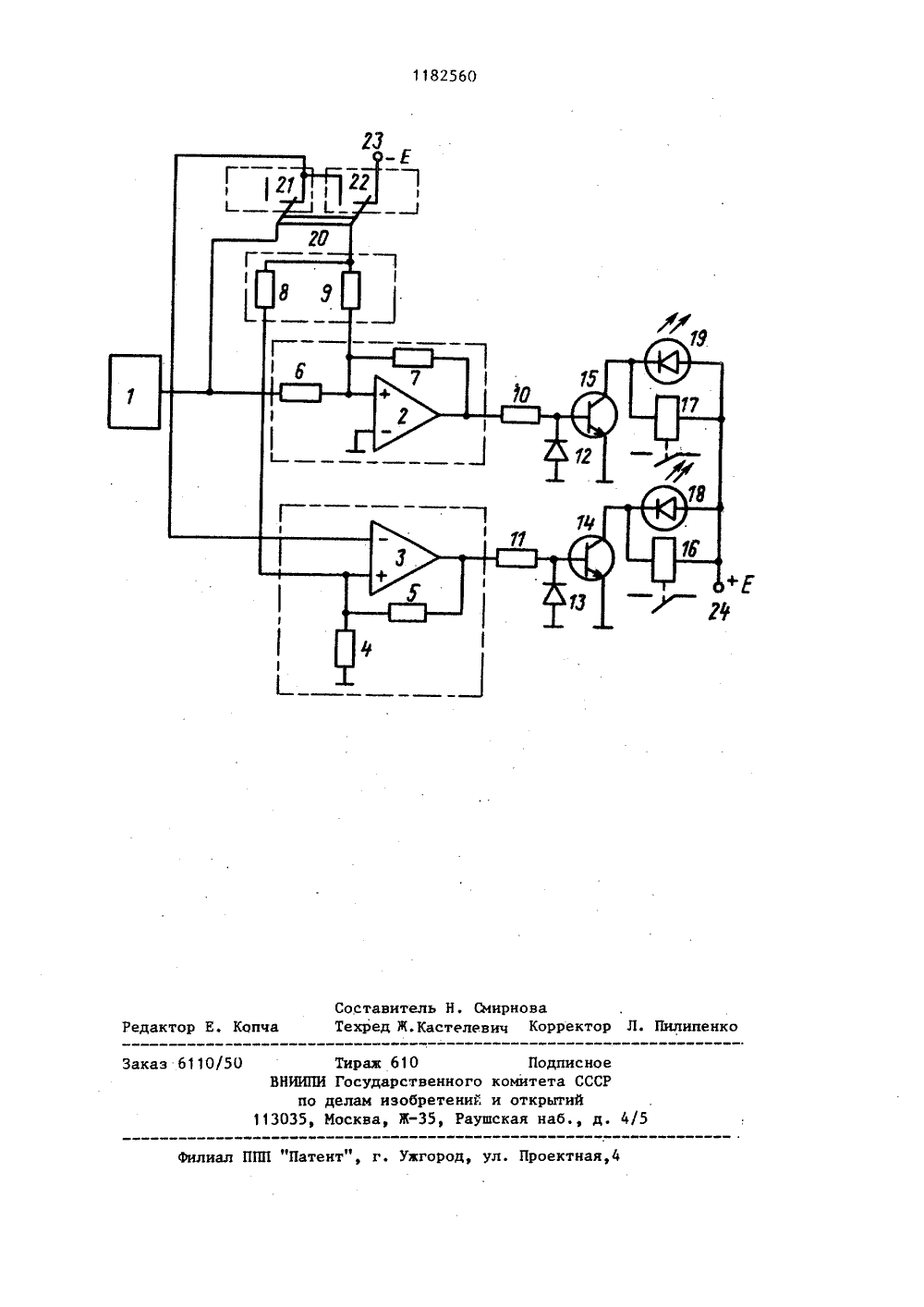

/О 4 С 0 САНИЕ ИЗОБРЕТЕНИ ЬСТ К АВТОРСХОМУ.(71) Специальное бюро по приборост о У 3 мен кое в и С.М. онструкто оению.С. и др. Холо М.: Пищевая 71, .с. 130-136, регулятор темпеым прерывателем. матизация произс. 21-22. ратуры со встрое Механизация и ав водства, 1982, У еУДАРСТВЕКНЫЙ КОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54)(57) УСТРОЙСТВО ДЛЯ СИГНАЛИЗАЦИИ И РЕГУЛИРОВАНИЯ ТЕХНОЛОГИЧЕСКИХПАРАМЕТРОВ, содержащее датчик, выход которого через первый резисторподключен к первому входу первогооперационного усилителя, выход которого через второй резистор соединен с первым выводом третьего резистора и с первым собственным входом,а через четвертый резистор - с базойпервого транзистора, которая черезпервый диод подключена к шине нулевого потенциала, к второму входупервого операционного усилителя,кэмиттеру второго транзистора и кэмиттеру первого транзистора,коллектор которого через параллельнсоединенные первый светодиод и обмотку первого реле подключен к источнику питания, который черезпараллельно соединенные второй светодиод и обмотку второго реле подключен к коллектору второго транзисгора, база которого через второйдиод подключена к шине нулевогопотенциала, а через пятый резистор - к выходу второго операционного усилителя, который через шестойрезистор соединен с собственно первым входом, с первым выводом седьмого резистора и с первым выводомвосьмого резистора, источник опорного напряжения, о т л и ч а ю щ е с я тем, что, с целью расширения области применения устройства,внего введен переключатель, второйвход второго операционного усилителя соединен с первым выводом переключающего контакта переключателя,который через размыкающий контактпереключателя подключен к выходудатчика, источник опорного напряжения соединен с вторым выводом перекаочающего контакта переключателя,третий вывод которого подключен квторым выводам третьего и восьмогорезисторов, второй вывод седьмогорезистора соединен с шиной нулевогоИзобретение относится к элементам электронной автоматики приборостроения и может быть использовано в системах ачтоматического управления технологическими процессами и в системах кондиционирования воздуха как в качестве универсального двух- позиционного устройства с симметричным относительно заданного значения, прямым и инверсным выходом сигнализации и регулирования, так и трех- позиционного сигнализирующего и регулирующего устройства, например, в автономных кондиционерах круглогодичного пользования.Известно устройство для сигнализации и регулирования технологических параметров, содержащее датчик, два усилителя, два реле, источник питания (1 1.Недостатком этого устройства является то, что оно не обеспечивает двухпозиционного симметричного относительно заданного значения прямого и инверсного выходов сигнализации и регулирования, т.е. устройство имеет ограниченную область применения.Наиболее близким по технической сущности к изобретению является устройство для сигнализации и регулирования технологических параметров, содержащее датчик, выход кото-рого через первый резистор подключен к первому входу первого операционного усилителя,а через второй резистор - к первому входу второго операционного усилителя, выход которого через третий резистор соединен с базой первого транзистора, которая через первый диод подключена к эмиттерам первого и второго транзистора, к вторым входам первого и второго операционных усилителей и к шине нулевого потенциала, кото- рая через второй диод соединена с базой второго транзистора, которая через четвертый резистор подключена к выходу второго операционного усилителя, первый вход которого через пятый резистор соединен с первым источником опорного напряжения,второй источник опорного напряжения через шестой резистор подключен к первому входу первого операционного усилителя, коллекторы каждого из транзисторов через соответствующие параллельно включенные первые свето, 82560 гдиод и реле и вторые светодиод и реле подключены к источнику питания, выход первого операционного усилителя через седьмой резистор подключен к собственному первому входу, выход второго операционного усилителя подключен к собственному первому входу 2 .Однако известное устройство име ет ограниченную область применения. 2035404555 Цель изобретения в .расширение области применения устройства.Поставленная цель достигается тем, что в устройство для сигнализации и регулирования технологических параметров, содержащее датчик, выход которого через первый резистор подключен к первому входу первого операционного усилителя, выход которого через второй резистор соединен с первым выводом третьего резистора и с первым собственным входом, а через четвертый резистор с базой первого транзистора, которая череэ первый диод подключена к шине нулевого потенциала, к второму входу первого операционного усилителя, к эмиттеру второго транзистора и к эмиттеру первого транзистора, коллектор которого через параллельно соединенные первый светодиод и обмотку первого реле подключен к источнику питания, который через параллельно соединенные второй светодиод и обмотку второго реле подключен к коллектору второго транзистора, база которого через второй диод подключена к шине нулевого потенциала, а через пятый резистор - к выходу второго операционного усилителя, который через шестой резистор соединен с собственным первым входом, с первым выводом седьмого резистора и с первым выводом восьмого резистора, источник опорного напряжения, введен переключатель, второй вход второго операционного усилителя соединен с первым выводом переключающего контакта переключателя, который через размыкающий контакт переключателя подключен к выходу датчика, источник опорного напряжения соединен с вторым выводом переключающего контакта переключателя, третий вывод которого подключен к вторым выводам третьего и восьмого резисторов, второй выводседьмого резистора соединен с шиной нулевого потенциала.На чертеже изображена схема устройства для сигнализации и регулирования технологических параметров.Устрочство содержит датчик 1, операционные усилители 2 и 3, резисторы 4-11, диоды 12 и 13,транзисторы 14 и 15, реле 16 и 17, светодиоды 18 и 19, переключатель 20 с размыкающим контактом 21 и переключающим контактом 22, источник 23 опорного напряжения, источник 24 питанияОперационные усилители 2 и 3 совместно с резисторами 4-9 выпол. няют функции компараторов.Устройство работает следующим образом.В правом (на чертеже) положении переключателя 20 устройство обеспе.- чивает трехпозиционный выход сигнализации и регулирования.В этом режиме, если .сигнал с датчика 1 меньше порога срабатывания компараторов, транзисторы 14 и 15 заперты, светодиоды 18 и 19 не светятся, обмотки реле 16 и 17 обесточены. Если сигнал датчика 1 превышает пороговое срабатывание компараторов, то в зависимости от полярности сигнала отпирается транзистор 14 или 15, светится светодиод 18 или 19, и срабатывает реле 17 или 16.В левом (на чертеже) положении переключателя 20 устройство обеспечивает двухпозиционный выход сигнализации и регулирования. 11825604Если в начальный момент временис датчика 1 поступает сигнал положительной полярности величиной болеевеличины порога срабатывания компаратора на операционном усилителе 2,то с выхода этого компаратора поступает сигнал положительной полярности, светодиод 19 сигнализируетоб отклонении регулируемого парамет О ра от заданного значения, релевключено. Сигнал положительной полярности с общей точки резисторов 8 и 9, равный сумме сигналов с.датчика 1 и положительной обратной 15 связи с компаратора на операционномусилителе 2, поступает на инверти.рующий вход другого компаратора наоперационном усилителе 3, приэтом светодиод 18 и реле 16 отклю 2 б чены. При появлении с датчика 1 сигнала отрицательной полярности величиной, больше порога срабатывания д компаратора на операционном усилителе 2, на его выходе появляетсясигнал отрицательной полярности -светодиод 19 и реле 17 отключаются.На общей точке резисторов 8 и 9 появляется сигнал отрицательной полярности, равный сумме сигналов с датчика 1 и положительной обратнойсвязи с компаратора на операционномусилителе, заведомо больший порога 35срабатывания компаратора на операционном усилителе 3, на его выходепоявляется сигнал положительнойполярности, включаются светодиод18 и реле 16.1182560 ставитель Н. См хред Ж,Кастелев в ор Л ипенко едактор Е. Копч аказ 6110/5 Филиал ППП "Патент", г. Ултород, ул. Проектн Тирам 610 Подл ВНИИПИ Государственного комитетапо делам изобретений и открыт 3035, Москва, Ж, Раушская наб сноеСССРй
