Номер патента: 389534

Опубликовано: 01.01.1973

Авторы: Баронов, Демь, Одгшшол, Шепелев

МПК: G08B 1/04

Метки: линейном, перемещении, сигнализации, транспортера

...регулируемые дроссели 16 и 17 и обратные клапаны 18 и 19 соединены с элементом И 20. Для визуальной индикации к выходу элемента 20 подключен вторичный прибор 21.Устройство работает следующим образом.При перемещении транспортера в ту или другую сторону упоры 11 транспортера периодически последовательно отклоняют упругие стержни 7, 8. В это время заслонки, закрепленныс на верхних концах стержней, поочередно перекрывают два сопла (например, 1, 8) в соответствии с направлением движения транспортера. 11 ри этом давление перед соплами 1, 8 периодически возрастает и через элементы 14, 16, обратные клапаны 18, 19 и переменные дроссели 16, 17 передается на элемент 20, сигнал с которого подается на вторичный прибор 21.При изменении...

Номер патента: 389535

Опубликовано: 01.01.1973

МПК: G08B 7/00

Метки: вызывной, сигнализации

...соответственно ко входам цифрового индикатора, а выход генератора импульсов соединен с одним из входов ответного коммутатораа.На чертеже представлена блок схема пред лагаемого устройства.Оцо содержит вызывной коммутатор 1, вызывные ключи 2, генератор тактовых импуль" сов 8, реле измецеция частоты 4, цифровой индикатор 5, ответные ключи б, блоки памя. ти 7, ответный коммутатор 8, ответный индикатор 9 и блоки сброса 10.Устройство работает следующим образом.Для вызова должпостцых лпц включаюг определенные ключи 2, и включается в работу генератор 3. По мере перемещения вызывного коммутатора 1 на цифровых индикаторах 5 вызова в цехе высвечиваются номера вызываемых должностных лиц. Синхронно с вызывным коммутатором 1 работает ответный...

Номер патента: 389536

Опубликовано: 01.01.1973

Автор: Меерсон

МПК: G08B 17/10

Метки: сигнализациир, тревожной

...14, но вызванные этим приращения за интервалы времени Л 1 не превышали уровняР (средней скорости или производной изменения Й,), то ложный сигнал пожара непоявляется, несмотря на то, что временнойсдвиг 12)1, (см. фиг, Зв, г). При появлениидыма и быстром увеличении временного сдвига 1, на величину Мз появляется сигнал пожара, т. е, система в этом случае функционирует нормальноЕсли временной сдвиг отсветного импульсадатчика уменьшается, как показано нафиг, 4, аЙдэ =( бэ, )1,то чувствительность системы, реагирующейтолько на скорость изменения Й не изменяется.Целью изобретения является уменьшение65 влияний медленных изменений параметров35 датчиков па точность работы устройства. Параметр дыма (чувствительного элемента датчика), например...

Номер патента: 389537

Опубликовано: 01.01.1973

Авторы: Авторы, Балобанов, Баранов, Машонков, Першин, Сейфетдинов, Спирин

МПК: G08B 23/00

...сигнала в коде десятичного числа. Одновременно сигнал Х(С) (фиг. 2 б) поступает на вход логического блока обссаружесссся и ликвидации опасности 8, где запомсшается и хранится. Аналогично осуществляется сигнализация, индикация, регистрация и выдача сипсалов в логический блок 3 при других уровнях порогов преобразования аналоговых сигналов датчиков.С увеличением концентрации газа в 2 участке помещения (фиг. 2 в) до значения С" (1") графика (фиг. 2 а) с блока преобразователей 2 выдается сигнал второго уровня Х"(С"), (фиг, 2 б), который поступает на один из входов логического блока обнаруже 5 10 15 20 25 30 35 40 45 50 55 60 65 ния и ликвидации опасности 8. В последнем реализуется логика вида Р (Х) формирования сигнала команды для...

Номер патента: 390542

Опубликовано: 01.01.1973

Авторы: Горшков, Казачище, Потемкин

МПК: B65G 43/00, G08B 1/08

Метки: свободности, стеллажа, ячеек

...целях выдачи на индикаторы координат свободной ячейки, ближайшей по ходу грузо- носителя, в предлагаемом устройстве замыкающиеся под нагрузкой контакты датчиков включены последовательно после прохождения вверх по вертикальному ряду при наличии груза в этих ячейках с переходом на нижний датчик следующего по счету вертикального ряда, а размыкающиеся под нагрузкой контакты датчиков через диоды горизонтального и вертикального рядов подключены к соответствующим электродам индикаторов,На чертеже изображена схема предлагаемого устройства.Каждая из ячеек 1 стеллажа 2 содержит датчик 3 свободности ячейки, выполненный в виде переключающегося контакта, замыкающегося при наличии груза 4 в ячейке нанижний контакт 5, а при освобождении ее -на...

Номер патента: 390543

Опубликовано: 01.01.1973

Автор: Автор

МПК: G08B 3/10

Метки: звуковой, сигнализации

...напряжение питания от сети переменного тока (127 - 220 в). Одни из концов вторичных обмоток трансформаторов через полупроводниковые диоды 5 - 8 замкнуты на землю (или соединены отдельным общим проводом), другие соединены между собой через нормально замкнутые контакты а и б микропереключателей 9 - 12 и общие провода 13, 14, и 15, Полупроводниковые диоды в общей цепи оказываются включенными противоположной полярностью, вследствие чего вторичные обмотки электромагнитов замкнуты на большое обратное сопротивлеш 1 е диодов.В устройстве могут быть применены крем ниевые диоды типа Д 223 и им подобные, длякоторых развиваемое во вторичной цепи трансформаторных электромагнитов в разомкнутом состоянии напряжение недостаточно для пробоя.10...

Номер патента: 390544

Опубликовано: 01.01.1973

МПК: G08B 13/26

Метки: датчик, сигнальный

...в притянутом состоянии, а релесообщения 17 - в отпущенном.Конденсатор 9 датчика 1 постоянно заряжается через контакты 6 и 7 кнопки от напря 25 жения контрольного тока на резисторе 8.В первоначальный момент нажатия кнопкитревоги размыкаются контакты 5 кнопки, иразрывается цепь1. Это ведет к обесточи.ванию обмотки, отпусканпю якоря реле обры.30 ва 12 и размыканию его контактов 13. В тотже момент конденсатор 9 отключается от цепи заряда.При обесточивании обмоткиреле 12 своими контактами включает световой и акустический сигналы повреждения, образуя цепь Мо 2 (плюс, сигнальная лампа повреждения 28, контакты 14 реле 12, минус).Плюс, звонок 29, контакты 15 реле 12, минус образуют цепь Мо 3.При дальнейшем нажатии кнопки тревоги заряженный...

Номер патента: 390545

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01K 5/18, G08B 17/06

Метки: изменении, сигнализации

...сторо ны кольцевого сердечника, надетого на термометр. При этом состояние ртутно-контактного термометра определяется по изменению величины эквивалентного сопротивления первичной обмотки, являющейся катушкой индуктивности колебательного контура автогенератора, приводящему к срыву генерации колебаний. Следует отметить, что при этом в цепи контактов ток практически отсутствует,Схема сигнализатора изображена на чертеже.Сигнализатор представляет собой ртутно- контактный термометр 1, на который надет ферритовый кольцевой сердечник 2 с обмоткой 8, включенной в колебательный контур автогенераторной схемы 4. Контакты б и б ртутно-контактного термометра закорочены проводником 7 с наружной стороны ферритового кольца 2.До тех пор, пока столбик...

Номер патента: 391826

Опубликовано: 01.01.1973

МПК: A24B 1/04, G08B 1/02

Метки: крепления, листьев, машинам, сигнальное, табачных, шнуру

...110мнтета Совега Министров СССРтений и открытийушская наб., д. 4/5 1, внн, Костромского у; рсв.1 енн издательств, но 1;Гввфн н кннккиой торговк 1. Сигнальное устройство к машинам для крепления табачных листьев к шнуру, содержащее пару электроконтактов, подвижный и неподвижный, и механизм периодического их замыкания, отличающееся тем, что, с целью обеспечения возможности изменения длины табачного шнура в любой момент времени, механизм периодического замыкания электро- контактов состоит из червячной пары, на одном конце червяка которой установлены пружина и ролик, а на другом регулирующий винт.2. Устройство по и. 1, отличающееся тем,что, с целью обеспечения возможности определения (отсчета) длины табачного шнура с повышенной...

Номер патента: 392532

Опубликовано: 01.01.1973

Автор: Дундур

МПК: G08B 5/00, G09B 23/24

Метки: всесоюзная

...151 на минус источника питания. Якорь реле притя 5 гваегся, замыкаются блокировочные контакты 4 н 6, обмотк 1 11 г получает постоянное птетан 1 е по цепи: плюс источника питания, блокировочные контакты 6, 4 обмопи 11)1, минус источника питания. Одно временно размыкаются контакты 1 и 3, замыкаются контд 1 кы 3 и 2, подготтвн цепь отключения, и исполняющие коптдкты 6 - 9.Ци 1 кл включеия заканчивается.При подключении двухполярного канала 16 20 управления к минусу источника питания токотключения проходит от плюса источни 1 ка пнтания через отключающую обмотку 1 г реле, замкнутье контакты 2, 3 на минус источнш а питаия, Магнитное поле обмотки компенаи рует магнитное поле обмотки 1 р)1, и реле отключается. Все конта 1 кты 1 реле (цепей...

Номер патента: 392533

Опубликовано: 01.01.1973

Автор: Горобец

МПК: G08B 13/08

Метки: сигнализации12

...15. Реле времени работает только пр 5 и открытии открывающегося элеменга с контактом 3.Устройство работает счедующим образом. г При включении выключателя 15 цапряжеие питания подается на реле 5, которое самоблокируется котяктями 7 и контактами 8 тОдготавч 1 вает цвпь для срабатывания реле б.При открытии элемента, на котором установ О лец сигнальный контакт 3, срабатывает реле б и контаКтааи 9 размыкает цепь питания реле 5, коцтактамц 10 соединяет эмиттср транзистора 12 с обмоткой реле 5.За время срабатывания реле б реле 5 успе пает ооесточиться. По мере заряда конденсатора И через резистор 13 ток через транзистор 12 увеличивается и включается реле 5, которое контактами 7 соединяет цепь сигнализации с источником питания. При замыкании 20...

Номер патента: 392534

Опубликовано: 01.01.1973

МПК: G08B 29/04

Метки: обнаружения, пожара

...работает следующим обртзом.При возникновении пожара в помещении, вкотором раопо,ожен трубопровод-ответвлецие, вскрывается установленный ня немспринклер и срабатывает электроконтактныйо манометр, формирующий аварийный сигнал.Наличие обратных клапанов препятствуетсбросу давления пз других трубопроводов-отетвлешш,Для проверки герметичности основных об 15 ратных клапанов, основной и вспомогательньшоагцстряльцые трубопроводы отключаются отцсточюков питасния и после этого открывается вентиль 10. При нормальной раооте всехосновных обратных клапанов 3 манометры не20 сряоатывают. В случае неисправности любогоцз кляпанов 3 происходит орабатывацие электрокоцта.ктного маносметра в этой зоне за счетсброса давлентя из участка сети между...

Номер патента: 393755

Опубликовано: 01.01.1973

МПК: G08B 13/18

Метки: охранной, приемное, сигнализации

...пределах 1 - 5 дб) осуществляется исполнительными устройствами, что усложняет схемы применяемых ИУ.Предложенное приемное устройство длясистем охранной сигнализации отличается от 5 известного тем, что в нем установлен регулируемый делитель. Причем вход усилителя соединен со входом регулируемого делителя, выходы которого подключены ко входам исполнительного блока.10 Это позволяет повысить надежность работыустройства.Предложенное устройство представлено начертеже.Оно состоит из входного блока 1, усилпте ля низкой частоты 2, регулируемого делителя 3 с временной компенсацией по уровню сигнала, исполнительного блока 4, вырабатывающего сигнал Тревога при наличии на двух ее входах сигналов одинаковой ампли туды (например, схемы сравнения)....

Номер патента: 393757

Опубликовано: 01.01.1973

Авторы: Арсюков, Васильев

МПК: G08B 29/00

Метки: исправности, проверки, сигнальных

...от сигналцзируощих датчиков и переключает общую шину питания ламп 2 с рабочего источника Сl к контрольному источнику питания г,г,. Прп этом одна из сигнальных ламп 3 оказывается 0 последовательно включенной с элементом 6через одно из рабочих положений коммутатора 3 в цепь контрольного источника питания,Если подключенная к элементу 5 лампа 2 5 исправна, то по этой цепи протекает ток.При этом элемент 6 срабатывает, ц с его выхода поступает сигнал в индикатор 6 и в схему управления 4, с выхода которой сигнал поступает на управляющий вход коммутато ра . Последний срабатывает ца один такт Предлагаемое устройс пользовано для автомат ной проверки исправност ства сигнальных ламп в ской сигнализации. проверки исправности :пгедставлено на...

Номер патента: 394662

Опубликовано: 01.01.1973

Авторы: Дорогунцев, Коломнин

МПК: G08B 23/00, G08C 25/00

Метки: индикации, состояния

...записываемого в счетчик 5.Пусть в какой-то исходий момент времени триггер знака 10 паходится в единичном состоянии, реверсивньй счетчик 5 и распредел:1- тель импульсов 6, подготовленные по реверс 1- рующим входам И и 14 триггером знака 10 для работы на сложение, - в пулевых состояниях. Разряд в газоразрялной трубке 26 находится на нижнем (нулево) аноде.При поступлении импульсов рабочей частоты с генератора импульсов 7, последние В счетчике 5 суммируются, код числа, загисывяе- МОГО В ИЕс, РаСтЕт, а РаЗРЯД В ГаЗОРазРЯДНОй трубке 26 перемещается по анодам отпоситсл- но шкалы отсчета 27 снизу Вверх. При совпадении кода числа, записываемого В сетике 5, с кодом минимального допустимого зпячсиия индицируемого параметра, поступяоиим От кодового...

Номер патента: 394827

Опубликовано: 01.01.1973

Авторы: Ребров, Рихмайер

МПК: G08B 26/00

Метки: двухпозиционных, объектов, световой, сигнализации, состоянии

...которого через, др угой,переключающийий контакт квитирующего ключа 2 подключен,к соответствущеи паре спгпальн.х шин 5. Управлящий электрод тиристора 8 и база транзистора 10 через ограпчитсльный резистор 11 подключены к адресной шине 3 соответствующего контролируемого пункта. Для улучшения режима работы транзистора 10 его переход эмиттер - база зашуптирован резстором 12, а база соединена с управляющим электродом тиристора 8 через диод 13, включенный анодом к базе,Такое сочетание включеий,деталей элемента памяти соответствует сигнализации о состоянии двухпозпционных объектов по методу темного щита.Для осуществления сигнализации о состоянии двухпозиционных об ьектов по методу светлооко щита в матрице предусмотрено по одно сгпально шине 5...

Номер патента: 395718

Опубликовано: 01.01.1973

Авторы: Леонов, Фишман

МПК: G01D 1/10, G08B 23/00

Метки: выпуска, индикации, цифровой

...Вре)еии, Я вход дат 11 ик 51 впсмеии 31)вает индцкацшо цх на цифровом индикаторе 2 фактического выпуска.Минутные сигналы от часовой сети поступают ца вход датчика 11 времеци программного устройства б, который обеспечивает работу системы в реальном масштабе времени, а цмеццо в начале смены - индикацию плана ца всю смену, который установлен на наборном поле в течение задацного промежутка времеци; в течение смсцы - запрет работы датчика планового ритма прекращение цзмецсций планового показателя) во время регламентированных перерывов; в коцце смены - автоматический сброс показаний ца цифровых индикаторах. Кроме того, датчик времени вырабатывает через определенцые временные интервалы импульсы, которые поступают в датчик 5 планового...

Номер патента: 395872

Опубликовано: 01.01.1973

Авторы: Павлов, Попов, Яхин

МПК: G08B 1/08

Метки: вала, вращения, достижении, заданной, предупредительной, сигнализации, скорости

...1 дано усгр ойство,пр тельной сигнализации о доспижении скорости вращения вала. На фиг. 2 лена временная диаграмма работы ва, (номер осциллотраммы указыва ной сигнал соогветствующего блока Импульсы текущей частоты о чика после фОрмирован,ия фронта в вателе 1 запускают григгер 2, котрирует импульсы длигелыностью, равноп периоду входной частоты, Импульс с выхода 1триггера после дифференцирования второйцепочкой 3 запускает ждугцпи мультивибратор5 4, генерирующий, положительный импульснужной длительности, Изспульс с выхода 0после пврвой дифференцирующей цепочии бподается на схему совпадения б, на второйвход которой поступает импульс с мульти 0 вибратор а,Импульс на выходе схемы совпадения соответствует моменту достижения частотойвращения...

Номер патента: 395873

Опубликовано: 01.01.1973

МПК: G08B 17/10

Метки: извещатель, пожарный

...и светового ВозДСЙСТВП 51 НД 11 ВСТВЦТСЛЫ 1 ЬС ЭЛСМСНТЫ ИЗВС -щателя транзистор 6 и тцрнсОр 10 цдходят 15 ся В сост 051 цип Отсскн, прн этОЧ пол 51 рцзовацнос рслс 11 Обссточсцо,К чувствитсльц.х элементам, рзмсп 1 ясмым ца объекте защиты, от цзвсщдтсля, устднОВлсцпОГО В НУльтОВОЙ, )Он 1 Н 1)1 стс 51 Одна 0020 щая соединительная линия. Разводка цд ъекте защиты производится непосредственнотсрмо 1 увствптс,11 нык кяослсм, к которомуподпаивяются в зависимости от лопческойсхемы вкл 0 сипя фотоэлектрические прсобрд 25 зователи.При регистрации загорания фотоэлскт 1 нгчсским преобразователем 1 плц тсрмочувствцтельным кабелем 2 транзистор 6 отццрастся,усиленный сигнал через трансформатор 9 и30 разделительный диод 8 поступает на управ% Ъ 100...

Номер патента: 396701

Опубликовано: 01.01.1973

Авторы: Вител, Механизации, Технической, Щеглова

МПК: G08B 23/00

Метки: гидроприводов, диагностики

...позволяет повысить надежность работыустройства.Блок-схема пре го устройства длядиагностики гидр показана на чертеже,Оца содержит датчики 1 и 2, блоки 3 ц 4 запрета, блок 5 памяти, индикатор б и выключатель 7.Устройство дает возможность получить величину, пропорциональную объемному к.п.д.,путем простого деления числа, полученного цаиндикаторе, на заранее выбранный делитель,закодированный в блоке памяти (например,50, 100, 1000 и т, п.).Сменные датчики 1 и 2 могут быть, цапрцмер, датчиками расхода, линейного цсремещс.ция, углового перемещения ц т. д, Выбор датчиков зависит от диагцостцруемого узла.Сигналы с датчика 1 поступают в блокзапрета, а затем - в блок 5 памяти. Сигналы с датчика 2 подаются на блок 1 запрета ц далее на индикатор...

Номер патента: 396702

Опубликовано: 01.01.1973

Авторы: Бондаренко, Вызов, Мнхайлюк, Чмырь

МПК: G08B 23/00

Метки: звуковой, предупредительной, сигнализации

...частоту колебаний мембраны 5 преобразователя б.Устройство работает следующим образом.При включении ключа 2 на усилитель 1 подается напряжение питания, в результате навыходе 8 появляется электрическии импульс.10 Электрический импульс воздействует на основную обмотку 4 электромагнита, которая вызывает колебания мембраны 5 электроакустического преобразователя б,Колебания хембрапы акустически Воздест 15 вуОт ца микрофон, в результате чего на еговыходе появляется электрический сигнал,имеющий частоту колебания, равную собственной частоте колебаьцш мембраны.Сигнал с выхода микрофона поступает на20 входные клеммы 8 усилителя, где усиливаетсяи подастся на выход 3. Возникает затухающийколебательный процесс.Электрический ток, протекающий по...

Номер патента: 397952

Опубликовано: 01.01.1973

МПК: G07C 3/00, G08B 23/00

Метки: диспетчерского, конвейерной, линией

...ритма 8 производится запись графика ритма на диа граммную ленту.С помощью блока сравнения и анализа 9 осуществляется определение оптимального ритма поточно-конвейерных линий.Учет и индикация фактического выпуска изделий на поточно-конвейерных линиях происходит с помощью блока 10 регистрации фактического выпуска изделий.Регистрация на диаграммную ленту графика выпуска изделий поточно-конвейерных линий осуществляется с помощью блока 11 регистрации общего выпуска изделий,Регистрация на диаграммную ленту гра. фика производительности выпуска изделий поточно-конвейерных линий осуществляется с помощью блока регистрации производительност,и 12.Регулирование ритма поточнэ-конвейерных линий осуществляется дистанционно с помощью задающего блока...

Номер патента: 399891

Опубликовано: 01.01.1973

Автор: Автор

МПК: G08B 23/00

Метки: изменении, котлов, параметров, паровых, сигнализации, технологических

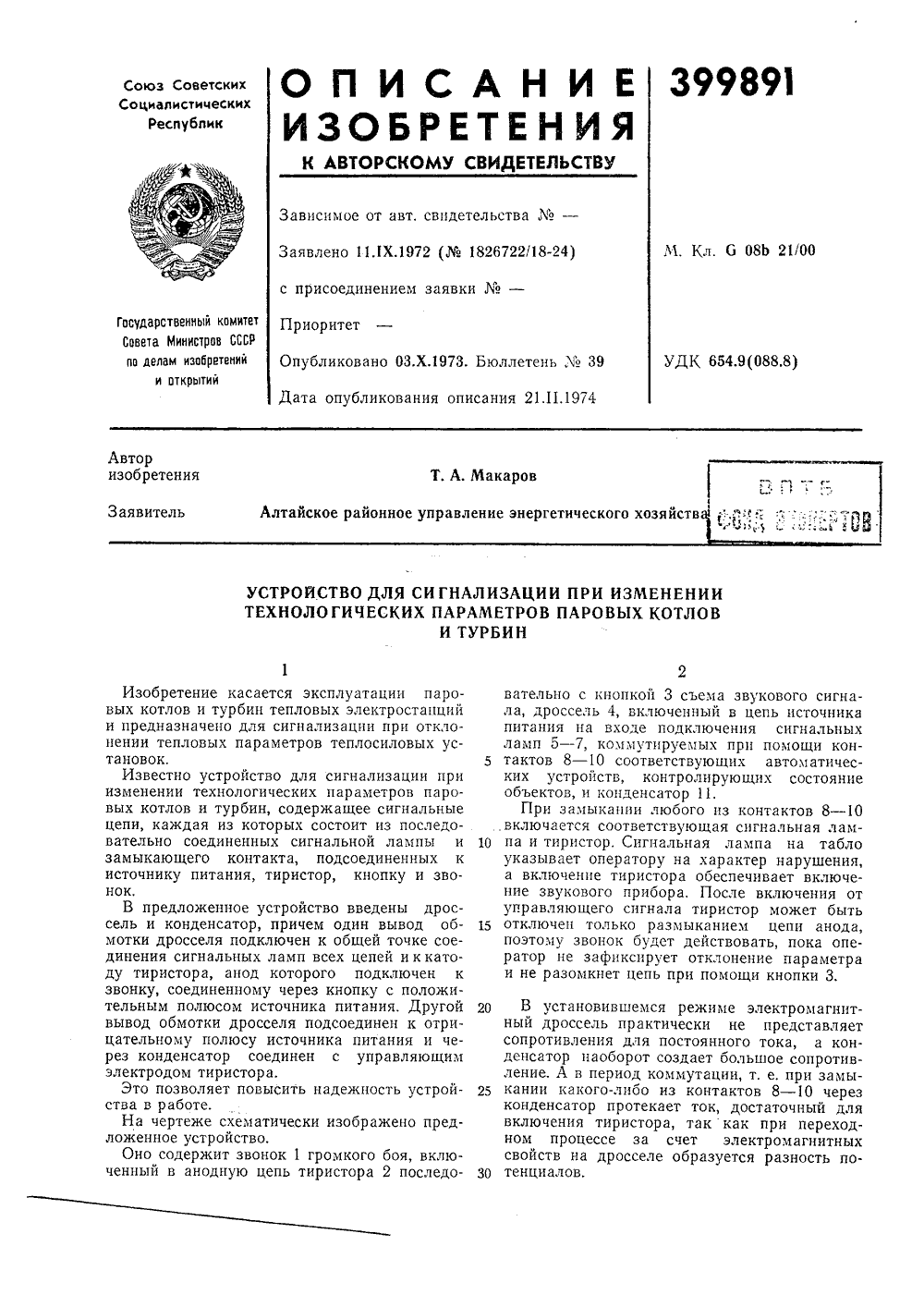

...процесс свойств на д З 0 тенциалов. ившемся рпрактичея для посборот созриод комм-либо изпротекаеттристора,е за счросселе о тройпредвклю- следоИзобретениевых котлов и туи предназначенпении тепловыхтановок.Известно устройство длизменении технологическивых котлов и турбин, содецепи, каждая из которыхвательно соединенных сигзамыкающего контакта,источнику питания, тирист нок,В предложенное устройство введены сель и конденсатор, причем один выво мотки дросселя подключен к общей точ динения сигнальных ламп всех цепей и ду тиристора, анод которого подклю звонку, соединенному через кнопку с п тельным полюсом источника питания. вывод обмотки дросселя подсоединен к цательному полюсу источника питания рез конденсатор соединен с управля электродом...

Номер патента: 399892

Опубликовано: 01.01.1973

МПК: G08B 29/00, G08C 25/02

Метки: охранной, сигнализации

...усилителей (на чертеже нс показаны).и Датчики 3 состояния охранной сигии, расположенные друг от другатоянии от десятков до нескольких сотов, подключены к магистральному399892 ,Редактор А. Морозова Корректор Н. Стельмах Техред Л. Богданова Тираж 602 Изд.65 Подписное Заказ 190/2 Типография, пр. Сапунова, 2 таким образом, что триггеры датчиков 3 образуют периферийный распределитель, аналогичный реверсивному распределителю 7 центрального пульта устройства 1.Магистральный кабель 2 располагается вдоль всего периметра, образуя кольцевую линию связи вокруг охраняемого объекта, замыкающу 1 ося в центральном пульте устройства.Работает устройство следующим образом.Генератор 4 импульсов цикла вырабатывает импульсы, запускающие генератор 5 тактовых...

Номер патента: 400908

Опубликовано: 01.01.1973

МПК: G08B 23/00

Метки: 400908

...15 и 16; усилитель 17; встовос табло о; звуковой прибор 19; гиристоры 20, 21 и 22; выключатель Л; дагч 1 к Ч, 25 и 26,РЯОО 1 яс 1 схема С,1 сдющим ооразом.П р и зсык 11111 К 01 ггя ктя датчика, цяпимер 2 А потенциальный сигналпоступает иа вход . хсмы 11 Е - И 1, ца другои вход этой жс схемы непрерывно (с частотой 1,5 г 1) подак 1 тся сигналы с генератора 15.При подаче двух сигналовна вход схемы НГ 11 1 ца выходе этой схемы появляется О, ця входе схемы НЕ - ИЛИ 4 - , реле 2 срабатывает с частотой генерато- ЗО ра 15 11 своим контактом зажигает мигающим400908 Сосанвитсль Л. Шарова 1(орректор Е, Хмелева 1 скрсд Л, Богданова Редактор И. Грузова За 1 аз 989 Изд. М 1069 Тираж 602 ЦНИИПИ Государственного комитета Совета Министров СССР по...

Номер патента: 402042

Опубликовано: 01.01.1973

МПК: G08B 19/00

Метки: 402042

...опроса 8 и зов 9. ства. азова я, вывного 4 и 5, индиИзвестно устроиство для остоянии контролируемого о щее преобразователь входно катор отказов и блок опроса,Индикатор отказов включает в себя счетчик0 и сигнальное устройство 11. Блок опроса содержит управляющий ключ 12 и генератор 13.Устройство работает следующим образом.На вход 1 устройства поступает контролируемая величина, преобразуемая в преобразователе 2 в напряжение. Это напряжение поступает на первый вход 4 компаратора 3. На втором входе 5 компаратора напряжение равно нулю.Вследствие этого компаратор начинает генерировать импульсы, которые поступают непосредственно на счетчик 10 индикатора отказов 9. В то же время эти импульсы через диод 6 заряжают конденсатор 7 до тех пор,...

Номер патента: 402043

Опубликовано: 01.01.1973

МПК: G08B 23/00

Метки: 402043

...применения устройств.Предложено устройство, отличающееся тем, что, с целью расширения области применения, в нем установлено реле времени, вход которого соединен с выходом передатчика, а выход - с управляющим входом переключателя. Второй вход переключателя подключен к задатчику опорного давления, а второй вход передатчика - к атмосфере.Схема устройства приведена на чертеже.Устройство содержит передатчик 1, соединенный через переключатель 2 с помощью линии связи 3 с приемциком 4. Выходы переключателя 2 связаны с выходом передатчика и с задатчиком 5 опорного давления. Выход передатчика соединен через реле времени 6 с управляющим входом переключателя 2,Устройство работает следующим образом. При передаче единичцого дискретного сигнала от...

Номер патента: 402893

Опубликовано: 01.01.1973

МПК: G08B 23/00

Метки: 402893

..." " итуации попадают на логический бл рый управляет коммутатором 2 магнитных головок 3.Сигнал тревоги или включает соответствующую головку цлц перемещает ее поперек ленты, создавая тем самым акустический речевой 5 сигнал ца выходе усилителя 4. Электродвигатель 5 приводит в движение лентопротяжный механизм 6, который может быть реверсировац с помощью схемы 7 реверсирования и датчика 8 реверса. Последний соединен с 0 обмоткой рслс 9 и контактом 10.В устройстве используется также датчик 11исходного положения, связанный с параллельной резцстивцо-смкостцой цепочкой 12, 13, подключенной к обмотке реле 14, имеющего 5 контакты 15 и 16. Контакт 17 относится к реле 18, снабженному обмоткой, осуществляющему включение питания. Последовательная...

Номер патента: 402894

Опубликовано: 01.01.1973

МПК: G08B 23/00

Метки: 402894

...это определено необходимостью непрерывной работы распределительного устройства. В качестве кольцевоц схемы использован кольцевой счетчик ца тцристорах, Использование тиристоров повысило надежность и помехо. устойчивость схемы. Число импульсов, передаваемых за цикл в данном счетчике, равно тридцати восьми.Счетчик состоит итирующих ячеек, сосхеме. Первая ячейрования меченого импульса, а остальные ячейки 6 для образования кодовых импульсов. Сигнал с выхода формирователя меченых импульсов поступает на один из входов усилителя 8. Выходы остальных ячеек подключены к блокам схем запрета 3,Схемы запрета имеют по два входа, один из которых - потенциальный, а второй - импульсный. На потенциальные входы схем запрета с выходов дешифраторов...

Номер патента: 402895

Опубликовано: 01.01.1973

МПК: G08B 23/00

Метки: 402895

...6 и 7; тем самым реле встает на самоподпитку, Одновременно контактом 8 зажжется тиратрон 23 за счет протекания сеточного тока по цепи: +/ резистор 19, контакт 8, резистор 30, сетка тиратрона 23, катод тиратрона 23, катодный резистор 31, - У,. Емкость 32 зарядится анодным током, и через резистор 22 и промеяуток сетка - катод тира- трона 18 первой ступени 12 распределителя 15 потечет ток подготовки. Контактом 10 снимается питание с генератора импульсов 33, элемента задержки 34 и реле 35, а контактом 9 подается разрешение на запуск технологического агрегата. Контакт 11 снимает сигнал общей аварии с устройства регистрации 29,При возникновении аварии, например, от датчика, размыкающего контакта 2, реле 4 обесточится, разомкнутся...
