Устройство для формирования вычетов по модулю три

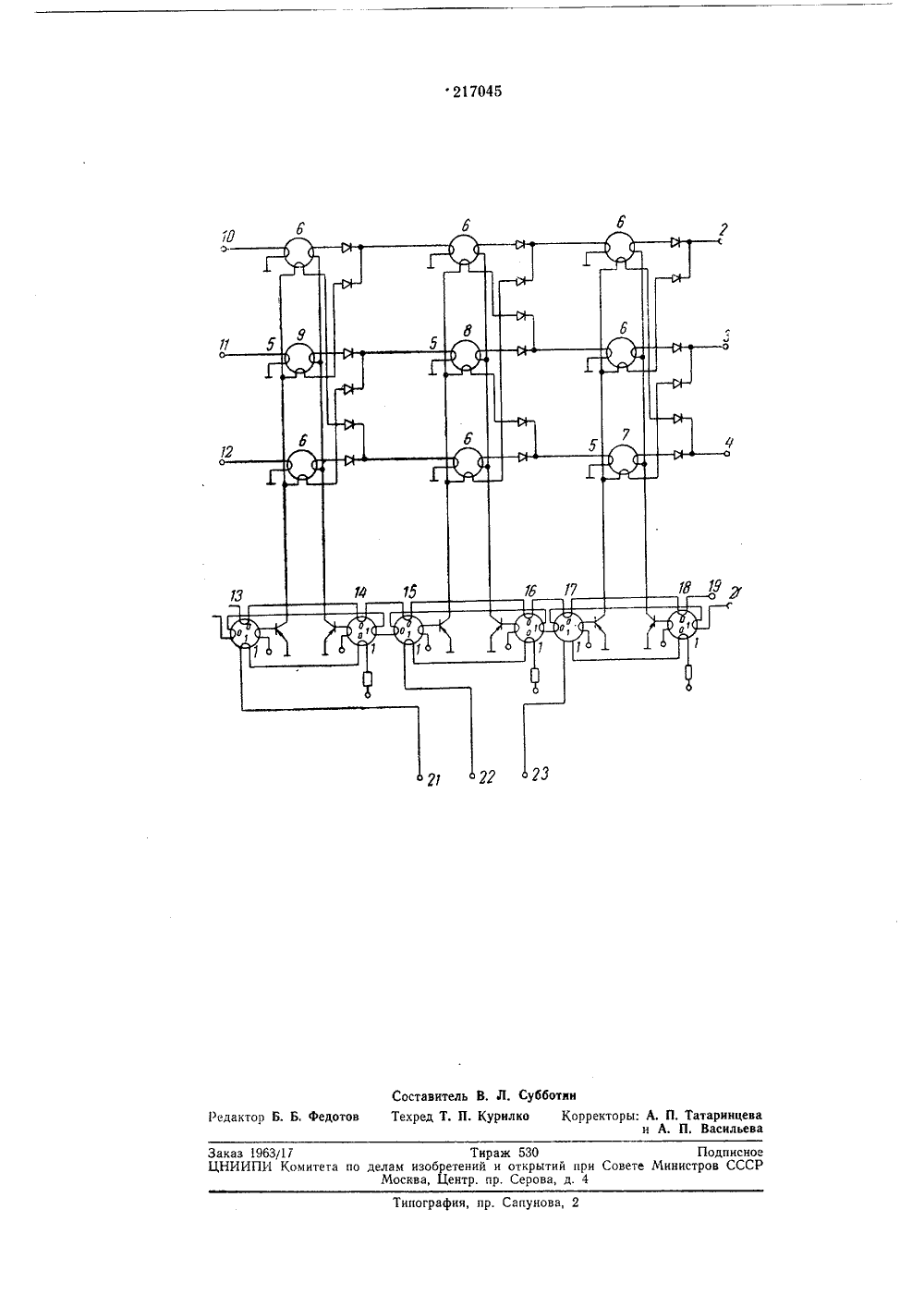

Свюэ Соеетскик Соаиелистическик РеспубликЗависимое от авт, свидетельстваЗаявлено 11 Л.1965 ( 942548/26-24)с присоединением заявкиПриоритет 2 пт 1 ПК 60 Комитет по делам изобретений и открытий ори Совете Министров СССРДК 681 325,63; :681.325.58 (088.8 убликовано 26.17,1968, Бюллетень15 Дата опубликования описания 9.И 1,19 Авторы зобретени остюков, В, Н, Пенькин, Г. В. Рог, С. Щепочкин И. Гильман явитель СТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ВЫЧЕТ ПО МОДУЛЮ ТРИ2 оров передачи 1, 2 тного разряда. Это пожность и быстродейсте уменьшить количестипиальнд же феррит-транзистор, вход 3 1, вход 4 ку 5 трансформатора, логической сети, выход выход 12 2, феррит - 18 приемного региания с ячеек регистра, чеек, 21+1-ю кодовую вую шину 22, 2 й - 1-ю ит О Известно устроиство для формирования вычетов по модулю три, содержащее регистр с с двумя феррит-транзисторными ячейками на разряд с выходами прямым и обратным кодом соответственно и логическую сеть на трансформаторах,Предлагаемое устройство отличается от известных тем, что в нем выход ячейки обратного кода нечетного разряда регистра соединен с обмотками трансформаторов передачи О, 1 и 2, вторые концы которых соответственно связаны с выходными обмотками передачи О, 1 и 2 предыдущего четного разряда. Выход ячейки прямого кода предыдущего нечетного разряда регистра соединен с обмотками трансформаторов передачи О, 1 и 2, вторые концы которых соответственно связаны с выходными обмотками трансформаторов передачи 2, О и 1 предыдущего четного разряда. Выход ячейки обратного кода четного разряда регистра соединен с входными обмотками трансформаторов передачи О, 1 и 2, вторые концы которых соответственно связаны с выходными обмотками трансформаторов передачи О, 1 и 2 предыдущего нечетного разряда. Выход ячейки прямого кода предыдущего четного разряда соединен с обмотками трансформаторов передачи О, 1 и 2, вторые концы которых соответственно подключены к выходным обмоткам трансформа и О предыдущего неч зволит повысить наде вне устройства, а такж 5 во оборудования. На чертеже изобра схема устройства,Устройство содерж ные ячейки 1, вход 2 10 2, выходную обмот трансформаторы б - 9 10 О, выход 11 1,транзисторные ячейки стра, шину 19 считыв 15 шину 20 установки я шину 21, 2 Ь-ю кодо кодовую шину 23, На чертеже изображены три разряда уст- О ройства, В состав устройства входят приемный регистр, образованный феррит-транзисторными ячейками 13 - 18, и логическая сеть, которую составляют трансформаторы б - 9.5 Сигналы, соответствующие значению остатка по модулю три младших (с 1-го по 2 й - 2 включительно) разрядов кода, поступают на один из входов устройства. Суммарное значение остатка с учетом трех рассматриваемых О разрядов поступает на один из выходов,5 10 Логическая сеть образует остаток по модулю три согласно правилу:1. Если рассматриваемый разряд кода имеет весовой коэффициент, равной единице, то к остатку предшествующих младших разрядов добавляется:а) 2, если разряд имеет четный номер, т. е. номер вида 2 й (разряды нумеруются, начиная с первого);б) 1, если разряд имеет нечетный номер, т. е, номер вида 2 Й-+1.11. Если рассматриваемый разряд кода имеет весовой коэффициент, равный нулю, то к остатку младших разрядов добавляется нуль.Работу схемы рассмотрим на конкретном численном примере,Пусть остаток младших разрядов (с 1-го по 2 Й - 2 включительно) по модулю три равен единице (код 001) и в устройство, изображенное на чертеже, поступает код 011. Устройство должно образовать результат согласно сравнению: 001+011= 001 (модуль три), т. е. выдать сигнал на выход 11,Перед подачей кода в устройство сигнал, поступающий на шину 20, устанавливает приемный регистр так, чго феррит-транзисторные ячейки 14, 1 б и 18 оказываются в состоянии 1, а ячейки 13, 15 и 17 - в состоянии О.Затем в некоторый момент времени по кодовым шинам 21, 22 и 23 приходит код 011 (единице соответствует импульс на кодовой шине). После прихода кода ячейки 14, 15 и 17 сказываются в состоянии 1, ячейки 13, 1 б и 18 - в состоянии О.Значение остатка младших разрядов равно единице, что соотвегствует наличию отрицательного импульса на входе 3. Одновременно с этим импульсом на шину 19 поступает сигнал, считывающий код с феррит-транзисторных ячеек. Транзисторы тех ячеек, в которых была единица, в результате считывания оказываются во включенном состоянии, в нашем случае это транзисторы ячеек 14, 15 и 17.Сигнал со входа 3 пройдет через обмотку трансформатора 7 и включенный транзистор ячейки 17. Наведенный в выходной обмотке 5 15 го 25 30 35 40 45 трансформатора 7 сигнал пройдет через обмотку трансформатора 8 и включенный транзистор ячейки 15.Наконец, сигнал с выходной обмотки 5 трансформатора 8 пройдет через обмотку трансформатора 9 и включенный транзистор ячейки 13, выдав сигнал в выходную обмотку 5 трансформатора 9 и тем самым на выход 11,Лналогичным образом может быть рассмотрена работа схемы при других значениях остатка предыдущих разрядов и кода, поступающего в предлагаемое устройство. Предмет изобретенияУстройство для формирования вычетов по модулю три, содержащее регистр с двумя феррит-транзисторными ячейками на разряд с выходами прямым и обратным кодом соответственно, логическую сеть на трансформаторах, отличоющееся тем, что, с целью увеличения его надежности, повышения быстродействия и уменьшения оборудования, в нем выход ячейки обратного кода нечетного разряда регистра соединен с обмотками трансформаторов передачи О, 1 и 2, вторые концы которых соответственно связаны с выходными обмотками передачи О, 1 и 2 предыдущего четного разряда, выход ячейки прямого кода предыдущего нечетного разряда регистра соединен с обмотками трансформаторов передачи О, 1 и 2, вторые концы которых соответственно,связаны с выходными обмотками трансформаторов передачи 2, О и 1 предыдущего четного разряда, выход ячейки обратного кода четного разряда регистра соединен с входными обмотками трансформаторов передачи О, 1 и 2, вторые концы которых соответственно связаны с выходными обмотками трансформаторов передачи О, 1 и 2 предыдущего нечетного разряда, выход ячейки прямого кода предыдущего четного разряда соединен с обмотками трансформаторов передачи О, 1 и 2, вторые концы которых соответственно подключены к выходным обмоткам трансформаторов передачи 1, 2 и О предыдущего нечетного разряда,Составитель В. Л. Субботин Редактор Б. Б, федотов Техред Т. П. Курилко Корректоры: А. П, Татаринцева и А. П, Васильева Заказ 1963/1 Г Тираж 530 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР Москва, Центр. пр. Серова, д. 4Типография, пр, Сапунова, 2
