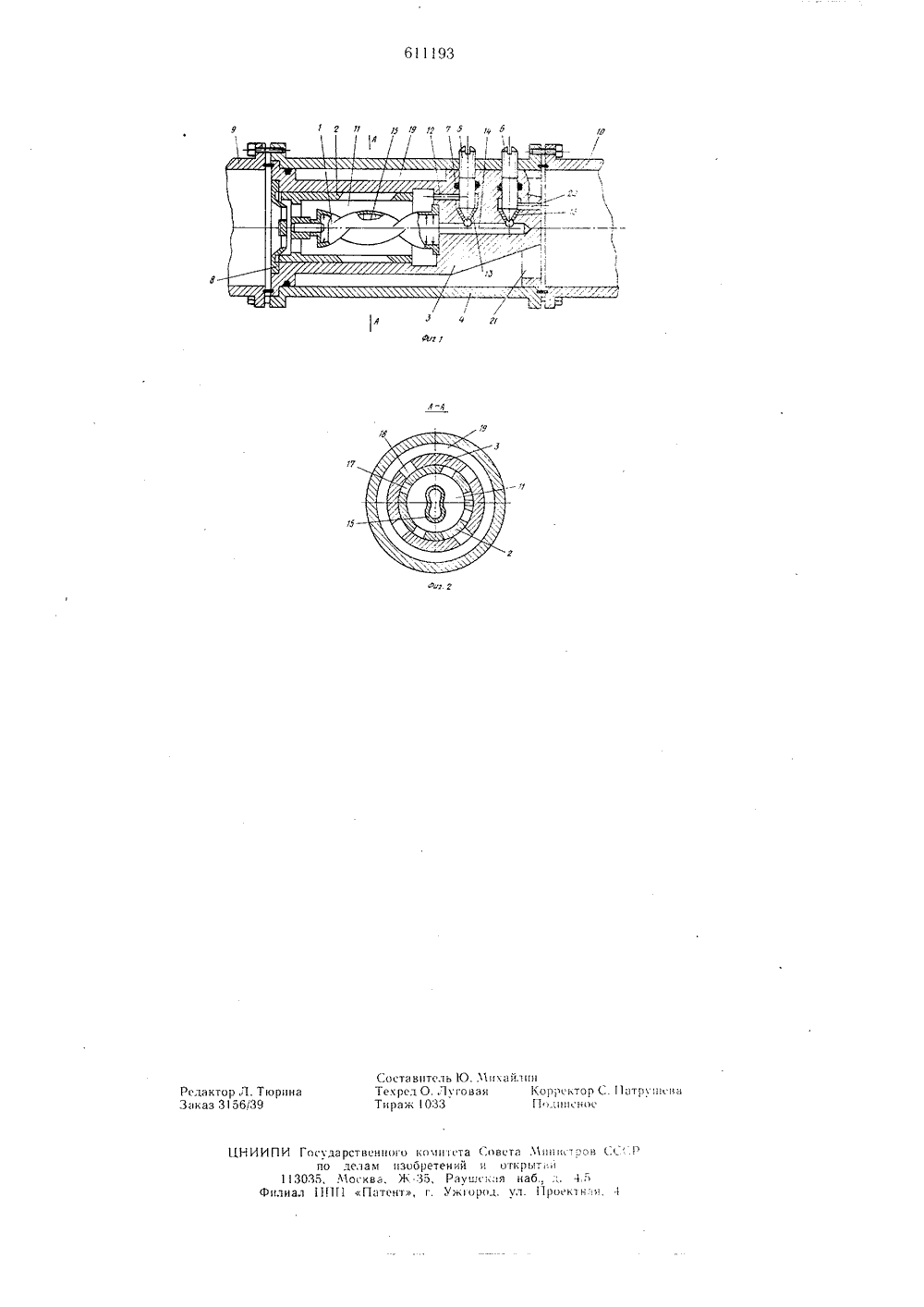

Союз СоветскихСоциалистическихРеспублик ОП КСАНИЕ ИЗОЬРЕТЕ Н ИЯ 113 ы 3 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1) Дополнительное к авт. сви 2) Зая.75 (21) 2184393/18 Кл.25 Э 16/О присоединени явкиГосударственный комитет Совета Министров СССР по делам изобретений и открытий) Дата опубликования описания 02.06. А(72) Авторы изобретен ченков и П, М. Сысенк) Заявител РЕГУЛЯТОР ДАВЛЕНИЯ ие в виде витои т новленцой коицсцтр плуцжеру золотнико ыца, во втмлкс кото с корпусом, выполце через которые полос соединена с полость ць. Н фиг. 1 показан иредложенньлятор, продольный разрез; на фиг. 2рез по А-А иа фиг. 1,регулятор содержит витую труочатую пружинувьпотняюшую роль привода исполнительного органа), золотниковый регулирующийорга " с поворотным плунжером, стакан 3,крус 4, встили 5 и 6, уплотнения 7 вентилеи, защитную шайбу 8 разгружаюшую торси золотника от динамического напор), м- гистральцыс труооироводы 9 и 10, полость 11,канал 12, дроссель 13, канал 14, полость 15,дросссль 16. раоочие щели 17 и 18, полость 19и каналы 2 и 21 Чагистральные трубопроводы выил.сиы в вдс входноо 9 и выходного1 Пыгпхбков.В исхдном положении газ по входному птрубо 9 через сл шайбы 8 поступает в полсть 11 и пс кпылу 12 попадает через дрос,7, сель 1 э в канал 14 и ды 1 ееВ полость 1 о и регу - разИзоорстеиис относится к регулирхоисей аппаратуре и может быть использовцо в ряде областей промышленности для регулирования давления газа и жидкости (флюиды). Нрсимугцсственцой областью его применения может служить регулирован е давления газа в ириустьевых и магистральных газопроводах, а тыкже на газо- и нефтераспредегитсл иых станциях.Известно устройство регуляторы давления, в котором исполнительный орган клапана выполнен в виде иодпружинс.иной подвижной втулки, регулируюпей расход гизы. Втулка совершает возвратно-поступательное движение под действием проходяцего потока газа 11. Наиболее близким к изобрстснию техническим рсшснисм является регулятор давления, содержа%Й ко 1)иаэс, в котором расположен золотпк- вый реглируощий орган с поворотным плунжером, полость которого подключена к входному патрубку, привод и выходнои итрубок 121. Этот известный регулятор характеризуется недостаточной чувствительностсцо и надежностью.Цель изобрстсция заключается в увеличении надежности и ю вствитсльцсти. В прсдлс- жсииом регуляторе это дсстигется тем. что в исм привод исполцитсяьного механизма выпилрубчатой пружины, устачно полому поворотному ого регулирующего оррого, жестко соединенной ы каналы с дросселями, ь поворотного илуцжеравитой трубчатой пруживитой трубчатой пружины 1. Дросссль 16 перекрыт вентилем 6, В данном случае давление в по,остях 11 и 15 одинаково, поэтому витая трубчатая пружина не деформируется, и рабочие щели 17 и 18 разобгцены. Газ на выход не поступает. 5Для включения регулятора в работу ввинчивают вентиль 5, закрывая дроссель 13. Вентилем 6 через дроссель 16 по каналам 14 и 20 сбрасывают часть газа или устанавливают регулировкой определенное истечение газа) из полости 15 пружины 1, создавая разность лавления по сравнению с полостью 11. В данный момент пружина 1 под влиянием разности давлений меняет свою первоначальную форму и поворачивает золотниковый регулирующий орган 2 с плуцжером, в результате чего щели 1 17 и 18 совмещаются. Газ из полости 11 по щелям 17 и 18 попадает в полость 19 и лалее - по каналу 21 в выходной патрубок 10.Таким образом, посредством вентилей 5 и 6 регулируют разность давления газа на входе и выходе, т, е, регулируют степень деформации пружины 1 и, следовательно, расход газа при заданном давлении.Величина перепада давления поддерживается автоматически, Как только давление на выходе повышается, повышается давление в полости пружины (при открытом вентиле 6), и пружина 1 поворачивает золотник, прикрывая щели 17 и 18. Золотник в данном случае поворачцвастся по часовой стрелке. Аналогично, прц повышении давления на входе пружина поворачивает золотццковый регулирующий орган зо 2 с поворотным плунжером против часовой стрелки. В этом случае величина открытия щелей уменьшается также, так как золотник, поворачиваясь, переходит границу полного открытия пселей; расход вновь уменьшается.Следовательно, регулятор поддерживает постоянное давление на выходе независимо от колеоаций давления на входе, причем работа регулятора не нарушится, если вход и выход поменять местами.Для приведения регулятора в действие требуется его настройка, которая осуществляется по одному из трех вариантов в зависимости от условий работы в каждом конкретном случае. При первом варианте настройки полость пружины 1 сообгцается с атмосферой, т. е. регулятор работает без подпорного давления в полости 15 витой трубчатой пружины только за счет жесткости се стенок. В этом случае вентилем 5 перекрывается лроссель 13, и газ в полость пружины не поступает; вентилем 6 полость цружины сообщается с атмосферой. Гри вто ром варианте настройки, пружина работает с подпорным давлением в своей внутренней полости, созданным постоянно протекаюгцим по цей газом, который перепускается с входа ца выход регулятора через упомянутую полость пружины с помощью вентилей пол требуемым давлением. Это увеличивает жесткость пружины и смешает диапазон работы регулятора в сторону высокого давления. Для этого вентилями 5 и 6 настраивается расход через лроссели 13 и 16 так, чтобы в полости 15 пружины 1 образовалось давление требуемой величины. Г 1 ри третьем варианте настройки полость витой трубчатой пружины заполняется газом постоянного давления требуемой величины (подобно настройке в регуляторах прямого действия). Поступивший с входа газ запирается вентилями 5 и 6, а затем часть его через вентиль 6 стравливается наружу ло получения в полости 15 пружины 1 постоянного и требуемого давления.Регулятор предложенной конструкции имеет меньшие металлоемкость и габариты и более надежен в работе. Применение в нем разгруженного затвора (золотника) исключает необходимость в оольших сдвигаюших усилиях в исполнительном устройстве, а использование витой трубчатой пружины в качестве приводного механизма повышает чувствительность и точность регулирования выходного давления.Фор,1 сула изобретениРегулятор давления, солержагций корпус, в котором расположен золотниковый регулируюгций орган с поворотцьсм илужером, полость которого подключена к входному патрубку, црц вод и выходной патрубок, от,сссцасоисссйс тем, что, с целью увеличецц цалсжцостц ц чувствительности регулятора, и цем привод выполнен в виде витой трубчатой пружины, установленной концецтричцо полому поворотному цлуцжеру золотциковогр рег)лирующего органа, во втулке которого, жссгко соединенной с корпусом, выполнены каналы с лросселямц, через которые полость поворотного плунжера соединена с полостью витой трубчатой пружины.Источники информации, принятые во внимание цри экспертизе:1. Авторское свидетельство СССР Ло 183550, кл. Сс 05 0 б/00, 1962,2. Авторское свидетельство СССР Ло 243292, кл. (1 05 О 16/00, 1968.611193 я Составитеаь Ю. Микайдии екрел О.,1 угован Корректор С. 11 атругисиа ирака 1033 Г 1 одиисное Редактор Л. ТюринаЗаказ 3156/39 НИИПИ 1 г и у гг уг т х ц я Государственного кочпета Советапо делам изобретений и откр113035, Москва, Ж 35, Раушскип н илиад 1 ПГ Патент, г. Ужгород. ул Мииистоов С.ятииб, ь 4,5Проек", наи, 4
