G02B — Оптические элементы, системы или приборы

Номер патента: 1569768

Опубликовано: 07.06.1990

Авторы: Киреев, Лаздиньш, Спигулис

МПК: G02B 5/28

Метки: каналов, оптических, разделения, спектрального, уплотнения

...селекции каналов.Целью изобретения является увеличение числа оптических каналов с эа"данной последовательностью по длинамволн.На Фиг . 1 представлена схема предлагаемого устройства, на Фиг. 2 -конструкция узла регулировки угларазвода и поворота Фильтров .Устройство содержит первый 1 ивторой 2 иитерференционные фильтрыи узел 3 регулировки угла развода иповорота Фильтров,фильтр 1 жестко закреплен наповоротном столике 4 с винтом 5 регулировки угла поворота. Фильтр 2 закреплен в держателе 6который имеет общую ось вращения со столиком 4и может быть повернут относительнонего,(и Фильтра 1) вращением винта7 регулировки развода, Торец винта7 пружиной 8 прижимается к опоре 9,жестко связанной со столиком 4,Устройство работает...

Номер патента: 1569769

Опубликовано: 07.06.1990

Авторы: Бондаренко, Гогин, Джангобегов, Ильин, Карапетьян, Свечников, Чигорко, Шапарь, Шевелев

МПК: G02B 6/04

Метки: волоконно-оптический, вращения, лучей, пучка, скорости, угловой

...кольце 2 вдоль радиальныхлиний, отстоящих друг от друга наугол,. равный 360 /К 1, например (-б(фиг .2), расположены другими торцами во втором кольце 3 вдоль общеРрадиальной линии с отклонением отнее на величину не более поперечногоразмера соответствующего торца световода (фиг.З) .Преобразователь работает следующим образом. 40 Световой пучок, диаметр которого меньше или равен ширине кольца оптического входа преобразователя, проецируется на торцы световодов, вы бранные в качестве входных. Выбор торцов в качестве входных определяется величиной коэФФициента преобразования К. Если К) 1, то входными торцами являются торцы, уложенные в первом кольце 2. Световой пучок проецируется на эти торцы и вводится внутрь световодов, Благодаря...

Номер патента: 1569770

Опубликовано: 07.06.1990

Авторы: Захидов, Касымджанов, Миртаджиев

МПК: G02B 6/27

Метки: волоконному, искажений, компенсации, одномодовому, оптических, передаче, световоду, сигналов, фазовых

...На выходе световода 6 набЕг разности Фаз из-за наличия собственного двулучепреломления (примощностиизлучения (0,5 Вт наведенным двулучепреломлением можно преНебречь) компенсируется Фазовойпластиной 9 и анализатором 10, т.е.оии поочерсдно подстраиваются до полного исчезновения сигнала на Фотоприемнике, При этом фазовая пластика3/4 и анализатор поворачиваются науголотносительно ориентации главной оси .световода. Затем мощностьнакачки Рн увеличивается до значения , в 22 Вт, определенного для применяемого световода из приведенного выражения. По мере увеличения мощностинакачки возрастает наведенное двулучепреломление, что контролируется 40по уменьшению угла у, соответс твующего минимальному значению сигналапри данном значении Рн.При Р я...

Номер патента: 1569771

Опубликовано: 07.06.1990

Авторы: Карпухин, Покровский, Рождественский

МПК: G02B 6/40

Метки: волоконно-оптический, регулируемый, соединитель-аттенюатор

...частям 1 и 2 корпуса прикрепляются посредством накидных гаек волоконно-оптические наконечники, 45 осевое положение которых относительно друг друга задается центрирующей втулкой 3, а положение торцов наконечников световодов задается путем взаимногоположения стыкуемых частей 1 и 2 корпуса аттенк атора. При необходимости изменения потерь в аттенюа" торе путем вращения диска 7 (Фиг.2) изменяют взаимное положение стыкуемых частей 1 и 2 корпуса и тем самым закрепленных волоконно-оптических наконечников. При вращении диска 7 левая и правая резьбы 11 и 12 шпильки с концами 9 и 10 взаимодействуют соответственно с левоР и.правой резь- бами 13 и 14 частеР 1 и 2 корпуса аттенюатора, вследствие чего происходит осевое перемещение по...

Номер патента: 1569772

Опубликовано: 07.06.1990

Авторы: Басиладзе, Колосов, Самонов

МПК: G02B 6/40

Метки: волоконно-оптический, многополюсный, разъемный, соединитель

...по криволинейной траектоуии, плавно поднимаясь вверх, что исключает их утыкание в планку 11, и также плавно,. опускаются в 7-образные канавки, обеспечивая безударный характер укладки. , Скошенные рабочие кромки рычагов( дают возможность увеличить передаточное отношение по углу качания от рычагов 4 к колодке 3, что позволяет 5избежать крутых подъемов в пазах в корпусе 9, в результате чего вилка вставляется в розетку без приложения значительных усилий.При дальнейшем движении вилкинаконечники скользят между гранями канавок, находясь в поджатом состоянии, что обеспечивает стыковку наконечников без взаимного проскальзывания их торцов. Фиксация вилок в корпусе розетки 9 осуществляется при попадании пальцев 6 в концы пазов 10....

Номер патента: 1569773

Опубликовано: 07.06.1990

Авторы: Буйницкий, Гавранек, Никифоров

МПК: G02B 6/42

Метки: волокна, оптического, оптоэлектронным, прибором, соединения, юстируемого

...10, вставляется пружина 12 и крепятся к основанию.опоры 11 и 5, обеспечивая таким образом перемещениекристаллодержателя 1 вдоль направляющих 17 винтом 10. В платформу 4 ввинчивается винт 6, затем платформа 4оборудуется опорой 5, которая одно- временно служит направляющей для ее перемещения, устанавливаются пружины8 и производится крепеж к основанию .14 с помощью винтов 13. Винт 6 обес-, печивает перемещение платформы 4 .по упору 7. Оптическое волокно 3 армируется наконечником 18 и вставляется в отверстче платФормы 4 по направляющей 1 9 и подпружинивается пружиной 9, Направляющая 19 и пружина 9 обеспечивает механический кон 4такт кристаллодержателя, наконечника 1 8 и постоянство положения оптоволокна 3 относительно кристаллодержателя 1....

Номер патента: 1569774

Опубликовано: 07.06.1990

Автор: Куштанин

МПК: G02B 6/42

Метки: ввода, волоконные, излучения, световоды, светодиода

...расположены волоконные световоды5, Каждый световод прижат кповерхности .паза планкой, причем впредлагаемом устройстве установленытри конструкции планок 6 - 8. Планкирасположены в пазах последовательнопо окружности: 6 - 7 - 8 - 6 - 7 - 8 -6 - 7 - 8. Каждая из планок имеет опорную площадку 9, на которую опираетсяодно из разрезных упругих колец О -12. Планки 6 - 8 отличаются положе-.нием опорных площадок 9, упругиекольца 10 " 12 одинаковые, причемкаждое из них соприкасается с тремя:одинаковыми планками: 10 с 6, 11 с7, 12 с 8, передавая усилия на световоды 5 и закрепляя их в радиальных пазах. Также передача усилийобеспечивает равномерное прижатиевсех световодов 5 независимо от отклонений размеров пазов, планок исветоводов. ФУ цилиндрической...

Номер патента: 1569775

Опубликовано: 07.06.1990

Автор: Затоненко

МПК: G02B 7/00

Метки: оптических, элементов, юстировки

...шпонки, позволяющейосуществлять их.относительное осевоеперемещение,Столик 4 посредством осей 16 и 17 шарнирно связан с коромыслом 5 и.корпусом 8, На коромысле закреплена акустооптическая ячейка 18.Устройство работает следующим образо. Грубая юстировка устройства по уг-.,лу Брегга осуществляется поворотомстолика 4 червячной парой 2 и 3. Точ-.5ную юстировку осуществляют в два этапа,меняя структуру механизма юстировки,На первом этапе предварительнопроводится стопорение оси-винта 7 отосевого перемещения. Для этого затягивают гайку 12 и сцепляют вилку 11с корпусом 8, Вилка удерживает осьвинт через ее буртик 9 от осевого перемещения, но дает еР возможностьвращаться. Винт 13 отпускается и егоконическая шейка выходит из контактас резьбовым...

Номер патента: 1569776

Опубликовано: 07.06.1990

Авторы: Бердинских, Кулик, Плевако, Сингатуллин

МПК: G02B 9/12, G02B 9/16

Метки: объектив, систем, сканирующих

...отрицательного 5 иположительного 6 менисков и плосковыпуклой линзы 7, В этом случае линзы 5-7 выполнены нз материала с показателем преломления 2,1567 н расположены одна от другой на расстоянии 0,0005 Г, причем толщина мениска 405 составляет 0,1341 ,а входной зрачок 8 расположен на расстоянии 0,321 .Выполнение первого компонента объектива в вуде отрицательного менискапозволяет расширить угловое поле эре 45ния, повысить относительное отверстиеобъектива, увеличить расстояние довходного зрачка и упростить конструкцию. Ево толщина сильно влияет насферическую аберрацию и кривизну50изображения.Выполнение второго компонента объектива в виде положительного менискапозволяет равномерно распределить положительную оптическую силу объектива55между...

Номер патента: 1569777

Опубликовано: 07.06.1990

Авторы: Максименко, Тарабукин

МПК: G02B 9/62

Метки: объектив, фотографический

...объективам, иможет быть использовано в качестве штатного объективазеркальных фотоаппаратов с форматом;5кадра 243 6.мм типа Зенит", Киев","Алмаз".Целью изобретения является умень- .шение продольных габаритов объективаи повышение качества иэображения.На чертеже изображена оптическаясхема. предлагаемого объектива,Объектив состоит из двух частейи 2, разделенных апертурной диафраг мой 3. Первая часть 1 объектива содержит одиночные положительные 4 и 5и отрицательный б мениски, обращенныевогнутостью к изображению. Втораячасть 2 выполнена из двусклеенногокомпонента 7, состоящего из двояковогнутоР 8 и двояковыпуклоР 9 лийз,а также одиночного положительногомениска 10, обращенного вогнутостьюк объекту, и одиночной двояковьптуклой...

Номер патента: 1569778

Опубликовано: 07.06.1990

Авторы: Анитропова, Иванов, Козодой, Маряткин, Попов, Романов, Русинов

МПК: G02B 11/34

Метки: гидросъемочный, объектив

...Фокальный отрезок 12,36 мм,Четыре оптических компонента, предварительно склеенных соответственно из линз 2 и 3, 4 и 5, 6 и 7, собираются в оправах . 8-11 н размещаются во внешней оправе 12 (Фнг.2). Осевые расстояния между оптическими компонентами выдерживаются с помощью промежуточных колец 13-15 и подрезкой торца внешней оправы 16. Перемещение промежуточных колец 13-15 исключается применением резьбового кольца 17 и трех винтов 18 (показан один винт). Герметизация осуществляется применением посадки оптических компонентов в оправы 8 и 11 соответственно на герметик 1 9 и 20, обеспечивающий необходимую жесткость, герметичность и термобиохимическую устойчивость соединения при воздействии значительных перепадов давлений внешней водной...

Номер патента: 1569779

Опубликовано: 07.06.1990

Авторы: Агурок, Теряева

МПК: G02B 13/02

Метки: телеобъектив

...Фильмов,Целью изобретения является увеличение светосилы при высоком качестве изображения на всех дистанциях съемки.На чертеже представлена оптическая схема объектива..Предлагаемый объектив состоит из двояковыпуклой линзы 1, отрицательного мениска 2, обращенного выпукло- стьЮ к изображению, двояковыпуклой линзы 3, выполненной с. оптической силой, равной 1,22 с ,. отрицательно го мвииска 4 обращенного вогнутостью к ,изображению, двояковыпуклой 5 и двояко- вогнутой блинз и положительного мениска 7,обращенного выпуклостью к изоб ражению, установленного от подвижного компонента на расстоянии 0,16 с0,171 , и выполненного с оптической силой, равной 0,45 Ч 6. Оптическая сио 6ла подвижного компонента, состоящего из линз 5 и 6,...

Номер патента: 1569780

Опубликовано: 07.06.1990

Авторы: Петров, Фридман

МПК: G02B 13/16

Метки: кинообъектив

...Фокусное расстояние, 32,7 мм; относительное отверстие 1:5; задний фокальный отрезок 58,8 мм; линейное поле зрения 2 у = .12,5 мм.Предлагаемое решение позволяет увеличить задний, Фокальный отрезок 0 41объектива до величины, равной 1,8о 6 значительно улучшить качество изображения (фиг,2) и уменьшить расстояние от плоскости пленки до экрана до 1 040 мм при сохранении увеличения около 30". Кроме того, контраст на пространственной частоте 30 мму предлагаемого объектива К0,65 (у известного К = 0,07), а продольная сФерическая аберрация составляет на краю -0,10 мм, на зоне -0,02 мм, хроматизм положения не превышает 0,12 мм. формула изобретенияКинообъектив, состоящий из трех линз, первая из которых - отрицательная, вторая - положительная, а...

Номер патента: 1569781

Опубликовано: 07.06.1990

Автор: Мельников

МПК: G02B 23/00

Метки: кассета, фотографическая

...устанавливается на телескоп так, что ее Фотопластина 1 находится в его Фокальной плоскости.Изображение планеты и ее спутника перемещением телескопа наводится на поверхность зеркала 11 и через систему зеркал 12 и 13 и объектив 14 изображение планеты рассматривается в микроскоп 8, Включается двигатель 3, При включении двигателя срабатывает электромагнит б, который фиксирует каретку 2 относительно корпуса 5. Каретка 9 посредством кинематнческого звена 4 перемещается вместе с зеркалами 11-13, заслонкой 7 и микроскопом 8. Скорость перемещения .каретки 9 устанавливается такой, чтобы изображенйе планеты и ее спутника не смешалось относительно зеркала 11, следовательно, и относительно заслонки 7. Шиберную задвижку (не показано),...

Номер патента: 1569782

Опубликовано: 07.06.1990

Авторы: Кальянов, Николаева, Сергеева, Телегина

МПК: G02B 25/00

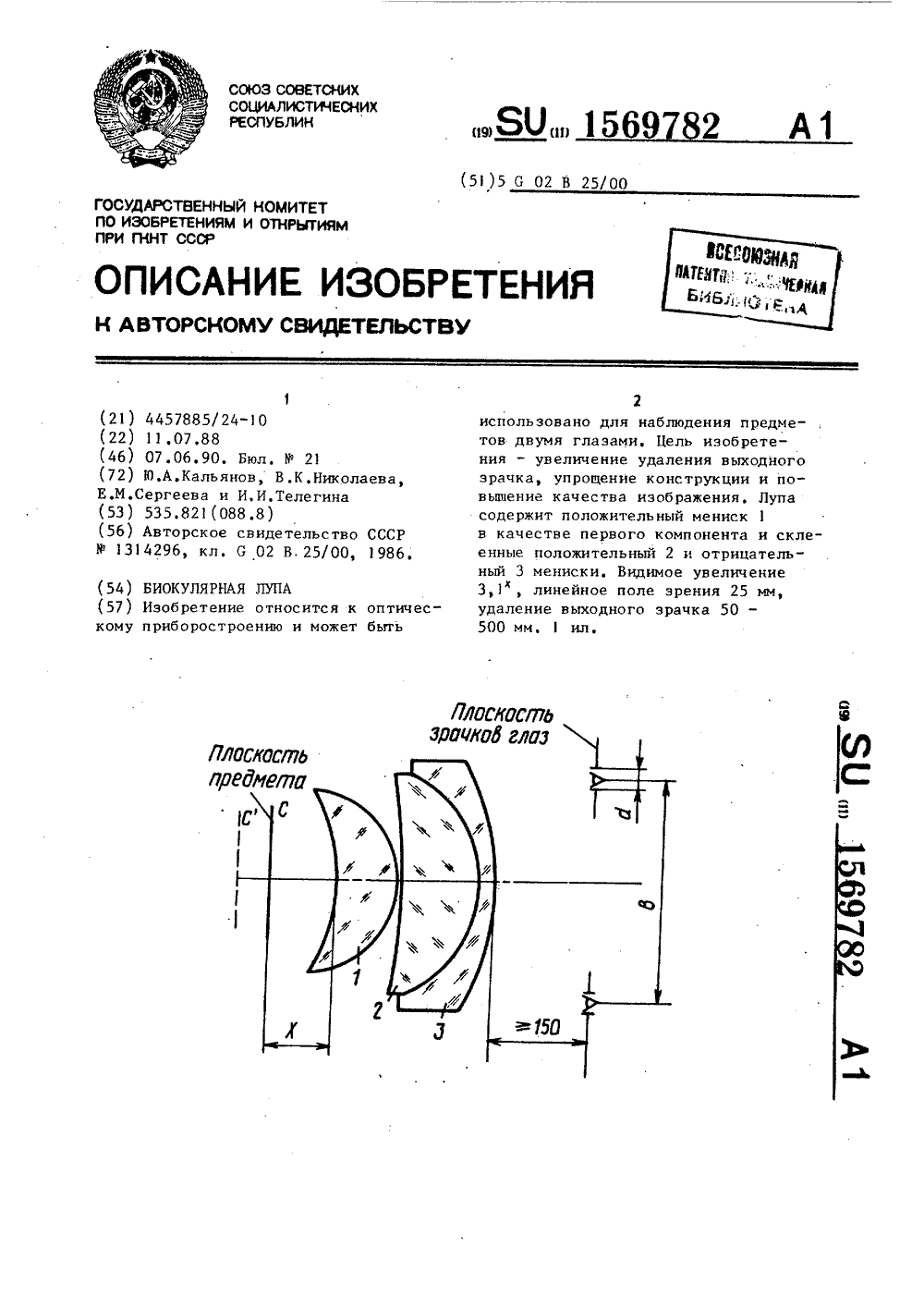

Метки: биокулярная, лупа

...в глаз (для положения плоскости зрачков от последней поверхности 150 мм, для линии 0) угл. мин 20 61,86 50 - 500 401 - 2(в среднем неболее 5)Среднее значение аберраций полу 45 ченного через предлагаемую системуизображения составляет 1 - 2 угл,мин,, что свидетельствует о хорошем качестве изображения,у Э Формула изобретения 50Биокулярная лупа, содержащая дваположительных компонента, второй иэкоторых склеен из положительной иотрицательной линз, о т л и ч а ющ а я с я тем, что, с целью увеличения удаления выходного зрачкаупрощения конструкции и повышениякачества изображения, первый компонент выполнен в виде квазиаплана - фокусное расстояние лупы;- размер предмета;- диаметр зрачка, обеспечивающий наблюдение изображения двумя...

Номер патента: 1569783

Опубликовано: 07.06.1990

Автор: Чесноков

МПК: G02B 26/10

Метки: магнитоэлектрическое, сканирующее

...а также пары электромагнитных катушек 11 и 12, 13 и 14,в случае выполнения сканирующегоустройства со скрещенными катушками,Устройство работает следующимобразом.При пропускании через. управляющийэлектромагнитный контур 5 электрического тока в каждом контуре 5 возникает вращающий момент, поворачивающий контур и участок 3 Фольги 2вокруг оси. Участки,3 управляютсяодним током и поворачиваются синхронно на один и тот же угол, чтообусловлено одинаковыми размерамивсех участков и их одинаковой механической упругостью. Падающий на устройство оптический луч отражаетсяот зеркальных поверхностей 8 и 9,угол отражения меняется при изменении величины тока, пропускаемого через управляющие электромагнитные контуры 5. Луч в общем случае перекрывает...

Номер патента: 1569784

Опубликовано: 07.06.1990

Авторы: Косарский, Смирнов

МПК: G02B 26/08

Метки: дефлектор, оптического, пучка

...10 20 25 30 35 40 45 50 хронно и синфазно с управляющим напряжением (в плоскости, перпендикулярной чертежу), При этом, еслиугол поворота каждого зеркала с, торезультирующий угол отклонениявыходного пучка Т ыточно соответству.ет выражению у = + 2 М.Количество отражений и может быть установлено от одного до нескольких десятков в зависимости от размеровзеркал, диаметра оптического пучкаи допустимого уровня световых потерь,Перестройка дефлектора на требуемоезначение п осуществляется поворотомкоромысел 5 и б с помощью регулировочных винтов 7, а фиксация выбранно.го положения выполняется стопорнымивинтами 9. Формула изобретения 1, Дефлектор оптического пучка,содержащий два биморфных пьезоэлектрических элемента, на незакрепленных...

Номер патента: 1569785

Опубликовано: 07.06.1990

Автор: Драйко

МПК: G01S 17/06, G02B 27/40

Метки: адаптивная, многоканальной, модуляцией, оптическая, фазовой

...(3) Ц - параметр сходимости адаптивного процесса.С учетом времени распространения излучения до объекта и обратно аргу мент 1 заменяется на 1 -, где2 Н7 = в , В - расстояние до объекта;сс - скорость света.Попарная обработка принимаемых сигналов основана на отсутствии не" абходимости измерять случайные амплитуды сигналов Ап,и предполагает ых нормировку в виде отношения Величина отношения является детерминированной величиной и зависит лишь от глубины модуляцииПри наличии фазовой задержки= и указанное отношение дополНительно зависит от расстояния до объекта В: что не учитывается в известном устройстве, но может привести к расФазировке каналов, а, в конечном счете, к уменьшению плотности интенсивности излучения на объекте, если адаптивная...

Номер патента: 1569786

Опубликовано: 07.06.1990

Авторы: Вылегжанин, Ершов, Лапшин, Малышев, Михеев

МПК: G02B 27/18, H04B 10/12

Метки: двумерного, изображения, передачи

...Таким образом, при переда 1че строки осуществляется кодирование г еометрич еской координаты -йточки строки набором параметрови 8, а интенсивность монохроматического излучения на выходе волокна пропорциональна яркости кодируемой точки,Для восстановления закодированного с помощью световода 9 изображения сцены используется дисперсионнаясистема, содержащая коллимационныйобъектив 5, дифракционную решетку 3и объектив 6. Выходной торец 8 нере-.гулярного световода 9 расположенв фокальной плоскости объектива 5.Конусы монохроматического излучениянаправляются объективом 5 на дифракционную решетку 3.При соблюдении условия, что длядифракционных решеток 2 и 3 углымежду нормалью решетки и оптическимиосями соответствующих объективов 1 и 5 одинаковы,...

Номер патента: 1569787

Опубликовано: 07.06.1990

Авторы: Антонов, Барабанов, Киреев

МПК: G02B 26/08

Метки: луча, оптического, отклонения

...М.Дидык Редактор И. Дербак Корректор С, Шевкунн Заказ 1448 Тираж 458 Подпис ное ВНИИПИ Государственногокомитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д, 4/5Производственно-издательский комбинат "Патент", г, Ужгород, ул, Гагарина, 101 Изобретение относится К автоматике и вычислительной технике, в частности к приборам управления положением оптического луча,Цель изобретения - повьппениеточности и увеличение углов отклонения зеркала,На фиг. 1 изображено устройстводля отклонения оптического луча,Фронтальная проекция; на фиг. 2 -разрезы А-А и Б-Б на фиг, 1.Предлагаемое устройство состоитиэ зеркала 1 с оправой 2, закреп"ленной в кардановом кольце 3, и фер"ромагнитного каркаса 4 с закрепленными на нем...

Номер патента: 1569788

Опубликовано: 07.06.1990

Авторы: Кит, Чобанюк

МПК: G02B 27/42

Метки: дифракционных, линз, цилиндрических

...выделенной части Фотошаблона на слое Фоторезиста, нанесенного на подложку,и экспонируют слой фоторезиста, перемещая подложку в направлении, перпендикулярном оси симметрии выделенной полосы фотошаблона, на величину, равную образующей изготавливаемой линзы, с последующей химическойобработкой слоя Фотореэиста, Приэтом ширину выделенной полосы фотошаблона выбирают равной 2 1 2 Я,где Г - фокусное расстояние Фотошаблона, Л - рабочая длина водны излучения для изготавливаемых линз,Установленная из приведенногоусловия ширина выделяемой полосыфотошаблона обеспечивает распределение величины экспозиции в пределах каждой зоны по несимметричномузакону, поскольку величина экспозиции в каждой точке на оси, перпендикулярной направлению движения...

Номер патента: 1571531

Опубликовано: 15.06.1990

Авторы: Григорянц, Исаев, Искандаров, Мадвалиев, Слепченко, Чаморовский

МПК: G02B 6/36

Метки: волны, волоконного, длины, моды, одномодового, отсечки, световода

...прилагая в. биморфному элементу переменное напряже-, ние резонансйой частоты для биморФно го элемента, Величина прилагаемого напряжения обеспечивает выполнение условия й, й (а, Наличие постоянной составляющей в приложенном напряже нии позволяет задавать оба поперечных 15смещения по одну сторону от оси не подвижного световода. Чертеж иллюстрирует зависимость эФФективности возбуждения поля гауссовым пучком Е(Й) во втором отрезке световода поперечного смещения осей световодов и модуляцию интенсивности прошедшего через состыкованные световоды оптического излучения. На выходе Фотоприемника наблюдается синусоидальный 2 сигнал с постоянной составляющей1) макс - 11 ми нс 230Максимальная амплитуда сигнала 11 пропорциональна поопусканию света...

Номер патента: 1571532

Опубликовано: 15.06.1990

Авторы: Клейман, Рубинштейн, Тон

МПК: G02B 21/28

Метки: микроскопный, столик, термостатирующий

...пока вещество 5 в емкости 4 не изменит своего агре" гатного состояния, то есть полностью не расплавится, и его температура не повысится. Этот процесс сопровождается активной конденсацией влаги из воздуха над рабочей поверхностью пластины 3 на внутренней поверхности ем" кости 4, при этом рабочая поверхность пластины 3 предохраняется от увлажнения, Длительность сохранения температурного перепада зависит от количества и удельной теплоты плавления веществ 2 и 5 в емкостях 1 и 4.В частности, при 50 мл НО в емкости 1 и таком же количестве 97.-ного водного раствора 11 аС 1 в емкости 4 длительность сохранения температурного перепада и, следовательно, длительность эффективной работы прибора составляет не менее 30 мин, что вполне достаточно для...

Номер патента: 1571533

Опубликовано: 15.06.1990

Авторы: Антонов, Барабанов, Киреев

МПК: G02B 26/10

Метки: сканирующее

...4 с закрепленными на нем об - мотками 5 и б, два постоянных магнита ,7 и 8, жестко соединенных между собой через стойку 9.15Устройство работает следующим образом. Отклонение луча осуществляется пу 1 ем наклона зеркала 1 вокруг двух взаИмно ортогональных осей О, - О и (или )О- О , Для поворота зеркала округ оси О, - Онеобходимо на обМотку 6 подать постоянный ток, При Этом возникает злектромагнитный моМент, разворачивающий зеркало вокруг этой оси, Аналогично отклоняется зерКало вокруг оси 0,2 - О. При запитыВании обмотки 5 происходит ее взаимодействие с магнитом 7. Для изменения Направления отклонения необхсдимо изМенить полярность тока. В пределах гла отклонения зеркала обмотки постоянно находятся в зазорах магнитной , системы,...

Номер патента: 1571534

Опубликовано: 15.06.1990

Авторы: Набитович, Олешко, Пизио

МПК: G02B 26/10

Метки: сканирующее

...колебательной системы, а именно дпя изменения резонансной частоты сканирующего элемента 2, а также для выбора сектора сканирования.Источник 1 излучения, возбудитель 8 механических колебаний, фотодатчик 9, объектив 10 и электромагнит 1135 соединены с устройством 12 управления.Сканирующее устройство работает счед 1;ющим образом.40Излучение от используемого источника (не показан), попадая на зеркальную поверхность 4 металлической пластины 3 сканирующего элемента 2, отклоняется в заданном секторе за счет колебательных движений металлической пластины 3, происходящих в результате периодического изменения магнитного поля возбудителя .8 механических колебаний. Упругие свойства сканирующего элемента 2, установленного на оси 6 в подшипниках 7 д...

Номер патента: 1571535

Опубликовано: 15.06.1990

Авторы: Круглов, Палачев, Язынин

МПК: G02B 23/00, G02B 27/40

Метки: автоматической, объектива, телескопа, фокусировки, фотоэлектрическое

...в преобразователь 11 ток - напряжение, затем вусилитель 12, амплитудный детектор 13,пороговое устройстнс 18, на котороеот датчика порога срабатывания подается пороговое напряжение, при 1превышении которого максимум амплитуды высокочастотной составляющейсигнала, характеризующего максимальный контраст и, следовательно, высокое качество иэображения, сигнал Ипосле порогового устройства 18 попдает н усилитель 20 и на затворсрабатывания Фотокамеры 2 1, Такимобразом, происходит отбор качественных изображений по изменению контраста,После амплитудного детектора 13сигнал попадает н фазовый детектор 14на который подается опорное напряжение от генератора 15 опорного напряжения, подключеннного к двум Фотодиодам 1 О, В Фазовом детекторе 13от...

Номер патента: 1573342

Опубликовано: 23.06.1990

Авторы: Пимшин, Хорошилов, Хорошилова

МПК: G01B 11/24, G02B 5/04

Метки: прямолинейности

...3 совмещены в одном блоке.Устройство работает следующим образом.Передающая станция размещается на начальной точке створа 8, где .центрируется с.помощью центровочного шарика, приводится в рабочее положе-, ние и ориентируется на конечный пункт створа 9, где размещается регистратор 7, Луч от лазерного излучателя 1 проходит через коллиматор 2 и попа" дает на оптическую систему из прямоугольных призм 4"6. При этом одна часть световых лучей, отражаясь от зеркальной диагонали нижней призмы 5, выходит .перпендикулярно падающему лучу и направляется на поворотную зонную марку 3. Другая часть световых лучей падает на прямоугольную призму 6, проходит .через нее, попадает с обратной стороны на зеркальную диагональ прямоугольной призмы 4 и,...

Номер патента: 1573439

Опубликовано: 23.06.1990

Автор: Княжеченко

МПК: G02B 6/04

Метки: волоконных, световодов, фиксации

...3 создается давление меньшее, чем атмосферное, в связи с чем окружающий устройство воздух засасывается в щель 5,прижимая волоконные световоды 10 кповерхности основания и друг к другу.Воздух в щель поступает преимущественно через зазор между волоконными световодами, а так как давление в движущемся потоке воздуха меньше, чем в покоящемся, волоконные световоды прижимаются друг к другу по всей щели. Прирасположении волоконных световодов10 в несколько слоев зазор между направляющими 7 и 8 (т,е, ширину щели)можно регулировать перемещением направляющей 8 с последующей ее фиксацией, После фиксации волоконных световодов относительно друг друга ихсплавляют любым типом нагревателя(электродуговым, лазерным, электротермическим и т.д) . Формула...

Номер патента: 1578673

Опубликовано: 15.07.1990

Авторы: Белокуров, Грин, Кашин

МПК: G02B 1/00

Метки: оптический, стеклометаллический, узел

...дости гает тем- эпературы расплава интерметаплическихсоединений, формирующих каркас соединительной композиции (шва), т,е, эксплуатационный интервал составляет196-500 С, 0Механизм термокомпенсации и демпфи.рования соединительного шна работа"ет следующим образом,Поскольку соединительный шонимеетполикристаллическую интерметаллическую структуру с большим количестноммикропор, равномерно распределенныхпо объему шва, колебания температурыили механические напряжения и перегрузки, вызывающие напряжения в стек рлометаллическом узле вследствие разности КТР "коэффициентов термическогорасширения стекла и металла подложки,распространяются по кристаллам интерметаллицов, а в областях, прилегающих 25к пор.ам, перераспределяются по различным...

Номер патента: 1578674

Опубликовано: 15.07.1990

Авторы: Дрозд, Киркач

МПК: G02B 5/24

Метки: жидкостный, светофильтр

...с длиной нолны менее 620-700 нм, второй снетофильтр 8 - менее 480-510. нм, при этом светофильтры с двух.- сторон омываются дистиллированной водой, 2 ил.Фф стеМла 2. Внутри кюветы 1 лость 3, н которую подает 4, например дистиллирован трубопронодам 5. В полост закреплен держатель 6, к креплены снетофильтры 7 и женные перпендикулярно сн току светильника и паралл другу с воэможностью конт с жидкостью 4.Фильтр снабжен кронштейнами 9 длякрепления к корпусу светильника.Устройство работает следующим образом,Перед началом работы включают светильник, подают жидкость 4 через полость 3 с постоянной циркуляцией, Световой поток ультрафиолетового облучения от светильника проходит через торрцовое прозрачное стекло 2, слой жидкости, где поглощается...
