Устройство для смешения цветов
Номер патента: 55061
Опубликовано: 01.01.1939
Автор: Компанейский
МПК: G01J 3/51, G02B 27/10
...и более позволяет опрец картин на., окраски ветаи т. д Предлагаемое устройство относится к устройствам для смешения цве. тов и является иной формой выполне. ния устройства, описанного в авторском свидетельстве493 б 9.Предлагаемая форма вы пол ьения схематически изображена на прилагаемом чертеже и состоит из враща ющейся с призмой Дове 2 трубки 1, против которой установлен диск 3 с цветными эталонами 4, могущими быть поворачиваемыми на оси 5, Цветные эталоны, вставленные друг в друга, образуют ряд секторов, величина которых может измеряться в момент восприятия. С противоположной стороны трубки 1 (с призмой Доне 2) устанавливается призма б полного внутреннего отражения, поварачивающая световые лучи на 90, В направлении световых лучей,...
Вспомогательный сегмент-микроконоскоп для столика федорова
Номер патента: 56853
Опубликовано: 01.01.1940
Автор: Аршинов
МПК: G02B 21/26
Метки: вспомогательный, сегмент-микроконоскоп, столика, федорова
...для столика Феодорова и заменяющих его полусфер к поляризационному микроскопу. Он состоял из вспомогательной стеклянной полусферы или сегмента с микроуглублением, находящимся в центре плоской поверхности. Как форма выполнения вспомогательного сегмента этого же ОСНОВНОГО ЗВТОрСКОГО СВИДСТЕЛЬСТВЗ,было предложено к плоскости сегмента приклеивать круглую прозрачную тонкую пластинку, имеющую в центре обращенный в углубление сегмента шарик Иогансена.В настоящем предложении автор предлагает третью форму выполнения вспомогательного сегмента для сто лика Федорова, заключающуюся в том,что сегмент состоит из внешнего сегмента, который выполнен из стекла с малым коафициентом преломления около 1,5 и внутреннего микросегмента из...

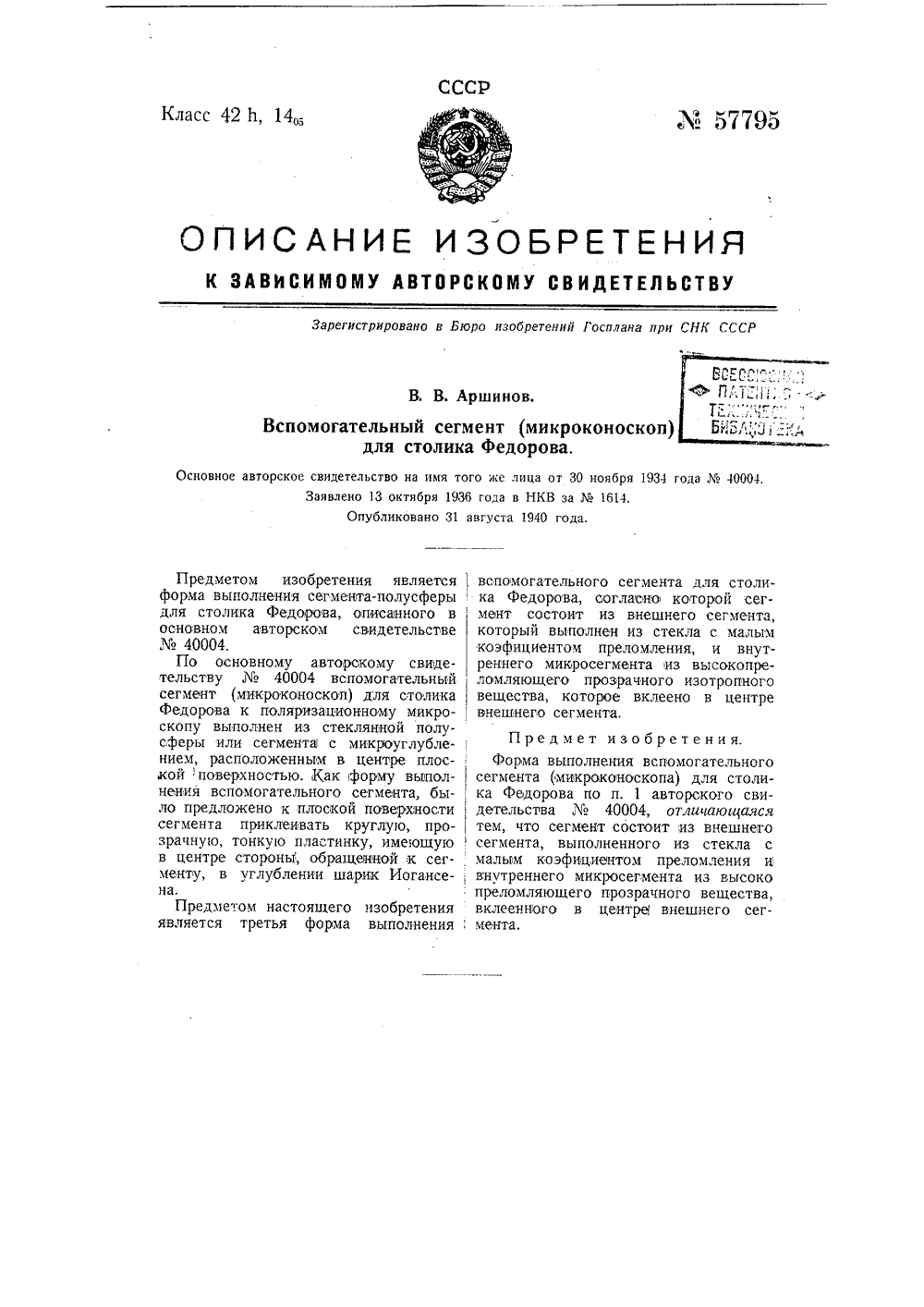

Вспомогательный сегмент-микроконоскоп
Номер патента: 57795
Опубликовано: 01.01.1940
Автор: Аршинов
МПК: G02B 21/26
Метки: вспомогательный, сегмент-микроконоскоп
...авторскому свидетельству40004 вспомогательный сегмент (микроконоскоп) для столика Федорова к поляризационному микро-скопу выполнен из стеклянной полусферы или сегментй с микроуглубле-нием, расположенным в центре плос-Предмет изобретения. Форма выполнения вспомогательноКак форму выполого сегмента, быоской поверхности ть круглую, простинку, имеющую обращенной к сеги шарик Иогансесегмента ка Федо детельст тем, чтосегмента малымвнутренн преломля вклеенногомента. Предметом настоящег вляется третья форма,коиповерхностью. пения вспомогательн ло предложено к пл сегмента приклеива зрачну 1 о, тонкую пла в центре стороны, менту, в углублени на. вспомогательного сегмента для столика Федорова, согласно которой сегмент состоит из внешнего...
Способ изготовления зеркальных лимбов, шкал и сеток
Номер патента: 57857
Опубликовано: 01.01.1940
Автор: Бурмистров
МПК: G01D 13/02, G02B 27/32, G03C 5/58 ...
Метки: зеркальных, лимбов, сеток, шкал
...достаточной отражающей способностью, Однако задача разрешима, если прибег нуть к последующему усилению серебряного слоя с помощью физического усилителя.Способ заключается в следующем:Стеклянную заготовку лимба, шкалы или сетки обливают раствором из: Взбитого с водой (6;3) белкакуриных яиц.10 О 1 О-го раствора колларголяАммиака тройного,и после сушки купают в 2 Йре хлорной меди.Затем пластинку промывают, сушат,облучают 5 минут свегом дугового фонаря на 20 А и проявляют сначала щелочным проявителем в течение 1 минуты, а затем физическим до плотности 0,5 - 0,7, как это описано в авторском свидетельстве46122.Перед физическим проявлением слон следует отфиксировать обычным фиксажем и промыть. После физического проявления пластинку сушат...
Устройство для рентгеноскопии
Номер патента: 58204
Опубликовано: 01.01.1940
Автор: Вайсбург
МПК: G02B 27/22, G03B 11/00, H05G 1/02 ...
Метки: рентгеноскопии
...ленты обтягиваются резиной, после чего она устанавливается внутрь рамы на имеющиеся там ролики или шарикоподшипники, поверхность которых также обтягивается резиной (фиг. 5),На фиг. 7 показан способ:включения двух трубок специально для стереорентгеноскопии. Рентгенотрубки для стореорентгеноскопа должны преимущественно быть цилиндрические и иметь диаметр не больше 5 сл,каждая.В основе устройства лежит, какуже сказано, одновременная работа двух трубок и попеременное видение то одним, то другим глазом изображений, полученных на экране от лучей то от одной, то от другой трубок,На фиг, 9 (момент 1 а и И) видно, что щелевое кольцо в данный момент установилось так, что лучи от трубки Я прошли через отверстие кольца и объект наблюдения и...
Микроскоп, предназначенный для наблюдения малоконтрастных прозрачных объектов
Номер патента: 58495
Опубликовано: 01.01.1940
Автор: Линник
МПК: G02B 21/14
Метки: малоконтрастных, микроскоп, наблюдения, объектов, предназначенный, прозрачных
...лучей, то все вредные рефлексы исчезнут, а свет от объекта пройдет через осветитель к окуляру микроскопа.П р е д м е т и з о б р е т е и и я,1. Микроскоп, предндзндченный для наблюдения малоконтрастных прозрачных об ьектов, о т л и ч а кэ щ и й с я тем, что, с целью достижения увеличения наблюдаемого контраста объекта путем пропускания пучка лучей через каждую его точку дважды, он сидбжен установленным иа месте коиденсорд и сфокусированным на объект А микроскопическим объектиьом О, в плоскости, сопряженной с объектом Л, которого расположено вогнутое дерека ло М.2. Форма выполнения микроскопа пои, 1, отличающаяся тем, что, с целью устранения из поля зрения рефлексов от оптических поверхностей, , для освещения объекта применена...
Прибор для измерения эффективного лучеиспускания земли
Номер патента: 58497
Опубликовано: 01.01.1940
Авторы: Александров, Куртенер
МПК: G01J 5/12, G01W 1/12, G02B 1/02 ...
Метки: земли, лучеиспускания, прибор, эффективного
...последние от влияния ветра. Та) ким образом, получается возможностьпроизводить измерение эффективноголучеиспускания земли как днем, так н ночью, в ветреную и спокойную погодуИзображенная на чертеже цилиндрическая коробка закрыта у нижнего ос нования эбонитовой панелью, в которой укреплены зажимы для присоединения проводов к выводам термобатая, =(Гу - т С (1,где Г 1 излучение неба к прибору, ч собственное излучение прибора, С - множитель пропорциональности.При повороте прибора принимающей поверхностью вниз для отклонения гальванометра я., имеем;., = Д - ;+ ,у) С (2) земли" - ееЯ В Д;ИННЭВГ)ЛОчасти спектра. ПО т 1 У 1 ИЧ где Я - излучениекоэфициент отраженивой инфракрасной обВычитая (1) из (2),е 1 - ) =СЯ -реи. Для зап 1 ить сйе 1 о)льта...
Проекционный аппарат для эпидиаграфоскопии
Номер патента: 58634
Опубликовано: 01.01.1940
Автор: Крейнин
МПК: G02B 21/08
Метки: аппарат, проекционный, эпидиаграфоскопии
...об. разом: при проектировании в отраженном свете зеркало 3 опускается и занимает положение 3 и отражатели 1 и 2 направляют лучи наклонно вниз для освещения непрозрачных объектов 10 на подвижном столике 11, После объектива 8 лучи света призмой 9 отбрасываются на экран.При проектированиисвете источник света 2 выключается, поворотное зеркало 3становится под известным углом и положение, показанное на чертеже сплошной линией, для отклонения хода лучей от отражателя и направления пх цанеподвижное зеркало 4, Лучи света,отражаясь от неподвижного зеркала 4,проходят через конденсор 5 и послеобъектива 6 отбрасываются призмой 7на экран.Для микропроекции над конденссрэм5 может быть использован либэ микроскоп или микроприставка; для графо-и...
Микроскоп
Номер патента: 58919
Опубликовано: 01.01.1941
Автор: Богословский
МПК: G01N 21/62, G02B 21/00, G02B 21/24 ...
Метки: микроскоп
...острие 2, имеющееся в центре столика 3, изготовленного из пертинакса или пластмассы. Наводка на фокус производится вращением металлического конуса 4, с которым вращается винт 5, поднимающий и опускающий столик с исследуемым объектом б. Вращение конуса производится с помощьо лертинаксового диска 7,Боковые стенки катодной трубки сделаны из стекла 8, а нижняя часть, на которой лежит стеклянная трубка, изготовляется из металла. Между металлом и стеклом катодной трубки имеется резиновая прокладка (шайба) 9. Тубус микроскопа держится в стекле на менделеевской замазке илн лицеине. Для того, чтобы катодная трубка не теряла вакуума, внутри тубуса над объективом имеется плосколараллельное стекло 10, лежащее на резиновой прокладке 1...
Способ и устройство для изготовления светофильтров путем покрывания прозрачной пластины металлом методом катодного распыления
Номер патента: 58947
Опубликовано: 01.01.1941
Автор: Рождественский
МПК: G02B 5/20
Метки: катодного, металлом, методом, пластины, покрывания, прозрачной, путем, распыления, светофильтров
...ширины пучка лучей соответственно размерам контрольной пластины 7. Цифрой 4 на чертеже обозначен платиновый катод, С целью осуществления возможности последовательного покрьгвэния частей опыливаемых пластин прн изготовлении ступенчатых светофильтров, в устройстве применен подвижный экран 2, представляющий собой металлическую рещетку с укрепленными на ней наклонно лепестками слюды, закрывающими )пластины светофильтров, Приводной механизм экрана яа чертеже не показан. Контрольная пластина 7 экраном не закрывается и остается открытой в течение всей операции.Действие устройства ясно из чертежа и специального описания не требует, При изготовлении неступенчатых светофильтрсв с заданной плотностью пластина 1 с гнездами и экран 2 могут...
Поляризационный опак иллюминатор
Номер патента: 59235
Опубликовано: 01.01.1941
Автор: Аршинов
МПК: G02B 27/28
Метки: иллюминатор, опак, поляризационный
...пластинчатая диафрагма снабмя отверстиями, из которь 1 х рыты поляроидами. Предметом изоорстени я является опак-иллюминатор для микроскопа, в котором в качестве поляризатора и анализатора применены поляроиды, помещенные в передвижной пластинчатой диафрагме.Прилагаемый чертеж поясняет предмет изобретения.Одно из отверстий 1 диафрагмы прикрыто двумя кусочками поляроидных пленок, плоскости поляризации которых взаимно-перпендикулярны. На чертеже направления плоскостей поляризованных лучей показаны условно черточками. Отверстие 2 свободно, а отверстие 3 прикрыто поляроидом до половины. едмет изобретения.дяризационный опак-иллюминая микроскопа с применением ельной призмы и в качестве пора и анализатора - поляроиличающийс я тем, что поукреплены...
Призматический прицел для светосигнального прибора
Номер патента: 59236
Опубликовано: 01.01.1941
Автор: Орлов
МПК: F41G 1/30, G02B 27/02
Метки: прибора, призматический, прицел, светосигнального
...- (ас 1 сс 1) нормальная прицельная призма, дающая в оле зазрения наблюдателя изооражение нити лампы; ее верхняя грань (со) не посеребрена. .Вместо этого на грань (сй) наклеенаромбическая призма (сде 1) с посеребренной гранью ( е 1). Призмы склеены веществом, показатель преломления которого отличается от показателя преломления стекла, или укреплены так, чтобы между ними сохранялась тонкая воздушная прослойка.Глаз наблюдателя расположен против грани (сй) и видит сквозь нее объект прицеливания.Луч света лампы, вступив в призму (аЬсс 1) и отразившись от нижних граней, частично отражается от плоскости склеивания, т. е, грани (сд), вследствие чего наблюдатель видит одновременно с целью изображение нити. Так как основной поток...
Объектив с переменным фокусным расстоянием
Номер патента: 59390
Опубликовано: 01.01.1941
Автор: Волосов
МПК: G02B 15/20
Метки: объектив, переменным, расстоянием, фокусным
...сохратива выполнен рассеивающим, а два нить достаточно высокую коррекцию последующих - собирающими. Фо- как монохроматических, так и хроматикусные расстояния последних не менее ческих аберраций при всех фокусных полуторакратного фокусного расстоя- расстояниях системы.ния рассеивающего компонента.На прилагаемом чертеже изображена 1 р е д и е т и 3 о б р е т е н и я, схема объектива согласно изобрете- Объектив с переменным фокусным нию. расстоянием, состоящий из трех склеОбъектив представляет собой трех. енных компонентов, изменение фокус- компонентную систему типа обратный ного расстояния которого достигается телеобъектив с раздвоенным положи- путем смещения среднего компонента, тельным компонентом. отличающийся тем, что фронВсе три...
Способ определения оптической и электрических осей кварца
Номер патента: 59684
Опубликовано: 01.01.1941
Автор: Шубников
МПК: G01N 31/00, G02B 1/02
Метки: кварца, оптической, осей, электрических
...применить микроскопические фигуры травления для ориентировки кварца при проиэвОдстве пьезокварцевых и оптических препаратов.Недостатком всех этих способов является малая точность ориентировки вследствие явлений дифракции света при отражении и преломлении света от фигур травления.Предмет изобретения предусматри-вает способ определения оптической и , электрической осей кварца, заключаю-щийся в том, что травлению подвергаются небольшие углубления, сделан-ные на поверхности кварца сверлом той или иной формы. Световые фигуры, получаемые от таких углублений в проходящем или отраженном свете,получаются более четкими и обладают новыми свойствами - прямыми линия. ми, отображающими главнейшие кристаллографические зоны, что г 1 озволяет значительно...
Поляризационный опак-иллюминатор
Номер патента: 59685
Опубликовано: 01.01.1941
МПК: G02B 27/28
Метки: опак-иллюминатор, поляризационный
...свободно вращается перед объективом Она вертикальной оси, укрепляемой накорпусе опак-иллюминатора в плоскости его симметрии между призмой Ргполного внутреннего отражения и ис.точником света С, и, кроме того, может перемещаться В плоскости дискаиз положения (а) в положение 11)(Фиг. 2),Вращение вокруг вертикальной оспполяризационного приспособления, помещенного в положение 1 а), дает возможность производить наблюдение приодном поляроиде с переменным азимутом плоскости поляризации падающихлучей с одновременным использованием синего светофильтра. Вращениевокруг той же оси поляризационногоприспособления, помещенного в положение 1 Ь) дает возможность производить наблюдение при скрещенных поляроидах в условиях синхронного ихИГЗ Рт...
Нитеобрезное приспособление к круглочулочным автоматам
Номер патента: 59818
Опубликовано: 01.01.1941
Автор: Фыков
МПК: D04B 15/00, D04B 15/60, D04B 9/18 ...
Метки: автоматам, круглочулочным, нитеобрезное
...а ры 5988чаг 9 - для привода прижимаусилительной нити от выступа платинодержательного кольца. Конец рычага 9 взаимодействует с поворотным на оси 13 в горизонтальной плоскости рычагом 12, прижимаемым к платинодержательному кольцу 14 пружиной 15 (фиг, 1 и 3), Конец рычага 12, взаимодействующий с цилиндрической наружной поверхностью платинодержательного кольца 14 или с его выступом 16, снабжен для уменьшения трения роликом 17, Для поворота в горизонтальной плоскости рычага 12 с целью подвода его ролика 17 к платинодержательному кольцу 14 пресна. значена переставная планка 18, расположенная снизу рычага 12 и взаимодействующая с ним ступенью 19. Планка 18 подвижно расположена в отростке 20 неподвижного кронштейна 21 ярма 11, а пружина...
Призменная насадка на объектив микроскопа
Номер патента: 59834
Опубликовано: 01.01.1941
Автор: Мохов
МПК: G02B 21/04
Метки: микроскопа, насадка, объектив, призменная
...миллиметра будет соответствовать 0,08 - 0,09 мм и в плоскости изображения.Такая оптическая насадка предназначается для массового контроля разфг Е ееоесГо Отв. редактор П, В, Никитинип Сов. печ.", М 66519. Зак, М 39.6 - 4 Цена 35 кои. оспланиздат меров предметов, без прикосновения к ним какими-либо наконечниками.Примерные формы выполнения изобретения в виде схем насадок представлены на фиг. 1 и 2.Представленная на фиг, 1 призменная насадка, предназначена для измерения расстояний, меньших Я действующего отверстия и больших величины поля зрения объектива микроскопа.Она выполнена из двух симметрично относительно оси микроскопа расположенных прямоугольных призм 1 и 2, гипотенузные плоскости которых расположены параллельно оптической оси...
Прибор для измерения углов оптических клиньев
Номер патента: 59835
Опубликовано: 01.01.1941
МПК: G01B 11/26, G02B 27/30, G02B 27/32 ...
Метки: клиньев, оптических, прибор, углов
...совмещаются на величину угла клина (или, что точнее, на величину, равную 2 о и об, где ив коэфициент преломления стекла.Автор указывает, что предлагаемый прибор позволит измерять клинья с преломляющим углом до 3 (с точностью порядка 2" - 3").На чертеже фиг. 1 изображает общий перспективный вид прибора; фиг.2 и 3 - вид, в двух проекциях корпуса объектива; фиг, 4 - разрез по линии АВ на фиг, 2.Как видно из фиг. 2 - 4, объектив состоит из двух линз 4 и 5 (линза флинт 4 и линза крон 5), расположенныхв оправе 6, помещенной внутри корпуса 2, который при посредстве фланца 1, имеющегося на его крышке 3, закрепляется на трубе коллиматора. Каждая из половинок объектива снабжена винтом 9 1 соответственно 9,), служащим для перемещения ее в...
Устройство для анализа горных пород
Номер патента: 60720
Опубликовано: 01.01.1942
Автор: Сементовский
МПК: G02B 21/26
...также поднята кверху пружинами 45, причем между связью 47 и клавишами 43 имеется небольшой зазор.На нулевом рычаге 13 находится упор 14 (фиг. 3) и обоймапереключателя 33, которая может передвигаться вперед и назад, будучи ограниченной в этом движении прорезом и упором 14. На обойме укреплены палец 32 (фиг. 4) и пружинная собачка 34 (фиг. 3). В переднем положении обоймы палец входит в криволинейный прорез рычага сцепления 28, в заднем положении палец выходит из этого выреза, а собачка 34 приходит в зацепление с храповиком 27.Для приведения в действие фото- спуска на левой станине 1 б находится рычаг 48 (фиг. 2), который передним своим концом подведен под рычаг 4 б нулевой рамы, а задним действует на фотоспуск. Последний при помощи гайки...
Способ градуировки фотоэлектрических колориметров и т. п. приборов
Номер патента: 61118
Опубликовано: 01.01.1942
Авторы: Бронштейн, Владимиров, Юшанцев
МПК: G01J 3/46, G02B 27/32
Метки: градуировки, колориметров, приборов, фотоэлектрических
...изо бр етен ияСпособ градуировки фотоэлектрических колориметров и т, п. приборов, о тл и ч а ю щ и й с я тем, что сначала на пути светового потока к фотоэлементу вводят кювету с дистиллированной водой и устанавливают предельное положение стрелки гальванометра, изменяя чувствительность последнего, а затем вводят на пути светового потока к фотоэлементу кювету с раствором известной концентрации, перекрывают часть светочувствительной поверхности фотоэлемента светофильтром так, чтобы гальванометр показывал определенное, наперед заданное число делений, и производят градуировку шкалы гальванометра по серии растворов различной известной концентрации обычным путем.Редактор Р. Б, Кауфман Техред А. А. Камышникова Корректор Л, Н. Глазунова 11...
Способ определения пористости защитных покрытий на серебряных зеркалах
Номер патента: 61474
Опубликовано: 01.01.1942
Автор: Зильберфарб
МПК: G01N 15/08, G02B 1/10
Метки: защитных, зеркалах, покрытий, пористости, серебряных
...поры в защитном и серебряном слое на стекле видны капли жидкости. Предмет изобретения ни пр Техн. редактор Н. Н, Пискарева. едактор-1224 Типография Оборонгиз Для предохранения серебряного слоя зеркал от разрушения на него наносят защитные покрытия как металлические, так и неметаллические. Для защиты слоя необходимо, чтобы не было пор в защитном слое, Способов выявления и оценки пористости до последнего времени не существовало.Предлагается способ выявления пор в защитных покрытиях на серебряных зеркалах, Он имеет ту особенность, что применим к любым покрытиям - металлическим и неметаллическим и состоит в том, что зеркало с нанесенным на него защитным слоем подвергают катодной обработке в разбавленном растворе соли щелочного металла,...
Способ создания освещения тёмного поля на сетке телескопического прибора
Номер патента: 61475
Опубликовано: 01.01.1942
Автор: Папиянц
МПК: G02B 21/10, G02B 23/00
Метки: освещения, поля, прибора, сетке, создания, телескопического, тёмного
...надевается со стороны объектива колпачок, на дне которого имеется кольцевой вырез 1 (фиг. 1). Диаметр внешней границы этого выреза должен быть равен диаметру входного зрачка объектива; диаметр внутренней границы его должен быть равным -/, диаметра входного зрачка, На окуляр прибора надевается второй колпачок. В центре дна этого колпачка сделано круглое отверстие, диаметр которого равен /., диаметра выходного зрачка прибора. Высота колпачка выбирается такой, чтобы плоскость отверстия совпала с плоскостью выходного зрачка. Наблюдатель, глядя в отверстие окуляра, наводит бинокль на светлую матовую поверхность, например на колпак обычной настольной лампы. При этом наблюдатель отчетливо видит сразу по всему полю все мельчайшие дефекты на...
Объектив спектрографа
Номер патента: 61495
Опубликовано: 01.01.1942
Автор: Кириллов
МПК: G01J 3/02, G02B 13/14
Метки: объектив, спектрографа
...автоколлимационном спектроИз теории оптических инструментов известно, что исправления кривизны поля можно достигнуть двумя путями: выбором материалов, из которых изготовляется объектив, и конструкцией объектива.Кривизна зависит от вторичного спектра, который обусловливается дисперсией входящих в систему материалов. Выбором конструкции объектива можно получить реально наименьшую кривизну, которая получается от применения того или иного материала.Применение фтористого лития может дать наименьшую кривизну благодаря тому, что он из всех известных материалов обладает наименьшей дисперсией для ультрафиолетовой области спектра,Наклон плоскости спектра к оптической оси камеры зависит (при одной и той же системе призм) исключительно от дисперсии...
Окуляр с флюоресцирующим экраном
Номер патента: 61526
Опубликовано: 01.01.1942
Автор: Брумберг
МПК: G02B 25/00
Метки: окуляр, флюоресцирующим, экраном
...созданного только ультрафиолетовой частью излучения. При этом объектив прибора должен быть ахроматическим в видимой и ультрафиолетовойчастях спектра.Этот окуляр обладает следующими двумя существенными преимуществами перед другими окулярами с флюоресцирующими экранами, известными в натоящее время, В случае, если оптическая ось окуляра составляет с плоскостью экрана угол, ббльший предельного угла полного внутреннего отражения для сорта стекла, из которого сделана полусфера 2, в окуляр не могут попасть прямые видимые лучи из объектива ни при одном из возможных углов схождения их на экране, вплоть до 180 (фиг. 2).Этот угол обычно стараются сколь возможно увеличить, так как апертурой объектива со стороны экрана определяется...
Конденсатор для проходящего света
Номер патента: 61539
Опубликовано: 01.01.1942
Автор: Остроумов
МПК: G02B 19/00
Метки: конденсатор, проходящего, света
...достаточную концентрацию света, если только она обладает высоким коэффициентом отражения (85 - 90%) .Даже при низком коэффициенте отражения поверхности колец потеря света на отражение в описываемом приборе будет меньше, чем в обычном стеклянном двухлинзовом конденсоре с четырьмя отражающими поверхностями.Для простоты изготовления мож. но несколько изменить конструкцию прибора, упростив ее путем некоторого ухудшения оптических свойств, а именно: заменить отдельные кольца плоской спиралью (подобной часовой пружине, свернутой из блестящей тонкой зеркальной ленты) - металлической, целлофановой, стеклянной или из другого материала (фиг. 3). Необходимо только, чтобы шаг этой спирали возрастал пропорционально тангенсу апертурного угла...
Приспособление для исследования цилиндрических и конических поверхностей
Номер патента: 61540
Опубликовано: 01.01.1942
Автор: Беркович
Метки: исследования, конических, поверхностей, цилиндрических
...металлографического микроскопа, о т л и ч а ющ е е с я тем, что вторая катетная грань призмы посеребрена. 18 х По известному способу микроскопического исследования цилиндрических и конических поверхностей объект, поверхность которого желательно исследовать, накладывается под некоторым давлением на гипотенузную грань призмы полного внутреннего отражения, катетная грань которой помещена на столике металлографического микроскопа.Предметом изобретения является приспособление для аналогичной цели, выполненное в виде призмы полного внутреннего отражения, устанавливаемой катетной гранью на столике микроскопа, у которой вторая катетная грань посеребрена.Примерная форма выполнения изобретения представлена на фигуре.Свет от лампы 1 через...
Осветительное устройство для исследования по теневому методу фуко
Номер патента: 61544
Опубликовано: 01.01.1942
Автор: Максутов
МПК: G02B 1/08, G02B 1/10, G02B 27/54 ...
Метки: исследования, методу, осветительное, теневому, фуко
...кислоты, чтобы получить глубину штриха порядка нескольких десятых долей микрона и в то же время не сделать матовой поверхность штриха. После этого при посадке на контакт на месте штриха будет происходить полное внутреннее отражение. Верхнее стекло может быть наклеено бальзамом. Можно обойтись и без верхнего стекла, нанеся сетку или перекрестие на верхней поверхности составного стекла.Недостатком обоих вариантов является то, что, во-первых, изображение штриха по его ширине лежит в плоскости, не перпендикулярной оптической оси, что при малой ширине штриха несущественно и, во-вторых, что применение такого осветителя для теневых исследований затруднительно.От этих недостатков свободен следующий вариант,На фиг. 2 изображена иная...
Способ устранения вредных рефлексов в оптических системах
Номер патента: 61545
Опубликовано: 01.01.1942
Автор: Максутов
МПК: G01M 9/06, G02B 5/02, G02C 7/16 ...
Метки: вредных, оптических, рефлексов, системах, устранения
...от этих рефлексов или во всяком случае исключить их вредное действие. Так, в случае аэродинамической трубы мы удалим паразитные изображения на необходимое безвредное расстояние от основного изображения. Однако в этом случае рефлексы 1 и 4 сопровождают основной пучок и мы добьемся уменьшения вредного действия рефлексов приблизительно в три раза.Можно выполнить защитные окна в виде двух клиньев, направленных в разные стороны и создающих в совокупности плоскопараллельную пластинку (фиг. 3), В этом случае61545 нетрудно показать, что от основного пучка отклоняются рефлексы 1, 3, 4 и 5, тогда как рефлексы 2 и 6 будут сопровождать основной пучок, Таким образом, результат получится аналогичный предыдущему, однако паразитными...
Насадка на объектив микроскопа
Номер патента: 61548
Опубликовано: 01.01.1942
Автор: Волынский
МПК: G02B 21/02
Метки: микроскопа, насадка, объектив
...плоской ее грани.Для связи компаратора с объективом микроскопа применяется приспособление типа, указанного на фиг. 1 - 3, состоящее из металлического держателя компаратора, который надевается на верхний с резьбой конец объектива и прижимается к нижней части тубуса микроскопа или к соединительному приспособлению любой системы одновременно с привинчиванием объектива, Приспособление это также состоит из металлической оправы компаратора, снабженной в концевых частях отверстиями для соединительных стоек, и из двух соединительных стоек, притягивающих систему призм компаратора к нижней фронтальной линзе ооъектива,Комп аратор, установленный на объективе микроскопа указанным выше способом, направляет в объектив и далее в окуляр микроскопа...
Фотографический объектив
Номер патента: 61551
Опубликовано: 01.01.1942
МПК: G02B 9/62
Метки: объектив, фотографический
