G02B — Оптические элементы, системы или приборы

Номер патента: 1176284

Опубликовано: 30.08.1985

Автор: Некрасов

МПК: G02B 7/16

Метки: оптических, поворотная, смены, турел, элементов

...показано условно). На цилиндрической поверхности диска 1 имеется зубчатый венец 2, а на торцовой поверхности 3 дискаконусные гнезда 4, выполненные иэ20 твердого материала, например, нержавеющей стали. На диске 1 установлены объективы 5,.5 а и 5 б так, что оптические оси их параллельны оси вращения диска 1, На корпусе крепит 25 ся электродвигатель 6, например, типа ДПИ или ДПР, выходной вал 7 которого с помощью шестерни 8, выполненной из самосмазывающегося материала, например, сополимера, связан с зуб- З 0 чатым венцом 2 диска 1. На корпусе также установлен вспомогательный диск 9, например, на подшипниках качения закрытого типа. Диск 9 выполнен также иэ самосмазывающегося З 5 материала, На цилиндрической поверхности диска 9 имеется...

Номер патента: 1176285

Опубликовано: 30.08.1985

Авторы: Безруков, Иванов, Русинов

МПК: G02B 11/34

Метки: входным, вынесенным, гидрообъектив, зрачком, широкоугольный

...содержит плоский иллюминатор 1, входной зрачок 2, вынесенный на первую поверхность, 15 коррекционный компонент, склеенный из положительного 3, отрицательного 4 и положительного 5 менисков, обращенных вогнутостью к предмету, положительный компонент 6, выполненный 20 в виде двояковыпуклой линзы, отрицательный компонент 7, выполненный в виде отрицательного мениска, обращенного вогнутостью к предмету,и вогнуто-плоскую линзу 8. . 25Первый компонент (линзы 3-5 ) служит в системе для создания благоприятного условия прохождения широких наклонных пучков (так как первая поверхность гидрообъектива контактирует с воздухом, то угловое поле в воздухе после иллюминатора составляет 2 = 141), для развития углового поля при...

Номер патента: 1176286

Опубликовано: 30.08.1985

Авторы: Негинская, Сорокина

МПК: G02B 13/08

Метки: анаморфотная, насадка

...ел Редактор К,Волощук аказ 5357/4 526 Подписноевенного комитета СССРретений и открытий-35, Раушская наб., д, 4/ Тир НИИПИ Государ по делам из 3035, Москва, Филиал ППП "Патент", г. Ужгород, ул, Проектная Изобретение относится к кинотехнике и может быть использовано при съемке и проекции широкоэкранных фильмовЦель изобретения - увеличение 5 входной апертуры насадки до 0,2, а также увеличение расстояния от последней поверхности насадки до плоскости изображения при сохранении хорошего качества изображения,10 На фиг,1 изображена оптическая схема анаморфотной насадки, вертикальное сечение; на фиг,2 - то же, горизонтальное сечение. 15 Оптическая схема анаморфотной насадки состоит из трех компонентов 1-3, Компонент 1 выполнен в виде...

Номер патента: 1176287

Опубликовано: 30.08.1985

Авторы: Блохин, Кулешова, Новиков, Олейник

МПК: G02B 21/28

Метки: исследований, криомикроскопических

...5Цель изобретения - повышение достоверности информации об исследуемом объекте путем управления переохлаждением,На чертеже схематически изображе Оно устройство для криомикроскопических исследов аний.Устройство содержит герметичнуюрабочую камеру 1, имеющую крышку 2с отверстием 3 для объектива микроскопа и днище 4 с отверстием 5 дляисточника света, капилляр 6 с водой,один конец которого через отверстие 7в предметном стекле 8 контактирует сбиообъектом 9, а другой находится в щкамере 10, имеющей выпускную трубу 11с вентилем 12 и соединенной трубопроводом 13 с общим трубопроводом 14подвода и отводя хладагента, На общемтрубопроводе 14 установлен теплообмен-,25ник 15,Устройство работает в двух режимах; в условиях исключения...

Номер патента: 1176288

Опубликовано: 30.08.1985

Авторы: Гордиенко, Трибунский, Чайковский

МПК: G02B 26/08

Метки: дефлектор

...Направления же радиальной поляризации под этими электродами противоположны, поэтому участки пьезоэлемента 11 под этими электродами эа счет поперечного обратного пьезоэффекта деформируются по длине в противоположных направлениях и, следовательно, происходит изгиб трубчатого пьезоэлемента 11 и вместе с ним упругого стержня 2 с зеркалом 8 в плоскости УЕ, что вызывает отклонение луча, отраженного от зеркала 8, в той же плоскости.То же происходит и при подаче напряжений Б = 0 = 0 В этом случае изгиб происходит в плоскости ХЕ, что вызывает отклонение отраженного луча в той же плоскости; Угол отклонения луча пропорционален величине напряжения Б,.При подаче управляющих напряжений 11 = 11 = -П = -0 = Б, получао ем линейное удлийение пьезоэлемента...

Номер патента: 1082162

Опубликовано: 07.09.1985

Авторы: Барская, Чернин

МПК: G01N 21/03, G02B 17/06

Метки: многоходовая, оптическая

...пары объективов 2 и З,.поэтому коллектив 7изображает объективы 2 и 3 друг надруга. Вспомогательный зеркальныйколлектив 8 в виде узкой полосы примыкает к коллективу 7. Он ориентирован так, чтобы изображать объектив 2на дополнительный объектив 9, установленный на кронштейне 5 вблизиспаренных объективов 2 и 3, Подвижный кронштейн 5 имеет возможность поворота вокруг горизонтальной оси 10вместе с зеркальными объективами 2,3 и 9. Оси 6 и 10 взаимно перпендикулярны, Над коллективом 8 расположены выходное отверстие 11 и входноеотверстие 1 системы,Иногоходовая оптическая системаработает следующим образом.,Через отверстие 1 свет попадаетна объектив 2, который создает промежуточное изображение входного отверстия на поверхности коллектива...

Номер патента: 1177783

Опубликовано: 07.09.1985

Автор: Зеленов

МПК: G02B 5/28

Метки: оптическое, узкополосное, фильтрующее

...и СОС к нормалям ОЕ,ОР и 05 С, перпендикулярным кповерхности фильтра, Точки В,С и Кнаходятся на отражающих поверхностях зеркал 2. Углы 1 НОЕ, ВОР 5и 160 С равны между собой и равныЫ/2, где о - угол, при котором ненаблюдаются интерференционные явления выше первого порядка, а плоскос".ти этих углов развернуты одна относи тельно другой на 120Прямоугольная правая система координат ХУЕ расположена такимобразом, что ее начало О, находится в точке О пересечения оси с15поверхностью фильтра, ось Х совпадает с линией НВ оси НВСКН устройства, а координатная плоскость ХУсовпадает с плоскостью углаНО Е,1определенной пересекающимися в точ" 20ке О линиями НВ оси НВСКН устройства и ОЕ,Зеркала 2 расположены таким образом, что проекции ортов...

Номер патента: 1177784

Опубликовано: 07.09.1985

Авторы: Гадьмаши, Сливка, Сусликов

МПК: G02B 5/30

Метки: оптический, фильтр

...дЛ =о нения линейного двулучепреломления йп кристалла при прохождении через изотропную точку.11)Полуширина а Ь каждой из трех выделяемых линий на выходе поляризатора 2 равна Выражение ( 2 ) определяет селективность Фильтра, состоящего из элементов 1- 6 - 2. Заметим, что она в 4- 2 31 раз превышает селектив Д эность известного фильтра.Таким образом, спектр пропускания системы 1 - 6 - 2 состоит из трех равноотстоящих линий, локализованных на длинах волн Л, Л и Д . Излучение этого спектрального состава падает на кристаллическую пластинку 7, которая оказывает на это излучение такое же воздействие, как и пластинка 6. В результате после прохождения системы 1-6-2-7-3 спектральный состав излучения не изменяется. Однако полу- ширина каждой...

Номер патента: 1177786

Опубликовано: 07.09.1985

Авторы: Агеев, Руткин, Смоленский

МПК: G02B 6/14

Метки: мод, однонаправленный

...к интегральной оптике и может бЬть использовано в невзаимных устройствах таких как оптические вентили, циркуляторы гираторы и т.д. 5Целью изобретения является улучшение параметров невзаимности и достижение ее достоверности.На чертеже изображен предлагаемый преобразователь,10Устройство содержит тонкопленочный магнитооптический волновод 1 из ферромагнитной пленки с гиротропными свойствами, который нанесен на диэлектрическуюподложку 2. На волновод 1 вдоль его оси Е нанесена металлическая серпантинная цепочка 3 пилообразной формы, Период 2 цепочки 3 определяется формулой где- длина волны оптическогоизлучения в вакууме; 25Ь - разность постоянных распространения ТЕ и ТМ мод;/К/ - модуль коэффициента. связимежду ними при распространении...

Номер патента: 1177787

Опубликовано: 07.09.1985

Автор: Золотарев

МПК: G02B 6/36

Метки: муфта, соединительная

...пределах.Юрковец Редакт 526омитета СССРоткрытийушская наб., д,4/5 З,аказ 5 Подписно Филиал ППП "Патент", г.ужгород, ул.Проектная,Изобретение относится к волоконной оптике, в частности к устройствам для разъемного сращивания места, обрыва световода.Целью изобретения является повы шение качества соединения торцов световодов. Предлагаемая муфта предназначена для стыковки световодов только одинакового диаметра. Поскольку технологический разброс диаметров различных световодов составлет +73, то муфта применяется для стыковки двух торцов одного и того же световода, например, в месте его обрыва,На фиг.1 изображена соединительная муфта, общий вид; на фиг.2 и 3 последовательность операций при ; соединении световодов. 20Муфта содержит упругий...

Номер патента: 1177788

Опубликовано: 07.09.1985

Авторы: Гуревич, Псикова, Фокова

МПК: G02B 9/64

Метки: объектив, проекционный, увеличением-0

...увели-Десятый компонент - склеенный чекие поля зрения. отрщательиый мениск, обрацекиьйНа Чертеие приведена оптическая вогнутость х плоскости предметов, С/хема проехйрюнного объектява.с соотноаением радиусов 1: 2,3 соОбъектив состоит вз однняадцатидерущий отркцателъкув линзу 13омпокентов, содериацях пятнадцать 10. и половятелъиув линзу 14, выполнен 7 е/эЙые из флинта н тязелого крона. . Первый компонент - одйиочкый поло- Одивкадцатый компонент - полоелъный мениск 1, обраценный вогау- ивтелькый мениск 15, обрацеимый / остью к плоск 6 сти иэобракеввй, вы- вогкутостьв к плоскости иэобраиееняый кз Флинта с соотаовеаием 13, ний, выполненный иэ тяиелого крона Фадиусов 1 еф,4 а;, .: с сооткаиением радиусов 1:4,05.Второй. аваювект -...

Номер патента: 1177789

Опубликовано: 07.09.1985

Авторы: Гуревич, Псикова, Фокова

МПК: G02B 9/64

Метки: объектив, проекционный, увеличением-0

...из сверхтяжелого кронас соотношением радиусов 1:2,4,Второй компонент - одиночная положительная линза 2, выполненная изстекла КУ, с соотношением радиусов 1;1,6,Третий компонент - одиночный положительный мениск 3, обращенный вогнутостью к пространству изображений, выполненный из сверхтяжелого 25крона с соотношением радиусов 1:2,4,Четвертый компонент - одиночныйотрицательный мениск 4, обращенныйвогнутостью к плоскости изображений,выполненный из кварцевого стекла ссоотношением радиусов 20,5:1. Пятый компонент - положительный склеенный мениск, обращенный вогнутостью к плоскости предметов, состоящий из отрицательной линзы 5 и по 35 ложительной линзы 6 с соотношением радиусов 1,25:1, выполненный из баритового флинта и баритового крона.Шестой...

Номер патента: 1177790

Опубликовано: 07.09.1985

Авторы: Бурцев, Лиман, Цемехман

МПК: G02B 23/00

Метки: эндоскопическое

...местах.На фиг.1 показано предлагаемоеустройство, общий вид; на фиг.2 - оптическая схема устройства.Эндоскопическое устройство (фиг,15содержит дистальную часть в видетрубчатого корпуса 1 с направляющимивыступами 2 и стыковочным узлом 3,внутри корпуса размещены оптическаясистема (фиг.2) и внутренний канал 4подсветки, промежуточную часть, в ко.торую входят информационный канал 5,внешний канал 6 подсветки и трификсатора 7-9, проксимальную частьв виде окулярного корпуса 10. Устройство содержит также осветитель 11.Оптическая система эндоскопического устройства (фиг,2содержитголовной объектив 12, коллективнуюлинзу 13 с измерительным элементом,объективы 14 оборачивающей системы,окуляр 15 и зеркало 16,Устройство работает следующим...

Номер патента: 1135320

Опубликовано: 15.09.1985

Авторы: Гороховский, Кикас, Ребане

МПК: G02B 5/22

Метки: абсорбционного, пропускания, узкополосного, фильтра

...состоят из небольшого числа узких (менее 0, 1 нм) линий.Целью изобретения является обеспечение возможности изготовления фильтров с заданным сложным профилем пропускания.Поставленная цель достигается тем, что в способе изготовления узко"З полосного абсорбционного Фильтра пропускания, включающем формирование полосы пропускания спектрально селективным высвечиванием фотохромного вещества узкополосным лазерным 40 облучением в охлажденном до темпера-. туры жидкого гелия растворе, растворяют Фотохромное вещество в растворителе, образующем стекло при охлаждении раствора до рабочей температуры фильтра.Для изготовления фильтра подбирают фотохромное вещество и раствори- тель, образующий стекло при охлажде-нии, так, чтобы полоса чистоэлектронного...

Номер патента: 1179251

Опубликовано: 15.09.1985

Автор: Кучикян

МПК: G02B 6/28

Метки: многоканальный, разветвитель, световодный

...световоды 2,имеющие световедущие жилы 3, отражающие оболочки 4 и выполненные с 15боковыми фасками 5, вскрывающимисветоведущие жилы 3. Световоды 2размещены в одной плоскости с фасками, перпендикулярными этой плоскости. Фаски расширены к торцам 20световодов и сужены при удалении отних. Световоды 2 установлены с контактом по своим фаскам. Входнойсветовод 1 торцом установлен поцентру торца одного из выходных,. 25предпочтительно центрального,Разветвитель работает следующим образом. Во входной световод 1 подают . све-. товое излучение, которое затем попадает в выходной световод, по центру которого установлен входной, а также частично в два соседних с ним.В соседние световоды излучение попадает из-за того что торец входного...

Номер патента: 1179252

Опубликовано: 15.09.1985

Автор: Степин

МПК: G02B 7/18

Метки: крепления, призмы

...Устройство по пп.1-3, о т - л и ч а ю щ е е с я тем, что подпятники выполнены в виде шариков и установлены в отверстия соединяющей их детали.1179252 Ригз 2 Составитель Л. МухинаВеселовская Техред А.Бабинец Корректор А. Обруч Редак 526енного комитений и отРаушская 669/46ВН Т Подписнотета СССРрытийнаб., д. 45 ак ИИПИ Государс по делам изоб 35, Москва, Жилиал ППП "Патент", г. Ужгород, ул. Проектн Изобретение относится к оптическому приборостроению и может быть использовано при креплении оптических призм.Целью изобретения является повышение надежности крепления призм.На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг, 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1; на фиг. 4 - варианты исполнения...

Номер патента: 1179253

Опубликовано: 15.09.1985

Авторы: Андреев, Гуттаковский, Егунов, Зарицкий, Кудрявцева, Куликов

МПК: G01N 33/48, G02B 21/00

Метки: биологический, микроскоп

...фиг. 1 представлена оптическая 1 О схема биологического микроскопа; на фиг. 2 - биологический микроскоп с револьвером и объективом для обычного микроскопирования, общий вид;на фиг. 3 - то же, с устройством 15 для инвертированного микроскопирования. Микроскоп состоит из расположенных по ходу луча дополнительного объектива 1, зеркал 2 и 3, тубусной линзы 4, зеркал 5 и 6, окуляра 7, основного объектива 8, предметного столика 9.Зеркала 2, 3, 5 и 6 представляют собой зеркальную систему, в состав которой должны входить не менее трех .отражательных элементов (конструктивно предлагается эту систему выполнить из четырех зеркал). Кроме того, микроскоп содержит устройство для инвертированного микроскопирования (блоки 10 поворота изображения),...

Номер патента: 1179254

Опубликовано: 15.09.1985

Авторы: Горлушкина, Жданов, Сухопаров

МПК: G02B 23/10

Метки: визирно-отсчетная, оптическая

...системы.На фиг. 1 схематически, изображе на оптическая система; на фиг. 2 то же, вид сбоку.Оптическая визирно-отсчетная система состоит из защитного стекла 1, головного зеркала 2, галилеевской 15 системы 3, телескопический системы 4, 5 и 6, соединительной призменной системы, состоящей из прямоугольной 7 и прямоугольной 8 (с крышей) призм, наклеенных на плоско параллельную пластинку 9, образующей нерасстраивающуюся систему, коллиматора, включающего объектив 10, зеркало 11, расположенное на половине фокусного расстояния объектива 10, 25 и призму 12 с визирной сеткой 13, .наклеенные на объектив 10, причем оптические оси телескопической системы 4, 5 и 6 и объектива 10 параллельны, объектива 14 и призмы 15, наклеенной З 0 на объектив...

Номер патента: 1179255

Опубликовано: 15.09.1985

Автор: Седухин

МПК: G02B 26/08

Метки: варианты, голографическое, его, сканирующее

...(совпадающего с центром зонной пластинки) до границы К-й зоны, выражение (1) имеет вид Х +Х = КГЪе - К 3 (2) кФДля цилиндрических зонных пластинок распределение зон Френеля определяется из (2) как(3)Хи=Падающий на рабочую поверхность пучок световых лучей является параллельным в плоскости Р, оптическая ось анаморфотной оптической системы перпендикулярна ее фокальной плоскости, а следовательно, перпендикулярна и образующей рабочей поверхности, лежащей в фокальной плоскости анаморфотной оптической системы. На плоскости Р выбирают декартову систему координат ОХУ так, чтобы ось ОХ.проходила через образующую рабочей поверхности, лежащую в фокальной плоскости анаморфотной оптической системы. Траектория сканирова) 15- Х, а 2=гМ,с (7) на...

Номер патента: 1179256

Опубликовано: 15.09.1985

Автор: Алехин

МПК: G02B 27/54

Метки: прибор, теневой, фотоэлектрический

...к входу осциллографа 7 (положение П).Устройство работает следующим образом.При настройке прибора в отсутствие оптической неодйородности 20 линейным перемещением основного анализирующего элемента - призмы 11 перпендикулярно направлению распространения зондирующего пучка света 21 добиваются идентичности отраженных боковыми гранями 12 и 13 призмы пучков света 22,и 23 (см. фиг. 2), сравнивая сигналы на осциллографах 6 и 7 от фотоприемников 4 и 5. При этом дополнительные анализирующие элементы - нейтрально серые клинья 15 и 16, представляющие собой оптические элементы с коэффициентом пропускания, меняющимся по линейному закону вдоль выбранного направления, являющегося в дальнейшем рабочим, устанавливают так, чтобы отраженные световые...

Номер патента: 1179257

Опубликовано: 15.09.1985

Авторы: Гордейчик, Санников

МПК: G02B 27/40

Метки: оптических, перефокусировки, систем

...3 при помощи резьбы 11 закрепляют осветитель ипи заменякицую егосистему (не показано) и по шкале 10устанавливают сферическим зеркалом8 имитируемую дистанцию. Пучок Лучейот узла сетки 3, освещенной осветителем, отражается от светоделительной поверхности 5 и сферическогозеркала 8, проходит светоделительный элемент 4 и объектив 2. Угол .расхождения пучка выходящих изобъектива 2 лучей соответствует имитируемой дистанции. Например, паралельный пучок означает, что мнимоеизображение сетки 3 находится в минус бесконечности, а расходящийся -на минус конечном расстоянии отобъектива 2. 1179 Изобретение относится к оптическому приборостроению и может быть использовано для перефокусировки оптических систем и имитации дистанций.Целью...

Номер патента: 1180823

Опубликовано: 23.09.1985

Авторы: Гончаренко, Михайлова, Паппер

МПК: G02B 9/64

Метки: объектив, печати, репродукционный, цветной

...ул. Проектная, 4 2, Объектив по п, 1, о т л и ч аю щ и й с я тем, что перед первой линзой обьектива на расстоянии 0,05 Изобретение относится к оптическому приборостроению, а именно к репро-дукционным объективам, и может бытьиспользовано для съемки с цветныхнепрозрачных оригиналов. 5Цель изобретения - повышение качества изображения.На чертеже представлена оптическаясхема предлагаемого объектива,Репродукционный объектив состоитиз девяти одиночных линз, первая изкоторых отрицательный мениск 1,линза 2 - двояковыпуклая, линза 3отрицательный мениск, линза 4 и 5 -положительные мениски, обращенные 15вогнутостями к апертурной диафрагме,линза 6 - отрицательная, линза 7двояковыпуклая, линза 8 - положитель"ный мениск и линза 9 -...

Номер патента: 1180824

Опубликовано: 23.09.1985

Авторы: Багдасаров, Григорьев

МПК: G02B 21/02

Метки: микроскопа, объектив

...схема предлагаемого объектива, относящегося к оптическим системам для микроскопии.Объектив состоит из восьми линзовых компонентов. Компонент 1 выполнен в виде отрицательного мениска,обращенного вогнутостью к предмету. 20Отрицательный компонент 2 склеен.из положительного и отрицательногоменисков, обращенных вогнутостями кпредмету. Компонент 3 - двояковыпуклая линза, Отрицательныйкомпонент 2514 состоит из двояковыпуклой линзы,склеенной с двояковогнутой линзой.Положительные компоненты 5 и 6 иотрицательный компонент 7 выполненыкаждый из положительного мениска,склеенного с отрицательным мениском.При этом все менисковые линзы обращены вогнутостями к предмету, Положительный компонент 8 склеен издвояковыпуклой линзы и положитель 35ного...

Номер патента: 934820

Опубликовано: 30.09.1985

Автор: Сорокин

МПК: G02B 26/10

Метки: лазерного, пучка, сканирования

...сканиронания и н частности,обеспечение эллиптической траекториисканиронания,Поставленная цель достигаетсятем, что н устройство сканированиялазерного пучка, содержащее лазер,коллимпрующую систему и плоскопараллельную пластину, установленную подуглом к Оси пучка с возможностью еевращения относительно этой Оси, внедена вторая плоскопараллельная пластика, также установленная под угломк оси пучка с возможностью ее вращения относительно этой оси, причемобе пластины установлены с возможносОтью изменения их углов с осью пучка,а также тем, что пластины имеют одинаковую толщину выполнены из Одногоматериала и установлены с возможностью их вращения с одинаковой скоростью в противоположных направлениях,причем проекции нормалей к поверхностяям...

Номер патента: 1182466

Опубликовано: 30.09.1985

Авторы: Земцова, Курицын, Курпик, Мягкова, Семенихин

МПК: G02B 3/08

Метки: дисковая, линза, френеля

...относится к оптике, вчастности к осветительным приборам слинзами Френеля.Цель изобретения - увеличение углаохвата линзы. 5На чертеже изображен разрез линзыпо оптической оси 0-0 и геометрический ход лучей в ней.Дисковая линза 1 френеля состоитиз внутреннего несущего слоя 2 и кон-. 10центрических преломляющих элементов 3с постоянным расстоянием по нормали4 от вершин этих элементов 3 до поверхности несущего слоя 2. Соединительные грани 5 прецомцяющих элементов 3 совпадают с направлением преломленных фокальных лучей 6-9.Для заданного диаметра Ю линзы 1и выбранных фокусных расстояния и расстояния 1, сходимости фокальных лучей 206-6, 1-1, 8-8, 9-9 в точке 0 наоптической оси 00 , которое можетбыть практически бесконечным, дляобеспечения...

Номер патента: 1182467

Опубликовано: 30.09.1985

Авторы: Завалин, Кульчин, Миронос, Смирнов

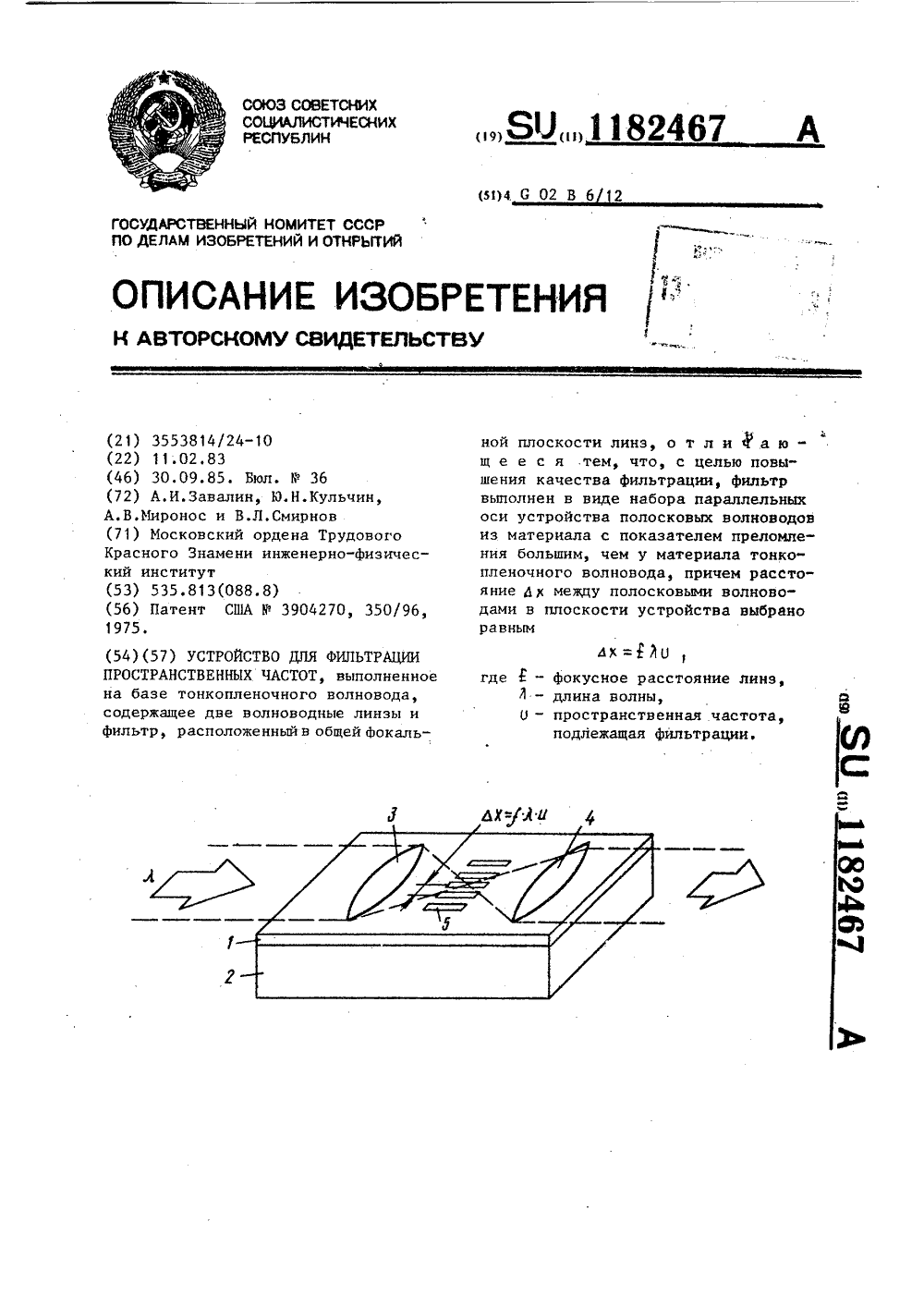

МПК: G02B 6/12

Метки: пространственных, фильтрации, частот

...в вол новодном режиме.Цель изобретения - повышение качества фильтрации путем увеличения разрешающей способности и помехозащищенности устройства. 1 ОНа чертеже представлена схема устройства.Устройство состоитиз тонкопленочного волновода 1, нанесенного на подложку 2, На тонкопленочном волно воде имеются геодезические (либо Лунберговские) линзы 3 и 4, в общей фокальной плоскости которых расположены полосковые волноводы 5,Устройство работает следующим об" 20 разом.Линза 3 производит Фурье-преобразование входного сигнала. Пространственная частота ц связана с координатной х в плоскости преобразования 25 соотношением где- фокусное расстояние преобразующей линзы 3, 30- длина волны света, распространяющегося в тонкопленочномволноводе. Данное...

Номер патента: 1182468

Опубликовано: 30.09.1985

Авторы: Дедловский, Ежов

МПК: G02B 6/32

Метки: волноводный, компенсатор

...конструкции.На чертеже представлена оптическая схема устройства.Волноводный компенсатор включает Иустановленные последовательно и соосно коллимирующий объектив, образованный вторичным 1 и главным 2 зеркалами, пару положительных аксиконов3 и 4 с равными преломляющими углами 20и фокусирующий объектив, образованный главным 5 и вторичным 6 зеркала-:ми. Коллимирующий и фокусирующийобъективы выполнены по схеме Кассегрена, причем диаметр аксиконов 3 и 4 25больше диаметра вторичных зеркал1 и 6 указанных объективов, но меньше диаметра их главных зеркал 2 и 5.Вторичные зеркала 1 и 6 могут бытьустановлены в отверстиях, выполненных З 0в центре аксиконов 3 и 4.В отверстия,выполненные в главных зеркалах 2 и 5объективов Кассегрена вставлены...

Номер патента: 1182469

Опубликовано: 30.09.1985

Авторы: Демченков, Дерюгин, Евтихиев, Ли, Литвинов, Попов, Сведе-Швец, Таубкин, Тер-Маркарян, Чекан

МПК: G02B 6/28

Метки: изображений, совмещения

...каналов выполнены в виде лент с плоскими торцами, причем число световодных каналов 2 в наборах определено числом строк совмещаемых изображений, что показано на примере первого набора 30 световодных каналов, остальные же наборы показаны схематично. Перед .:ходными торцами наборов световодных каналов и за общим выходным торцом наборов установлены идентичные спек- З 5 тральные приборы 3 с пространственной разверткой спектра. При этом торцы наборов световодных каналов установлсны перпендикулярно направлению дисперсии спектральных приборов. щ Кроме того, первый ленточный наборсветоводных каналов установлен, например, на оптической оси соответствующего спектрального прибора в его передней фокальной плоскости (фиг.2) 45 а остальные...

Номер патента: 1182470

Опубликовано: 30.09.1985

Авторы: Докучаев, Езриль

МПК: G02B 26/12

Метки: многогранник, развертывающей, системы

...системы вдольоси вращения; на фиг.2 - внешнийвид многогранника.Многогранник развертывающей системы сдерит (фиг.1) оаи 1 и Ус тановленные на нем вокруг оси вращения многогранника призмы 2, Призмы2 жестко закреплены на основании 1,например, с помощью компаунда 3 и стаканов 4. Две грани 5 и 6 каждой призмы являются отражающими и образуют равные двугранные углы, ребра которых обращены к оси вращения и не параллельны ей. Одна грань 7 каждой призмы является внешней.Устройство работает следующим образом.Луч, подлежащий отклонению направляется на одну иэ внешних граней многогранника, которой является грань 7 одной из призм 2, проходит, преломляясь, сквозь нее, за счет внутреннего отражения отражается от грани 5, а затем от грани 6 и снова,...

Номер патента: 1182471

Опубликовано: 30.09.1985

Автор: Яровой

МПК: G02B 27/22

Метки: проекционное, стереоскопическое

...плоскости наблюдения до линзы, мм;расстояние от линзы до модулятора, мм;фокусное расстояние линзы,мм;размер изображения на экране.по горизонтали, мм;размер изображения на экранепо вертикали, мм. О Составитель С.Пржевский Редактор К,Волощук Техред О,Неце Корректор В.ГирнякЗаказ 6103/45 Тираж 525 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Иосква, Ж, Раушская наб., д.4/5филиал ППЛ "Патент", г,ужгород, ул,Проектная, 4 зобретение относится к стереоскопии и может быть использованопри проведении зрелищных мероприятийили для сопровождения музыкальныхпроизведений. 5Цель изобретения - повышение качества стереоизображения.На чертеже представлена оптическая схема устройства.1 роекционное...
