Способ передачи двумерного изображения

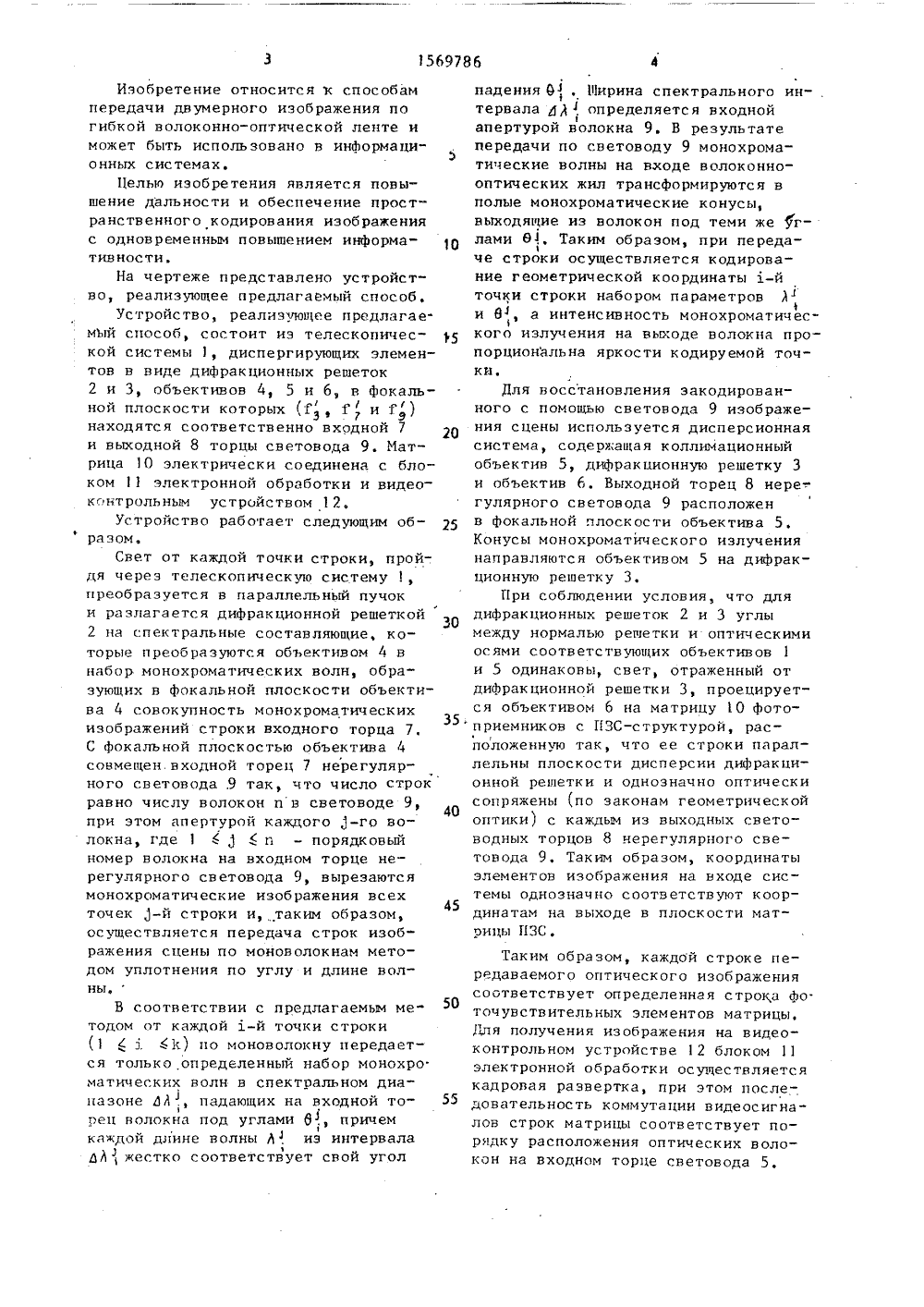

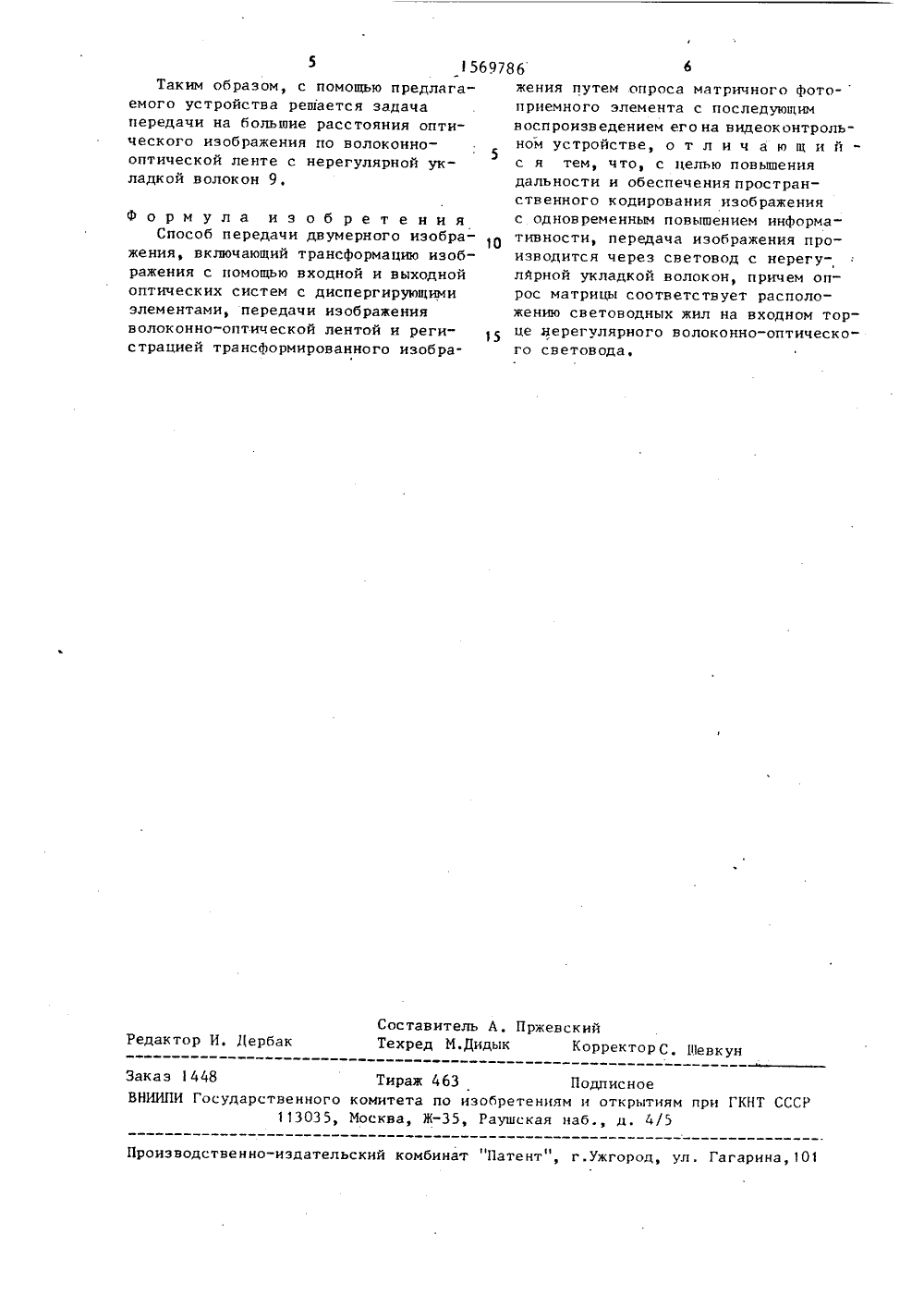

Изобретение относится к способампередачи двумерного иэображения погибкой волоконно-оптической ленте иможет быть использовано в информаци 5онных системах.Целью изобретения является повышение дальности и обеспечение пространственного кодирования изображенияс одновременным повышением информативности.На чертеже представлено устройст"во, реализующее предлагаемый способ.Устройство, реализующее предлагаемЪй способ, состоит иэ телескопической системы 1, диспергирующих элементов в виде дифракционных решеток2 и 3, объективов 4, 5 и 6 в фокальной плоскости которых (Г ,и ГЭ)находятся соответственно входной 7и выходной 8 торцы световода 9. Матрица 10 электрически соединена с блоком 11 электронной обработки и видеоконтрольным устройством 1 2,Устройство работает следующим образом.Свет от каждой точки строки, пройдя через телескопическую систему 1,преобразуется в параллельный пучоки разлагается дифракционной решеткой302 на спектральные составляющие, которые преобразуются объективом 4 внабор монохроматических волн, образующих в фокальной плоскости объектива 4 совокупность монохроматич ескихизображений строки входного торца 7,С фокальной плоскостью объектива 4совмещен входной торец 7 нерегулярного световода,9 так, что число строкраВно числу ВОлОкОн и В сВетОВОде 9 р 40при этом апертурой каждого 1-го волокна, где 1 6,1и - порядковыйномер волокна на входном торце нерегулярного световода 9, вырезаютсямонохроматические изображения всех45точек 1-й строки и, таким образом,осуществляется передача строк изображения сцены по моноволокнам методом уплотнения по углу и длине волны.В соответствии с предлагаемым ме"тодом от каждой -й точки строки(1 ( . 1 с) по моноволокну передается только определенный набор монохро.матических волн в спектральном диапазоне дЛ, падающих на входной торец волокна под углами 6, причемкаждой длине волны ". иэ интервала1д 1жестко соответствует свой угол падения 0 . 11 ирина спектрального ин-,тервала д,1, определяется входнойапертурой волокна 9. В результатепередачи по световоду 9 монохроматические волны на входе волоконнооптических жил трансформируются вполые монохроматические конусы,выходящие из волокон под теми же углами 9 Таким образом, при переда 1че строки осуществляется кодирование г еометрич еской координаты -йточки строки набором параметрови 8, а интенсивность монохроматического излучения на выходе волокна пропорциональна яркости кодируемой точки,Для восстановления закодированного с помощью световода 9 изображения сцены используется дисперсионнаясистема, содержащая коллимационныйобъектив 5, дифракционную решетку 3и объектив 6. Выходной торец 8 нере-.гулярного световода 9 расположенв фокальной плоскости объектива 5.Конусы монохроматического излучениянаправляются объективом 5 на дифракционную решетку 3.При соблюдении условия, что длядифракционных решеток 2 и 3 углымежду нормалью решетки и оптическимиосями соответствующих объективов 1 и 5 одинаковы, свет, отраженный от дифракционной решетки 3, проецируется объективом 6 на матрицу 10 фотоприемников с ПЗС-структурой, расположенную так, что ее строки параллельны плоскости дисперсии дифракционной решетки и однозначно оптически сопряжены (по законам геометрической оптики) с каждым из выходных свето- водных торцов 8 нерегулярного световода 9. Таким образом, координаты элементов изображения на входе системы однозначно соответствуют координатам на выходе в плоскости матрицы ПЗС,Таким образом, каждой строке передаваемого оптического изображения соответствует определенная строка фо.точувствительных элементов матрицы, Для получения изображения на видео- контрольном устройстве 12 блоком 11 электронной обработки осуществляется кадровая развертка, при этом последовательность коммутации видеосигналов строк матрицы соответствует порядку расположения оптических волокон на входном торце световода 5,Составитель А. ПржевскийТехред М.Дидык Корректор С. П 1 евкун Редактор И. Дербак Заказ 1448 Тираж 463 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г,ужгород, ул, Гагарина, 101 5 15697Таким образом, с помощью предлагаемого устройства решается задача передачи на большие расстояния оптического иэображения по волоконно 5 оптической ленте с нерегулярной укладкой волокон 9. формула из об рет енияСпособ передачи двумерного изображения, включающий трансформацию изображения с помощью входной и выходной оптических систем с диспергирующими элементами, передачи изображения волоконно-оптической лентой и регистрацией трансформированного изобра 86 6жения путем опроса матричного Фотоприемного элемента с последующим воспроизведением его на видеоконтрольном устройстве, о т л и ч а ю щ и Й - с я тем, что, с целью повышения дальности и обеспечения пространственного кодирования изображения с одновременным повышением информативности, передача иэображения производится через световод с нерегулярной укладкой волокон, причем опрос матрицы соответствует расположению световодных жил на входном торце .нерегулярного волоконно-оптического световода.
