Биокулярная лупа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

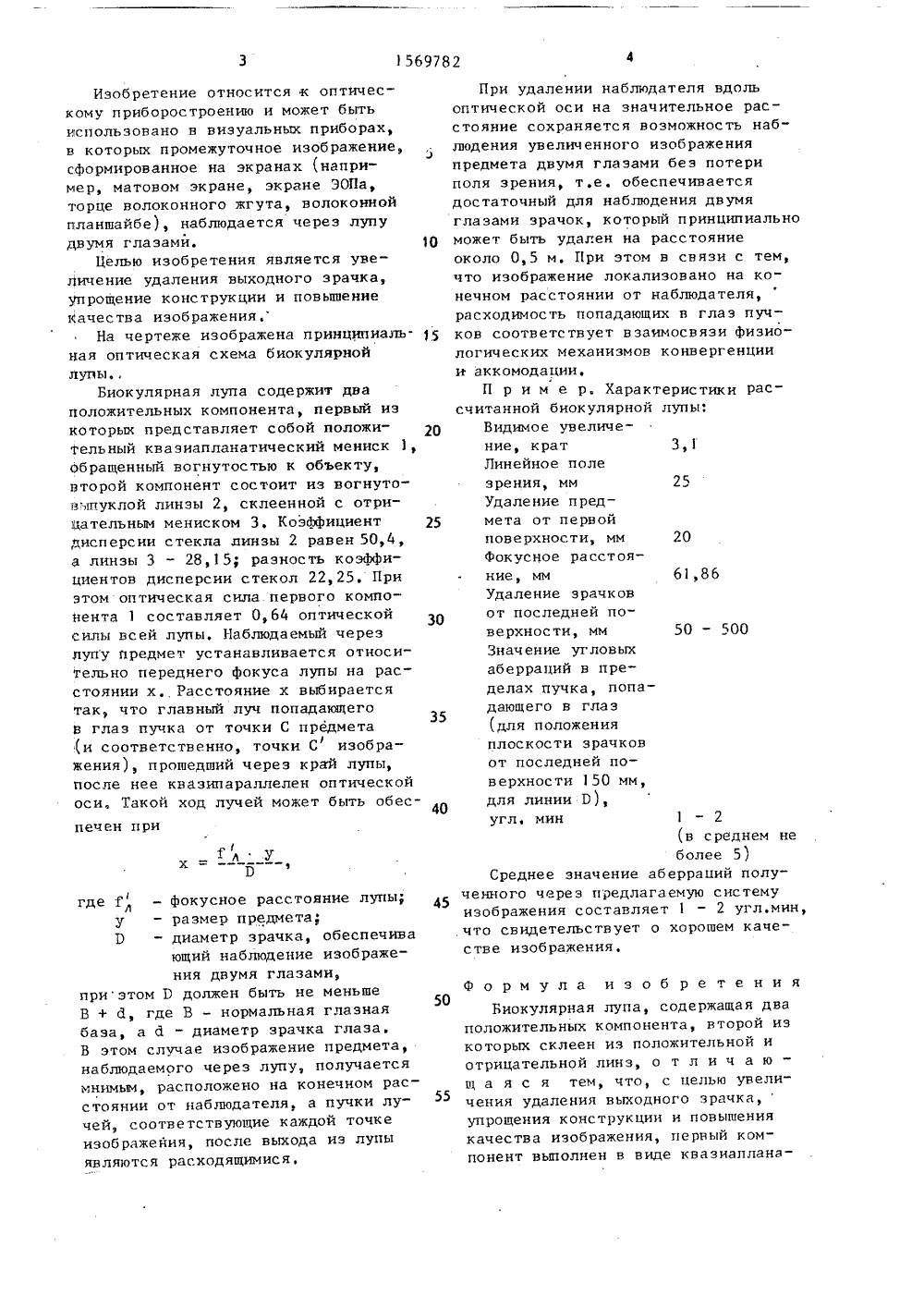

Изобретение относится к оптическому приборостроению и может бьгть использовано в визуальных приборах, в которых промежуточное изображение, сформированное на экранах (например, матовом экране, экране ЭОПа, торце волоконного жгута, волоконной планшайбе), наблюдается через лупу двумя глазами. ОЦелью изобретения является увеличение удаления выходного зрачка, упрощение конструкции и повышение качества иэображения.На чертеже изображена принципиаль. ная оптическая схема биокулярной лупы, .Биокулярная лупа содержит два положительных компонента, первый из которых представляет собой положительный квазиапланатический мениск 1, обращенный вогнутостью к объекту, второй компонент состоит из вогнутовыггуклой линзы 2, склеенной с отрицательным мениском 3. Коэффициент 25 дисперсии стекла линзы 2 равен 50,4, а линзы 3 - 28,15; разность коэффициентов дисперсии стекол 22,25. При этом оптическая сила первого компонента 1 составляет 0,64 оптической силы всей лупы, Наблюдаемый через лупу предмет устанавливается относительно переднего фокуса лупы на расстоянии х Расстояние х выбирается так, что главный луч попадающего в глаз пучка от точки С предмета (и соответственно, точки С изображения), прошедший через край лупы, после нее квазипараллелен оптической оси, Такой ход лучей может быть обеспечен при зрения, ммУдаление предмета от первой нове рхности, мм Фокусное расстояние, ммУдаление зрачков от последней поверхности, мм Значение угловых аберраций в пределах пучка, попадающего в глаз (для положения плоскости зрачков от последней поверхности 150 мм, для линии 0) угл. мин 20 61,86 50 - 500 401 - 2(в среднем неболее 5)Среднее значение аберраций полу 45 ченного через предлагаемую системуизображения составляет 1 - 2 угл,мин,, что свидетельствует о хорошем качестве изображения,у Э Формула изобретения 50Биокулярная лупа, содержащая дваположительных компонента, второй иэкоторых склеен из положительной иотрицательной линз, о т л и ч а ющ а я с я тем, что, с целью увеличения удаления выходного зрачкаупрощения конструкции и повышениякачества изображения, первый компонент выполнен в виде квазиаплана - фокусное расстояние лупы;- размер предмета;- диаметр зрачка, обеспечивающий наблюдение изображения двумя глазами,приэтом В должен быть не меньшеВ + й, где В - нормальная глазнаябаза, а 6 - диаметр зрачка глаза.В этом случае изображение предмета,наблюдаемого через лупу, получаетсямнимым, расположено на конечном расстоянии от наблюдателя, а пучки лучей, соответствующие каждой точкеизображения, после выхода из лупыявляются расходящимися,При удалении наблюдателя вдоль оптической оси на значительное расстояние сохраняется возможность наблюдения увеличенного изображения предмета двумя глазами без потери поля зрения, т,е. обеспечивается достаточный для наблюдения двумя глазами зрачок, который принципиально может быть удален на расстояние около 0,5 м. При этом в связи с тем, что изображение локализовано на конечном расстоянии от наблюдателя, расходимость попадающих в глаз пучков соответствует взаимосвязи физиологических механизмов конвергенции и аккомодацииП р и м е р. Характеристики рассчитанной биокулярной лупы:Видимое увеличение, крат 3,1Линейное полеСоставитель А. Архипов Техред М.Дидык КоРРектоР С, 1 Цевкун Редактор И. Дербак Заказ 1448 Тираж 452 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 5 1569782 6тического мениска, обращенного вогну" вогнутостью к предмету, при этом оптостью к предмету, второй компонент тическая сила первого компонента склеен.из двух менисков, обращенных составляет 0,64 оптической силы лупы
СмотретьЗаявка
4457885, 11.07.1988
ПРЕДПРИЯТИЕ ПЯ Р-6681
КАЛЬЯНОВ ЮРИЙ АЛЕКСАНДРОВИЧ, НИКОЛАЕВА ВЛАДИЛЕНА КОНСТАНТИНОВНА, СЕРГЕЕВА ЕЛЕНА МИХАЙЛОВНА, ТЕЛЕГИНА ИРИНА ИВАНОВНА
МПК / Метки
МПК: G02B 25/00
Метки: биокулярная, лупа
Опубликовано: 07.06.1990
