G02B — Оптические элементы, системы или приборы
Способ получения поляроидов
Номер патента: 61570
Опубликовано: 01.01.1942
Метки: поляроидов
...СЦ путем его обработки прц нагревании рассчитанным количеством аммиака получают соль (ХН,) Р 1 С 1 Сухую соль осторожно окисляют концентрированной серной цлц азотной кислотой, затем полученные кристаллы перекристаллизовывают из кислого раствора. Добытое таким образом вещество по внешнему виду представляет собой порошок черного цвета.При 600-кратном увеличении этот порошок оказывается состоящим из плоских игольчатых кристаллов, обладающих сильным плеохроцзмом от бесцветного до черного. Показатель преломления в направлении удлинения кристалла измерить нельзя, так как свет в этом направлении целиком поглощается; в направлении, перпендикулярном к удлцненгцо кристалла, показатель преломления п 1,78,Так как кристаллы предлагаемого платинового...
Осветитель тёмного поля
Номер патента: 61597
Опубликовано: 01.01.1942
Автор: Брумберг
МПК: G02B 21/10
Метки: осветитель, поля, тёмного
...не могут через эти грани выйти в воздух;МНОГОаТПО С)Та 1 СаЯСь ОПИ Р)СП 1 С)СТРаНЯОСЯ ВНУТРИ П:1 аСТИНЫ ДО Сси)оИвопс)гОжпого посеребренного конца и, отразившись от него, возвряпьяютсл с)с)ратпо. После отражения от посеребрсппой грани лучи нсзп)пот своего угля налепил игоризонталыье грани, поэтому опп проз эти грани пс могут выйти в воздухЛучи, попадающие па часть поверхности, покрь)тую иммерсиопныммаслс)м, входят в масло и возвращаются обратно в стекло, лишь отразившись от границы мекду верхней поверхностью покровпого стекла ивоздухом. Лучи, попавшие при этом па частицы препарата, рассеиваются гсослслнпми по всем паправлс(Иям, следовательно, выходят в воздухи пгадяют в объектив микроскопа. В осьектив попадают только...
Прибор для измерения прозрачности атмосферы
Номер патента: 61599
Опубликовано: 01.01.1942
Автор: Ритынь
МПК: G01W 1/00, G02B 23/00
Метки: атмосферы, прибор, прозрачности
...поляроид 1, занимающий лишь небольшую часть поля зрения.Второй поляроид 2, расположение которого в оптической системе может быть любым, перекрывает все поле зрения и устанавливается с возможностью вращения относительно оси, параллельной оптической оси системы,61599Таих Образо.1, в ИО;1 с зрепи 51 Оптичсской систе)1 ы Оудст Виден поляроид 1 (фит, 2), коэффициент пропусканпя которого зависит от у 1. л поворота поляроида 2.Оптическая система ориентируется так, чтобы в поле зрения ее появилось изображение чсрного щита или другого объекта, служащего для измерения яркости дымки, которая образована лучами, проходящими через один поляроид, а также появилось изображение участка неба у горизонта, образованнос лучами, прошедшими два...
Телеобъектив микроскопа, в особенности металлографического
Номер патента: 61691
Опубликовано: 01.01.1942
Автор: Рабинович
МПК: G02B 21/02
Метки: металлографического, микроскопа, особенности, телеобъектив
Микрообъектив
Номер патента: 61747
Опубликовано: 01.01.1942
Авторы: Волосов, Фахретдинова
МПК: G02B 21/02
Метки: микрообъектив
...2,84 блюдение которого особо важно для микрообъективов, Этот критерий сводится, как известно, к требованию, чтобы волновая аберрация системы не превышала по величине /световой волны. На основе работ по расчету сверхсветосильных объективов и была поставлена задача, которую можно формулировать следующим образом; выяснить возможность расчета объектива, который удовлетворяет условию 11 етцваля и в то же время отвечает всем требованиям, предъявляемым коррекции систем обычных микрообъективов.Предметом настоящего изобретения является микрообъектив, сконструированный и рассчитанный так, чтобы удовлетворить указанным выше условиям, и являющийся аппохроматом с плоским полем, имеющим апертуру 0,40 и увеличение 20".С этой целью микрообъектив...
Окулярный микрометр
Номер патента: 61799
Опубликовано: 01.01.1942
Автор: Муратов
МПК: G01C 1/06, G02B 25/00
...нд ее поВерхность сеткоЙ н 1:теЙ, ВстаВлецд В рамку 6, котОра 1 может качаться вокр.г Оси 7 с поОцьО ГПкрометрическ 010 винт 1 9 и гайки 6 с пальцем 10, входящим в прорезь рамки 6. Снаружи нд рамке 6 укреплен трубчатый уровень 8, ооеспечивавещий Отсчеты изерения.Сетка 1 имеет два перекрещивающихся штриха, причем - перекрестие помещено в кружок, заменяющий бисектор нитей. Прямолинеиный штрих .1, по своему направленэ совпадаюцп 1 й с рдлцусо; ОкружнОсти качания рамки 6, рдсГ 10 ЛОжен посредине сетки. ВтОрОЙ штрих является дмгой окрмжностц с центром на оси 7. Штрих 2 выполнен В виде дуги окружности потому, что лля сохранения точности измерения необходимо, чтобы вели цнд радиуса качания перекрестия н 1 тсй была 1:ЕИЗМЕННОй.-1 аведя т...
Объектодержатель для микроскопа
Номер патента: 61800
Опубликовано: 01.01.1942
Автор: Аршинов
МПК: G02B 21/26
Метки: микроскопа, объектодержатель
...для работы с лупой, например карманной. В этом случае над анализатором укрепляют откидывающуюся в сторону цилиндрическую оправу 8, в которую можно вставлять лупы с различными увеличениями.М 61800Такая карманная минералогическая лупа применима для исследования горных пород взамен минералогического микроскопа. Поворачиая поляроиды, измеряют у исследуемых кристаллов углы угасания (используя градусньге деления и крест, нанесенные на поверхности поляризатора). Вынув поляризатор, наблюдают плеохроизм минералов при помощи одного только анализатора, Откинув лупу и приблизив анализатор непосредственно к глазу (аналогично тумалиновым щипцам), можно рассматривать на более крупных пластинках минералов, например на листочках слюды,...
Устройство для наблюдения цветных изображений на флюоресцирующем экране в ультрафиолетовых лучах
Номер патента: 61923
Опубликовано: 01.01.1942
Автор: Брумберг
МПК: G02B 13/14, G03B 21/62, G03B 33/16 ...
Метки: изображений, лучах, наблюдения, ультрафиолетовых, флюоресцирующем, цветных, экране
...11 акр 1 иом 5 с,1 ужт жслат 1 по 3351 плснкя Окряиеппя 51 Ги;рОсте 1;ИП 011 ( Го,1 Мос 51 ф,1 ЮОСС ПСППИ 51 ) И РО;с 3 МИНОМ (ОРЯПЖСВс 151 фс 1 ЮОРСС сипи 5), )в 3,у Гоо, что дпсртур( дспчпо дкрдиировяид е ГрдлыымЗС,)КД,011 ООЪСКГИБс 1, 5 )(СГТИ 101 30 П.1(ИКМ 3 РИ ЕС И;ГОТОБГ 1 ЕНИИ 15 В(,С ИЯ ОСОп И ЯЯ Э.ТПСП 53,:Ас 15 с 5131 с и, ИОПООИО М с 1 ТОВОМ СТЕКГ ИЗОО"Рс 1 ЖЕ 1 ИС 3)ДСС)с 3 ГИ 5 с 1 Е 00 11)С,МСГД 5 с 1 ССС 5 Ппо 1 533 ДИМОМ СВС 1 ТЕ,ПС 00,0;1 ОС15 КОМ113 РО 5 сп 51 И 10, 10.СИИИ и МГЬТРс)ИОЛСТО 53 К 1и И,И М Ь 1 К Гс ЧсВ,1 С КС (1 В СООТ 15 ЕТСТ Вс ) И 13.,С Р Ж с ТСГ 5., МК РС П, ЕП Ы С,1(,10 ПИ(.СВС Гоф И,1 С 1) Ы: ИСРВЬИ- - фОСфс 1 ГПОС СТ(КЛО 1 Ипс СТС К.11 ЙС РсГЕ СОГЕХЛ",)8 3 ЖСЧс 1 ТПО 3351 И;С.Ис 1, 0 СРс 3...
Способ и прибор для испытания правильности формы поверхности шарика или цилиндра
Номер патента: 61938
Опубликовано: 01.01.1942
Автор: Коломийцев
МПК: G01B 11/24, G02B 27/30
Метки: испытания, поверхности, правильности, прибор, формы, цилиндра, шарика
...пар. или нескольких па 1 з автоколлимациопных изображепи 11 крсста нитей, каковыс изображения получаются от диаметрально расположенных участков испытуемой поверхности.2, Прибор для осуществления способа по п. 1, о т л и ч а ю щ и й с я тем, что он выполнен из одной или нескольких пар коллиматоров, точки схождения лучей которых и центр испытуемого шарика совмещены в одной точке и вкгпочсны в автоколлимационную схему, обеспечивающуо совпадение всех автоколлимацноцпых изображений в центре поля зрения окуляра.3. Форма выполпения прибора по и. 2, о тл и ч а ю щ а я с я тем, что для испытания поверхности цилиндра объективы коллиматоров выполнены анаморфозными, например, в виде цилиндрических линз. Редактор Л. Н, Токмаков Техред А, Л. Сосина...
Круговой компаратор
Номер патента: 62250
Опубликовано: 01.01.1943
Автор: Бурмистров
МПК: G01B 9/08, G01D 13/02, G02B 21/18 ...
Метки: компаратор, круговой
...и нему лимб, Нулевые штрихи обоих лимбов паводт строго па середину тцтометтсутка между нитями бифилрной сетки окулярного микрометра. Пртт помощи бугелька ось 1 вратцатм до приведения следутощего штрцха негатива или оригинального лимба на середину промежутка нитеи, делатот отсчет по микрометру, микрометр переводят па штрих копиц лпмоа, если он не совпадал с одноименным титрихом негатттта, и производят новый отсчет по микрометру. Разность этих двух отсчетов характеризует искажение копии,Предмет изобретения1. Круговотг компаратор для компарироватпт лимбов и круговых пткал, в котором компарируемые лимбы или круговые шкалы укреплены на одной поворотной оси, о т л и ч а кт щ в й с я тем, что указанная ось компаратора расположена...
Способ получения поляроидов
Номер патента: 62449
Опубликовано: 01.01.1943
Метки: поляроидов
...ии ,);рова;ИОЙ сс)ноп л язоГои кслотОЙ. Полученные к)истяллы прекрпс Г 1 ГГ 1 ЯОВывя 10 Из 1"- лги 0 раствора, при Это)1 Выпадает поропок 1 с 1)ИОГО ПВетя, котоый прп 600-кратпоч увеличении имеет Впд плоск( Игольчаты( крпсгаллов. 1,рп - сгаллы обладают сильпыч плсокропзмом от бсцветного до черОгоцвс: 1.Показаель прело)ления В паправ,спин угГппспия крстя;1,я измерить пельз 51, як как сВет при это) Пел ико)1 наглоцяетя; В направлении, ПРРГ 1 СНДИК) ЛЯРПОМ ЧДЛИПСПИ 0 КРПСТЯ т )3, ПОКЯЗЯ 1 ЕЛ 1 ПРЕЛ1,СН;15 Р- Вен и, . -- 1,78.Крс)1 ллы иредлягас.ОГО платипОВОГО соедипени 51 00;1 а:.Пот плсохропзмсм, более резко выражепныч, чсч у вспеств, ооычпо прицеп)- Сгмн:( В КаЧССтВЕ МатЕРИаЛОВ ДЛЯ ИЗГОтоВЛЕГИЯ ПОЛЯРОПДОВ.С,оль по;нос НОГлоцспие...
Способ обработки оптических поверхностей селитры
Номер патента: 62714
Опубликовано: 01.01.1943
Автор: Ясаков
МПК: C03C 15/02, G02B 1/02, G02B 5/04 ...
Метки: оптических, поверхностей, селитры
...Плохо поляризуют свет.Предметом изобретения является спосоо обработки преломляюцнх оптических поверя, остей селитры, по которому отцлифованную и не подвергнутую полировке поверхность на короткое время погружаот В ж идкос 1 ь, р астВОр 51101 цх ю се ч итрх . В ка 1 ССТВС тако 1 жидкости рекомендуется глицерин, вследствие наИл чшего и раВномерного Воздействия его на поверхность селитры.При изготоВлении поля 1 изационных призм пластинку, Выпиленную из целого куска кристалла оптически чистой селитры, нс полируют, а лишь только шлифуют в течение 5 - 10 ти наждаком, после чего пластинка становится матово. Затем ес погружают в глицерин минут на 5. После этого глицерин с пластинки удаляют путем протирания и последующей промывки ее в...
Прибор для проверки резьбы
Номер патента: 63706
Опубликовано: 01.01.1944
Авторы: Кореневский, Эрвайс
МПК: G01B 11/24, G01B 9/04, G01D 5/04 ...
Метки: прибор, проверки, резьбы
...столик имеет съемную часть, на которой смонтированы бабки с точными центрами. Эта съемная часть может быть заменена другим накладным столиком для производства измерений, не требующих горизонтальных центров.Микроскоп состоит из объектива 5, диафрагмы 6, шкалы с сеткой 7 и окуляра 8, помещенного в тубусе. Шкала помещена в оправу 9 (фиг. 3), которая может свободно вращаться в тубусе. К оправе 9 шкалы присоединен рычаг 10, который, находясь вне тубуса микроскопа, позволяет вращать шкалу,Микроскоп устанавливается на стойку 11 при помощи цанги и закрепляется кольцом 12, служащим также и щитком.На стойке 11 микроскопа смонтирован индикатор 15 и подающий винт 13, служащий для перемещения рычага 10 шкалы микроскопа и производства...
Осветитель к микроскопу
Номер патента: 63707
Опубликовано: 01.01.1944
Автор: Остроумов
МПК: G02B 21/16
Метки: микроскопу, осветитель
...осветителя при этом снабжен для им мерсин и наблюдаемого объекта углублением, которое сверху прикрывается покровным стеклом.Примерная форма выполнения осветителя представлена на чертеже. Корпус 1 осветителя выполнен из кварца или тому подобного материала, прозрачного для ультрафиолетовых лучей, и снабжен сверху углублением для иммерсии 2. В иммерсию 2 помещают люминесцирующий объект 3 наблюдения. Углубление сверху прикрыто покровньв стеклом 4, выполненным также из кварца.Для повышения яркости освещения объекта наблюдения грань корпуса 1 осветителя, противоположная входной (для света) его грани, посеребрена.Такой осветитель позволяет посвещать изучаемые обьекты в тлублсние, наполненное глнцсрнновон, прозрачной для ультрафиолета...
Устройство для контроля параллельности мерительных поверхностей, микрометров, концевых калибров и т. п.
Номер патента: 63852
Опубликовано: 01.01.1944
Авторы: Задесенцев, Захарьевский
МПК: G01B 11/14, G02B 27/30
Метки: калибров, концевых, мерительных, микрометров, параллельности, поверхностей
...смещается при каждом своем прохождении через пластинку, ход лучей соответству. ет схеме по фиг. 2. При соответствующем подборе толщины пластинки н ее ориентировке можно достиг нуть такого смещения, что измерительные поверхности микрометра полностью покрываются пучком лучей и Ь= а.Ьо;ее подрсбо посыот устройство фш. 3 и 4. Здесь цифрой 1обозначен шпиндель, а цифрой 2 -пятка микрометра. Кслгиматор со.стоит из лампы 4, перекрестия 5 иоб ьектнва 6, Зрительная труба со 1 ержит обьектив 7, шкалу 8 и окуляр 9.Мекд; ерите ьныи поверхностями,шпинделя 1 и пятки 2 наклонпо установлена плоскопараллельнаястеклянная пластинка 3.Ьлагодаря тому, что пластинкасмещает пучок лучей без измененияего направления, открывается возможность использовать для...
Приспособление для обогрева воздуха, омывающего поверхность объектива оптического прибора
Номер патента: 63861
Опубликовано: 01.01.1944
МПК: G02B 23/00, G02C 11/08
Метки: воздуха, обогрева, объектива, омывающего, оптического, поверхность, прибора
...рода тем, что оно выполнено в виде на" садки на оправу объектива, Насадка снабжена электронагревательными элементами, которые располагаются перед первой поверхностью объектива и защитным стеклом, установленным в насадке.На чертеже изображено предлагаемое приспособление в продольном разрезе (в качестве примера взято приспособление для оптических прицелов КТи КТ).В выполненном из пластмассы корпусе 1 приспособления заформованы токоподводящие зажимы 1. В корпус уложена спираль 2, изготовленная из нихрома и прилегающая к защитному стеклу 4, прижятому к корпусу конусом 5. Прп надевании насадки на носик прицела между защитным стеклом 4 и обьективом прицела образуегся воздушный промежуток, .оторый и обогеревается спиралью 2, питаемой током...
Способ изготовления концентрических или близких к ним менисков
Номер патента: 64492
Опубликовано: 01.01.1945
Автор: Максутов
МПК: G02B 3/00
Метки: близких, концентрических, менисков, ним
...изготовления концентрических или близких к ним менисков, по которому мениск изготовляют путем склеивания двух линз, радиус поверхности склейки которых значительно отличается от ради . - сов кривизны мениска, с целью осуществления точной центрировки мениска путем выполнения точной центрировки каждой из линз мениска обычными приемами.Так, вместо мениска АВСО с заданными радиусами К, и В, и толщиною д изготавливают две линзы АМХР и ММСВ. У этих линз радиусы Е, и В соответствуют заданным, тогда как радиус Ва произвольный, но равный для обеих линз. Сумма толщин линз равна заданной толщине мениска. Так как изготовление таких линз, из которых склеивают на бальзаме заданный мениск АВС 1) не требует усложнения технологического процесса...
Оптическая система
Номер патента: 65007
Опубликовано: 01.01.1945
Автор: Максутов
МПК: G02B 17/06
Метки: оптическая
...Л от объективного зеркала 13 на расстоя- )И(И НЕСКОЛЬКО ПРЕ 3 ЫШЯ 10 ЦЕ 1 (30- кусное рясст 05 п(ис последнсГО, и пригом так, чтобы ооа его радиуса кривизны были отрицательны.В (л) 1 Я ( ис) 1 Ь 1 р 1 орИ 111 .3 япной ня Иг. 2, где: Л - ахГ)О)ятический мсиск, Вс ъс;(типн .:срКало телескопа, а - а - посереб)Рная зеркяльчя 51 пОВсрхность, ее)1 ск Л след 3 ет стянавлНвать пе)ед объективны 1;с 3 клом Й телескопа в по:1 оженпе, при котором (бя ОГО рядиуся к 1)НВ 1 зпы погожп)с Я 1,ЫБ с.(учас системы 11 ссегрзпс, хсниск Л следмет 3 стана влп 13 ть г)еред объективиым зеркалом г) В тнгложение, и)и котором оба с 1 о )Ядпуса кривизны отрицательны, 11 р)1 это)1, так же кяк и В сис 1 е)(с Грегори, рационально вторую по- )ВЕРХНОСтЬ В цЕНтРаЛЬНОй...
Прибор для определения концентрации капелек в естественных туманах
Номер патента: 65062
Опубликовано: 01.01.1945
Автор: Кучеров
МПК: G01N 21/85, G01W 1/11, G02B 21/00 ...
Метки: естественных, капелек, концентрации, прибор, туманах
...3 направляется через прерыватель 4 в тубус осветителя, снабженный диафрагмой со щелью 5, и фокусируется в точке 6, образующей счетный объем,Таким образом счетный объем величиной 0,002 сма выделяется чисто оптическим путем (т. е. без повиши каких-либо камер, кювет или т. п.) и освешается каждые три секунды на промбжуток времени,равньш приблизительно 0,01 секунды. Освещение такой длительности вполне достаточно для того, чтобы наблюдатель мог легко увидеть и запечатлеть чи" ло частиц (капель тумана) в счетном объеме. Благо- Ларя периодичности и кратковременности освещения отпадает необ. ходимость в кюветах илп механических ограничениях счетного объема. Счет капель тумана производит: я во время их свобсдного движения вместе с...
Окуляр
Номер патента: 65176
Опубликовано: 01.01.1945
Автор: Максутов
МПК: G02B 25/00
Метки: окуляр
...на бальзаме или посажены на контакт две линзы: плосковогнутая М и плосковыпуклаяЖ с такими,радиусами кривизныЯ( и Я, при которых дейст 1 вительное изображение точки в перено,сится в плоскость сетки С - в точку в, а мнимое изображение точкив пер 1 еносится снова в фскальнуюплоскость Р,При таком устройстве из окуляра выйдут параллельные пучкиодновременно для точек обоих полей, т. е. оба поля одновременноокажутся сфокусированными дляглаза наблюдателя.Однако точкам внешнего поля будет соответствовать некоторый зрачок выходя с(, а точкам центральной части поля - зрачок выхода с 1 значительно меньшего размера.с 1. Отношение -- указывает вос 7аколько раз увеличение центральной части поля выше увеличения остальной внешней части...
Коллиматор или автоколлимационный окуляр
Номер патента: 65396
Опубликовано: 01.01.1945
Автор: Сухопаров
МПК: G02B 25/00, G02B 27/30
Метки: автоколлимационный, коллиматор, окуляр
...изображения, обладающей большой глубиною, предложено в коллиматоре или в автоколлимационном окуляре установить две дополнительные сетки, расположенные на,равном расстоянии от основной сеткв коллиматора, - , одну впереди, а вторую сзади, - с целью наведения иа резкость изображения оптической системы по собственно коллвматору или коллвматору автоколлимационного окуляра трубы путем установки оптической системы на равную нерезкость (размытость) изображений указанных дополнительных сеток, что и является предметом изобретения.Л"о 65396 Фиг, 1 Примерная форма выполнения изобретения представлена на фиг.1 - 3. Фяг. 1 дает возможн, и форму выполнения коллиматора, фиг. 2 - схему зрительной трубы с автоколлимационным окуляром, фиг. 3 - примерный...
Теодолит
Номер патента: 65456
Опубликовано: 01.01.1945
Автор: Вировец
МПК: G02B 23/10
Метки: теодолит
...3)ения Главной труоы. ,с,5 БОмо)кности 1;Омешсния изооражеЕНЯ контролъиОЙ марки 1 13 поле зрсиия трубы 3 тсодо,1 нта иа ОЦПОЙ БьсОтс с изооражснисм предмета цели) - уГлОВая и)измс 8 1 полнеиа ОБО)отОЙ при п 03 оши:,и 10- эетеннОГО механизм 2. От)кте,7 ьнсЯ ГРснь УГЛОВОЙ пиз)ь с снаожсИс 1 1(ОНТрОЛЬПОЙ Маркой 1, ИО)1 СщЕННОИ В ПерОИ ПЛОСКОСТИ ИзобраЖЕ- и:1 иове)ителы 101 Трубы, с це;ыо измерения поправки на Поворот и 30 бражсеНЯ по азимУту п)и повороте 1)пзйы 8 дл 51 сОВмснсниЯ изо- ОРЗ)КЕНИЙ ПО ВЫСОТЕ, ПУТЕ)1 ИЗСРСНИ 51 ПОПР 2 ВКИ ОКУЯРНЫУ МИК)ОЫЕТ- ром трубы теодолита.Порядок наолюдения иап 1)авлглпя посредст 130 М .иструмента СгОДУОщий.Г)12 ВИУ 0 тРУб наводят ис 1 иаблОдас.ыР пРедмет - фо 2 ь, Гелиотро; или визирный цилиндр и...
Патрон для осушки оптических приборов
Номер патента: 65594
Опубликовано: 01.01.1945
Автор: Ченакал
МПК: F26B 5/16, G02B 23/00, G02C 11/08 ...
Метки: оптических, осушки, патрон, приборов
...адсорбентов напроцесс осушки, не только усложняет конструкции осушительных патронов, но и ухудшает их эксплоатационные качества, усложняет пользование ими и т. д,Согласно изобретению, патрон для осушки оптических приборов выполнен в виде ряда связанных между собою и разделенных прокладками шайб из твердого адсорбента, например, пористого стекла.Пористое стекло, обладая относительно высокой адсорбционпой способностью по отношению к парам воды в области средних и больших их концентраций (при количестве паров, близком к пасыгцающему, оно сорбирует до 20,оо воды к своему весу), а также являясь, в отличие от всех прочих адсорбентов, веществом массивным, достаточно твердым и прочным, не оплывающим при насыщении его влагой и довольно легко...

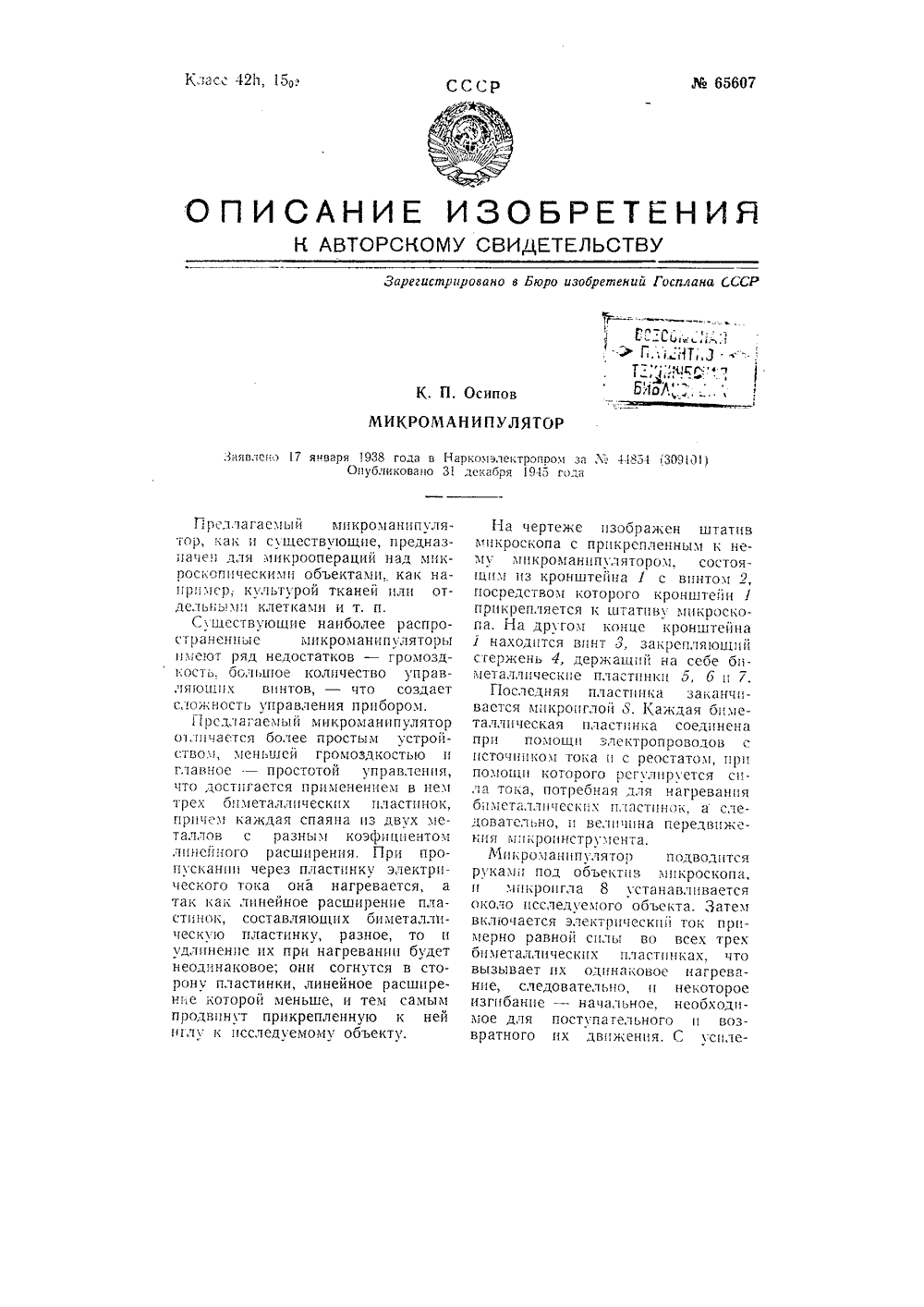

Микроманшгулятор
Номер патента: 65607
Опубликовано: 01.01.1945
Автор: Осипов
МПК: G02B 21/32
Метки: микроманшгулятор
...состоящим из кронштейна 1 с винтом 2, посредством которого кронштейн 1 прикрепляется 14 штатив зикроскопа. На другом конце кронштейна 1 находится вцнт 3, закрепляющий стержень 4, держащий на себе биметаллические пластинки 5, 6 и 7.Последняя пластинка заканчивается м кроцглой . Каждая биметаллическая пластинка соединена прц помощи электропроводов с источником тока ц с реостатом, црц помощи которого рсгулцруется сц. ла тока, потребная для нагревания омсталлцчссПх и, асти нок, доватсльно, ц величина передвижения 1 гцкроинструмента.Микроманипулятор подводится рукам п 0 д объектив микроскопа, ц .,Пкроцгла 8 устанавливается около исследуемого объекта. Затем Вк чю ается зле,три 1 еский ток и римерно равной с 1 лы во всех трех...
Способ определения угла вращения плоскости поляризации света оптически активными веществами
Номер патента: 65654
Опубликовано: 01.01.1946
Автор: Кудрявцев
МПК: G02B 27/28
Метки: активными, веществами, вращения, оптически, плоскости, поляризации, света, угла
...рязли.пюе.Перед измерением поляризатор ианализатор устанавливаются на миНИМуз Света, т. Е, ВЗЯИТПЮ ПсрПЕН- дикл 5 рно. При ксвете с Водой эО (:д,южсцис принимается цд ГН 5с зд :уль. 11 р ведении красящего сиеста в кювету световой цдт(;к 1 д фотоэлементе увеличится,1" д;)ь О тиГНть 131 юВь (и ю)в; д 1 т;(ть Оч:(дгс От.чсгд ЬгКДК СБСТОВОЦ НОТОК .(Ц ПР ПОБОРС,/, ( ,: С 2- МДГ( .СС)Д (.1- ;лд с та. очсвцдпд.;ц)5.3 мс. "(ст. К 1)ут.Бць: крИ 3 дй Оу - дуг чрезвычайно залы, ц будет пд.(1 тдб3 срапиг это Недсс. Гд .нсдбходимо 0 Врезя;звереп,5( плоскост( поляризации света нспр - рыцо присдить Бо вряцсие или колебательное д 3 ияене с перехд.дом через максимум или миниму с в".та.При перемещении поляризатора:(д отношению к анализатору ток Б пепи...
Широкоугольный ортоскопический объектив анастигмат
Номер патента: 66197
Опубликовано: 01.01.1946
Автор: Русинов
МПК: G02B 11/24
Метки: анастигмат, объектив, ортоскопический, широкоугольный
...Р физ. = 35,29 мм. Наилучшая плоскость навадки отстоит от фокальной плоскости на расстоянии 1,6 мм в сторону объектива,Предмет из об р е тени я 1. Широкоугольный ортоскопический объектив анастигмат для аэрофотосъемочных и иных целей, состоящий из двух симметричных половин с внутренними, склеенными положительными линзами и отрицательньвми внешними линзами, прогнутыми к диафрагме, от л ич а ю щ и й с я тем, что для обеспе. чения уменьшенного падения освещенности изображения к краям поля зрения, внутренняя поверхность внешних линз близка к полусфере, а поверхности склейки внутренних линз обращены выпуклостью к диафрагме, причем .коэфициент преломления с вогнутой стороны поверхности склейкв выше, нежели с 1 вьвпуклой стороны.2, Фарма...
Вспомогательная трубка для измерения угла поворота изображения в поле зрения оптического прибора
Номер патента: 66277
Опубликовано: 01.01.1946
Автор: Лебедев
МПК: G01B 11/26, G01M 11/00, G02B 27/30 ...
Метки: вспомогательная, зрения, изображения, оптического, поворота, поле, прибора, трубка, угла
...изобретения представлена на чертеже.Испытуемый прибор 2 наводится на удаленный отвес 1 (вместо которого может быть применен коллиматор с вертикальной линией на сетке). За окуляром прибора ставится вспомогательная трубка. Пучки лучей от верхнего и 1 рижнего,. - 2 -Предмет изобретения Техн. редактор Г. Ф, Соколо тв. редактор В ос 02854. Подписано к печати 27/1 Цг. Тираж 500 экз. Цена 65 к. Зак. 30 Типогр спланизпата им. Воронского, Калу краев изображения отвеса: о выходе из выходного зрачка испытуе мого прибора попадают в объектив вспомогательной трубки 3, которая собирает их к сводней фокальной плоскости. По дороге луч и отклоняются зеркалами 5 к центральному зеркалу 4, ребро прямого угла которого служит линией раздела. После...
Нейтральный светофильтр
Номер патента: 66625
Опубликовано: 01.01.1946
Автор: Новиков
Метки: нейтральный, светофильтр
...светофильтр дает возможность плавного изменения своегоскания без при согспециального пПримернаяизобретениятеже.Основной частью нейтральногофильтра является коробка 1. допускающая вставку в нее от одно;одо десяти тонких стекол 2. например, нормальной прозрачности, т,е,имеющих коэфицпент пропускания=0,9. Торцевые стенки коробкисодержат отверстия требуемогоразмера и формы для пропусканиячерез нее светового потока.Внутри коробки 1 установленашарнирная рама 3, имеющая пазыдля стекол 2 и допускающая поворот стекла, как это показано начертеже. на требуемый у ол припомсщи микрометренного винта 4,Детали, конструкции коробки 1.способ монтажа стекол 2 и механизм угла поворота их могут бьг.ьвыбраны при общеи компоновкефильтра,Число...
Прибор для определения твердости металлов методом вдавливания
Номер патента: 66766
Опубликовано: 01.01.1946
МПК: G01N 3/42, G02B 21/26
Метки: вдавливания, металлов, методом, прибор, твердости
...экз. Цена 65 к. Зак. 22 Типография Госпланиздата им, Воровекого, г. Калуга ленным на объективном конце губуса над поворотным столиком, о гл и ч а ю щ и й ся тем, что с целью поочередного подведения места испытания образца, располагаемого на столике, под индентор и под микроскоп ось вращения столика расположена эксцентрично по отношению к оси индентора и оптической оси микроскопа.2, Форма выполнения прибора по и. 1, о т л и ч а ю щ а я с я тем, что ось вращения столика расположен посредине между осью индентора и оптической осью микроскопа в их плоскости,3. Форма выполнения прибора по п.п,1 и 2, отличающаяся тем, что, с целью тонкой юстировки взаимного положения индентора и микроскопа относительно оси вращения столика, оправа объектива...
Профилограф
Номер патента: 66805
Опубликовано: 01.01.1946
Автор: Левин
МПК: G01B 11/30, G01D 5/30, G02B 27/24 ...
Метки: профилограф
...целесообразно производить съемку нескольких кривых на одном и том же куске фотобумаги, за счет смещения после каждой записи светового луча на другой участок бумаги.Запись профиля на новом участке поверхности пр.и обычном пружинном шарнире осуществляется за счет добавочной деформации пружин рычага, чтьо и изменяет исходное положение щели в вовом месте на барабане. Эта добавочная деформация пружин увеличивает нагрузку на иглу, что иногда ведет к разрушению поверхности образца.Для осуществления указанного смещения луча, без создания дополнительной,нагрузки мглы на исследуемый образец, служит дополнительное зеркало 10 (фиг. 1 и 2), которое при помощи микрометричеакого винта 11 мож 1 но поворачивать на любой угол, например, из...
