Номер патента: 542968

Опубликовано: 15.01.1977

Авторы: Майраков, Парняков

МПК: G02B 27/32

Метки: оптического, прибора, сеток, фигур, формирования

...матовую поверхность экрана микропроектора,Ролик 11 установлен при помощи опорного кольца 14 во втулке 15 и вращается вокруг своей оси при помощи рукоятки 16.При вращении ролика 11, контактирующего с планками 8, каретки 4 сетками смещаются в противоположные стороны и симметрично.При вворачивании винтов 9 в планки 8 последние смещаются в пазах кареток 4 и уже не контактируют с цилиндрической поверхностью ролика 11.Устройство работает следующим образом.При отворачивании винтов 9 планки 8 контактируют с роликом 11, и при вращении рукоятки 16 в ту или другую сторону каретки 4 с сетками смещаются симме 1 рично в противоположные стороны. При вворачивании одного из винтов 9 одна из планок 8 перестает контактировать с роликом 11 и при вращении...

Номер патента: 543909

Опубликовано: 25.01.1977

Авторы: Иванова, Русинов

МПК: G02B 15/16

Метки: перменным, расстоянием, фокусным

...в задней фэкальной плоскости объектива коллектива, второй и четвертый компоненты идентичныдруг другу и каждый выполнен в виде двухсимметричных относительно диафрагмы групп 20линз, каждая из которых сэстэит из трех.одиночных линз, а третий компонент - пэложительная эдиночная линза, располэженнаямежду вторым и четвертым компонентамив плоскости промежутэчного изображения, 25при этом все компоненты установлены свозможностью перемещения вдоль оси,На чертеже представлена принципиальнаясхема системы с переменным фокусным расстоянием. 30Система сэстэит из четырех компонентов 1-4, установленных с возможностьюперемещения вдоль оси.Компонент 1 выполнен из светэсильнэгообьектива 5 с телецентрическим ходом глав. З 5ного луча в прэстранстве...

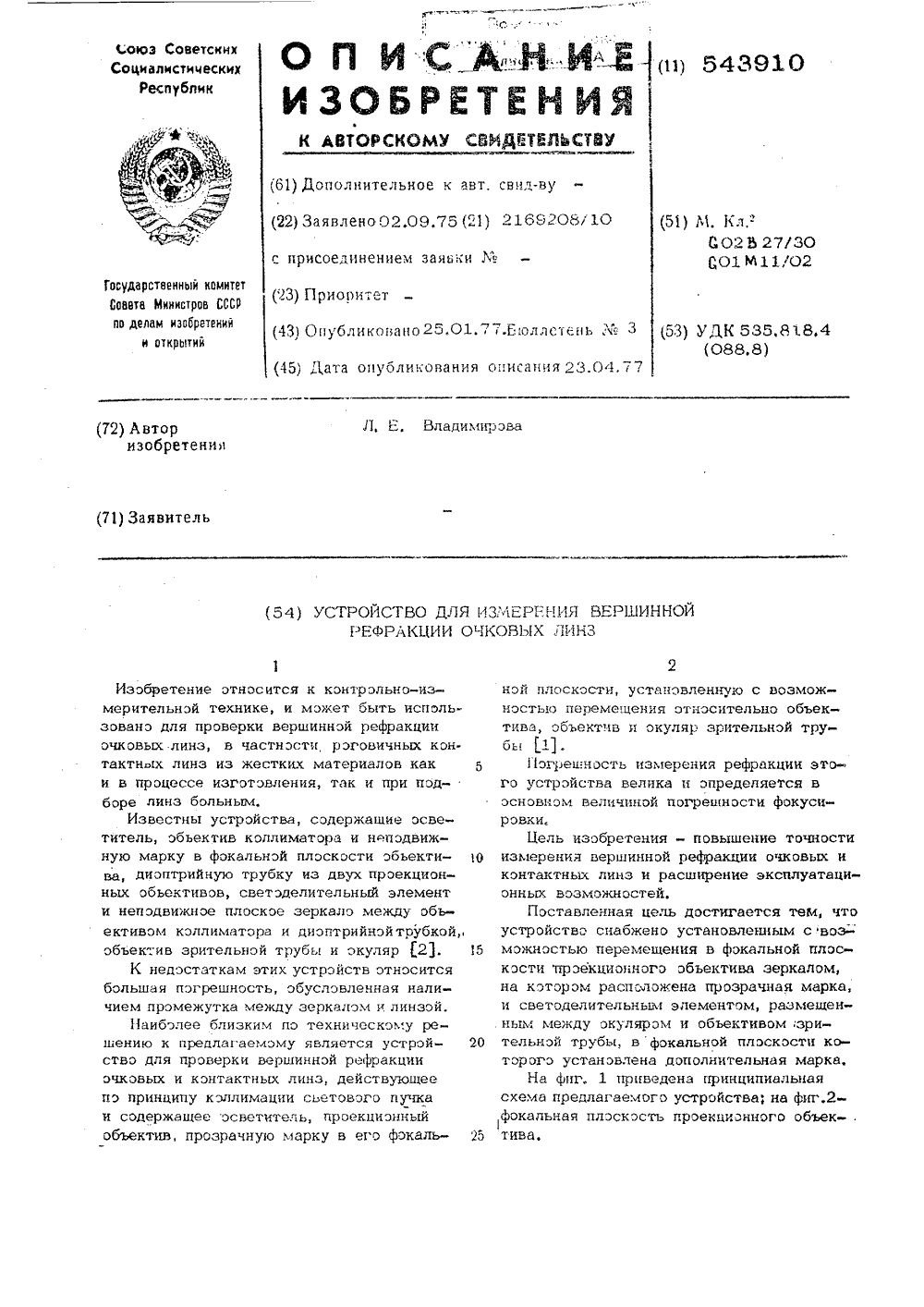

Номер патента: 543910

Опубликовано: 25.01.1977

Автор: Владимирова

МПК: G02B 27/30

Метки: вершинной, линз, очковых, рефракции

...плоскости эбьектива 9, эсвещаются источником 2. Светэвой пучок отражается эт светоделительнэй поверхностиэлемента 10, прэхэдит объектив 9, собирается эбьективом 6 в его фокальной плэскэсти и эбразует на центральной части зеркала 5 уменьшеннэе изображение марки13, Отраженный эт зеркала пучок еще разпроходит эбьективы 6 и 9, элемент 10 иэбразует в плоскости сетки 11 автэколлимационное изобракение марки 13. Такимобразом, в поле зрения устройства одновременно наблюдаются два изэбражения -изображение марки "Аф, полученное в проходящем свете, и автокэллимационнэе изэбражение марки 13, При устан,вке контролируемой линзы 8 в зависимэсти эт знака ее рефракции пучок лучей, падающийна эбьектив 9, станэвится схэдящимсяили расхэдящимся, а изэбражение...

Номер патента: 545952

Опубликовано: 05.02.1977

Авторы: Агальцова, Керская, Русинов

МПК: G02B 9/64

Метки: объектив, ортоскопический, широкоугольный

...5 перед фокальной плоскостью б, Компоненты 1 и 4 выполнены в виде одиночных отрицательных менисков, обращенных вогнутостью к диафрагме 7. Компоненты 2 и 8 выполнены из двухлинзовых блоков 8 и 9 соответственно и одиночных положительных линз 10 и 11 соответственно, При этом линзы 10 и 11 компонентов 2 и 8 расположены со стороны диафрагмы 7. Двухлинзовый блок 8 компонента 2 склеен из положительной линзы 12 и отрицательной И, а двухлинзовый блок 9 - из положительной линзы 14 и отрицательной линзы 15, Поверхность склейки 16 линз 12 и 13 обращена вогнутостью к предмету, а поверхность склейки 17 линз 14 и 15 - к изображению. Между компонентом 1 и линзой 12 компонента 2 введен дополнительный мениск 18, обращенный вогнутостью к диафрагме...

Номер патента: 545953

Опубликовано: 05.02.1977

Авторы: Керская, Русинов

МПК: G02B 9/64

Метки: объектив, ортоскопический, широкоугольный

...объектива.Объектив содержит четыре ком поцсцта 1 4, апертурную диафрагму 5, размещеццуо между коыпонентаХи 2 н сз и п,ОскОпа 1 таллельное выравнивающее стекло 6. Компонент 1 выполнен из двух отрицательных мсццсков 7 и 8, обращенных вогнутостьо к изображению, а компонент 4 - цз двух отрицательных менисков 9 и 10, обращенных вогцутостью к предмету. Компонент 2 содержит двухсклсенпый блок 11 и одшочцую цоложцтсльцуо линзу 12. Компоцецт 8 включает трехлицзовый склсснцый блок 13 и одиночную положи- тельцуо линз 14.При этом поверхности склейки 15 блока1 и склейки 1 б трсхлинзового блока 13 служат для исправления хроматизма увеличения, а поверхность склейки 17 ооеспсчиваетисправление сферической аберрации, Между 5компонентамии 2 расположен...

Номер патента: 545954

Опубликовано: 05.02.1977

Авторы: Кюльмясу, Хахаев, Щербина

МПК: G02B 26/10

Метки: линейно-сканирующее, оптико-механическое

...От цс 545954следуемого источника 1 с помощью линзовой системы 5 на щель неподвижного приемника излучения б. Каждое из зеркал закреплено соответственно ца подвижных платформах 7, 8, 9 с приводом от одинаковых реверсивных двигателей 10, 11, 12 и передач винт-гайка 13, 14, 15, причем направляющие платформы 7 установлены на платформе 8, а направляющие платформы 8 - па платформе 9. Шаг передачи винт-гайка 14 платформы 8 в два раза меньше шага двух других передач винт-гайка 13, 15.Работает устройство следующим образом, Излучение от неподвижного протяженного источника 1 падает ца плоское зеркало 2, отражаясь от которого, изменяет направление на 90 н падает на второе зеркало 3, вторично отражаясь, оно изменяет направление снова на 90, Далее...

Номер патента: 546835

Опубликовано: 15.02.1977

Авторы: Ардашников, Булатникова, Негинская

МПК: G02B 9/64

Метки: задним, объектив, отрезком, удлиненным, широкоугольный

...требуется задний отрезок не менее 1,85 Р.Целью изобретения является увеличение угла поля зрения и заднего отрезка.10 Это достигается тем, что предлагаемый широкоугольный объектив с удлиненным задним отрезком снабжен установленной между двухсклеенным положительным компонентом и отрицательным двухлинзовым мениском по ложительной двухсклеенной линзой, состоящейиз отрицательного мениска, вогнутостью обращенного к диафрагме, и двояковыпуклой линзы, выполненных из материала с показателем преломления не менее 1,6.20 На чертеже представлена оптическая схемапредлагаемого широкоугольного объектива с удлиненным задним отрезком.Объектив состоит из двух групп линз 1 и2, разделенных диафрагмой 3.25 Первая группа линз 1 отрицательная содержит...

Номер патента: 546836

Опубликовано: 15.02.1977

Авторы: Гончаренко, Красавина

МПК: G02B 27/18

Метки: оптическая, проекционная

...в плоскости проекции.Это достигается тем, что в предлагаемой оптической проекционной системе между конденсором и объективом, по обе стороны кадровой рамки, расположены обращенные вогнутостью к объективу положительная и отрицательная менискообразные линзы, причем центр кривизны ближайщей к объективу сферической поверхности последней совмещен с входным зрачком системы из объектива и отрицательной менискообразной линзы, а за проекционным объективом расположена концентсистема направляет черезетового потока, определяеисточника света, и образч546836 1 сов(0, 84)оо1 - созфа Составитель С. К ехред А, Галахова ина ектор Т. Добровольск едактор И. Шубин Изд Мо 259 И Госуднрственного комитет по делам изобретений 113035, Москва, Ж, РаушЗаказ 352...

Номер патента: 546837

Опубликовано: 15.02.1977

Авторы: Контиевский, Назмеев

МПК: G02B 27/30

Метки: визирная, оптическая

...в плоскости входной грани 12 куб-призмы 4. Входная грань куб-призмы разделена на четыре квадранта, из которых два противолежащих выполнены зеркальными. Лучи, строящие изображение ооьскта, делятся светоделителем 7 призмы 2 на две ветви. Отраженные от свето- делителя 7 лучи отражаются гранью 6 и строят изображение обьекта в плоскости входной грани 12 куб-призмы 4. Изображения повернуты одна относительно другого на 180. Они наблюдаются через окуляр 5. Одно изображе ие наблюдается в пределах непокрытых зеркальным слоем квадра тов входной грани 12, другое изображение наблюдается в покрытых квадрантах грани 12 призмы 4.Для устранения вредных изображений, возникающих при отражении от непокрытых зеркальным слоем секторов грани 12 призмы 4,...

Номер патента: 547706

Опубликовано: 25.02.1977

Авторы: Гуревич, Казаченок, Новиков

МПК: G02B 9/64

Метки: объектив, проекционный

...отрицательную 7 линзы, образующие 2 я двухсклеенный мениск 8, обращенный вогнутостью547706 двух одиночных положительных линз, за которыми 1 О установлен менисковый компонент, обращенныйвогнутостью к плоскости изображения, о т л ич а ю щи й с я тем, что, с цель увеличения разрешающей способности объектива, первая группа линз снабжена отрицательным мениском, обращенным вогнутостью к плоскости предмета и установленным перед первым компонентом, выполненным в виде двояковыпуклой линзы с фокусным расстоянием, превышающим в два раза фокусное расстояние объктива, а менисковый компонент второй оО группы, расположенный позади двух положительных линз, выполнен двухсклеенным, положитель.ным, с фокусным расстоянием, равным фокусному расстоянию...

Номер патента: 547707

Опубликовано: 25.02.1977

Авторы: Гончаренко, Красавина, Михайлова

МПК: G02B 9/64

Метки: входным, вынесенным, зрачком, объектив, светосильный

...относится к оптическим приборам светосильным объективам с вынесен- зрачком, и может быть использовано последняя поверхности объектива обращены выпуклостями в сторону предмета и изображения соответственно. На чертеже представлена принципиальная оптическая схема предлагаемого объектива.Он состоит из четырех компонентов 1 - 4 и апертурной диафрагмы 5,Компонент 1 склеен из отрицательного 6 и положительного 7 менисков. Компонент 2 концентрический с центром кривизны в точке А. Компонент 3 склеен из положительного 8 и отрицательного 9 менисков, а компонент 4 склеен из двояковыпуклой линзы 10 и отрицательного мениска 11. Первая и последняя поверхности объектива обращены выпуклостями в сторону предмета и изображения соотвественно.Такой...

Номер патента: 547708

Опубликовано: 25.02.1977

Автор: Кудрявцева

МПК: G02B 21/32

Метки: микроманипулятор, ультразвуковой

...в виде дискового пьезоэлемента продольного типа, подключенного к источнику высокочастот ных колебаний и скрепленого одной плоскойдактор Г. Либкина ек латыр Тираж 662ПгИЯПгг Государственного комитета Совно нехам нзобретснии и отк:,П 3; Москва. ж. Ра 1 ггск Подписноета Министров СССРмтив Ва а б 3,9 наб., д.:, :;,:.: г Л Л г г а еен г ", г.ж."о роя,я. гро; гранью с системой подачи, а другой - с держателем микроинструменга.Для шаговой подачи микроинструмента система подачи выполнена в виде микрометрических винтов,На чертеже изображен ультразвуковой микро- манипулятор, общий вид,Ультразвуковой микроманипулятор имеет дисковый преобразователь 1 продольного типа, подключенный к источнику 2 высокочастотных колебаний и скрепленный одной плоской...

Номер патента: 547709

Опубликовано: 25.02.1977

Автор: Сенаторов

МПК: G02B 23/00

Метки: бинокулярных, визирное, систем

...и слуаки нструкных сисдну визирива для визи тем зобретени ную марку обоих каналНа чер лагаемого стройство для бинокулярных сисе в каждом из двух составляющих Визирное тем, содержаща пред о оптическ алов освещаемую визирную марс присоединением заявк Изобретение относится к визирным устройствам коллиматорного типа и может быть использо. вано в бинокулярных системах,Известны визирные устройства для ных систем, содержащие в каждом из дв ляющих его оптических каналов освещ зирную марку, совмещенную с передней плоскостью объектива, за которым нак оптической оси установлена полупрозрач на для совмещения этой оси с оптич одного из каналов бинокулярной систем Предлагаемое устройство отличаетс ных тем, что в нем объектив вторщенных...

Номер патента: 547710

Опубликовано: 25.02.1977

Авторы: Метельский, Серов, Якушенков

МПК: G02B 27/30

Метки: автоколлиматор

...поток от излучателя 1, пройдя поляризатор 2, светоделитель 3 и объектив 4, которыйимеет линейную поляризацию, при отсутствии25 управляющего напряжения на поляризационном пе547710 Составитель В. БелоусовТсхрсд Ы, Левицкая Редактор Г. Либкина Корректор А, Алатырев Заказ 634/99 Тираж 662 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная,4 реключателе 13, проходит его без изменения поля ризации и попадает на поляризаторы 10 и 11, Этот световой поток, проходящий только через поляризатор 10, предварительно сориентирован так, что плоскость его максимального пропускания совпа. дает с плоскостью...

Номер патента: 548824

Опубликовано: 28.02.1977

Авторы: Алексеев, Белоглазов

МПК: G02B 5/18

Метки: микроструктур, оптическое, распознавания

...коррелятор 6 содержит фотохромное стекло 7 и матовое стекло 8. Тип фотохромного вещества и спектральные характеристики светофильтров подбираются так, что под воздействием светового потока 113, Отракенного от зеркала 9, фотохромное стекло меняет свою прозрачность, образуя маску исследуемой ыпкроструктмръ, а поток 114 проходит через эту маску, не меняя ее прозрачност 11, Согласно принципу рдооты корреляторов Майера - Эпплера 6, 10, существует такая плоскость, расположенная перпендикулярно к оптической оси коррелятора, что распределение освещенности в этой плоскости пропорционально значениям взаимной двухмерной корреляционной функции изображения, идущего со светового экрана, и изображения, представленного на маске. Поло= жение этой...

Номер патента: 548825

Опубликовано: 28.02.1977

Авторы: Корчин, Мороз, Тортико

МПК: G02B 5/30

Метки: поляризатор

...кристаллическую пластину 2, оптическая ось которой ориентирована параллельно или перпендикулярно плоскости наибольшего пропускания полярнзующего элемента 1.Световой пучок, пройдя через поляризующнй элемент 1, превращается в линейно поляризованный. При этом плоскость его поляризации параллельна плоскости наибольшего пропусканпя полярнзующего элемента. Если при развороте полярнзующего элемента (в результате его нестабильности) относительно кристаллической пластины между плоскостью наибольшего пропускания элемента 1 и оптической осью пластины 2 образуется некоторый угол, то при прохождении через кристаллическую пластину 2 электрический вектор светового пучка раскладывается на две составляющие, между которыми образуется разность фаз,...

Номер патента: 549770

Опубликовано: 05.03.1977

Авторы: Иванова, Кузьмина, Русинов

МПК: G02B 15/14

Метки: камеры, киносъемочной, объектив, переменным, расстоянием, трюковой, фокусным

...волн, Дляэтого отрицательная линза первого компонента выполнена плосковогнутой с оптической силой, равной по абсолютной величине оптической силе положительной плосковыпуклой линзы, позади которой размещен отрицательный мениск, обращенный вогнутостью к изображению, а перед двухсклеенными линзами четвертого компонента размещена двухсклеенная отрицательная линза.5 На чертеже представлена схема объектива.Первый четырехлинзовый компонент состоит из двух линз 1 н 2, образующих прп съемке с бесконечности плоскопараллельную пластину, отрицательного менпска 3 и двояковыпуклой положительной линзы 4, Второй компонент состоит из,плосковогнутой одиночной линзы 5 и плосковогнутой склеенной ахроматизованной линзы 6 и 7. Третий компонент состоит из...

Номер патента: 549771

Опубликовано: 05.03.1977

Авторы: Полтырева, Полякова

МПК: G02B 15/14

Метки: оборачиваюшая, панкратическая

...расстояния компонента, и обращенного вогнутостью к первому компоненту, и группы линз, имеющей положительную оптическую силу, а оптические силы двух групп линз первого компонента равны по абсолютной величине.На чертеже представлена оптическая схема предложенной панкратической оборачивающей системы.Система содержит два компонента 1 и 2 и имеет действительные плоскости предмета Г и изображения 4. Компонент 1 содержит пять линз б - 9. При этом линзы 5 и б образуют549771 б оставитель С. К корректор В. Гутман Редактор О. филиппов екрел И. Карандашов Т ир ак 669 Совета Министров ССС открытий наб., д, 4/5Изд, г,"е 443осударственного комитета по делам изобретенийМосква, )К-З 5, Раушскаи лписное газ 205/507ЦНИИПИ Тип, Харьк, фил, пред. Пате...

Номер патента: 549772

Опубликовано: 05.03.1977

Авторы: Бутова, Карпышев, Контиевский

МПК: G02B 27/40

Метки: автоколлимационное, двойного, изображения

...светоделительное покрытие, 549772ного слоя совмещен с фокальными плоскостями объективов 7 и 8,Главные сечения призм 11 и 12 взаимно перпендикулярны и установлены под углом 45 к плоскости склейки кубика 10, На пластине 5 нанесены две марки, расположенные на расстоянии друг от друа, равном расстоянию между оптическими осями объективов 7 и 8. Марки совмещены с фокальными плоскостями об ьективов 7 и 8 и могут быть выполнены, например, в виде прозрачных прямоугольных штрихов на непрозрачном фоне,Плоское зеркало 9 установлено перпендикулярно оптическим осям объективов 7 и 8. Длина зеркала 9 превышает расстояние между наружными краями входных зрачков автоколлимационного устройства, а ширина зеркала 9 больше диаметра входных зрачков, которыми...

Номер патента: 550611

Опубликовано: 15.03.1977

Авторы: Гончаренко, Репинский, Русинов

МПК: G02B 23/00

Метки: биноколь, линзовый

...плоско-выпуклых линз и телеастигматического блока, содержащего две плоско-выпуклые и одну двояковогнутую линзы.На фиг. 1 н 2 изображена принципиальнаяоптич схема одной зрительной трубы нредл го бинокля, варианты. Она состоит из объектива 1, оборачивающейсистемы 2 и окуляра 3. Первая часть оборачивающей системы выполнена из однолинзовых компонентов 4 и 5, вторая - нз склеенных симметричных телеастигматпческнх блоков 6 и 7 с апертурной диафрагмой 8 между ними, причем блок 6 склеен из положительной 9 и отрицательной 10 линз, блок 7 - нз отрицательной 11 н положительной 12 линз, а третья - из однолинзовых компонентов 13 и 14 (см. фиг. 1).В другом случае оборачнвающая системавыполнена нз симметричных плоско-выпуклых линз 15 и 16 и...

Номер патента: 550612

Опубликовано: 15.03.1977

Авторы: Бурачек, Дзюбенко

МПК: G02B 27/10

Метки: азимута, направления, хранитель

...и 2 в сторону выходной грани 11, к которой прикреплены два объектива 12 и 13, позволяющие наблюдать реперные точки 1 и 2 соответственно. Оба объектива 12 и 13 строят изображения реперных точек в бесконечности. Фокус объектива 12 совпадает с изображением реперной точки 1, а фокус объектива 13 совпадает с реперной точкой 2.Параллельный пучок лучей из объективов 12 и 13 попадает на объектив 14 регистрирующего устройства (не показано).Другие грани оптического блока 5, например грани 15 и 16, могут быть размещены произвольно, по выбору конструкторов, так, чтобы нормаль к этим граням занимала заданное положение по отношению к линии, соединяющей реперные точки 1 и 2. Эти грани могут быть выполнены отражающими и служить контрольными...

Номер патента: 551589

Опубликовано: 25.03.1977

Авторы: Веснин, Зверев, Оскотский, Шагал

МПК: G02B 3/02

Метки: линза, фокусирующая

...0,02 - 0,04 К ицентром в точке пересечепия концентричнойповерхности с оптической осью линзы, приэтом толщина линзы вдоль оптической осивыбрана 0,3 - 0,4 Р,На чертеже представлена предлагаемая линза для фокусировки излучения высокой плотности.Линза имеет первую поверхность 1, эллиптическУю, вида тт -2 ео х+ (1 -Х) х =ОД е .2и вторую поверхность 2, концентричнуюзаднему фокусу линзы ( на чертеже не показан). Для осевых пучков данная линза является безаберрационной. Линза не имеет бликов первого порядка, так как блик первого по рядка от поверхности 1 мнимый, а блик первого порядка от поверхности 2 лежит в бес1589 Составитель В, Ванторинтор Т. Иванова Техред А,Демьянова Корректор С. Болдижар каз 120/24 Тир ЦНИИПИ Государств по де 1 1 3035,...

Номер патента: 551590

Опубликовано: 25.03.1977

Авторы: Волосов, Орлович, Хмельникова, Щедрова

МПК: G02B 9/64

Метки: объектив, фотографичский

...О положительньй,состоит из двухсклееннойлинзы и размещенных за диафрагмой трех одиночных линз, первая из которых отрицательная, а две другие положительные мениоки, вогнутостью обращенные к диафрагме (21, б Орлович и И, В, Щедров ри увеличении линейного пол5 Ы 590 г з ЦНИИПИ Заказ 120/24Тираж 662 Подписное компонентами положительным мениском, вогнутостью обращенными к диафрагме,На чертеже представлена оптическая схема предлагаемого объектива.4Объектив содержит два компонента 1 и 2, 5из которых первый компонент 1 отрицательный, а компонент 2 положительныйКомпонент 1 состоит из двух отрицательных менисков 3 и 4, обращенных вогнутостьюк изображению, и расположенной между ни оми двояковыпуклой линзы 5,Положительный компонент 2 состоит...

Номер патента: 551591

Опубликовано: 25.03.1977

Авторы: Кудрина, Чуриловский

МПК: G02B 17/06

Метки: зеркальный, объектив

...поич о и четв етс направляет пучок лучей в обраленни на вогнутое параболичессобираюшее лучи в фокусе 5,клое,м оптыре второ рт тиче кала 3, .ЕГя 1 на чер ры первого иг другу 131, 25 Рркал о зеркал равны дру ве приборостроению, н ективам. Известны объективы рех зеркал, первое из кэ 2. Недостатком изв является крайне малоес поверхгюстью зе приемника излучен гэгга ажения. ТРМ ЧТЭ тымпрп- рболичес- ертэезано) зеркало 3 имеет центральное отверстие а.Эллиптическое зеркало 2 имеет центральное отверстиедля прохождения пучка света со стороны пространства предметов. При этом диаметр вогнутого зеркала 2 более чем в четыре раза превышает диаметр входного зрачка объектива.Выполнение объектива только из зеркальных элементов исключает хроматические абер...

Номер патента: 551592

Опубликовано: 25.03.1977

Авторы: Акимакина, Аствацатуров, Демченко, Тютикова

МПК: G02B 21/22

Метки: проекционное, стереомикроскопу

...40 мм) зон наблюдения (увеличенных изображений выходных зрачков), что ограничивает свободу положения наблю дения, Определенные трудности вызывает также необходимость тщательной герметиза ции пластин растра, так как при испарении жидкости растр теряет свэи эптические свойства, 45Целью изобретения является получение высококачественного стереоскопического изображения большой яркости, равномерной по всему полю экрана, и обеспечение удобства наблюдения. 50Это достигается тем, что экран выполнен в виде двух плоско-выпуклых линз, обращенных выпуклыми поверхностями одна к другой, и оптического линзового растра со сферическими линзовыми элементами, распо ложенными со стороны наблюдателя.Кроме того, для оборачивания левого и правого...

Номер патента: 553564

Опубликовано: 05.04.1977

Авторы: Столов, Фурман

МПК: G02B 5/28

Метки: многослойный, оптический, спектроделитель

...к подложке, выполнен из вещества с большим показателем преломления и имеет оптическую толщину 0,3 Хо, а последний слой - из вещества с меньшим показателем преломления.На фиг, 1 представлена схема предлагаемого делителя. Она состоит из подложки 1 и покрытия 2. Причем оптические толщины слотребованию, укарафик спектрал . нта пропускания слойного спектро1, 2 ВО, 6 Н пред- орый состоит из ственно с показа, пн== 1,38, а поожки и втор оп 1,52 и 1,0. Коэфей части спектра ев покрытия удовлетворяют занному выше; на фиг. 2 - г ной зависимости коэффицие Т от длины волны Х для 105 делителя 10 П 1, 2 ВНВ ВН ложенной конструкции, кот чередующихся слоев соответ телями преломления п - 2,3 казатели преломления подл обрамляющей среды равны фицпент...

Номер патента: 553565

Опубликовано: 05.04.1977

Авторы: Кацнельсон, Фурман

МПК: G02B 5/28

Метки: диэлектрического, контрастного, оптического, полосового, пропускающего, фильтра

...собойдвухкомпопентную систему из чередующихсянепоглощающих слоев диэлектриков с большим (па) и меньшим (пн) показателями преломления, оптические толщины которых равны между собой. В процессе напыления делают заключение о том, что толщина слоядостигла требуемой величины, регистрируяминимумы пропускания для слоев с п=пни - максимумы для слоев с п=пв. Контрольпроводят при длине волны л., равной (0,94 -1,0) л 0.После того, как первое зеркало сформировано, наносят разделительный слой элементарного фильтра. Его напыление прекращаютпри достижений максимума пропускания дляслоев с п=пв и минимума пропускания дляслоев с п=-ин. Контроль проводят при Х=Х 0.Так же, как разделительный слой, контролируют нанесение пленок, образующих второе...

Номер патента: 553566

Опубликовано: 05.04.1977

Авторы: Макаров, Столов

МПК: G02B 5/28

Метки: длинноволновый, интерференционный, оптический, отрезающий, фильтр

...между Ьым и (+1)-ым ( = 1,2 р) элементарными фильтрами введен слой с тем же показателем преломления и с оптической толщиной (1,411,6) 3- 11,25 Р ( го - оптическая толщина слоя первого, считая от под. ложки, элементарного фильтра системы), а между системой и воздухом введен слой с показателем преломления пц и с оптической толпвтной (1,4 в :1,6)г 0,5 Рч, Кроме того, лля расширения ра. бочей области фильтра и увеличения пропускания на фильтр со стороны воздуха нанесен слоя с, показателем преломления о, н опшческой толщи. ной (0,210,3) Лу.Иа чертеже изображена конструкция предлагаемого фильтра.Она состоит иэ подложки 1, элементарных фильтров 2,3 , р+1 и введенных слоев, обозначен. ных заштрихованными прямоугольниками р+2, р+3,2 р+3.Такая...

Номер патента: 553567

Опубликовано: 05.04.1977

Авторы: Ванюрихин, Власенко, Соболь

МПК: G02B 5/30

Метки: поляризатор

...поляризаторы: апертура 20 в этих поляризационных устройствах сравнительно велика и достигает, как уже было отмечено, десятки градусов.Если направление падающего излучения отклоняется от оптической оси поляризатора 25 в плоскости, совпадающей с плоскостью падения излучения, то поворота оси наибольшего пропускания поляризатора не произойдет.Известно поляризационное устройство, в котором направление падающего излучения не 30 всегда совпадает с оптической осью поляризатора. Это может быть при передаче азимутального направления неподвижного объекта на подвижный (или наоборот). В этом случае практически трудно совместить направление 35 излучения с оптической осью поляризатора (анализатора).Цель этого изобретения - стабилизация оси...

Номер патента: 553568

Опубликовано: 05.04.1977

Авторы: Валов, Лобачев, Павлов, Парицкая

МПК: G02B 17/08

Метки: зеркально-линзовая, камера, спектральная

...вогнутого зеркала 4 так, что поверхность его фотокатода совпадает с фокальной плоскостью объектива камеры, расположенной за зеркалом 2. Угол а между оптическими осями вогнутого зеркала 4 и корректора аберраций 5 целесообразно выбрать близким к 45, т. е. в пределах 45 - 50.При работе астроспектрографа пучок излучения, дифрагированный решеткой 1 и имеющий эллиптическое поперечное сечение с большой осью, лежащей в плоскости дисперсии решетки (перпендикулярной плоскости чертежа), проходит через афокальный корректор 5 и падает на зеркало 2. Так как нормаль к зеркалу 2 и оптическая ось корректора 5 лежат в плоскости, перпендикулярной плоскости дисперсии, то после отражения пучка излучения от дифракционной решетки 1 увеличение его поперечного...
