G02B — Оптические элементы, системы или приборы
Прибор для контроля плоских оптических поверхностей
Номер патента: 165904
Опубликовано: 01.01.1964
Авторы: Галеева, Контиевский
МПК: G01B 11/30, G01B 9/02, G02B 23/04 ...
Метки: оптических, плоских, поверхностей, прибор
...с точным промежуточным кольцом 4. В фокальной плоско сти объектива 5, совпадающей с диафрагмой 6, образуется интерферепционная система колец. Коллиматор 7 обеспечивает телецентрический ход лучей. Свет от правой н левой частей интерференционной системы колец идет вначале различными путями (ромбические призмы О, измерительные клинья 9, объективы 10), затем изображения правой и левой частей интерференционной системы колец при помощи зеркал 11 и светоделительной пластинки 12 совмещаются в фокальнон плоскости ок.- ляра 13. При перемещении диафрагмы 14 из. менения в промежутке между пластинками, вызываемые ошибками изготовления нли не- параллельностью пластинок, приводят к расхождению правой и левой частей интерференционного кольца,...
165913
Номер патента: 165913
Опубликовано: 01.01.1964
МПК: G02B 23/00
Метки: 165913
...из прямоугольной равнобедренной призмы путем усечения ее крышей (не обозначена) с ребром 7, параллельным расположенной под углом 45 к оптической оси системы склеенной грани 4 и лежащим в главном сечении призмы. Призма 6 получена из прямоугольной призмы усечением ее плоскостью (не показана), образованная при этом грань параллельна плоскости склейки. Склеенная грань покрыта светоделительным слоем 8, полностью перекрывающим проходящие через оптическую систему пучки лучей, На этой же грани 4 нанесено зеркальное покрытие 9, граница (не показана) которого лежит в фокальной плоскости (не показана) окуляра, и делит поле зрения системы на две части, которые для удобства наблюдения можно сделать равными, Одна из частей изображения повернута...
Устройство для поляриметрического исследования наблюдаемых в телескоп небесных тел
Номер патента: 165914
Опубликовано: 01.01.1964
Автор: Ксанфомалити
МПК: G01B 9/06, G01J 4/04, G02B 27/28 ...
Метки: исследования, наблюдаемых, небесных, поляриметрического, тел, телескоп
...редуктора (не показан) и установлены в фокальной плоскости телескопа (не показан). Позади диска 4 размещен ана лизатор, за которым установлен фотоэлектронный умножитель (ФЭУ). Для разделения сигнала на три канала используется предварительный усилитель б. В первом канале, усиливающем сигналы системы автоматической 20 регулировки усиления (АРУ), обладающеймалой постоянной времени, включены усилитель 7 и фильтр высших частот 8, который через коммутатор 9 соединен с регулирующей лампой 10, управляющей режимом работы 25 ФЭУ. Во втором канале, усиливающем сигналсистемы АРУ с большой постоянной времени и выдающем контрольное видеоизображение, включены полосовой фильтр 11 высших частот, усилитель 12 и выходной трансформа тор с детектором 13,...
Поляризационный способ измерения угла поворота
Номер патента: 166499
Опубликовано: 01.01.1964
МПК: G01B 11/26, G02B 1/08
Метки: поворота, поляризационный, угла
...при осуществлении которого поляризатор жестко скрепляют с ооьектом и по углу поворота анализатора судят об угле отклонения объекта.Предложенный способ отличается от известных тем, что свет после поляризатора направляют через систему пластин, каждая из которых создает разность хода, равную Х/2. Для этого между поляризатором и анализатором помещают систему пластин, жестко скрепленных через одну с поляризатором, а остал;- ные - с объектом, В результате повышается точность измерения малых угловых отклонений.Этот же способ может быть осуществлен путем закрепления четвертьволновых пластинок на плоских зеркалах, от которых многократно отражается луч на пути от поляризатора к анализатору, Поскольку при этом луч проходит через пластину дважды...
166518
Номер патента: 166518
Опубликовано: 01.01.1964
Метки: 166518
...диффракционная решетка, расположенная в расходящемся монохроматическом пучке.На чертеже изображен один из вариантов устройства для получения синусоидальной миры,Свет от монохроматического источника У с помощью кондепсора 2 собирается на щели 3, за которой установлена подвижная диффракционная решетка 4, образующая мнимые когерентные изображения щели. Оптическая система б, установленная за диффракционной решеткой, образует действительные диффракционн которых выд зуют па экра ну, период к 5 шетки, длинымежду решет диафрагмой иУстройствомощью зеркал 10 частоты (50 ые изображения щели, два пз ляются диафрагмой б и обране 7 интерференционную картиоторой зависит от частоты револны освещения и расстояний кой и источником и между экраном.может...
Иммерсионный зеркально-линзовый объектив
Номер патента: 167326
Опубликовано: 01.01.1965
Автор: Панов
МПК: G02B 13/14, G02B 21/02
Метки: зеркально-линзовый, иммерсионный, объектив
...е превышающей 0,005 оптической силы объектива.Расстояние между компепсатором и отрицателшгым меггнском превышает фокусос расстояние ооъектива, Эти отличия позволили улучшить исправление хроматизма положения и сферохроматическую аберрацию, а также астигматизм и аберрации в широких наклонны х пуч к ах.11 а чертеже представлеа оптическая схема описываемого объектпга.Объектив содержит фротальпую линзу г, ггомпесатор 2, гыполненгннй з двух склеенных менисков 3 и 4, отрицательныи мениск 5 с жестко закрепленым па нем выпуклым зеркалом 6 и вогнутое зеркало 7. Расстояние между компесатором 2 и мениском 5 превышает фокусное расстояние объектива, а оптическая сила компенсатора 2 не превышает 0,005 оптической силы объектива,Описываемый...
Фокон
Номер патента: 167327
Опубликовано: 01.01.1965
МПК: G02B 6/00
Метки: фокон
...из фокуса для ограничения рабочегоучастка параболы, равны между собой и равны заданному предельному углу выхода световых лучей из фокона.На чертеже изображен предлагаемый фокон, разрез,2Точка Мрасположенная на окружностивходного отверстия фокона (отверстия меньшего диаметра а = Р,М,), принимается за фокус параболы. ХХ 1 - ось фокона, с которойсовмещена ось вращения 00, участка парабо- З 0 лы, ограниченного прямой 11,В, проведенной цз фокуса под углом 2,к осц ХХ,. Ось параболы 05 также образует с осью вращения угол зравный заданному предельному значению угла выхода лучей из фокона. Вращение участка параболы РР, вокруг оси ХХ, и дает тело вращения, определяющее внутреншою зеркальную поверхность фокона.Все лучи, вошедшие в фокон в...
Сканирующее приспосовление для фотоэлектрических измерительных приборовс; т. -. ••• в. «м«-, «
Номер патента: 168358
Опубликовано: 01.01.1965
Авторы: Врусиловский, Корчемск, Мещерский
МПК: G02B 26/10
Метки: измерительных, приборовс, приспосовление, сканирующее, фотоэлектрических, •»м
...В результате при вращении диска (сканирующего приспособления) с выхода фотодатчика получим импульсы, число которых равно числу названных участков и пропорционально углу поворота,ныи диск с системои секторов и сканирующееприспособление как результат склейки основного и покровного дисков. Яр , служащие отсчетнымиэлементами, проецируются на скан ируюшее 0 приспособление 1, приводимое во вращениеот двигателя 2 через редуктор 3, Переменный световой поток через неподвижную щель 4 попадает на фотоумножитель б, который выдает калибровочные импульсы (при после довательном прохождении через светлые 6 итемные 7 участки читающей щели 8) и импульсы от точек Т, и Т . Очевидно, что, если число секторов 9 сделать достаточно большим, например Ы = 720,...

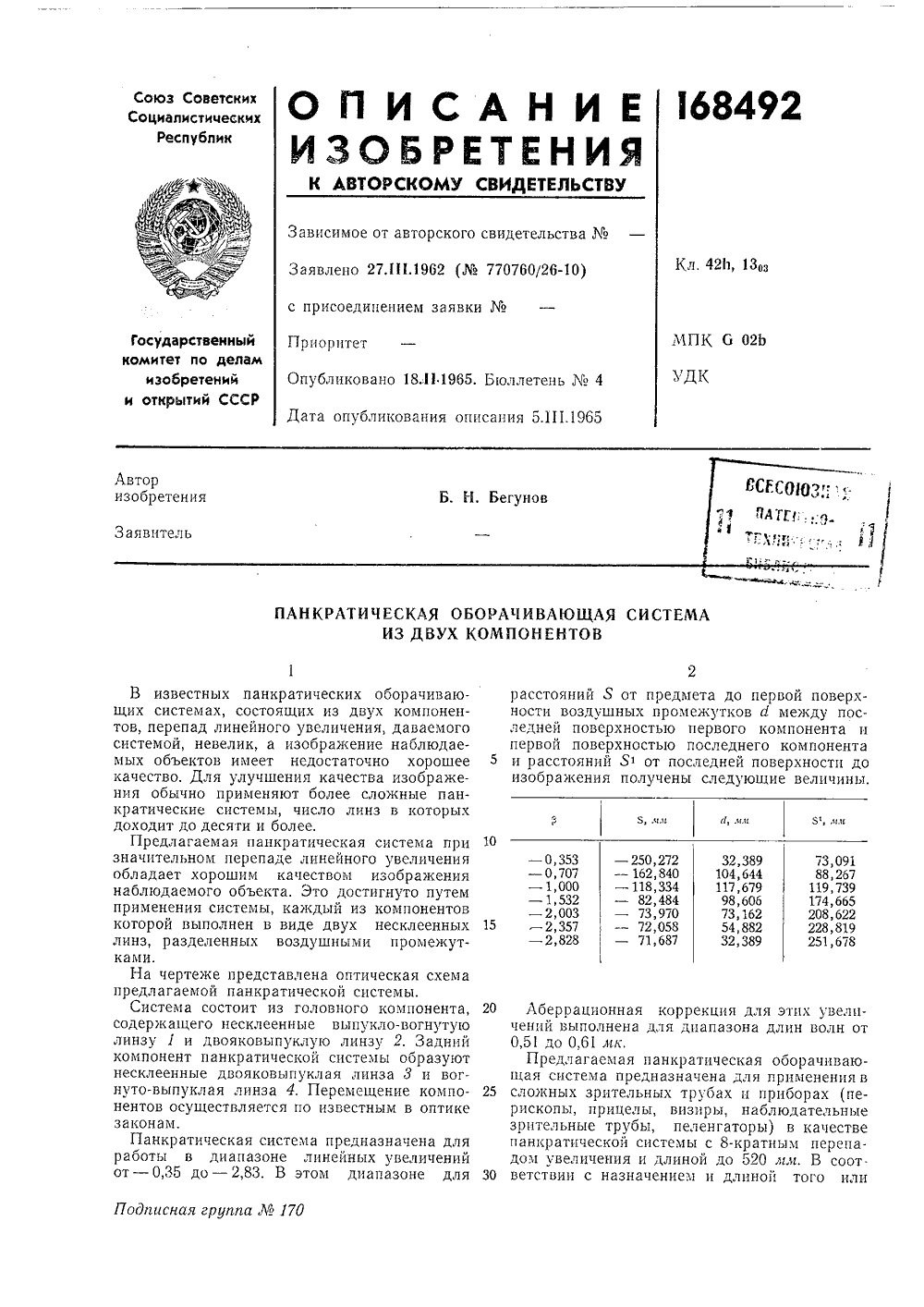

Сесоюзпц 1н л-т-: , . i• гг, .,: ., 1″•-wf —«t.: » -б. н. бегунов
Номер патента: 168492
Опубликовано: 01.01.1965
МПК: G02B 9/58
Метки: 1"•-wf, бегунов, гг, л-т, сесоюзпц
...доходит до десяги и более.Предлагаемая панкратическая система при 10 значительном перепаде линейного увеличения обладает хорошим качеством изображения наблюдаемого объекта. Это достигнуто путем применения системы, каждый из компонентов которой выполнен в виде двух несклеенных 15 линз, разделенных воздушными промежутками.На чертеже представлена оптическая схема предлагаемой панкратической системы.Система состоит из головного компонента, 20 содержащего несклеенные выпукло-вогнутую линзу 1 и двояковыпуклую линзу 2. Задний компонент панкратической системы образуют несклеенные двояковыпуклая линза 8 и вогнуто-выпуклая линза 4. Перемещение компо нентов осуществляется по известным в оптике законам.Панкратическая система предназначена для...
Механизм грубой и точной наводки для оптических приборов, преимущественно для микроскопов
Номер патента: 168493
Опубликовано: 01.01.1965
Автор: Гютер
МПК: G02B 21/00, G02B 21/24, G02B 27/40 ...
Метки: грубой, механизм, микроскопов, наводки, оптических, преимущественно, приборов, точной
...вращения ше стерни 4, служащей для грубой наводки, Шестерня 4 находится в зацеплении с зубчатой рейкой б, установленной параллельно направляющей с шарикоподшипниками 3 и перемещаемой в салазках 2 вдоль этого направ ления. Зубчатая рейка 5 опирается ножкой 6на зубчатый сектор 7, закрепленный на поворотном рычаге 8 и находящийся в зацеплении с шестерней 9, вращающейся вокруг неподвижной относительно прибора оси 10, Шестер ня 9 служит для точной наводки. Она привоЗаказ 156/14 Тирагк 575 Формат бум 60 Х 90 ЧЗ Сбт еги 0,21 пзд. л. Еепа 5 коп. Ц 11 ИИГ 1 И Государственного комитета по делам изобретений и открыпш СССР Москва, Центр, пр. Серова, д. 4Типография, пр, Сапунова, 2 дится во вращение валом П приспособления для точной установки через...
Устройство для крепления вращающихся оптических деталей
Номер патента: 168591
Опубликовано: 01.01.1965
МПК: G02B 7/20
Метки: вращающихся, крепления, оптических
...деталь служит несущим элементом конструкции.Сущность изобретения поясняется чертежом, 30 На оптической детали 1 при помощи резино. подобного герметика 2 закреплена легкая тонкостенная пластмассовая оправа 3. Последняя представляет собой шестерню с кольцевым выступом 4, входящим в пазы роликов 5. Для прочности соединения оправа и оптическая деталь снабжены канавками, причем канавки на оправе 3 имеют перемычки для удобства формования, Ролики 5 установлены на основном корпусе б в трех точках, Оправа 3 находится в зацеплении с шестерней 7, расположенной на основном корпусе б. Шестерня 7 приводится во вращение от электродвигателя (на чертеже не показан), который также расположен на основном корпусе б.Устройство оптического...
Устройство для предварительного ориентирования
Номер патента: 168914
Опубликовано: 01.01.1965
Автор: Трифонов
МПК: G02B 27/30
Метки: ориентирования, предварительного
...изображения в поле зрения автоколлиматора затруднительно, поэтому в практике работ используют различные устройства и приспособления для предварительного взаимного ориентирования автоколлиматора и зеркала. В качестве подобных устройств используют, например, визпрные трубки с фокусировкой, выполненные в виде насадки на обьективную часть зри. тельной трубы автоколлиматора. 10Предложенное устройство для предварительного взаимного ориентирования автоколлиматора и зеркала выполнено в виде насадки, содержащей призму-куб, противолежащая глазу наблюдателя грань которой покрыта от ражающим слоем. Устройство отличается простотой конструкции и позволяет упростить поиск автоколлимационного изображения.На чертеже показана принципиальная схема...
Аэросъемочный коллиматорный визир
Номер патента: 169822
Опубликовано: 01.01.1965
Авторы: Захаров, Стародубцев, Шугаев
МПК: F41G 1/30, G02B 27/30, G03B 13/18 ...
Метки: аэросъемочный, визир, коллиматорный
...размещен на оси вращения визира, что обеспечивает постоянство азимута плоскости визирования коллиматора независимо от курса самолета.На чертеже изображена кинематическая 25 схема аэросъемочного коллиматорного визира.Оптическая часть визира выполнена в виде полупрозрачного сферического зеркала 1, в фокусе которого расположена сетка нитей 2, 30 Следящая система содержит сельсин-приемник 3 и силовой мотор 4. Коллиматор соединяется с осью ротора сельсина-приемника 5 через фрикцион 6 и, следовательно, плоскость, проходящая через глаз наблюдателя и сетку нитей, проектирующуюся в бесконечности, будет удерживаться следящей системой в данном направлении независимо от курса самолета. На корпусе 7 коллиматора имеется шкала 8 заданных...
Устройство для исследования визирных труб
Номер патента: 170181
Опубликовано: 01.01.1965
МПК: G01M 11/00, G02B 27/30
Метки: визирных, исследования, труб
...Галлилирныхплоскоерно оптижностью марку и с целью изобраит телевиз ваниялиматор,ендикуляа с возмоной оси,м чтоеличенияом служ через тезеркалеки 3,При пно самотору 1 м одписная группа М 170 Известные устройства для исследования визирных труб, содержащие автоколлиматор, плоское зеркало, установленное перпендикулярно оптической оси автоколлиматора с возможностью перемещения вдоль указанной оси, марку и объектив, не обеспечивают постоянства увеличения изображений.Предлагаемое устройство отличается тем, что его объективом служит телескопическая система Галлилея.На чертеже представлена принципиальная схема предлагаемого устройства.Устройство содержит автоколлиматор 1, плоское зеркало 2, марку 3 и телескопическую систему 4 Галлилея.При...
Фотоэлектрическая автоколли. мационная труба
Номер патента: 170707
Опубликовано: 01.01.1965
МПК: G01D 5/36, G02B 27/30
Метки: автоколли, мационная, труба, фотоэлектрическая
...17, 18.Для визуального контроля при монтаже за установкой автоколлимационной трубы имеется лупа 19 и вспомогательный источник света 20, который через конденсатор 21, призмы 22, 23 и объектив 1 посылает пучок света на автоколлимационное зеркало 8. На призме 23 и пластинке 4 нанесены марки (перекрестия), расположенные на одинаковом расстоянии от оптической оси. Если автоколлимационное зеркало перпендикулярно визирной плоскости трубы, то изображение перекрестия призмы 23 совмещается с перекрестием,пластинки 4. При наблюдении в лупу необходимо предварительно развернуть полупрозрачную пластинку 9 вокруг вертикальной оси на 180.Перед источником света находится модуляционный диск, закрепленный на валу электродвигателя (на чертеже не...
170708
Номер патента: 170708
Опубликовано: 01.01.1965
МПК: G01C 5/00, G02B 27/10
Метки: 170708
...разделяется в них на два потока. Путем юстировки диафрагм 14 и 15 можно добиться такого положения, когда при малом смещении изображения объекта световой поток на выходе одчой из призм полностью пропус кается, а на другой - полностью экранируется, т, е. система работает в чисто релейном режиме. Разделенные потоки попеременно пропускаются обтюратором на приемник лучистой энергии через призмы 5 и б и коллиматор. В 10 случае, если ось подающего пучка лучей наклонена к оптической оси объектива, количество лучистой энергии, проходящей в разные половины периода обтюрации, неодинаково и и цепи приемника 8 лучистой энергии возни кает электрический сигнал, пропорциональныйразности энергий световых потоков, Этот сигнал после усиления...
171733
Номер патента: 171733
Опубликовано: 01.01.1965
МПК: G02B 27/24, G03B 35/10
Метки: 171733
...е, вращающуюся воектива, и окулярную что, с целью обесескии привращающихв, коллектив,ющую призмуической оситличаюи(ийся я о обо До объ тем мол,30 Подписная группа2 Зб Известны оптические приборы для непре. рывного наблюдения вращающихся объектов, содержащие объектив, коллектив, оборачивающую систему, включающую призму Дове, вращающуюся вокруг оптической оси объектива, и окулярную часть (ротоскопы).Предложенный прибор отличается от известных тем, что он снабжен стереоскопической насадкой, установленной перед объективом, которая имеет возможность вращаться соосно с призмой Дове с угловой скоростью, равной удвоенной скорости вращения призмы Дове, а окулярная часть снабжена дополнительным окуляром. Это отличие позволяет производить...
172054
Номер патента: 172054
Опубликовано: 01.01.1965
МПК: G01B 11/02, G01B 7/02, G02B 26/10 ...
Метки: 172054
...оси вращения диска, а полярная ось перпендикулярна направлению измерения,На фиг. 1 показан вариант выполнения описываемого устройства; на фиг. 2 - схема, иллюстрирующая процесс развертки.Изображение измеряемого тела, например проката 1, строится в плоскости щелевой маски 2, параллельно которой расположен вращающийся диск 3 с радиальной щелью 4. Импульс засветки вырабатывается фоточувствительным элементом 5, а для приведения диска во вращение используется двигатель б,Шелевая маска выполнена в форме кривой квадратрисы Динострата, уравнение которой в полярных коорди аатах можно записать так: р = р, . Проекция радиуса в вектоОкривой на ось У, которая совпадает с направлением измерения, линейно зависит от аргументаточки кривой. Если полюс...
Прибор для контроля прямолинейности направляющих поверхностей
Номер патента: 172058
Опубликовано: 01.01.1965
Автор: Изо
МПК: G01B 9/08, G02B 13/00, G02B 27/32 ...
Метки: направляющих, поверхностей, прибор, прямолинейности
...цотсчетного устройства 10. Отсчетное устройство кинематически связано с регистрирующиммеханизмом и представляет собой оптическиймикрометр 11 с плоскопараллельной пластин 25 кой 12, установленной перед объективом визирной трубы. На оси измерительного винта 13микрометра расположена шестерня 14, которая при вращении винта перемещает зубчатуюрейку 15, На рейке укреплена эластичная рес 30 сора 1 б, несущая рабочий орган-наколку 17,172058 Пр едм ет изобретения Составитель А, С. Масленкова едактор Г. М. Печоров Техред Ю. В, Баранов Корректор М, И. КозловаЗаказ 1634/12 Тираж 1175 Формат бум. 60 Х 90/з Объем 0,16 изд. л. Цена 5 коп Е 1 НИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д....
172083
Номер патента: 172083
Опубликовано: 01.01.1965
МПК: G02B 21/26
Метки: 172083
...для перемещения образца в вертикальной плоскости, выполненным в виде червячной пары, червячное колесо которой может перемещаться вдоль направляющей.На чертеже представлена принципиальная схема описываемого микроскопа.На имеющийся в направляющей 1 уступ установлено червячное колесо 2, осевое смещение которого ограничено кольцом 3. К червячному колесу винтами 4 прикреплен сменный центратор 5, на котором закреплен исследуемый прозрачный цилиндрический образец б, Червячное колесо 2 с образцом б вращается относительно объсктпва 7 микроскопа прп вращении червяка 8. Прозрачный цилиндрическийремсщается в горизонтальной ппаратоводителем 9, который ста 10, двух штифтов 11, угольни5 18 закреплен вместо снятого прелика на станине И...
Способ фотометрического титрования
Номер патента: 172115
Опубликовано: 01.01.1965
Авторы: Груздев, Дзержинский, Опытно, Орлов, Рсклй, Селезнева, Шипунов
МПК: G01J 1/44, G01N 31/16, G02B 5/24 ...
Метки: титрования, фотометрического
...жидкостных светофильтров, подбираемых в каждом конкретном случае.Предложенный способ отличается от известных тем, что в качестве светофильтров используют титруемый раствор с индикатором и оттитрованный раствор, протекающие через стеклянные кюветы. Способ проще по методике и позволяет повысить точность определения эквивалентной точки.Световой поток от источника, пройдя через кювету и жидкостные светофильтры, попадает на фотоприемники, Если цвета анализируемого и оттитрованного растворов дополняют друг друга, что достигается соответствующим подбором индикаторов, то световой поток полноя дру- схема ощаетс стовая иливан т изм гвален дним и погл при этом мо сии; при пр происходи в точке экв с моста.стью пропускается гим...
Фотоэлектрическое устройство для автоматической фокусировки объективов
Номер патента: 172183
Опубликовано: 01.01.1965
Авторы: Гтг, Дулькин, Мотенко, Эцин
МПК: G02B 27/40
Метки: автоматической, объективов, фокусировки, фотоэлектрическое
...положением плоскости объекта, использован тест- объект в виде равномерно засвеченной вращающейся фотопластинки с мелкозернистой эмульсией, обеспечивающей получение изображения тест-объекта с широким спектром пространственных частот. На выходе усилителя приемно-преобразующего устройства включен квадратичный детектор, выдающий на одну из обмоток поляризованного реле сигнал постоянного тока, пропорциональный среднему квадратическому отклонению входного сигнала, в то время как на другую обмотку подается сигнал сравнения, соответствующии максимальному зна чению среднего квадратического отклонения МПК 6 026 6 02 Ь УДК 681.45:681,072(088.8)172183 Предмет изобретения Й Составитель М. Илленкочоров Техред Т. П, Курилко Корректор М. И. Козлов...
Пружинно-оптический механизм
Номер патента: 172499
Опубликовано: 01.01.1965
Автор: Изо
МПК: G02B 11/30, G02B 5/08
Метки: механизм, пружинно-оптический
...поток от осгцтцтсля к круговой шкале. Однако пределы;змсрен я их осы нс пепелки, так как при олнсм плоском поворотном зеркале, закрепленном на ленте, рабочая шкала не превышает 180-.Г 1 редлагаемый пружинно-оптическгцй механизм отл:чается от известных тем, что па пружинной скрученной ленте установлена сборка из двух зеркал, расположенных грецмуигссгвенно,цссг пряхым углом друг и другу. Зт увеличггваст пределы измерения. Одно цгц оба зеркала лОгут быть выполнены с двухсторонним расположением отражательных поверхностей.На чертеже изображена схема пружиннооптическогс механизма.На перемычке скрученной пружинной ленты У укреплена сборка из двух двухсторонних зеркал 2 и 5, закрепленных на легкой стеклянной трубке на чертеже не показана)...
Узел крепления вторичного зеркала телескопа системы кассегрена
Номер патента: 172515
Опубликовано: 01.01.1965
Автор: Пекки
МПК: G02B 23/02, G02B 7/18
Метки: вторичного, зеркала, кассегрена, крепления, системы, телескопа, узел
...помощи безлюфтовых шарниров 5 со штангами термокомпенсатора 6. мет изоб Узел крепления вторичногоскопа системы Кассегрена, с тяжки и шарнирные элементы тем, что, с целью устранения 20 ратурных деформаций фермьвторичное зеркало, последнее редним кольцом фермы телес ми термокомпенсатора при п пластин и безлюфтовых шари чагаемом утелескопаедостаток уоправа вторему кольцуастинами В предзеркалазанныйму, чток передьскими п ле крепления вторичного системы Кассегрена укастраняется благодаря тоичного зеркала крепится телескопа четырьмя плои соединяется с главным одписяая группа М 170 Известные узлы крепления вторичного зеркала телескопа системы Кассегрена содержат или только растяжки, с помощью которых зеркало крепится к корпусу трубы, или...
173450
Номер патента: 173450
Опубликовано: 01.01.1965
МПК: G01D 5/39, G02B 6/04, H04N 3/10 ...
Метки: 173450
...жестко скрепленного с пларомеханического преобразоваттикальная грань которого обными торцами волокон, а наксвободными торцами волокон,личную длину.2, Устройство по п, 1что маска выполненаштрихового растра. ана схема, предлагаемого у отличающееся темв виде клиновидног одписная группа17 Известные телевизионные волоконно-оптические устройства с оптическим кодированием и,параллельной передачей элементов изображения не обеспечивают необходимой разрешающей способности и быстрой передачи информации.В предлагаемом устройстве устранены отмеченные недостатки благодаря тому, что в нем датчик выполнен в виде жестко скрепленного с платформой электромеханического преобразователя клина, вертикальная грань которого образована входными торцами волокон,...
Устройство для светоцветового обрамления проецируемого на экран изображения
Номер патента: 173453
Опубликовано: 01.01.1965
Автор: Тарасенко
МПК: G02B 27/08, G03B 21/26
Метки: изображения, обрамления, проецируемого, светоцветового, экран
...отрезком, калейдоскопического зеркального блока 2, выполненного для уп ной призмы свет добно формату позитива, Оптич5 щена с ребром зитив 5, замен цветных стекол осн б от элект передач 8. Непр 0 ет центральную калейдоскопиче щение позволяе защищаемой це тилятор 10, рас5 двигателя 7, ох рощения в виде четырехгранопровода, сечение которой по- экрана и вращающегося диаеская ось 3 объектива совме зеркального блока, Диапояющий для упрощения блоккалейдоскопа, вращается на родвигателя 7 через систему озрачная кашетка 9 защищачасть экрана от изображения ского орнамента. Ее перемет изменять размеры и форму нтральной части экрана, Венположенный на валу электролаждает диапозитив и кашетку.Для уменьшдиапозитива 5скопического озована...
173977
Номер патента: 173977
Опубликовано: 01.01.1965
Автор: Левин
МПК: G02B 3/00
Метки: 173977
...и сопряжена в центральной зоне диаметром, равным второму радиусу, с коррегирующим элементом,Объектив содержит менидвумя сферическими поверадиусами Рг и 14 соответдиус Р, больше радиусабодный диаметр В больш33 раз, толщина сг по оптменьше радиуса Рг и сопрной зоне диаметром О, ракоррегирующим элементом подписная груггпа170 Таким образом, конструктивные элем связаны между собой следующими завис стями. Яг=Яв2; В=Я 1 3; гг = О,=Р, Иначе говоря, пять параметров заны четырьмя независимыми уравнения что позволяет, задавшись одним нз параь ров, определить остальные (в частности,давшись значением свободного диаметра О можно определить остальные параметры. ниск изготовлен из высокооднородного о ческого стекла (К) . Коррегирующий элемент 4,...
173978
Номер патента: 173978
Опубликовано: 01.01.1965
МПК: G02B 13/06
Метки: 173978
...Известные оптические системы для одновременного кругового обзора, содержащие два зеркально отражающих конуса, вершины которых направлены в одну сторону, а оси симметрии совмещены, не обеспечивают телескопического хода лучей в системе,В предлагаемой оптической системе, с целью достижения телескопического хода лучей и исправления астигматизма, фокусы двух конусов совмещены в сагиттальной плоскости в направлении луча, входящего в систему перпендикулярно осям конусов. т от- мни- предм семниу до- агитазом, пичельНа чертеже изображена принципиальнахема предлагаемой оптической системы. редмет изобрет Оптическая система для однкругового обзора, содержащая дотражающих конуса, вершиныправлены в одну сторону, а ос20 совмещены, отличающаяся...
Операционный микроскоп
Номер патента: 173980
Опубликовано: 01.01.1965
Авторы: Волков, Гких, Диков, Ленский
МПК: G02B 21/20, G02B 27/10
Метки: микроскоп, операционный
...от указанных недостатков благодаря тому, что оптическая схема демонстрационного устройства выполнена раздельно от основной, С помощью светоделительной призмы, установленной между объективом бинокулярной системы и исследуемым объе.Том и занимающей зону между рабочими световыми пучками бинокуляра, пучок света направляется в детройство или фотосистему.На фиг. 1 изображена оптическая схемаоперационного микроскопа; на фиг, 2 - оптическая схема демонстрационных окуляров; на фиг. 3 - схема операционного микроскопа с демонстрационными окулярами; на фиг. 4 - то же, вид по стрелке А, Пунктиром указана основная схема бинокулярной системы и системы освещения. Пучок света от лампы 1 через конденсор 2 и систему плоских зеркал 3, объективом 4...
Апохроматический объектив типа петцваля
Номер патента: 174395
Опубликовано: 01.01.1965
Авторы: Бсес, Гальперн, Полтырева
МПК: G02B 9/62
Метки: апохроматический, объектив, петцваля, типа
...имеют положительную оптическую силу и разделены воздушны,м промежутком величиной около О,б фокусного расстояния объектива. Фокусные, расстояния лервого и второго компонентов равны соответственно 1,5 и 2 фокусным расстояниям объектива, Длина объектива равна приблизительно 1,3 фокусного расстояния объектива.Линзы 1 и 2 выполнены из фтористого лития или флюорита, а линзы 3 н 4 из стекла.Каждая из .пар линз 1 и 3, 2 и 4 образуют ахроматическую пару, В каждой паре поло жительная и отрицательная линзы отделены 5 воздушным промежутком около 0,05 люм, причем кривизна соседних поверхностей у этих линз равна.Оптические силы линз 1 и 2 относятся как1: (1,3 - 1,5), а сумма их о 1 птических сил рав- О на 1,7 - 2 оптическим силам объектива. Линзыб н...
