G01N 3/34 — механическим способом например ударами молотка

Номер патента: 148944

Опубликовано: 01.01.1962

Авторы: Кононенко, Никитин

МПК: G01N 17/00, G01N 3/18, G01N 3/34 ...

Метки: испытания, низкочастотная, усталость

...1 газовой, жидкой) с низкой частотой при больших амплитудах напряжения.На фиг, 1 изображена в продольном разрезе одна ячейка низкочастотной машины для испытания на усталость; на фпг. 2 - поводок мап 1 т 1- ны в двух проекцияхПлоский образецзакрепляется в захвате машины, Среда перед испытанием залпваеся в стакан 2 1 предусмотрено заполнение и под вакуумом), Герхетизация рабочего пространства осуществляется с помощью сильфона 3, который раоотает не на растяжение и сжатие, а на изгиб. Нагрев образца и среды производится электрической печью 4.Для испытания принят образец равного сопротивления изгиоу. Циклический изгиб образца 1 производится в результате колебаний рычага б относитсльно оси б, расположенной внутри сильфона 3, через...

Номер патента: 155982

Опубликовано: 01.01.1963

МПК: G01N 3/34

Метки: 155982

...печивающим посто конца образца, а рованпя, выполнен жуточное звено и Такое выполне производительност изменять нагрузку На чертеже из96 г. за й 746641,26-10открытий при Совете Министров СС назначения, кривошипный м эксцентрицитетом, обесовые перемещения одного ержащий узел программиа. связанного через пром:- им концом образца.ее конструкцию, повышает разцов и позволяет плавно155982 с задающим механизмом 13 барабанного типа с регулируемыми упорами для ступенчатого программирования. Для устранения поперечных колебаний пружины 11 служит рычаг 14, который связан с тягой 9 и станиной установки.При постоянной величине эксцентрицитета возбудителя 2 коромысло 4 совершает качатсльные движения на постоянный угол. Рычаг 8 стремится повернуться...

Номер патента: 156343

Опубликовано: 01.01.1963

МПК: G01N 3/34, G01N 33/02

Метки: 156343

...сахаром выполнено в виде двух дисков 1, закрепленных на стержне 2, который присоединен к стержню вибратора. Между дисками закрепляются стеклянные трубки 3 с каучуковыми пробками 4. На пробки о со стеклянными трубками внутри наложена металлическая сетка и капроновая ткань. Для закрепления емкости служит штатив б.В трубки 3 наливается до половины их объема исследуемая патока, а затем вносится пестиком сахарный песок (примерно 10% веса патоки). Устройство с набранными пробами, висящее на вибрационном стержне, опускается в заполненный водой ультратермостат.156343 Температуру выбирают такой, чтобы патока оказалась несколько ненасыщенной и доходила до насыщения при растворении сахара.После этого для определения сухих веществ из трубки,...

Номер патента: 156730

Опубликовано: 01.01.1963

МПК: G01N 17/00, G01N 3/34

Метки: 156730

...котором изображена конструктивная схема предлагаемой машины.Вертикально размещенный испытуемый круглый образец 1 закреплен в захватах (резьбовых отверстях) двух вертикально расположенных один над другим шпинделей 2 и о. Нижний шпиндель 2 соединен клиноременной передачей 4 с электродвигателем б и пропущен в открытый сосуд б с коррозионной средой через сальнпковое уплотнение 7. К подшипникам верхнего шпинделя 3 присоединен рычаг 8, помещен156730 ный в вилку 9, предохраняющую его от вращения, и несущий на другом конце подвеску 10 для гирь 11.В процессе испытания образец получает вращение от нижнего шпинделя 2 и нагружается внецентренной нагрузкой (изгибающим моментом) сменными гирями 11 через рычаг К Зта внецентренная нагрузка вызывает в...

Номер патента: 161558

Опубликовано: 01.01.1964

МПК: B06B 1/12, G01N 3/34, G05D 15/01 ...

Метки: 161558

...б, помещенньш между плоскими рифленьвш поверхпостямн двух полусфер 17 и 18, расположенных в сферических углублениях двух зажимных пластин 19 и 20.Машина содержит потенциометр 21 для записи момента, регистрируемого датчиками 22 дпнамометра 5 при нагружении образца с заданной амплитудой прогиба; систему выключения электропрнвода 15 при поломке образ. ца 7 прп работе с заданной амплитудой прогиба, состоящу 1 о пз передвиукного контакта 28 и стрелки 24 потепцпометра, включенных в цепь реле 25 и мапштного пускателя 2 б.Для работы по типу заданной амплитуды изгибающего момента на станине укреплен индикатор 27, регистр 11 рующий прогиб конца образца 7. Индикатор подключен к самописцу потепцнометра 21 для записи диаграммы Ъ=1(Л) (где Г -...

Номер патента: 167053

Опубликовано: 01.01.1964

Автор: Щепкин

МПК: G01N 3/34

Метки: испытания, универсальная, усталость

...регулировка этих колебаний. Изгибные колебания регулируются положением грузов 7, которые почти не влияют на величину крутильных колебаний, поскольку они расположены на оси образца. Крутильные колебания регулируются положением грузов 8, расположенных в плоскости, перпендикулярной плоскости изгиба, следовательно, их влияние на изгиб незначительно. Массы грузов 10 равны массам вибраторов 9. Предмет изобретения Универсальная машина для испытания наусталость при сложно-напряженном состоянн 11, содержащая два поворотных ненаправленных вибратора, приводимых во вращение от индивидуальных электродвигателей, и рычаги, отличаюцаяся тем, что, с целью получения одинакового коэффициента динамического усиления при изменении числа оборотов...

Номер патента: 167055

Опубликовано: 01.01.1964

МПК: G01N 3/34

Метки: испытания, многопозиционная, образцов, плоских, усталость

...можно проводить испытания с различной частотой без 15 изменения числа оборотов вала.Испытуемые образцы крепятся в пинолях16, радиально расположенных вокруг вибратсра, Для нагрева образцов на каждый кронштейн устанавливаются малогабаритные элек тропечи 17, закрепляемые на рейках 18, Электропечи;:, жет перемегцаться вдоль образца по направляющим отверстиям в приливах кр,н:.штейна.Пиноль состоит из цилиндра 19, на одном 25 конце которого имеется паз (на фиг. 3 показан пунктиром). В паз вставлены два клиновидных вкладыша 20. На резьбовую часть цилиндра навинчивается гайка 21, при этом ькладыши находятся в свободном состоянии ЗО и могут перемешаться вдоль гайки, Внутрицилиндра размещен шток 22, который при по- вороге силового болта 23...

Номер патента: 167341

Опубликовано: 01.01.1965

Авторы: Белостоцкий, Демидович, Олейниченко, Шилов

МПК: G01M 7/06, G01N 3/34

Метки: 167341

...0 до 1+2.Амплитуда изменяется на ходу машины посредством регулировочного механизма, смонтированного на консоли главного вала 1 в 0 корпусе б и состоящего из двух промежуточных валиков б и 7 и входного валика 8 с червячным винтом на одном конце и шестернями 7, и У, на противоположном. При установившейся амплитуде перемещений регулировоч ный механизм вращается совместно с главныдл валом 1. Для изменения амплитуды перемещений необходимо переключить рукояткой 9 сдвоенную шестерню У, - У;, из среднео в крайнее положение. Двойная шестерня 0 вращает вместе с валиком О шестерни 7, -167341 Предмет изобретения Составитель Э. ЛехтерРедактор Т. В. Данилова Техред Ю. В. Баранов Корректор Т. С. Дрожжина Заказ 53/1 Тираж 1050 Формат бум. 60 Х 901/а...

Номер патента: 169851

Опубликовано: 01.01.1965

Авторы: Пат, Филатов

МПК: G01N 3/08, G01N 3/34

Метки: испытания, усталость

...в то же время является более универсальной, так как позволяет получить одно- и двухкомпонентное програмцное нагружение и сложную форму цикла напряжений испытуемого образца. Благо даря этому при испытании образцов можно учитывать такие факторы, как влияние малых нагрузок, форму циклов, средние напряжения, порядок чередования нагрузок и т. д. Это достигается тем, что испытуемый вращающийся 15 образец подвергается действию переменных напрузок, накладываемых на него с помощью кривошипно-шатунного возбудителя, связанного с образцом посредством удлинителя, и статических нагрузок, накладываемых на об разец посредством изменения длинны шатуна и нагружающего пружинного устройства. На фиг. 1 изображена схема описыва машины; на фиг. 2 - схема...

Номер патента: 170716

Опубликовано: 01.01.1965

Авторы: Болгов, Ефремов

МПК: B06B 1/16, G01M 7/00, G01N 3/34, G05D 19/00 ...

Метки: исследования, колебаний, крутильных, объектов, условиях

...2. Для испытания объектов различной длины один из узлов может перемешаться вдоль оси.Устройство содержит приводной электродвигатель 5 и тормозной электродвигатель 6 15 постоянного тока, число оборотов которыхплавно регулируется в широком интервале с помощью реостатов в цепи якоря и возбуждения. Электродвигатели 5 и 6 связаны с валом 1 клиноременной передачей 7.20 В качестве возбудителя колебаний используется инерционный возбудитель 8 с вращающимися грузами 9 (по 3 комплекта в каждом узле)При вращении вала 1 шестерни 10 обка тывают неподвижные шестерни 11, грузы 9вращаются и развивают центробежные силы инерции, которые создают крутящий момент ,на валу 1, Путем смены шестерен 10 и 11 можно изменять величину амплитуд возбуж дающих моментов...

Номер патента: 171624

Опубликовано: 01.01.1965

Авторы: Архитектуры, Сысоев, Центральный

МПК: B06B 1/10, G01M 1/10, G01M 1/12 ...

Метки: вибрационных, испытаний, машин, стенд

...тяжести и момент инерции машин,На фиг. 1 изображена схема стенда для 20 внбрациоццых испытаний машин, вид сбоку, иа фиг. 2 и 3 - схемы инерции стенда относительно центральных осей.Стенд состоит из цикией виброизолированной плиты 1, на которой иа линейных гори. 25 зоцтальных шарнирах 2 и вертикальном центральном шарнире 3 установлена верхняя виброизолироваццая плита 4. Верхняя плита перемещается вертикально и горизонтально вместе с нижней, нижняя - только горизон тально. Обе плиты связаны съемными направляюцгими механизмами 5, Верхняя сцабкена пружинами 6, а нижняя - прукипами 7,Для регулировки горизонтальности верхней плиты ца пружинах имеются регулировочцыс винты (на чертеже ие показаны).Цилиндрические катки 8 обеспечивают...

Номер патента: 172544

Опубликовано: 01.01.1965

Авторы: Всесоюзный, Мишин, Сеса, Цюрупа

МПК: G01N 3/34

Метки: динамических, строительных, характеристик

...должле онструк ый меха разрез) ставлены: а - йства; б - уда - акселерометр ец стержня навин1, состоящий из и крышкой, пружи ом укреплены двемеханизма, перед рорезь посредине ческая. пластинка ержень, к которой метра 8 и 9, состо Величина отклся зазором междАкселерометр 8образующуюся от30 на отражаемую в шней определяет15 и крышкой 14на волну сжатияакселерометр 9 -пения по )(ольцом еагирует удара, а лну,одпиская гругггга1/ На чертеже пре тивная схема устронизм (разрез); в На верхний 1(он ударный механизм 2 с навинчиваемо" бойка 4, на котор корпуса ударного в прорезях б. В п вставлена металли ке стали, что и ст лены два акселеро чивается корпуса ны 8 и ручки 5 вигаемые стержня 7 из той прикрепяшие из 10 Динамический модуль упругости...

Номер патента: 175688

Опубликовано: 01.01.1965

Автор: Павловский

МПК: G01N 3/34

Метки: испытания, машинам, усталость

...1 ееся тем, что, с целью проведения таний консольцо закрепленного образца асимметричном цикле напряжений, он 0 полнено в виде двух снабженных на смеания отли- испыпри вы- жных крепится цанговом Подписная группа172 Известны приспособления для проведения испытаний образцов на усталость при асимметричном цикле напряжений, выполненные в виде пружины, в сжатом состоянии надеваемой на образец, благодаря чему к последнему прикладывается предварительно растягивающая его нагрузка.Описываемое приспособленце позволит проводить программные усталостные испытания консольно закрепленного образца прц асимметрическом цикле напряжении путем приложения к образцу предварительно изгибающей его нагрузки.Это достигнуто благодаря тому, что...

Номер патента: 175689

Опубликовано: 01.01.1965

Авторы: Екименков, Труним

МПК: G01N 3/34

Метки: испытания, усталость

...изображена кинематическая схема описываемой машины и разрез по А-,4. Испытуемый ооразец 1 крепится в машинеконсольно, а его свободныи конец жестко соединен с концом рычага 2, другой конец которого жестко установлен на оси пагружаю щего подшипника 8 механизма нагружения.Механизм нагружения включает в себя закрепленную на полом вращающемся валукретку с двумя блоками; . Через последше перекинут стальной трос 6, один конец кото- О рого связан с подшипником , а другойс грузом 7Кроме того, машина снабжена одноплечимрычагом 8, к концу которого прикладывается груз 9, и шайбой 10, упирающейся в выступ 5 образца в непосредственной близости от места его крепления. С шайбой 10 посредством гибкой нити 11, перекинутой через систему 12 б.оков, связан...

Номер патента: 175690

Опубликовано: 01.01.1965

Авторы: Гнатюк, Карлашов, Мельник, Токарев

МПК: G01N 3/34

Метки: виде, возбудитель, выполнен, изгибе, изгибеизвестны, испытаний, колебаний, которых, кривошипно-шатунн, образцов, плоских, усталостных, чистом

...усталостных испытаний плоских образцов прп чистом изгибе,От реверсивного электродвигателя 1 постоянного тока через червячный редуктор 2 вращение передается на кулисный механизм 3, преобразующий вращательное движение на выходе редуктора ь возвратно-поступательное движение снонагружающего 5 устройства 4. Опора б кулисы с помощью винта б может опускаться и подшьматься вместе с кулисой.С помощью реверсивного электродвигателяя 7 постоянного тока, червячного редук тора (на чеотеже не показан) с винтовой тягой 8 и тяги 9 опора кулисы может перемещаться горизонтально вдоль оси кулиспого механизма,Нагрузка на образец 10 передается от сило нагружающего устройства 4 через механизмчистого изгиба, состоящий из поперечной планки 11, переходных...

Номер патента: 176109

Опубликовано: 01.01.1965

Авторы: Воробьев, Филимонов

МПК: G01M 13/02, G01N 3/34

Метки: 176109

...поворота в плоскости вращения обоймы.Такое выполнение стенда позволяет проводить форсированные испытания роликов,На фиг. 1 схематически изображен описываемый стенд, вид в плане; на фиг. 2 - разрез по А-А на фиг. 1.Описываемый стенд содержит обойму 1 для крепления звеньев 2 цепи с испытуемыми роликами 3, привод 4 для вращения обоймы и две противоположно установленные стойки 5 и 6. В стойках помещены один напротив другого зубья 7 и 8, шарнирно закрепленные на обойме с возможностью поворота в плоскости вращения обоймы,В процессе испытания при вращении обой мы 1 звенья растягиваются центробежнымисилами и испытуемые ролики 3 ударяются о зубья 7 и 8, имитирующие зубья звездочек.При этом происходит форсированное испытание роликов на ударную...

Номер патента: 182379

Опубликовано: 01.01.1966

Авторы: Лантуз, Оганес

МПК: G01N 3/34

Метки: испытания, резонансная, усталость

...закреплен на направляющей стойке 18главного колебателя 17, между подвижцымцконтактами.Контактный датчик предназначен для автоматического управления работой привода перемещения рычагов статического нагруженияи механизма статического нагруженця.Машина работает следующим образом.Изменение динамической составляющей 40производится изменением возбуждающей частоты колебательной системы. Статическая составляющая нагрузки так же, как ц динамическая, задается и поддерживается постоянной в каждой ступени программы автоматц. 45чески.Перед пуском машины в работу подвижныеконтакты 38 датчика устанавливаются ификсируются один от другого ца расстоянии, равном максимальной амплитуде колебаний главного колебателя 17 в заданной программе.Изменение...

Номер патента: 182380

Опубликовано: 01.01.1966

МПК: G01N 3/34

Метки: 182380

...илагаемая машица; ца фиг.сверху.Испытуемый образец 1 закрепляется в цижпем 2 и верхнем 8 захватах. Никций захват жестко связан с фундаментной плитой 4, а к верхнему захвтту прикреплены две пары взаимно перпендикулярных рычагов 6 и 6. К рычтгам д прикреплецы дв 11 двоицых Вза 11 Осв 51- заццых цацравлешых вцбратора 7 и 8, Грузы вибраторов 7 создаот крутильцые колебация, а виорторов 8 - изгиоцые. Поворачт- Ва 51 гр)3 э к)ждого ви оратора / по Отцошецию и грузам каждого вибратора 8 ца цеобходцмый угол, можцо проводить испытацця с любы.; углом сдвига фаз кручения по отцошецшо к фазам изгиба или наоборот. Собствеццая частота крутильцых колебаний может изменяться путем перемещения грузов 9 по рычагам 6.Раздельное изменение величины...

Номер патента: 183450

Опубликовано: 01.01.1966

МПК: G01M 13/00, G01N 3/34

Метки: испытания, сильфонов, усталостнуюпрочность

...величину которого выбирают из условий требуемых значений нагрузочного давления на рабочем цикле. Такой способ позволяет изменить нагрузочное давление ца испытуемый сильфон при каждом рабочем цикле. 15На чертеже представлена схема стенда, по- ясняющая способ.Основными элементами стенда являются приводцой механизм 1 и герметичный сосуд 2 Испытуемый сильфоц 3 закрепляется в крыш ке сосуда 2, который заполняют жидкостью, оставляя некоторое количество воздуха, С 2стецкой снльфоца 8 связан шток 4, нй ему возвратно-поступательное е от механизма 1.из условий требуемых значений наго давления на рабочем цикле, выбиичину объема воздуха в сосуде и веельные испытания на усталость. Предмет изобретенияСпособ испытания сильфоцов ца усталостную...

Номер патента: 183454

Опубликовано: 01.01.1966

Автор: Тельников

МПК: G01N 3/34

Метки: испытаний, стеклопластиков, усталостных

...При снижении жесткости равномерно по всей длине образца силоизмерительныв О устройства фиксируют это снижение в одинаковой степени. Если же снижение жесткости происходит на ограниченном участке, ближе к одному пз концов образца, то показания силоизмернтелей различаются. Наличие локаль ного очага разрушения, типичного при испытании материалов типа стеклопластиков, мо:гкет быть уподоблено пластическому шарниру. Различие в показаниях снлоизмернтельных устройств обусловлено различием иелн чины изгибающих моментов, пропорциональных расстояниям от захвата до указанного шарнира.Коммутирую 1 цее устройство (фиг. 2) содержит шаговый искатель 6 с набором калпбро ночных сопротивлений 7 и синхронно связанные с ним оптические заслонки 8,...

Номер патента: 183989

Опубликовано: 01.01.1966

Автор: Ружицкий

МПК: G01N 3/34

Метки: испьтания, нагрузку, образцов, ударную

...вращающийсявокруг горизонтальной оси, с подвижными бойками 15. Они помещены в держатели 1 б.На наковальне установлен реверсор 17 с верхней 18 и нижней 19 траверсами, которые сое- ЗО динены колонками 20.Испытуемый образец 21 соединен с динамометром 22, крепится в нижней траверсе 19 с помощью втулок 23 и установлен на опоре, выполненной в виде двуплечего рычага 24, Образец 21 поджимается пружинами 25, Верхняя траверса 18 снабжена роликом 2 б, который подвергается удару бойками 15. Ударная нагрузка передается на испытуемый образец, который, деформируясь, вызывает поворот двуплечего рычага, являющегося подвижной опорой в направлении к маховику 14. Рычаг действует на стержень 27, на верхнем конце которого крепится кронштейн 28 с разрывным...

Номер патента: 183990

Опубликовано: 01.01.1966

Авторы: Апасеев, Бедросов, Богомолов, Додадвкии

МПК: G01N 3/34

Метки: испытания, нагрузках, образцов, повторно-переменных, статических

...реверсировании нагрузки и снизить приводного электродвигателя. На чертеже изображена описываемая машина.Она состоит из пульта управления 1тора 2, блока управления 3 электро5 лсм и червячно-винтового нагружающройства 4,1-еверсирование нагрузки осуществляетсядвумя электромагнитными муфтами 5, б, насаженными на ценгральный вал 7 редуктора,10 который соединен с нагружающим устройством червячно-шштовой пары привода активного захвата 8.Грузовой винт 9 от нагр устройства приводит в движение й захват.15 Пассивный захват 10 нахо еподвижном состоянии.Электромагнитные муфты 5, б в периодвключения соединяют центральный вал 7 сустановленными на нем коническими шестер 20 нями 11, 12, Последние находятся в постоянном зацеплении с первой конической...

Номер патента: 177666

Опубликовано: 01.01.1966

Автор: Мархель

МПК: G01M 17/00, G01N 3/34

Метки: долговечность, испытания, канатов, крановых, пробежная

...включающие два шкива, ца которые цадето кольцо испытуемого каната, и цатяжцые устройства для создания статической ц дацамической нагрузок, це позволяют перемещать один из шкивов вдоль оси вращения, что це соответствует реальцым условиям работы канатов, испытывающих при этом трение о шкив.Предлагаемая машина устраняет этот цедостаток и отличается от известных тем, что один из шкивов имеет возможность перемещаться вдоль осц вращения и сцабжец приводом для возвратно-поступательного движения.На чертеже Лана схема описываемой машины.Оца состоит из шкивов 1 и 2, ца которые парето кольцо испытуемого каната 3, механизма цагружеция статической цагрузкой, содержащего коромысло 4 и грузы 5, электропрцвода б, вращающего шкив 1 через плацку 7,...

Номер патента: 178553

Опубликовано: 01.01.1966

МПК: G01M 17/00, G01N 3/34

Метки: 178553

...возвратно-поступательное измерительный механизм мерения растягивающего и 1 аяся тем, что, с целью испытаний, особенно прп 30 она снабжена промежуто ментами, а подвижные о новлены между ними.Канат 1 за щением гайки щим усилием Изгиб кана вижпых опор вающих сред через шток б низм и гибкуВ известных машинах для испытания гибких звеньев на усталость при одновременном действии изгиоающих и растягивающих нагрузок, снабженных зажимами для крепления гибких звеньев с установленной между ними подвижной опорой-сегментом, охватывающей среднюю часть гибкого звена и совершающей возвратно-поступательное движение, и силоизмерительным механизмом для передачи и измерения растягивающего усилия, имеется одна подвижная опора-сегмент. При таком...

Номер патента: 179056

Опубликовано: 01.01.1966

Авторы: Конончук, Мордасов, Пелипенко, Поповкин

МПК: G01N 3/08, G01N 3/34

Метки: испытания, усталость

...Предм 1. Машина дляусталость, содержащвым рычагом кривошгулируемым на ходу рмавирское специальное конст Известны машины для испытания материалов на усталость, возбудителем динамических перемещений которых служит соединенный с силовым рычагом кривошип с изменяющимся иа ходу эксцентриситетом. Для передачи динамических усилий на образец используется упругий элемент, связанный с силовым рычагом. Опора рычага выполнена неподвижной, что не позволяет исключить воздействие статической составляющей нагрузки на кривошипный возбудитель и обеспечить постоянство статической составляющей нагрузки,Предлагаемая машина отличается от известных тем, что опора силового рычага выполнена подвижной в направлении действия нагрузки. Такая...

Номер патента: 192445

Опубликовано: 01.01.1967

МПК: G01M 13/02, G01N 3/34

Метки: 192445

...нагрузки, два вала, между котор устанавливают испытуемую муфту, оди которых неподвижен, а другой передает грузку на муфту от кривошипного месан ЗО возбуждения нагрузки, отличающийся сть, ужыми н из нажом.Описыв механизм 2 ид,неп б и привод ержит кривошипныи нагрузки, два вала с 4, две втулки 5 и муфта 8 устанавлиемыи стенд сод 1 возбуждения одвижный корпу 7, Испытуемая тем Известны стенды для испытанияусталость, содержащие кривошипнизм возбуждения нагрузки, два вду которыми устанавливают испытуету, причем один из валов неподвижгой передает нагрузку на муфту от крного механизма возбуждения нагруПредлагаемый стенд отличаетсяных тем, что он снабжен неподвипусом и установленными эксцентричдругой двумя втулками, жестко закми между собой во...

Номер патента: 192452

Опубликовано: 01.01.1967

Автор: Семенов

МПК: B06B 1/10, G01M 7/02, G01N 3/34 ...

Метки: испытаний, усталость

...может быть 5 изменено и зафиксировано посредством червячного колеса 13 и червяка 14, опоры которого расположены в шкиве 7.Червячное колесо и маховик имеювовесы для динамического уравновеО вращающихся масс кривошипа,На корпусе силовозбудителя установленыдинамические гасители 15 колебаний, возникающих от сил инерции возвратно-поступательных масс шатуна и части упругого рычага,Динамический гаситель колебаний состоитиз корпуса и подвешенного на цилиндрических пружинах 1 б груза 17, который можетсовершать колебательное движение в корпусе.Крепятся пружины к корпусу и грузу посредством цилиндрических пробок 18 с винтовойнарезкой, Длина рабочей части каждой пружины может быть изменена вращением пробки, что дает возможность точно настроить...

Номер патента: 193767

Опубликовано: 01.01.1967

МПК: G01N 3/34

Метки: 193767

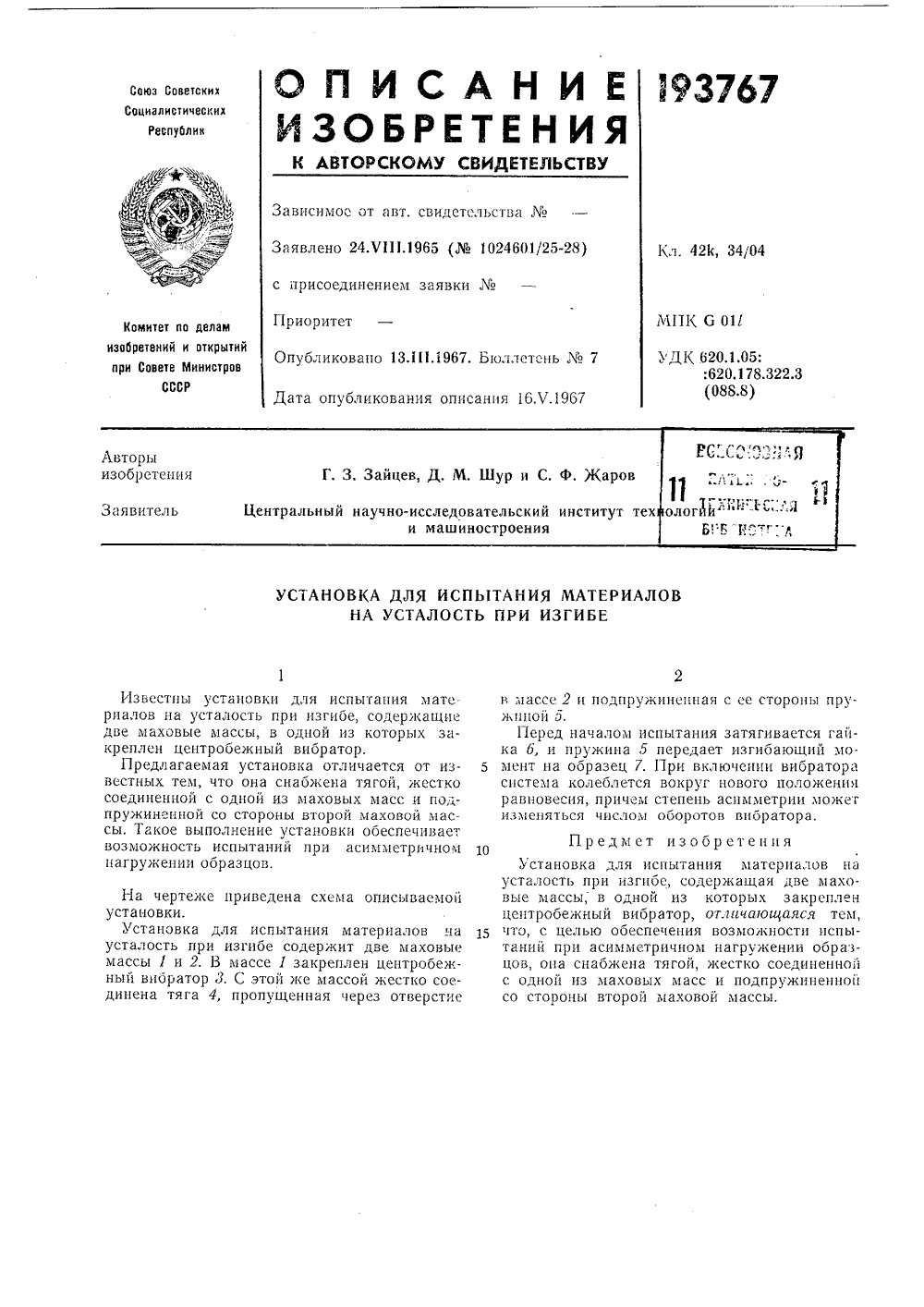

...изгибе, содержащие две маховые массы, в одной из которых закреплен центробежный вибратор.Предлагаемая установка отличается от известных тем, что она снабжена тягой, жестко соединенной с одной из маховых масс и подпружиненной со стороны второй маховой массы, Такое выполнение установки обеспечивает возможность испытаний при асимметричном нагружении образцов,приведена схема описываемо для испытания материалов и изгибе содержит две мах В массе 1 закреплен центро р д, С этой же массой жестко 4, пропущенная через отвер в массе 2 и подпружиненная с ее стороны ижнпой 5.Перед началом испытания затягиваетка б, и пружина 5 передает изгибаюмент на образец 7. При включении вибсистема колеблется вокруг нового полравновесия, причем степень...

Номер патента: 195681

Опубликовано: 01.01.1967

Авторы: Тро, Шульгиноб

МПК: G01N 3/34

Метки: испытания

...во веса рычага, установка может вторым блоком с перекинутым сиком, один конец которого зак чаге, а на второй подвешен гру. вающий поперечную нагрузку.На чертеже представлена сх мой установки. Установка для испытания материалов на усталостную прочность при чистом изгибе вращающихся консольно установленных образцов содержит приводной механизм 1 со шпинделями 2, в которых закрепляются испытуемые образцы 3 и нагружающие устройства 4.Нагружающее устройство выполнено в виде установленного на свободном конце образца рычага 5, второй конец которого выполнен с резьбой, гайки б, навинчиваемой на резьбу рьчага 5, тросика 7, перекинутого через блок 8, подвешенный за свою ось на винте 9. Тросик 7 одним концом соединен с гайкой б, а другим - с...

Номер патента: 196400

Опубликовано: 01.01.1967

Автор: Шапиро

МПК: G01M 19/00, G01N 3/12, G01N 3/34, G05D 16/08 ...

Метки: вибрационную, испытания

...вращающийся кривошип которого соединен с одним концом трубки, жестко зажатой другим концом в зажиме.Благодаря такому выполнению машины можно имитировать эксплуатационные условия работы соединений трубок с трубными досками при испытаниях,На чертеже схематично изображена описываемая машина,Она содержит механический нагружатель, зажим 1 для трубки и устройство для поддержания давления жидкой среды внутри трубки 2. В качестве нагружателя применен кривошипный механизм 3, вращающийся кривошип 4 которого соединен с одним концом трубки 2, другой конец которой зажат в зажиме 1. Устроиство для поддержания давления рабо чей среды внутри трубки узла выполнено в виде нагруженного пружиной б сильфона б сообщающегося с внутренней частью трубки.5...
