G01N 3/34 — механическим способом например ударами молотка

Номер патента: 370502

Опубликовано: 01.01.1973

Авторы: Горфинкель, Кудр, Нистратов

МПК: F15B 21/12, G01N 3/34

Метки: испытания, кольцевых, пружин, пульсатору, усталость

...при их испытании.Иа фиг. 1 изображено устройство к пульса- тору для испытания наружного кольца; на фиг. 2 - то же, для испытания внутреннего кольца.Устройство содержит камеру 1, в которой размещены плунжер 2, приспособление для прижима кольцевых пружин к плунжеру, выполненное в виде тарельчатых пружин 8, 4 и распорного кольца 5, кольца б, 7, подпружиненные в осевом направлении пружинами 8, 9,и штуцеры 10, 11 системы масляного охлаждения,Устройство работает следующим образом.Испытываемое кольцо 12 помещают в каме ру 1 и устанавливают на испытательную машину-пульсатор, Усилие на кольцо 12 передается через шарик 13, плунжер 2 и кольца б, 7, При нагружении кольца 12 сжимаются пружины 3, 4 и 8, 9.1 О При уменьшении нагрузки на плунжер...

Номер патента: 375522

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01N 3/34

Метки: испытания, многократное, нитей, прибор

...для наматывания испытуемой нити содержит направляющий пруток 18 и мотовило 19, получающее движение от цилиндра б через передачу 20,Для оценки результатов испытания прибор снабжен фотоэлектронным анализатором, со. держащим два блока измерения, каждый из которых состоит из осветителя 21 и фотоэле= мента 22. Луч света от осветителя 21 освещает идить и падает на фотоэлементы 22, электрически. соединенные с измерителями 23 величина тока в фотоэлементах, Измерители 23 электрически соединены с блоком 24 сравнения, показания которого регистрирует регистр ирующее устройство 25,Прибор работает следующим образом, Нити 2 б, сматываясь с паковок 1, огибают направляющий пруток 2 и проходят пару цилиндров 3 и 4, между которыми зажимаются....

Номер патента: 377667

Опубликовано: 01.01.1973

Авторы: Баринов, Мельниченко, Шиповский

МПК: G01N 3/34

Метки: испытания, резинотехнических, цилиндрических

...на основании 12.5 В направляющих 18 станины 1 установленстол 14, перемещающийся поступательно посредством винта с маховиком 1 б. На столе 14 установлены на ползунах 1 б, 17 с возможностью поступательного перемещения посредст вом винта с маховиком 18 кронштейны 19 и20, несущие поддерживающие испытываемое изделие валки 21 и 22. На станине закреплен поддерживающий вращающийся центроподпятник 28, на который опирается изделие при 15 испытаниями.Устройство работает следующим образом. Испытуемое изделие устанавливают междуподдерживающими валками 21 и 22 и рабо- О чем органом нагружения 10 на вращающийсяцентроподпятник 28. Затем вращением маховиков 15 и 18 сдвигают кронштейны 20 и 19 до соприкосновения валков 21, 22 и рабочего органа нагружения...

Номер патента: 381414

Опубликовано: 01.01.1973

Авторы: Кенсман, Семенов, Спорыхин

МПК: B06B 1/16, G01M 13/00, G01N 3/34 ...

Метки: возбуждения, колебаний, крутильных

...вращение от привода 8, Центральные колеса 2 кинематическ связаы передачей 9. Передача 9 включает зубчатые колеса 10, 11, устаиовленные на валу 12. Зубчатое колесо 10 закреплено на валу 12, а зуб атое колесо 11 установлено на валу 12 свободно и связано с пим посрелством фрикциопа 13. Момент трения, создаваемый фрикциоиом 1:, устанавливается больш, м, чем крутяшй момент, прцвеленпыйк зубчатою колесу 11. Для создания регул,- руемого проскальзывания в передаче 9 предусмотрено приспособление 14, содержащее пару винт-гайка 15, в которой винт 1 б связан с валом 12 с возможностью осевого смещения при регулировке и снабжен механизмом 17 для осуществления указанного смещения, а гайка 13 жестко связана с зубчатым колесом 11.Крутящий момент,...

Номер патента: 410290

Опубликовано: 05.01.1974

МПК: G01N 3/34

Метки: 410290

...о шарниров с параллельными осями.На фиг. 1 изображена предлагаемая установка; на фиг. 2 - захват, используемый для нагружения в жестком режиме; на фиг. 3 - то же, в мягком режиме.Установка содержит станицу 1, размещенцые ца цей цагружающее устройство 2 (кривошипно-шатуццый возбудитель колебаний), силопередающее устройство 3, по которому перемещается каретка 4 для устранения кру тильных колебаний силонагружающего устройства, активный захват 5, связанный с силопередающим устройством 3, пассивный захват б для крепления образца 7, связанный с приспособлением 8, установленным па станине 1.10 Силопередающее устройство 3 совершает возвратно-поступательное движение в держа 1 елях 9, вмонтированных в стойку 10, Захват 5 выполнен в виде державки...

Номер патента: 412949

Опубликовано: 30.01.1974

МПК: B06B 1/10, G01N 3/34

Метки: 412949

...с заданной циклической погрешностью, содержащая косозубыезубчатые колеса 4 и 5, жестко соедццешгыеО соответственно с маховыми массами 1 и 2посредством стаканов 6 и 7, и зацепляющиеся с ними косозубые шестерни 8 и 9, жестко связанные между собой.Шестерни 8 и 9 выполнены с циклической погрешностью того же шага и амплитуды, что и зубчатые колеса 4 и 5. Для того, чтобы конструкция была компактной, зубчатые колеса могут быть выполнены с внутренним венцом, а шестерни 8 и 9 закреплены на оси 10, установленной в водиле 11, связанном с приводом вращения. Водило 11 установлено в подшипниках стаканов 6 и 7 с возможностью осевого перемещения.При пуске установки шестерни располагаются у одного из торцов колес таким образом, чтобы максимальные...

Номер патента: 425078

Опубликовано: 25.04.1974

Авторы: Супрун, Фшд, Шульгинов

МПК: G01N 3/34

Метки: испытания, ударную, усталость

...поинерции и под воздействием силы, сообщаемой приводом 13. На определенном расстоянии от образца 6 ударное устройство 7 с по мощью реверсивного устройства осуществляетперераспределение воздушных потоков в приводе 13, в результате чего к моменту удара левым бойком 1 О по образцу 6 давление по обе стороны поршня привода 13 прпблизи тельно выравнивается, и удар наносится фактически только за счет сил инерции ударного устройства 7, встретившегося с образцом 6 с какой-то конечной скоростью 1 Р,Образец 6 является активным звеном в кп цематической схеме установки, изменяющим в3процессе удара направление ударного устроиства 7 на противоположное и возвращающим ему значительную часть энергии, которую ударное устройство 7 имело до удара. В...

Номер патента: 426169

Опубликовано: 30.04.1974

Авторы: Емелин, Приборов, Специальное

МПК: G01N 3/34

Метки: испытания, консольноговращающегося, машинамдля, нагружающее, образца, усталость

...подшипника качения.Целью изобретения является повышениенадежности устройства в работе, а такжеупрощение формы применяемых для испытания образцов.Это достигается тем, что предлройство снабжено вставляемой в резной втулкой, лепестки которой выполнены с внутренними радиальными выступами на концах, например, треугольного профиля.На фиг. 1 изображена машина для испытания на усталость одновременно для консольных вращающихся образцов; на фиг. 2 - предлагаемое нагружающее устройство,Нагружающее устройство содержит обойму 1 с подшипником качения 2, надеваемую 10 на свободный конец испытуемого образца 3,другой конец которого крепится в шпиндельной головке 4 машины. Обойма 1 связана подвеской 5 с грузом. Обойма устанавливается на образце с...

Номер патента: 429313

Опубликовано: 25.05.1974

Авторы: Алаев, Залетов, Кирова, Легкой, Ленинградский, Смирнов, Фрейдман

МПК: G01N 3/34

Метки: ковров, прибор, сминаемости, упругости

...элемента 4 и соприкасается с ворсовой поверхностью образца. Упругая балочка 10 с наклеенными тензодатчиками под воздействием конусообразного конца штока 5 деформируется, 25 в результате чего происходит разбаланс измерительного моста. Сигнал разбаланса поступает на вход электронного усилителя, на выходе которого появляется ток, пропорциональный деформации упругой балочки. По по казаниям отградуированной шкалы ампермет30 35 ра 17 определяется первоначальная толщина ковра Йо (мм).Для создания нагрузки на образец 3 нагрузочный цилиндр 7 опускается из верхнего положения в нижнее. Для этого подпружиненный стопорный винт 9 оттягивается и нагрузочный цилиндр 7 при помощи рукоятки 6 плавно опускается. Под действием груза ворсовой покров образца...

Номер патента: 444089

Опубликовано: 25.09.1974

Авторы: Васильев, Васнин, Филатов

МПК: G01N 3/34

Метки: испытания, малоцикловую, усталость

...содержит основание 1, на которое 5 установлен электродвигатель 2, соединенныймуфтой 3 с червячным редуктором 4, выходной вал которого связан муфтой 5 с рабочим валом 6, закрепленным в опоре 7. Нагружающий механизм содержит корпус 8, сменные 10 подпружиненные планки 9 и 10, перемещающиеся при вращении болтов 11 и фиксируемые пружинами 12, диск 13 с кольцевои выточкой, в который на болтах установлены тела качения, например роликоподшипники 14 15 со сменными втулками 15. Корпус 8 связан сактивным захватом 16, имеющим клиновые зажимы 17 и каналы 18 для водяного охлаждения с помощью упругого элемента 19 (для создания различных уровней нагружения), 20 имеющего площадку для наклейки тензорезисторов, Для испытания образцов 20 различной...

Номер патента: 455270

Опубликовано: 30.12.1974

Авторы: Амирбеков, Бабаев, Башиев

МПК: G01N 3/34

Метки: зубьев, испытания, прочность, статического, стенд, сухарей, усталостную

...механизма на чертеже подробно це показан), к валу 8 которого крепится один конец нагружающсго элемента 3, Второй конец нагружающего элемента 3 крепится к валу 9 устройства торможения и разворота 4, выполненного в виде само- тормозящей червячной пары, колесо 10 которой крепится на валу 9, а червяк 11 связан с приводным механизмом 5.Узел крепления и прижима 6 выполнен с возможностью перемещения вдоль оси нагружаю- щего элемента 3 по пазам 12 и в виде двух направляющих 13, 14, с которыми связан цолзуц 16 с закрепленным ца нем сухарем 7, опирающийся на гидродомкрат прпжцма 16.Направляющие 13, 14 соединены откидной траверсой 17 с опорным люнетом 18 и вращающимися ролцкамц 19.Работает стенд следующим образом. Испытуемый сухарь 7...

Номер патента: 462107

Опубликовано: 28.02.1975

Автор: Ружицкий

МПК: G01N 3/34

Метки: знакопеременном, изгибе, испытания, кручении, образцов, плоских, усталость

...устройство.Установка содержит цагружающее устройство, включающее в себя электродвигатели 1, 2, связацсные через эксцентрпковые механизмы 3, 4, рычаги 5, 6 и ролики 7, 8 с хвостовиком 9 сферической опоры 10, скрепленной колонкамп 11 с кольцевой траверсой 12, на которой закреплены крайние головки образца 13. Средняя головка образца крепится к силоизмерительному устройству 14, установленному на траверсе установки 15, жестко соединенной колоннами 16 со станиной 17,Установка работает следующим образом.15 Образец 13, имеющий три головки, закрепляют крайними головками на кольцевой траверсе 12, а средней головкой прикрепляют к сплоизмерптельному устройству 14, После закрепления образца 13 устанавливают цеобхо дпмую величину...

Номер патента: 480955

Опубликовано: 15.08.1975

Авторы: Емелин, Кувшинов

МПК: G01N 3/34

Метки: испытания, образцов, усталость

...машина отличается от известных тем, что она снабжена обоймой, надеваемой на другой конец образца, и закрепленными на корпусе привода кронштейнами сподшипниками и входящими в них валиками,осп которых расположены в одной плоскостис осью шпинделя, а удлинитель выполнен ввиде опирающихся на обойму двух, параллельных пластин, одни концы которых закрепленына валиках, и шпильки, соединяющей другиеконцы и связанной с нагружающим устройством,Такоеточ 1 выполнение машины позволяет повы.ость испытаний. На фпг. 1 изображена предлагаема, вид сбоку; на фиг. 2 - то же, ви Машина для испытаний образцовость состоит из станины (на чертеж корпуса 1 привода, шпинделя 2, в закреплен один конец образца 3, на опец которого через промежуточную...

Номер патента: 98347

Опубликовано: 30.10.1975

Автор: Ерошкин

МПК: G01N 3/34

Метки: высокой, испытаний, нормальной, образцов, температурах, усталость

...образца создается вибратором 14. Два горизонтальных неуравновешенных вала вибратора, вращаясь в разные стороны, развивают центробежное усилие, переменное по величине и знаку и действующее постоянно по вертикальной линии. Посаженный на каждый вал подвижный груз может поворачиваться относительно неподвижного и таким образом неуравновешенная масса будет изменяться от О до известного максимума.Вибратор установлен на рессорах 5, жесткость которых подобрана так, чтобы собственная частота колеблющейся системы была равна числу оборотов неуравновешенных валов вибратора. Через гибкий валик 16 и ускоритель 17 вибратор соединен с приводящим его во вращение электродвигателем 18. Изменяя с помошью реостата число оборотов валов вибратора до...

Номер патента: 513297

Опубликовано: 05.05.1976

Автор: Добровольский

МПК: G01N 3/34

Метки: изгибе, испытания, образцов, усталость, чистом

...соединена с привод нагружения, а неподвижная - со станш и двумя парами тяг, предназначенных д гоединения нижнего конца одной и верхн го конца другой стойки соответственно с подвижной и неподвижной враверсами.На чертежике изображена схема предложенной установки.5 Установка включает в себя станину 1,расположенные на ней привод 2 нагруж ния, вертикальные стойки 3, 4 с захва ми для крепления образца 5, подвижную траверсу 6, соединенную с приводом 2 на 0 гружения, неподвижную траверсу 7, соединенную со станиной 1, тяги 8, 9,1 О н 11 Пара 8, 9 предназначена для соединения нижнего конца стойки 4 и верхнего конца стойки 3 с неподвижной траверсой 7, а 5 пара 10, 11 - для соединения верхнегоконца стойки 4 и нижнего конца стойки 3 с...

Номер патента: 516940

Опубликовано: 05.06.1976

Автор: Земсков

МПК: G01N 3/34

Метки: испытания, нагружении, образцов, сложном, усталость

...изображена установка, общийУстановка содержит станину 1, верхний 2 и нижний 3 захваты щщэакрепления образца 4, рычажное устройство 5 нагружения образца осевой силой (Р) закрепленное на станине, рычажное устройство 6 нагружения б образца кручением (М ир ), закрепленное на верхнем 2 захвате, устройство нагружения образца изгибом ( Р ) (на чертеже не показано), и узлы связи устройств нагружения образца с захватами 2, 3, соединенные корпусом 7 10 Узел связи верхнего 2 захвата выполнен в виде шаровой опоры 8, со сквозным отверстием, соосным оси захватов 2, 3, в котором размещена пилиндрическая втулка 9 с кольцевой выточкой, опирающейся на внул ф реннюю поверхность шаровой опоры 8 и жестко скрепленной с верхним 2 захватом.В отверстии шаровой...

Номер патента: 531063

Опубликовано: 05.10.1976

Авторы: Ган, Демидов, Портной, Тимошенко

МПК: G01N 3/34

Метки: испытания, стенд, упругих, элементов

...5 вертикального вада посажена эксцентриковая шайба 20, которая, имея возможность поворачиваться навнутреннем эксцентрике 5 жестко соединена с червячным валом 21, находяшийся взацеплении с червячным колесом 18, Наэксцентриковую шайбу 20 через подшипник22 соосно установлена наружная обойма 23,выполненная в виде многогранника, На цапфе 24 вертикального вада подвижно уста 30новлена пданшайба 25, на которой крепится система авто латического управления эксцентриковь.м устройством 6, состояшаяиз двигателя программного управления 26,вал которого соединен через редуктор 27с червячным валом 21, блока задания режима нагружения 28 и блока управления 29двигателем 26,Стенд работает следуюцим образом.Испытуемые упругие элементы устанавливаются между...

Номер патента: 564572

Опубликовано: 05.07.1977

Авторы: Акимов, Гнездицкий, Лаврентьев

МПК: G01N 3/34

Метки: имеющих, испытания, стенд, эластичный, элемент

...при помощи пальца 9 и одного из испытуемых шарниров 6.закреплена тяга 10.Второй конец тяги 10 имеет обойму 11,охватывающую снаружи второй испытуемый шарнир 6, который крепится к качающемуся рычагу. 12 при помощи установленной в отверстиях последнего оси 13. Качаюшийся рычаг 12 своим концом при помощи шарнира 14 закреплен на основании 1,а к другому его концу присоединены силовые элементы 15, например пневмоцилиндры,привода качания..Частота и величина нагруэок,а такжетемпература испытуемых шарниров измеряется при помощи известной серийной ацпаратуры и на чертежах не показана,Испытания производятся следующим образом,Необходимая частота нагружения заранееустанавливается при помощи коробки скоростей 3 привода, амплитуда изменения...

Номер патента: 619827

Опубликовано: 15.08.1978

Авторы: Гаращук, Петрова, Топоров

МПК: G01N 3/34

Метки: испытания, ударную, усталость

...- повышение долговечности машины.9Для этого баба в предлагаемом устройстве выполнена с пазом на боковойповерхности и регулируемым упором нарабочем торце, а машина снабжена фиксирующим устройством в ниде Г"образного штока, подпружиненного в направлении движения бабы и взаимодействующего с упором в момент разрушенияобразца, и заШелки, взаимодействующей с пазом в момент нахождения бабыв верхнем положении,На фиг, 1 изображено фиксирующее устройство описываемой машины, общий вид; на фиг. 2 - то же в рабочем положении машины; на фиг, 3 - то же в момент разрушения образца; на фиг.4- то же в момент срабатывания защелки.Фиксирующее устройство расположено с противоположной стороны механизма, регулирующего момент нанесения удара, и содержит...

Номер патента: 642621

Опубликовано: 15.01.1979

Автор: Самарин

МПК: G01N 3/34

Метки: двухосном, испытаний, нагружении

...13 и 14 соединены с механизмом15 статического нагружения, Для динамического нагруження образца 16 установка снабжена кривошипно-шатуиным механизмом 17,который через шарнир 18 соединен с панелью 19,Блоки 9 и 10 закреплены на панели 19и охватываются гибкими тягами 5 и б, соединенными с парой зажимов 1 и 2. Зажим 3другой пары закреплен на панели 19 посред-.642621 Формула изобретения ЦНИИПИ Заказ 7747/4 ТнражОВЗ ПоддисноеФилиал ППП Патентэ, г. Упгороа, ул. Проектная,ством шарнира 20, а зажим 4 через гибкие тяги 7, 6 и 5 и блоки 13, 12, 11, 10 и 9 соединен с парой зажимов 1 и 2 и через гибкую тягу 8 и блок 14 с механизмом 15 статического нагружения,Механизм 5 статического нагружения выполнен с пружиной 21 и собачкой 22, взаИмодействуюдцей с...

Номер патента: 676906

Опубликовано: 30.07.1979

Авторы: Дмитренко, Егоров

МПК: G01N 3/34

Метки: испытаний, машине, нагрузки, создания, усталость, циклической

...соединен через пневмоцилиндр с шаЗ 0 туном 13 кривошипно-шатунного механизма 1. К ресиверу 2 подключена поршневая полость 14 корпуса б, а к ресиверу 3 подключена подпоршневая полость 15 корпуса 5.Управление регулятором нагрузки осуществляется при помощи клапанов 1 б,Устройство работает следующим образом,Перед началом испытания в ресиверах 2 и д с помощью клапанов 4 и 1 б устанавливается требуемое давление. Затем при повороте кривошипно-шатунного механизма 1 от исходного положения против часовой стрелки происходит перемещение шатуна 18, которое через поршень 8, сжатый воздух в полости 15, корпус 5, шток 9; поршень 7, корпус б, захват 10, передается к испытуемому образцу 11, вызывая его деформацию, Когда сила реакции со стороны образца 11...

Номер патента: 678386

Опубликовано: 05.08.1979

Авторы: Богданов, Кукса

МПК: G01N 3/34

Метки: знакопеременном, изгибе, испытания, образцов, плоских, усталость, чистом

...образца 4, силовозбуд (на чертеже не показан) и мех ,рля создания чистого изгиба,Механизм для соэдания чистого изгиба выполнен в виде соосно установленных в корпусе 1 кольцевых пуансонов 5 и 6 с размещенными на их торцах опорами 7 и 8, Пуансон 6 имеетскрепленную с ним крьпаку 9 и связанс силовозбудителем.Пуансон 5 включает Фланец 10 ипосредстврм пружины 11 подпружиненв направлении к пуансону 6.Каждая иэ подвижных 7 и 8 и непод" 10вижных 3 опор представляет собой набор удерживаемых сепаратором 12 ша"риковшарики размещены в кольцевых канавках (на чертеже не показаны), которые выполнены на каждом пуансонеи в накладках 13 и 14 корпуса 1 иего крышки 2. Каждый шарик выполненс лыской 15, служащей площадкой кон"такта собразцом 4.устройство...

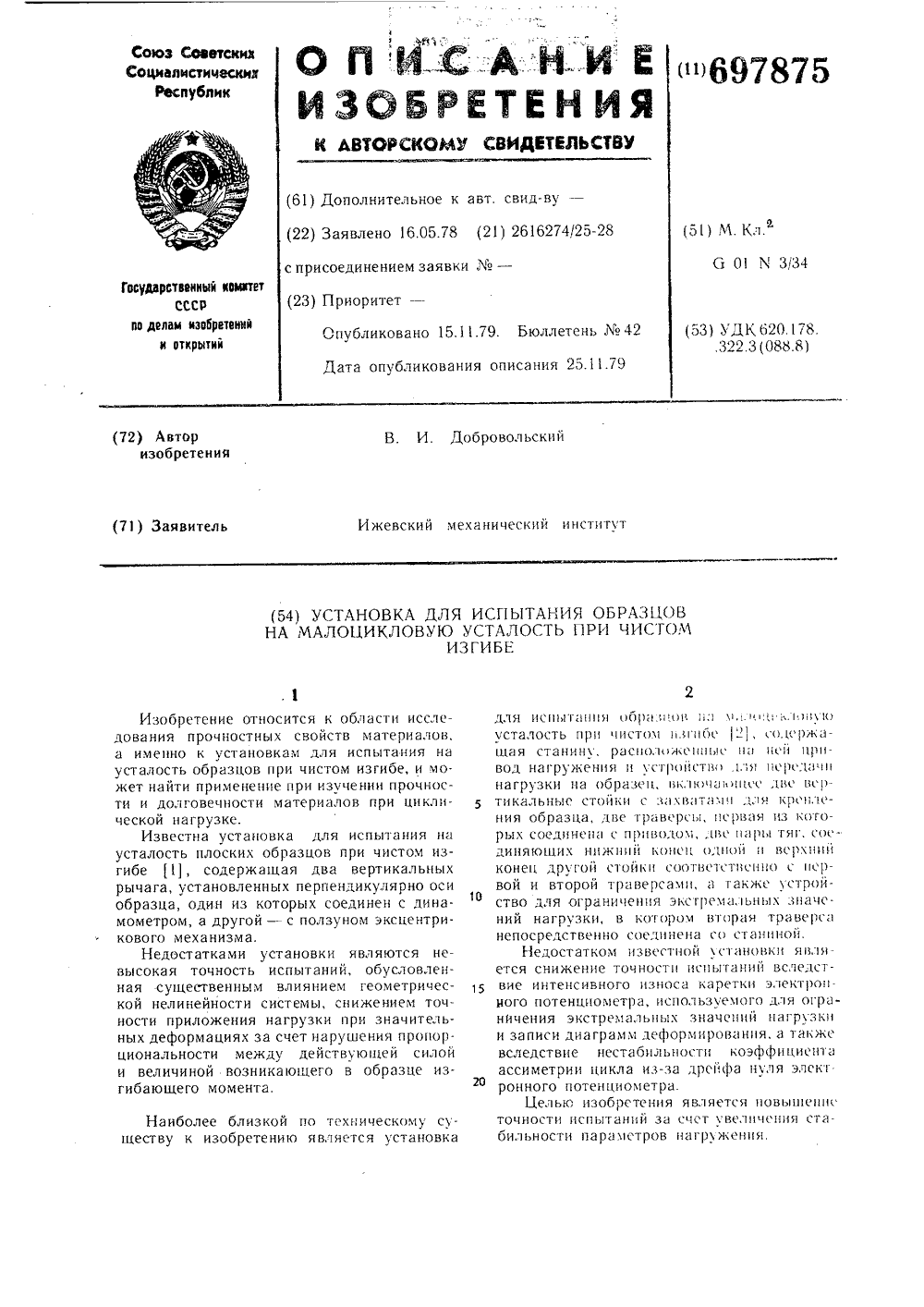

Номер патента: 697875

Опубликовано: 15.11.1979

Автор: Добровольский

МПК: G01N 3/34

Метки: изгибе, испытания, малоцикловую, образцов, усталость, чистом

...привода нагружения.На чертеже представлена описываемаяустановка,Установка содержит станину 1, привод 2нагружения, устройство для передачи нагрузки, включающее две вертикальные стойки 3 и 4 с захватами для крепления образца 5, траверсы 6 и 7, две пары тяг 8, 9,10. 11, соединяющих, например, нижний конец стойки 4 и верхний конец стойки 3 страверсой 7 и верхний конец стойки 4 и нижний конец стойки 3 с траверсой 6, Траверса6 соединена с приводом нагружения 2, а траверса 7 шарнирно соединена с коромыслом12 устройства для ограничения экстремальных значений нагрузки.Установка содержит также рычаги 13и 4 с грузами 15 и 16, расположенные горизонтально и связанные с плечами 17 и 18коромысла 8, и токоведущие опоры 19 и 20.Одни концы рычагов 13 и...

Номер патента: 700816

Опубликовано: 30.11.1979

Авторы: Сирак, Стодилка

МПК: G01N 3/34

Метки: изгибе, испытаний, консольных, образцов, резонансная, усталость

...а именно к машинам для испытаний на усталость при изгибе.5 Известна резонансная машинаиспытаний образцов на усталостконсольном изгибе, позволяющаяпытывать на усталость при изгиразец, закрепленный одним концзахвате динамометра, а ввибраторе с неуравновешещейся массой 1 .Недостатком такой машиныто, что при испытаниях вознполнительные нагрузки от дейса и центробежных сил вибратторые вносят погрешность в рты испытаний.Цель изобретения -полнительных нагрузокпроцессе испытания иложения вибратора.Указанная цель достигаечто корпус вибратора выполговой направляющей (центрса расположен в захвате динкоторая имеет возможностЬ кна опорах, при этом опорызаны с рамой машины титут АН Украинской СС На фиг 1 схематическпредлагаемая машина, видна фиг. 2...

Номер патента: 714225

Опубликовано: 05.02.1980

Авторы: Белявский, Больших, Гурфинкель, Карбутов, Лебедев, Саликов, Фонгауз

МПК: G01N 3/34

Метки: испытательной, машиной, резонансной

...4 динамической нагрузкинагружают исследуемый объект, при этомскорость йагружейия регулируется черезизмеритель 3 статической нагрузки, сигнал с которого подается на вход двухуровневого преобразователя 8.При расчленении сигналом с измерителя 3 величины, большей, чем величинамаксимального фиксированного сигналапреобразователя 8, реверсивный блок 9,вход которого соединен с выходом преобразователя 8, через тиристорный преобразователь 10, связанный с дополнительным реверсивным блоком 9 и элект.родвигателем 2, умейьшает нагрузку.При достижениисигналом с измерите-ля 3 величины, меньшей, чем величинаминимального фиксированного сигнала,преобразователь 8, электродвигатель 2работает"на увеличеййе нагрузкй на воз-будителе 1 статической и...

Номер патента: 732731

Опубликовано: 05.05.1980

Авторы: Мамцев, Пахнов, Соколов

МПК: G01N 3/34

Метки: гибких, испытания, образцов, усталость

...оси, и двух блоков с параллельнымиосями, размещенных на планке, между которыми образован зазор для испытуемогообразца.Кроме того, в планке выполнены продольные прорези для установочного перемещения в них осей блоков,На фиг. 1 изображено предлагаемоеустройство; на фиг. 2 - разрез А-Афиг. 1. 10Устройство содержит вращающийсядиск 1, установленный на основании .2.В подшипниковой опоре диска размещенаось 4, с которой жестко связана планка 5 с продольными прорезями 6 и 7, 15установленная с эксцентриситетом относительно оси диска 1. В прорезях 6 и7 параллельно закрепляются оси 8 и. 9 блоков 10 и 1 1. Оси 8 и 9 установлены в опорах 12 и 13. Описанные выше элементы образуют механизм для создания циклической нагрузки.Один конец образца 14...

Номер патента: 732732

Опубликовано: 05.05.1980

Авторы: Белокуров, Гарф, Павловский

МПК: G01N 3/34

Метки: изгибе, испытаний, кручением, образцов, усталость

...испытания к реальным условиям эксплуатации. формула изобретения.Машина для испытаний на усталостьОбразцов и дегалей при изгибе с кру чением, содержащая станину, пассивныйзахват образца, соединенный со станиной через динамометр, активный захват образца и связанные с активным захватом регулируемый кривошдпный возбуди тель для изгиба образца и устройстводля нагружения образца циклическим крутящим моментом, о т л и ч а ющ а я с я тем, что, с целью обеспечения возможности независимог нагруже ния образца изгибом и кручением с различными частотой и фазой, она снабзя- на .валом с вилкой, в которой шарнирно установлен активный захват, направляющей, шарнирно установленной на стани 35 не с возможностью поворота в плоскости изгиба, в которой...

Номер патента: 734535

Опубликовано: 15.05.1980

Авторы: Каймасов, Лебедев, Солнцев

МПК: G01N 3/34

Метки: исследования, стойкости

...11,которые удерживаются в горизонтальномположении защелками 12. Сбразец 10почти касается заготовки 18 и находи 1 ся40в этом положении в течение времени,соответствующего времени нахождениязаготовки в натуральном штампе до начала ее деформирования, Срабатывает45привод 14, При этом защелки 12 и рычаги 13 занимают положение, показанноена фиг, 2 тонкими линиями, Снимаютсяблокировки с рычагов 11, и образец 10ударяет по заготовке 18, В результатеэтого качающаяся плита 3, сжимая упру 50гий элемент 5, поднимается вверх, поворачиваясь нв шарнире. Сбразец 10скользит по заготовке 18 в горизонтальной плоскости. Этим имитируется про 55цесс горячего деформирования металлов,заключающийся в приложении ударной нагрузки и течении деформируемого...

Номер патента: 750330

Опубликовано: 23.07.1980

Автор: Фридман

МПК: G01N 3/34

Метки: автоматическое, измерительное, исследования, копра, образцов, помощью, разрушения, роторного, ударного, энергии

...Контакты 53 реле 51 введеныв цепь обмотки оконечного реле 17 блока управления. Самоблокировка реле 17осуществляется контактами 54 этого реле.Контакты 55 реле 17 включены в цепьобмотки реле 41, а контакты 16 реле17 совместно с контактами 15 частотного реле 14 входят в мостовую цепьэлементов 15, 16, 18 и 19, связаннуюсо входом электрометрического усилителя 20.Устройство Функционирует следующимобразом,После подключения к силовой сети44 диодного моста 45 и блока питания26 производят нажим кнопки 29 запуска. При этом срабатывает реле 28 исамоблокируется контактами 30.Затем включают привод (на чертеже не показан), который осуществляетразгон ротора 1 копра до заданногочисла оборотов,Контактами 31 и 32 реле 28 одновременно замыкается...

Номер патента: 750331

Опубликовано: 23.07.1980

Автор: Алексеев

МПК: G01N 3/34

Метки: изгибе, испытания, круговом, образцов, усталость, чистом

...кинематически связан с одним из шпинделей. Механизм изменения нагрузки снабжен приводом, синхронизированным с приводом вращения образца.На чертеже представлена принципиальная схема машины,Машина содержит привод 1 вращения образца 2, установленного в захватах 3 и 4 шпинделей 5 и 6, механизм для создания чистого изгиба, включающий тягии 8, связанные со шпинделями 5 и 6 и коромыслом 9, которое посредством подвески 10750331 формула изобретения Со вич Техр Тира НИИПИ Государс по дела м изоб 35, Москва, Ж -ППП Патентставитель А. За д К. Шуфричж 1019 ев Корректор Н. Григор Подписное Редактор М. Лик Заказ 4459/1 бсоединено с рычагом 11, имеющим ось 12 вращения.С рычагом 11 связан механизм изменения нагрузки, выполненный в виде приводимого в...
