G01N 3/34 — механическим способом например ударами молотка

Номер патента: 1455278

Опубликовано: 30.01.1989

Автор: Козлов

МПК: G01N 3/34

Метки: испытаний, образцов, режиме, стационарном, усталость

...шестеренча тый привод 8, включающий шестерни 9, связанные между собой посредством шестерни 10. Вибровоэбудитель 3 вклю чает дебалансы 11 и 12, установленные на валах 13 и 14, соединенные по средством привода 8. Дебалансы 11 и 1 12 установлены с возможностью вращения в плоскости, перпендикулярной оси 30 захватов, и имеют разные статические моменты. Не связанный с вибровоэбудителем 3 захват связан через динамо- метр 6 с основанием 15.Установка работает следующим обра зом.Образец 5 устанавливают в захваты, создают в нем статическую или малоцик. ловую нагрузку с помощью рессоры 7 и приводят во вращение дебалансы 11 и 40 12 в одном направлении с одинаковой угловой скоростью м . При этом, в зависимости от величин статических моментов...

Номер патента: 1455279

Опубликовано: 30.01.1989

Авторы: Бражников, Жаровцев, Кравцов, Соколов, Шарапов

МПК: G01N 3/34

Метки: испытания, листовых, усталость

...во фрикционное взаимодействие с конусами,на которой установлены захваты 7 для 35 .крепления испытываемых образцов 8, располагалась параллельно осям. конусов. Ремень б установлен с возможностью перемещения в направлении осей конусов при помощи механизма 9, 40 установленного на станине. Опоры 5 однога иэ усеченных конусов, например.ведомого выполнены подвижными с возможностью перемещения в плоскости,параллельной осям конусов, при помощи 45механизма 10 натяжения ремня 6.Устройство работает следующим образом.Ремень.6 устанавливается на барабанах 2 и 3 в положении, соответствующем заданному диаметру конуса, Образцы 8 испытываемого материала устанавливаются в захваты 7 и включается привод (не показан). Огибаябарабаны 2 и 3, образцы 8...

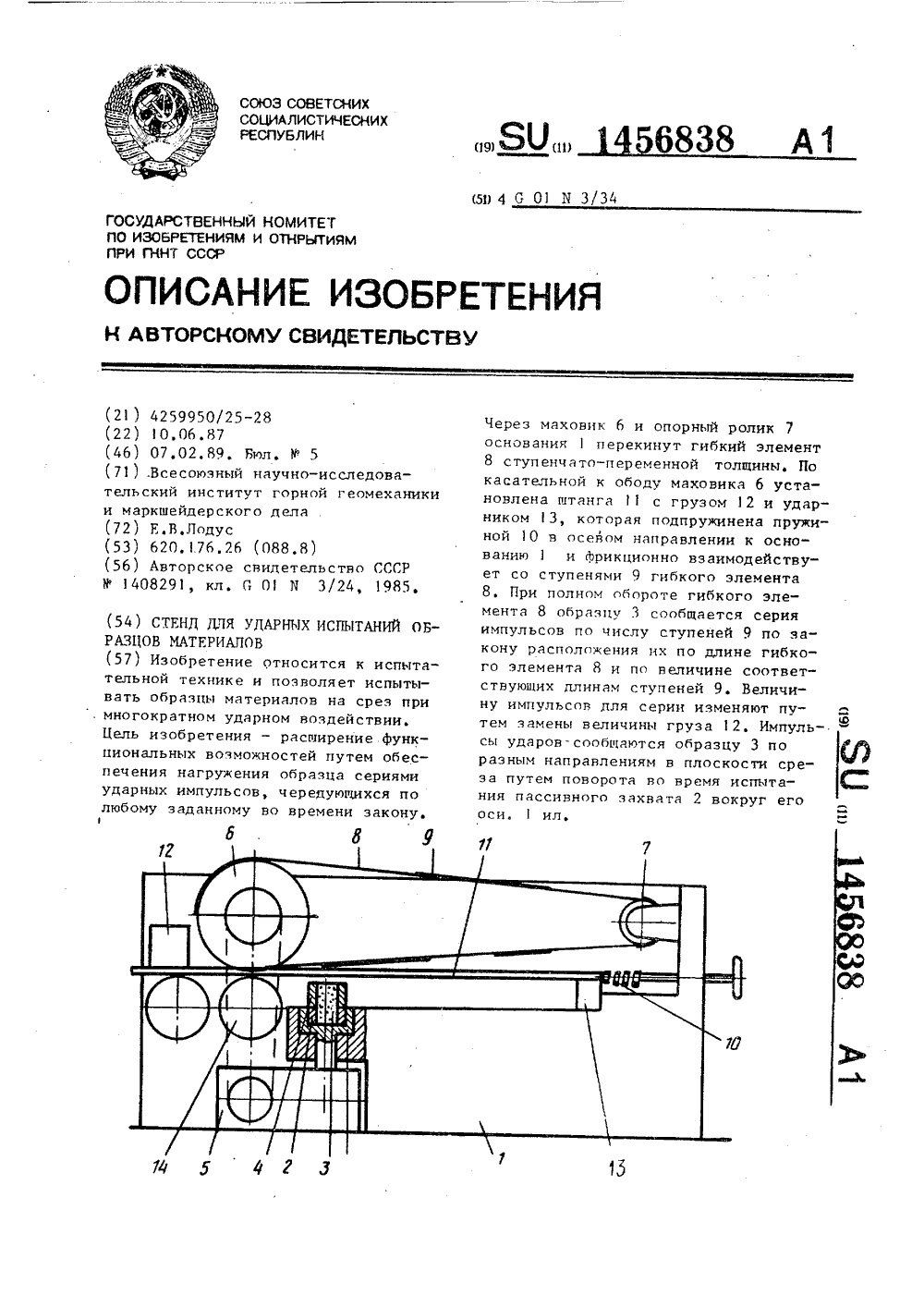

Номер патента: 1456838

Опубликовано: 07.02.1989

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, образцов, стенд, ударных

...6 иопорный ролик 7 и имеющего заданное 3 Очисло различной длины ступеней 9,расположенных с определенными между ними интервалами, и подпружиненной пружиной 10 н осевом направлении к основанию 1 штанги 11 с грузом 12 и ударником 13, установленной по касательной к ободу маховика 6 и фрикционно связанной с гибким элементом 8 спомощью опорного ролика 14,Стенд работает следующим образом. 40Образец 3 материала устанавливают в пассивный захват 2 и закрепляютна нем активный захват 4. Включаютпривод 5, который приводит во вращение маховик 6 и поворачивает пассивный захват 2 вокруг его оси.При вращении маховика 6 приобретает движение за счет сил трениягибкий элемент 8, перекинутый черезнего. Когда утолщенные ступени 9гибкого элемента 8...

Номер патента: 1460668

Опубликовано: 23.02.1989

Автор: Козлов

МПК: G01N 3/34

Метки: изгибом, кручением, нагружения, образцов, регулируемыми, циклическими

...собой вал 6 с дебалан-. 5сом 7 Образец 8 установлен параллельно оси вала 6, перпендикулярноплоскости вращения центра тяжестидебаланса 7,Тарированные цилиндрические пру Ожины 9 - 11 одним концом соединеныс траверсой 5, а другим концом - свинтовыми натяжными устройствами 12"14. Вал 6 гибким валиком 15 соединенс приводным электродвигателем 6. 25Тарированные пружины 9 - 1 представляют собой .приспособление для создания статической нагрузки,Вал 6 установлен с возможностьюперемещения в плоскости, проходящей 30через оси вала и захватов.Установка работает следующим образом,Образец 8 устанавливают в захватах 1 и 2, Пружинами 9 - 11 создаютнагрузки на траверсе 5, вызывающиетребуемые статические изгибающий икрутящий моменты,Для создания в...

Номер патента: 1462158

Опубликовано: 28.02.1989

Автор: Парфеев

МПК: G01N 3/34

Метки: изгиб, испытания, пленочных, циклический

...гайки 13Устройство работает следующим образом.Образец 3 закрепляют в захвате 5 и огибают вокруг роликов 10 и Поворотом каретки 9 устанавливают требуемый по условиям испытаний уго3 14 б 215 , между осью, проходящей через центры роликов 10 и 11 и осью ползуна 8, после чего с помощью винта 12 и гайки 13 закрепляют каретку 9. Угол У охвата роликов 10 и 11 образцом 35 определяют по Формуле= о + аксая.п (с 1+Б) /Ь,10где й - диаметр ролика,Б - толщина образца;- расстояние между центрамироликов.После фиксации каретки 9 образец3 закрепляют в неподвижном захвате 2,а затем приводят в действие привод7 возвратно-поступательного перемещения ползуна 8. С помощью винтовойпары механизма 4 натяжения переме 0щают захват 5 и натягивают образец 3,добиваясь...

Номер патента: 1469307

Опубликовано: 30.03.1989

Автор: Лодус

МПК: G01N 3/34

Метки: динамических, испытаний, образцов

...зазоре 17,Установка работает следующим об 55 нит 1 О. Соответствующий боек под действием центробежной силы прижимается к внутренней поверхности корпуса 1 и перемещается по окружности толкателем 11 до устья канала 6. Перемещаясь по инерции, боек вылетает из канала и наносит удар по захвату 7, деФормируя образец 9 упруго- пластической деФармации, В результате упругого восстановления образца и бойка с захватами, а также присоединенных элементов .установки, испытавших ударную нагрузку, боек отскакивает и разгружает образец, Фиксируется диаграмма нагружения и восстановления деФормации образца, При ослабленном винте. 14 смещают захват 8 вдоль дуги направляющей 12, при этом захват 7, расположенный в центре окружности дуги, остается на...

Номер патента: 1469308

Опубликовано: 30.03.1989

Автор: Лодус

МПК: G01N 3/34

Метки: длинномерных, испытаний, образцов, усталостных

...выполненный в виде установленных на раме 1 так, что оси ихпараллельны осям 4 дисков, 3, привода 7 и двух роликов 8 и 9, один (8)из которых связан с приводом 7 ибесконечного гибкого элемента 10 сутолщенным участком 11, перекинутогочерез ролики 8 и 9 и госледовательноогибающего диски Э. Кроме этого,диски 3 имеют разные диаметры.Установка работает следующим об;разом.Длинномерный образец Г закрепляют в захватах 5 Вкл.очают привод7 и вращением ролика 8 приводят вдвижение гибкий элемент 10, Приэтой утолщенный участок 11 гибкогоэлемента 1 О поспедовательно проходит,между дискамц 3, раздвига.ет ихпоследовательно в направляющих 2 ичерез захваты 5, закрепленные на ихосях 4, последовательно нагружаетучастки образца 6, расположенныемежду...

Номер патента: 1472803

Опубликовано: 15.04.1989

Авторы: Ивендиков, Первушин

МПК: G01N 3/34

Метки: испытаний, нагрузках, циклических

...пере образец справа налево. Предв но изогнутая с помощью присп(54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЙ ИЗДЕЛИЙ ПРИ ЦИКЛИЧЕСКИХ НАГРУЗКАХ(57) Изобретение относится к устройствам для испытаний изделий на прочность при циклических нагрузках ипозволяет за счет выполнения толкателя 4 в виде рамки, а упругого элемента 2 в виде плоской пружины, пропущенной через рамку и имеющей при .способление 3 для деформации пружины,приблизить условия испытаний к условиям эксплуатации приводов режущегоаппарата комбайнов. 1 ил,3 плоская пружина 2 сопротивляетсяперемещению, нагружая образец силойсжатия. Такое нагружение происходитдо перемещения оси пружины 2 до прямой, проходящей через оси шарнирныхопор 5 и 6; после чего упругая пружина 2 перескакивает во второе...

Номер патента: 1472804

Опубликовано: 15.04.1989

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, образцов, повторных, ударных, центробежная

...колесо 9. Цепь управления катушкой 17 имеет две пары контактов, одна иэ которых 19, 20 замыкает цепь катушки, другая 21, 22 - размыкает цепь, при этом контакты 19 и 20 установлены на грузах 8 и 12, контакт 21 установлен на рейке 16, а контакт 22 - на грузе 7, Дополни" тельный образец обозначен позицией 23. Установка работает следуюшим образом.Включают привод 2 и вращают платФорму 1 с нарастающей скоростью, Придостижении заданной скорости вращениягрузы 7 и 13 смещаются под действиемцентробежных сил в противоположныхнаправлениях и при помощи реек 15и 16 перемещают захваты 4 и 5 с образцом 6 и захваты 10 и 11 с образцом 23 навстречу друг другу до соударения образцов посредством грузов 8и 12. К моменту соударения груз 8создает на образце 6...

Номер патента: 1478090

Опубликовано: 07.05.1989

Автор: Лодус

МПК: G01N 3/34

Метки: длинномерных, испытания, образцов, прочность

...рабочих гидроцилиндров 10-12 определено необходимым соотношением усилий научастках нагружения образца 4.Привод перемещения корпуса силового гидроцилиндра 7 выполнен в виде 40винта 9, на котором установлен корпус, и редуктора 13, кинематическисвязанного с приводом 6 и с винтом9. Механизм 5 соединен с поршнем 8шатуном 14. 45 Установка работает следующим образом..Включают привод 6, через редуктор 13 вращают эксцентрик 5 и шатуном 50 14 циклически перемещают поршень 8Составитель Н МезенРедактор С,Пекарь Техред А,Кравчук силового гидроцилиндра 7, Через редуктор 13 вращают винт 9 и перемещают гидроцилиндр 7 в осевом направлении. Это приводит к постепенномуросту пульсирующего давления в гидроцилиндре 7 и в связанных с ним рабочих...

Номер патента: 1478091

Опубликовано: 07.05.1989

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, образцов, ударных, центробежная

...10, Пассивный захват 8 .установлен на заггтуттгке 1 50Установка работает следующим образом,Пок эгт.ик .иронанном в катушке фиксатора 13 ятсорь 14 включают привод 4 и разго:яют платформу 2 до скорости, при которой центробежный груз 5 создает в образце 9 заданную фоновую нагрузку, Вращением гайки 16 перемещают винт 15 в осевом направлении вместе с втулкой 11, при этом тяга 10 перемещает груз 6 на больший радиус вращения, Происходит сжатие пружины 12 до достижения заданного объема энергии упругой деформации. Обесточивают катушку фиксатора 13, якорь 14 под действием пружины 12 наносит удар по грузу 5, пригружая образец 9. Подают ток на катушку фиксатора 13 и возвращают якорь 14 в исходное положение, разгружая образец от усилия...

Номер патента: 1481630

Опубликовано: 23.05.1989

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, стенд, ударных

...конец которойсоединен с фиксатором 16 груза, Такой же механизм 17 установлен с другого конца для перемещения наковальни.Стенд работает следующим образом,Приводят в действие фиксатор 16 и 35груз 7 под действием пружины 9 перемещается и наносит удар по образцу 4,При ударе образец 4 смещается в направлении удара вместе с наковальней 2, а груз 7 тормозится упором 10 40Под действием ударного импульса наковальня 2 смещается вдоль направляющей 8 на некоторое расстояние, определяемое величиной импульса и жесткостью пружины 5, и чатем под действием пружины 5 перемещается в обратном направлении до удара образца 4о груз 7, Под действием этого удараобразец 4 тормозится, а груз приходит в движение и растягивает пружи" 5 Ону 9 для следующего удара,...

Номер патента: 1490583

Опубликовано: 30.06.1989

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, образцов, прочностных, центробежная

...в одном или двухнаправлениях в зависимости от задачииспытаний. К платформе 4 прикреплен 40груз 13, предназначенный для разгонаплатформы при движении ее вдоль рейки, С грузом 13 взаимодействует фиксатор 0 в виде якоря и электромагнитной катушки 14, закрепленной на 45валу вращения платформы 3, к которойприкреплен балансировочный груз 15.Установка работает следующим образом,В исходном положении центр тяжести 50груза 8 располагается на оси вращения плафтормы 3, Включают привод 2и разгоняют платформу до заданнойскорости, при этом усилия на образце 6 отсутствуют, При достижении заданной скорости вращения платформыподают ток в катушку 14 фиксатора,фиксатор 10 втягивается в катушку иосвобождает груз 13 и платфор:1 у 4,Под действием центробежного...

Номер патента: 1490584

Опубликовано: 30.06.1989

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, образцов, прочность

...при этом привод 7 выполнен 45 реверсивным и включает в себя следующие элементы: рейку 15, зубчатое колесо 16, находящееся в зацеплении с одним иэ колес 8, рамку 17, связанную с рейкой 15, и ролик 18, взаи модействуощий с рамкой 17 и эксцентрично установленный относительно оси 19.У становка р або тает сл еду 1 ощим образом, 55Прессами 5 поджимают упругие элементы 6 и создают на образцах 4 начальные осевые нагрузки, Включают привод 7, при этом ролик 18 сообщает крутящими усилиями - механизмом циклического нагружения при взаимодействии торцовых кулачков 9, зубчатых колес 8, поворотных платформ 10, тяг супругими элементами, 2 ил. рейке 15 возвратно-поступательноедвижение через рамку 17, которое колесом 16 преобразуется в...

Номер патента: 1490585

Опубликовано: 30.06.1989

Автор: Козлов

МПК: G01N 3/34

Метки: асимметричного, вращающегося, изгиба, кругового, образца

...закреплен испытуемый образец 3. На другом консольном концеобразца 3 установлен соосный захвату 2 захват 4 с жестко закрепленнойна его консольном удлинителе дебалансной массой 5. Подвеска 6 с грузом 7с помощью тарированной пружины 8 шарнирно соединена с захватом 4 и представляет собой нагружатель, создающий во вращающемся образце 3 круговую изгибную нагрузку . Образец 3 установлен в специальной камере 9, позволяющей проводить испытания н активной среде или при повышенной или пониженной температуре, Закрепленная наудлинителе захвата 4 дебалансная масса 5 представляет собой приспособление для статического изгиба образца,Устройство работает следующим образом,В соответствии с режимом испытанийопределяют величину груза 7 на...

Номер патента: 1493928

Опубликовано: 15.07.1989

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, прочность

...ВДОЛЬ СЕ )СИ, МЕХДЦИЗМ статическос ндгружеция, нклнтчающий силовун) пружину 2 и ц)джимной элемент 13. Пружина 12 вздимодействует с одним из крайних захватов рядд. Оси 10 вращения снабжены фиксдторзми 14 их положения но длине ндцравлян)цей О.Установка работает следунщим Образом.Включант нривол 6, Вр;цдк)пий червячный винт .1 колесд 8 и экценчрики 7, закрснлсннцс нд осях 1 О врдцен)я колес 8. Захвзтц 2 и 3 (овцанчт возвратно-цосгупагельнцс цремецения вдоль оси ндцравляющей 5, без нагружения Образцов 4. ДГ 5 НИКЛИ Ч(СКОО НДГУЖЕНИЯ НЕСКОЛЬ. ких Обрдцов 4 фиксатором 14 закрсцляют ось Врзцц.ниякс(ентрикз 7, вззимодейству синего с верхним (го чсртежу) захватом верхнего Образ(аруины, ндмеченцой к на ружсцин. С., этого момента все...

Номер патента: 1497494

Опубликовано: 30.07.1989

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, прочность

...и вместе с Винтом смещаотся захваты .3, 2 с образцом1 дискПри см(тшеии,(иск( д цр(эс ходт деформация 1)руэкины 9, что БыЗЫВДЕт тОЯВЗЕЦЕ ОСЕВОЙ Сжииашшей Нагрузки на образзе 4 и крутящей а- ГРУЗКИ, ПРОПОРЦИОНаЛЬЦОй ОСЕВт)й Нагрузке и силе трения между диском 8 и колодкой 1 О, При выходе сектора 14 иэ зацецлени) с вцнтом 5 последций под действиеи пружин 9 и 7 и инерционных грузов 12, 13 совершает возвратно-поступательные затухающие ко-. лебаця в осевом цаправленип и вращение вокруг своей Оси под действпеи привода 6, Возвратно-поступатепьцые осевые перемещения создают на образце знакопеременые осевые нагрузки, а Вращение диска 8 при таких цереиещениях создает крутящие нагрузки на образце. Осевые и крутящие затуха- щие нагрузки вызывают...

Номер патента: 1497641

Опубликовано: 30.07.1989

Авторы: Бабанин, Новак

МПК: G01N 3/34, H01B 13/012

Метки: испытания, кабельных, многократным, перегибам, перемоткам, устойчивость

...6 и наматывается ца приводной барабан 4, Другой конец образца 38 запранляетгя на барабан 5 и закрепляется в свободном зажиме пригдцсгс барабанаПри этом рычаг 7 г барабаном 5 50 55 должен находиться в крайнем нижнем и.пожеьццп, т тацаяпивагмом с лом 1,ю реУ 1 цруе 1 УПОа -. , 1,1 я ра 1 р 3 -яредепгццом исходном положении служит регулируемый упор 25. Регулировка усилия цатяжеция пружины осуществ пяетс.я 1 ако 2611 еханизм 18 реверса выполнен в виде измерительцо голонки 7, состоящей из фотоэлектрического датчика 28, ц диска 29 с прорезями 30, связанного 35 с приводньм барабаном 4, блока 31 формирования импульсов и программного счетчика 32. Стенд 33 служит для нц от гобгтвецого нес а рычага 7 сбарабаном 5 регулируют длину растяжения пружицы...

Номер патента: 1499174

Опубликовано: 07.08.1989

Автор: Лодус

МПК: G01N 3/34

Метки: горных, испытаний, пород, ударных

...качестве образца 6 используется образец материала основания штольни, в качес 1 ве образца 7 - образец первого слоя кровли, а в качестве образца 8 - образец второ.о, внутреннего слоя обкровли.Установка работает следующим образомПри срабат чании фиксатора 15 маятник 2 с испытуемым образцом 6 матечастичным разрушением образцов засчет регулирования натяжения пружин.2 ил. риала основания штольни под действием пружины 12 начинает разгоняться.При повороте маятника 2 ролик 13 перемещается по продольному пазу 11 ипосле окончания разгона маятника 2выходит иэ него, маятник 2, двигаясьпо инерции, достигает маятника 3.При соударении образцов 6 и 7 происходит их первое ударное нагружение,имитирующее обрушение первого слоякровли на основание штольни,...

Номер патента: 1499175

Опубликовано: 07.08.1989

Автор: Лодус

МПК: G01N 3/34

Метки: длинномерных, испытаний, образцов, прочностных

...стаканов 10 - 12, на открытом торце которых выполнены выступы 13 для взаимодействия с профильным выступом 9 шайбы 8, а в днище выполнены отверстия, в которых жестко закреплены боковые захваты 7Соотношение углов наклонных частей выступов 13 на стаканах подобрано в 35 соответствии с соотношением скоростей нагружения и разгрузки участков образца.Установка снабжена приспособлением для точной ориентации выступов 9 от носительно выступов 13, состоящим из цепной передачи 14, связанной с валом привода 2, муфты 15 и средства 16 вращения приводной звездочки цепной передачи 14. 45Установка работает следующим образом.Винтовым прессом 6 задают уровень статической нагрузки на образце 4, При выключенной муфте 15 включают 50 привод 2. При...

Номер патента: 1504565

Опубликовано: 30.08.1989

Авторы: Георгиевский, Пилипенко

МПК: G01N 3/34

Метки: вращении, изгибом, испытания, образца, усталость

...схема испьггания образца; на фиг. 4 - устройство, общий вид; на фиг. 5 - силовая схема устройства для испытания.Устройство содержит образец 1,укепленный через хвостовики 2 и про" ушины 3 посредством шарнира 4 в зажимах 5 зажимного устройства 6. Электродвигатель 7 соединен с зажимными устройствами 6, установленными на опорах 8, Плоская рессора 9 с нагружающим винтом 10 и маховиком 11 соединена с зажимным устройством 6.Способ осуществляется следующим образом. 30Плоский образец 1, изготовленный из композиционного материала с плоскими слоями, хвостовиками 2 укрепляют в эажимные устройства и вращают с угловой скоростью у . Создают изги. -35 бающий момент на образце посредством упругого элемента 9. По мере поворота образца на угол ф...

Номер патента: 1504566

Опубликовано: 30.08.1989

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, срез

...испытании горных пород мало). При этом в сечении, совпадающем с плоскостью контакта крайней и второй матриц, возникает среэающее усилие, равное сумме усилий от всех упругих элементов, за исключением элемента, обслуживающего первую матрицу, усилие от которой преодолевается соотвествующим упором. 55 В сечении между второй слева и третьей слева матрицами усилие среза равно сумме усилий от упругих элементов третьей и четвертой слева иатриц, а в сечении между третьей и четвертой слева матрицами усилие среза равно усилию на упругом элементе четвертой матрицы. При взаимодействии упора с второй слева матрицей усилие в сечении слева от этой матрицы определяется усилием от упругого элемента на крайней левой матрице, а в сечении справа - суммой...

Номер патента: 1504567

Опубликовано: 30.08.1989

Автор: Лодус

МПК: G01N 3/34

Метки: группы, испытаний, нагружением, образцов, ударным, усталостных

...Колонны 21 позволяют регулировать количество колес 8 с захватами и тем самым изменять взаимодействие образцов в разных опытах.Установка работает следующим образом.Включают привод 7 и приводят во вращение вал 18. Зубчатый сектор 17 поворачивает колесо 16 и вращает барабан 15, на который наматывается тяга 13, поднимающая груз 6. Зубчатые секторы 9-11 поворачивают вокруг общей оси колеса 8 и вместе с ними захваты 2 с образцами 3-5 на разные углы в соответствии с длиной дуги зубьев на секторах. При наибольшей высоте подъема груза 6 сектор 17 выходит из зацепления с колесом 16, груз падает и наносит удар по образцам, которые соударяются друг с друФормула изобретения Установка для усталостных испытаний группы образцов ударным нагружением,...

Номер патента: 1504568

Опубликовано: 30.08.1989

Авторы: Манукян, Мнацаканян, Оганесян, Олейник, Стакян

МПК: G01N 3/34

Метки: испытания, образцов, усталость

...3. На траверсе установлена вилка 4 с 30 осевым отверстием 5, которая кинематически связана с приводом 6, Машина содержит соосные захваты 7 и 8 для закрепления образца 9. Захват 8 свя-. зан со станиной 1 посредством прохо дящей через осевое отверстие в вилке с зазором относительно его стенок тяги 10, концы которой шарнирно связайы с захватом 8 и станиной 1 через траверсу 11 посредством шарниров 12 40 Гука, оси которых перпендикулярны осям захватов 7 и 8. Захват 7 установлен на основании станины и связан с узлом 13 для создания крутящего момента. Для нагружения образца на45 захвате 8 установлен двуплечий рычаг.14 со сменными грузами 15. Для предотвращения повреждения поверхности излома после разрушения образца на детали 16...

Номер патента: 1506329

Опубликовано: 07.09.1989

Автор: Лодус

МПК: G01N 3/34

Метки: изгибе, испытания, образцов, усталость

...относительное перемещение захватон 2 с образцами 3 и каждьп из образцов 3 поочередно взаимодействует с роликами 9 толкателей 455, которые и передают усилия от силовых пружин 6 на образцы 3, При прохождении захватамц 2 с образцами Э места размещения толкателей 5 происхо 4днт перемещение точки приложения нагрузки по поверхности образцов Э,которые таким образом нагружаютсяподвижной изгибающей нагрузкой. Каждая силовая пружина 6 создает индивидуальное усилие на соответствующем толкателе 5, поэтому образец 3эа один цикл нагружается усилиямиразличных величин, т,е, подвергаетсямногопиковым циклам нагружения. Толкатель 5 с роликом 9 приводится висходное положение кулачком 8, Расположение нагрузок в цикле может регулироваться винтовыми...

Номер патента: 1516820

Опубликовано: 23.10.1989

Автор: Лодус

МПК: G01M 7/00, G01N 3/34

Метки: баллистический, копер, маятниковый

...вращения маятников 4 и 5 в виде зубчатой пары 9. Копер снабжен также дополнительной парой оснащенных ударником 10 маятников 11 и 12, каждый из которых установлен на оси 13 вращения маятника 4 или 5 первой пары с возможностью соударения с ним, фиксатором 14 для соединения между собой маятников 4, 5 и 11, 1.2 первой и дополнительной пары и синхронизатором 15 вращения дополнительной пары маятников 11 и 12.Копер работает следующим образом.После достижения ротором 2 заданной скорости вращения фиксатором 8 освобождают маятники 4 и 5, которые совместно с закрепленными на них маятниками 11 и 12 под действием центробежных сил симметрично эа счет син. хронизатора начинают двигаться навстречу друг другу При их соударении на испытуемых образцах 7...

Номер патента: 1516864

Опубликовано: 23.10.1989

Авторы: Мусалимов, Соханев, Шиянов

МПК: G01N 3/34

Метки: гибких, изгиб, испытаний, образцов, циклический

...Первые две пары поворачиваются в противоположных направлениях, а последняя в одном направлении. За один полный оборот шкива 4 колеса 6-9 совершают . один цикл качательного вращения. Валы одной иэ пар колес через надетые на них съемные зажимы 18 и 19 и кар" данные валы 16 и 17 передают на валы 11 и 12 узла создания изгиба кача" тельное вращение той же амплитуды, при этом захваты 13 и 14 с образцом 15 циклически поворачиваются на одинаковые углы в одном или противоположном направлениях в зависимости от того, на валах какой из пар зубчатых колес 7, 8 и 9 установлены съемные зажимы 18 и 19. При циклическом повороте концов образца 15 в противоложных направлениях на один и тот же угол образец 15 испытывает симметричные циклы изгиба, при...

Номер патента: 1516865

Опубликовано: 23.10.1989

Автор: Лодус

МПК: G01N 3/34

Метки: группы, испытаний, образцов, усталостных

...на нейзахватами 4 и 5 с образцами 6-9 иупорами 10. Упоры 1 О вовлекают вовращение направляющие 13, При определенном положении платформы 3 толкатель 14, вращающийся совместно свалом 2, набегает на выступ 12 на 30 35 40 45 50 55 невращающейся платформе 11, отчегоплатформа 11 смещается в осевом направлении и поджимает упоры 10 к поверхности платформы 3. Упоры 10 приходят по вращение и скручивают образцы 6-9. Вращение упоров 10 междуплатформой 3 и платформой 11 замедляет угловое перемещение упоров вдвоепо отношению к скорости вала 2, врезультате пассивные захваты 4 опережают в угловом движении захваты 5и происходит изгиб образцов 6-9. Присходе толкателя 14 с кулачка 12 усилие, обеспечивающее трение междуупорами 10 и платформами 3 и 11,...

Номер патента: 1516866

Опубликовано: 23.10.1989

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, прочность

...кинематически связанного с роликом 12. Вес грузов 7 и 12 подобран так, что момент вращения на мень-. шем плече 6 превышает момент вращения на большем плече 8 при наименьшеи расстоянии между грузом 7 и опорой 5,Установка работает следующим образом.Для испытаний в режиме повторных ударных нагружений включают привод механизма 9 нагружения, вращают ось рейки 10. При вращении рейки 10 груз 7 вращается в плоскости поворота плеча 8 рычага и в положении, когдаФ груз 7 приближается к опоре 5, момент на плечо 6 рычага 4, создаваемый роликом 12, превышает момент, создаваемый грузом 7 плечо 6 рычага пово 3рачивается против часовой стрелки, образец 4 раэгружается полностью. При дальнейшем повороте рейки 10 момент на большом плече 8 возрастает,...

Номер патента: 1516867

Опубликовано: 23.10.1989

Авторы: Ган, Демидов, Кишенин, Пинигин, Тимошенко

МПК: G01N 3/34

Метки: испытания, стенд, упругих, элементов

...и с входом слива источника 15 гидропитания через соответствующий предохранительный клапан 18(на фиг, 3 показан один гидроцилиндри его соответствующие связи с источни.ком 15 гидропитания).для контроля нагРузки между краном 16 и клапанами 17 и 18 установ"лен манометр 19.Стенд Работает, следующим образом,Предварительно при включенном источнике 15 гидропитания настраивают55редукционный клапан 17 и предохранительный клапан 18 на давления, соответствующие минимальной и максимальной нагрузкам на соответствующие упругие элементы, Настройка производится при закрытых кранах 16 с контролемпо манометру 19.Открывают краны 16 и приводят вовращение вал 4 электродвигателем 8,Обойма эксцентрикового устройства приводит в возвратно-поступатель"ные...
