G01N 3/34 — механическим способом например ударами молотка

Номер патента: 1640599

Опубликовано: 07.04.1991

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, усталость

...образца при двухконсольном изгибе включают привод 6, вращающий шестерню 8 с консольным захватом 3, в котором закреплен образец 5,и зкСцентрик 9, нагружающий образецизгибом. Для испытания вращающегосяобразца при двухкансольном изгибес кручением кроме привода б включаютпривод 11, который перемещает зубчатые колеса 7 и 10 в осевом направлении, что вызывает поворот шестерни 12относительно шестерни Я и, следовательно, закручивание образца. 1 ил. беэ возможности вращения относитель-. но аси шестерен. Предотвращение взаимного поворота захватов 3 и 4 относительно шестерен 8 и 12 обеспечивается йиксатором 16, установленным на консольных захватах 3 и 4. Центральный захват 2 выполнен в виде штока 17 са сферическим шарниром 18 и...

Номер патента: 1640600

Опубликовано: 07.04.1991

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, напряженном, образцов, сложном, состоянии, усталость

...7 и 8 с возможностью вращения в плоскости, перпендикулярной осям валов 3 и 4 двигателей 1 и 2, колесом 14 со ступицей 15, на которой закреплен пассивный захват 11, и опорой 16 для образца 13, закрепленной на втором конце второго рычага 7,Колесо 14 установлено в кольце 17, относительно которого оно может вращаться. Приспособления 5 и 6 выполнены в виде винтовых приводов,Установка для испытания на усталость образцов при сложном напряженном состоянии работает следующим образом.Включают двигатели 1 и 2 и подают ток в электромагнитную катушку 9, Разное направление и величина крутящих моментов на валах 3 и 4 двигателей 1 и 2 приводит во вращение колесо 14 с образцом 13. За счет перемещений электромагнитной катушки 9 относительно якоря 10 при...

Номер патента: 1642311

Опубликовано: 15.04.1991

Автор: Лодус

МПК: G01N 3/34

Метки: динамических, испытаний, образцов, стенд

...11, установленными перпендикулярно оси трубы2,. источников тока (не показаны), регуляторов 12 тока в виде реостатов,подвижные контакты 13 которых связаны с грузами 10. В конце трубы уста-40новлена наковальня 14,Стенд работает следующим образом.Включают привод 7 маховика 6 и разгоняют его до заданной скорости вращения, С помощью приспособления 9поджимают штангу 8 к поверхности маховика 6, в результате чего штанга 8с захватами 3, 4 и образцом 5 перемещается по направляющей трубе 2. Зах-,ват 4 поочередно соударяется с грузами 10, В момент соударения на образце 5 создается осевая ударная нагрузка, Грузы 1 О перемещаются вместе .с образцом 5 и перемещают подвижныеконтакты 13 регуляторов 12 тока., отчего изменяется сила магнитного...

Номер патента: 1647361

Опубликовано: 07.05.1991

Авторы: Кузьмин, Кучин

МПК: G01N 3/34

Метки: испытания, кусковых, прочность

...4 посредством гибкой связи 5 и бло ков 6 кинематически связан с платформой 7 крышки 3, установленной на направляющих стержнях 8 и подпружиненной с помощью пружин 9. На основании 1 установлена загрузочная воронка 10 с входной трубой 11, которая соединяется с внутренней полостью барабана 2 через отверстие в торцовой стенке.Устройство работает следующим образом. В исходном положении люк закрыт крышкой 3 (положениена фиг,З). Включается привод вращения барабана 2, который разгоняется до необходимой скорости. Затем через воронку 10 и входную трубу 11 в барабан 2 загружается проба испытуемого материала, После того как барабан 2 совершает необходимое по программе испытаний количество оборотов, включается привод 4, в результате чего...

Номер патента: 1647362

Опубликовано: 07.05.1991

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, образцов, усталостных, центробежная

...с рамкой червяка 12, ось которого перпендикулярна оси рамки 11, двух посаженных на одну ось червячных колес, одно из которых (13) находится в зацеплении с червяком 12, а другое(не показано) находится в зацеплении с червяком 4, эксцентрика 14 с пальцем 15 на его торце, который размещен в рамке 11 и электродвигателя 16.Привод поступательного перемещения выполнен в виде неподвижного в осевом направлении колеса 17, соединенного с хвостовиком 5 скользящей в его пазу 6 шпонкой 18, находящегося в зацеплении с ним другого колеса 19, посаженного на вал электродвигателя 20,Установка работает следующим образом.Включают привод 3 и приводят во вращение платформу 2. Включают электродвигатель 16 и посредством эксцентрика 14 в осевом...

Номер патента: 1652880

Опубликовано: 30.05.1991

Авторы: Коврова, Селихов, Фетисова

МПК: G01N 3/34

Метки: изгибе, испытания, нагружении, осевом, статическом, усталость

...осевое резьбовое отверстие25, .образующее с резьбовой нарезкой24 оси 13 рбзьбовую пару, а глухиеотверстия 26, в которых размещенынаправляющие 22 и 23 и оси которыхпараллельны оси резьбового отверстия25.15Установка работает следующим образом,Образец 2 закрепляют в зажимах8 и 9. Установкой груза 7 на подвеску 6 производят нагружение образца 2чистым изгибом. При помощи гайки 20сжимают пружину 19, нагружая тем самым образец 2 растягивающей статической нагрузкой, после чего образец 2приводят во вращение с помощью приводного,цвигателя 16.В процессе испытаний из-за прогибаобразца 2 шпиндели ведущий 10 и ведомый 11 поворачиваются в шарнирах,расстояние между которыми фиксировано на основании 1. Поэтому расстояЗОние от опорной поверхности...

Номер патента: 1652881

Опубликовано: 30.05.1991

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, прочность

...на колесе 7 рычаг 10 на консолях 11 и 12которого размещены фиксаторы 13 предназначенные для связи с соответствующими грузами 8 или 9 при ступенчатомнагружении и разгрузке образца, и ме 30ханизм нагружения крутящей нагруэкои,содержащий два сцепленных между собой колеса 14 и 15, первое из которыхустановлено на основании 1 а второепосредством скользящей шнонки 1 б связано с хвостовиком б с обеспечением35их совместного осевого вращения, грузы17 и 18 и несущий элемент в виде рь"чага 19, радиально закрепленного наколесе 14 на консолях 20 и 21 котоЩрого размещены фиксаторы 22, предназначенные для обеспечения связи ссоответствующими грузами 17 и 18 приступенчатом нагружении и разгрузкеобразца 4 и выполненные, например,электромагнитными. При...

Номер патента: 1652882

Опубликовано: 30.05.1991

Автор: Лодус

МПК: G01N 3/34

Метки: изгибе, испытания, образцов, усталость

...для соединения платформы12 с одной из кулис 8 или 9 соответ-,ственно, Положение стойки 2 на основании 1 регулируется винтом 18.Положение пассивного захвата 3 настойке 2 регулируется винтом 19. Ку-лиса 8 перемещается по горизонтальным направляющим 20, кулиса 9 - повертикальным направляющим 21, Захват 13 установлен на шаровой опоре22. Фиксаторы 14-17 выполнены электромагнитными. Переключение электромагнитом осуществляется с пультауправления, Палец 6 размещен одновременно в пазах 10 и 11,Установка работает следующим образом.Устанавливают образец 4 в захват 3 и 13 и вращением винта 19 смещают захват 3 в положение, соответствующее заданной начальной деформации изгиба образца . 4. Включают одну пару фиксаторов, например 14 и 15, и...

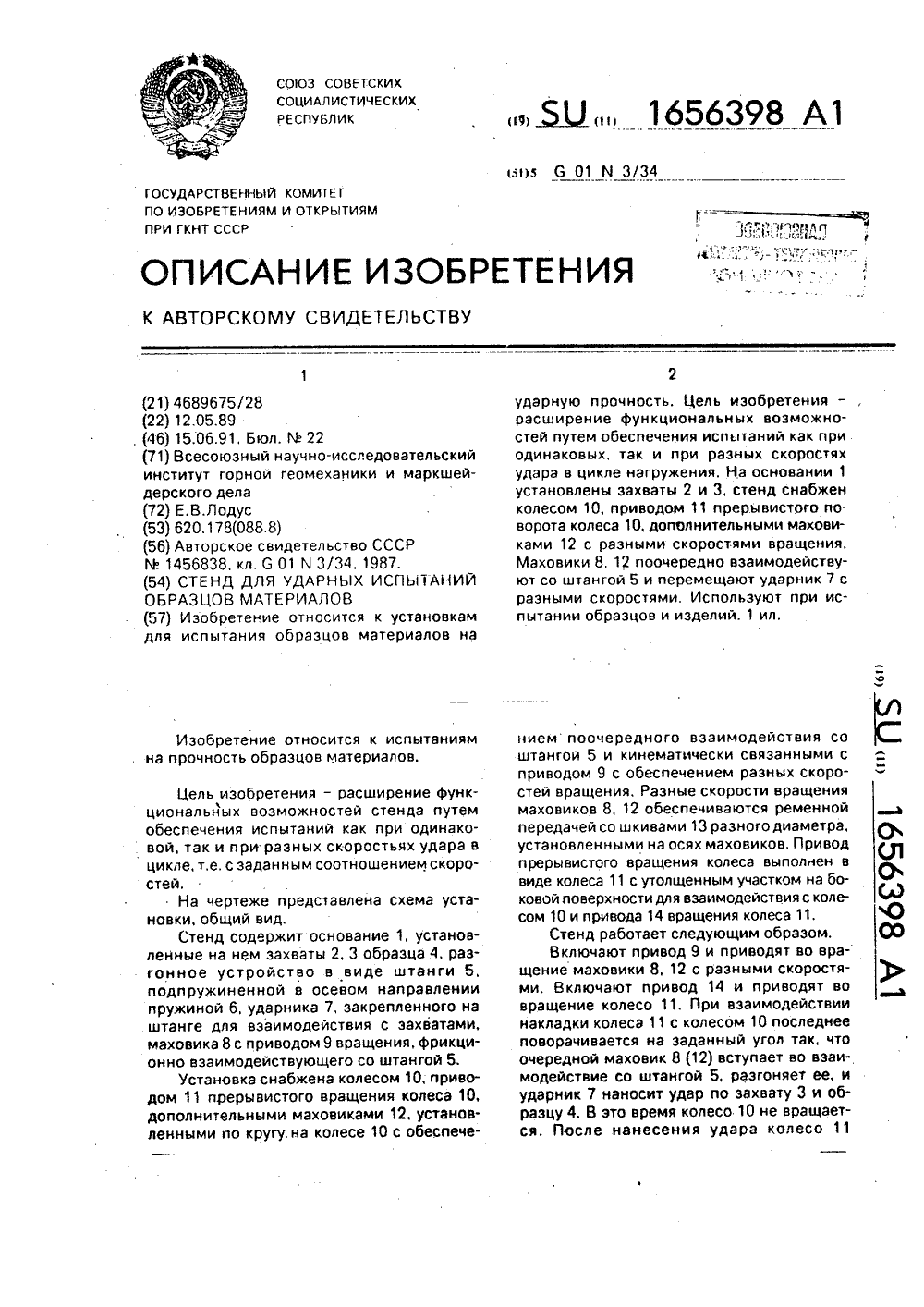

Номер патента: 1656398

Опубликовано: 15.06.1991

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, образцов, стенд, ударных

...разными скоростями. Используют при испытании образцов и изделий, 1 ил. нием поочередного взаимодействия со штангой 5 и кинематически связанными с приводом 9 с обеспечением разных скоростей вращения. Разные скорости вращения маховиков 8, 12 обеспечиваются ременной передачей со шкивами 13 разного диаметра, установленными на осях маховиков, Привод прерывистого вращения колеса выполнен в виде колеса 11 с утолщенным участком на боковой поверхности для взаимодействия с колесом 10 и привода 14 вращения колеса 11,Стенд работает следующим образом.Включают привод 9 и приводят во вращение маховики 8, 12 с разными скоростями. Включают привод 14 и приводят во вращение колесо 11. При взаимодействии накладки колеса 11 с колесом 10 последнее...

Номер патента: 1656399

Опубликовано: 15.06.1991

Авторы: Буянов, Коротаев, Мошев, Николаев, Огарков, Прокофьев, Рожин, Русов, Сидельников, Цылев

МПК: G01N 3/34

Метки: валов, испытаний, резонансных, стенд, торсионных

...торсионных валов 1, 2 и пои достижении определенного угла их закрутки момент сопротивления сначала40 45 55 сравнивается с электромагнитным моментом, а затем и превосходит электромагнитный момент по величине. При этом маховик 9 начинает поворот в противоположном направлении, т.е. против часовой стрелки. Блок 22 опознавания направления вращения реагирует на последовательность переключения фотодатчиков и как только эта последовательность переключения изменяется на противоположную, блок 22 выдает команду блоку 26 длительности направления на подключение посредством реверсивного переключающего устройства 27 трехфазных обмоток 14, 15 дуговых индукторов 12, 13 к генератору 28 переменного тока.с противоположной, по отношению к...

Номер патента: 1668912

Опубликовано: 07.08.1991

Автор: Лодус

МПК: G01N 3/34

Метки: изгиб, испытания, образцов

...опорами 5,Установка снабжена двумя дополни тельными колесами 9 и 10, установленными, соосно сцепленным колесами 2 и 3, шестернями 11 по числу Опор 5, устэнОВленными насцепленных КОВесэх 2 и 3 и связанными сдопзлнительнйми кОлесзми 9 й 1 О, фиксзтОрами 12 поворота дополнительных колес 9и Я и фиксаторами 13 для обеспечения со,Вместного Вращения дополнительных колес .и и 10 СО сцепленными кОлесами 2 и 3,Опоры 5 эхсцВнтрично устэнОВлены нз шеШток 8 подпружинен пружиной 14 или 30приг.Р/жен грузом 15, Фиксаторы 12 Выполнень; В Виде ТОргозэ поворота колес 9 и 10атно,:,"ельйо рамы 1, Фиксаторц 13 обес,. Печиаэют соединение колес 2, 9 и 3, 10 с,возможностью совместного врзгцения и вы1 нвнц элетчомзгитными, Образец 7 ус. дновлгэ годглэлке 18...

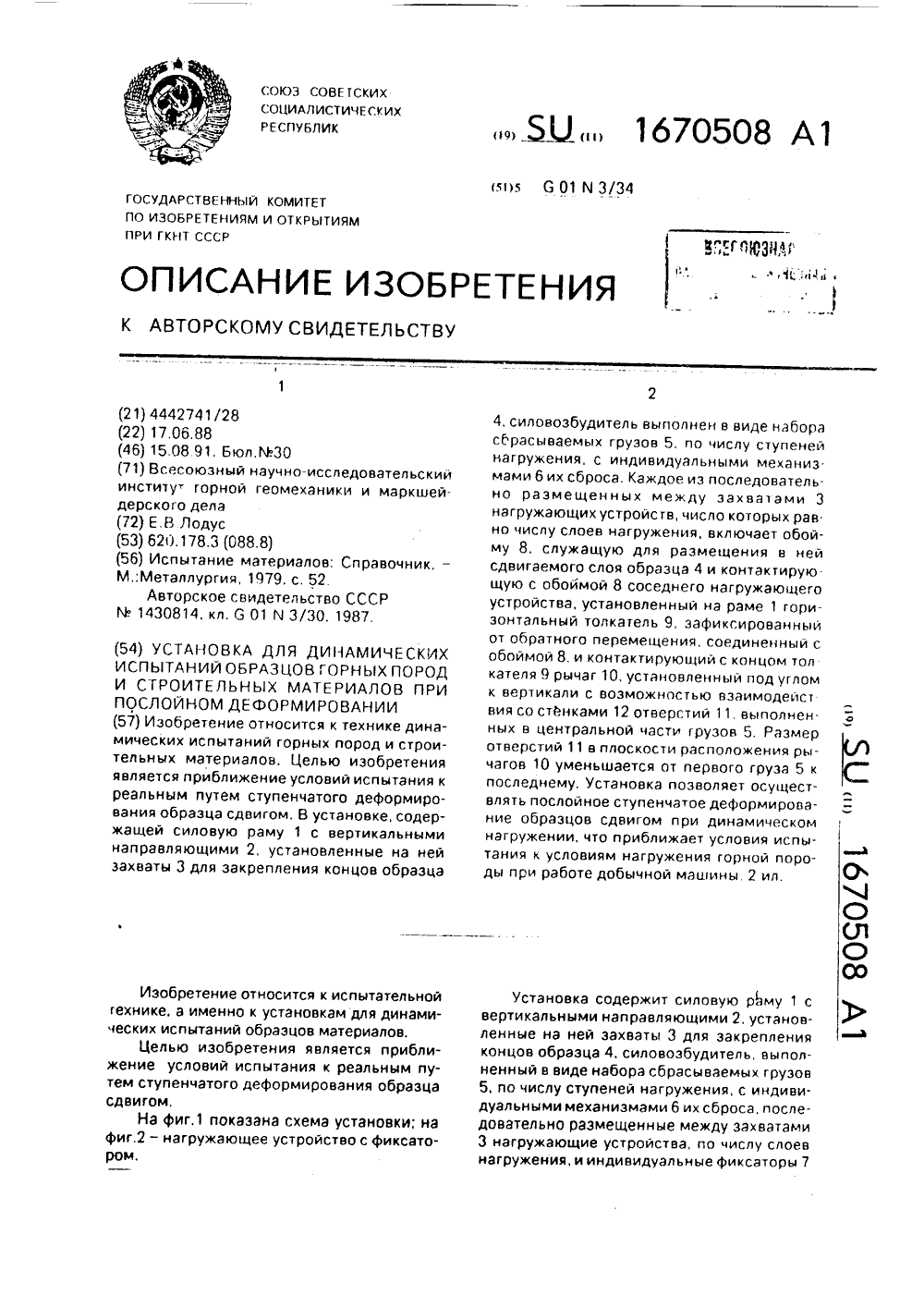

Номер патента: 1670508

Опубликовано: 15.08.1991

Автор: Лодус

МПК: G01N 3/34

Метки: горных, деформировании, динамическх, испытаний, образцов, пород, послойном, строительных

...перемещения, В средней части каждого из сбрасываемых грузов 5 выполнено отверстие 11, стенки 12 которого служат для взаимодействия с рычагами 10, причем размер отверстий в плоскости расположения рычагов 10 уменьшается от первого сбрасываемого груза 5 к последнему, Фиксаторы 7 выполнены в виде подпружиненных клиньев 13, взаимодействующих с опорами 14, закрепленными на толкателях 9 нагружающих устройств.Установка работает следующим образом.После закрепления образца 4 в захватах 3 установки включают индивидуальный механизм б сброса первого из набора грузов 5, Груз 5 скользит по направляющей 2, при этом стенка 12 отверстия 11 груза 5 вступает во взаимодействие с рычагом 10 первого нагружающего устройства, Нагрузка от рычага 10 через...

Номер патента: 1670509

Опубликовано: 15.08.1991

Автор: Лодус

МПК: G01N 3/34

Метки: группы, испытания, образцов, прочность

...Ужгород, ул.Гагарина, 101 Изобретение относится к испытательной технике, в частности к установкам для испытания образцов материалов, в том числе горных пород на прочность при усталостном нагружении.Цель изобретения - расширение функциональных возможностей путем испытаний не только при одноцикловом, но и при двухцикловом нагружении,На чертеже представлена схема установки, общий вид.Установка содержит корпус 1 с емкостью 2 для ПАВ, размещенный в корпусе вал 3 с приводом вращения 4, пару шайб 5 и 6, размещенных на валу, пары соосных захватов 7 и 8 для образцов 9, связанных с соответствующими шайбами, и механизм изменения угла наклона шаиб включающий рычаг 10, связанный с одной иэ шайб 6Установка снабжена кривошипом 11, установленным соосно...

Номер патента: 1670510

Опубликовано: 15.08.1991

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, центробежная

...работает следующим образом,Для испытаний при осевом нагружениификсатором соединяют диск 4 и кольцо 5.Для испытаний при осевых ударных нагружениях без действия массовых сил поочередно включат электромагниты 15 и 16, врезультате чего грузы 12 и 13 поочередновзаимодействуют с магнитами, перемещают захваты 9 и 10 с образцом 11 и приконтакте с ограничителеьо 14 нагружают образец ударными растягивающими нагрузками, прикладываемыми к разным торцамобразца.Для испытаний при действии массовыхсил включают привод 3 и приводят во вращение платформу, что приводит к нагружению образца массовыми осевыми силами иусилием со стороны центробежных грузов12 и 13. Включая электромагниты 15 и 16 вмоменты, когда ось направляющей 8 совпаДЭет с...

Номер патента: 1670511

Опубликовано: 15.08.1991

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, центробежная

...ней захваты 5 и 6 образца 7, центробежный груз 8, упоры 9 - 12 с профильной поверхностью для взаимодействия с грузом 8. Упоры установлены на стержнях 13, на корпусе с возможностью перемещения вдоль стержней при помощи электромагнитов 14. Стержни с упорами установлены по окружности вокруг оси вращения платформы, Груз 8 соединен с захватом 5 при помощи пружины 16. Упоры подпружинены относительно электромагнитов пружинами 17.Установка работает следующим образом. Привод 3 приводит вовращение платформу 2 с направляющей 4. При этом центробежный груз 8 создает растягивающую нагрузку на заданном участке образца. При взаимодействиях груза 8 с упорами 9 - 12 рроисходит частичная или полная разгрузка образца. При выключении магнитов 14 пружины 11...

Номер патента: 1670512

Опубликовано: 15.08.1991

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, образцов, ударных, центробежная

...и пружины 23 соединена с бараном 24, установленным на оси маятника 10. Надругом конце тяги закреплена планка 25, с которой взаимодействуют фиксаторы 16 и 17. Фиксаторы 12 - 14 выполнены в виде электромагнитов, Фиксатор 20 также является электромагнитным и представляет собой подпружиненный якорь, размещенный в катушке 26 и взаимодействующий с сектором 27 зубчатого колеса, закрепленным на корпусе. Приспособление для выведеления маятника сиз положения равновесия выполнено в виде лебедки 19 с тягой 28 и электромагнитным замком 29. Направляющая 8 представляет собой желоб, вдоль которого перемещаются грузы,Установка работает следующим образом.Для испытаний при нагружении образца нагрузками с затухающей амплитудой колебаний с приложением...

Номер патента: 1672291

Опубликовано: 23.08.1991

Автор: Лодус

МПК: G01N 3/34

Метки: длинномерных, испытаний, образцов, усталостных

...3 и 4 со стороны контакта с элементами 9 и 15 имеют площадки, по которым осуществляется фрикционное взаимодействие с утолщенными участками 10,Установка работает следующим образом.Для испытаний при многопиковом циклическом нагружении с чередованием растягивающих и сжимающих нагрузок включают привод 8 и приводят во вращение ролики 6 с гибкими элементами 9 и 15 и кулачок 12 механизма циклического перемещения, При этом утолщенные участки 10 перемещаются между опорами 14 и захватами 3 и 4 и за счет трения стремятся сместить поочередно захваты вдоль направляющих 2. Происходит нагружение участков образца, При этом, если кулачок 12 поджимает упор 13 к захвату 4, то на образце 5 создается сжимающая нагрузка, а если ограничитель 11 удерживает...

Номер патента: 1672292

Опубликовано: 23.08.1991

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, сдвигом, сжатие

...балки 5 и б, параллельные плоскости основания 1 и связанные своими концами с зубчатым колесом 4, первая с образованием зубчатого зацепления, вторая с помощью оси 7, закрепленной на торце колеса 4:ерпендикулярно его оси и параллельно винту 2, две пары неподвижно установленных на свободных концах соответствующих балок 5 и б электромагнитных катушек 8, 9 и 10, 11, установленные между ними с воэможностью перемещения вдоль соответствующих балок 5 и 6 грузы 12 и 13, установленный на первой балке 5 соосно с пассивным захватом 3 активный захват 14 образца 15 и механизм возвратно-вращательного движения второй балки 6 вокруг оси 7, выполненный в виде последовательно соединенных привода 16, эксцентрика 17 и червячной передачи, которая винтом 18...

Номер патента: 1672293

Опубликовано: 23.08.1991

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, механических, нагружении, образцов, циклическом

...величине среднего значения циклической нагрузки, но и при ее ступенчатом изменении,На чертеже изображена схема предлагаемой установки,Установка содержит основание 1 с направляющей 2, размещенные в направляющей пассивный захват 3 образца 4, закрепленный на основании, активный захват 5, предназначенный для закрепления на образце 4, связанную с активным захватом 5 траверсу 6, инерционный груз 7, пружину 8. соединяющую траверсу б с грузом 7, и толкатель 9, связанный с грузом 7 и выполненный в виде зубчатой рейки.Установка содержит также размещенные в направляющей 2 два ползуна 10 и 11 с электромагнитными фиксаторами их на толкателе 9, каждый из которых выполнен в виде установленных на соответствующем ползуне электромагнитной катушки 12 и...

Номер патента: 1677583

Опубликовано: 15.09.1991

Авторы: Захаров, Крапчин, Нежданов

МПК: G01N 3/34

Метки: балок, выносливость, испытаний, стенд

...11 и 12поворота испытуемых балок 3, каждый из 30которых выполнен в виде двух расположенных вогнутыми поверхностями навстречуодна другой изогнутых пластин 13, один изконцов каждой из которых соединен с соответствующим ригелем 4 или 5, а другой 35предназначен для соединения с испытуемой балкой 3, регулировочного элемента 14для изменения кривизны пластин 13 и фиксирующего стержня 15, один конец которого соединен с соответствующим ригелем 4 40или 5, а другой предназначен для связи ссоответствующей балкой 3, Изогнутые пластины 13 и фиксирующий стержень 15 обраэуют треугольный контур со стенками балок 3, 45 балок 3. С помощью пар подпружиненных и жестких тяг 6 и 7 подвешивают поперечные ригели 5, на которые через центрирующие шарниры 19...

Номер патента: 1677584

Опубликовано: 15.09.1991

Авторы: Пичхадзе, Сысоев

МПК: G01N 3/34

Метки: испытаний, усталость

...Москва,Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к испытательной технике, а именно к установкам для испытаний на усталость при изгибе образцов или натурных деталей, например резцов горных машин,Цель изобретения - повышение точности задания нагрузки при нагружении образца в нескольких направлениях путем обеспечения независимой регулировки действующих усилий.На чертеже изображена предлагаемая установка, общий вид,Установка содержит основание 1, захват 2 для консольного закрепления образца 3, упругий рычаг 4 первого рода, опору 5, связанную с рычагом посредством сферического шарнира б, эксцентрик 7 с приводом 8, взаимодействующий с эксцентриком 7 толкатель,...

Номер патента: 1679264

Опубликовано: 23.09.1991

Автор: Лодус

МПК: G01N 3/34

Метки: динамических, испытаний, образцов, стенд

...и гибкими тягами 16, связывающими последовательно грузы друг с другом и с активным захватом 7. Грузы 3, 4, 5 установ.- лены на платформе 12. Пассивный захват 16 закреплен на направляющей 2. Колеса 10, 14 установлены с обеспечением взаимодействия с направляющей 2 и с платформой 12.Стенд работает следующим образом, Для нагружения образцов осевыми сжимающими ступенчато нарастающими ударными нагрузками и инерционным усилием включают привод 9 и приводят в контакт колесо 10 с направляющей 2 с помощью средства 11. Направляющая приводится в движение против часовой стрелки и захват 7 взаимодействует с грузами 3, 4, 5, что обеспечивает ступенчатое, нагружение образца ударной нагрузкой сжатия и инерционной нагрузкой за счет кругового...

Номер патента: 1679265

Опубликовано: 23.09.1991

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, образцов, стенд, ударных

...приводов, 2 ил. муфтой 16 для связи маховика 14 с приводом 15, Маховик 2 установлен на направляющей 12, а маховики 3 и 14 кинематически связаны с соответствующими направляю- а щей 12 и платформой 13, Плоскости поворо- Ос, та направляющей 12 и вращения 4 платформы 13 взаимно перпендикулярны. В исходное положение штанга 8 возвращается с помощью пружины 16. Ударник состо-. ит из стенок, установленных в разных плоскостях. Стенд работает следующим образом. При выключенных электромагнитных муфтах б, 7, 17 включают приводы 4, 5, 15 и а разгоняют их до заданных скоростей вращения, Для нанесения осевого удара перпендикулярно торцовой поверхности обьекта включают муфту 17 и соединяют вал привода 4 с маховиком 2. Маховик 2 перемещает...

Номер патента: 1679266

Опубликовано: 23.09.1991

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образца, усталость

...Второй при-, а од вращения связан с вторым колесом. 1 ром закреплена кулиса 6, Рычаг 14 одним концом при помощи шарнира 15 соединен с а основанием, а другим связан через упругий 0 ь, элемент 16 с первым захватом. Ось захватов . с 2 и 3 расположена в плоскости перемеще ния кулисы, а каждое колесо связано с соответствующим приводом. Корпус 17 подвески и захват 2 соединены шарнирно с; 0 возможностью вращения захвата в корпусеОйй подвески без осевого смещения. Шарнир 5 контактирует с сипоаои пружинай, 18. До.полнительный привод 19 вращения связан с , а вторым захватом 3.Установка работает следующим обра1679266 Формула изобретения Составитель А. Лобановедактор Т. Иванова Техред М.Моргентал ктор М. Максимишине аказ 3204 Тираж 368...

Номер патента: 1682876

Опубликовано: 07.10.1991

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, кручение, образца, стержневого

...магнитами 11 и 12 и перемещают рейки 5 во встречных направлениях, Рейки 5 закручива 5 от колеса 4 с захватами 2 и циклически закручивают участки образца 3, Инерционные грузы 7 при этом располагаются в центральной части направля 5 ощих между толкателями 17, 18. При необходимости образец нагружают осевым усилием посредством винтового нагружателя 16,По истечении заданного числа циклов нагружения определяют работу упругой деформации участков образца, для чего якорь б одного из механизмов соединяют с магнитом 11, якорь соседнего механизма соединяют с магнитом 12, инерционный груз на первом механизме подводят к толкателю 17 и обесточивают магнит 11 этога мсханизма,Происходит упругое восстановление крутящей деформации данного участка,...

Номер патента: 1682877

Опубликовано: 07.10.1991

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, усталость

...перемещения каретки вдоль оси захватов образца.5 Изобретение огас,;ится к испь 1 татс 1 льной технике, к установкам для испытанияобразцов материалов и изделий на усталость при круговом из 1 ибе.Цель изабретенля - расширение функциональных возмоксю:тей установки путемобеспечения испытаний как при независимом, так и при совместном нагружении частей образца,На чертеже пре,сэ валена сссма устанавки, общий вид,Установка соде,эжит основание 1, установленные на нем центральный 2 и тарцсвые 3, 4 захваты для Образца 5, привод 6вращения, соединенный с центральным захватом 2, нагружающий механизм, связанный посредством шарв 1 раз 7 с торцовымизахватами 3, 4 и включаощий эксцентрик 8с пальцем 9,Установка снабжена панкой 10 с про. дольной...

Номер патента: 1682878

Опубликовано: 07.10.1991

Авторы: Марандич, Мор, Муравьев

МПК: G01N 3/34

Метки: испытаний, стенд, усталостных

...связан привод 14,Стенда работает следующим образом, Зубчатые колеса 8 и 9 выводят из зацепления и вращением червячного винта 1 устанавливают эксцентриковую втулку 2 в положение, соотвегс вующее тоебуемому направлению суммарного эксцентриситета тем самым задавая требуе лое среднее иапрякение цикла. Для этого необходимо, чтобы вектор е 1 э е ц вито лситета втулки 2 составлял угол 90 с заданным направлением вектора суммар,ого эксцеитриситета е (фиг. 3). Вращением червячного винта 10 устанавливают нулевой суммарный эксцеитриситет вала 3 и втулки 2, при этом вектор е 2 эксцентриси"ета вада 3 направлен навстречу вектору е ь После этого вводят в зацепление зубчатые колеса 8.и 9 и включают поивод 14. Коромысло 12 начинает совершать,...

Номер патента: 1684621

Опубликовано: 15.10.1991

Автор: Лодус

МПК: G01N 3/34

Метки: действии, испытания, нагрузок, образцов, осевых, усталость

...с хвостовиком 12, который соединен с диском 8 Толкдтель 10 связан с захватом 3 посредством пружинь 13 Натяжение пружины осуществляется гайкой 14.Установка работает следующим образом,Для проведения усталостных игпыта ний с нагрузкой, изменяющейся по синусо идальному закону. включают привод 6 и приноЪят но вращение вдл 7 с дисками 5 и 8 В лючдют электромагнит 11 и сближают лиси 5 и Б до обждтия торцов кольца с няющеися по синусоиддльному закону, приводят во вращение нал 7 включают электромагнит 11 и зажимают кольцо 9 между дисками 5 и 8, толкатель 10 взаимодействует с наружным ободом кольца 9 и посредством пружины нэгружает образец, Для ударных нагружении периодически отключают электромагнит 11, толкатель 10 вместе с кольцом...

Номер патента: 1689792

Опубликовано: 07.11.1991

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, напряженном, сложном, состоянии, усталость

...17. Все фиксаторы 11 - 13 выполнены электромагнитными.1689792 Установка работает следующим образом, Для испытаний при циклическом энакопеременном изгибе включают фиксаторы 13 на обоих толкателях 9, 10 и приводы 15, Кривошипы 14 посредством шатунов синх ронно перемещают толкатели 9, 10, Втулка 6 перемещается возвратно-поступательно симметрично относительно оси пассивных захватов 3, 4 и беэ вращения и посредством захвата 2 производят энакопеременный из гиб образца 5, Для испытаний при знакопостоянном или асимметричном знакопеременном нагружении перемещают толкатели 9, 10 в одно из крайних положений, включают фиксаторы 11, 12 и 15 выключают Фиксаторы 13, При повороте кривошипов 14 на некоторый угол (меньший или равный 180) вновь...
