G01N 3/34 — механическим способом например ударами молотка

Номер патента: 1113709

Опубликовано: 15.09.1984

Авторы: Белоногов, Валентейчик, Гильдеров, Запольский, Коваль, Кузьмин, Кучин, Лубенец, Миллер, Пивен, Плахотнюк, Сербин, Флейшман

МПК: G01N 3/34

Метки: испытания, кусковых, прочность

...13.Однако операции по закрыванию иоткрыванию крышки выполняются вручную (установка крышки, завинчивание20гаек при помощи гаечных ключей ит.д), что не позволяет механизировать процесс испытаний,Наиболее близким к изобретениюпо технической сущности является устройство дпя испытания кусковых материалов на прочность, содержащееоснование, горизонтально установленный на основании с возможностью нравщения вокруг горизонтальнои оси циЗОлиндрический барабан, на обечайкекоторого выполнен люк для загрузкии выгрузки материала пробы с крышкой, и привод вращения барабана.Крышка люка при загрузке и выгрузкепробы перемещается относительно люка З 5в направляющих, параллельных оспбарабана. В рабочем положении крышкалюка устанавливается заподлицо с...

Номер патента: 1114921

Опубликовано: 23.09.1984

Автор: Лодус

МПК: G01N 3/34

Метки: изгибе, испытаний, образцов, усталость

...прикладывать различные по величине нагрузки к различным точкам образца С 23.Известная установка имеет весьма сложную конструкцию и не позволяет 25 создать пилообразный цикл нагружения образца.Целью изобретения является упрощение конструкции, проведение испытаний при пилообразной форме цикла ЗО нагружения и создание двухчастотного режима нагружения. Поставленная цель достигается тем, что в установке для испытаний образ 35 цов на усталость при изгибе, содержащей станину, опоры для установки испытуемого образца, возбудители циклической нагрузки и соединенные с ними элементы для приложения нагрузки к образцу, возбудители циклической нагрузки выполнены в виде двух соосных винтов с приводом их вращения, имеющих противоположные...

Номер патента: 1118896

Опубликовано: 15.10.1984

Авторы: Волков, Михеев

МПК: G01N 3/34

Метки: изгибе, испытания, образцов, растяжении, сжатии, статическом, усталость, циклическом

...испытуемого образца, механизм статического нагружения, взаимодействующий с одним из захватов и механизм циклического изгиба, соединенный с другим захватом посредством устройства для передачи нагрузки, снабжена двумя центробежными вибраторами, механизм циклического изгиба выполнен кривошипным и соединен с обоими захватами, а устройство для передачи нагрузки выполнено в ви- де соединенного с кривошипом регулируемого шатуна, рычага, соединенного одним плечом с шатуном, н взаимодей" ствующего со вторым плечом рычага своей средней частью коромысла, концы которого соединены с захватами при помощи резонаторов, каждый из которьм взаимодействует с соответствующим центробежным выбратором.Вследствие того, что центробежные вибраторы...

Номер патента: 1120215

Опубликовано: 23.10.1984

Авторы: Музыка, Шестопал

МПК: G01N 3/34

Метки: варианты, ее, изгибе, испытания, нагружении, осевом, статическом, усталость, чистом

...основание, устройство длянагружения образца чистым изгибом,зажимы образца, установлеые в шпинделях, корпус первого из которых шар.нирно соединен непосредственно с основанием, а корпус второго устаовлен с возможностью осевого перемеце -ния в гильзе, шарнирно соединенной соснованием, и устройство для статического растяжения, выполеое в виде пружины, опертой а гильзу, игайки для сжатия пружины, которыеразмещены на корпусе второго шпинделя, о т л и ч а ю щ а я с я тем,что, с целью повьшеия точности испытания путем комлесации в рабочемсечении образца момента от действияосевой силы, устройство для агружения образца чистым изгибом выполнено в виде двух стержней, жестко соединенных соответствсо с корпусом первого шпинделя и гильзой и...

Номер патента: 1126836

Опубликовано: 30.11.1984

Авторы: Бранцевич, Золотов, Колесников, Шведовский

МПК: G01N 3/34

Метки: изгибе, испытания, стенд, усталость

...линчидействия нагрузки, вследствие смещения при повороте рычага места соединения его с толкателем,1 во для циклического нагружения включающее рычаг первого рода с грузом на его конце, установленный в направляющих толкателв для воздействия на рычаг и привод возвратно-поступательного перемещения толкателя, и шарнирно связанное с рычагом приспособление для приложения изгибающей нагрузки к испытуемому изделию, опора рычага выполнена подвижной в плоскости поворота рычага в направлении, перпендикулярном линии действия нагрузки, а рычаг связан с толкателем посредством другой опоры, подвижной в той же плоскости и направлении.Благодаря подвижным опорам при повороте рычага не возникают составляющие нагрузки, действующие перпендикулярно...

Номер патента: 1128147

Опубликовано: 07.12.1984

Авторы: Емельянов, Лубенец, Савченков, Шепотько

МПК: G01N 3/34

Метки: балок, испытания, прочность, усталостную

...сложность создания значительных по величине нагрузок, что опре"деляется .прочностными возможностямизубчато-реечной передачи и штанги. 20Наиболее близкой по техническойсущности и достигаемому результатук изобретению является установка.для испытания балок на усталость,содержащая опоры для размещениябалки, нагружающую каретку, выполненную в виде платформы, установленногона ней при помощи опорных элементоввала и закрепленного на последнеммежду опорными элементами колеса,предназначенного для качения по испытуемой балке, и привод возвратнопоступательного перемещения каретки 2,отравляющей, устанавливаемой параллельно испытуемой балке,и предназначенным для качения йо направляющейно крайней мере одним дополнительным.,колесом с соответствующим...

Номер патента: 1132194

Опубликовано: 30.12.1984

Авторы: Дегтярев, Дудин, Летунов, Стокоз, Шульгинов

МПК: G01N 3/34

Метки: испытания, копру, образцов, повторного, повторными, удара, ударами, усталость

...расходуемой на динамический изгиб образца, поскольку часть энергии удара бабы копра будет расходоваться на разгрузку подвижной опоры.Цель изобретения - повышение достоверности получаемых результатов путем поддержания постоянного уровня нагрузки и уменьшения потерь энергии удара на компенсацию статической нагрузки на образце.Указанная цель достигается тем, что согласно способу испытания образцов на усталость повторными ударами, заключающемуся в том, что к образцу, установленному на неподвижных опорах, прикладывают статическую изгибающую нагрузку и нагружают его повторными изгибающими ударами, образец. устанавливают на одну иэ неподвижных опор в центральном сечении и упирают его одним концом в противоположно расположенную вторую...

Номер патента: 1132195

Опубликовано: 30.12.1984

Авторы: Башта, Богинич, Пилькевич, Писаренко

МПК: G01N 3/34

Метки: испытания, листовых, напряженном, плоском, состоянии, усталость

...на усталость при плоском напряженном состоянии, содержащей нагружающее устройство, взаимодействующий с ним упругий кольцевой элемент и соединенные с последним две пары захватов крестообразного образца листового материала, упругий элемент выполнен в виде трех соосно расположенных колец,. крайние из которых связаны между собой и соединены с внутренней стороны с одной парой захватов, а среднее соединено с внутренней стороны с другой парой захватов, нагружающее устройство выполнено в виде двух электромаг-нитных силовозбудителей, установленных во взаимно перпендикулярных наПравлениях, а установка снабжена приспособлениями для передачи нагрузки от силовозбудителей к упругому элементу, одно из которых соединено снаружи со средним кольцом, а...

Номер патента: 1132196

Опубликовано: 30.12.1984

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, кручении, усталость

...сразличной амплитудой, устройствоснабжено средством изменения жесткос г.ти пластины;На фиг. 1 изображена схема уст. -ройства; на фиг. 2 - то же, видсбоку.55Устройство содержит станину 1,пассивный захват 2, выполненный ввиде цилиндра с призматическим осевым отверстием под головку образца 3 изакрепленный одним торцом .на станине1, активный захват 4, выполненный ввиде стакана с призматическим осевымотверстием в днище под другую головку образца 3 и надетый соосно со.стороны открытого торца на пассивныйзахват 2, фиксирующий болт 5 на активном захвате 4, который входит вкольцевую выточку б пассивного захвата 2, обеспечивая только взаимныйповорот захватов 2 и 4, упругуюпластину 7, выполненную с возможностью изменения ее изгибной...

Номер патента: 1136061

Опубликовано: 23.01.1985

Автор: Пожбелко

МПК: G01N 3/34

Метки: испытаний, кручении, образцов, усталость

...на каждом держателе закреплен груз, центральный стержень установлен в подшипни 1 ках и связан с приводом, центральное колесо неподвижно, держатели установлены на платах с возможностью Вращения, при этом один держатель каждой пары связан со счетчиком, закрепленным на плате, другой - с шестерней, взаимодействующей с центральным колесом, при этом проекции грузов на плоскость одной из плат не совпадают.На Фиг. 1 схематически изображена машина для испытания образцов на усталость при кручении, на фиг.2 - сечение А-А на Фиг.1.Иашина для испытания образцов на усталость при кручении содержит привод 1, испытуемые образцы 2, закрепленные с обеих сторон во вращающихся на осях парах держателей 3 и 4, которые расположены между двух параллельных...

Номер патента: 1142769

Опубликовано: 28.02.1985

Авторы: Алексюк, Музыка

МПК: G01N 3/34

Метки: изгибе, испытаний, нагружении, осевом, усталость, чистом

...осевого нагружения.Известна установка для испытанияматериалов на усталость при чистомизгибе и осевом нагружении, содержащая основание, устройство для осевого нагружения образца, устройстводля нагружения образца чистым изгибом, выполненное в виде траверсы иподвески с грузом, приводной двигатель, зажимы для образца, установленные в шпинделях, корпуса которыхшарнирно соединены с основанием, аодин из шпинделей установлен с возможностью осевого перемещения 1 1,Недостатком известной установкиявляется изменение амплитуды изгибного напряжения вследствие действияосевой нагрузки.Наиболее близкой к предлагаемОй по технической сущности является установка для испытаний материалов на усталость при чистом изгибе и осевом нагружении,...

Номер патента: 1155906

Опубликовано: 15.05.1985

Авторы: Герасимов, Николаев, Серков

МПК: G01N 3/34

Метки: испытаний, конструкций, стенд, усталостных

...отверстии диска, жестко насаженного на шпиндель силовозбудителя Г 23. Цель достигается тем, что в стнде для усталостных испьгганий конструкций, содержащем основания,установленные на нем средства длязакрепления испьггуемой конструкциии силовозбудитель и связанное ссиловоэбудителем устройство для передачи нагрузки на испытуемую конструкцию, последнее выполнено в виде предназначенного для жесткогокрепления на испытуемой конструкциикулачка с профилированным отверстием, кривошипа, связанного с силовозбудителем, взаимодействующегос кривошипом шатуна и закрепленногона нем пальца с подвижным роликом,установленным в отверстии кулачкас возможностью качения вдоль егокромки.При таком выполнении устройствадля передачи нагрузки на...

Номер патента: 1155907

Опубликовано: 15.05.1985

Автор: Козлов

МПК: G01N 3/34

Метки: изгибе, испытаний, круговом, образцов, усталость, чистом

...1, соединен.ный с ним шпиндель 2, захваты 3 и 4испытуемого образца 5, установленные нашпйнделе 2, устройство для нагружения об.разца 5 чистым изгибом, включающее рычаг6 с подвешенными к нему грузами 7 и про.фильный кулачок 8 с тарированной пружиной 9, опирающейся на рычаг 6, второй привод 10 шпинделя 2, дифференциальный ме.ханизм 11 с двумя входами 12 и 13 и однимвыходом 14.Первый вход 12 дифференциального механизма 11 соединен с приводом 1, второйвход 13 - с вторым приводом 10, а вы.ход 14 дифференциального механизма 11со шпинделем 2,Второй привод 10 может быть выполненв виде реверсивного электродвигателя с регулируемым числом оборотов или в виде вариатора частоты вращения, соединенного с первым входом 12 дифференциального...

Номер патента: 1165938

Опубликовано: 07.07.1985

Авторы: Ильченко, Логинов, Львов, Малязин, Шканов

МПК: G01N 3/34

Метки: изгибе, испытания, круговом, образцов, усталость

...близкой по техническойсущности к изобретению являетсямашина для испытания образцов на20усталость при круговом изгибе, содержащая основание, ведущий и ведомыйшпиндели с захватами образца, опорышпинделей, жестко установленные наосновании, и устройство для изгибаобразца, включающее непосредственношарнирно соединенные со шпинделямитяги, траверсу, шарнирно связаннуюс тягами, и подвеску с грузом 21,Недостатком известной машины являетсянизкая точность испытанийпри определении циклического коэффициента К интенсивности напряжений,определяемого по формуле лического коэффициента интенсивностинапряжений,Поставленная цель достигается тем,что в машине для испытания образцовна усталость при круговом изгибе, содержащей. основание,...

Номер патента: 1173248

Опубликовано: 15.08.1985

Авторы: Коробкин, Луцков, Штрасгейм, Юруц

МПК: G01N 3/34

Метки: испытания, образцов, перекосом, растяжение-сжатие

...изобретения - повышение точности испытания путем повышенияжесткости устройства.На фиг, 1 изображено устройство, 15вид спереди; на фиг. 2 - то же, видсбоку,Устройство содержит опорные плиты 1, 2, захват 3 образца 4, шарнирно связанный с одной иэ плит 1 2 Опосредством оси 5, механизм длясоздания эксцентриситета нагрузки,шарнирно соединенный с другой плитой 2 и взаимодействующий с вторымзахватом 6 образца 4. Механизм для , 25создания эксцентриситета нагрузкивыполнен в виде прямолинейной на. правляющей 7 с упором 8 и соединенс плитой 2 посредством оси 9. Второй захват 6 выполнен в виде полэуна, размещенного в направляющей 7с возможностью вращения. Устройствоснабжено регулировочной пластиной 10,установленной между торцом захвата 6и упором...

Номер патента: 1180751

Опубликовано: 23.09.1985

Авторы: Иваськевич, Ковчик, Нагирный

МПК: G01N 3/34

Метки: изгибе, испытания, образцов, осевом, сжатии, усталость, циклическом

...- механизм осевого нагружения; на фиг.3 - механизм нагружения изгибающим моментом.Устройство содержит станину 1, установленные на ней механизм вращения (не показан) образца 2, меха- ЗО низм 3 нагружения изгибающим моментом, механизм 4 осевого нагружения, опоры 5 и 6, установленные в них центры 7 и 8 для установки испытуемого образца 2, и силоизмеритель.35Устройство снабжено корпусом 9, скрепленным со станиной 1, в котором размещены силоизмеритель и механизм 4 осевого нагружения, Силоизмеритель включает втулку 10 с фланцами 11 и 12, соединенный с фланцем 12 фланец 13 стакана 14 с дном 15 и размещенные на втулке 10 и стакане 14 тензореэисторы 16-19, соединенные по мостовой схеме, 45Механизм осевого нагружения выполнен в виде...

Номер патента: 1182330

Опубликовано: 30.09.1985

Авторы: Нехорошев, Нижник, Потиченко, Фоменко

МПК: G01N 3/34

Метки: испытания, кручением, резонансный, стенд, торсионов

...стенда.Резонансный стенд для испытания торсионов содержит станину 1, установленные на ней с возможностью вращения инерционные массы 2 и 3, в которых выполнены осевые полости 4 и 5, захваты б и 7 торсиона 8 в виде 20 шлицевых расточек 9 и 10, сообщающиеся с полостями 4 и 5, эластичную камеру 11 для размещения в ней торсиона 8, гибкие трубопроводы 12 и 13 для подвода жидкой рабочей среды 25 в полость 4 инерционной массы 2 и отвода ее из полости 5 инерционной массы 3, возбудитель колебаний, выполненный в виде эксцентрика 14, связанного четырехзвенным механизмом 15 с инерционной массой 3, и привода эксцентрика 14, включающего электродвигатель 16 постоянного тока, и муфту 17, соединяющую электродвигатель 16 и эксцентрик 14.Стенд. работает...

Номер патента: 1185178

Опубликовано: 15.10.1985

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, усталость

...в опоре 5 ось 6 маховика 2, приводимую во вращение электродвигателем 7 с помощью редуктора8, активный захват 9 испытуемогообразца 10, связанный с шатуном 4посредством пружины 11 и шарнирносоединенный со станиной 1, пассивный 25захват 12, рычаг 13, жестко связанный одним концом с пассивным захватом 12 и установленный на оси 14 свозможностью качания в плоскости,проходящий через ось 6 маховика 2, Зодругой конец которого подпружиненотносительно станины 1 пружиной 15,диск 16, жестко связанный с активнымзахватом 9 и установленный с возможностью взаимодействия его боковойповерхности 17 с боковой поверхностью 8 маховика 2,Поджатие пружины 15 регулируетсявинтом 9, Соединение захвата 9 состаниной 1 осуществлено...

Номер патента: 1218317

Опубликовано: 15.03.1986

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, усталость

...1, приспособление для размещения цилиндрического образца 7 в виде кольцевой обкладки 8 перемен 30 ного сечения, контактирующей с внутренней поверхностью кольца 4, и монтажный винт 9. Зазор между обкладкой 8 и диском 3 больше радиуса образца 71 но меньше его диаметра.35Установка работает следующим образом.Монтажным винтом 9 смешают кольцо 4, преодолевая сопротивление пру жин 5 так, чтобы в пространство между обкладкой 8 и диском 3 разместился образец 7. При возвращении винта 9 в исходное состояние образец 7 нагружается пружинами 5 по двум об разующим его цилиндрическим поверхностям. Регуляторами 6 поджимают ЦО 7. Место и длина участка приложения усилия задаются Формой обкладки, 3 ил. 2пружины 5 в соответствии с...

Номер патента: 1218318

Опубликовано: 15.03.1986

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, многообразцовая, резонансных, усталостных

...тягои16 с рычагом 17. Соотношение диаметров звездочек 9 соответствует заданным соотношениям частот нагружения .образцов 6.Установка работает следующим образом,При ослабленных струпцинах 3направляющие втулки 2 взаимно ориенти.руют на основании 1 в соответствии стребуемым взаимным влиянием образцов 6 руководствуясь при этом законом векторного сложения сил. Взаимным вращением захвата 5 и насадки 14вывинчивают насадку 14 из захвата 5,деформируя при этом силовую пружину 13 и задавая тем самым статическую нагрузку на образцах 6, Фиксатор цилиндра 7 устанавливают в положение, соответствующее выбранномурежиму испытаний. При испытании свзаимным силовым влиянием стопор 15поднят над основанием 1, что позволяет цилиндру 7 смешаться в плоскости...

Номер патента: 1224665

Опубликовано: 15.04.1986

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, напряженном, сложном, состоянии, усталость

...9 соединен с устройством для преобразованиянагрузки, выполненным в виде шарнирносоединенного с вторым рычагом 9 посредством оси 10 электромагнитаякорь 12 которого соедйнен с вторымзахватом 1. Рычаги 8 и 9 снабженыбалансировочными противовесами 13и 14. Двигатели 4 и 5 установлены наосновании 15 с возможностью изменениярасстояния между их валами 6 и 7 посредством винтов 16 и 17. Установка работает следующим образом,При подаче электрического токана электромагнит 11, в зависимостиот взаимного расположения электромагнита 11 и якоря 12, к образцу 3 прикладывается растягивающее или сжимающее усилие. Бри,"зключенных двигателях4 и 5, имеющих встречно направленныекрутящие моменты, более мощный двигатель, например 4, приводит во вращение рычаги...

Номер патента: 1226142

Опубликовано: 23.04.1986

Автор: Лодус

МПК: G01N 3/34

Метки: группы, испытаний, образцов, усталостных

...6 вращения, захваты 7 и 8 для образцов 9, расположенные по окружности вокруг шайбы 2, толкатели 10 по числу образцов 9, взаимодействующие с захватами 7 и выступами 3 шайбы. Толкатели 10 одним концом шарнирно посредством осей 11 прикреплены к валу 5, вторым контактируют с силовыми пружинами 12, установленными на раме 13, прикрепленной к валу 5. Толкатели 10 расположены по углу соответственно выступам 3 шайбы 2. Для регулировки поджатия пружин 12 на раме 13 установлены винты 14. 25Установка работает следующим образом.Порядок включения приводов 4 и 6 определяется программой нагружения. Для осуществления индивидуального нагружения каждого образца 9 из группы одновременно испытуемых толкатели 10 с рамой 13 устанавливают так, чтобы...

Номер патента: 1226143

Опубликовано: 23.04.1986

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, повторными, ударами, усталость

...6 захвата 4. В момент удара за счет упругой и остаточной деформации образца 5 между захватом 4 и клиньями 21 образуется зазор, который ликвидируется при перемещении клиньев 21 под действием поджимающих пружин. Это устраняет реализацию энергии упругой деформации образца 5 и отскок грузов 15 и 16 осуществляется под действием только упругих деформаций самих грузов и деталей установки. С момента падения грузов 15 и 16 упор 9 продолжает вращательное движение, не взаимодействует с рамкой 10 до тех пор, пока он не подойдет к стороне 11 рамки 10. Все это время трубы 18 и 19 сохраняют вертикальное положение, а фиксатор 22 стопорит грузы 15 и 16, удерживая груз 15. С момента контакта упора 9 со стороной 11 рейка 13 перемешается в обратном...

Номер патента: 1226144

Опубликовано: 23.04.1986

Авторы: Гашков, Даштиев, Журавлев, Карасик, Кобилев

МПК: G01N 3/34

Метки: гибких, изгибе, испытания, образцов, растяжением, усталость

...образцов при изгибе с растяжением, и является усовершенствованием изобретения по авт. св.1021991.Цель изобретения - приближение условий испытаний к натурным.На чертеже изображено устройство для испытания гибких образцов на усталость при изгибе с растяжением. 1 ОУстройство содержит основание 1, кривошипный механизм 2 возбуждения колебаний, захваты 3 и 4 для крепления в них образца, шток 5, один конец которого связан с механизмом 2 возбуждения колебаний, а5 другой - посредством шарнирнои тяги 6 с захватом 3 и через рычаг 7 с основанием 1, шаблон 8 для задания формы изгиба образца установлен с возможностью возвратно- поступательного движения в плоскости изгиба образца 9 вокруг оси 1 О, приводимой в движение от механизма 2 возбуждения...

Номер патента: 1227980

Опубликовано: 30.04.1986

Автор: Лодус

МПК: G01N 3/34

Метки: гибких, испытания, образцов, усталость

...е относительно оси его вращения, и радиальную канавку 15 надругой торцовой поверхности.Колеса 10-13 взаимодействуют друг35с другом торцовыми поверхностямипосредством . опорных подшипников16-19. В зацеплении с зубчатыми колесами 10-13 находятся установлен 40ные на валу 20 соответствующие шестерни 21-24. Устройство для изгибаобразца 6 включает также нагружающие элементы, установленные междузубчатыми колесами 10-3 каждый из45которых выполнен в виде диска 25-27со сквозным отверстием (не показано) и парой выступов 28 и 29 на еготорцах и подшипника 30, внутреннеекольцо (не показано) которого предназначено для взаимодействия с испытуемымобразцом б,анаружное (не показано)установлено в отверстии соответствующего диска. Один из...

Номер патента: 1231424

Опубликовано: 15.05.1986

Автор: Лодус

МПК: G01N 3/08, G01N 3/34

Метки: испытания, напряженном, образцов, плоском, состоянии

...шестерня 20 вращает шестерню 11, клинья 12 поочередно смещают ведущие клинья 9 и через ведомые клинья 10, захваты 5 и контроб 1231424раэцы б циклически обжимают образец 8 с неодновременным приращением усилий по различным осям иэ-за поочередного смещения пар кличьев 9-10. При этом втулка 4 вместе с клиновыми парами и образцами 6 и 8 под действием площадки 1 смещается в направлении упора 13, застопоренного от вращения шпонкой 23 и диском 24. В результате этого упор 13 равномерно со скоростью движения площадки 1 смещает образец 8 относительно контробразцов 6 при выключенной муфте 16, Включение муфты 16 и разъединение стопора между винтом 15 и гайкой 19 15 приводит к тому, что винт 15 прекращает вращение из-эа контакта с не-...

Номер патента: 1260424

Опубликовано: 30.09.1986

Авторы: Козлов, Мухаметшин, Скалацкий

МПК: D07B 7/16, G01N 3/34

Метки: пробежная

...к ротору 2 и деталей, обеспечивающих положение реборд 10 и 11 и различныи варианты профиля рабочих поверхностей реборд 10 и 11, Например, в конструкции блока может быть предусмотрено перемещение обеих реборд 10 и 24 311 или какой-либо одной из них. Приэтом могут быть реализованы следующиеслучаи: обе реборды смещаются изисходного положения (от основной рабочей плоскости 17) на одинаковоерасстояние (фиг, 3), реборды 10 и 11смещаются на разные расстояния отплоскости, одна из реборд (например,10) остается неподвижной (фиг. 4),на одних блоках 4 неподвижными илисмещаемыми на меньшее расстояние будут левые реборды 10, а на другихблоках - правые реборды 11,Устройство блоков 4 позволяет развести реборды на любую величину бвплоть до В=с 1 И -...

Номер патента: 1278672

Опубликовано: 23.12.1986

Автор: Булучевский

МПК: G01N 3/34

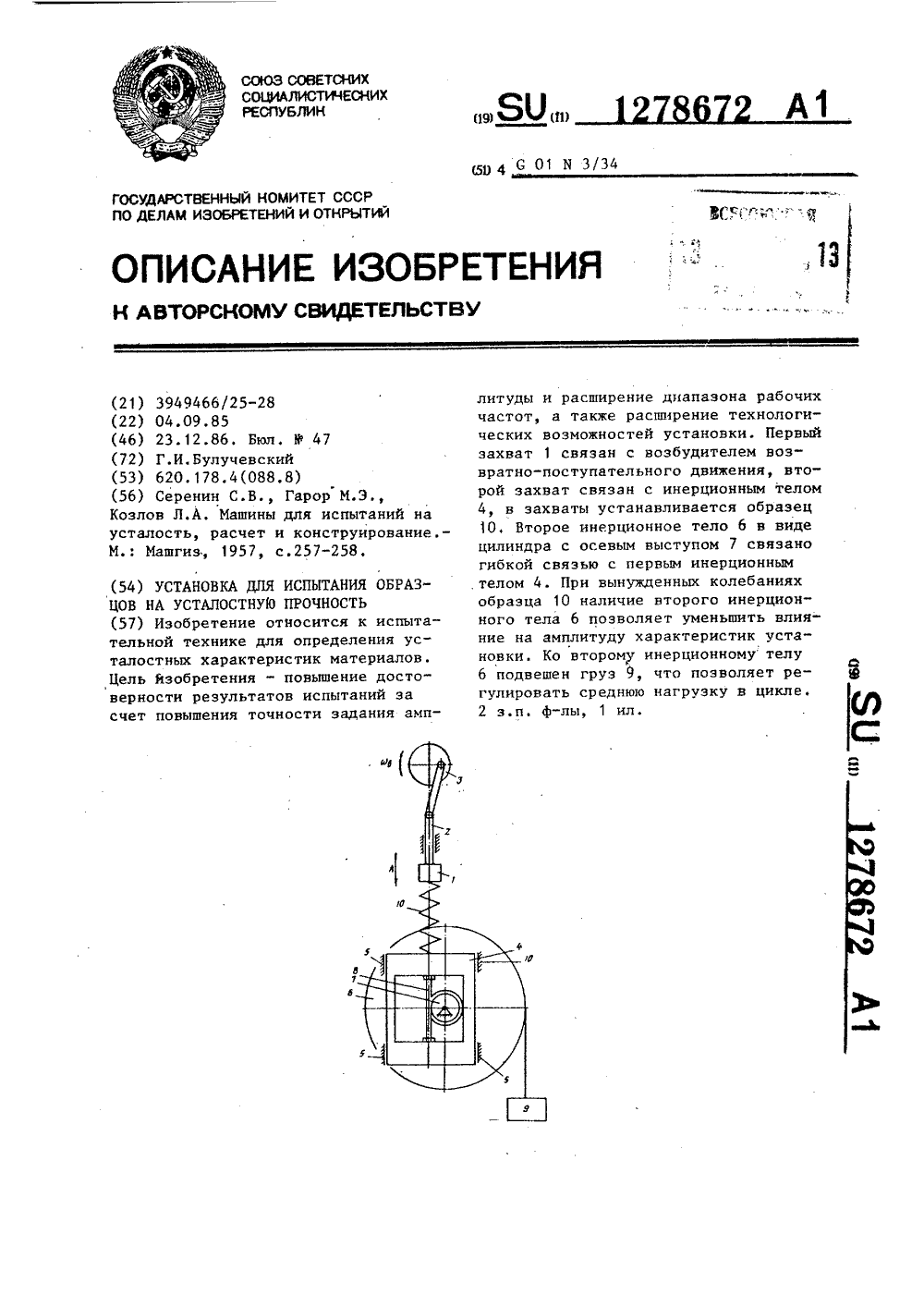

Метки: испытания, образцов, прочность, усталостную

...с первым захватом 1 возбудитель возвратно-поступательного движения, состоящий из ползуна 2 и кривошипа 3.Второй захват (не показан) установлен соосно первому и прикреплен к первому инерционному телу 4, которое установлено.в направляющих 5 с возможностью возвратно-поступательного перемещения. Второе инерционное тело 6 установлено с возможностью вращения вокруг своей оси, выполнено в виде цилиндра с осевым выступом 7 и связано с телом 4 посредством гибкой связи, выполненной в виде намотанного на выступ 7 каната 8, концы которого прикреплены к телу 4. К боковой поверхности тела 6 прикреплен груз 9, образец 10 установлен соосно захватам,Устройство работает следующим образом.Образец 10 устанавливают в захватах и включают возбудитель...

Номер патента: 1286937

Опубликовано: 30.01.1987

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, ударных

...путемповорота колес 11 перед набрасыванием на них цепи 12, Приспособления10 для передачи нагрузки на поверхность образца 6 выполнены,например,в виде клиньев, входящих в отверстия 14 в образце б. Для начальноиориентации трещин, возникающих в образце 6 под действием ударных нагрузок, на поверхности образца 6 выполнены канавки 15, соединяющие по заданной схеме отверстия 14. Для выполнения чередующихся ударов различнойсилы механизм 4 выполнен из наборанескольких кулачков, обеспечивающихразличную высоту подъема сбрасываемого груза 1,Установка работает следующим образом.Включают привод 3 средства дляподъема и сброса груза 1. Кулачокмеханизма 4 поднимает груз до наивысшей точки, определяемой профилем данЗ 5 ного кулачка, после чего груз...

Номер патента: 1286938

Опубликовано: 30.01.1987

Авторы: Емельянов, Лубенец, Чевычелов, Шепотько

МПК: G01N 3/34

Метки: изгибе, испытания, усталость

...образ 50цом 7 и нажимным элементов 13 шатуна 4, коуши 11 профильной пяты 12входят в проушины ударника 9.При вращении эксцентрикового вала 3 шатун 4, поворачиваясь в нажимном элементе 13, перемещается внизи передает изгибающую нагрузку образцу 7 через профильную пяту 12,38 2Под действием нагрузки образец 7 изгибается, коуши 11 профильной пяты 12 свободно опускаются в проушинах ударника 9. Зазор а при этом увеличивается, зазор б уменьшается. При дальнейшем увеличении прогиба образца 7 до величины 6 кронштейн 14, закрепленный на профильной пяте 12, нажимает на подвижный элемент 15 концевого выключателя 16, размыкая тем самым цепь питания силового электромагнита приспособления 5, который обесточивается, и ударник 9 под действием...
