G01N 19/04 — определение адгезионной способности, например изоляционных лент, покрытий

Номер патента: 795157

Опубликовано: 07.09.1981

Авторы: Егоренков, Тишков

МПК: G01N 19/04

Метки: металлополимерного, прочности, разрушения, соединения, характера

...поток,излучаемыйповерхностью соединения при отслаивании, и по нему определяют характерразрушения.На чертеже показана схема устройства для осуществления способа.Устройство содержит размещенныев вакуумной камере (иа чертеже непоказана) электроды 1-3, ионно-оптическую систему 4, секторный электромагнит 5; прйемийк б и самопишущийприбор 7.Способ осущестВляют следующим образом,Иеталлополнмерное соединение 8,представляющее собой подложку с манесенйои иа иее одним из известных способов с помощью адгезива пленкой,устанавливают в вакуумной камере. Кйлеяке прикладывают усилие отслаиваияя,. ао величине которого судят о.Редактор С. Титова Техред А, Бабинец Корректор С. Ше Зак 6780/бб Тираж 907 ВНИИПИ Государственного по...

Номер патента: 864070

Опубликовано: 15.09.1981

Авторы: Бублик, Крейндель, Лебедева

МПК: G01N 19/04

Метки: герметиков, лент, липких, липкости, материалв, нетвердеющих, подобных

...длины образующей соответствующего ролика, адлины окружностей роликов выбираютравными длинам покрытий,На чертеже показана схема устройства для осуществления предлагаемого способа.Устройство содержит раму 1, закрепленные на ней кронштейны 2 и 3,на одних концах которых установленыролики 4 и 5, а на других - противовесы 6 и 7.Сущность способа заключается вследующем.Иа две противоположные поверхности подложки 8 наносят испытуемые покф. рытия 9 к 10 одним из известных способов. Покрытия 9 и 10 на подложку8 наносят иа участке, ширина которого меньше длины образующей соответствующего ролика 4 и 5, при этомдлины окружностей роликов 4 и 5 выбирают равными длинам испытуемыхпокрытий 9 и 10. Подложку 8 с покрытиями 9 и 10 устанавливают между...

Номер патента: 868488

Опубликовано: 30.09.1981

Авторы: Дормидонтов, Педченко

МПК: G01N 19/04

Метки: образец, прочности, соединения

...Н, - глубина проточки.На фиг. 1 изображен предлагаемый образец; на фиг. 2 - узел 1 на фиг.1. Образец состоит из конического стержня 1 охватывающей его обоймы 2 и клеевого слоя 3. На сопряженных поверхностях стержняи обоймы 2 перпендикулярно оси стержня выполнены последовательно расположенные кольцевые проточки 4 и 5 глубиной Н, образованные проточками выступы 6 на стержне 1 располржены напротив проточек 5 в обойме 2. Толщина Н клеевого слоя между стержнем и обоймой меньше проточек.Образец испытывают следующим образом.868488 Образец закрепляют в захватах 7 и 8 испытательной машины (не показана) и прикладывают к нему растягивающую нагрузку до разрушения, Так как клеевой слой 3 расположен в зазоре между стержнем 1 и обоймой 2 и в их...

Номер патента: 868489

Опубликовано: 30.09.1981

Авторы: Котлярова, Ляндо, Ястребов

МПК: G01N 19/04

Метки: изделия, качества, поверхности, подготовки, покрытие

...которую устанавливают между контролируемой поверхностью и грибком.5Способ осуществляют следующим образом.На контролируемую поверхность изделия с нанесенным адгезивом устанав-,ливают прокладку одной из двух ее 10эталонных поверхностей, а на противоположную эталонную поверхность прокладки - грибок с адгезивом. К грибку прикладывают усилие отрыва одним 15из известных способов до разрушения соединения, которое происходитмежду контролируемой поверхностьюизделия и эталонной поверхностьюпрокладки в томслучае, когда качество подготовки поверхности изделияплохое, или между эталонной поверхностью пластины и поверхностью гриб ка, когда качество подготовки поверхности изделия хорошее.3 868489Таким образом, предлагаемый способ о позволяет...

Номер патента: 871044

Опубликовано: 07.10.1981

Автор: Соколов

МПК: G01N 19/04

Метки: прочности, сдвиге

...так как исключена воэмож ность исследования изменения температуры образца в динамике процесса сдвига. плоскость разъема совпаральной плоскостью отвеНа чертеже показанагаемого устройства.Устройство соде подвижную 1 инеподвижную 2 полу с круглым отверстием 3,Подвижная полуформаотносительно неподвижнозом, что их плоскость 4падает с диаметральнойверстия 3,Устройс о работает следующим образом.В отверстии 3 полуформ размещаютиспытуемый образец 5, К подвижной полуформе прикладывают усилие сдвига отпривода 6 дб разрушения образца 5,при этом перемещение подвижной полуформы относительно неподвижной осуществляется по плоскости разъема, асдвиг материала испытуемого образца 5 - по диаметральной плоскости.Выполнение плоскости разъема полуформ,...

Номер патента: 873049

Опубликовано: 15.10.1981

Авторы: Котов, Шнейдман

МПК: G01N 19/04

Метки: адгезионной, основе, покрытия, прочности

...ш ф. тов к разностигеометрических параметров 11;Недостатком способа является ниэЦель изобретения - повышениеточности определения путем учета влияния краевого эффекта при отрывеПоставленная цель достигается тем,что используют штифты, имеющие равные площади контакта с покрытием, норазные периметры.Сущность способа заключается в слдующем,На испытуемое покрытие наклеивают торцами два штифта, например,прямоугольного. сечения, имеющие оав".ные площади контакта с покрытием, норазные периметры. На штифты напевают обоймы, которые прижимают периферийную часть покрытия к основе пос.ле чего прикладывают нагрузку кштиФтам и фиксируют величину усилийотрыва. Адгезионную прочность покрытия определяют по отношению .раз"ности усилий отрыва штифтов к...

Номер патента: 873050

Опубликовано: 15.10.1981

Авторы: Дормидонтов, Педченко

МПК: G01N 19/04

Метки: адгезионной, образца, подготовки, прочности

...в том, что Сущность способа заключаетсяледующем. На поверхность конического стержня наносят адгезив, например клей. Стержень с адгезивом устанавливают в отверстии подложки и выдерживают до начала схватывания адгезива, после чего конический стержень с адгеэивом, находящимся в тугопластическом состоянии, поворачивают вокруг его оси по крайней мере на 15 ф, выравнивая контактирующие с поверхностью стержня и подложки поверхности адгези873050 Составитель М. Свиридов,Редактор И, Касарда Техред Т,Маточка Корректрр М, Демчик Заказ 9019/66 Тираж 910 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5филиал ППП "Патент", гУжгород, ул. Проектная, 4 ва. Выдерживают образец до...

Номер патента: 877410

Опубликовано: 30.10.1981

Авторы: Елисеев, Иванилова, Чамов

МПК: G01N 19/04

Метки: испытании, прочности, сдвиг

...установленную иа ходовом винте 8 привода 7 с воэможностью взаимодействия супором 6, механизм прижатия испытуемого материала к опорной плите 1, выполнрннЫй в виде поршня 11, размещенного в обойме 2, и установленного свозможностью взаимодействия с поршнем 11 на тележке 3 рычага 12 с грузом 13, и регистрирующий прибор 14,связанный с тензодатчиками 10 . Междуопорной плитой 1 и обоймой 2 размещенапластина 15 и нагревательные элементы 16 с регистратором 17 температуры,Устройство работает следующим образом.В обойме 2 размещают испытуемыйматериал 18 и прижимают его с заданной нагрузкой к поверхности пластины15 поршнем 11 путем изменения плеча 15приложения нагрузки за счет перемещения груза 13 по рычагу 12. Испытуемыйматериал 18 и пластину 15...

Номер патента: 877411

Опубликовано: 30.10.1981

Авторы: Амелина, Амельянец, Щукин

МПК: G01N 19/04

Метки: сил, сцепления

...а затем поджимается ко второму образцу. Сила поджима Гп оп ределяется из условия равенства нулю суммы моментов, приложенных к рамке преобразователя 3, по формуле 1 Рх1 1, Я 2 где М - моменты, приложенные к рамке; 1 - момент инерции рамки,60 М-М 2П Ь 0Д 1 +Яр 35 где П - напряжение источника 5, измеряемое вольметром 7 н режимес внутренним запуском;В - сопротивление резистора 2,включенного последонательнос преобразователем 3 в плечомоста;ВР" сопротивление рамки преобразо.вателя 3,где М " момент обусловленный дейЛПстнием тока;М 2 - момент реакции пружины; расстояние от оси нращенлуГ рамки до точки касания образцов, причем экспериментально определенные коэффициенты,константы.В отсутствие контакта между образцами рамка преобразователя 3...

Номер патента: 879410

Опубликовано: 07.11.1981

Авторы: Бондарович, Бутенко, Лакиза

МПК: G01N 19/04

Метки: подложкой, покрытия, прочности, сцепления

...установкина него отрывного элемента происходит неравномерно из-эа отсутствиявыхода продуктов испарения адгезиваи.".-под центральной поверхности отрывного элемента после отвержденияадгеэива по краям,Целью изобретения является повышение точности определения путем обеспечения равномерности отверждения адгезива,Для достижения этой цели используют прокладку иэ пористого материала, которую размещают между покрытием и адгеэивом.Способ осуществляют следующим образом.На поверхность подложки наносятодним иэ известных способов испытуемое гокрытие, На поверхности покрытия размещают прокладку иэ пористогоматериала, ца которую устанавливаютс помощью адгезива отрывной элемент,879410 Составитель В. СвиридовРедактор И. Гохфельд Техред А.Бабинец...

Номер патента: 879411

Опубликовано: 07.11.1981

Авторы: Бублик, Соколов, Чепик

МПК: G01N 19/04

Метки: подложкой, покрытия, прочности, сцепления

...схема устройстваУстройс 1 установленну3 для разм оповорота сретке 1 и выполненный в виде вала 4,одним концом связанного со столом 3,и двух цилиндрических шестерен 5, 6находящихся в эаце 1 лении, одна изкоторых - шестерня 5, установлена навтором конце вала 4, привод 7 перемещения каретки, с которым связана втоэая цилиндрическая шестерня 6, и механизм 8 нагружения, ось которого несовпадает с осью вала 4 механизма поворота стола 3.1 ОУстройство работает следующим образом,На поверхности стола 3 устанавливают подложку 9 с испытуемым покрытием 10, На поверхности покрытия 10по всей его площади закрепляют с помощью адгезива отрывные элементы 11.При испытании включают привод 7 перемещения каретки 1, который сообщаетстолу 3...

Номер патента: 888020

Опубликовано: 07.12.1981

Авторы: Косова, Покоев

МПК: G01N 19/04

Метки: подложкой, покрытия, сцепления

...внутреннего трения подложки с покрытием, строят графики зависимостей внутреннего трения от амплитуды колебаний, по которым определяют максимальную разность амплитудных значений внутреннего трения для прямых и обратных колебаний образца и эталона, а по величине этой разности судят о качестве сцепления покрытия с подложкой. Способ осуществляют следующзом.Образец, выполненный из твердой подложки, например, цилиндрической формы с диаметром рабочей части 5 мм, на поверхность которой нанесено покрытие, подвергают испытаниям на внутреннее трение, т. е. возбуждают в образце знакопеременные механические колебания с частотой около 20 Гц и фиксируют параметры внутреннего трения между подложкой и покрытием, По результатам испытаний строят графики...

Номер патента: 890164

Опубликовано: 15.12.1981

Авторы: Авотиньш, Виксне, Калнин, Коробкова

МПК: G01N 19/04

Метки: многослойных, образцов

...Корректор И.Демчик щи щщщю щщ щщщщфЗаказ 10956/67 Тираж 910 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Иосква, Ж, Раушская наб д.4/5 щщщщщ щщщщщщФилиал ППП "Патент", г,ужгород, ул,Проектная, 4 3 8Способ осуществляют следующим об" разом.Слои материала с адгеэивом между ними размещают между нажимными эле" ментами в виде двух параллельных плит с электронагревателями, создающими градиент температуры по ширине плит. Прикладывают к образованной много" слойной структуре сжимающую нагрузку посредством нажимных элементов и при этом протягивают многослойную струк" туру между плитами, Протягивание осуществляют со скоростью, изменяющейся по заданной программе и обеспечивающей при этом различное время...

Номер патента: 894432

Опубликовано: 30.12.1981

Авторы: Виноградов, Лабзина, Роговой, Скрябин, Чаус, Яхонтова

МПК: G01N 1/28, G01N 19/04

Метки: испытания, образец, пенопласта, прочность

...образца происходит следующим образом,В форму 1 укладывают материал 2 сминимальной адгезией к композиционному15 пенопласту (например, глиняная масса).При этом материал занимает часть формы.Затем в него укладывают гранулы 3 заполнителя, а сверху заливают полимерную композицию для получения пенопласта 4. Форму 1 закрывают крышкой 5 и после вспе 2 О нивания пенопласта 4 во всем оставшемсяобъеме формы и его отвердевания крышку 5снимают и вынимают полученный композиционный пенопласт (пенопласт с заполни894432 9 зиг я Сосгавитель Л. Нечипоренко Редактор М. Янович Техред А. Бойкас Корректор У. Г 1 оиомаренко Заказ 11468/64 Тираж 910 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35,...

Номер патента: 894491

Опубликовано: 30.12.1981

Авторы: Гаршин, Лупинович, Орехова

МПК: G01N 19/04

Метки: наполнителя, прочности, связующим, сцепления, частиц

...достижения этой цели наполни" тель в связующем формуют в слой,тол" щина которого составляет 30-70 общей толщины связующего, а нагружение. ЗО Чйуществляют изгиьом со стороны слоя связующего без,наполнителя.Способ осуществляют следующим образом.В связующее, находящееся в жидком состоянии, вводят наполнитель в виде твердых частиц размером от 10 до 100 мкм в количестве от 50 до 150 мас,ч. таким образом, чтобы при их осаждении образовался слой толщиной 30-70 от общей толщины связуюцего.894491 Составитель В.СвиридовРедактор Н.Безродная Техред Е, Харитончик Корректор С,Шекмар Заказ 11471/б 7 Тираж 910 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий . 113035, Москва, Ж, Раушская наб., д. 4/5филиал ППП "Патент",...

Номер патента: 894492

Опубликовано: 30.12.1981

Авторы: Роменский, Хелемский, Цап

МПК: G01N 19/04

Метки: подложкой, покрытия, прочности, сцепления

...механизмомприжатия клеящей пленки к покрытию,выполненным в виде ходового винта,связанного с приводом нагружения,установленной на ходовом винте муФты,закрепленного на муФте кронштейнаи ролика, установленного на кронштей.не с возможностью вращения вокругсвоей оси.НаФиг. 1 показана схема устройст ;Я ва, вид сверху, на Фиг. 2 - схемамеханизма прижатия клеящей пленки,на Фиг. 3 - схема приспособления дл.захвата пленки.Устройство содержит механизм при 25 жатия клеящей пленки к покрытию,выполненный в виде ходового винта 1,установленной на ходовом винте 1 муФты 2, закрепленного на муФте 2 кронштейна 3 и ролика 4,установленного накронштейне 3 с воэможностью вращения17 отслаивается от поверхности покрытия16, в противном случае она отслаивает...

Номер патента: 896517

Опубликовано: 07.01.1982

Авторы: Брук, Завитаева, Коптилин, Савельев

МПК: G01N 19/04

Метки: клеевого, образцов, прочности, соединения, сцепления

...в виде штока 3 и шпильки 4 с наружной резьбой. В дне стакана 1 выполнены сквозное отверстие 5, в котором установлен шток 3 с возможностью взаимодействия одним концом с дном стакана 2, и с наружной стороны - выемка 6 с резьбой, в которой установлена шпилька ч с наружной резьбой с возможностью взаимодействия со вторым концом штока 3.Устройство работает следующим образом.Кольцевой образец, изготовленный из двух одинаковых элементов 7 и 8 с клеевым слоем 9 между ними, размещают между обращенными друг к другу кромками стаканов 1 и 2 при помощи клеевых прослоек 10 и 11, прочность которых выше прочности клеевого слоя 9. Устройство с испытуемым об-раэцом размещают в зоне действия де-. стабилизирующих факторов, например, повышенной температуры,...

Номер патента: 896518

Опубликовано: 07.01.1982

Авторы: Забела, Значков

МПК: G01N 19/04

Метки: образец, прочности, сдвиге, сцепления

...из двух элементов, соединенных между собой клеевым слоем 1 1 ).Наиболее близким к изобретению по .технической сущности и достигаемому результату является образец для определения прочности сцепления при сдвиге, выполненный из прямо" угольных пластин, соединенных вна" хлестку с помощью клеевого слоя 1.2 1.Недостатком указанных образцов яв" ляется низкая точность при определении прочности сцепления из-за наличия концентраторов напряжений в пря" мых углах склеенных элементов.Цель изобретения - повышение точности определения путем устранения концентрации напряжений в клеевом слое. я этои цели склеенны выполнены полукруглы показан предлагаемыйиг, 2 - то же, вид сб896518 Составитель В. СвириТехред М. Тепер жо едактор О рре иянцева Тираж 882...

Номер патента: 896519

Опубликовано: 07.01.1982

Автор: Кузавков

МПК: G01N 19/04

Метки: образец, отслаивании, прочности, сцепления

...другим законам.Трехслойный образец выполнен изслоя 1, толщина которого переменнапо длине образца, и двух слоев 2и 3, расположенных с противоположныхсторон слоя 1, толщина которых постоянна.При изготовлении двухслойного образца на слой 1 переменной. толщиныпо длине наносят слой 2 постояннойтолщины. Слои 1 и 2 подвергают терФормула изобретения Составитель А, КулешоваРедактор О. Персиянцева Техред А. Бабинец Корректор М, Пожо Заказ 11688/32 Тираж 882, ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, )0"35, Раушская наб., д, 4/5 ВВФилиал ППП "Патент", г. Ужгород, ул. Проектная, 4 мическому прессованию до сцепления между собой. При испытании полученный двухслойный образец закрепляют в зажимах...

Номер патента: 903753

Опубликовано: 07.02.1982

Авторы: Белобородов, Заславский, Родионов

МПК: G01N 19/04

Метки: подложкой, покрытия, пористой, прочности, сцепления

...избыточное давление с обеих сто90375 Формула изобретения Составитель В. Свиридов Редактор А. Шандор Техред С. Мигунова Корректор М. ПожоТираж 882 Подписное ВНИИПИ Государственного коМитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, /5Заказ 102/25 филиал ППП "Патент", г. Ужгород, ул. Проект д,рон подложки и выдерживают подложкудо выравнивания давления по всей еетолщине, а перепад давления создаютпутем снижения давления со стороныпокрытия,При этом избыточное давление вы"бирают большим давления когезионного разрушения подложки.Способ осуществляют следующим образом. 1 ОПористую подложку с нанесенным наодну из ее поверхностей испытуемымпокрытием размещают в камере давления таким образом, чтобы...

Номер патента: 905749

Опубликовано: 15.02.1982

Авторы: Бакулина, Нежинов, Степанова

МПК: G01N 19/04

Метки: образец, прочности, соединения

...то, что при приложении растягиваюшей нагрузки к образцу происхоцит разрушение покрытия в зоне стыка оправок без аагезионного отслоения от оправок-поцНецостатком данного образца являе изкая точность опрепеления прочности цепления с попложкой из-за труцностственно в зоне рпзрунн нпя подложки ипокрытия на участках нап поперечнымнадрезом, позволяющих опрецс лять степень пеформации подложки,формула изобретения Образец для опрепеления прочности соединения, выполненный в випе подложки, на одну из поверхностей которой нанесено покрытие, и армирующего стержня, установленного вдоль оси подложкипараллельно покрытию, о т л и ч а ю -щ и й с я тем, что, с целью повышенияточности определения, в подложке со стороны, противоположной покрытию, выполнен...

Номер патента: 905751

Опубликовано: 15.02.1982

Авторы: Беляева, Калиновская, Красневский, Макушок

МПК: G01N 19/04

Метки: прочности

...с армирующими его волокнамиза счет исключения возникновения касательных напряжений в испытуемом образце при создании равномерной нагрузкина всю его поверхность. Способ определения прочности материалов, заключающийся в том, что к образцу материала прикладывают нагрузку и изменяют направление ее действия на образец до разрушения образца, о т л ич а ю ш и й с я тем, что, с целью повышения точности при определении прочности сцепления материала с армируюши- ми его волокнами, используют цилиндрический образец, который размещают между плоскими нагружателями, нагрузку прикладывают при обкатывании образца с постоянным обжатием перпендикулярно армирующим волокнам, изменяют направление обкатывания при повороте образца на 180, а о...

Номер патента: 909630

Опубликовано: 28.02.1982

Авторы: Антонов, Архипов, Сбрижер, Халак

МПК: G01N 19/04

Метки: подложкой, покрытия, прочности, сцепления

...слоем наносят разделительный слой материала, непроницаемого для клея,. Способ осуществляется следующим образом,На подложку наносят испытуемое пористое покрытие одним из известных способов, затем на поверхность покрытия,например газопламенным напылением, наносят разделительный слой не обладактщего текучестью материала, закрывакгщего поры испытуемого пористого покрытия. На поверхность разделительного материала наносят слой клея и устанавливают отрывной элемент. Доводят клей доотверждения, при этом обеспечивают прочность сцепления между испытуемым пськрытием, разделительным слоем материала, клеем и отрывным элементом вышее,чем прочность сцепления между испытуемым покрытием и подложкой. Прикладывают к отрывному элементу нагрузку...

Номер патента: 911244

Опубликовано: 07.03.1982

Авторы: Карелин, Курганов, Лазаренко, Лейтман, Павлов, Тюкалов, Уманский

МПК: G01N 19/04

Метки: прочности

...фиг 1 показана схема устрой.ства для .реализации способаф на ф2 - образец для испытания.Устройство содержит опорную плиту1 с выступами, прижим 2 с направляющим Отверстием и нагружающий элемент 3, размещенный в отверстии при" З 0911244 югВНИИПИ Заказ 1105/26 Тираж 883 пис иал ППП фПатентф, г,ужгород ектная,Способ осуществляется следующимобразом,В образце 4 материала выполняютодним из известных способов по две.,поперечные прорези 5 и 6 и 7 и 8глубиной до заданного слоя материа-, 5лов. для предотвращения изгибающегомоментав образце 4 при испытанияхпрорези 5 и 6 заполняют материалом,например, в виде стержней 9 и 10,большей тВердости, чем твердость 10материала испытуемого образца 4Образец 4 устанавливают на опорную плиту 1 таким...

Номер патента: 911245

Опубликовано: 07.03.1982

Авторы: Гаврилов, Еремина, Лазаренко, Лоскутов

МПК: G01N 19/04

Метки: подложкой, покрытия, прочности, сцепления

...имеет коническуюдля взаимодействия с ифта, а устройство снабой гайкой с конической на;рхностью, установленной. н фта с воэможностью упора со стороны, противопотуемому покрытию.9)1245 Формула изобретения 06/27ное ВНИИПИ Заказ Тираж 883 Под На чертеже изображена схема устройства.Устройство содержит подложку 1 с цилиндрическим отверстием, которое со стороны испытуемого покрытия имеет коническую поверхность 2, установ ленный в отверстии подложки 1 заподлицо с ней штифт, выполненный в виде цилиндрического стержня 3 с резьбой и усеченной конической головкой 4, взаимодействующей с конической 10 поверхностью 2 отверстия в подложке 1, упорную гайку 5 с конической наружной поверхностью, установленную на стержне 3 с возможностью упора в...

Номер патента: 930082

Опубликовано: 23.05.1982

Автор: Синенко

МПК: G01N 19/04

Метки: адгезии, жидкости, поверхности, твердого

...комитета СССРпо делам изобретений и открытий113035, Москва, 3-35, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 наносят капли на его горизонтальнуюповерхность, подводят к ней сверхуисследуемый материал до соприкосновения его поверхности со всемикаплями, отводят его и измеряют площадь отпечатков капель на его поверхности или вес жидкости, образующейотпечатки, по которым судят об адге"зии,Способ осуществляется следующим 10образом,На различные участки несмачиваемой или плохо смачиваемой горизонтальной поверхности твердого материаланапример на пластину из оргстекла,наносят несколько, например десятькапель жидкости с примерным весомпо 80 мг.Капли жидкости такого размераустойчивы и имеют одинаковую высоту. 20Подводят...

Номер патента: 932376

Опубликовано: 30.05.1982

Автор: Мирзоев

МПК: G01N 19/04

Метки: адгезионного, прочности, соединения

...диаметра обоймы 2, установленный на подлом ке 1 внутри обоймы 2, накидные гайки 4 и 5 с отверстиями в донных частях и захваты б и 7 с полусферическими головками. В боковой стенкеобойм 2 выполнено отверстие 8 для 30 заполнения зазора между обоймой 2932376 Формула изобретения 4 Риг.Г Тираж 383 Лодпис ВНИИПИ Заказ 3773 илиал ППП "Пате ул, Проектная, 4 Ужг стаканом 3 и подложкой 1 адгеэивом 9. В основаниях подложки 1 и стакана 3 выполнены резьбовые отверстия для соединения с захватами б и 7.Устройство работает следующим образом. 5В основание подложки 1 ввертывают захват б, устанавливают на коническую поверхность подложки 1 у ее основания цилиндрическую обойму 2 и закрепляют ее со стороны подложки накидной гайкой 4. При этом...

Номер патента: 932377

Опубликовано: 30.05.1982

Авторы: Адаманов, Акимченко, Сац

МПК: G01N 19/04

Метки: качества, металлической, подложкой, покрытия, сцепления, токопроводящего

...3 и 4 соединены с преобразователем б, Для регулирования силы постоянного .10 тока в цепь источника 1 постоянного тока и зондов 2 и 5 цупа включены потенциометр 12 и амперметр 13.Устройство работает следующим образом. 15На поверхности токопроводяцего покрытия 14; нанесенного на металлическую подложку, размецают четыре зонда 2-5 щупа и индуктивный датчик толщины покрытия. К зондам 2 и 5 щупа прикладывают постоянное напряжение от источника 1 постоянного тока и с помощью потенциометра 12 устанавливают силу тока 0,5 А по амперметру 13, а к обмотке 10 ин-, дукционного датчика прикладывают пере менное напряжение от источника 11переменного тока.Рабочий ток, протекая между зондами 2 и 5 щупа, вызывает падение напряжения на поверхности...

Номер патента: 934318

Опубликовано: 07.06.1982

Авторы: Друбецкая, Молдавский, Соколовская, Соколовский

МПК: G01N 19/04

Метки: пленок, подложками, прочности, соединения

...механических напряженийв зоне отрыва, что исключает отрывпленок по узкому участку, расположенному по периметру, и когезионное раз-.рушение.Формула изобретения1, Способ определения прочностисоединения пленок с подложками, заключающийся в том, что две подложки сзакрепленными на их плоских поверхностях пленками соединяют с помощьюнанесенного между поверхностями пленок адгезива, прочность соединениякоторого с пленками выше, чем проц,ность соединения пленок с подложками,и прикладывают к подложкам нормальноеусилие отрыва, по величине которогосудят о прочности соединения пленокс подложками, о т л и ч а ю щ и й с ятем, что, с целью повышения точностиопределения путем создания максимальных механических напряжений в зонеотрыва,...

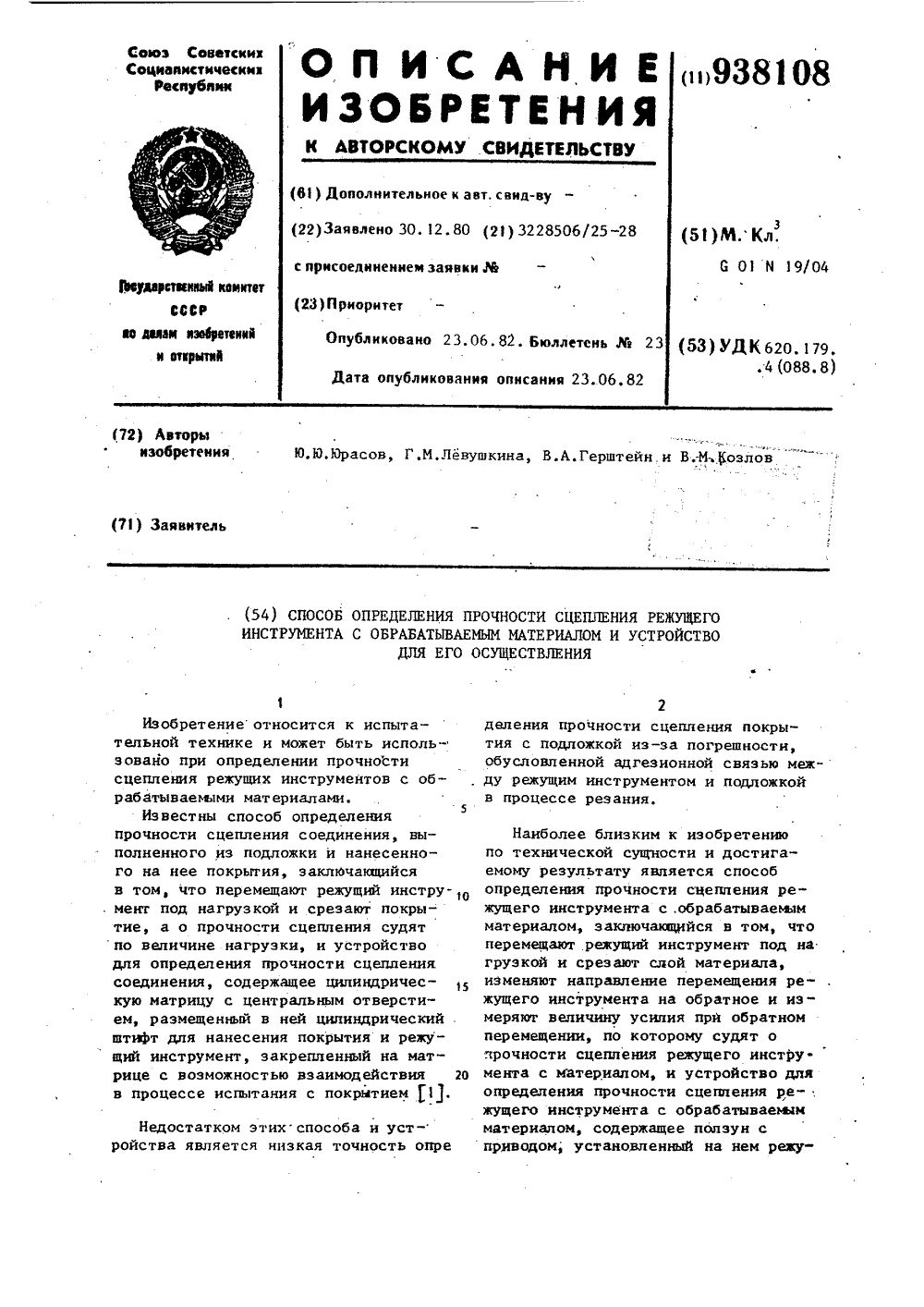

Номер патента: 938108

Опубликовано: 23.06.1982

Авторы: Герштейн, Козлов, Левушкина, Юрасов

МПК: G01N 19/04

Метки: инструмента, материалом, обрабатываемым, прочности, режущего, сцепления

...с ползуном, а регистрирующий прибор выполнен в виде установленной на втором конце кронштейнавтулки с пазом вдоль ее оси и размещенных во втулке тарированной пружины и упора, один торец котороговзаимодействует с режущим .инстругмейтом, а другой - с пружиной,На чертеже изображена схема предлагаемого устройства,Устройство содержит ползун 1 сприводом (не показан), режущий инструмент 2, установленный на нолзуне 1, Г-образный кронштейн 3, одним концом .связанный с ползуком 1,и регистрирующий прибор, выпапненныйг в виде установленной на второмконце кронштейна 3 втулки 4 с пазом вдоль ее оси и размещенных во втулке4 тарированной пружины 5 и упора 6,один торец которого взаимодействует с режущим инструментом 2, а другой - с пружиной...
