G01N 19/04 — определение адгезионной способности, например изоляционных лент, покрытий

Номер патента: 1350561

Опубликовано: 07.11.1987

Авторы: Городецкий, Стаценко

МПК: G01N 19/04

Метки: адгезионной, образца, подложкой, покрытия, прочности

...определяют адгезионную прочность покрытия с подложкой,Ф о р м у л а изобретения Составитель В.СвиридовРедактор Л.Гратилло Техред Л.Сердюкова Корректор И. Муска Заказ 5278/43 Тираж 776 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к испытательной технике, а именно к способамизготовления образцов для определения адгезионной прочности покрытий сподложками. 5Целью изобретения является повышение точности определения адгезионной прочности покрытия с подложкойпутем обеспечения нормального отрыва при испытании за счет исключенияконтакта подложки со штифтом,На чертеже...

Номер патента: 1352325

Опубликовано: 15.11.1987

Автор: Мчедлов

МПК: G01N 19/04

Метки: газотермических, материалом, образец, основным, покрытий, прочности, сцепления

...предприятие, г, Ужгород, ул. Проектная, 4 1 135Изобретение относится к испытательной технике, а именно к образцам для определения прочности сцепления газотермических покрытий сосновными материалами,Цель изобретения - повышение точности определения за счет обеспечения плоскости разрушения по границераздела покрытие - основной материал,На чертеже показана схема образца,Образец выполнен в виде обоймы 1с отверстием, которое имеет формуусеченного конуса 2 и сопряженногос его меньшим основанием цилиндра 3цилиндрического штифта 4, установленного в цилиндрической части 3 отверстия обоймы 1 таким образом, чтоего торец 5 размещен в одной плоскости с меньшим основанием конуса 2,и покрытия 6,размещенного в конической части...

Номер патента: 1352326

Опубликовано: 15.11.1987

Авторы: Князева, Матвеева, Рогов, Сергеев, Тимофеев

МПК: G01N 19/04

Метки: адгезионной, образец, покрытия, прочности

...Н. Король Редактор А. Долинич Техред А.Кравчукщеее Заказ 5557/40 Тираж 776 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к испытательной технике, а именно к образцамдля определения адгеэионной прочностипокрытий.Целью изобретения является повышение точности определения адгезионной прочности покрытия путем исключения влияния касательных напряжений при его нормальном отрыве. 10На чертеже показана схема предлагаемого образца,Образец выполнен в виде соединенных торцами втулок 1 и 2. Соединениевтулок 1 и 2 выполнено в виде кони-, 15. ческого сопряжения 3 с кольцевым...

Номер патента: 1357801

Опубликовано: 07.12.1987

Авторы: Буйлов, Дятченко, Корягин

МПК: G01N 19/04

Метки: адгезионного, прочности, соединения

...1 и предназначенный для закрепления в нем испытуемого соединения, шарнир 3, связывающий захват 2со стойкой 1, и кронштейн 4, эакрепляемый на испытуемом образце с возможностью взаимодействия с опорнойповерхностью 5 стойки 1.Способ осуществляют следующимобразом. 25Испытуемое соединение, выполненное из двух соединенных торцами с помощью слоя 6 адгезива балок 7 и 8,закрепляют одним концом в захвате 2таким образом, чтобы центр тяжести ЗОпоперечного сечения слоя 6 адгезивасовпадал с осью шарнира 3, Закрепляют на балке 8 кронштейн 4, контактирующий с опорной поверхностю 5 стойки 1, Прикладывают к свободному концу балки 8 поперечную нагрузку Р,направленную в сторону закрепленного кронштейна 4. При этом г, зонеконтакта кронштейна 4 с...

Номер патента: 1359724

Опубликовано: 15.12.1987

Авторы: Гальперин, Котенко

МПК: G01N 19/04

Метки: адгезионной, оценки, покрытия, прочности

...г, Ужгород, ул. Проектная, 4 Изобретение относится к испытательной технике, а именно к способам оценки адгезионной прочности покрытий.В Целью изобретения является повышение точности оценки адгезионной прочности покрытия путем учета одновременного действия усилий отрыва и сдвига.На чертеже показан образец для ре. ализации предлагаемого способа.Образец выполнен в виде подложки 1 с отверстием, ось которого составляет острый уголю с нормалью к торцу 3, размещенного в отверстии подложки 1 штифта 2 и нанесенной на рабочие торцы подложки 1 и штифта 2 испытуемого покрытия 4. Способ осуществляют следующим образом.Подложку 1 и штифт 2 закрепляют в приспособлении (не показано) и прикладывают к штифту 2 отрывающую на 25 грузку. В зоне контакта...

Номер патента: 1359725

Опубликовано: 15.12.1987

Авторы: Аким, Никольский

МПК: G01N 19/04

Метки: адгезионной, образец, прочности

...прокладки.Обоазец изготавливают и испытывают следующим образом.На одну из поверхностей слоя 1 волокнистого материала устанавливают армирующую прокладку таким образом, чтобы концы нитей 3 выступали за края слоя 1 волокнистого материала, наносят адгеэив 6 в ячейки, образованные нитями 3, и накрывают сверху 35 вторым слоем 2 волокнистого материала, равным первому слою 1 волокнистого материала. Доводят адгезив 6 до отверждения под внешней сжимающей нагрузкой. Испытание полученного образца проводят на разрывной машине (не показана) путем приложения растягивающего усилия к каждой из рамок 4 и 5 по оси их симметрии в направлении, перпендикулярном поверхности об разца. Рамка 4 тянет свои нити 3 и отделяет слой 1 волокнистого материала от слоя 2...

Номер патента: 1359726

Опубликовано: 15.12.1987

Авторы: Миловидов, Никольский, Отскочная

МПК: G01N 19/04

Метки: адгезии, волокнистых, машине, разрывной, расслаивании, соединений

...необходимый зазор, равныйтолщине испытуемого соединения 3, Прирасслаивании соединения 3 колодки 1,2 поворачиваются вокруг держателя 11,а наличие проушин 8 на колодках 1, 2исключает возникновение сжимающей нагрузки от поступательного перемещенияколодок 1, 2 и предотвращает смятиеМатериала соединения 3, 1 ил,поступательного перемещения колодок 1 и 2 одна относительно другой.Приспособление работает следующим образом.Подготовленное к испытаниям волокнистое соединение 3 закрепляют с помощью двухсторонней склеивающей ленты на площадках колодок 1 и 2При этом колодки 1 и 2 раздвигают, устанавливают зазор между площадками, равный толщине соединения 3, и закрепляют проушины 8 от поступательного перемещения фиксатором 11. После подготовки...

Номер патента: 1363026

Опубликовано: 30.12.1987

Авторы: Алехин, Булычев, Манохин, Тюрпенко

МПК: G01N 19/04

Метки: адгезионной, нанесенного, подложку, покрытия, прочности

...Этот момент на диаграмме вдавливания фиксируют по падению твердости. При вдавливании индентора с большим углом конус- ности при нагрузке Р интенсивность сдвиговых напряжений и длина трещи 25 где с=В /Р- коэффициент формы индентора,Ь - глубина вдавливания;Р - площадь отпечатка индентора,- толщина покрытия.После возникновения адгезионнойтрещины при нагрузке Р и дальнейшемувеличении нагрузки до Р эта трещина35развивается под действием энергии уадгезии, определяемой по формуле 30 40 Где Е модуль 10 нга материала покры1тияК - константа, определяемая изэксперимента с использованием образца-эталона, для которого энергия адгезии из,вестна,П р и м е р. На подложки из различных материалов наносили покрытиеиз нитрида кремния толщиной 4,5 мкм.В...

Номер патента: 1363027

Опубликовано: 30.12.1987

Авторы: Краснопоясовский, Проценко, Сергеев, Титаренко, Устименко

МПК: G01N 19/04

Метки: адгезии, качества, ультразвукового

...соединен через второй усилитель 12 с вторым счетчиком 13; выходом подключенным к второму входу вычислительного бло ка 6, блок 14 обнуления, подключенный к механизму 15 перемещения, дру-, гой вход которого связан с выходом генератора 3 счетных импульсов, Первый выход установочного пульта 1 30 соединен с входом блока 16 памяти, выходом подключенного к второму входу блока сравнения, а второй выход - к управляющему входу синхронизатора 8,35Устройство работает следующим образом.На установочном пульте 1 устанавливают данные, соответствующие типу контролируемого изделия, например платы с покрытием. Блок 14 обнуления сбрасывает показания счетчика 4 и устанавливает в исходное состояние механизм 15 перемещения, сканирующий контролируемую плату...

Номер патента: 1368723

Опубликовано: 23.01.1988

Авторы: Воль, Черняков

МПК: G01N 19/04

Метки: адгезии, древесным, подложкам, покрытий

...различной теплопроводности ма" териалов покрытия и материала под" ложки в зоне их контакта возникает отрывающая сила, которая приводит и отслаиванию покрытия от древесной подложки. При этом площадь нарушенного покрытия тем больше, чем хуже его адгеэия. Измеряют площадь Б зоны воздействия тепловой нагрузки,т.е,. площадь торца штифта, и площадь Б участка покрытия с нарушенной адгезией и определяют величину 6 адгеэии по формуле 40 где Ы Ы, " термические коэффициенты линейного расширения материалов покрытияи подложки соответственно;451 Т - величина изменения температуры материала покрытия;Е - модуль упругости материала покрытия;Составитель В.Редактор Л. Гратилло Техред М.Дидык П р и м е р. Определяли прочность сцепления покрытия из...

Номер патента: 1370530

Опубликовано: 30.01.1988

Авторы: Гавриченко, Жданович, Лихачев, Траймак

МПК: G01N 19/04

Метки: клеевого, образец, отрыв, прочности, соединения

...соединения на отрыв путемвыравнивания напряжений в клеевомслое. 10На чертеже показана схема предлагаемого образца.Образец выполнен в виде двух цилиндрических элементов 1 и 2 с фланцами З-Ь, керамической шайбы 7 и клеевого слоя 8 между фланцами 3,4 ишайбой 7. Высота Ь боковой цилиндрической поверхности 9,10 на совмещенных фланцах 3,4 составляет 0,1-1,0 мм,поверхности 11,12 сопряжения фланцев 203,4 с поверхностями 9,10 выполненыконическими и их образующие наклонены к торцам фланцев 3,4 под углом=10-35Образец испытывают следующим обраэом,На подготовленные поверхности фланцев 3,4 цилиндрических элементов 1,2и шайбу 7 наносят клеевой слой 8, соединяют их под давлением сжатия и доводят клей до отверждения, Полученныйобразец...

Номер патента: 1372222

Опубликовано: 07.02.1988

Авторы: Амбражей, Олешкевич, Титов, Шевцов

МПК: G01N 19/04

Метки: адгезии, масла

...относительно поплавка 3планки 4, и измеритель 5 адгезии, выполценньп в виде торсионцых весов,Ероме того, устройство содержит корпус 6, предназначенный для размещения на нем кюветы 1, ходовой винт 7,связанные с ним две маточные гайки 8и 9, каждая из которых состоит из .двух половиц, шарнирно соединенныхмежду собой с помощью подвесок 10и 11. Верхние половины гаек не имеютрезьбового профиля, расположены находовом винте 7 с зазором и скользятпо направляющей 12 кюветы 1. На гайке 8 закреплены два боковых кронштейца 13, шарнирно соединенцые с планкой4, а на гайке 9 - кронштейны 14, связанные со скобой 2,С внутренней стороны стоек скобы2 выполнены упоры 15 с выступами для 45ограничения перемещения поплавка 3.Для фиксации маточных гаек 8...

Номер патента: 1374101

Опубликовано: 15.02.1988

Автор: Гапонов

МПК: G01N 19/04

Метки: адгезии, качества, пленок

...зеркало 3, которое Фокусирует 30луч и направляет на пленку контролируемого соединения, выполненного извакуумно-напыленных металлическихпленок, например Сг, Сц, Аи и др. наполикадровых подложках, Луч лазера 1непрерывно сканирует с помощью генератора 11 и механизма 10 развертокпо поверхности пленки со скоростью,равной скорости распространения звука в материале пленки. При сканированин лучом лазера 1 по поверхностипленки в соединении генерируютсятермоупругие напряжения, которые сопровождаются генерацией акустоэмиссионных импульсов и регистрируютсяпьезоприемником 4. Пьезоприемник 4может быть подключен для регистрацииакустических колебаний в зоне воздействия нагрузки как непосредственно кплеяке, так и к подложке, Плотностьмощности луча...

Номер патента: 1374102

Опубликовано: 15.02.1988

Авторы: Афанасьев, Байдуганов, Буленков, Кобелев, Потапов

МПК: G01N 19/04

Метки: адгезионной, подложкой, покрытия, прочности, соединения

...1 и по 25обе стороны от поперечного надреза 3по крайней мере по два надреза 4,перпендикулярных поперечному надрезу3. Длину 1 надрезов 4 выбирают из условия 301 = Я (В. + Ь)где Ь - толщина соединения;К - радиус стержня,а расстояние Б между надрезами - изсоотношения350 Я (Я(21 т.Подложку 1 располагают на цилиндрическом стержне 5 так, чтобы поперечный надрез 3 находился снаружи ирасполагался параллельно оси стержня 5. Радиус К стержня выбирают изсоотношенияД ( (4 Ь,Соединение изгибают вокруг стержня 5 до отслоения покрытия 2 междувсеми надрезами. При радиусе К стержня 5, выбранном из указанного соотношения, в соединении происходит максимальная пластическая деформация,которая инициирует межслойные напряжения, приводящие к разрушению...

Номер патента: 1383160

Опубликовано: 23.03.1988

Авторы: Зорин, Кармазинов, Сычева

МПК: G01N 19/04

Метки: адгезии, материалу, образец, основному, покрытия

...комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Пооизводственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к испытательной технике, а именно к образцам для определения адгезии покрытий к основным материалам.5Целью изобретения является повышение точности определения адгезии покрытия к основному материалу путем учета изгибающих напряжений в зоне контакта покрытия со штифтом. 1 ОНа чертеже показана схема предлагаемого образца. Образец выполнен в виде П-образной подложки-скобы 1, штифта-параллелепи педа 2, размещенного между стойками 3 и 4 скобы 1 и шарнирно связанного с ее полкой 5, и покрытия 6, нанесенного на общий торец подложки-скобы 1 и...

Номер патента: 1385037

Опубликовано: 30.03.1988

Авторы: Бардзиловский, Волков, Назаренко

МПК: G01N 19/04

Метки: адгезионной, прочности, связи, срез

...и 7, поддерживающие в камере заданные условия испытаний, контрольно-измерительную аппаратуру 8 иэлектрические силовые шины 9, соеди.ненные с трансформатором (не показан).Способ определения прочности адгезионной связи на срез осуществляютследующим образом.Пластины 2 и 3 устанавливают в камере 1 в образцедержателе, затемприводят в соприкосновение со сфе- З 0рическим индентором 4 и нагружаютсилой Р до 25 кН с одновременным пропусканием электрического тока черезобразцы величиной от 15 до 500 А,Нагруженные образцы выдерживаютпод нагрузкой от 0,25 до 25 кН, отО, 1 до 1 ч, при этом сферическийиндентор вдавливается одновременно вверхнюю и нижнюю пластины,Для исключения влияния на достоверность результатов испытаний температуры, а также с целью...

Номер патента: 1388771

Опубликовано: 15.04.1988

Авторы: Горбаткина, Захарова, Зеленский, Иванова-Мумжиева, Селищева, Шул, Щукина

МПК: G01N 19/04

Метки: адгезии, волокна, материалу, образец, полимерному, углеродного

...определения адгезииуглеродных волокон диаметром 4 8 мкмпутем предотвращения их преждевременного разрушения. 10На чертеже показана схема предлагаемого образца.Образец выполнен в виде пластины1 из полимерного материала, армированного параллельными. волокнами2 и 3 бора, и размещенного междуволокнами 2 и 3 бора перпендикулярно плоскости пластины 1 углеродноговолокна 4 при отношении 6 1/010,где 1 - толщина пластины, д - диаметр углеродного волокна,Образец используют следующим образом.Испытуемое углеродное волокно 4диаметром (.8 мкм размещают между 25двумя параллельными волокнами 2 и 3бора, диаметр которых составляет.50-60 мкм, таким образом, чтобы волокно 4 располагалось перпендикулярно волокнам 2 и 3. Наносят на волокна 2 и 3 Зора...

Номер патента: 1390542

Опубликовано: 23.04.1988

Авторы: Акмене, Балодис, Вайнштейн, Дехтяр, Калнин, Калниня, Корнеева, Сагалович

МПК: G01N 19/04, G01N 21/17

Метки: адгезионной, неорганической, подложке, покрытия, способности

...в вакууме. Наличие оставшихся монохемослоев фиксируют путем определения изменения интенсивности фототоков подложки и подложки со следами покрытия посл их удаления, Для стимуляции фотоэлектронной эмиссии браэец до нанесения покрытия и после его удаления освещают ,излучением ртутной лампы ДРТ" 220, пропускаемым через фильтр БС4,91 эВ).Регистрацию тока фотоэлектронной эмиссии осуществляют в вакууме-110 торр с помощью вторичного электронного умножителя ВЭУ.Результаты измерений сведены в таблицу.Таким образом, чем больше отношение токов фотоэмиссии отличается от единицы (больше или меньше), тем лучше адгезионная способность данного покрытия к данной подложкеП р и м е р 2. Исследуют образцы с подложкой из оксида цинка с работой выхода...

Номер патента: 1392463

Опубликовано: 30.04.1988

Авторы: Мозжегоров, Пятыхин, Санников, Терентьев, Штольц

МПК: G01N 19/04

Метки: адгезионной, покрытия, прочности

...45прочности остальных соединений осуществляют по второй тарироночной зависимости контактной разности потенциалов, измеренной со стороны покрьггия,П р и и е р . Образцы иэ сплаваД 16 АТ, иэготонленные согласно ГОСТ5014760-69, с размерами 60 х 20 х 1,5 ммбыли различными вариантами подготовлены к нанесению покрытия на основенизкомолекулярньм эпсксидно-диановых55смол,В состав покрытия входили следующие компоненты: смола эпоксидная диановая марки ЭД(ГОСТ 10687-76),полиэфир 220 (Ту 6-10-1335-73), полиэтиленполиамин (Ту 6-09-1824-72) иацетон технический (ГОСТ 2603-79)Подготовку понерхности образцовперед нанесением покрытия производили по техническим нариантам, приведенным в таблице. Для каждого вариантаиспольэовали группу образцов в...

Номер патента: 1392464

Опубликовано: 30.04.1988

Авторы: Афанасьев, Байдуганов, Кобелев, Кузнецов, Лебедев, Нам, Потапов

МПК: G01N 19/04

Метки: адгезионной, биметаллических, прочности, соединений

...поперечных надреза, а на участках между поперечными надрезами - дополнительно по одному про дольному центральному надрезу. Все надрезы выголцяют до поверхности среднего элемента соединения, Полученный образец располагают на круглом стержне таким образом, чтобы плос кости контакта элементов соединения находились перпендикулярно поверхности стержня, что обеспечивает возможность одновременного проведения испытаний наружных элементов трех слойных соединений в одинаковых условиях, Изгибают испьггуемое соединение вокруг стержня до разрушения соединения между всеми надрезами, При этом центральные надрезы позволяют разграничить зоны растяжения и сжатия и повышают интенсивность разрушения элементов соединения, Измеряют углы изгиба, при...

Номер патента: 1392465

Опубликовано: 30.04.1988

Авторы: Бреслер, Коваленко, Сыч, Хорошилов

МПК: G01N 19/04

Метки: адгезионной, образец, покрытия, прочности

...2 подложки 1 и шифтд 3 составляет от 8 до 20 25Устройство для испьггдция образца содержит поддерживающую плиту 5 с квадратным отверстием под хвостовцк 6 штифтд 3, цддружающий цилпндриче. - кий стдкдц 7, предназначенный для Вздим 01 с 1 вця с ИОдлОжкОЙ 1 и гайку 8 д,"я закрепления хвостовикя 6 ца плеОбряден и готавлиняют и пспытывдют СЛЕДУЮЩ 1 М ОгоРДли,Рдзме 1 д 11 т хцостоннк 6 штифта 3 в отверстц 11 лть 5дкрепляют его гайкой 8. 11 ддг:;ют цд штфт 3 подложку 1 тдкцм обрд ом, чтобы торец штифта 3 рдзмеща.:я в отверстии 2 подлож ки 1 зяподлип . ее поверхностью, Наносят цд 1 од.1 жку 1 ц торец штифта 3 Г = 1/2 Н В С = а 2 з 1 пЫ сон Ы,где ВС = Р.Оптимальным значением наименьшего острого угла Ы треугольного отверстия 2 подложки 1 и...

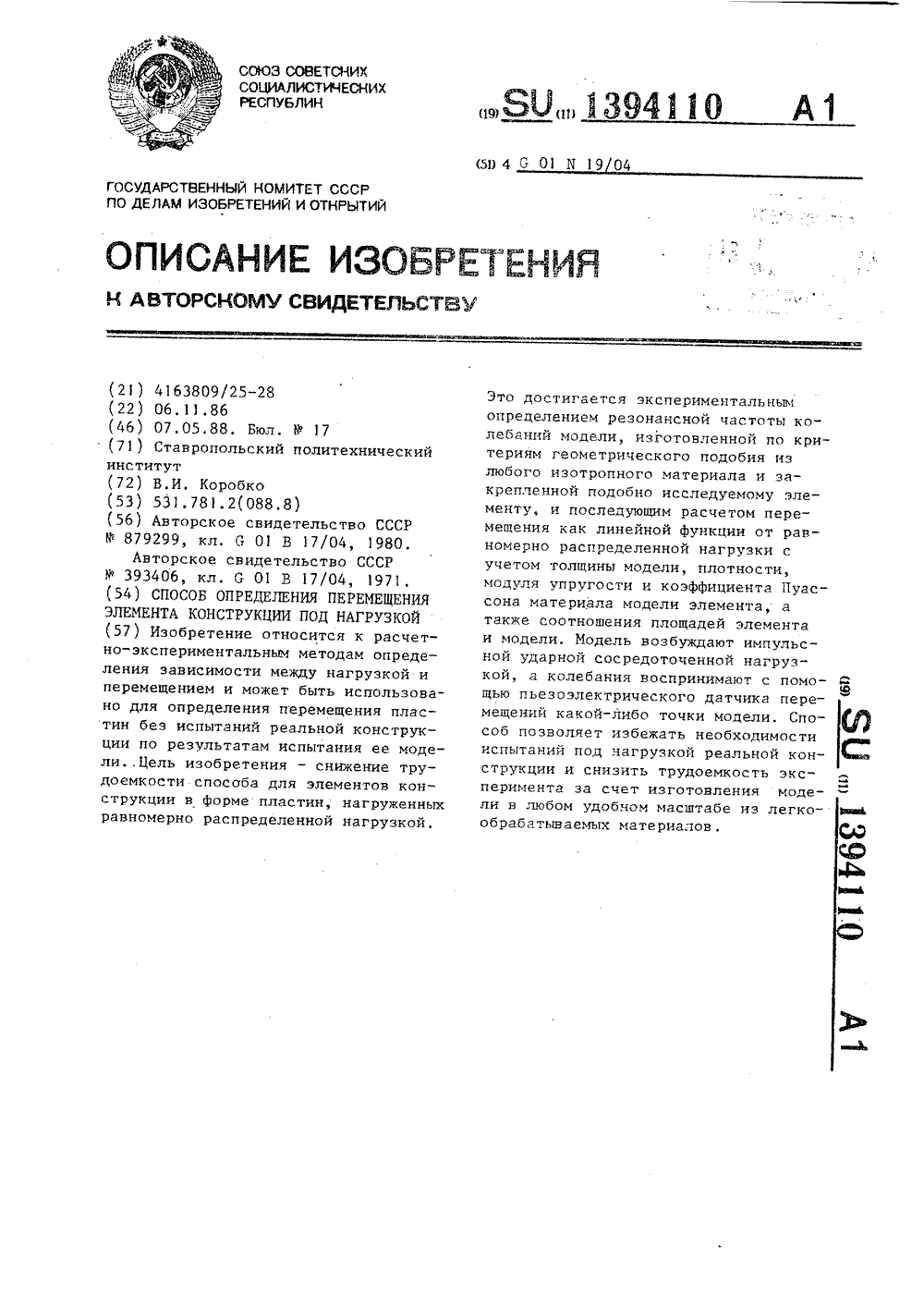

Номер патента: 1394110

Опубликовано: 07.05.1988

Автор: Коробко

МПК: G01N 19/04

Метки: конструкции, нагрузкой, перемещения, элемента

...исследуемого элемента в форме пластины,в которой выдерживают постоянное значение критериев геометрического подобия, т.г. одно и то же отношение между длиной элемента и длиной модели,шириной элемента и шириной модели,толщиной элемента и толщиной модели.Закрепляют полученную модель, такжеимеющую форму пластины, подобно ис-:следуемому элементу, т.е. с сохранением характера заделки (жесткая, шарнирная и т.п.) и относительной длиныпериметра пластины, закрепленной таким образом. Затем в модели возбуждают поперечные колебания на резонансной частоте, например импульсной сосредоточенной нагрузкой, и измеряютях частоту, например, с помощью пьезоэлектрического датчика перемещенийкакой-либо точки модели.Искомая зависимость между перемещением...

Номер патента: 1396002

Опубликовано: 15.05.1988

Автор: Соколов

МПК: G01N 19/04

Метки: вещества, вяжущего, исследования, когезии, образца, органического, сдвиге

...- приближениеусловий изготовления образца к реальным условиям структурообразованиябитумного вещества. 10Способ осуществляют следующимобразом.На одну из плоскопараллельныхпластин наносят дозированное количество органического вяжущего битумного вещества. Вторую пластину нагревают от 180 до 250 С и устанавливаютее на вяжущее вещество, При этом ворганическом вяжущем веществе происходит термоконтактное структурообраэование, приводящее к увеличению внем дисперсной фазы, и распределениеэтого вещества тонким равномерным слоем между плоскопараллельнымипластинами. При нагреве пластины ниже 25 180 С органическое вяжущее вещество не успевает прогреться до образования в нем дисперсной фазы, При нагреве пластины выше 250 С органическое вяжущее...

Номер патента: 1396003

Опубликовано: 15.05.1988

Авторы: Афанасьев, Байдуганов, Кобелева, Кузнецов, Нам, Потапов

МПК: G01N 19/04

Метки: материалом, основным, покрытия, прочности, сцепления

...технике, а именно к способам определения прочности сцепления покрытий с основными, материалами.5Цель изобретения - иовьпдецие точности определения прочности сцепления покрытия с основным ма.;ериалом путем обеспечения плавного цагружеция покрытия и исключения срезающих цапря жений в цем.На чертеже изображена схема осуществления предлагаемого способа.Способ осуществляют следующим образом. 15В подложке 1 выполняют глухое отверстие 2 и размещают в цем заподлицо с поверхностью подложкивставку 3 из материала, обладающего эффектом памяти формы. При этом вставке 3 20предварительно придают форму квадра тичной параболы, Наносят ца поверх-, ность подложки 1 и вставки 3 испытуемое покрытие 4 (однц из известных способов) и доводят его до...

Номер патента: 1402855

Опубликовано: 15.06.1988

Авторы: Валко, Мозжегоров, Пятыхин, Санников, Терентьев

МПК: G01N 19/04

Метки: адгезивом, адгезионной, металлических, неразрушающего, прочности, соединений, соединенных

...помощью источника радиоактивного излучения, Величина работывыхода электронов после установкидатчика в контрольной точке склеиваемой пластины составляла Е = 171 мВ.После нанесения клеев эта величинаснижалась и для клея ПВА изменениепроисходило следующим образом: через5 мин Е = 155 мВ, через 10 мин Е =14 мВ, через 2 ч было достигнутостабильное значение Еп = 95 мВ. Дляэпоксидных клеев изменение происходило медленней, но до более низкихзначений: за 24 ч для клея ВКЕл, == 49 мВ, для клея К-61 Еп = 67 мВ.Прочность при сдвиге для испытуемыхклеев составила: для клея ПВА 7 -8 ИПа, для клея ВК15 - 16 МПа,для клея К-61 10 - 12 МПа,Таким образом, измеряя величинуКРП, можно контролировать процесссклеивания и оценивать прочностьадгезионного соединения...

Номер патента: 1404906

Опубликовано: 23.06.1988

Авторы: Богомолова, Любашевский, Ниазашвили, Писаренко, Хромов

МПК: G01N 19/04

Метки: завулканизированным, кордом, образец, прочности, сцепления, эластомеров

...1 - 3 дополнительными кордными нитями, и расстояние между нитями не более их диаметра. Составитель В.СвиридовТехред А.Кравчук Корректор В.Бутяга Редактор А.ШандорЗаказ 3095/4 б Тираж 847 Подпсиное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5.Производственно-полиграФическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к испытательной технике, а именно к образцам для определения прочности спепления эластомеров с завулканизированными5 в них кордными нитями.Целью изобретения является повышение точности определения путем повышения жесткости испытуемого образца. 10На чертеже показана схема предлагаемого образца.Образец выполнен в виде армированного от 2 до 4...

Номер патента: 1409897

Опубликовано: 15.07.1988

Авторы: Илющенко, Оковитый, Соболевский

МПК: G01N 19/04

Метки: адгезии, газотермических, покрытий

...штифта 1. В торце штифта 1 выделена внутренняя резьба 10, предназначенная для закрепления штифта 1 к захвату 11 при испи" . тании.35 ство работает следующим об с надетой на него пружианавливают в обойме 3 так, ифт 1 находил я между шари 12 между опорными поверхностями головки 2 и подложки 4 от действия уда"рной нагрузки наносимого гаэотермическим способом покрытия 12. Посленанесения покрытия 12 удаляют винт8, обойму 3 и пружину 6 и прикладывают к штифту 1 н подложке 4 отрывающую нагрузку, по величине которойпо известной Формуле определяют адгезию покрытия 12. 1 ил. ками 7. Подложкуввинчивают и обойму 3 до плотного поджатия головки 2 штифта 1 к подложке 4 При этом подпружиненные шарики 7 центрируют штифт 1 относительно Обоймы 3 и...

Номер патента: 1411647

Опубликовано: 23.07.1988

Авторы: Балин, Голов, Куприк, Ольховик, Патрин

МПК: G01N 19/04

Метки: липкости

...испьггуемый материал наносят либо на цилиндрическую поверхность физического маятника 6, либо на подложку, закрепляемую на держателе 4. При измерении липкости различных материалов испытуемые материалы, нанесенные на подложки, закрепляют фиксаторами О и 13 на держателе 4 и цилиндрической пои рхности физическими о маятника 6. После закрепления испытуемого материала отклоняют физический маятник 6 от положения равновесия до введения штырей 14 в упоры 12. Включают измерительный прибор и отпускают физический маятник 6. Под действием сменного груза 8, установленного на хвостовике 7, маятник 6 начинает перекатываться по поверхности испытуемого материала. При этом держатель 4, закрепленный на стойке 3, начинает колебаться и передавать 1 О...

Номер патента: 1411648

Опубликовано: 23.07.1988

Авторы: Артемьев, Гутенберг, Кузьмин, Плохов, Потеряев, Тушинский

МПК: G01N 19/04

Метки: подложкой, покрытия, прочности, соединения

...из влекают, а соединение нагревают, напри, мер, в воздушной среде до температуры нениже 300 С в течение не менее 10 мин. Приэтом в зоне контакта покрытия с подложкойи участка подложки без покрытия или в зонеотделения покрытия происходит окислениеповерхности подложки в различные цвета.В случае, если температура нагрева ниже300 С, а время выдержки менее 1 О мин, необеспечивается контрастирования окисленной пленки на поверхности подложки подотделившимся покрытием с остальной поверхностью подложки. Превышение температуры и длительности выдержки ограничивают температурой плавления металла подложки и компонентов покрытия, приводящих к их полиморфному превращению. После нагрева соединение охлаждают и удаляютпокрытие, например,...

Номер патента: 1416896

Опубликовано: 15.08.1988

Авторы: Бобряков, Косых, Ревуженко

МПК: G01N 19/04

Метки: когезионной, мелкодисперсных, прочности, сыпучих

...а именно к способам определения когезионной прочности мелкодисперсных сыпучих материалов.Цель изобретения - повышение точности определения когезионной прочности мелкодисперсных сыпучих материалов путем исключения нарушения сплошности и однородности материала испытуемого.образца.Способ осуществляют следующим образомНа неподвижной опоре размещают гибкую прокладку, устанавливают на нее форму, имеющую лишь боковые стенки, и засыпают в форму испьггуемый мелкодисперсный материал. С помощью груза уплотняют материал в формезатем форму убирают и полученный образец перемещают к краю опоры путем перемещения гибкой прокладки. При этомФ полученный образец находится на прокладке в свободном состоянии и исключается нарушение однородности ма териала при...
