G01N 19/04 — определение адгезионной способности, например изоляционных лент, покрытий

Номер патента: 372485

Опубликовано: 01.01.1973

Авторы: Колонин, Крылов, Миненко

МПК: G01N 19/04

Метки: испытания, прилипаемость, сыпучих

...давления на стенки гильзы, которое определяется расчетным путем.Однако точность испытания по такому способу недостаточна, поскольку при определении величины бокового давления расчетным путем вносится определенная погрешность.С целью устранения указанного недостатка предложен способ, по которому боковое давление образца на стенку гильзы замеряют непосредственно в момент выталкивания.Испытание проводится в следующем порядке,В неразъемную гильзу загружается формовочная смесь испытуемого состава и уплотняется до заданной плотности, После этого изготовленный и уплотненный образец смеси выталкивается из гильзы. При этом измеряются усилия выталкивания и боковое давление образца смеси на стенку гильзы в момент выталкивания любым из известных...

Номер патента: 373595

Опубликовано: 01.01.1973

Авторы: Калугина, Рост, Сирота, Фиалка, Юдаев, Юровский

МПК: G01N 19/04

Метки: армированной, крепления

...конуса и накидной шайбы с конфигурацией, соответствующей профилю уплотнительного выступа манжеты, и корпуса с накидной гайкой. На чертеже изображено предложенное устройство в продольном разрезе.Устройство для крепления армированной манжеты прои испытании адгезионной,прочности содержит тарельчатый вкладыш 1 с хвостовиком для крепления к разрывной машине, конус 2, гайку 3 и накидную шайбу 4, корпус 5 и накидную гайдуку б.Работа устройства осуществляется следующим образом. В манжету с подрезанным с внешней стороны слоем резины на поверхности А вставляют конус 2 и накидную шайбу 4, в которые затем вставляют тарельчатый вкладыш 1 и навин чивают гайку 3.Собранную таким образом систему свободно вставляют в корпус 5 и закрывают гайкой б....

Номер патента: 374524

Опубликовано: 01.01.1973

Авторы: Авторы, Ищук, Кольченко, Титаренко

МПК: G01N 11/10, G01N 19/04

Метки: вссоокзнн

...с цилиндра-субстрата лспта подвергается фильтрованному ультрафиолетовому облучению, вызывающему люмпнесцспцпю частиц смазки, световой поток от которой гозбуждает электрический ток фотоэлемента, передаваемый через усилитель на микроампсрметр и осциллограф. С момента прпжатпя роликом ленты к цилиндру-субстрату на осциллограмме производится запись во времени изменения фототока от светового потока люмпнесцирующих частиц смазки, стираемых лентой с цилиндра-субстрата. Световой поток уменьшается по мере стирания смазки и прохождения новых участков ленты у фотоэлемента. Запись, ведется до определенного значения фототока, устанавливаемого при наладке прибора и близкого к полному исчезновению свечения, т. е, практически до полного374524...

Номер патента: 376698

Опубликовано: 01.01.1973

Авторы: Блинков, Быврина, Захаров, Цибров

МПК: G01N 19/04

Метки: адгезиометр

...прибор отличается от известного тем, что корпус адгезиометра выполнен в виде опорной плиты и жестко закрепленной на ней плоской пружины, изогнутой по форме полукольца, а также тем, что снабжен сменными плоскими пружинами различной жесткости, Это повышает точность измерения, а также упрощает конструкцию адгезиометра.Сущность изобретения поясняется чертежом.Адгезиометр для определения адгезионной прочности полимерных материалов содержит корпус, включающий опорную плиту 1 и плоскую пружину 2 которая жестко закреплена на опорной плите с помощью винта т. Винтовая тяга 4 с маховиком б и индикатором б закреплена в направляющей скобе 7, установленной на опорной плите и закрепленной винтами 8. Адгезиометр снабжен дисками (ца...

Номер патента: 378757

Опубликовано: 01.01.1973

Авторы: Васильев, Вител, Геннох, Дунаевский, Иващенко, Изобретени, Петров, Попов, Рубанов

МПК: A61C 19/00, G01N 19/04

Метки: 378757

...шкалой 20, градуированной по величинам усилий или напряжений.25 На укороченном плече нагружающего рычага расположен регулируемый противовес 21, а на его серьге подвешена фигурная промежуточная подвеска 22, позволяющая производить передачу усилий в двух взаимно Зо перпендикулярных плоскостях на образец 23,3закрепленный в захвате 24. Захват имеет корпус с подвижно размещенным внутри него набором плоских подпружиненных пластин 25, скошенные опорные поверхности которых расположены навстречу друг другу для наиболее полного обхвата образцов со сложной конфигурацией, Фиксация пластин производится винтами 2 б с гайками 27. На корпусе захвата имеются также две пары призм 28 и 29, расположенных во взаимно перпендикулярных плоскостях и...

Номер патента: 381002

Опубликовано: 01.01.1973

МПК: G01N 19/04

Метки: адгезии, диэлектрической, пленки, подложке, электропроводящей

...при котором в образце возникает ионизация. Регистрируемое значение напряжения начала ионизации сопоставляется со значениями этого напрякения, полученными в аналогичных условиях измерения для образцов с известной величиной адгезии. Необходимым условием осуществления метода является гарантия отсутствия цонизаццц между подложкой и контрольным электродом. Исследования, проведенные на образцах ситалла с напыленными на них металлическими покрытиями показали, что при прикладывашш соответствующего переменного напряжения в переходном слое возникают ионпзационные процессы. Прц этом величина напряжения начала ионизации зависит от степени неоднородности переходного слоя и, следовательно, от качества адгезии.Способ реализуется с помощью...

Номер патента: 412532

Опубликовано: 25.01.1974

МПК: G01N 19/04

Метки: 412532

...участка покрытия между пропилами осуществляют подвижным распорным элементом, например клином, вдавливаемым в один из пропилов.На фиг. 1 показано осуществление скола покрытия с помощью клина по предлагаемому способу; на фиг. 2 - расположение пропилов на образце.На фиг. 1 приняты следующие обозначения: 1 - клин; 2 - отделочное покрытие (например, пленка полиэфирного лака); 3 - древесный материал.На образце покрытия делаются парные пропилы на глубину, превосходящую толщину покрытия в 3 раза. Расстояние между пропилами 5 - 10 лыс Пропилы делаются с помощью двух мелкозубых пилок толщиной 1,5 - 2 лгл без развода зубьев. В один нз пропилов вставляется клин длиной, соответствующей расстоянию между пропилами. Угол заострения клина 30 - 45....

Номер патента: 418769

Опубликовано: 05.03.1974

МПК: G01N 19/04

Метки: 418769

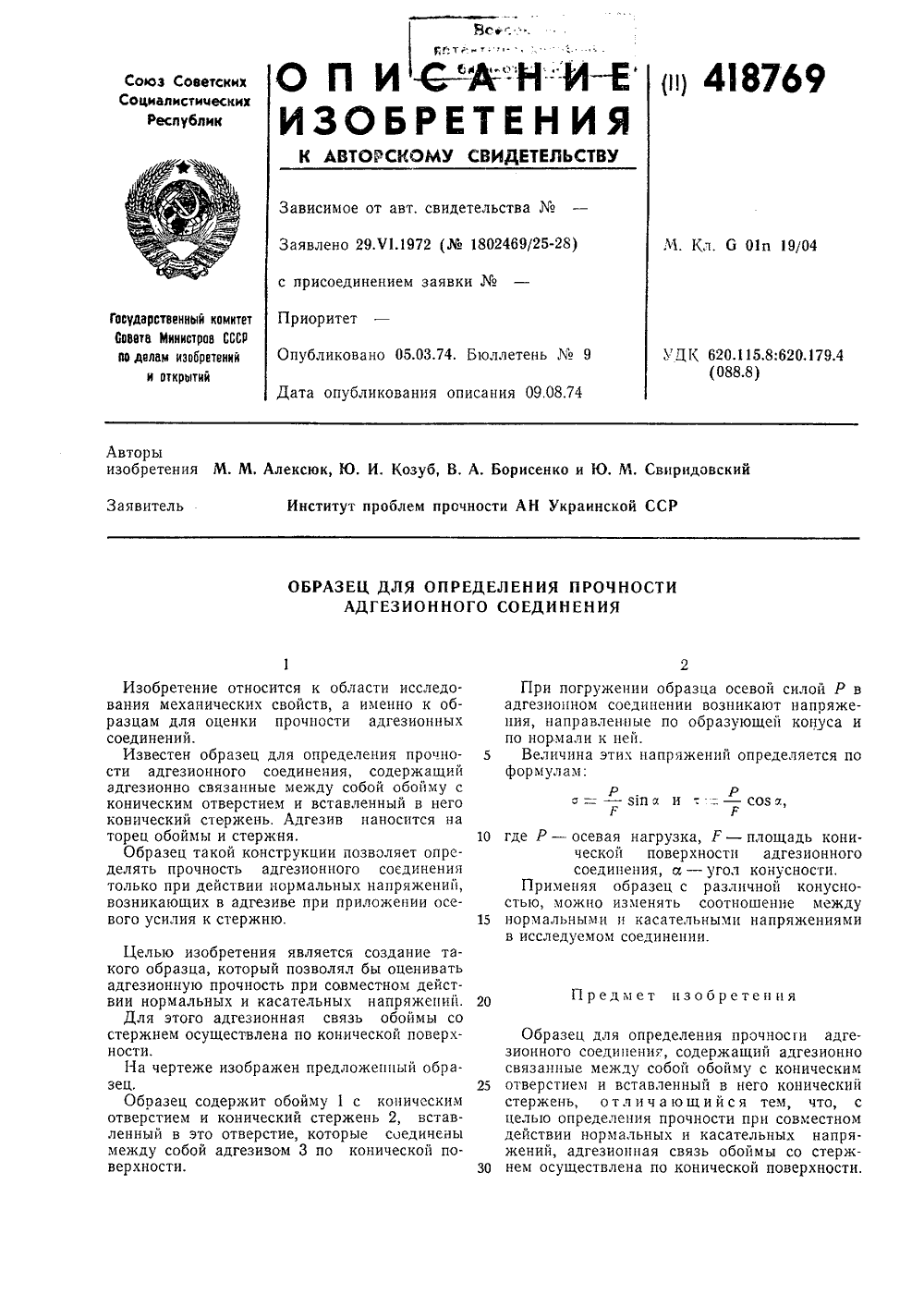

...между собой обойму с коническим отверстием и вставленный в него конический стержень. Адгезив наносится на торец обоймы и стержня. 10Образец такой конструкции позволяет определять прочность адгезионного соединения только при действии нормальных напряжений, возникающих в адгезиве при приложении осевого усилия к стержню. Рзп з де Р - осевая нагруческой пов соединения,Применяя образец тью, можно изменят ормальными и касат в исследуемом соедин з, г - площадь коние ности адгез ионного а - угол конусности, с различной конусноь соотношение между ельными напряжениями ении. ка рх с 15 нбретения являетс который позволя прочность при сов ных и касательны адгез ионная свя создание табы оценивать естном дейстнапряжений. ь обоймы со ческой...

Номер патента: 419769

Опубликовано: 15.03.1974

Авторы: Белалов, Калъченко, Коковихин, Туктамышев

МПК: G01N 19/04

Метки: биметаллического, компонентами, между, образца, прочности, сцепления

...течет в уширение, раз- О деляясь на две полоски по всеи длине образца,При наличии сцепления между покрытиеми сердечником получается образец прямоугольного сечения (5,0 Х 4.11) с вогнутыми боковымп кромками и с тонкой пленкой невыдавлен ного или прокатке аягкого покрытия, толщинакотороп прспебренимо ма;а по с)авнсниО с исходной толщиной покрытия.На деформированном таким образом образце с двух иэотигополокх сторон с И 1 аго 1, например, О .1: 11 наносят параллельные канавки глубиноио тердого сердечника. Если ни одна из надрсза 111 ых полосок после первого прохода не ослона 1 сь, то прочность сцепления при данном обяа 1 и принимают за 100",(. П э и д а л ь и си си р о к 11 т к с1 О д 1 (го таким ооразом образца деформир сердечник, так и...

Номер патента: 419770

Опубликовано: 15.03.1974

Авторы: Белалов, Изобретени, Калъченко, Туктамышев

МПК: G01N 19/04

Метки: биметаллического, качества, компонентами, между, образца, сцепления

...шей толщине мягкого покрытия. Для круглыхобразцов, например, абсолютное обжатие запроход (Л(т) равно:Лг = 0 - (1: 0,75) г,где Р - внешний диаметр образца,Й - диаметр твердого сердечника.При прокатке материал мягкого покрытия,обжимаясь между валками и более твердымсердечником, течет в поперечном направлении,создавая усилие отрыва оболочки от сердеч 20 ника,При отсутстви сцепления между покрытиеми сердечником образуется зазор, и поперечноесечение приобретает вид с выпуклой боковойкромкой (фиг. 1, а),При наличии сцепления покрытие не отслаивается, деформация компонентов происходитсовместно, что проявляется в характерной вогнутой форме боковых кромок (фиг. 1, б).При чередующихся местах хорошего и плоЗО хого сцепления форма боковой...

Номер патента: 439736

Опубликовано: 15.08.1974

Автор: Шпиков

МПК: G01N 19/04

Метки: грунта, испытания, прилипаемость

...съемное кольцо, штамп, направляющие стойки, нагрузочное и измерительное приспособления, отличающееся тем, что, с целью обеспечения приближения результатов испытаний к натурным и повышения точности, основание выполнено с кольцевым выступом, диаметр которого равен внутреннему диаметру кольца, а направляющие стойки снабжены ограничителями хода штампа,Изобретение относится к устройствам для определения свойств грунта.Известны устройства для испытания грунта на прилипаемость, включающие установленное на основании съемное кольцо, штамп, 5 направляющие стойки, нагрузочное и измерительное приспособления. Конструкция этих устройств позволяет создавать произвольную прижимающую нагрузку штампа на грунт, однако для оценки влияния прилипаемости...

Номер патента: 443288

Опубликовано: 15.09.1974

Автор: Матвеев

МПК: G01N 19/04

Метки: диэлектрической, инертной, пленки, подложкой, прочности, сцепления, токопроводящей

...тока, реле б и 7минимального тока, блок 8 отключения питания, счетчик 9 числа циклонов реверсирования тока и схему10 пИЛИт 1.Устройство работает следующим4432883Образом 3Елок отключения питания включает в себя источник питания 4.При этом положительный плюс "+" источника питания Ф соединяется с электродом 3, а отрицательный.по- й люс "-" с образцом 2. Таков включение обеспечивает растворение электрода 5 в электролите ванны 1 и осаждение металла электрода 5 на токопроводящей пленке 2. Нанесенный на пленку 2 металл электрода деформирует и отрывает исследуемую пленку от подложки. Реле времени, входящее в состав блока 8, произ водит рвверсирование тока, т.е.изменяет полярность питания электрода 5 и образца 2. При этом нанесенный на...

Номер патента: 447599

Опубликовано: 25.10.1974

Авторы: Карякина, Майорова, Пластик, Прокофьева, Рубштейн, Семендуев

МПК: G01N 19/04

Метки: адгезии, подложке, покрытий, полимерных, степени

...аналогового датчика 7, блока 8 согласования и вторичного прибора 9.Сжатый воздух поступает на вход редуктора 1 давления, который трансформирует выходной сигнал согласно вращению низкооборотного реверсивного электродви-, гателя 2 (выходное давление воздуха от 0 до 6 атм), Плавно возрастая, давление поступает на образцовый манометр 3, в рабочую камеру 5 и аналоговый датчик 7.1: ограничительного копьца с центральным отОб азцовый манометр .предназначен дляМрай верстием диаметром 20 мм - определятьэ ного ко оля величины удельновеличину когеэионной прочности лакокрасочнагрузки на образец. Аналоговый датчик величпреобразует поступающий на него;у пнев-ных покрытий,матический сигнал в электрический, кото.-.рый, пройдя через блок 8...

Номер патента: 448370

Опубликовано: 30.10.1974

Авторы: Воронов, Доничиев, Кубецкий, Лихтман, Стримбан

МПК: G01N 19/04

Метки: адгезии, исследования, иструмент, методом, пленки, подложке, царапания

...расположенного на державке с возможностью установленного поворота относительно своей оси и имеющего соотношение радиусов тора, равное или большее 20.Такое выполнение обесйечивает увеличение долговечности инструмента.На фиг. 1 изображен предлагаемый инструмент, общий виа; на фиг. 2 -нндентер с тороидальной рабочей поверхностью в поперечном сечении. 1 технике опре-ой связи пленя по рхность торапленки, чем иовеч ности,тени з о цме вания ацгезии царапания, о нный с ней ин йс я тем, о долговечнос исследо методом и связа ющи ения е и,(72) Авторы А, Е, Лихтман изобретения Инструмент содержит цержавку 1 иустановленный на оси 2 индентер 3, имеющий тороидальную рабочую поверхность 4.Соотношение радиусов тора КС должно быть равно или...

Номер патента: 453617

Опубликовано: 15.12.1974

Авторы: Изобретени, Тымчук

МПК: G01N 19/04

Метки: адгезиометр

...установленному под углом 45 к поверхности конденсатора 6, состоящего из двух пластин. Электрическая схема состоит из генератора 7, моста, включающего индуктивный трансформатор 8 с емкостной нагрузкой 9 и нагрузкой 10 для балансирования моста, и 5 измерительного прибора, например усилителя с микроамперметром 11. Адгезиометр работает следующим образом.Испытываемый образец устанавливают на 10 колодке 1, конец покрытия соединяют посредством зажима 12 с конденсатором б. Включают привод 13 ходового винта 5.Колодка 1 перемещается ходовым винтом 5по направляющей 4, причем ориентация по верхности колодки относительно плоскостирасположения пластин конденсатора 6 остается неизменной, При этом происходит отслаивание пленки от основания образца и...

Номер патента: 461332

Опубликовано: 25.02.1975

Авторы: Егоренков, Снежков

МПК: G01N 1/44, G01N 19/04

Метки: адгезии, образец, подложке, покрытия, сил

...большого количества образцов при различных температурах в исследуемом интервале температур, либо одного образца, длительность которого велика, поскольку она определяется временем изменения температуры образца в процессе его нагреванияили охлаждения.Целью изобретения является упрощение измерений сил адгезии при различных температурах.Это достигается тем, что кольцо выс поперечным вырезом, предназначеннустановки по его краям нагревателядильника,На чертеже изображенобразец. Он выполнен в вирезом 2 и нанесенным наверхность покрытием 3. Ши статочна для установки по краям образца нагревателя 4 и холодильника 5.Образец используется следующим образом.После установки на образце нагревателя 4 и 5 холодильника 5 указанным выше образомпроизводят...

Номер патента: 476490

Опубликовано: 05.07.1975

Авторы: Цацкин, Шипилевский

МПК: G01N 19/04

Метки: адгезии, металлополимерных, прибор, соединений

...винтом к оси 17. В подложке имеется десять отверстий, 25 в которые вставляются штифты, что позволяетпроводить десять параллельных испытаний и повысить их надежность, Вместо штифтов 15 на подложку 16 могут устанавливаться склейки пли блочцые металлополцмерцые образць 1. зо Определение адгезип может осуществлятьсядля образцов, находящихся непосредственнов эксплуатационных средах, для чего имеетсякамера 18 с входным и выходным штуцерамидля подачи термостатированной среды. Камера установлена на столе 19, Основанием прибора служат опоры 20 и станина 21. Приборможет работать и без камеры.На предлагаемом приборе определяется адгезия металлополимерных соединений методамц нормального отрыва или скручиванияпри возрастающих или постоянных...

Номер патента: 485348

Опубликовано: 25.09.1975

Авторы: Зубарев, Королева

МПК: G01N 1/36, G01N 19/04

Метки: влагонепроницаемых, влагостойкости, клеевого, образца, соединения

...склеенного образца в жидкости до полного насыщения клея, так как жидкость проникает в него только по периметру клеевого соединения, чем и обусловлена низкая производительность труда.Прецлагаемый способ отличается от известного тем, что с целью повышения производительности труда исследуемый клей наносят на одну часть образца, подимеризуют его, насыщают его жидкостью г сушат поверхность клея и приклеивают к ней другую часть образца вспомогательным клеем, прочность соединения которого с исследуемым клеем и материалом другой части образца выше, чем прочность соединения между первой частью образца и исследуемым клеем.1 Одну часть, наприме образца покрывают иссл полимеризуют клей, пом кость и выдерживают д 5 тем сушат поверхность к ней...

Номер патента: 485363

Опубликовано: 25.09.1975

Авторы: Значков, Лященко, Позен, Уманский

МПК: G01N 19/04

Метки: адгезионного, действии, касательных, напряжений, нормальных, прочности, соединения

...точность эксперимента.11 релт 1;1 емый способ отличается От известног тем, что с целью повышения точности эк. Неримента побразец дейсзвуют дополниОлыО 1, параллельной его оси, си ОЙ, 1:Оздг 1 юР в ад Рзионнол ГОРдинении молен , )1 вны 1 и 1 проивопоОж 1 ИЙ изибОиР. 1 мену о г иоперР ний силы.Нг ЧР ежо аНа ГХРЛ:а ИСПЫтгиния дГЕ- ИН СИЧИНРНИЯ П 01 ПК ЫВРЫОЛУ Г К консольно закрепленному образцу, ооразованному стержнями 1 и 2 и адгезионныл соединением 3, прикладыв,кт поперечную силу Р, действующую на свободный конец стержня 2, и параллельную оси образ ца силу Я, направление которой выбирают такчто создаваемый этой силой изгибаоший момент в плоскости адгезионного соединеш 1 я 3 противоположен изгибюшему ломенту в этом соединении от...

Номер патента: 485364

Опубликовано: 25.09.1975

Авторы: Значков, Ляшенко, Позен, Уманский

МПК: G01N 19/04

Метки: адгезионной, прочности, связи

...тдк кдк при воздействии поперечной силы в образце вознкают одновременно растягвдгощие сжмаюше нормальные напря жения, обусловленные действием момента этой силы отостельно оси образца. Поэто му очосЕь эксперимента окдзыьяется низде балки, состоящей из двух частей, соединенных между собой исследуелюй адгезионной связью 4. Один конец образца 3 здкрелен в захвате 2 станины, д второй череддиндмометр 5 связан с силовозбудителем 6.Между точкой приложения поперечной си,и плоскостьк ддгезионной связи 4 к обрдзцу 3 прикреплен кроншгейн 7 с роликом 8,контролирующим с упором 9, Контктирунцяя плоскость упора 9 перпендикулярнеоси установки образца 3.Образец 3 устянавлвдют в захвате 2.Кронштейн 7 с роликолф 8 жестко прикрелняются к образцу 3 тяк, что...

Номер патента: 485365

Опубликовано: 25.09.1975

Авторы: Артемьев, Орлов, Платонов

МПК: G01N 19/04

Метки: адгезии, оценки, пленки, подложке

...подлож освещю Нпецку светом и н и р ю 1 с. - НО пои, хку про мино о ппс:и(у оьую гршцу сооствецно о пленки, Гязность диицы ВО 1 РИЗОВЯННЫМ СВЕ пе ной картине, возникающеййцого пучепрепомления в як: О ЩС. еризук)ипх 1 ния, позволя КУ ЯДЕЗИИ И раницы собственно.т да гь срьнитеенки к подножке,О иНьцук ят об адгезииг способлериалбыть из це ПРИМЕНЯЕ ОЯ О 1 Ь ам, к тому же по оптически активно м е зобре тен пожкс юпкис гс ляриайя. оценки ядгезии пленки к под ючаюишйся в том, что плц пьк изобреенин Д 1 ИГСПЕДУЕМЫХ яь)яется рсщ материалов.ни снячап дефорл в недефорл пров,пном,провпном состоянии и оптических сьойсч ЯДГС)ЗИОННОГО СОЕДИ судят об ядгезии. отпичяющиос гапечНя пельчто нпенку осеигают остигяе тся тем, зменяю - т излене.ветом с...

Номер патента: 491085

Опубликовано: 05.11.1975

Авторы: Некрасов, Петушков, Шкарупило

МПК: G01N 19/04

Метки: адгезии, диэлектрику, опрделения, электропроводного

...напряже. дят его разрялку и затем изме новленное на образце напряжен чине которого слят об алгезии от к источникЗатем производят Изобретение относится к технике определения механических свойств материалов и предназначено для определения адгезип.Известен способ определения адгезии электропроводящего материала к диэлектрику, 5 при котором образец подключают к источнику электрического напряжения.В таком способе об адгезии сулят по ве. личине напряжения, при котором возникает ионизация образца, Недостатком этого спо соба является низкая точность определения, обусловленная отсутствием средств для определения начала ионизации с достаточной точностью.Целью изобретения является повышение 15 точности определения адгезии.Поставленная цель...

Номер патента: 491878

Опубликовано: 15.11.1975

Авторы: Долгошеин, Дружкин, Тимохов

МПК: G01N 19/04

Метки: адгезии, лакокрасочного, оценки, покрытия

...и пересекающих их дигметральных линий.На фиг. 1 и 2 показаны возмоткпые виды надрезов в покрытии. В лакокрасочном покрыт ложки производят с помощ другого режущего инструме казан пример выполнения н ляющих собой систему ко ружностей, расстояние меж стоянно, которые пересскаю ходящими через центр а фпг. ряд параллельных и паковом расстоянии друг от ний пересекается прямыми. ной точки а. и надрезы до подью скальпеля плп нта. На фиг. 1 поадрезов, представнцентрических окду которыми потся прямыми, проокружностей. Нз отстоящих на од- друга прямых лисходящими пз одВ резул зы с моно ленному з при выпал Граница неотслоив чина кото стоянию б ния падречают решетчачичивающейсящадью ячеек.резов отслаиваот отслоивши.актерпзует адгеляется по...

Номер патента: 502279

Опубликовано: 05.02.1976

Авторы: Вексельман, Кузьмин, Кулагина, Чистяков

МПК: G01N 1/28, G01N 19/04

Метки: материалами, образец, прочности, резины, связи, твердыми

...учетадействия температурных усадочных напряжений. Это достигается тем, что образец снабжен установленным между грибками по их периферии жестким элементом, контактирующимс их торцами,На чертеже изображен предлагаемый образец, разрез.Образец состоит из двух соосных грибков1 и 2, между которыми находится слой резины 3. Между грибками 1 и 2 с резиновым слоем 3 установлен жесткий элемент 4, контактирующий с периферийной частью торцов грибков 1 и 2 и препятствующий тем самым их сближению. Жесткий элемент 4 может иметь каналы 5 для подачи резины в полость 5 между рабочими поверхностями 6 грибков 1и 2 и выполняется, предпочтительно, в виде кольца.Испытание образцов производится следующим образом, В пресс-форму устанавливают 10 грибок 1,...

Номер патента: 506789

Опубликовано: 15.03.1976

Авторы: Измайлов, Острова

МПК: G01N 19/04

Метки: адгезии

...способа и касается определ монотного токообом. шума зион- апряб определения адгезии токаи к изоляционной подложке, том, что исследуемый обрамагнитное поле, пропускают трический ток, увеличиваютагнитного поля, регистрируенность магнитного поля иию по величине этих пара- нарушения адгезии,дгезии судили путем фиксалаивания покрытия, что не с моментом нарушения ада, по адгеФормула изобретени циивсегдгезииЦемереЭттани Способ определениящей пленки к изоляциончающийся в том, чторазмещают в магнитном20 рез пленку электрическнапряженность магнитнют ток и напряженностопределяют адгезию пометров в момент наруш25 ч а ю щий с я тем, что,точности, в процессе исптоковый шум пленки и физменения, который принрушения адгезии. я - повышение точно о се...

Номер патента: 508726

Опубликовано: 30.03.1976

Авторы: Гельмонт, Черняков

МПК: G01N 19/04

Метки: адгезиипокрытия, образец

...изобретен и я 20 Ооразец путем его щий армир исследуемь тем, что, с 25 рующая ле вырезом и крытие на подлокки, Изобретение относится к технике испытанияпокрытия на адгезию, например для определения адгезии лака к древесине.Известен образец для определения адгезиипокрытия путем его отслаивания от подложкис помощью армирующей гибкой ленты, прочноскрепленной с исследуемым покрытием. Онсодержит подложку, нанесенное па ее поверхность покрытие, к которому сверху прикреплена, например, армирующая лента из гибкогоматериала (ткань, фольга и т. п.).Недостатком этого образца является недостаточная точность, получаемая при определении величины адгезии, вследствие того, чтоармировка изменяет картину внутренних напряжений в исследуемом...

Номер патента: 518700

Опубликовано: 25.06.1976

Авторы: Зорин, Киселева, Соболев, Чураев

МПК: G01N 19/04

Метки: адгезии, льда

...в виде тонких 1 ппенокО,к которым непосредственно прилагается сдви.гакццее усилие. Это не позволяет использовать данный способ при определении арге- .зин льда, поскольку непосредственное примепение нагрузки вызывает его разрушение.Известен способ определ ния адгезиильда к твердой поверхности, эаключаюшийсяв том, что прикладывают сдвигаюшее усилиек образцу, регистрируют его и момент сдви,га, по которому судят об адгзз"и;"23,Этот способ рассчитан на испытание боль,шого образца льда, примор;желного к гластине и не пригоден рля определения адгезии образцов льда малых размеров с криволинейными поверхностями. Р частности, он Для этого используют образец в виде цилиндрического каййлляра со столбиком льда,внутри него, а сдвигаюшее усилие...

Номер патента: 103399

Опубликовано: 25.07.1976

Автор: Семенов

МПК: G01N 19/04

Метки: испытания, металлов, свариваемость, состоянии, холодном

...в противоположных направлениях, и образец вводят между кромками вращающихся пуансонов, которые при сдавливании образца образуют на нем шов переменнсй по длине глубины.На фиг. 1 и 2 схематически показано устройство пуансонов и испытуемый образец в процессе образования шва при производстве испытания по предложенному способу; ча фиг. 3 - деформация шва,Роликовые пуансоны вращаются в разные стороны с одинаковой лнчейной скоростью, а образец втягивается между ними за счет сил трения. В силу того, что роликовые пуансоны (один или оба) посажены на ось эксцентрично, деформация шва по длине (глубина вдавливания пу ансонов) изменяется за один оборот от минимальной до максимальной и вновь до минимальной.103399 ставленного из двух сложеннь.х...

Номер патента: 528484

Опубликовано: 15.09.1976

Авторы: Белый, Михневич, Пинчук

МПК: G01N 19/04

Метки: адгезионного, исследования, соединения

...адгезионного10 различных сред вцентре грани призследуемым образцолунка, диаметр коканала для подач15 0,1 - 1,0 мм, а поканал для отвода ки изображено п На чертеже схематичлагаемое устройство.20 Оно содержит трс.призму 1, механизм 2образца 3 к,призме, кпытательной среды, кантатсльной среды, сф25 призме и оптическую рму 7. Кроме того, устточником 8 избыточнотельной среды и системсреды.,30 Устройство работает 1 розрачную сследуе могоподачи иствода испытнк б в щую систсабжено исия испытаения утечек хграннуюприжима ианал 4 дляал 5 для оерическуюегистрируюрой ство снго давлеой 9 измер сдующим оор азом) УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ АДГЕЗИОННОГО СОЕДИ Н ЕН ИЯКорректоры: В, Дод и А. Николаева Редактор Г. Мозгкевкова Заказ 2020/5 Изд. Мо...

Номер патента: 539255

Опубликовано: 15.12.1976

Авторы: Конвисарова, Курсков

МПК: G01N 1/28, G01N 19/04

Метки: испытания, клеевого, образец, отрыв, прочности, соединения

...воляет цсость цспытацндрической 1 редназначен стц центровов. Изобретение относится к ования прочности клеевых соедно к исследованию прочности ыпений на отрыв.Известен образец для испытания пклеевого соединения на отрыв, состодвух соосных цилиндрических скторцами частей 1.Недостатком известного образцаневозможность непосредственного кв захватах испытательной машины. Известен также образец для испытания прочности клеевого соединения на отрыв, состоящий из двух соосных цилиндрических склеенных торцами частей и имеющий на концах фланцы под захваты испытательной машины 121.11 едостатком известного образца является низкая то вость исп 1.тания, вызванная нали.чием перекосов, обусловленных тем, что диаметр ццлинлрическоц части образца, торец...
