Номер патента: 156315

Опубликовано: 01.01.1963

МПК: G01B 9/06, G02B 23/06

Метки: 156315

...2 - то же, проекционная система.Лучи света от наблюдаемого объекта проходят через объектив 1 и окуляр 2 телескопической системы и, минуя призму-куб 3, попадаот на фокусирующее плоское зеркало 4. Зеркало расположено перпендикулярно оптической оси телескопической системы и может перемещаться параллельно самому себе вдоль этой оси. Перемещением зеркала изменяется длина оптического пути лучей, чем и осуществляется пере- фокусировка без изменения увеличения трубы. Отсутствие внутренней фокусирующей линзы уменьшает ошибки положения визнрнои осн при перефокусировке трубы, так как параллельность плоского зеркала са. мому себе достигается сравнительно легко.Лучи, отразившиеся от зеркала, попадают на полупрозрачнуо внутреннюю грань призмы-куба...

Номер патента: 156316

Опубликовано: 01.01.1963

МПК: G01B 9/04

Метки: 156316

...5 и призмами б и 7 через зеркало 8 вибратора (на чертеже не показан), которое колеблется с частотой 50 ги, в плоскость шелевой диафрагмы 9 Из-за колеоания зеркала виоратора изоораження штрихов сканнрмот в плоскости щелевой диафрагмы 9 и она освещается переменным световым потоком, отраженным от полированных поверхностей измеряемых штриховых мер. Оптическая система 10 передает указанный световой поток на фотоэлементы 11. Для визуального наблюдения измеряемых штриховых мер в предлагаемом микроскопе предусмотрен окуляр 1".156316 За время одного колебания зеркала вибратора (не показан) изображение штрихов измеряемых штриховых мер дважды проходит через щелевуюдиафрагму и при каждом таком прохождении в цепи фотоэлемента возникают...

Номер патента: 156504

Опубликовано: 01.01.1963

МПК: E21B 47/06, G01B 3/00

Метки: 156504

...от изьестных тем, что оно снабжено малоинерционным термометром, размешенным на конце измерительного рычага, индуктивного каверномера, корпус которого одновременно является элементом, ощупывающим стенку скважины, и термометром сопротивления, установленным в нижней части корпуса каверномера.На чертеже изображено предложенное устройство для исследования скважин, содержащее индуктивный каверномер 1, на одном нз измерительных рычагов 2 которого размещен малоинерционный термометр 3, корпус 4 которого скользит вдоль стенки скважины. В нижней части корпуса каверномера размещен термометр сопротивления 5.Применение предложенного устройства обеспечит возможность проведения термокаротажа с одновременным измерением диаметра нефтяных скважин,...

Номер патента: 156612

Опубликовано: 01.01.1963

МПК: G01B 7/16, G01D 5/14, G01L 11/00 ...

Метки: 156612

...укрепляют на биметаллической скобе и кинематпчески соединяют его подвижный электрод с воспрпгп 1 мающим элементом, выполненным в виде мембраны, и перемещающимся элементом системы силовой компенсации.На чертеже приведена принципиальная схема устройства.На корпусе 1 преобразователя установлена биметаллическая скоба 2, на которой укреплен механотрон 3, а внутри корпуса помещен воспринимающий элемент 4, связанный штоком 5 с подвижным электродом б механотрона. Подвижный электрод с одной стороны подключен к измерителю 7, а с другой - через усилитель 8 к электромагниту 9 силовой обратной связи, осуществляемой через рычажную передачу 10, качающуюся на оси 11,Предмет изобретенияПреобразователь неэлектрическпх вели цш в электрические с...

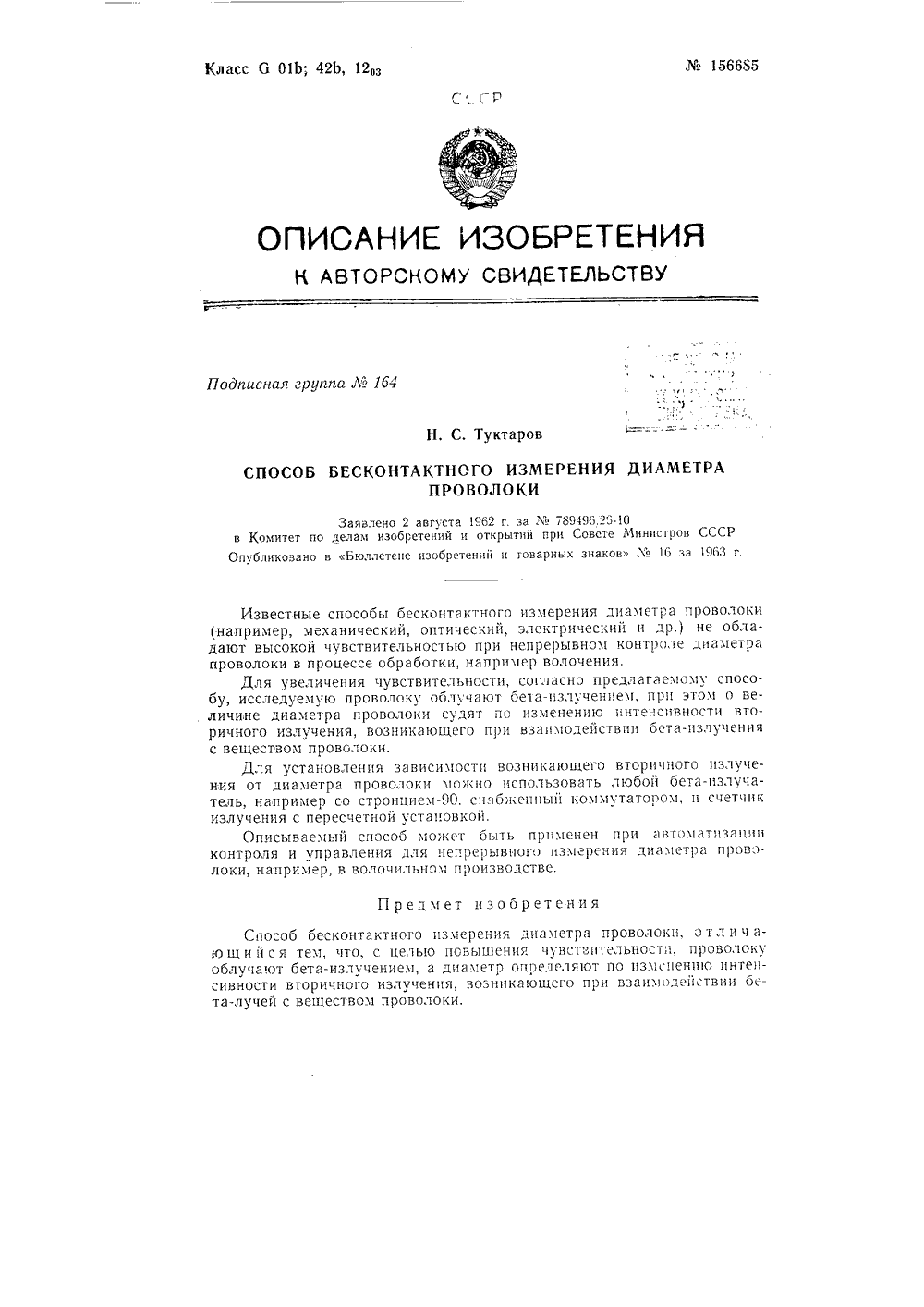

Номер патента: 156685

Опубликовано: 01.01.1963

МПК: G01B 15/02

Метки: 156685

...(например, механический, оптический, электрический и др.) не обладают высокой чувствительностью при непрерывном контроле диаметра проволоки в процессе обработки, например волочения.Для увеличения чувствительности, согласно предлагаемому способу, исследуемую проволоку облучают бета-излучением, прп этом о величине диаметра проволоки судят по изменению интенсивности вторичного излучения, возникающего прп взаимодействии бета-излучения с веществом проволоки.Для установления зависимости возникающего вторичного излучения от диаметра проволоки можно нспользовать любой бета-излучатель, например со стронцием, снабженный коммутатором, и счетчик излучения с пересчетной устаовкой.Описываемыи сособ ожет о.ть призсиен при автохатизации контроля...

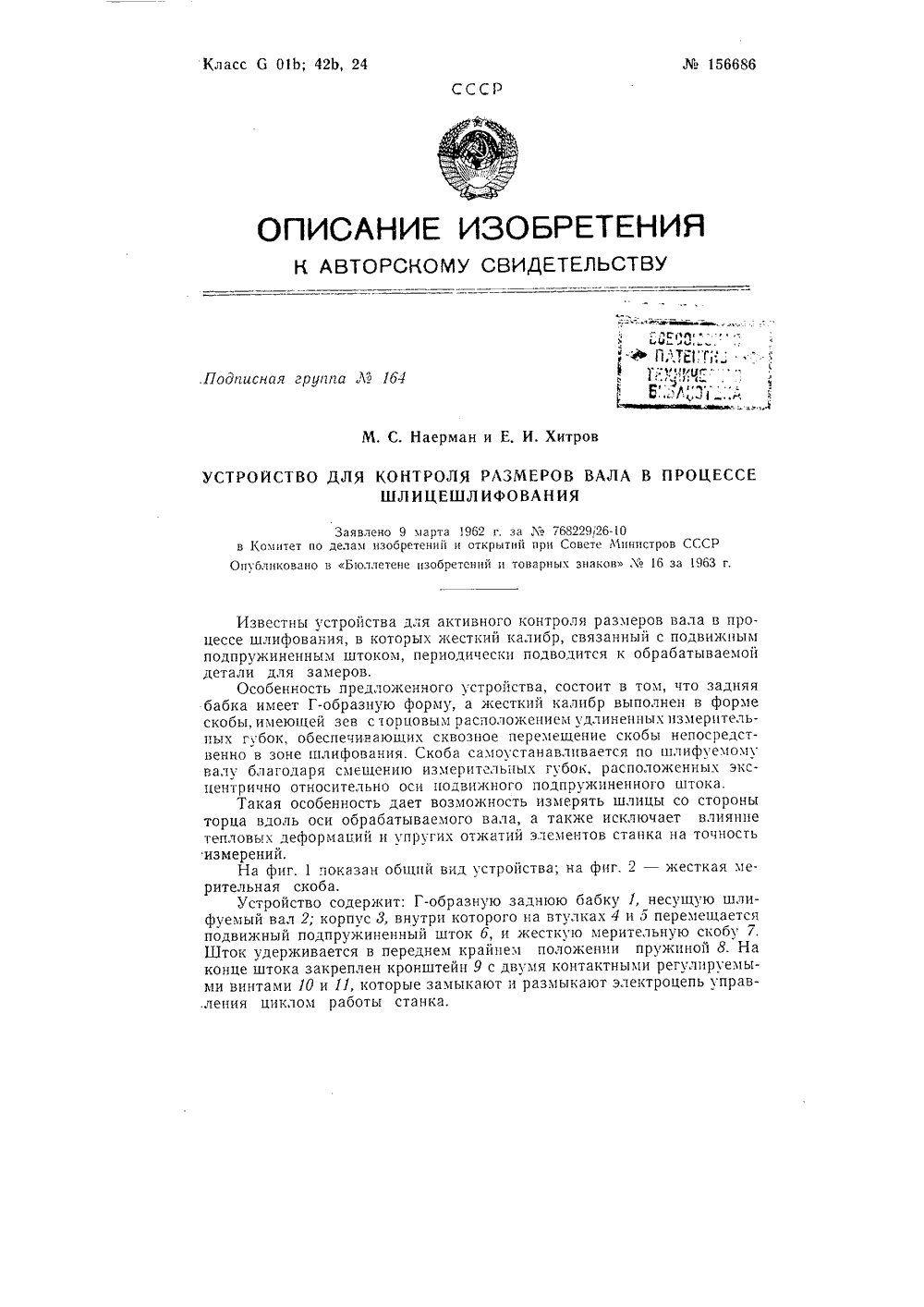

Номер патента: 156686

Опубликовано: 01.01.1963

МПК: B24B 49/00, G01B 5/08

Метки: 156686

...кронштейн 9 с двумя контактными регулируемыми винтами 10 и 11, которые замыкают и размыкают электроцепь управ.ления циклом работы станка.Ъд 156686Кесткая мерительная скоба 7 (фиг. 2) изготовлена из стали и термически обработана до твердости Я, =- 52 - 56.Для повышения износоустойчивости измерительная часть скобы, входящая в непосредственный контакт с обрабатываемым валом, оснащена твердосплавными вставками В,Мерительная часть скобы имеет: направляющие фаски а под углом 30 - 45 для облегчения ориентации скобы по шлифуемому валу; заходный конус б под углом 3 - 5-, обеспечивающий стабильные условия вхождения скобы на вал; участок в контроля предварительного размера для прекращения обдирочного шлифования, включения принудительной...

Номер патента: 156687

Опубликовано: 01.01.1963

МПК: G01B 21/02

Метки: 156687

...показано устройство прибора.От источника 1 синусоидальных колебаний напряжение поступает в катушку вибратора 2, имеющего излучатель 3, который нагружен на воздуховод 4 типа экспоненциального рупора.В воздуховоде возникает переменное давление с частотой, равнои частоте колебаний, возбуждаемых вибратором, Горловина 5 воздуховода имеет выходное сопло 6. В разрез, находящийся в средней части воздуховода, вставлен электрический преобразователь 7 давления. За выходным соплом на расстоянии 1 помещается измеряемый материал 8 на неподвижном основании. Все де 1 алп помещены в общем корпусе 9 из магнитомягкого материала, имеющего отверстия 10. При изменении расстояния 1 изменяется акустическое сопротивление в воздуховоде.156687 Электрический...

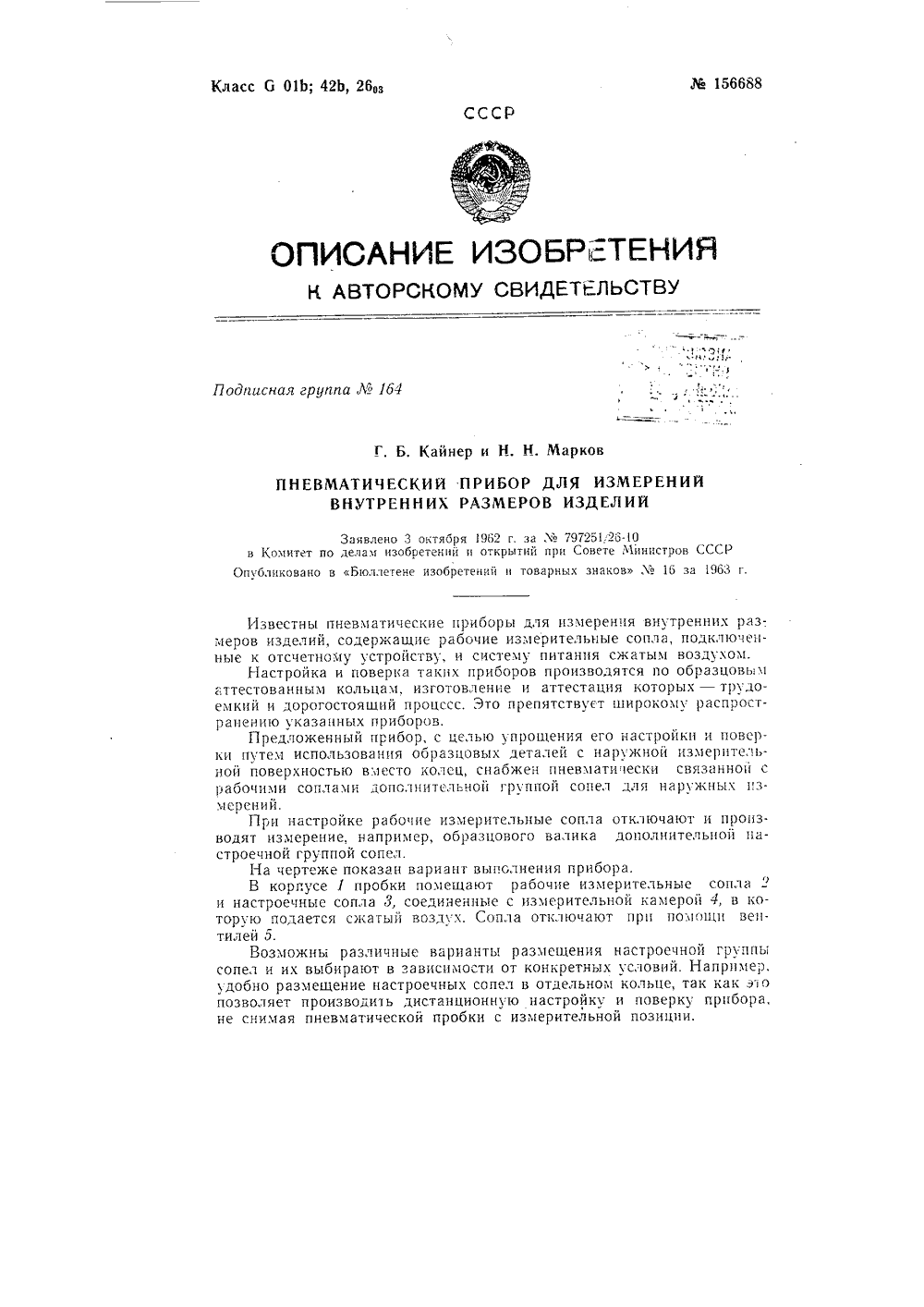

Номер патента: 156688

Опубликовано: 01.01.1963

МПК: G01B 13/14

Метки: 156688

...измерение, например, образцового валика дополнительной настроечной группой сопел.На чертеже показан вариант выполнения прибора.В коргусе 1 пробки помещают рабочие измерительные сопла о и настроечные сопла 3, соединенные с измерительной камерой 4, в которую подается сжатый воздух. Сопла отключают при помощи вентилей 5.Возможнь 1 различные варианты размешения настроечной группы сопел и их выбирают в зависимости от конкретных условий. Например, удобно размещение настроечных сопел в отдельном кольце, так как юо позволяет производить дистанционную настройку и поверку прибора, не снимая пневматической пробки с измерительной позиции.М 15 бб 88 Одно (или несколько) пневматических колец с соответствующими установочными образцами можно...

Номер патента: 156691

Опубликовано: 01.01.1963

МПК: G01B 3/02, G01B 5/14, G01C 15/00 ...

Метки: 156691

...передачу. На чертеже изображена предложенная линейка. Она содержит основную линейку 1 (от 0 до 250 с,и), в пазах которой установлена базисная линейка 2, свободно перемещающаяся вправо и влево. На подвижной рамке 3 установлены две шкалы, выраженные в сантиметрах.Первая шкала (до 22 слг) служит для измерения длины гнезда, а вторая шкала является вспомогательной для основной и базисной линеек.Параметры центра гнезда и длины определяют указателями 4 и 5. Указатели при помощи барашка б, приводящего в движение зубчатое колесо и рейку (на чергеже не показано), свободно раздвигаются относительно центра подвижной рамки.Площадка 7 с пружинами 8 служит для укрепления листов бумаги при записи данных замера.К рамке пр 5 Крепля 10 т сетку длинОю...

Номер патента: 156714

Опубликовано: 01.01.1963

МПК: G01B 11/24, G01B 9/02

Метки: 156714

...достпп 1 уто тем, что пробное стекло ьыполнено в виде мениска, а оптическая головка снабжена поворотным механизмом, служащим для вращения головки вокруг центра кривизны мениска, с которым совмещен центр кривизны исследуемой псверхности.аемого интерферо156714 совмещен с той же точкой. При этом пучок лучей падает по нормалям к поверхности пробного стекла О и к исследуемой асферической поверхности и, отразившись от обеих, лучи интерферируют и совершают тот же путь в обратном направлении. Пройдя через полупрозрачное зеркало 5, пучок лучей попадает в телескопическую лупу по сетке 12, по которой и производится наводка поворотной системы па интерфсренционные полосы, наблюдаемые через окуляр 13. Отсчет угла поворота (т. е, полярный...

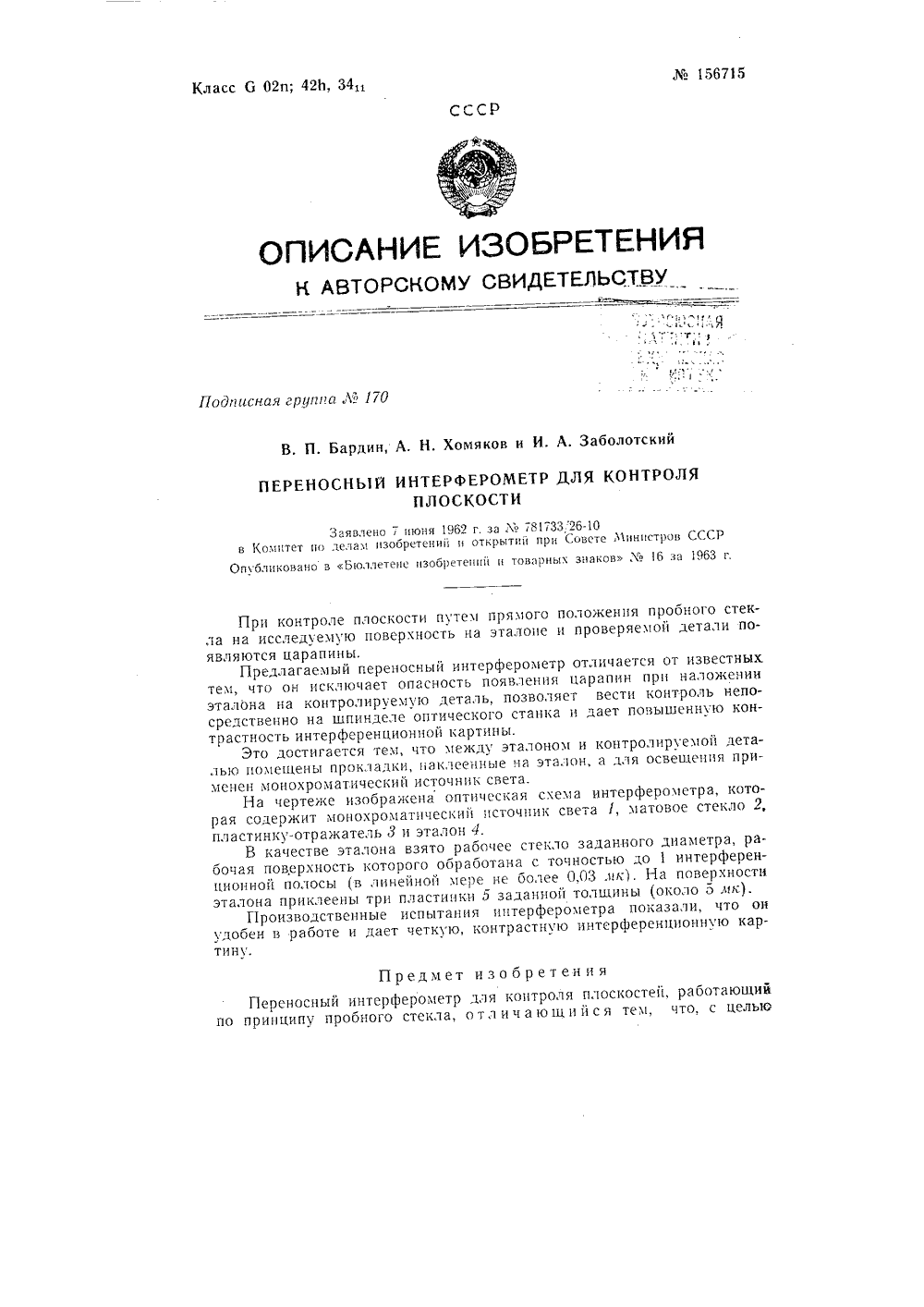

Номер патента: 156715

Опубликовано: 01.01.1963

МПК: G01B 11/30, G01B 9/02

Метки: 156715

...царапин при наложении эталона на контролируемую деталь, позволяет вести контроль непосредственно на шпинделе оптического станка и дает повышенную контрастность интерференционной картины.Это достигается тем, что между эталоном и контролируемой деталью помещены прокладки, наклеенные на эталон, и для освещения применен монохроматический источник света.На чертежике изобразкена оптическая схема интерферометра, которая содержит монохроматический источник света 1, матовое стекло 2, пластинку-отражатель 3 и эталон 4.В качестве эталона взято рабочее стекло заданного диаметра, рабочая поверхность которого обработана с точностью до 1 интерференционной полосы (в линейной мере не более 0,03 лк). На поверхности эталона приклеены три пластинки 5...

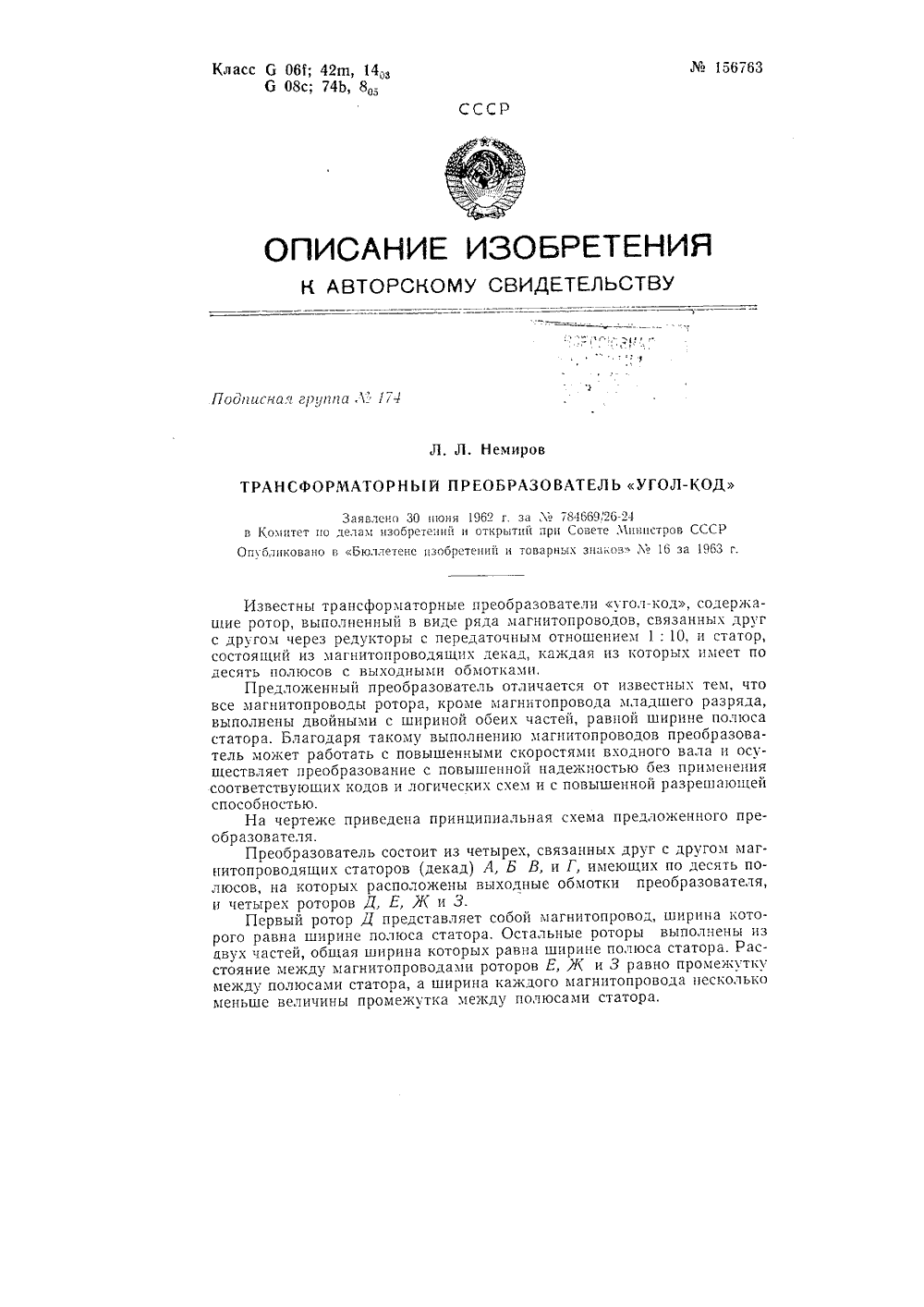

Номер патента: 156763

Опубликовано: 01.01.1963

МПК: G01B 7/30

Метки: 156763

...промежутку между полюсами статора, а ширина каждого магнитопровода несколько меньше величины промежутка между полюсами статора, Хс 156763Первый ротор Д соединен с входным валом преобразователя муфтой трения (на чертеже не показана), остальные роторы соединены друг с другом через обычные редукторы с передаточным числом 1: 1 О.Магнитопровод И соединяет ротор Д со статором Г. 1-1 а этом магннтопроводе расположена входная обмотка возбуждения.Преобразователь работает следующим образом.При остановке ротора Д в определенном положении, соответствующем положению ротора под полюсом статора, подается импульс тока считываниями,кода. Магнитный поилок Ф, возбужденный в магнитопроводе И током считывания, замыкается по следующей цепи: переход К, ротор...

Номер патента: 156771

Опубликовано: 01.01.1963

МПК: G01B 7/00, G01R 31/28

Метки: 156771

...43 и 45. Последцце сВОими НОрмяльцо рязоыкцуты)и коцтяктями сям 00310 кируются. Пластина 46 Включает реле 47, а оно, в свою очередь, промежуточное рег 1 с 48. ВГяГОдяр 51 Бьдсржкс Врсмеци цри Вклочсции реле 48 к момент 311)1 ык 1 ци 5 коцтяктя 49 цепи эг 1 ектромяГнитс зцякя уже цодГОтовлены, т. е. работают Определенцые электрОмяГниты. Тяк как при срабатывании реле 48 его нормально замкнутый контакт размыкается, сразу ке после раОатывация реле ца замыкяцие цачицается Выдержка Бремеци ня 0 тпускание, необходимая для включения электромагцита печатаюшего устройства. По возвращении реле 47 в исходное положение отключается реле 48 и его Нормально замкцугый коцтактвключаст катушку 37 - процесс повторяется,Прц подходе щетки шагового искателя...

Номер патента: 156837

Опубликовано: 01.01.1963

МПК: G01B 13/00, G01B 21/00

Метки: 156837

...пор, пока расстояния между ними и поверхностью измерительного винта не будут одинаковыми.При повороте корпуса 8 перемещается жестко связанный с ним сектор 10. На секторе имеются прорези, благодаря которым фотоэлектрическим огсчетцым устройством формируются импульсы. Число импульсов пропорционально углу поворота сектора,Датчик работает следующим образом.Если движение суппорта 1 точно соответствует перемещению винтовой линии вращающегося измерительного винта, то давления в камерах мембранного привода одинаковы, равны и расстояния между соплами и поверхностью винта. При этом сектор 10 неподвикец. Измерительный винт вращается синхронно с перемещением суппорта. Отсчет пройденного суппортом рассгояния обеспечивается угловым фотоэлектрическим...

Номер патента: 156854

Опубликовано: 01.01.1963

МПК: B62D 55/18, G01B 7/16, G01M 17/03 ...

Метки: 156854

...не показано) в звено.На тензометрические консоли пальцев, имеющих одинаковые диаметры, между опорами наклеивают по два тензодатчика 10 и 11.Располагают их в плоскости, параллельной плоскости башмака, для измерения касательной реакции грунта. В плоскости, перпендикулярной к плоскости установки тензодатчиков 10 и 11, на тензометрические консоли пальцев наклеивают по два тенздатч 1 ка 12 и 13 для измерения нормальной реакции грунта. Расстояние между тензодатчикаи каждои пары должно Оыть Одинаковым.Тензодатчпки 10, 11 и 12, 1.3 соответственно соединяют в полумосемы, оеспечивающие незав 1 С 11 сть результата изерен;я от места приложения нагрузок в опорах, а также от смещения опор Относительно пальцев с тензодатчиками, Силы,...

Номер патента: 156872

Опубликовано: 01.01.1963

МПК: G01B 7/02, H03M 1/24

Метки: 156872

...Величина тока смещения регулируется переменным сопротивлением Р.При отсутствии сигнала в обмотке подмагничивания (управления) ыу пеРеменный магнитный поток сРеДнего стеРжнЯ Ф 1, РаспРеДелЯется между крайними стержнями, При этом во вторичных обмотках г, индуктируются равные по величине, но противоположные по фазе э.д.с., так как верхняя пара обмоток ю.включается встречно с нижней парой обмоток и Эти э.д, с. взаимно компенсируются, вследс 1- вие чего результирующее напряжение на выходе (Ь) равно нулю.Магнитное поле сигнала в обмотке управления к 1 в одном из крайних стержней совпадает по направлению с полем смещения, а в другом имеет противоположное направление, Таким образом, сигнал в обмотке управления вызывает перераспределение...

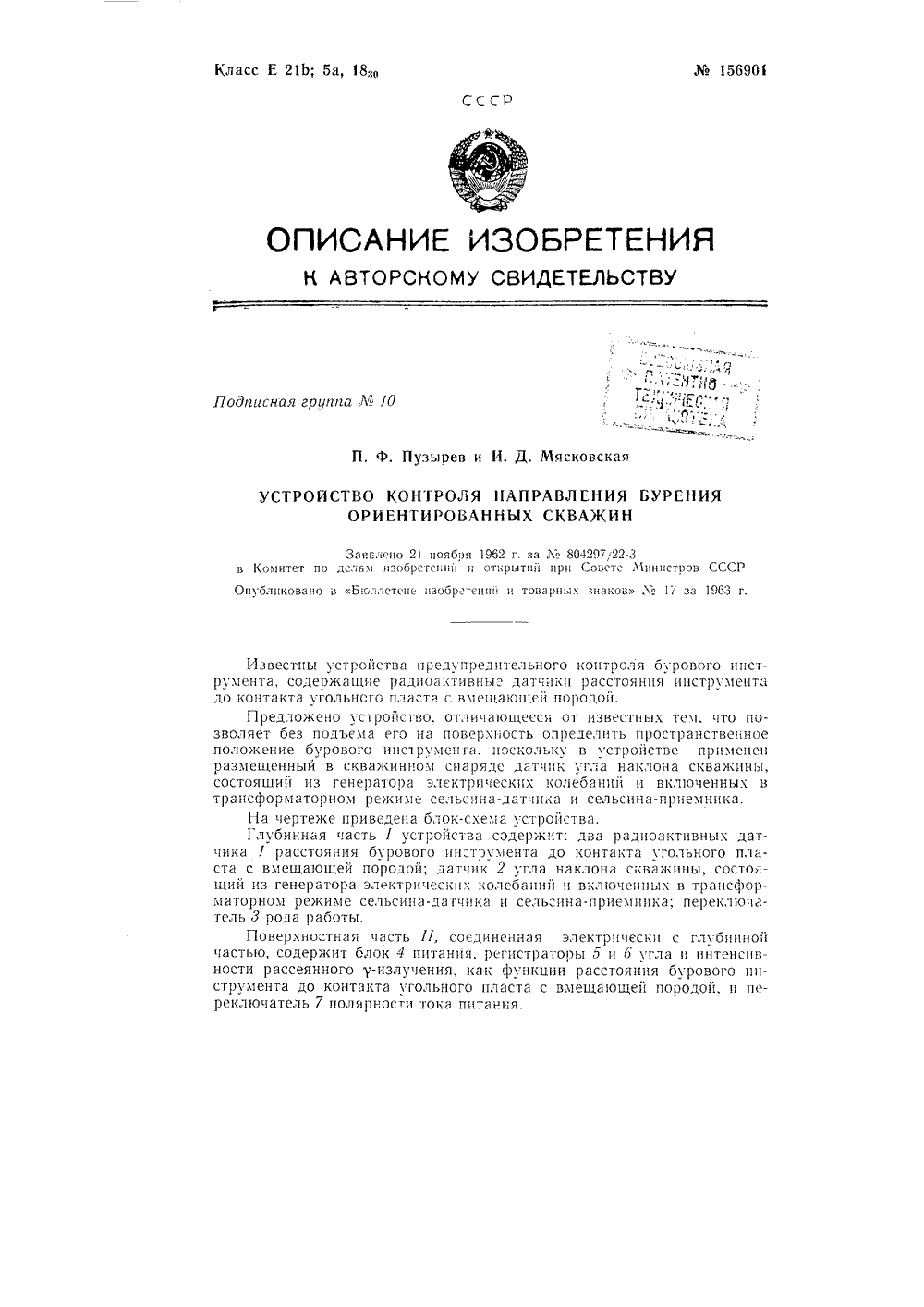

Номер патента: 156901

Опубликовано: 01.01.1963

МПК: E21B 47/024, G01B 7/30

Метки: 156901

...электрических колеояний и Вк,1 юченных В трансфор 12 торном режи 1 е се;1 ьсина-датчика и сельсина-приех 1 ника, На чертеже приведена блок-схема устройства. 1 лубинная часть 1 устройства содержит: два радиоактивных датчика 1 расстояния бурового ин:трумента до контакта угольного пласта с вмещягощей породОЙ; датчик 2 угла наклоня скважины, состоя - щий из генератора электриескпх колебании и включенных в трансформаторном режиме сельсина-датчика и сельспна-приемника; переключатель 3 рода раооты.Поверхностная часть П, соединенная электрически с глубинной частью, содержит блок 4 питания, регистраторы 5 и 6 угла и интенсивности рассеянного у-излучения, как функции расстояния бурового инструмента до контакта угольного пласта с вмещающей...

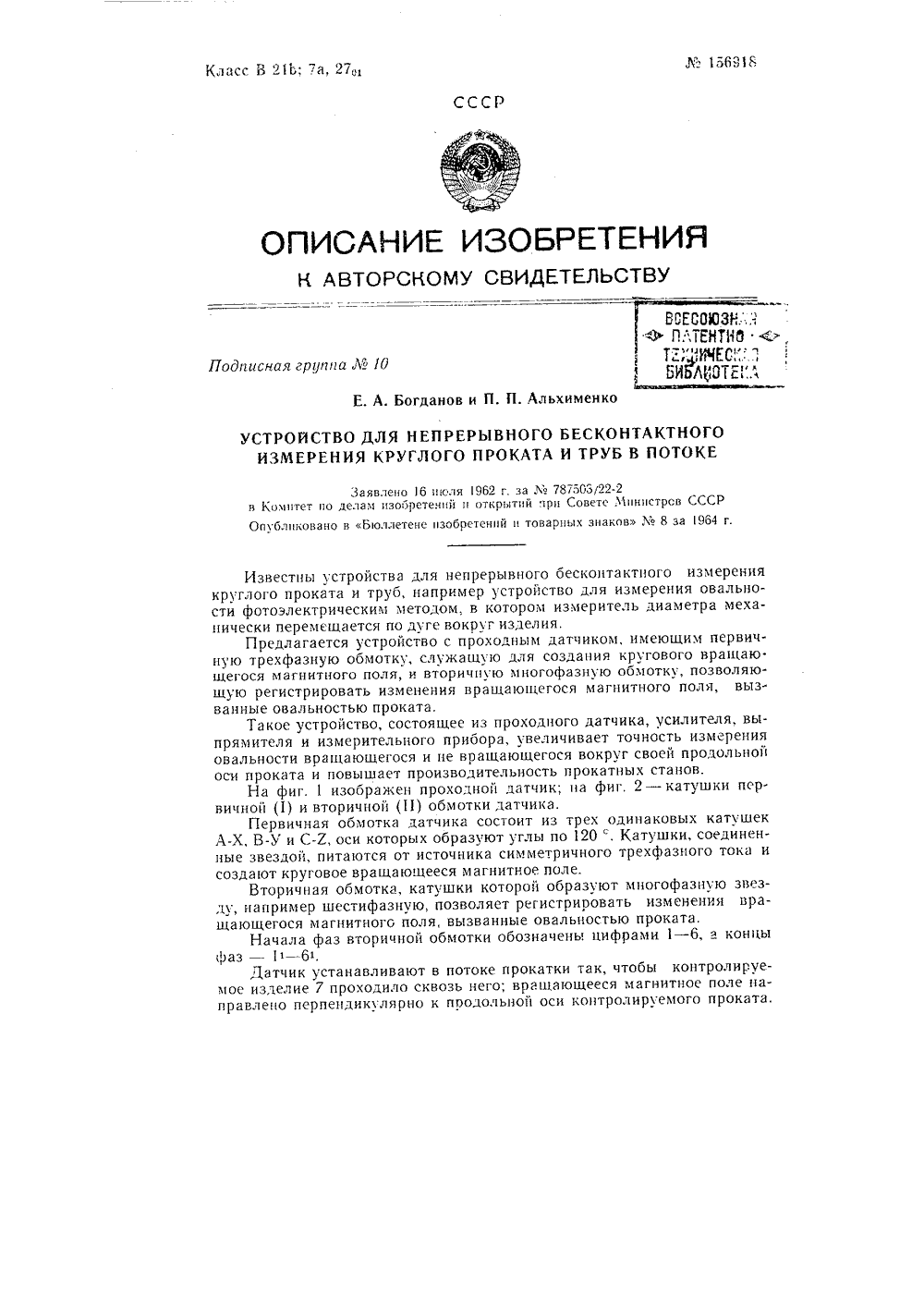

Номер патента: 156918

Опубликовано: 01.01.1963

МПК: B21B 37/00, B21C 51/00, G01B 7/12 ...

Метки: 156918

...всех поочередно работаю 1 цих фаз и имеет форму кривой, совпадаюшей с формой огибающей кривой э.д.с, всех фаз.Кривая сигнала носит пульсирующий характер. Если сечение проката овальное, то величина токов, наведенных в металле, оудет зависеть от ориентации возбужденного поля относительно сечения, и поэтому амплитудные значения э.д.с в разных катушках вторичной обмотки будут разными. В этом случае частота сигнала будет отличаться от частот пульсации.Сигнал с датчика подается на вход избирательного усилителя переменного тока. С выхода избирательного усилителя сигнал выпрямляется и сравнивается с постоянным напряжением, получаемым от источника компенсационного напряжения. Чем больше овальность проката, тем больше амплитуда сигнала.Предме Г...

Номер патента: 156929

Опубликовано: 01.01.1963

МПК: D06H 1/00, G01B 5/04

Метки: 156929

...следующим образом, Для измерения длины ткани конец ее по всей ширине заправляют на мерильном валике 1 под шуп 7, при этом она изолирует щуп 7 от мерильного валика и размыкает этим электрическую цепь. Рычаг 11 под действием пружины 17 поворачивается против часовой стрелки вокруг оси 12 до упора 118 и свободным концом включает кулачковую муфту 4.Движущаяся ткань приводит во,вращение мерильный валик 1 и вместе с ним червячную пару 3, которая с помощью кулачковой муфты 4 сообшает вращение оси 5 счетчика 6; при этом отсчитывается длина ткани. В процессе измерения шуп 7 опирается на ткань.Когда ткань сходит с мерильпого валика 1, щуп 7 начинает контактировать с ним, и электрическая цепь замыкается. Сердечник 10 электромагнита 9 поворачивает...

Номер патента: 156971

Опубликовано: 01.01.1963

МПК: B61K 9/08, G01B 7/00

Метки: 156971

...разме156971щепо от головки рельса на расстоянии, равном или несколько ббльшим высоте реоорды колеса.Кроме того, имеется отверстие 8, которое расположено от головки рельс на расстоянии, меньшем высоты реборды колеса.По одну сторону вставки установлены осветители Л Л Л;, Лв, по другую сторону вставки - фотоэлементы ФД, ФД 2Д 7 ФД 8Фотоэлементы (фотодиоды) включены на вход соответствующей триггерной схемы Т Т, Т-Т, на полупроводниковых триодах. На выходе триггерных схем включены соответственно электромагнитные реле Рь РР;, Р 8, управляющие работой электромагнитов ЗМ ЗМ, ЭМ-ЭМ 8 регистрирующих, приборов,Работа устройства показана на следующем примере.При прохождении по вставке колеса, имеющего прокат, ребордой колеса будут перекрыты...

Номер патента: 157117

Опубликовано: 01.01.1963

МПК: G01B 7/14, G01C 22/00

Метки: 157117

...лОфт снижа 10 т то:1- ность изме)ений. В Гред;Ожс 1 ПО) 1 Ндикато;)е штОк н)ест конусн, ю пове 1).нос Гь, на к 010 рм 10 Опи)аОтсз концы трекпрхтпк балоек, рас- Голоженных по Ок)важности под х Глоъ 120".а 1 ерте)ке НВОб 1)ажс 11 а с.хе)а 11 ндикат 01)а. Инд 1 кг 1 то) СОСТОИ нз х пр) Гн.; оалочек 1 1 увствтельгОГО зле)е;) а с наклеенными на 1 1 их прОВОло Пьн датчиками соп 1)от 11 вления ), нтО- ка 3 с конусн 01 ПОВе)кностьо, ко)пса , Вт;лк ) и икипы 6. 11 рп Гере 1 ещении штока и)уГнс ба,очки, Оп 1 раясь на с 0 конмсн 1 О поверхность, прогибаются. Вызывая деформацию проволочны.; датчиков соп 1)ОтиВления. Из)1 енение со ротнВления регистрируется изме 1)нтель:ым прибором.Предмет изобретеният 1 ндикатор для измерения пере:ещений,...

Номер патента: 157118

Опубликовано: 01.01.1963

МПК: G01B 7/34, G01D 5/241

Метки: 157118

...1 б У С В ИЛЕТ ЕЛЬСТВ поверхностью (на чертеже не показана), перемещается по ней при помощи привода 3,Другой конец рычага 2 кинематически связан со средней пластиной 4 дифференциального конденсатора 5, образующего вместе с иглой 1 датчик б профилометра-профилографа. Датчик б включен в схему электронного усилителя 7, преобразующего напряжение высокочастотного генератора 8, который подключен к датчику б через делитель 9 напряжения, позволяющий выбирать диапазон измерений,К выходным цепям усилителя 7 подключен регистрирующий прибор 10. Питается схема через стабилизатор 11.Профилометр-проф илограф раоотает следующим образом, При колебании иглы 1, перемещающейся по измепяемой поверхности, колеблется пластина 4 дифференциального конденсатора...

Номер патента: 157119

Опубликовано: 01.01.1963

МПК: G01B 5/02

Метки: 157119

...т перемещения стола 2, самоцентрируОщейся головки .1, связанной со станиной упругим подвесом о, и дву.;координатного отсчетного устройства б.Деталь 7, подлежащую обмеру, устанавливают на столе 2, при ем отсет координат производится, например, от базовык поверкностей Х. Стол 2 устанавливают в такое положение, чтобы центр обмеряемого отверстия 9 совместился, котя бы приближенно, с осью головки 1. ЗатЕМ ВращЕНИЕМ За:ОВИКа 10 ЕрЕЗ ГИОВИЙ ВВЛ 11 ПОВОратИваОГ КуЛачок 12, благодаря чему стакан 13 поднимается вверк, а веркине концы рычагов 14 вкодят в отверстие 9. При вращении маковика 15 вкитовой толкате;и 1 б, врашаеыЙ гиоким Вало 17, под:имается и пере.ещеСт ввер.: подаВатель 18. В результате взаимодеЙстВия копиескОЙ позер.М 157119 ности...

Номер патента: 157120

Опубликовано: 01.01.1963

МПК: G01B 3/00

Метки: 157120

Номер патента: 157314

Опубликовано: 01.01.1963

МПК: B21B 38/00, G01B 11/24

Метки: 157314

...ошибки принята условно; если петлю необходимо сократить, подтянуть - сигнал ошибки положительный (+), если же оца мала и надо отпустить - сигнал ошибки отрицательный ( - ).Работа электронного блока при различных случаях пространственного положения петли:1) Величина петли превышает допустимое значение, и ее необходимо подтянуть.Импульсное напряжение, снимаемое с фотоэлементов Ф 9, Ф 10 и ФП, при любом положении петли неизменно. Импульсное напряжение, снимаемое с Ф 12, в данном случае имеет длительность несколько ббльшую, чемтФ 10- + тФ 9 где тф 9 - длительность первого опорного импульса с фотоэлемента Ф 9. До прихода импульсов с Ф 9 и Ф 10 от У, и Е/.- подаются разрешающие сигналы.Вход У 2 открывается только при наличии импульсов от Ф...

Номер патента: 157499

Опубликовано: 01.01.1963

МПК: G01B 7/04, G01P 3/50

Метки: 157499

...датчике тем, что магнитный ролик выполнен в общем блоке с магнитопроводом подмаг 1 ичивающей катушки, а весь блок подвешен на пружине, обеспечива 1 ощей отвод ролика при отсутствии трубы.На чертеже изображена конструктивная схема описываемого датчика.Труба 1 движется в направлении, указанном стрелкой Л. С трубой фрикционно связан ролик 2, вращающиися на оси 3. Свободный конец оси 3 через зубчатую передачу 4 вращает фотоэлектрический тахо- метр 5, представляющий собой диск, который модулирует световой поток, падающий от лампочки на фотоэлемент. Частота импульсов наМ 157499 пряжения, снимаемого с фотоэлемента, преобразуется в скорость движения трубы. Ролик 2 является частью магнитной системы датчика 1 путь замыкания магнитного потока Ф в...

Номер патента: 157500

Опубликовано: 01.01.1963

МПК: G01B 11/02, G01B 5/00, G01D 5/38 ...

Метки: 157500

...штифты скользят ПО Гладким кромках 1 большой дифракционной реше 1 ки, сохраняя установлен 1;ый первоначально рабочий зазор.На чертеже изображено предложенное устройство.Осветите,1 ь 1, малая дпфракционная решетка (маска) 2 и головка 3 с фотодатчиками 4 закреплены на одном основании б и при своем движении перемешаютсЯ ОтнОсительно неподвижной большой дифракционной решетки б. Малая дифракцпонпая решетка 2 укреплена в обойме 7, которая на пластинчатой пружине о подвешена к корпусу осветителя 1. Пс краям обоймы 7 установлены четыре фиксирм 1 ошпх штифта 9, которь;е при рабоче датчика скользят по гладким кромкам 10 большой дифракционной решетки б.При начальной юстировке штиф 1 ы 9 закрепляются таким образом, чтобы между малой...

Номер патента: 157501

Опубликовано: 01.01.1963

МПК: G01B 7/06, G01B 7/13, G01N 27/90 ...

Метки: 157501

...устройство 37, исполнительное устройство 38, частотный детектор 39, усилитель постоянного тока 40, электромехани )е. ское устройство 41 и релейно-контактную систему 22. Датчик 33 представляет собой накладную катушку, включенную с помощью коаксиального кабеля в контур звтогецератора 32. Напряжение на контуре автогенератора 32 зависит от состояния участка трубы, находящегося под датчиком 33. Это напрякение поступает на амплитуд)ый детектор,34, выходное наприкение которого измеряется балансным вольтметром 35.Для компенсации влияния расстояния между контролируемой трубо") и датчиком 33 ца показания прибора напряжение с автогецератора,32 подается на частотный детектор 39 и далее - на усилитель постоянного тока 40, к выходу которого...

Номер патента: 157502

Опубликовано: 01.01.1963

МПК: G01B 11/02, G01B 11/26

Метки: 157502

...внутри его фотоэлементом имеют отнссительно невысокую точность измерения, потому что на выходе фотоэлемента получаются передний и задний фронты импульса неодинаковой длитель;гости, что вносит ошибку в измерение размеров тел.В предлагаемсм устройстве уменьшение погрешностей измерения достигается тем, что светоприемник выполнен в виде цилиндра (илг 1 его части), на поверхность которого аесе фоточ вствггтельной слоЙ.На чертеже изображена принципиальная схема фотоэлектрического устройства для измерения гловь 1 х и линейгных размеров тел.Измеряемый горячий 1 или холодный с подсветкой) предм:т А - Б опрашивается гцелью 1 врашагсщегося цилиндра 2 (на чертеже показаны два различных положения одной и той же опрашивающей щели 1)....

Номер патента: 157503

Опубликовано: 01.01.1963

МПК: G01B 7/06

Метки: 157503

...стенок труо с помошью диафрагменного пневматического устройства.При контроле датчик 1 располагается с внешней стороны контролируемого изделия 2. Внутри изделия 2 напротив датчика 1 устанавливается диафрагменное устройство, в котором диафрагма 3 п 1 рнжа 1 а кольцом 4 к фланцу б с помошь 1 о винтов б, По шлангу 7, соединяемому с полостью диафрагмы 3 через штуцер 8, подается воздух, что обеспечивает надежный контакт гокопрсводяШей диафрагмы с контролируемым изделием на достато;но большом участке. При этом прп питании датчика токами высокой частоты в диафрагме возникают вихревые токи, изменявшие основной магнитный поток возбуждения, В нз:1 ерительной катушке датчика наводится э.д.с., по величине которой157503 можно судить о толщине...
