G01B — Измерение длины, толщины или подобных линейных размеров; измерение углов; измерение площадей; измерение неровностей поверхностей или контуров

Номер патента: 277281

Опубликовано: 01.01.1970

Авторы: Горбов, Зыбцев

МПК: G01B 7/32

Метки: датчик, емкостный, площади, сечения, тел, цилиндрических

...форму многоугольника, в случае, когда контролируемый многоугольник имеет вдвое больше сторон, чем датчик, точность измерения понижается. Известно также, что точность известного датчика возрастает с увеличением числа пар пластин.В предлагаемом датчике для повышения точности измерения обкладки конденсатора выполнены в виде двухходовых ленточных винтовых поверхностей с осью, совпадающей с осью измеряемого тела. При этом проекция свободного пространства на плоскость, перпендикулярную оси, образует круг с диаметром,равным зазору между обкладками.На фиг. 1 дана схема предлагаемого датчика; на фиг. 2 - пример его конструктивного5 выполнения,Между обкладками 1 и 2 конденсатора помещено измеряемое тело 3; 4 - диэлектрическая подставка....

Номер патента: 277328

Опубликовано: 01.01.1970

Авторы: Всесою, Калинин, Неразрушаюших, Праницкий, Средств

МПК: G01B 17/02

Метки: резонансный, ультразвуковой

...из допусков судят,по гоявлению резонансного им. пульса в соответствующе:канале регистрации 3 В целях устранения ложной сигнализации диапазоны частот выоиряют таким образом, цтобы их граничные частоты были соотвстствеццо больше цлц меньше блцжацших гармонических состявл 5 пощцх сснсвной резонансной частоты изделия, Это позвсляет сущестгенцо повысить прсизводительность и расш;1- рить возаОж 510 стц контроля, так кяк сужение диапазона частот кс;1 троля ведет к увели 1 е Ц 10 С 1 ОРОСТ 1". 131 ЕЦЕЦЦЯ ЧЯСТОТЬ 1, Я ТаКжЕ ПОЗ- воляет повысить помехоустойчивость и добиться однозначности огределеция выхода толщины за поле допусков.Способ заключается в том, что вместо одноо диапазона качан:и частоты в пределах, соответствующих сгряцичецной...

Номер патента: 277358

Опубликовано: 01.01.1970

Авторы: Кравчук, Шепеленко

МПК: G01B 7/16, G01M 13/04

Метки: закрепления, тензорезисторов, шейкахвалов

...заливают их гидроизолирующей массой, например эпо. ксидной смолой.Предлагаемый способ отличается тем, что по контуру паза перед установкой тензэрезпсторов заливают слой легкоплавкого металла, которому после затвердевания придактт форму ласточкина хвоста. Это повышает надежность закрепления тензорезисторов па шейках валов.Предлагаемый способ поясняется чертежом.На шейке вала выполняют паз а и одновременно просверливают радиальное отверстие б для вывода проводов. Затем по контуру паза заливают слой легкоплавкого металла 1, например припой ПОС, которому, придают форму ласточкина хвоста, устанавливают тензорезисторы 2 и заливают их гидроиголирующей массой, например эпоксидной смолой. Способ закрепления тензорезисгоров нашейках валов,...

Номер патента: 277360

Опубликовано: 01.01.1970

МПК: G01B 7/16, G01M 13/04

Метки: 277360

...те э перавы. П нс едмст нзобостення клеивания про. бумаж: ой осно. епных участков тем, что, с цеонтроля, через тки пропускаюг превышающий бугливанию осенные участки я качества на зисторов на ения неприклСпосоо контрол волочных тензоре ве путем обнаруж тензорезистора, о 7 15 лью повышения тензорезисторы пс электрический ток величину рабочего новы оонартжпеа 20 тензорезистора.СПОСОБ КОНТРОЛЯ ПРОВОЛОЧНЫХ ТЕНЗП ПСИзвестен спосоо контроля качества наклеиьания проволочных тензогезисторов на бумажной основе путем визуального обнаружения неприклеенных участков тензорезистора.Предлагаемый способ отличается от известного тем, что через тензорезисторы после их наклейки пропускают электрический ток, в 5 -- 15 раз,превышающий величину раоочего тока,...

Номер патента: 277362

Опубликовано: 01.01.1970

Авторы: Кутьин, Папелишвили

МПК: G01B 7/16, G01M 13/04

Метки: 277362

...При возникновен ина сжимается бу. При этом те деформации,едмет изобретения О Устроиство дл держащее скобу юитееся тем, что го смещения о при значительн 5 оно снабжено ш ной, стягивающе рым прикреплен нения устройствИзвестны устройства для измерения перемещений, содержащие скобу с тензорезисторами.Предлагаемое устройство отличается от изьестных тем, что оно снабжено штырями и спиральной пружиной, стягивающей скобу через штыри, к которым прикреплен стальной тро: для присоединения устройства к исследуемой конструкции, Это позволяет измерять взаимное смещение отдельных точек конструкции при значительном расстоянии между ничи.На чертеже изображено описываемое устройство.Оно содержит скобу 1 с тензорезисторами 2 и снабкено спиральной пружиной...

Номер патента: 277363

Опубликовано: 01.01.1970

Автор: Чаплыгин

МПК: G01B 7/24

Метки: датчик, магнитоупругий, механических, напряжений

...на обоих стержнях магнитопровода, и коммутатором, служащим для закорачивания этих обмоток при контроле величины магнитного сопротивления под полюсами. Это повышает точность измерения механических напряжений.На чертеже схематично изображен описываемый датчик.Он содержит магнитопровод 1 П-образной формы, на котором расположены намагничивающая обмотка 2, питаемая переменным током, и измерительная обмотка 3, сигнал с которой, пропорциональный механическим напряжениям в исследуемой детали 4, подается в измерительный прибор б.На. полюсах датчика в специально вырубленных окнах намотаны намагничивающие 6 и измерительные 7 обмотки, имеющие одинаковое количество витков. На каждом из полюсов обмотки разделены на равные по количеству витков...

Номер патента: 277364

Опубликовано: 01.01.1970

Авторы: Богомолов, Грачев, Чаплыгин

МПК: G01B 7/24

Метки: датчик, магнитоупругий

...полюсами магнитопров ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ Зависимое от авт. свидетельствас присоединением заявки Приоритет Опубликовано 22.Ч 11,1970. Бюллетень24 ата опубликования описа Запорожский машиностроительнь Известны магнитоупругие датчики для измерения механических напряжений, содержащие П-образный магнитопровод, на котором размещены намагничивающая и измерительная обмотки.Предлагаемый датчик отличается тем, что он снабжен пневматическими микрометрами, установленными в отверстиях, выполненных по всей длине вертикальных стержней магнитопровода, а измерительные торцы сопл микрометров расположены в одной плоскости с полюсами магнитопровода. Зто позволяет повысить точность измерения за счет контроля величины...

Номер патента: 277371

Опубликовано: 01.01.1970

Авторы: Дивинский, Николаев, Родионов, Усенко

МПК: G01B 7/30

Метки: величины, гибких, длинномерных, крутки

...трения вращается. По числу оборотов диска и его размеру определяют число витков нити.Однако при использовании этого принципа нарушается правильность протекания технологического процесса и способ не дает высокой точности измерения,Цель изобретения - повысить точность измерения. Для этого на нить направляется пучок пульсирующего луча света стробоскопа с частотой, равной или кратной частоте движущейся нити и по остановившемуся изооражению опрвделяют угол наклона филамента или стренги к оси нити. Объектом измерения является филаментная нить, участвующая одновременно в трех движениях: вокруг своей оси, поступательном перемещении вдоль оси и баллонировании.Угол наклона винтовой линии филамента или стренги характеризует величину крутки на...

Номер патента: 278128

Опубликовано: 01.01.1970

МПК: G01B 7/13

Метки: 278128

...бесконтактными токась ентроля отв р ания с индукым в хонингоиальной мостонный магнитемниками для Известны приборы для активного контроля отверстий в процессе их хонингования, содержащие индуктивный датчик, размещенный в хонинговальной головке и включенный в дифференциальную мостовую измерительную схе му, магнитные токосъемники для подачи электропитания на индуктивный датчик и снятия с него сигнала.Предлагаемый прибор отличается от известных тем, что, с целью обеспечения устой чивой работы, магнитная система токосъемников состоит из одной пары неподвижных и одной пары вращающихся колец из магнитного сплава, торцы которых,с зазором в 0,01 - 0,05 лл расположены в одной плоскости, пер пендикулярной оси вращения вала, на разных радиусах...

Номер патента: 278129

Опубликовано: 01.01.1970

Авторы: Кустова, Сахно, Середкин

МПК: G01B 7/00

Метки: датчик, перемещения, реостатного, типа

Номер патента: 278130

Опубликовано: 01.01.1970

Автор: Останин

МПК: G01B 7/06

Метки: толщины, электропроводных

...последней можно вернуть фазу вносимого напряжения в прежнее положение, соответствующее номинальному значению удельного сопротивления изделия, на что будет указывать отсутствие постоянного напряжения на выходе частотного модулятора 19, Таким образом, частота высокочастотного генератора 14 всегда устанавливается такой, чтобы фаза вносимого напряжения датчика 15 имела одно и то же значение., соответствующее номинальному удельному сопротивлению контролируемого изделия и номинальной рабочей частоте.Генератор высокой частоты связан через синхронизатор 2 б, например делитель частоты, с генератором низкой частоты, т. е. частота генератора 2 однозначно определяется значением частоты генер атор а 14,Возбуждающая катушка датчика 3 и...

Номер патента: 278131

Опубликовано: 01.01.1970

Автор: Исаев

МПК: G01B 5/20

Метки: 278131

...прибор для контроля размеров и формы цилиндрических поверхностей, например внутренних, содержащий корпус, установленный на нем поворотный барабан, на кото. ром жестко укреплены базовые измерительные наконечники и установлены подвижные измерительные наконечники, фиксируемый относительно корпуса при установке измерительных наконечников в рабочее положение, а также укрепленную в корпусе измерительную головку, взаимодействующую с подвижными измерительными наконечниками.Предлагаемый прибор отличается от известного тем, что, с целью повышения точности измерения, он снабжен кареткой, расположенной внутри барабана, закрепленной в нем при помощи пружинного параллелограмма, подвижной в направлении оси барабана и взаимодействующей с...

Номер патента: 278132

Опубликовано: 01.01.1970

Авторы: Арапов, Бмблио, Герасимов, Нечаева, Паш

МПК: G01B 7/34

Метки: коробоватости

...электроконтактные датчики касания 3, рабочая поверхность которых ЗО выполнена заподлицо с плоскостью плиты 2, световое табло 4 с сигнальными лампочками 5, индивидуально включенными в цепь датчиков 3, прижимной груз б и прибор 7, показывающий суммарный ток сигнальных лампочек. По величине тока судят о годности листа.Груз б состоит из двух частей 8 и 9, опорные контуры которых расположены один в другом, и узла 10 относительной перестановки этих частей, позволяющего выдвигать нужный опорный контур. Узел 10 выполнен в виде винта с разнонаправленной резьбой по концам и рукоятки 11, скрепленной с этим винтом.Устройство работает следующим образом, Контролируемый лист 12 укладывают на поверхность контрольной плиты 2 и прижимают грузом б. Затем...

Номер патента: 278133

Опубликовано: 01.01.1970

Авторы: Кондрашин, Селезнев, Солопов

МПК: G01B 5/16

Метки: калибрами, резьбовыми, резьбы

...приторможен механизмом регулирования крутящего момента шпинделя 2, выполненного из диска 1 б, жестко сидящего на валу 10 и имеющего паз с углами подъема в численном соотношении 3: 4, который обеспечивает в том же соотношении крутящие моменты шпинделя 2 для ввинчивания и вывинчивания калибра, пальца 17, пружины 18 и гайки 19, регулирующей усилие пружины. Одновременно с вращательным движением шпиндель 2 получает поступательное движение от механизма осевого перемещения шпинделя, выполненного в виде корпуса 20, имеющего на наружной поверхно"ти зубчатую рейку 21, установленную на шпинделе 2 свободно с возможностью осевого перемещения вместе с ним иудерживаемого от вращения осью 22. Корпус 20 соединен с блоком, состоящим из стакана 23,...

Номер патента: 278134

Опубликовано: 01.01.1970

Автор: Горин

МПК: G01B 5/24

Метки: двух, одной, осей, отверстий, пересекающихсяпод, плоскости, прибор, расположения, углом

...состоит из полого корпуса 1 соскосом 2, отсчетного устройства 3 (в данном случае индикатора), контрольного валика 4 10 со срезом 5 и двумя лысками б и 7, расположенными симметрично оси валика и наклонными к срезу 5 на угол, превышающий угол скоса корпуса на 90, стержня 8, смежных втулок 9 и 10 и пружины 11.15Работает прибор следующим образом. Корпус 1 и контрольный валик 4 через сменные втулки 9 и 10 вставляются в отверстия измеряемой детали так, чтобы скос 2 корпуса 20 плотно соприкасался со срезом б, При этомстержень 8 под действием пружины 11 и измерительного усилия индикатора 3 упирается в лыску б валика 4, Стрелка индикатора установкой циферблата фиксируется а ноль.25 Затем корпус 1 выводится из соприкосновения с валиком 4 и...

Номер патента: 278135

Опубликовано: 01.01.1970

Авторы: Мурашов, Шустова

МПК: G01B 13/12

Метки: 278135

...станке, содержащее каретку с пневматическим соплом, обращенным к необрабатывае. мой поверхности, подвеску каретки и измери. тельный наконечник, закрепленный на каретке и контактирующий с обрабатываемой поверхностью, отличающееся тем, что, с целью повышения точности измерения, каретка выполнена в виде двуплечего качающегося рычага, на одном из плеч которого закреплен измери тельный наконечник, а второе плечо контактирует с необрабатываемой поверхностью. Известно устройство для контроля расстоя ния между двумя поверхностями, например высоты ступени между двумя соосными отверстиями при обработке одного из них на внутришлифовальном станке, содержащее каретку с пневматическим соплом, обращенным к необрабатываемой поверхности,...

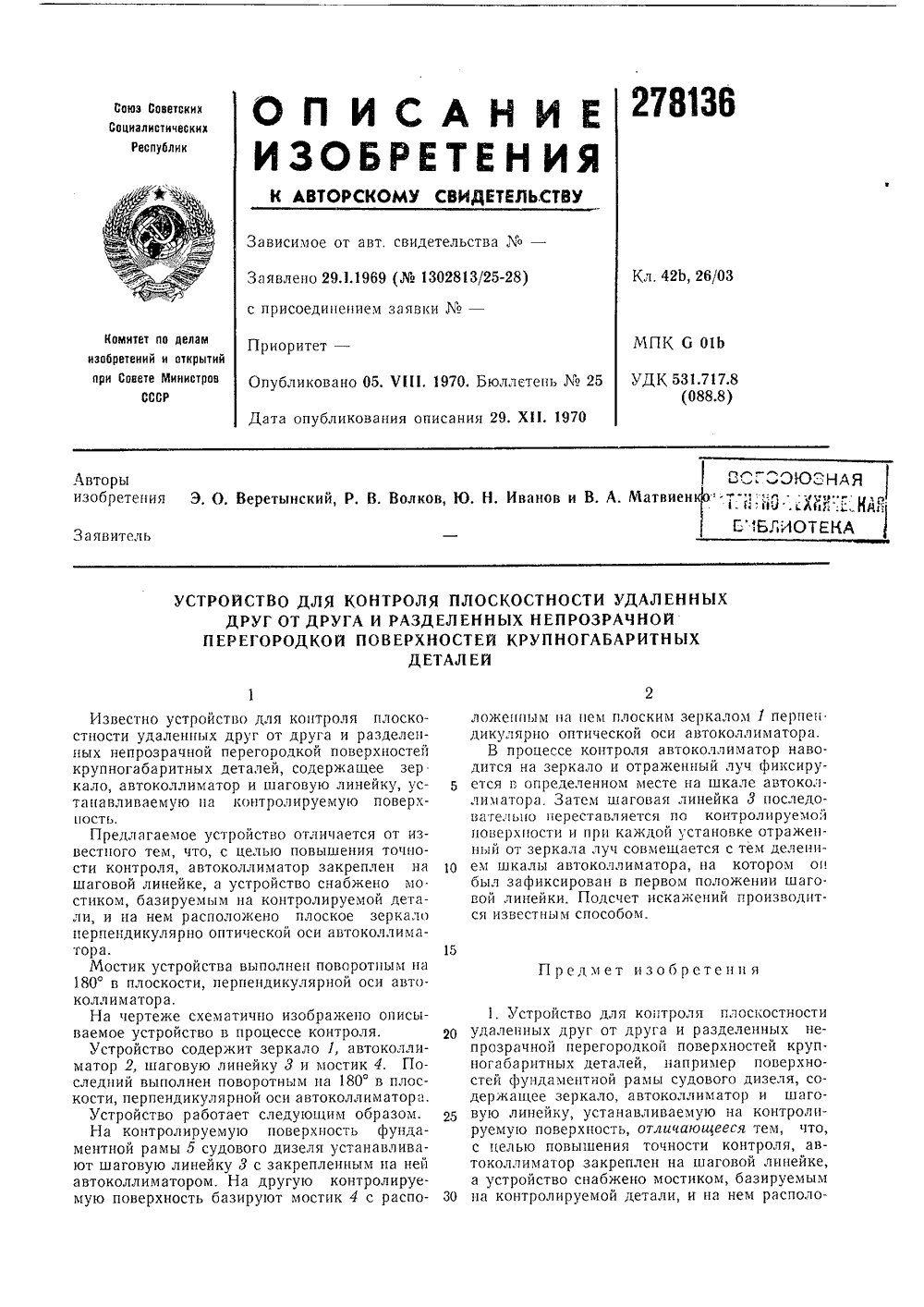

Номер патента: 278136

Опубликовано: 01.01.1970

МПК: G01B 11/30

Метки: iизобретения, веретынский, волков, всгооюзная, ив, иванов, матвиенф-т, ууи

...перпендикулярной оси автоколлиматора.На чертеже схематично изображено описываемое устройство в процессе контроля.Устройство содержит зеркало 1, автоколлиматор 2, шаговую линейку 3 и мостик 4. Последний выполнен поворотным ца 180 в плоскости, перпендикулярной оси автоколлиматора.Устройство работает следующим образом.На контролируемую поверхность фундаментной рамы 5 судового дизеля устанавливают шаговую линейку 3 с закрепленным ца ней автоколлиматором. На другую контролируемую поверхность базируют мостик 4 с расположеццым ца цем плоским зеркалом 1 пе 1)пец.дикулярцо оптической оси автоколлиматора.В процессе контроля автоколлиматор наводится на зеркало и отраженный луч фиксиру ется в определенном месте на шкале автоколлиматора....

Номер патента: 278255

Опубликовано: 01.01.1970

Авторы: Бауэр, Брейгин, Нтн, Пая

МПК: G01B 7/30, H03M 1/60

Метки: «угол-код»

...последовательность импульсов. С выхода делителей (фиг. 2, диаг раммы а и в) полученные импульсы подаются на схему 11 совпадений, сигналы с которой (диаграхтма д) характеризуют начало отсчета фазы и следуют с частотой, равной разности выходных частот делителей.20 С делителей сигналы поступают на фильтры 4 и 5 нижних частот. Образующиеся синусоидальные сигналы подаются на фазовращатели 6 и 7 и далее на схемы 9 и 10 сравнения. Последние выделяют из синусоидальных сигналов с привязкой к фиксированному уровню напряжения импульсов последовательности (диаграммы б и г).Так как передаточое от Уфазовращателями 6 и 7 проходным частотам делителейде схемы 12 совпадений получается импульсная последовательность (диаграмма е) той же частоты, что и на...

Номер патента: 278461

Опубликовано: 01.01.1970

Автор: Шачнев

МПК: B23Q 15/06, G01B 7/13

Метки: активного, врезном, размеров, шлифовании

...заканчивается. Так как разность между двумя уровнями корректировки постоянна, время прохождения сигнала с датчика 1 различно прп различных скоростях его изменения. Величина сигнала корректировки различна в зависп. мости от времени прохождения сигнала с датчика мекду двумя уровн 5 к, Так как со. рость корректировки устанавливаегся заранее и уже не зависит от колебаний скоростиизменения среднего значения сигнала. Сигнал корректирогки может бьггь введен в стандартный олок ЛК-ЗМ по одной из схем, представленной на фиг. 3 - 6, т. с, или изменением усиления (фиг, 3, 4) аналогично ручной регулировке, или изменением задержки реле Рг окончательнй команды (фиг, 5, 6), Р зависимости от универсальности и удобств. настройки и регулировки уровней и...

Номер патента: 279016

Опубликовано: 01.01.1970

МПК: G01B 3/22

Метки: 279016

...ого прибора при всех замерах постоянен, как первоначальный зазор между пружин пилой определяется высотой упоров 2. льзование прибора основано на измеревеличины прогиба пружины, определяестепенью натяжения пилы и регистрируеиндикатором 5,силь очаюупо ивает ен по повь е кон что иде п чаго сцент ен пр шение точструкции.упругий элластинчатой."д, в центрерик, а на нии помощи ос емент10 кото- жнем кронПредмет изобретения Прибор для определения пил лесопильных рам, вкл элемент с призматическими тор и рукоятку, отличающ целью повышения точности рощения конструкции, упр бора выполнен в виде пласт соединенной с рычагом, в ц оси посажен эксцентрик, а рычага закреплен при по индикатор. оказан прибор для и общий вид.т из пластинчатой п и 2 и осью 3,...

Номер патента: 279058

Опубликовано: 01.01.1970

Авторы: Бондаренко, Гриценко, Ерохов, Кожевников, Ткаченко, Шведченко

МПК: G01B 5/04

Метки: длины, однотипных

...цилиндрической поверхности вала по винтовой линии так, что каждое ее сечение плоскостью, перпендикулярной оси вращения вала, образует прямую, продолжение которойпересекается с осью вращения вала.Эти отличия упрощают конструкцию устройства.На чертеже иройство,Устройство содержит чувствительный элемент и регистрирующий прибор 1. Чувствительный элемент выполнен в виде вала 2 иленты 3, закрепленной на цилиндрической поверхности вала по винтовой линии так, чтокаждое ее сечение плоскостью, перпендикулярной оси вращения вала, образует прямую,продолжение которой пересекается с осью вращения вала,зображено описываемое уст 1 Устройство работает след Изделие 4 при перемещен нию стрелки соприкасается торая по мере движения ко ней...

Номер патента: 279059

Опубликовано: 01.01.1970

МПК: G01B 11/14

Метки: 279059

...после определенного количества рабочих проходов стола станка подводятсвоей раоочей поверхностью под микроскоп.Рабочая поверхность магнитной головки освещается источником света. Проворачивая при 5 спосооление с магнитной головкой, находятмаксимальную величину размаха амплитудыкривой и ее Форму на экране электроннолучевой трх оки микроскопа,Размах амплитуды и форму действительной10 конвой сравниваются с эталонной кривой. нанесенной на экране трубки и полученной отаттестованной магнитной головки со 100%вскпытием рабочего зазора.При частичном вскрытии рабочего зазора15 магнитной головки размах амплитуды отличается от эталонного. Шлифование ведут дотех пор, пока не произойдет совпадения двухамплитуд - эталонной и действительной...

Номер патента: 279060

Опубликовано: 01.01.1970

Авторы: Горбов, Кузьмин

МПК: G01B 7/06

Метки: высокочастотный, датчик, емкостной

...со щелевым вырезом на уровне верхнего торца катушки, один из электродов конденсатора установлен на верхнем торце катушки, а другим электродом является экранный корпус.Эти отличия повышают точность контроля. верхнем торце является экранДатчик рабо Изменение т ла 5 вызывае тельного кон сигнал поступ Предмет изобретения10 Высокочастотный емкостный датчик дляконтроля толщины, содержащий катушку нндуктивности с экранным корпусом и измерительный конденсатор, отличающийся тем, что,с целью повышения точности контроля, эк 15 ранный корпус катушки индуктивности выполнен со щелевым вырезом на уровне верхнеготорца катушки, один из электродов конденсатора установлен на верхнем торце катушки,а вторым электродом является экранный кор 20 пус,чертеже...

Номер патента: 279061

Опубликовано: 01.01.1970

МПК: G01B 7/04

Метки: датчик, емкостной, толщины

...диэлектрии служит контролируемый икатор величины емкости отличающийся тем, что, с нких слоев жидкости на формы, другая обкладка из металлизированной дики, лежащей на поверхноспол- еской Емкостнои датчижидкости, содержащтока, проводящие ослужит объект со слком между которьпслой жидкости, индмежду обкладками,целью контроля тообъектах сложнойемкости выполненаэлектрической пленти жидкости,ти. На чертеже изображ женный да ованной диэлекти на тонком слое 2а объекте Л, усттокосьема 4.го датчика состоизир аще ной ки и стно Он состоит из ической пленки жидкости 2, распо ойства крепления Принцип работь т в следующем, етал , леж ложе плен емк Известен емкостнои датчик толщины тослоев жидкости, содержащий источникменного тока, проводящие обкладки,...

Номер патента: 279062

Опубликовано: 01.01.1970

Авторы: Гораздовский, Татарников

МПК: G01B 7/00

Метки: измерителю, индуктивный, линейных, перемещении

...Мшгистров СССРнпограг 1 нгя, пр. Сапунов ных датчиков и сердечника, изготовленного нз меди, расширяет диапазон измерения и лпнеаризует зависимость выходного сигнала ог величины перемещения контактного стержня. Индуктивный преобразователь к измерпелю линейных перемещений, содержащий переменную индуктивность, контактный стержень и жестко связанный с контактным стерж. ем сердечник, при перемещении которого изменяется величина индуктивности, отлича,огггги;я тем, что, с целью получения линейной зависимости величины выходного сигнала преобразователя от Велггчпны перемещения контактного стержня и расширения диапазона изме рений, переменная индуктивность выполненав виде нескольких накладных линеаризованных вихретоковых датчиков, установленных по...

Номер патента: 279063

Опубликовано: 01.01.1970

Авторы: Вейнгер, Кулесский, Нков, Свердловское

МПК: B21B 38/00, G01B 11/04

Метки: горячего, длины, проката

...10 мент, преобразующий их в эл импульсы. Электрические импульсь мента через усилитель подаются вычислительного устройства, кото тывает количество импульсов и в с 15 с ценой одного импульса вычисляе тролируемого проката.ения д еханич тоэлеь иную с естном батыва углу и, след оката. чины ское енты разет следую емо чово ова ойств дискр перед отличается от ная маска распо- развертывающим позволяет пов упростить устр мпературных связанных с закона изменени сов и независи изменения длсить точойство запогрешно- неидеалья частоты ости точ- ительности Пред м зобретения Устройство для измерения длиныпроката, содержащее механический рвающий узел, дискретную маску,25 мент, получающий световые сигнальвертывающего узла, вычислительноство,...

Номер патента: 279065

Опубликовано: 01.01.1970

МПК: G01B 21/22

Метки: внутреннего, конуса, непрямолинейности, образующей, угла, этого

...конической поверхности, по которой переме 2щается наконечник 2 измерительного рычага,связанного другим плечом с якорем датчика 3линейных перемещений. Воспроизведение базовой прямой осуществляется при возвратно 5 поступательном перемещении каретки 4, несущей рычаг с наконечником. С кареткой связанмеханизм б горизонтальной развертки, вырабатывающий сигнал, пропорциональный перемещению каретки. Отклонения ощупывающеО го наконечника, вызванные рассогласованиемформы н положения контролируемой образующей детали и эталонной прямой, передаютсяс помощью электронного блока б на экранэлектроннолучевой трубки 7,5 Контролируемую деталь механизмом 8 угловых перемещений устанавливают так, чтобыгеометрическая прямая 9 была касательной кизображению 10...

Номер патента: 279066

Опубликовано: 01.01.1970

МПК: G01B 5/24

Метки: 279066

...он снабжен измерительным узлом, выполненным в виде двух параллельно расположенных относительно друг друга кареток и подвижных в направлении, перпен дикулярном плоскости действия зажимных губок, в каждой из которых расположен измерительный шток, кинематически связанный с отсчетным устройством и подвижный в направлении, перпендикулярном направлению перемещения кареток. Эти отличия повышают производительность и точность контроля.На чертеже изображен описываемый прибор Прибор содержит корпус, закрепленную на нем стойку 2, несущую базирующий узел 3 с 20 зажимными губками 4, и отсчетное устройство б. Кроме того, прибор снабжен измерительным узлом, выполненным в виде двух параллельно расположенных относительно друг друга кареток б и 7 и...

Номер патента: 279067

Опубликовано: 01.01.1970

МПК: G01B 21/16

Метки: 279067

...лапах устанавливаемого на фундамент изделия, что недостаточно, например, 10при разметке отверстий в фундаментах подизделия, устанавливаемые на амортизаторах,и в ряде других случаев.С целью обеспечения разметки отверстийпод детали нескольких типоразмеров в предлагаемом приспособлении на кернах укреплены шаблоны, каждый из которых выполнен срадиально расположенными прорезями,На чертеже представлено предлагаемое устройство.20Приспособление для разметки отверстий нафундаменте содержит раму 1, на которой закреплены неподвижные штанги 2 и поворотные штанги 8, закрепленные шарнирно с помощью осей 4 и фиксаторов б, Каждая из 25штанг несет ползун б, фиксируемый фиксатором 7. На ползуне шарнирно установлен разметочный керн 8, фикоируемый...

Номер патента: 279068

Опубликовано: 01.01.1970

Авторы: Алпатов, Кац, Контрол, Особое, Савинрв, Цырульников, Электроэрозионного

МПК: G01B 13/10

Метки: сортировки, цилиндрических

...таким образом повышает точность контроля.На фиг. 1 изображено описываемое устрой. ство; на фиг. 2 - пневматическая схема измерения.Устройство содержит привод 1 для вращения проверяемых деталей 2 и пневматическую систему 8 с измерительными ветвями. Каждая из этих ветвей имеет стабилизатор 4, пневматический калибр б и отсчетный прибор б, Каждая измерительная ветвь снабжена под. ключенными параллельно отсчетному прибору б преобразователем давления 7 и дополнительным отсчетньгм прибором, например водяным манометром 8, на который подается выходной сигнал с преобразователя,Устройство раоотает следующим образом,5 Деталь 2 устанавливают на привод 1, перемещают на позицию измерения и вращают спомощью привода во время контроля, Прнэтом с...
