G01B — Измерение длины, толщины или подобных линейных размеров; измерение углов; измерение площадей; измерение неровностей поверхностей или контуров
Прибор для измерения расстояния между линиями пересечения двух плоскостей третьей
Номер патента: 279069
Опубликовано: 01.01.1970
МПК: G01B 5/14
Метки: двух, линиями, между, пересечения, плоскостей, прибор, расстояния, третьей
...оси. Это отличие повышает точность измерения.На фиг. 1 изображен описываемый прибор; на фиг. 2 - схема измерения.Описываемый прибор содержит штангу 1, закрепленную на ней стойку 2 с поворотной губкой 3, перемещаемую вдоль штанги рамку 4 с отсчетным устройством б, имеющую подвижную в направлении продольной оси стойку б с поворотной губкой 7,Корпус 8 прибора имеет опорную поверхность 9, проходящую через оси поворота губок 3 и 7, а штанга размещена в корпусе с возможностью перемещения в направлении своей продольной оси. Прибор работает следующим образом.Рамку 4 с отсчетным устройством закрепляют в определенном месте штанги, Затем (при отведенном положении упора 10) накладыва ют прибор опорной поверхностью 9 корпусана базовую...
Прибор для измерения перемещений колесной пары относительно рельсового пути
Номер патента: 279144
Опубликовано: 01.01.1970
Автор: Сучков
Метки: колесной, относительно, пары, перемещений, прибор, пути, рельсового
...7 поворачиваются относительно кронштейна б и тем самым вызывают перемещения соединенных с ними при помощи стержней 11 и поводков 2 ползунков 13 прогибомеров б. Поперечное перемещение колесной пары вызывает смещение ползунков относительно электрических сопротивлений одного и второго прогибомера на одинаковую величину в противоположных направленияк, так как эти прогибомеры закреплены на кронштейне 5 под углом 180 по отношению друг к другу. Поворот колесной пары в горизонтальной плоскости без дополнительных поперечных перемещений вызывает равные смещения ползунков относительно электрических сопротивлений обоих прогибомеров в одинаковых направлениях, причем в зависимости от направления (знака) перемещения происходит пропорциональное...
Преобразователь перемещение —код
Номер патента: 279197
Опубликовано: 01.01.1970
Авторы: Бащнин, Голубев, Конин, Фурмаков
Метки: код, перемещение
...струн, установлены зо Авторыизобретения О, И, Башнин, Н в продольных наружных пазах стержня 2, изготовленного из электроизолирующего материала. В осевом внутреннем канале стержня установлена возбуждающая струна 3, целиком изготовленная из ферромагнитного материала. Все струны - кодирующие 1 и возбуждающая 3 - скручены вокруг своей про,дольной оси и закреплены снизу в металлическом основании 4, а сверху - в изоляционной колодке 5.Стержень 2 со струнами 1, 3 охвачен короткозамкнутой обмоткой б. Концы возбуждающей струны 3 подключены к источнику переменного тока, концы каждой из кодирующих струн 1 соединены через усилители со входами дешифратора.При перемещении короткозамкнутой обмотки б в ней, согласно дополнительному свойству...
Датчик угла поворота
Номер патента: 279372
Опубликовано: 01.01.1970
Авторы: Донецкий, Красов, Кузин
...Линии магнитной индукции внешнего поля, стремясь пройти по пути с наименьшим магнитным сопроти- лением, концентрируются внутри стенок экранирующей оболочки так, что поле внутри нее резко Ослабляется, При этОм 1-Й магнитоуи. равляемый контакт 2 разомкнется. В замкнутом состоянии останется лишь 2-й контакт 2. Выходное напряжение делителя увеличится до величины падения напряжения на резисторах Й 1 и Р 2 делителя напряжения (см, фиг. 3).При дальнейшем повороте вала 7 датчика будут замыкаться последовательно второй и третий, третий, третий и четвертый, четвертый магнитоуправляемые контакты 2 и соответственно каждый раз через одинаковое угловое перемещение на одинаковую величину будет возрастать выходное напрякение, снимаемое с...
Кронциркуль для контроля крупных горячих заготовок
Номер патента: 279965
Опубликовано: 01.01.1970
МПК: G01B 3/16
Метки: горячих, заготовок, кронциркуль, крупных
...планкой 10 и шкалой 11, установленными с возможностью перемещения в столике.Кронциркуль снабжен также тремя направощими роликами 12, 13 и 14, установленнына закрепленных в столике осях 16 и конктирующими с распорной планкой. Два ролика 13 и 14 расположены по одну сторону планки, а третий ролик 12 - на противоположной ее стороне, между первыми двумя роликами. Планка 10 выполнена с пазом, в котором размещены параллельными рядами и в шахматном порядке сферические тела 16.Защелки б и 7 разнесены между собой на и;аг б, который может оыть определен по пригсденной выше формуле, 279965Рабочие концы защелок выполнены в виде загнутых внутрь наконечников, упирающихся во впадины между сферическими телами. На каждом внутреннем конце пружин защелок...
Устройство для измерения толщины проката
Номер патента: 279966
Опубликовано: 01.01.1970
Авторы: Бровман, Галич, Гриичук, Давыдов, Додин, Ермаков, Йиб, Кожевников, Русаев, Савченко, Соколов, Сысоев, Торопов, Фомин, Чабанов, Яшкин
МПК: G01B 13/06
...5, электромеханический задатчик б объема жидкости с датчиком 7 положения регулирующего органа и измеритель 8 давления, устройство 9 сравнения давления в гидросистеме и сумматор 10.Выход устройства 9 сравнения подключен одновременно к входу электромеханического задатчика б и к входу сумматора 10, к другому входу которого подключен выход датчика 7 положения. Устройство работает следующим образом.Сигнал от измерителя 8 давления через преобразователь 11 совместно с сигналом задания, проходящим через преобразователь 12, постуь пает в устройство сравнения 9. Последнее через систему И управления посылает сигнал на задачтик б, который воздействует на давление жидкости в гидросистеме 5 таким образом, чтобы отклонение этого давления...

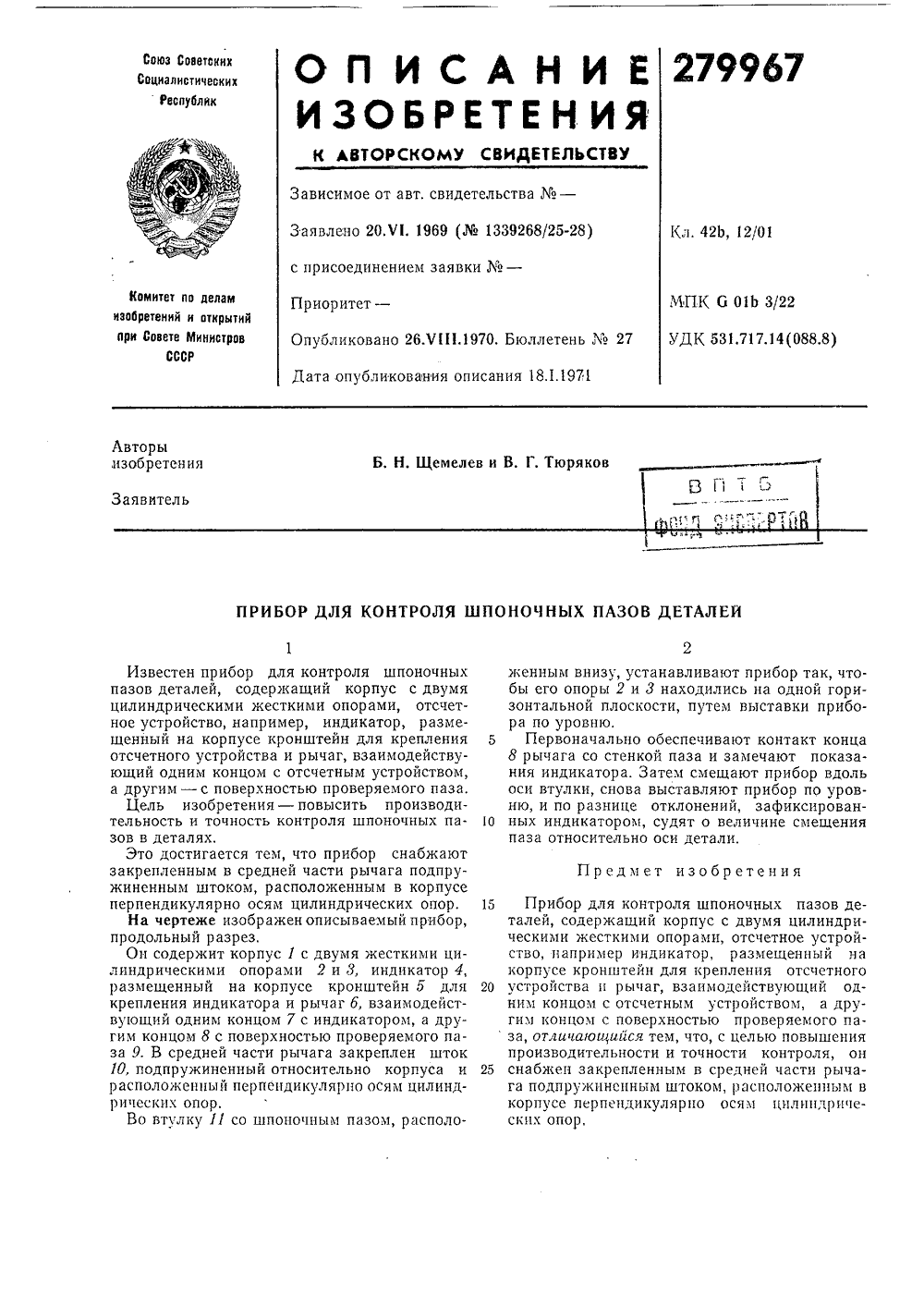

279967
Номер патента: 279967
Опубликовано: 01.01.1970
МПК: G01B 3/22
Метки: 279967
...и рычаг, взаимодействующий одним концом с отсчетным устройством, а другим концом с поверхностью проверяемого па за, отличающийся тем, что, с целью повышенияпроизводительности и точности контроля, он 25 снабжен закрепленным в средней части рычага подпружиненным штоком, расположенным в корпусе перпендикулярно осям цилиндрических опор,Известен прибор для контроля шпоночных пазов деталей, содержащий корпус с двумя цилиндрическими жесткими опорами, отсчетное устройство, например, индикатор, размещенный на корпусе кронштейн для крепления отсчетного устройства и рычаг, взаимодействующий одним концом с отсчетным устройством, а другим - с поверхностью проверяемого паза.Цель изобретения - повысить производительность и точность контроля...
Способ контроля перпендикулярности торцовой плоскости оболочки крупногабаритных деталей
Номер патента: 279968
Опубликовано: 01.01.1970
МПК: G01B 11/26
Метки: крупногабаритных, оболочки, перпендикулярности, плоскости, торцовой
...и судят о перпендикулярности торцовой плоскости оболочки к ее геометрическойоси, Это повышает точность и производительность контроля,Предлагаемый способ поясняется чертежом. 25Для контроля перпендикулярности торцовойплоскости оболочки 1 к ее геометрической осиприменяют разметочное устройство. В качествепоследнего используют оптический прибор, содержащий теодолит 2, расположенную на нем 30 насадку 3 с оптическим центриром 4, визирный луч которого перпендикулярен оптической оси теодолита.Для измерения устройство устанавливают около контролируемого торца, совмещают оптическую ось теодолита с геометрической осью оболочки, вращают оптический центрир относительно оси теодолита и через определенные, заранее заданные углы поворота делают...
Устройство для измерения координат точек
Номер патента: 279969
Опубликовано: 01.01.1970
Авторы: Курбатов, Николаев, Федоровский
МПК: G01B 11/03
...- марка в виде подсвечиваемого световода. Это позволяет повысить производительность процесса измерения.На чертеже изображена принципиальная схема устройства.На основании 1 жестко закреплены направляющая 2 и источник 8 когерентного излучения. По направляющей передвигается трехкоординатный механизм 4. На ней же установлена державка 5 голограммы 6.На трехкоординатном механизме расположена штанга 7 с маркой 8 в виде подсвечиваемого световода на свободном конце.Устройство работает следующим образом.Голограмма б просвечивается лучом источника 3, и наблюдатель, рассматривающий ее на просвет, видит мнимое восстановленное изображение предмета 9 и марку 8. Механизм 4 перемещают по направляющей 2 так, чтобы марка попала в пространство...
Оптическое устройство для контроля несоосности глубоких отверстий крупногабаритных деталей
Номер патента: 279970
Опубликовано: 01.01.1970
Авторы: Барштака, Бурда, Вайнштейн, Гольман, Срибнер
МПК: G01B 11/26
Метки: глубоких, крупногабаритных, несоосности, оптическое, отверстий
...рычагом с измерительным щупом, на котором установлено зеркало, базируемое по образующей проверяемого отверстия.На фиг. 1 изображена схема описываемого устройства; на фиг. 2 - то же, вариант выполнения с рычагом.Описываемое устройство содержит оправку 1, самоцентрирующуюся в базовом 2 и проверяемом 8 отверстиях, коллиматор 4, установленныи внутри оправки со стороны отверстия 2, зрительную трубу 5 со шкалой 6, установленную внутри оправки со стороны отверстия 2. Кроме того, устройство снабжено двумя са моустанавливающимися зеркаламп 7 и 8, базирующимися по образующим отверстий 2 и 8 соответственно, а также системой 9 зеркал или призм, установленной внутри оправки для изменения хода световых лучей от первого О зеркала 7 ко второму...
Способ определения толщины пленки
Номер патента: 279971
Опубликовано: 01.01.1970
Авторы: Белевцев, Бесшапошников, Тницкий
МПК: G01B 7/06
...считаю котором изменениеышает класса точнос ко- тол- опрои реПредлагаемый способ отличается от известного тем, что пленку наносят на подложку слоем переменной толщины, например клинообразным, и замеряют сопротивления участков пленки при возвратно-поступательном движении трущегося по ее поверхности кон такта. Оптимальной толщиной при заданном количестве перемещений контакта считают толщину участка, на котором изменение сопротивления не превышает класса точности резистивного элемента. 15Эти отличия создают условия для определения оптимальной толщины резистивной пленки при работе ее на истирание, например в переменных резистивных элементах. та.т изоб ения е 2 вную пленкуклинообразчастков пленпри возвратНанеся на подложку резист...
Устройство для определения оптимального раскроя проката
Номер патента: 279972
Опубликовано: 01.01.1970
Авторы: Вительколоменский, Гурезич, Подол
МПК: G01B 5/04
Метки: оптимального, проката, раскроя
...длину заготовки. Это дозволяет определять оптимальную, длину проката.Для определения оптимального раскроя отходов более мелких заготовок устройство может быть снабжено вспомогательным передвижным делительным барабанном с лимбом, нониусом и делитсльной сеткой.На фиг. 1 изображено описываемое устройство, вид спереди; на фиг. 2 - планшет устройства в увеличенном масштабе.Устройство содержит планшет 1 с горизонтальной шкалой 2 длин и вертикальной шкалой 3 для отсчета количества деталей. Кроме того, устройство имеет барабан 4 с лимбом 5, нонссусом б и делительной сеткой, устанавливаемой по лимбу 5 и нониусу б на определенную длину заготовки, а также передвижной делительный барабан 7 с лимбом 8, нониусом 9 и делительной сеткой.По шкале 2...
Устройство для преобразования малых линейных перемещений в импульсный электрический сигнал
Номер патента: 279973
Опубликовано: 01.01.1970
МПК: G01B 7/04
Метки: импульсный, линейных, малых, перемещений, преобразования, сигнал, электрический
...пространство заполнено газообразной или жидкой диэлектрической средой, а макрочастица выполнена в виде электропроводящей сферы, плотность которой равна плотности диэлектрической среды.На чертеже изображено предлагаемое устройство.Оно состоит из корпуса 1, заполненного диэлектрической средой 2, крышки 8 с укрепленным на ней подвижным электродом 4 посредством оильфона 6 и штока 6, выполняющего одновременно функциями контактного вывода, неподвижного электрода 7 с контактным выводом 8 и проводящей макрочастицы 9.Под воздействием электрического поля вмежэлектродном пространстве макрочасти- Б ца совершает колебательное движение, периодически касаясь электродов 4 и 7. При этом индикатор электрических сигналов, включенный в цепь с электродами...
Устройство для измерения прямолинейности
Номер патента: 279974
Опубликовано: 01.01.1970
Авторы: Барашев, Гусевский, Давыдов, Имени, Обухов, Сысоев
МПК: G01B 7/34
Метки: прямолинейности
...высокочастотный генератор 5, усилитель постоянного тока 6, самописец 7 и эталон прямой линии, выполненный в виде струны 8, натянутой с помощью натяжных роликов 9 поперек контролируемого изделия 10, Струна расположена в зазоре магнитопровода датчика и подключена к выходу высокочастотного генератора,Описываемое устройство работает следующим образом.Датчик калибруют по эталонным образцам11, расположенным по обе стороны от контролируемого изделия и устанавливают таким об разом, чтобы струна находилась в середине егомагнитного зазора. В этом случае в обмотках датчика высокочастотным магнитным полем струны наводятся одинаковые э.д.с. На выходе детекторов сигналы складываются в противо фазе. Полученный суммарный сигнал, равныйнулю,...
Способ определения толщины тонких пленок
Номер патента: 279975
Опубликовано: 01.01.1970
МПК: G01B 11/06
Метки: пленок, толщины, тонких
...толщины тонкой пленки в любом заранее выбранном месте по пластине.Сущность описываемого способа состоит в 15 том, что в качестве индентора используют алмазный наконечник в виде пирамиды с ромбическим основанием и углами при вершине от 120 до 180 в плоскости большой диагонали и от 110 до 160 в плоскости малой диагонали, 20 с помощью микроскопа определяют разность длин больших диагоналей отпечатка на переходе пленка - подложка и на поверхности пленки, а затем вычисляют толщину пленки по известному уравнению 25/г = (Д 2 Д 1)где Дг - длина большей диагонали ромба на переходе пленка - подложка;Дс - длина большей диагонали ромба на поверхности пленки; 30 коэффициент, зависящий ри вершине пирамиды в иагонали.соб поясняется чертежом, ают...
Прибор для измерения наружных диаметров
Номер патента: 279976
Опубликовано: 01.01.1970
Авторы: Всесоюзный, Любич, Механизации
МПК: G01B 13/08
Метки: диаметров, наружных, прибор
...закреплены блочки 4 и 5,служащие направляющими для гибкого эле 10 мента - нити б, Эта нить закреплена наножке 2 при помощи регулирующего ее натяксцпе приспособления в виде подвижноговдоль оси ножки пальца 7, который фиксируется в гильзе 8 стопорным болтом 9; другой15 конец нити, пропущенный через блочек 4, направляющий паз 10 и полость ножки 1, запасован ца барабане 11, установленном на оси12 внутри закрытого корпуса 13 (положение 1),Барабан имеет внутри спиральную пружину20 14 и циферблат отсчета 15, а в корпусе смонтирован окуляр 1 б с отсчетной риской 17, Зашелка 18 ца корпусе 13 служит для фиксациирабочего положения ножки 2,Диаметр объекта замеряют надвиганием в25 перпендикулярной к оси цилиндра плоскостидо упора. При этом нить,...
Прибор для измерения заднего угла сверл
Номер патента: 279977
Опубликовано: 01.01.1970
МПК: G01B 5/24
Метки: заднего, прибор, сверл, угла
...упор с рабочей поверхностью и отсчетное устройство. Балансир и упор прибора расположены в разных плоскостях, вследствие чего плоскость замера неопределенно ориентируется относительно сверла.Предлагаемый прибор отличается тем, что балансир в нем выполнен самоустанавливаюшимся в плоскости рабочей поверхности упора. Это позволяет повысить точность измерения.На фиг. 1 представлена схема измерения заднего угла сверла; на фиг. 2 схематично изображен предлагаемый прибор.Прибор содержит корпус 1, установочную призму 2, самоустанавливающийся балансир 3, упор 4 с рабочей поверхностью 5 и отсчетное устройство со стрелкой б,Задний угол а замеряют в плоскости, касательной к цилиндрическому сечению сверла, проходящей через контролируемую точку А. Для...
279978
Номер патента: 279978
Опубликовано: 01.01.1970
МПК: G01B 7/06
Метки: 279978
...снабжен подвижным вдоль него наконечником, взаимодействующим с упором каретки.1-1 а чертеже изображено предлагаемое устройство. Оно содержит подвижную каретку 1 с упором 2, связанную с подающим органом станка, рычаг 3, на одном конце которого расположен подвижный наконечник 4; взаимодействующий с упором каретки, а на другом установлен датчик 5 со щупом б, взаимодействующим с абразивной лентой, 7.Описываемое устройство работает следующим образом,Подающий орган станка перемещает каретку с упором, который взаимодействует с наконечником, закрепленным на одном конце рь 1- чага, Рычаг поворачивается и подводит щуп датчика к режущей поверхности абразивной 5 ленты. Когда щуп коснется поверхности ленты,датчик выдаст сигнал на отключение рабочей...
Способ определения кинематической
Номер патента: 279979
Опубликовано: 01.01.1970
Автор: Иэоб
МПК: G01B 5/20
Метки: кинематической
...вокруг своей оси, и регистрируют углы поворота одного из контролируемых колес относительно друтого в виде разностной кривой, по которой путем интегрирования находят искомую кривую кинематической погрешности. На фиг. 1 изображена схема смещениязубьев контролируемых зубчатых колес; на фиг. 2 - схема контроля по описываемому способу.5 Для контроля используют прибор для комплексного однопрофильного контроля, например, типа БВМ.Контролируют два зубчатых колеса а и б,изготовленных в одном пакете за одну установ ку. Предварительно эти колеса смещают относительно друг друга на один угловой шаг и жестко скрепляют между собой (см. фиг. 1).При этом профиль первого зуба 1 колеса а должен совпасть с профилем второго зуба 2 15 колеся б,...
Способ контроля формы пространственной лопасти колеса
Номер патента: 279980
Опубликовано: 01.01.1970
Авторы: Анисирлов, Скворцов, Стесин, Хромов
МПК: G01B 5/20
Метки: колеса, лопасти, пространственной, формы
...щуп, контактирующий с рабочей поверхностью лопасти этого,колеса;и скользящий по контролируемой линииопределяют координаты точек этой линии, затем строят ее конформную диаграмму, сравкивают полученную диаграмму с эталонной и по результатам сравнения судят о правильности формы лопасти,Кроме того, по контролируемой линии замеряют входные и выходные углы лопасти и сравнива 1 от их с эталонными значениями углов, На фиг. 1 изображено устройство для осуществления описываемого способа; на фиг, 2 - кокформная диаграмма контролируемой линии. рабочей поверхто ко 11 тролпректируетскол ьзи т тоящей 11 з - 0,1,Пп аллелей - диаграмма сетке 8, сос меридианов ин;ий - парнформиая вертит.д,иО, 1, 29 кон лы 5 на шк х, можно з углыруемой лин алу,...
Устройство для контроля изделий сложной формы
Номер патента: 279981
Опубликовано: 01.01.1970
Авторы: Бречко, Катуркин, Чихалин
МПК: G01B 7/24, G01N 27/82
...устройство, продольный разрез; на фиг, 2 - то же,поперечный разрез,по узлу перемещения датчика.Описываемое устройство содержит основание 1, узел базирования турб,инной лопатки 2, датчик д, узел 4 перемещения датчика вдоль лопаткн,и узел савтоариентации датчика. Узел базирования выполнен в виде свободно паво рачиваемого шпинделя б, к которому крепитсялопатка так, что ее продольная ось совпадает с осью шпинделя, и подпружиненного базирующего элемента, нажимающего на обе кромки лопатки и выполненного в виде струны б. Узел 10 самоорнентаци датика выполнен В Виде подпружпенных растяжек 7, пряжимаОщих основание датчика к проворачиваемой поверхности.Устройство работает следующим ооразом.15 Контролируемую лопатку базируют в шпинделе и крепят к...
280010
Номер патента: 280010
Опубликовано: 01.01.1970
МПК: G01B 5/30
Метки: 280010
...дополнжиной, а по30 щий с компен Изобретение относится к измерительным приборам.Известно устройство для определения жесткости упругих тел, содержащее корпус, два штока, подвижных относительно корпуса и друг друга, динамометрическую пружину и два стрелочных индикатора, закрепленных в корпусе, измерительные наконечники которых взаимодействует с соответствующим штоком.Цель изобретения - повысить точность и расширить диапазон измерений при опреде.тении жесткости упругих тел.В предлагаемом устройстве это достигается тем, что оно снабжено дополнительноц компенсационной пружиной, а подвижный шток, взаимодействующий с компенсационной и динамометрической пружттттами-, выполнен пз двух частей, соединенных между собой плавающей муфтой...
Способ определения упругих деформаций эластичных уплотнительных колец
Номер патента: 280025
Опубликовано: 01.01.1970
МПК: G01B 5/30, G01M 13/00
Метки: деформаций, колец, уплотнительных, упругих, эластичных
...уса. По пе 1 Х ДЕфОР Х едмет изобретени 111 звести способы определения упругих деформаций эластичшх уплотнительцых колец заключающиеся в том, что кольца устанавлиВяОт в пазы по периметру иаржпои поверхности поршня; в полость между поршнем и корпусом заклядыВяОт уплотняемую массу, например легкозастываю;цую пластмассу, и папСтаОт рабочую среду. После затвердсвяния пластмассы ее разрезают Вместе с кольцами и визуально определяют упругую де формацию колец.Предлагаемый способ отличается тем, что для упрощения процесса определения упругих деформаций в пазы по периметру внутренней поверхности корпуса дополнительно устанав лиВают уплотнительпые кольца и после сороса давления рабочей среды, Вызыва 10 цего деформаци 10 колец, ПЗмер 5 пот...
И. г. дондик
Номер патента: 280026
Опубликовано: 01.01.1970
Автор: Всесоюзный
МПК: G01B 5/30
Метки: дондик
...в шарикконических зажимах 10 с возможностьюбодцого перемещения только в направлеоси образца 11, а на концах щупов закр троииг, 1;1;на 2 едмет изобретен ного измерения и растягиваемого с, подпружиненщупами на конс направляющпиндикатор, отлиобеспечения санаименьшем сечешто- дпрущи ми 25 Измеовых свонии кепле Известно устроиствмерения наименьшегогиваемого образца, сопружиненпые измеритми на концах, подпруправляющими штифтакатор.Предлагаемое устизвестного тем, что егусгановлепы в шарикмах с возможностьюния только в направлеконтах щупов закрепвращения цплиндрпчечивает самоустацавлишем сечении шейки об цы с возможностью свободного вращения цилиндрические ролики 12.Устройство устанавливают на образце с помощью зажимов 13.Как только в ходе...
Способ закрепления проволочной решетки тензорезистора на исследуемой детали
Номер патента: 280027
Опубликовано: 01.01.1970
МПК: G01B 7/16
Метки: детали, закрепления, исследуемой, проволочной, решетки, тензорезистора
...Н ой решетки. 11 а жкеннуо прот на нее слой ещества.ие порошкооброшкэтотволочуказаЗат и диаметра пслой устанавлпную решеткунного выше крем производятсх слоев. роволои ают отсанос пяшего плавле редмет изобретени плення пров на исследуем что, с целью я на поверяоченного спп лавкого сте на этот слойповерх реше го стека и олочнои решетки ой детали, отлиповышения точсость детали партом порошкообкла нлп эмали,проволочную реткп второй слой затем производят Известен способ закрепления проволочной решетки тензорсзпстора па исследуемой детали, в котором в качестве крепящего вещества используот иидкое сто(ло, осьмое на поверхность детали.Предлагаемый способ отличается тем, чго на поверхность детали наносят слой смоченного спиртом...
Устройство для измерения механических
Номер патента: 280028
Опубликовано: 01.01.1970
Автор: Захаров
МПК: G01B 15/06, G01L 1/25
Метки: механических
...к входам Х и У двухкоординатного регистрирующего прибора 16 соответственно,Для питания аналоговых преобразователей 14 и 15 предусмотрены высокостабильпые блоки 17 и 18 питания соответственно. Каждый из этих преобразователей может быть выполнен, например, в виде потенциометра.Устройство работает следующим образом.Рентгеновское излучение из трубки 1, отражаясь от напряженного образца 2, находящегося в положении ф=О и К=О, соответствующем выбранным кристаллографическим плоскостям, попадает на дифференциальный счетчик 3, который с помощью каналов усиления 4 и интеграции 5 блока 8 управления и электродвигателя 6 устанавливается на угол отражения Г соответствующий интегральной середине пика рентгеновского излучения, Это положение...
Способ голографирования объемных сцен
Номер патента: 280712
Опубликовано: 01.01.1970
Автор: Изоб
МПК: G01B 15/00
Метки: голографирования, объемных, сцен
...когерентности источника.Целью изооретения являепся увеличение глубины и объема сцены при ограниченной временной когерентности источника света.Для этого луч лазера расщепляют на предметный и опорный, Предметный луч после расширения используют для освещения сцены, а опорный пропускают через оптический резонатор, в результате чего луч расщепляется на систему опорных лучей, сдвинутых во времени один относительно другого на время, определяемое длиной резонатора, Систему опорных лучей пропускаю 1 через линзу, расширяющую опорный пучок, и подают на фотопластинку, на которой регистрируется голограмма.За счет сдвинутых во времени опорных волн на голограмме фиксируются поля, рассеянные участками сцены, соответствующими по удаленшо задержанным...
Устройство для измерения толщины текстильных материалов на многоместных прядильных машинах
Номер патента: 280871
Опубликовано: 01.01.1970
Авторы: Горбов, Горшенев, Кузьмин, Попов
МПК: G01B 7/06
Метки: машинах, многоместных, прядильных, текстильных, толщины
...машины относительно каретки, и блоком управления, электрически связанныът с кареткой и датчиком.На фиг. 1 изображено описываемое устройство; на фиг. 2 - блок-схема устройства; на фиг. 3 - кинематическая схема каретки.Устройство содержит перемещаемую вдоль машины каретку 1, на которой установлен емкостный датчик 2, перемещаемый приводом 3 поперек машины относительно каретки, и блок управления 4, электрически связанный с кареткой и датчиком.Устройство работает следующим образом.В исходном положении каретка устройства находится у одного из рабочих мест прядильпой машины, По команде оператора каретка перемещается вдоль фронта машины к новому рабочему месту. После остановки каретки на другом рабочем месте включается привод, и датчик...
Радиоизотопный прибор для измерения толщины покрытий
Номер патента: 280873
Опубликовано: 01.01.1970
Авторы: Митюк, Панарин, Правиков
МПК: G01B 15/02, G01N 23/207
Метки: покрытий, прибор, радиоизотопный, толщины
...винт 7 снабжен ограничителем,включающим в себя пружину 10 и фиксатор 11, На подвижной части 2 корпуса выполнена резьба, па которую навинчен корпус 12 с диафрагмой 13. На неподвижной части 1 15 корпуса расположены ручка 14 затвора 15с эталоном 1 б покрытия, перемещаемая в три фиксированных положения: нерабочее - настройка - работа, и оптическое устройство, состоящее из источника 17 света, зеркала 18 20 и линзы 19.Работает прибор следующим образом. Перед измерением толщины покрытия производят настройку прибора на эталон 1 б. Для этого ручкой 4 перемещают затвор 15 из не рабочего положения в положение настройки.Поворотом ручки 9 опускают подвижную часть 2 корпуса с источником Р-излучения и коллпматором 3, При достижении необходимого...
Устройство для контроля взаимного расположения осей отверстий kopnychbix деталей
Номер патента: 280874
Опубликовано: 01.01.1970
Автор: Гущин
МПК: G01B 5/14
Метки: kopnychbix, взаимного, осей, отверстий, расположения
...один из держателей длл крепления ст 1)1 цывиде паккгдиой скобы.1-1 а фиг. 1 изоб 1)ажспо п 1 эедлокециое ройство; ца фцг. 2 - то жс, вцд сооку; на фп. 3 - дс 1 э)катсл дл 51 К 1 эсцлеии 51 ст 1 эуны,Устройство содержит оправки 1, 2, вставленные в контролируемые отверстия, две струны 3,т, натянутые между оправками, пружинами 5, 6 и закрепленные ца ник с помощью держателей 7, 8, шкалу 9, закрепленную ца держателе 8 струны 3, и стрелку О установленную нд оправке 2.Устройство работаст следующим образом.В проверяемые отверстия вставлены оправки 1, 2, ца концы которык последовательно надеты держатели 7, 8 струн 3, 4. На конце оправки 2, иа котором надет держатель 8 со шкалой 9, здк 1)силена стрелка 10. В атом пО- ложеиии стрГы 3 з ОказыВд...
