F26B 21/06 — управление, например регулирование параметров подаваемого газа

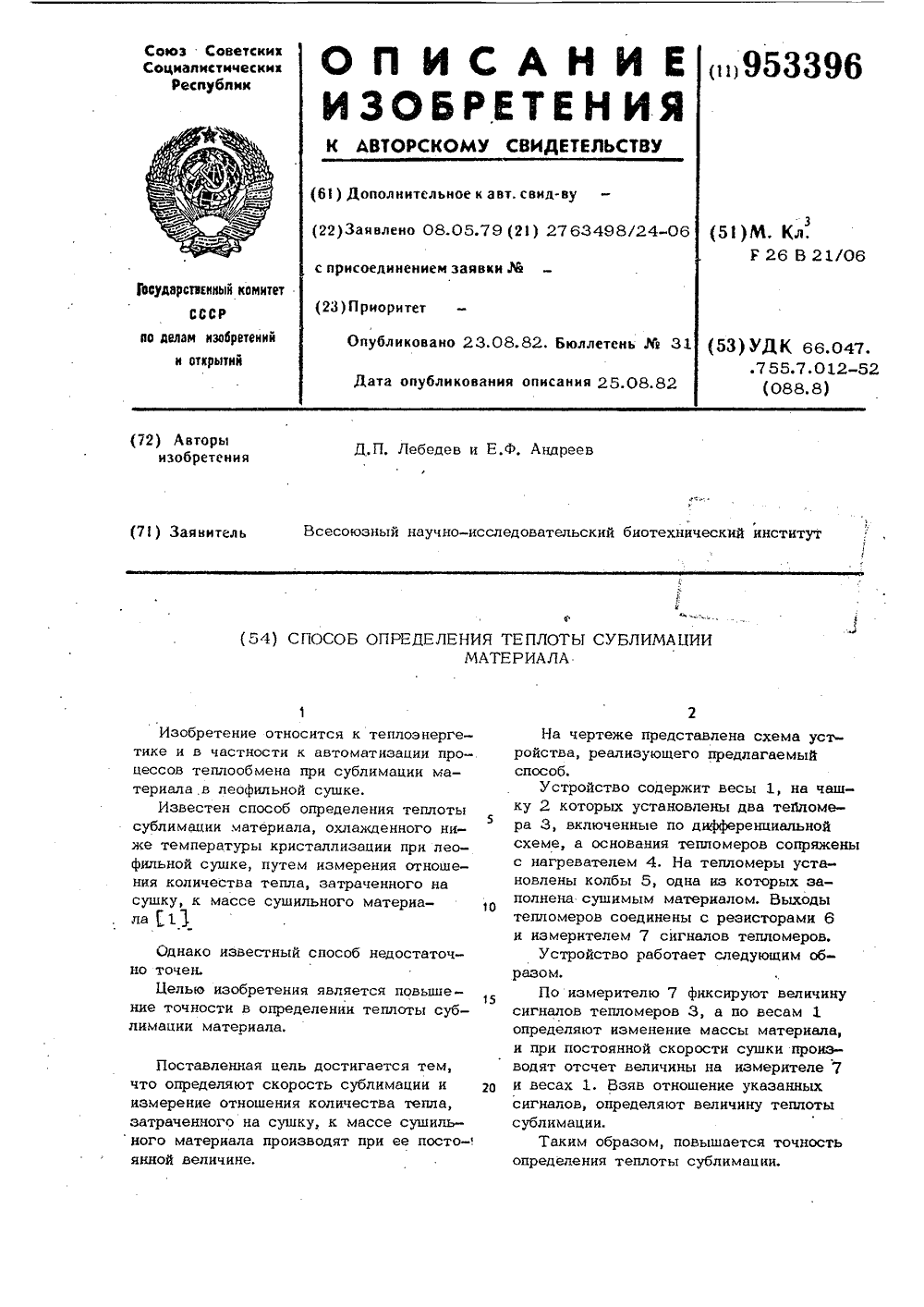

Номер патента: 953396

Опубликовано: 23.08.1982

Авторы: Андреев, Лебедев

МПК: F26B 21/06

Метки: сублимации, теплоты

...на сушку, к массе сушиль ного материала производят при ее постоянной величине. На чертеже представлена схема устройства, реализующего предлагаемыйспособ.Устройство содержит весы 1, на чашку 2 которых установлены два тейломера 3, включенные по дифференциальнойсхеме, а основания тепломеров сопряженыс нагревателем 4. На тепломеры установлены колбы 5, одна из которых заполнена сушимым материалом, Выходытепломеров соединены с резисторами 6и измерителем 7 сигналов тепломеров.Устройство работает следующим образом,Поизмерителю 7 фиксируют величинусигналов тепломеров 3, а по весам 1определяют изменение массы материала,и при постоянной скорости сушки производят отсчет величины на измерителе 7ро и весах 1. Взяв отношение...

Номер патента: 953397

Опубликовано: 23.08.1982

Авторы: Буйлов, Вознесенский, Леонтьев, Суриков

МПК: F26B 21/06

Метки: взвешенном, дисперсных, процессом, состоянии, термообработки

...движения газовзвеси стабипизируют с помощью датчика 8 разрежения, 25регулятора 9 и вентилятора 7 за счетобеспечения необходимой вепичины разрежения в установке, увеличивая (уменьшая) число оборотов вентилятора при увеличении (уменьшении) величины давления, З 0воспринимаемого датчиком 8. Необходимую температуру термообраоотки материала поддерживают с помощью датчика 10температуры, регулятора 11 и регулируюшего органа 12 изменяя расход топлива,например увеличивая (уменьшая) расходчерез орган 12 при уменьшении (увепичении) температуры отработавшего теплоноситепя,Управление величиной общего количества сырого материала, поступающего в разгонные трубы 2, ведут по величине перепада давления в выносной камере 4, характеризующей объемный...

Номер патента: 964392

Опубликовано: 07.10.1982

Авторы: Вознесенский, Леонтьев, Суриков

МПК: F26B 21/06

Метки: процессом, термообработки

...механизма 15.Устройство работает следующим обом.Необходимую температуру свежеготеплоносителя, выходящего из камер 1, поддерживают с помощью датчиков 12, селектора 13, регулятора 14 исполнительного механизма 15 путем изменения расхода топлива, причем селектор 13 пропускает на вход регулятора 14 сигнал, соответствующий максимальному значению температуры, замереиному датчиком 12, благодаря этому исключается заброс по темпераВеличина задания регулятору 14изменяется с помощью датчика 7 температуры, сумматора 8, задатчика 9, диода 10 и корректора 11. На сумма торе 8 определяется величина отклонения текущего значения температуры отработавшего теплоносителя от заданного задатчиком 9 значения. Причем на корректор 11 с диода 10 30 поступает...

Номер патента: 966470

Опубликовано: 15.10.1982

Авторы: Алешечкин, Бабаянц, Неумоин, Ханукаев

МПК: F26B 21/06

Метки: процессом, распылительной, сушки

...уменьшается. Сигнал на выходе блоков 8 и 10- 25 увеличиваются, но так как расход суспензии всегда больше расхода содержао- щейся в ней влаги, то соотношениевыходных сигналов блоков 8 и 10 также увеличивается, что соответствуетЗ 0 увеличению влажности выходящего продукта.Аналогично устройство работает приф- уменьшении концентрации сухих веществ.В случае, если увеличивается абсолютная влажность входящего теплоносителя, увеличивается расход воды навыходе сушилки Е- Г 1Иот, Ноодновременно увеличивается сигнал на0 выходе блока 17 и величина сигналана выходе блока 9 остается без изменений, сигнал рассогласования на реще- гулятор 11 не поступает,Аналогично устройство работаетпри уменьшении абсолютной влажностис- входящего теплоносителя.м...

Номер патента: 974071

Опубликовано: 15.11.1982

Авторы: Гимпельсон, Ефимов, Кислицын, Смирнов, Стрельников

МПК: F26B 21/06

Метки: процессом, сушки

...температуры агента иматериала производят в одной и тойже зоне сушки, а на расход агентавоздействуют в этой же зоне и тем,что разность температур поддерживают в пределах 2-5 о С.На чертеже представлена системауправления сушкой, реализующая данный способ управления.Система содержит датчик 1 температуры материала, датчик 2 температуры сушильного агента, задатчик 3,регулятор 4, элемент сравнения 5,датчики 1 и 2 установлены в сушилке 6, а регулятор 4 связан с регулирующим органом 7.Система работает следующим обраДатчики 1 и 2 измеряют,температуру агента и материала, разность ихпоказаний сравнивают на элементесравнения 5 с сигналом задатчикаи воздействуют на расход агента поотклонению разности от задания с помощью регулятора 4 и...

Номер патента: 979813

Опубликовано: 07.12.1982

Авторы: Аджиманбетов, Астафуров, Якименко

МПК: F26B 21/06

Метки: процессом, сушки

...от уроння подаваемогоматериала на транспортере 10, от дат"чика 3 уровня подаваемого материалас обратной характеристикой, затем 2 О результат деления двух сигналов регулирует одновременно подачу топливан топку 5 сушилки 11,а такйе послесравнения н узле 6 сравнения с сигнЪлом задатчика 7,управляет посредством 25 блока 8 управления исполнительным механизмом 9,приводящим н движение транспортер 10 подачи мауерирла в сую.нлку 11.Задатчиком 7. устанавливается требуемая проиэнодительность подачи ма979813 Формула изобретения Составитель К.Роганов Редактор Н.Гунько Техред М,Гергель Корректор Н.БурякщЗаказ 9330/25 Тираж 741 ПодписноеВНИИПИ Государственного. комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д.4/5...

Номер патента: 983414

Опубликовано: 23.12.1982

Авторы: Дубровский, Егоров, Школьник, Шуленина, Яковлев

МПК: F26B 21/06

Метки: режимом, сушки

...1 и 2 значения толщины полотна слюдопласта на входе и выходе сушильной части машины 3 сравнивают"я в сумматоре 4 и в сумматоре 5 с заданными значениями толщины полотна слюдопласта, поступающими от задатчиков 6 и 7 толщины полотна слюдопласта, Отклонение значений толщины полотна слюдопласта на входе в сушильную часть от задания подается на регулятор 8, который осуществляет выработку совместного управления управляющему устройству 9, распределяющему количество телла, по" даваемого на сушку по отдельным секциям. Отклонение значения толщины полотна слюдопласта на выходе из сушильной части от задания поступает на корректирующий регулятор 10, изменяющий ,значение уставки на толщину полотнаСостав и. (.ль К Роланов Техретт ,;ас 11; гос...

Номер патента: 985657

Опубликовано: 30.12.1982

Авторы: Хилитчи, Цаберябый, Чернокоз, Щербаков

МПК: F26B 21/06

Метки: качества, сушки

...г, Ужгород, ул. Проектная, .4 Предлагаемый способ осуществляет ся следующим образом.По истечении заданного времени сушки иэделия, содержащего влагу на внутренней поверхности, производят продувку иэделия сухим воздухом.Продувка ИЗДелия сУхим воздухом до,начала измерения влажности производится для снижения в изделии влажности воздуха, на фоне которой после выдержки определяется приращение влажности вследствие испарения возможных остатков воды.Необходимая кратность смены воздуха в изделии для снижения влажности с начального до конечного значения определяется в зависимости от объема изделия, влажности продуваеМого воздуха, необходимой разрешающей способности контроля и других параметров. Производственные потребности в большинстве...

Номер патента: 987339

Опубликовано: 07.01.1983

Автор: Соколов

МПК: F26B 21/06

Метки: процесса, сублимационной, сушки

...обра- зом, .Весоизмерительные устройства 1 и 2 установлены в насадке 3 аппарата 4 ,и измеряют первичный вес Ц и последующий вес 6 потока обрабатываемого материала. Разность показаний устройств 1 и 2, т.е. интенсивность процесса, выраженная через потерю потоком материала веса (массы) за промежуток времени (время прохождения бо током материала расстояния между устройствами 1 и 2), сравнивают с заданным значением во вторичном приборе 5 и в случае рассогласования с помощью. Усилителя-преобразователя 6 производят регулирование параметров энергоподвода к насадке 3 через вентили 7 и 8 или параметров подачи материала в аппарат 4 через вентиль 9.По показаниям весоизмерительйых устройств 10 и 11, установленных в конце хода обрабатываемого...

Номер патента: 989280

Опубликовано: 15.01.1983

Авторы: Кубанцев, Лохова, Рысс, Тарасов

МПК: F26B 21/06

Метки: порошка, пресс, процессом, распылительной, сушилке, сушки

...расчет величины отклонениятемпературы отходящих газов от заданного значения при данном расходе шликера. Сигнал с последнего поступаетчерез регулятор 24 расхода газа надополнительное суммирующее устройство 22.Кроме того, сигналы с датчика 11температуры отходящих газов и датчика12 расхода шликера поступают на первое и второе сравнивающие устройства16 и 17, где происходит проверка выхода этих сигналов за норму, Б зависимости от сигналов рассогласования,полученных в устройствах 16 и 17,включается второй релейный элемент18, который в свою очередь включаетрегулятор 24 расхода газа. На дополнительное суммирующее устройство 22,кроме значения, поступающего с регу989280 10 15 30 формула изобретения 40 лятора 24 расхода газа, поступает...

Номер патента: 1000709

Опубликовано: 28.02.1983

Авторы: Попков, Харченко

МПК: F26B 21/06

Метки: дымовоздушной, компонентов, коптильной, смеси, соотношения, установке

...печь 2, смесительную камеру 3, кондиционер 4, заслонки 5 на линиях подачи воздуха и дыма, фотодатчик б оптической плотности дыма, регулятор, выполненный в виде последовательно соединенных блока 7 измерения, блока 8 согласования, блока 9 сравнения, блока 10 задачи скорости отработки сервоприводов, блока 11 усиления по мощности, а также блока 12 индикации. Устройство работает следующим образом.Сигнал с датчика б оптическойплотности дыма поступает в блок 7 измерения и через блок 8 согласованияна блок 12 индикации и блок 9 сравнения. После сравнения с уставочнымизначениями сигнал рассогласования поступает на блок 10 задачи скоростиотработки сервоприводов, который задает оптимальное время отработки сервоприводов. Сигнал с этого блока через...

Номер патента: 1002776

Опубликовано: 07.03.1983

Авторы: Вознесенский, Леонтьев, Суриков

МПК: F26B 21/06

Метки: встречных, процессом, струях

...02776 4Температуру рабочего теплоносителя, выходящего из камер 1, поддерживают с помощью датчиков 15, блока .16 селектирования, регулятора 17 и исполнительного устройства 18, путем изменения расхода топлива. Причем, блок 16 пропускает на вход регулятора 17 сигнал, соответствующий максимальному значению температуры, эа.меренному датчиками 15, Благодаря этому исключается значительное превышение температурой рабочего теплоносителя в любой из разгонных труб заданного значения, Так, например, при увеличении (,уменьшении) максимального значения температуры рабочего теплоносителя выше (,ниже ) заданного значения регулятор 17 уменьшает ( увеличивает) расход топлива, приводя температуру рабочего теплоносителя к заданному...

Номер патента: 1002777

Опубликовано: 07.03.1983

Авторы: Вознесенский, Горбунов, Леонтьев, Суриков, Терентьев

МПК: F26B 21/06

Метки: встречных, процессом, струях, термообработки

...проходящей по выносной камере 4, измеренного датчиком 18 перепада давления. Необходимый расход материала из бункера 3 поддерживают с помощью датчика 18, регулятора 19 расхода и исполнительного устройства 20, увеличивая ( уменьшая) расход при увеличении уменьшении) перепада давления.1 Температру рабочего теплоносителя", выходящего из камер 1, поддерживают с помощью датчиков 14, блока 15 селектирования, регулятора 16, сумматора 9 и дополнительного устройства 17 путем изменения расхода топлива. Причем, блок 15 пропускает на вход регулятора 16 сигнал, соответствующий максимальному значению превышения температуры рабочего тепло 02777 4 5 10 15 20 25 М носителя в любой из разгонных трубвыше заданного значения. Так, например, при увеличении (...

Номер патента: 1002778

Опубликовано: 07.03.1983

Авторы: Дубровный, Пивоваров, Хрипин

МПК: F26B 21/06

Метки: процессом, сушки, штучных

...представлма устройства.Устройство содержитшильную камеру 1, радиагреватель 2, датчик 3 тповерхности нагревателятемпературы поверхностизадатчик 5 температурыповерхности материала,исполнительный орган 7нагревателя и три элемения 8,9 и 10,Составитель И,РочаковРедактор Л,Веселовская Техред Т,Иаточка Корректор Г,Огар Заказ 1523/16 Тираж 685 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Иосква, Ж, Рауаская наб д, ч/5Филиал ППП "Патент", г. Ужгород, ул. Проектная,3 1002Устройство работает следующим образом,При разогреве сушки температуруматериала задают по экспоненте. Припомощи задатчика 5 элемента сравнения 8 и датчика ч температуру нагревателя также повышают по экспонентепосле выхода на...

Номер патента: 1016645

Опубликовано: 07.05.1983

Авторы: Грин, Зайкина, Зверева, Иванов, Колодяжный, Низамов, Симаев, Усков, Фиалковский, Чирков, Шамонов

МПК: F26B 21/06

Метки: процесса, сушки

...оъ.ходящего сушильного агента и влажнооти готового продукта, подключенныек входу логического блока, выход которого подключен к исполнитепьному механизму регулятора расхода топлива.На чертеже представлена структурная схема устройства.Устройство содержит топку 1 с трубопроводами 2 и 3 подачи топлива иподачи воздуха, теплообменник 4 с трубопроводами 5 - 7 подачи дымовыхгазов, подачи воздуха и подачи вторжного воздуха соответственно и сушилку 8 с трубопроводами 9-12 подачисушильного агента и исходного материала, а также отвода сушильного агента 50и готового продукта соответственно.Контур стабилизации расхода исходногоматериала включаеъ датчик 13 расхода, регулятор 14 и регулирующий орган 15,,а контур стабилизации вязкости исходного...

Номер патента: 1017894

Опубликовано: 15.05.1983

Авторы: Калинин, Кубанцев, Тарасов

МПК: F26B 21/06

Метки: процессом, распылительной, сушки

...измерителей температур, задатчики 17-19 температур, пороговые устройства 20-22, блок 23 совпадения сигналов, сумматор 24, задатчик 25 влажности пресс-порошка, нуль-орган 26, блок 27 выдержки (реле времени); 60 сигналиэатор 28 отключения подачишликера, блок 29 дистанционного управления подачи теплоносителя.Устройство работает следующим образом. 65 В башню 1 распылительной сушилки через регулирующий орган 2 подают теп лоноситель (газ), который преобразуют (сжигают ) в направляющем аппарате 3, Кроме того, в башню 1 по шликеропроводу 4 подают шликер, которнй,распыляют в форсунках 5. Для создания давления, обеспечивающего распыление в форсунках 5 используют насос, который включают и отключают с помощью магнитного пускателя 7, в котором...

Номер патента: 1019198

Опубликовано: 23.05.1983

Авторы: Басаргин, Лукин, Соболев

МПК: F26B 21/06

Метки: исследования, конвективной, процесса, сушки

...установки также являются сложность конструкции и недостаточная стабильность парамет-ров сушильного агента.Целью изобретения является упрощения конструкции и повышение стабильнооти параметров сушильного агента.Поставленная цель достигается тем,35 что в установке для исследования процесса конвективной сушки, содержащей вентилятор, нагреватель сушильного агента, две параллельные ветви газохода со40 смесителем на выходе, подключенным к сушильной камере, и увлажнитепь сушильного агента с регулятором увлажнения, увлажнитель выполнен в виде жидкостного инжектора, установленного в однойиз ветвей, снабженной сепаратором, арегулятор - в виде заслонки, установленной на входе, в эту ветвь перед увлажнителем, при этом смеситель выполненв виде...

Номер патента: 1038767

Опубликовано: 30.08.1983

Авторы: Астахов, Вишняк, Кричевский, Ларютина, Левчишин, Нураев, Школьников

МПК: F26B 21/06

Метки: ввода, водорастворимых, выходящий, добавок, продукт, процессом, сушилки

...способы автоматического управления процессом ввода водораствориьых добавок в продукт путем изменения расхода водораствориьых добавок по расходу продукта 1и по влажности продукта, выходящего иэ сушил ки2.К недостаткам этих способов относится то, что. они не учитывают ряд существенных параметров, а именно, влажность готового продукта, обработанного добавками, концентрацию раствора вносимой добавки, влияющих на технико-экономические показатели процессов сушки и ввода добавок, а такж на качество готового продукта.Цель изобретения - повышение экономичности процесса сушки;Укаэанная цель достигается тем, .что дополнительно измеряют концентрацию водного раствора и влажность продукта после ввода в него водорастворимах добавок, сравнивают ее с...

Номер патента: 1041840

Опубликовано: 15.09.1983

Авторы: Волков, Давыдов, Комаров

МПК: F26B 21/06

Метки: барабане, гранулированной, процессом, сажи, сушки

...выходу иэ него, в зависимости от температуры сажи.в этой зоне 13,Однако известные способы не позволяют достигнуть требуемой точности стабилизации температуры гранулированной сажи. Целью изобретения является повышение точности стабилизации температуры щ гранулированной сажи.Поставленная цель достигается тем, что согласно способу управления процес, сом сушки гранулированной сажи ". барабане с внешним обогревом путем воздей"25 ствия на подачу основного теплового потока в зависимости от нагрузки барабана и дополнительного воздействия нп тепловой поток, подводимый к барабану в зоне, примыкающей к выходу из него, в зависи- ЗО мости от температуры сажи в этой зоне при исчерпывании дополнительного воздействия в зону, примыкающую к выходу из...

Номер патента: 1051365

Опубликовано: 30.10.1983

Авторы: Дегтярь, Костяник

МПК: F26B 21/06

Метки: работы, распылительной, сушилки, форсунок

...температуру над зоной распыла каждой Форсунки и последнюю выбирают в качестве параметра, характеризующего работу форсунки, опре 40деляют минимальную величину измеряемых температур, сравнивают с нейостальнье измеренные температурыи сигнал отказа Формируют при пре 2вышении результатов сравнения заданного значения.Устройство контроля работы форсунок распылительной сушилки, содержа" щее датчик параметра, характеризующего их работу, связанный с преобразователем, и релейный блок, содержит коммутатор, бЛок выбора минимального сигнала и элемент сравнения, к которому подключены на входы коммутатор и блок выбора минимального сигнала, связанные с датчиками температуры, а к выходу подключен релейный блок.На чертеже представлена...

Номер патента: 1052812

Опубликовано: 07.11.1983

Автор: Горюшко

МПК: F26B 21/06

Метки: работы, распылительной, сушилки

...цель достигается тем,что согласно способу контроля работыраспылительной сушилки путем измеренияпараметра, характеризующего ее работу, р 0с последующим деформированием сигналаконтроля, измеряют температуру днищациклона и температуру сушильного агентаПосле сушилки, в качестве параметра,характеризующего рабсту сушилкиР исполь зуют разность измеренных температур, аформирование сигнала контроля производят по снижению последней ниже заданного уровня,На чертеже представлена блок-схемаустройства,реализующего предлагаемыйспособ,Устройство содержит линии 1 и 2 подачи теплоносителя и водной композициипродукта, распылительную башню-сушилку 3, технологическую линию 4 отходя 35щих газов с вентилятором 5, циклон 6с коническим днищем...

Номер патента: 1059385

Опубликовано: 07.12.1983

Авторы: Вознесенская, Вознесенский

МПК: F26B 21/06

Метки: процессом, сушки

...спомсщью.датчика 15 температуры рабочего теплоносителя, регулятора 16 рас-,хода пара и исполнительного устройства 17 путем изменения расхода пара,направляемого в калорифер 1,Так, например, приувеличении(уменьшении) значения температурырабочего теплоносителя выше (ниже).заданного значения регулятор 16уменьшает, (увеличивает) расход пара,приводятемпературу.рабочего теплоносителя и заданному значению. Величина задания регулятору 16 меняетсяс помоцью датчика б температуры, сумратора 8, задатчика 10, диодной ячейки 12 и корректора 13. На сумматорЕ 158 сравнивается сигнал текущего значения температуры теплоносителя, замеренный датчиком б, с сигналом от дадатчика 10, причем на эадатчике 10устанавливается величина большая, чемуна...

Номер патента: 1059386

Опубликовано: 07.12.1983

Авторы: Бирюков, Никулин

МПК: F26B 21/06

Метки: процесса, сушки

...25 датчик температуры уходящих газов и датчик расхода материала, соединенные с регулятором расхода топлива, связанным с регулирующим органом его подачи, два датчика температуры, 30 установленные на разной высоте сушилки, к сумматор, причем оба датчика подключены к регулятору, расхода топлива через сумматор, дополнительно содержит корректирующий регулятор и задатчик, причем один вход коррек 35 тирующего регулятора соединен с за датчиком, другой вход - с датчиком температуры уходящих газов, а выходс входом регулятора расхода топлива.на чертеже представлена схема 4 О устройства.Устройство содержит датчик 1 температуры уходящих газов, сушилку 2, два датчика 3 температуры продукта по высоте сушилки, датчик 4 расхода 45 материала,...

Номер патента: 1060899

Опубликовано: 15.12.1983

Авторы: Аршанский, Волканова, Горюшко, Суховеев

МПК: F26B 21/06

Метки: жидких, продуктов, процесса, распылительной, сушки

...продукта и подают этот сигналв качестве задания, через регулятор насыпнойплотности на регулятор давления расиыла, иэмеренное значение насыпной плотности сравнивают с заданным значением, определяют абсо,лютную величину их разности и ири отклонении последней от предельного значения зада.ние регулятора. давления расиыла регулируютпо сигналу заданной насыпной плотности,На чертеже приведено устройство, реализующее данный способ.Устройство .содержит технологические линии подачи топлива 1, первичного воздуха 2,вторичного воздуха 3, газогенератор 4, технологическую линию теплоносителя 5 с вентилятором 6, технологическую линию 7 подачикомпозиции с насосом высокого давления 8,распылительную сушильную башню 9, технологическую линию отходящих газов...

Номер патента: 1071905

Опубликовано: 07.02.1984

Авторы: Алиев, Ахметов, Захидов, Зырянов, Кабилов

МПК: F26B 21/06

Метки: микроорганизмов, процессом, распылительной, сушки

...продукта.Цель изобретения - повышение качества готового продукта путем предварительной подсушки микроорганизмов токами СВЧ.Поставленная цель достигается тем, что согласно способу автоматического управления процессом распыл ительной сушки микроорганизмов путем регулирования расхода теплоносителя по измеренным пара- зО метрам расхода суспензии и температуры отработавшего теплоносителя дополнительно измеряют концентрацию суспензии и температуру готового продукта, по измеренным параметрам и расходу суспензии регулируют величину токов СВЧ электростатическо го поля.На чертеже представлена схема устройства, реализующего предлагаемый способ.Устройство содержит распылительную сушилку 1, блок 2 поддержания поля токов 2СВЧ, регулятор 3 расхода...

Номер патента: 1076723

Опубликовано: 28.02.1984

Авторы: Абдуллаев, Гусейнов, Исмаилов, Мехтиев, Рустамов

МПК: F26B 21/06

Метки: процессом, сушки

...55Степень помола для разных слоевполучаемых древесно-волокнистых плитразная: для внутренних слоев плиты 23 2величина 200об 250, а для наружных 300 о(350 единиц по приборуВНИИдрева, Величина С при этом можетбыть в пределах 0,028-0,04.На чертеже представлена блок-схемаустройства, реализующего данный способ,Устройство содержит датчик 1 влажности 1, линии 2 вывода готового продукта, сушильный агрегат 3, регулятор 4 влажности, регулятор 5 температуры, датчик 6 температуры, гене-ратор 7 колебаний, датчик 8 степенипомола волокна, исполнительный механизм 9, установленный на линии подачи топлива в печь 10.Устройство работает следующим образом,Измеренный датчиком 1 влажности,установленным на линии 2 вывода готового продукта из...

Номер патента: 1081394

Опубликовано: 23.03.1984

Авторы: Глухарев, Муравьев

МПК: F26B 21/06

Метки: вращающейся, гранул, печи, процессом, сушки, угольно-смоляных

...5, выход которого соединенс одним из входов сумматора 6. Надругой вход сумматора 6 подключен 55задатчик 7 .сигнала, соответствующегоуровнй ограничителя-ограничителя 5,уровню усилителя-ограничителя 5. 94 2Выход сумматора 6 связан с входомблока 8 умножения, который черезрегулирующий прибор 9 соединен сисполнительным механизмом 10 подачитоплива в топку 2. На другой входблока 8 умножения подключен датчик11 расхода топлива то кой 2 печи,1.Устройство работает следующимобразом,Исполнительный механизм 10 подачитоплива в топку 2 печи 1 ебеспечи;вает необходимое температурное полепечи 1 для сушки номинальной массыугольно"смоляных гранул. При этомразность показаний датчиков 3 и 4температурного поля составляет такуювеличину, которая...

Номер патента: 1089379

Опубликовано: 30.04.1984

Авторы: Андриенко, Ануфриев, Баженов, Елфимов

МПК: F26B 21/06

Метки: процессом, сушки, сыпучих

...материала, датчики температуры 6, влагосодержания 5 и расхода 7 поступающего в сушильную камеру теплоносителя, датчики температуры 8 и влагосодержания 9 отходящего тепло-. носителя, датчик 10 давления пара, датчик 11 температуры высушенного материала, первый 12 и второй 13 формирователи управляющих сигналов, устройства 14 и 15, с помощью которых на второй формирователь 13 управляющих сигналов периодически подаются по данным лабораторных анализов значения влажности высушенно. - го и влажного материала, электро- пневматические преобразователи 16 и 1, исполнительные механизмы с регулирукнцими органами 18 и 19. Способ автоматического управления процессом сушки осуществляется следующим образом. Влажный материал по транспортеру 4 поступает...

Номер патента: 1090999

Опубликовано: 07.05.1984

Авторы: Гольдина, Рябов, Фиркович, Шлиниченко

МПК: F26B 21/06

Метки: жидких, процессом, распылительной, сушки

...Н К 0 СЧ 301: Т( СОИЭ Р ТГЛЛОНСЭ ситсл 51, сс)сто)ни и и: с)схо;сОТ с 1,3 1, илах И (ЭКОБ 1 ) . сСН 13ЬХ и( ффЦИЕ 1 ГОВ .(3(.")11 Э 1 ОрОБ . Э 1 1:1,Бх,с ЛЗ,3 Г ИКОВ(,1(ГГ(.; с 1с) Й От 3 С.1 СГ 1(,К) 31(11(1 (Ос Э(.Г 1 соохо,и 13 Я 1 эг)31:(и)д 3 тегн 1" О(тз зста -НОНКИ ЛЫ 1(ГС 51 Г,35(ТО ) С)СЭ .)ЭО 1 Ц.: ьн )Иоор 2 си( те "н)и р ы( 10(,;,(,Рнии .13.1) Э Л К 1 11 с 1 Г р Х 13:31 3 Э 3 Л,". С, 1 11 ) я бТ с( 1( 1 И .СТ 1 НОБОК СН Кн.Г)рн И:3)ГСИИ КОГ 1 ИЧС(Т 33 ЯИЛКО( Э 13-Рнс 1:1, и( ) 1310 Г 0 . с 3 (.Х НК ., ОЭ И)с(Л 1, - 1 1 1 1 ,: 3 3(1 ;". с1 с,11,) ( 3 ( (Э 1 3 з. 1 ) сЭ 11 .в З,Нц(СТР, 51 , ) С 33ГР 1:Р;ЭЗТХ ГЭ Озз ЭЯ 00331:С)ГОЦ. ОН(ЭСИП( Я , 3 3 ) О)С- .сс,яютс 5 )эссходох)сэох; . О.(03(ах ),5 н 14 ыснтс)сби( коэ(1)( И;и(1...

Номер патента: 1097880

Опубликовано: 15.06.1984

Автор: Тихонов

МПК: F26B 21/06

Метки: процесса, сушки, сыпучих, трубах-сушилках

...регулирования и экономичности расхода топлива.Поставленная цель достигается тем, что согласно способу автоматического регулирования процесса сушки сыпучих материалов в трубах-сушилках путем измерения давления ниже сбрасывателя в трубе сушилке и температуры отходяш их газов на выходе из нее, регулирования расхода топлива, подачу топлива регулируют в зависимости от величины измеренного .давления с последуюшей ее коррекцией по температуре отходящих газов.На чертеже представлена схема устройства автоматического регулирования, реализующая данный способ.Объект регулирования включает в себя транспортер 1, сбрасыватель 2, трубу-сушилку 3, циклон 4 для отделения сыпучего материала от газа, вытяжной вентилятор 5, топку б и регулирующий орган...
