F23N 1/02 — совместно с регулированием подвода воздуха

Номер патента: 1185024

Опубликовано: 15.10.1985

Авторы: Заборовец, Призанд, Рахманов

МПК: F23N 1/02

Метки: горения, кипящим, процесса, слоем, топках

...режимах.На чертеже представлена структурная схема автоматической системырегулирования (АСР), реализующейпредлагаемый способ,АСР содержит регулятор 1 тепловой нагрузки, на вход которого поступают сигналы датчика 2 расходапервичного воздуха и измерителя 3 15скорости изменения давления в барабане, Регулирующим органом 4 регулятора 1 изменяется расход первичного воздуха, Сигнал от датчика 2расхода воздуха поступает также на 20регулятор 5 соотношейия топливо -первичный воздух, на другой вход которого поступает сигнал датчика 6расхода топлива и корректирующийсигнал датчика 7 перепада давления 25кипящего слоя.Регулятор 5 воздействует на регулирующий орган 8, изменяющий расход топлива, На регулятор 9 экономичности процесса горения поступают 3...

Номер патента: 1186899

Опубликовано: 23.10.1985

Авторы: Гуревич, Дергачева, Косинов, Курдюков, Ляскоронский, Сигал

МПК: F23N 1/02

Метки: горючих, избытка, коэффициента, окислителя, смесях

...окислителя,сравнивают полученные косвенные параметры, а искомую величину коэффициента избытка воздуха находят присовпадении последних,1186899 Составитель Ю,Булки Техред А.Бойко актор А.Саб ектор М.Демчи аказ 6529/4 Тираж 525арственного комитзобретений и откр35, Раушская наб,Подписнота СССРтийд. 4/5 ВНИИПИ Гос по делам 13035, Москва, ППП "Патент, г. Ужгород, ул. Проектн Изобретение относится к способам регулирования подачи топлива совместно с регулированием подвода воздуха и может быть использовано на любых топливосжигающих агрегатах, например, тепловых электростанций.Цель изобретения - повышение точ, ности измерения коэффициент избыт.ка окислителя в горючих смесях.На фиг. 1 представлена зависи О мость места положения фронта горения Е...

Номер патента: 1188458

Опубликовано: 30.10.1985

Авторы: Бочечко, Георгиев, Кесова, Куклин, Першин, Сиденко, Хвалько, Черезов

МПК: F23N 1/02

Метки: котел, подачей, пылевидного, твердого, топлива

...Составитель М.ЛазутовРедактор И.Рыбченко Техред С.Мигунова Корректор .В.Гирняк Заказ 6729/37 Тираж 525 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к энергетике, в частности к топливоприготов- лению и подаче пылевидного топлива.Целью изобретения является обеспечение оптимального режима аэра ции угольной пыли в пылепитателе, повышение экономичности пневмотран- . спорта и надежности работы бункера пыли, .пылепитателей или пылепроводов.На чертеже представлена структурная схема системы.Система состоит из общего на котел или корпус регулятора 1 топлива, связанного через размножитель 2...

Номер патента: 1198331

Опубликовано: 15.12.1985

Авторы: Кулагин, Смирнов

МПК: F23N 1/02

Метки: горения, процесса

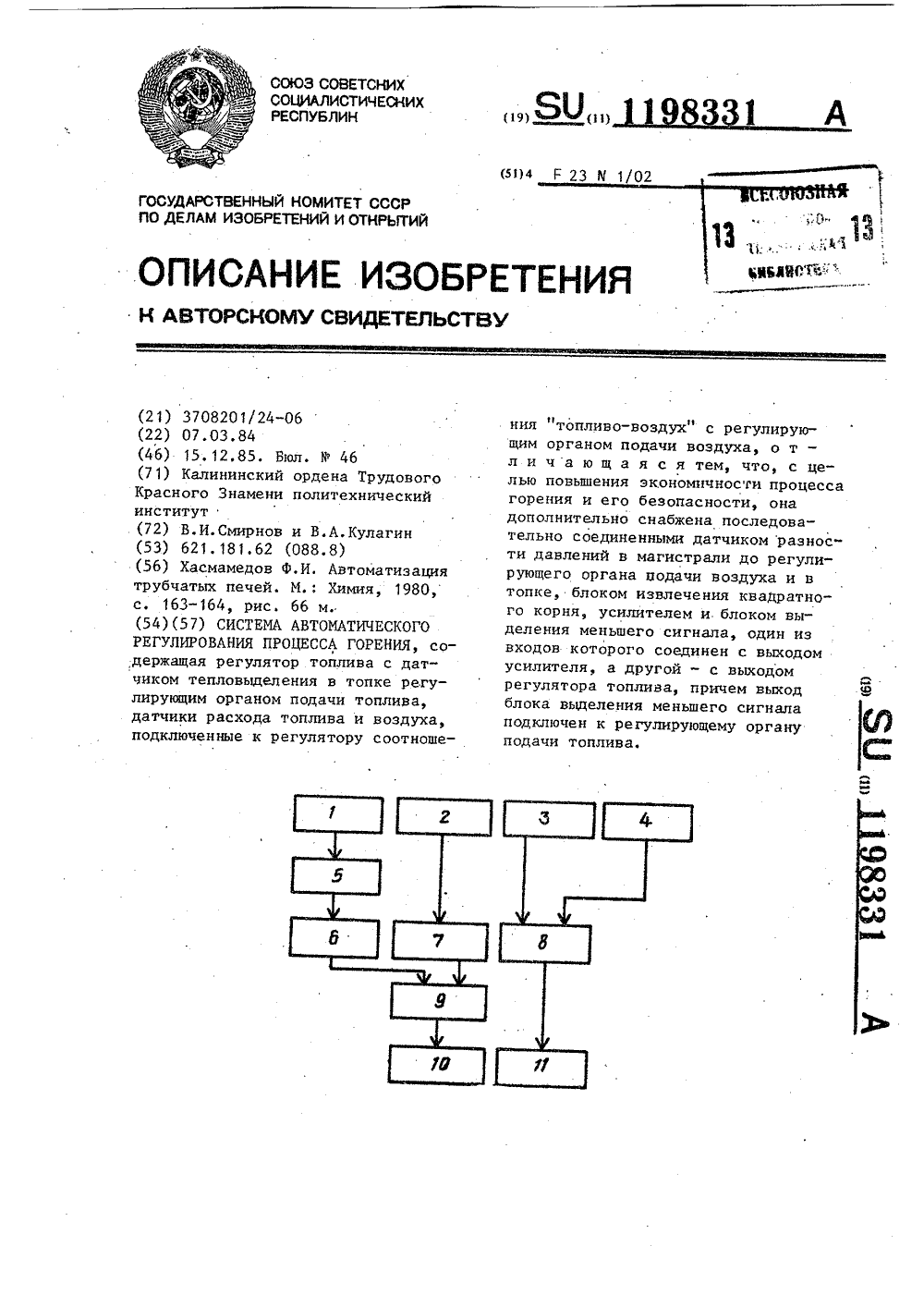

...6, регулятора7 топлива, регулятора 8 соотношения, .блока 9 выделения меньшего сиг-нала регулирующего органа 10 подачи топлива и регулирующего органа11 подачи воздуха.Вход регулятора 7 топлива связанс выходом датчика 2 температуры, аего выход через блок 9 выделенияменьшего сигнала соединен с входомрегулирующего органа 10 подачи топлива. Датчик 1 разности давлений, который измеряет перепад давлений вмагистрали подачи воздуха до регулирующего органа 11 и в топке, черезпоследовательно соединенные блок 5извлечения квадратного корня и усилитель 6 связан.с входом блока 9выделения меньшего сигнала. Выходыдатчиков 3 и 4 расходов топлива иивоздуха подключены к входам регулятора 8 соотношения, воздействующегона регулирующий орган 11 подачи...

Номер патента: 1201625

Опубликовано: 30.12.1985

Авторы: Зинченко, Кульпа

МПК: F23N 1/02

Метки: воздух, соотношения, топливо

...соотношения топливо- воздух при сжигании топлива с переменной теплотой сгорания.На чертеже представлена структурная схе ма системы регулирования, реализующей 10 данный способ.На схеме показаны технологический агрегат 1, горелочное устройство 2, подводящий газопровод 3, измерительная диафрагма 4 в комплекте с прибором 5 приведенного расхода топлива, датчики 6, 7 и 8 действительных значений параметров топлива соответственно давления, температуры и плотности, воздухопровод 9, измерительная диафрагма 10 в комплекте с прибором 11 приведенного расхода воздуха, регулирующая заслонка 12, а также датчик 13 нормальной расчетной плотности топлива, вычислительное устройство 14, задатчик 15 соотношения, блок 16 умножения, регулятор 17...

Номер патента: 1204877

Опубликовано: 15.01.1986

Авторы: Коловертнов, Феоктистов

МПК: F23N 1/02

Метки: газ-воздух, соотношения

...а определяется зависимостью45П21 - 02иии и геругии ииде ( - ) = 1 в .и.21 А50Вышеуказанная зависимость изображена на фиг, 2.При а =относительная величина (. )л 1. равна нулю, т, е. при стехиометрической смеси топливо - окислитель в продуктах сгорания кислород отсутствует. 55Контроль процесса горения по избытку кислорода не может обеспечить высокую точность регулирования. Поэтому используется дополнительный параметр контроля содержания углекислого газа СО 2 в продуктахсгорания топлива.Функциональная зависимость содержания углекислого газа СО 2 в продуктах сгорания топлива от коэффициента избытка воздуха определяется зависимостьюСО2 максСО,ГДЕ СО 2 макс - МаКСИмаЛЬНО ВОЗМОЖНОЕ ДЛЯданного газа содержание углекислого газа при...

Номер патента: 1216568

Опубликовано: 07.03.1986

Авторы: Краснов, Тверской

МПК: F23N 1/02

Метки: горелок, группы, котла, мельницами, работающими

...11 тепловосприятия подключен ксумматору 13 со знаком "+", а к сумматору 12 - со знаком "-". Корректирующий эадатчик 22 подключен посредством блока 18 переключения управления и раэмножителя 20 к регуляторамрасхода вторичного воздуха одной полутопки котла (полутопки А), а корректирующий задатчик 23 посредством блока 19 переключения управления и размножителя 21 - к регуляторам 1 другой полутопки (полутопки Б). Выходы размножителей 20 и 21 подключены к отдельным входам регуляторов 1, работающих на группу горелок одной полу- топки.Система работает следующим образом.Регуляторы 1 поддерживают заданное соотношение расходов всторичного (по положению регулирующего органа) и первичного воздуха, подаваемых на встречные горелки одного яруса,...

Номер патента: 1216569

Опубликовано: 07.03.1986

Авторы: Коловертнов, Феоктистов

МПК: F23N 1/02

Метки: горения, процесса

...газа. 10На чертеже приведена схема, реализующая способ регулирования процесса горения,Расход воздуха, подаваемого в топливную камеру (не показана), контро лируется с помощью диафрагмы 1, сигнал от диафрагмы через электропреобразователь 2 подается на вход электронного регулятора 3 соотношения газ - воздух. С диафрагмы 4, уста новленной на газовой линии, через электропреобраэователь 5 сигнал также подается на следующий вход электронного регулятора. Коэффициент расхода воздуха задается с помощью задатчика 6. На линии газа установлен датчик 7 плотности топливного газа. Выход датчика плотности соединен с входом электронного блока 8 эталонной зависимости. Управляющий 30 сигнал подается на электропривод 9 поворотной заслонки 10. Электронный...

Номер патента: 1218260

Опубликовано: 15.03.1986

Авторы: Бухонина, Гринберг, Ковалев, Ольшанский, Первак, Резникова, Шершевер

МПК: F23N 1/02

Метки: основного, печах, подпиточного, промышленных, процесса, сжигания, смеси, топлив

...топлив смеси;плотность основног и подпиточного топ лив смеси;текущие измеренные расходы основного и подпиточного топлив смеси,качестве задан,г,осн, Чосн.1. подп 1 л подп о гподп осн подп. Составитель ИНазутовРедактор С.Лисина Техред О.Неце Корректор Т, Колб Заказ 1124/50 Тираж 515 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5филиал ППП "Патент", г.ужгород, ул.Проектная, 4 Изобретение относится к металлур" гии, а именно к отоплению промьппленных нагревательных печей.Цель изобретения - повышение экономичности работы печи.На чертеже представлена блок-схема, поясняющая реализацию способа.На блок-схеме показаны датчики 1 и 2 расхода основного топлива Мосн и...

Номер патента: 1229521

Опубликовано: 07.05.1986

Авторы: Авдуевский, Гизатулин, Гуров, Исмаилов, Папуна, Папуша, Федюкин

МПК: F23N 1/02

Метки: агрегате, многозонном, нагревательном, соотношения, топливо-окислитель

...горения в нагревательных агрегатах, и может быть использовано в металлургии, машиностроении и других отраслях промышленности,Цель изобретения - повышение экономичности регулирования в нагревательном агрегате с зонами натрева и дожигания при увеличении содержания окиси углерода после минимального уменьшения расхода топлива и максимального увеличения расхода окислителя в зону горения,Способ регулирования соотношения топливо - окислитель в многозонном нагревательном агрегате осуществляют следующим образом.При регулировании соотношения топливо - окислитель в многозонном нагревательном агрегате (например, мартеновской печи) измеряют расход топлива и окислителя и при увеличении содержания окиси углерода в зоне горения уменьшают расход...

Номер патента: 1236259

Опубликовано: 07.06.1986

Авторы: Ваганов, Заборовец, Призанд, Тодорцев

МПК: F23N 1/02

Метки: горения, кипящим, процесса, слоем, топках

...горения в топках с кипящим слоем.Целью изобретения является повышение точности регулирования.На чертеже представлена схема устройства, реализующего данный способ. Топка содержит камеру 1 сгорания кипящего слоя 2, барабан 3, газораспределительную решетку 4. Топливо 5 подается в топку в верхнюю часть слоя 2, а воздух для псевдоожижения по воздуховоду 6 в нижнюю часть топки под газораспределительную решетку 4.Волноводами 7 и 8 боковые поверхности топки соединены с пьезокерамическим преобразователем 9, соединенным с блоком 10 выпрямителей. Один выход последнего сое. динен с вторичным прибором 1. Датчик 12 ппс 1 ння в барабане 3 соединен с входом регулятора 13 тепловой нагрузки, выход которого подклкгчен к регулирующему органу 11,...

Номер патента: 1241026

Опубликовано: 30.06.1986

Авторы: Левит, Мальгавка

МПК: F23N 1/02

Метки: аэросмеси, загрузки, мельнице, пылеугольной, температуры

...к достижению максимально допустимой загрузки мельницы по мощности ее двигателя, определяемой уставкой задатчика 6. Максимально допустимая загрузка мельницы определяется устойчивостью режима размола и сепарации и зависит от величины концентрации угля в мельнице и в объеме сепаратора.При увеличении концентрации угля выше допустимых значений возможно явление периодических выбросов пыли, возникающее вследствие сложного взаимодействия частиц между собой и обрушений конгломератов частиц.Поскольку соотношение загрузка - воздух выбирается по экономическим соображениям, а не из условий устойчивости, режим максимально допустимой загрузки может возникнуть в принципе до исчерпания диапазона по вентиляции, т.е. до полного открытия шибера...

Номер патента: 1241027

Опубликовано: 30.06.1986

Авторы: Канин, Лапшин, Лобзин, Ридер, Щуркин

МПК: F23N 1/02

Метки: горения, процесса

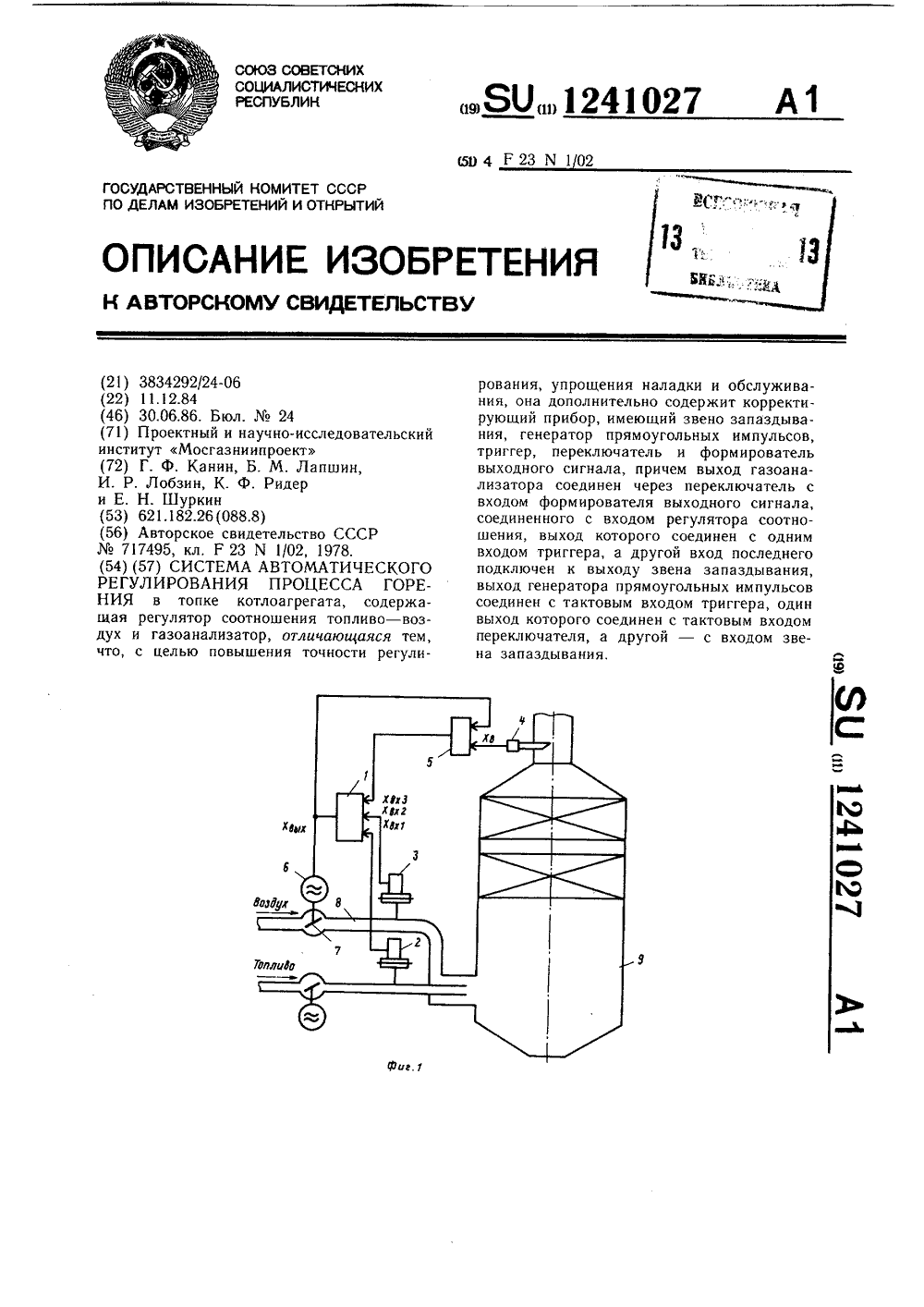

...малой мощности,Целью изобретения является повышение точности регулирования и упрощение наладки и обслуживания.На фиг. 1 показана структурная схема автоматического регулирования; на фиг. 2 - блок-схема корректирующего прибора.Система автоматического регулирования включает регулятор 1 соотношения топливо - воздух, к входам которого присоединены выходы датчика 2 расхода топлива, датчики 3 расхода воздуха и газоанализатора 4 через корректирующий прибор 5. Выход регулятора 1 соединен с исполнительным механизмом 6 и с вторым входом корректирующего прибора 5. Исполнительный механизм 6 механически связан с регулирующим органом 7, например с дроссельной заслонкой, установленной на воздушном канале 8 тепЛовой установки 9. Корректирующий прибор 5...

Номер патента: 1244437

Опубликовано: 15.07.1986

Авторы: Баллод, Тольева, Шелыгин

МПК: F23N 1/02

Метки: барботажного, горелке, типа, топлива, уровня

...Для изменениярасхода воздуха, подаваемого вентилятором 7 первичного воздуха, на линии 8 подачипервичного воздуха установлена поворотнаязаслонка 9. Система также снабжена пневматическим регулятором 10 уровня, разделенным мембраной 11 на две полости, верхняя из которых соединена с импульсной линией давления первичного воздуха послезаслонки. Нижняя полость соединена с пьезометрической трубкой. Жесткий центр мембраны механически соединен с пружиной 12и соплом 13 сброса воздуха в атмосферу.Выход регулятора уровня соединен с мем- З 0бранным регулирующим органом 14 командной пневматической линией 15,Система автоматического регулирования уровня топлива в горелке барботажного типа работает следующим образом.35Через линию 4 подачи топлива,...

Номер патента: 1260641

Опубликовано: 30.09.1986

Авторы: Евменова, Пак, Шорохов

МПК: F23N 1/02

Метки: агрегата, котельного, пылеприготовительными, установками

...поступал на первый вход элемента 12 И при условии где . - суммарное число оборотов питателей сырого угля;М - число работающих питателей сырого угля;пном - номинальное число оборотов питателей сырого угля,Команда на устройство 14 управления остановом пылесистемы от элемента 12 И поступит только при наличии на втором входе элемента разрешающего сигнала от блока 9 сравнения. Этот сигнал характеризует наличие запаса по сушильной производительности пылеприготовительных установок котельного агрегата, достаточного для отключения одной из пылесистем. На блок 9 сравнения поступают сигналы от блока 11 уставок и блока 7 выделения минимального сигнала. 2Сигнал от блока 11 уставок зависит отчисла работающих пылесистем и определяет минимально...

Номер патента: 1262245

Опубликовано: 07.10.1986

Авторы: Гурфинкель, Донсков, Зеньковский, Костяков, Пожарский

МПК: F23N 1/02, F27D 19/00

Метки: воздуха, нагревательную, печь, подачи, топлива

...элемента 22 с его минусовой камерой 39 обеспечивает 40 формирование пневматического сигнала (2 Р -Рт), подаваемого к включающему соплу 40 пневмореле 15, Аналогично на выходе пятимембранного элемента 23 формируется иневматичес кий сигнал (2 Р-Р), подаваемый к выключающему соплу 43 пневмореле 16 и далее при отсутствии сигнала с генератора 20 прямоугольных импульсов - к выключающему соплу 44 пневмореле 17. Связь линии выходного сигнала пятимембранного элемента 24 с его обеими минусовыми камерами 45 и 46 обеспечивает формирование среднеарифметического значения 0,5 (Р, +Р ; ). Этот пневматический сигнал, которому соответствует среднее значение коэффициента расхода воздуха и, , поступает в минусовую камеру 47 трехмембранного элемента...

Номер патента: 1280275

Опубликовано: 30.12.1986

Авторы: Миненков, Шорохов

МПК: F23N 1/02

Метки: мельничной, производительности, размольной, сушильной, установки

...интегрирования сигнал отсутствует, регулятор 6 расхода аэро- смеси поддерживает оптимальную вентиляцию мельницы по сигналу от датчика 8 загрузки мельницы, Регулятор 24 сушильного агента в работе не участвует. Изобретение относится к устройствам для регулирования пылеприготовления и горения котлоагрегатов с пыле- системами прямого вдувания.Цель изобретения - повышение надежности мельничной установки, в работе.На чертеже представлена схема предлагаемого устройства.1Устройство содержит регулятор 1 топлива, получающий сигналы от датчика 2 и задатчика 3 тепловой нагрузки котла и воздействующий на топливоподающий орган 4 и блок 5 динамической связи, регулятор б расхода аэросмеси, получающий сигналы от датчика 7 расхода аэросмеси, датчика 8...

Номер патента: 1285272

Опубликовано: 23.01.1987

Авторы: Воинов, Левин, Чайковская

МПК: F23N 1/02

Метки: барабанного, горения, котла, процесса, топке

...сигнала задания от главного регулятора 1 приводит к увеличению подачи топлива регулятором 2 и воздуха регулятором 4 с коррекцией по содержанию Ог в уходяших газах от датчика 1 через устройство 3 выработки соотношения топливо-воздух. Сигнал ," используется в качестве корректируюшего на регуляторы топлива и воздуха.При изменении температуры питательной воды, например уменьшении на регулятор 2 топлива, через главный регулятор 1 первым поступает сигнал по уменьшению температуры питательной воды на входной трубе экономайзера, вторым - сигнал по уменьшению динамического напора на выходной трубе экономайзера. Третьим и четвертым - сигналы -- и по уменьшению давленияЫр1 цв барабане котла, что при постоянной величине сигнала задания от главного...

Номер патента: 1286883

Опубликовано: 30.01.1987

Авторы: Гинзбург, Самохвалов

МПК: F23N 1/02

Метки: котлоагрегат, подачи, топлива

...датчик 2 температуры аэросмеси, датчик 3 температуры топливно-газовой смеси на входе в МВ, датчик 4 оборотов питателя сырого угля (ПСУ), блок 5 динамических преобразований, регулятор 6 температуры топливно-газовой смеси на входе в МВ, регулирующий орган 7 на линии подачи присадки к сушильному агенту, регулятор 8 загрузки МВ и регулирующий орган 9 подачи топлива в МВ.Система работает следующим образом.Датчик 2 измеряет температуру аэросмеси за МВ перед встроенным сепаратором, сигнал этого датчика определяет степень загрузки МВ в допустимом диапазоне температур,Датчик 3 измеряет температуру топливно-газовой смеси на входе в МВ.Регулятор 1 выдает сигнал-задание, например, на увеличение подачи топлива, регулятор 8 увеличивает загрузку...

Номер патента: 1295152

Опубликовано: 07.03.1987

Автор: Исмиев

МПК: F23N 1/02

Метки: водонагревателя, газового, проточного

...набивками и зажата через шайбу 46 пружиной 47.Шток 41 узла блокировки помещен межджестким центром мембраны 48 и подпру"жиненным клапаном 49 горелки 50 сзапальником 51, подключенным черезимпульсный газопровод 52 к внутренней полости втулки 2. В исходном состоянии между рычагом 20 и упором конца второй тяги 22 должет быть выдержан зазор Ь, обеспечивающий пуск и работу водонагревателя,Устройство работает следующим образом.В исходном ссстоянии запорный орган 6 плотно прижат к седлу 5, подача газа на горелку и на запальник При нажатии на ручку 33 стакан24, сжимая пружину 11, садится наупор 30, выбрав зазор 15 и частично -зазор 14, не доходит до штока 8,поэтому эапорный орган 6 остаетсязакрытым, Одновременно с нажатием.на ручку 33,...

Номер патента: 1307161

Опубликовано: 30.04.1987

Авторы: Никитина, Шорохов

МПК: F23N 1/02

Метки: котел, подачи, пылеугольный, топлива

...пературы аэросмеси за мельницами и производительности мельниц.На чертеже изображена блок-схема предлагаемой системы.Система регулирования содержит корректирующий регулятор 1 топлива с подключенным к нему датчиком 2 сигнала, характеризующего тепловыделение в топке котла. На входе каждого, по числу работающих мельниц, регулятора 3 загрузки мельницы подключены выход корректирующего регулятора 1 топлива, выход соответствующего данной мельнице датчика 4 за груэкимельницы и выход соответствующего демпфирующего звена 5.Выход каждого регулятора 3 загрузки мельницы подключен к входу соответствующего дифференциатора 6, выход кото 25 рого связан с вторым входом соответствующего регулятора 7 температуры аэросмеси 7, на первый вход которого...

Номер патента: 1312325

Опубликовано: 23.05.1987

Авторы: Бахматов, Борисейко, Волков, Марук, Опман, Чекатовская

МПК: F23N 1/02

Метки: горения, процесса, слоевого, твердого, топлива

...зависимости от вида применяемого топлива. Через заданный интервал времени реле 3 подает сигнал на отключение питателя 1 и вентилятора 2. Если температура воды снижается или не достигает верхнего заданного уровня, датчик 4 температуры воды подает сигнал на включение вентилятора 2 и происходит дожигание топлива. При достижении заданной температуры воды датчик 4 подает сигнал на отключение вентилятора 2. Если температура воды продолжает снижаться, то датчик 4 температуры воды подает сигнал на включение питателя 1 топлива. Если при включенном вентиляторе 2 (без питателя) температура воды повышается до заданного уровня, а температура дымовых газов снижается до уровня, обеспечивающего возобновление процесса горения, то датчик 5 температуры...

Номер патента: 1322016

Опубликовано: 07.07.1987

Авторы: Вадов, Молотков

МПК: F23N 1/02

Метки: горения, процесса

...органу 7 подачи топлива на правую группу горелок 8.К регуляторам 1 и 2 подключены соответственно корректирующий регулятор 9 топлива слева и корректирующий регулятор 10 топлива справа, К корректирующим регуляторам 9 и 10 подключено логическое устройство 11, получающее сигналы от датчика 12 химического30 недожога слева и датчика 3 химического недожога справа. К датчикам 12 и 13 подключен сумматор 14, который подает сигнал на корректирующий регулятор 15 по химическому недожогу.Корректирую щий регулятор 16 по содержанию в дымовых газах кислорода получает сигнал от регулятора 15 и сигнал от сумматора 17, к которому подключены датчик 18 содержания кислорода в дымовых га эах слева и датчик 19 содержания кислорода в дымовых газах...

Номер патента: 1332104

Опубликовано: 23.08.1987

Авторы: Вексин, Кулаков, Левшов, Москаленко, Рыбкин, Тимошенко

МПК: F23N 1/02

Метки: воздуха, котла, подачи, топку

...не ниже первой заданной величины Снн,т,е, чтобы выполнялось ус- ловие 1 С 1 С, ФСмин 3(10) Для исключения ошибки за счет динамического изменения параметров вовремя переходного процесса необходимо А и С определять при установившемся топочном режиме работы котлоагрегата, Критерием стационарности топочного режима может быть условие,когда скорость изменения расхода топлива окажется меньше второй заданнойвеличины ГЧминЗ т.е,Учитывая, что для расчета коэффициентов А и С по формулам (5) и (6) необходимо выполнение условий (10) и (11), процесс уточнения этих коэффициентов. может происходить как автоматически при эксплуатационном изменении режима работы котлоагрегата,Заменим правые и левше части неравенства (7) равными им выражениями,...

Номер патента: 1333972

Опубликовано: 30.08.1987

Авторы: Блох, Геращенко, Журавель, Журавлев, Синякевич, Талибджанов, Чавчанидзе

МПК: F23N 1/02

Метки: агрегата, котельного, процессом, топочным

...горелок, подача веществ, изменяющихстепень черноты факела, и другие(конкретный выбор факторов осуществля-.ется исходя из конструктивных и схемных возможностей котлоагрегата),Кроме того, необходимо воздействоватьна два различных и независимых режимных фактора,Формула изобретения Способ управления топочным процессом котельного агрегата путем регулирования перекосов тепловосприятий поверхностей нагрева парогенератора распределением расхода вторичного 1 1333Изобретение относится к котельной технике и может быть примененодля оперативного контроля и управления процессами горения и теплообмена в топочной камере котельного аг 5регата,Цель изобретения - повышение надежности поверхностей нагрева иснижение концентрации окислов азота, 10На...

Номер патента: 1333973

Опубликовано: 30.08.1987

Авторы: Жиляков, Хлебцов, Хухлаев, Юкса

МПК: F23N 1/02

Метки: горения, процесса

...показатель качества процесса горения. В качестве объекта регулирования принят котел Е/140. В топке котла сжигается уголь. Задатчиком 4 формируют сигнал задания по расходу воздуха в регулируемом диапазоне нагруСоставитель А. БулкинРедактор Л.Веселовская Техред М.Моргентал КорректорВ,Бутяга Заказ 3948/37 Тираж 494 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва Ж, Раушская наб., д. 4/5Подписное Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 11333Изобретение относится к теплоэнер гетике, в частности к регулированию процесса горения,пылевидного твердого топлива с твердым шлакоудалением.Цель изобретения - повышение точ 5 ности регулирования.На чертеже изображена принципиальная...

Номер патента: 1339353

Опубликовано: 23.09.1987

Авторы: Ткач, Ткаченко, Чернов

МПК: F23C 10/20, F23N 1/02

Метки: кипящего, слоя, топочного, уровня, устройства

...45Производственно полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 1Изобретение относится к управлению тепловыми процессами и может быть использовано для автоматизации топочных устройств с низкотемпературным кипящим слоем, оборудованных провальными газо- распределительными решетками.Цель изобретения - повышение точности регулирования,На чертеже представлена схема устройства для реализации автоматического регулирования уровня кипящего слоя топочного устройства.Схема содержит топочную камеру 1 с погру жной поверхностью 2, кол пачковую распределительную решетку 3, питатель 4 топлива, воздуховод 5, дутьевой вентилятор 6, датчик 7 давления воздуха, подключенный к входу регулятора 8 давления воздуха, управляющего через исполнительный...

Номер патента: 1353981

Опубликовано: 23.11.1987

Авторы: Лабазов, Насибов, Нестерова

МПК: F23N 1/02

Метки: горения, процессом

...относится к теплоэнергетике и может быть использовано для автоматического управления процессом горения,Цель изобретения - повышение экономичности процесса горения и надежности системы управления,На чертеже представлена блок-схемапредлагаемой системы.Система содержит измерители 1 и 2 расходов топлива и окислителя, измеритель 3соотношения топливо - окислитель, нелинейный элемент 4 типа НЕЧУВСТВИТЕЛЬНОСТЬ, активное реле 5, динамический элемент 6, сумматор 7 и регулятор 8соотношен ия топливо - окислитель.Система работает следующим образом.Измеритель 3 соотношения топливоокислитель вырабатывает сигнал текущегозначения отношения. При избытке окислителя активное реле 5 имеет на выходесигнал, равный нулю. На сумматор 7 поступает лишь сигнал...

Номер патента: 1353982

Опубликовано: 23.11.1987

Авторы: Блох, Журавлев, Задворный, Машанова, Процайло

МПК: F23N 1/02

Метки: горения, процесса

...О. Головац Техред И. Верес Корректор О. КравповаЗа каз 5327/33 Тираж 495 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Гронзводственно.полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 И зобретение относится к теплоэнергетике, а именно к котлоагрегатам, сжигающим сил ьношл а кую щее топл и во.Цель изобретения - уменьшение шлакования поверхностей теплообмена топки. 5Способ реализуется следующим образом.Для определения оптимальной, с точки зрения шлакования поверхностей теплообмена топки, степени рециркуляции газов замеряют расход топлива на котел, определяют относительный расход топлива по отношению к номинальному, а степень рециркуляции газов г...

Номер патента: 1359574

Опубликовано: 15.12.1987

Автор: Тверской

МПК: F23N 1/02

Метки: воздуха, подачи, топлива

...смеси и газа могут быть любыми, повышается качество регулирования тепловой нагрузки котла и точность ее стабилизации.При этом блок 18 переключения с раэмножителем обеспечивают технологичность наладки и освоения системы регулирования в эксплуатации, так как комплексом регуляторов 1, 7 и 10 можно управлять от эадатчика 19 ручоного управления (индивидуальные за 595744датчики регуляторов, являющиеся ихсоставной частью, на схеме не показаны).Регулятор 20 стабилизирует рас 5ход общего воздуха по сигналу от датчика 23, воздействуя на исполнительные механизмы 21 направляющих аппаратов 22 дутьевых вентиляторов, Регулятор 20 выполнен по классическойсхеме топливо-воздух, при этом сигнал по расходу топлива формируется спомощью сумматора 24,...
